HNS61222NAW - Frigorifer BEKO - Manual falas për përdoruesin

Lloji i produktit	Frigorifer-Pajisje ngrirëse e pavarur
Klasa e energjisë	F
Kapaciteti neto total	250 L
Kapaciteti neto i frigoriferit	180 L
Kapaciteti neto i ngrirësit	70 L
Vlerësimi yjor i ngrirësit	4 yje
Dimensionet (L x G x T)	177.5 x 54.0 x 54.5 cm
Pesha	52 kg
Niveli i zhurmës	40 dB
Klasa klimatike	SN-ST
Sistemi i shkrirjes	Shkrirje automatike (Frigorifer), Manuale (Ngrirës)
Sistemi i ftohjes	Ftohje statike
Lloji i kontrollit	Pullë mekanike
Raftet e rregullueshme	Po, 2 rafte qelqi të kalitur
Sirtari për perime	1 sirtar me kontroll lagështie
Kthyeshmëria e derës	Po, derë e kthyeshme
Konsumi vjetor i energjisë	250 kWh/vit
Tensioni / Frekuenca	220-240 V / 50 Hz
Ftohës	R600a
Mirëmbajtja	Pastroni bobinat e kondensatorit çdo vit, ndërroni guarnicionet e derës nëse janë të konsumuara
Karakteristikat e sigurisë	Kllapa kundër përmbysjes, bllokues për fëmijë për ngrirësin (nëse aplikohet)
Disponueshmëria e pjesëve të këmbimit	Termostat, rafte, kosha të derës dhe doreza të disponueshme online
Indeksi i riparueshmërisë	7.5/10 (pjesë të zakonshme, miqësore për DIY)

Pyetjet më të shpeshta - HNS61222NAW BEKO

Si e rregulloj temperaturën në Beko HNS61222NAW tim?

Përdorni pullën e termostatit brenda ndarjes së frigoriferit. Kthejeni në drejtim të akrepave të orës për cilësime më të ftohta (numër më i lartë) dhe në të kundërt për më të ngrohta. Zakonisht, vendosja 3-4 rekomandohet për përdorim normal.

Çfarë duhet të bëj nëse frigoriferi nuk ftohet siç duhet?

Kontrolloni nëse termostati është vendosur saktë, sigurohuni që guarnicionet e derës janë të pastra dhe të ngushta, dhe verifikoni që bobinat e kondensatorit (në pjesën e pasme) nuk janë të pluhurosura. Gjithashtu, lini 24 orë që temperatura të stabilizohet pas instalimit ose pas mbushjes me ushqim.

Sa shpesh duhet të shkrij ngrirësin?

Shkrini ndarjen e ngrirësit kur akulli arrin rreth 5 mm (0.2 inç). Për të shkrirë, hiqni ushqimin, shkëputeni pajisjen nga priza dhe lëreni derën hapur. Mos përdorni mjete të mprehta për të hequr akullin.

A mund ta kthej derën e frigoriferit tim Beko?

Po, dera është e kthyeshme. Ndiqni udhëzimet në manualin tuaj: shkëputni nga priza, hiqni menteshat dhe rivendosni në anën e kundërt. Mund t'ju duhet një kaçavidë dhe çelës.

Pse ka ujë të grumbulluar brenda frigoriferit?

Kullimi i shkrirjes mund të jetë i bllokuar. Pastrojeni me një pastrues tubash ose ujë të ngrohtë. Gjithashtu kontrolloni nëse vrima e kullimit nuk është e mbuluar nga ushqimet.

Cila është temperatura e rekomanduar për frigoriferin dhe ngrirësin?

Vendosni frigoriferin në 4°C (39°F) dhe ngrirësin në -18°C (0°F). Përdorni një termometër të veçantë për të verifikuar.

Si i pastroj bobinat e kondensatorit?

Shkëputni frigoriferin nga priza. Përdorni një fshesë me korrent me një furçë ose një furçë të butë për të hequr butësisht pluhurin nga bobinat në pjesën e pasme. Bëjeni këtë çdo 6-12 muaj.

Frigoriferi po bën zhurma të pazakonta. A është normale?

Disa zhurma janë normale: gurgullimë (rrjedhje e ftohësit), klikim (termostat), dhe zhurmë e ulët (kompresor). Nëse dëgjoni trokitje të forta ose dridhje të vazhdueshme, kontrolloni nëse pajisja është e niveluar ose nëse sendet brenda po dridhen.

Cilat pjesë këmbimi nevojiten zakonisht për këtë model?

Pjesët që zëvendësohen zakonisht përfshijnë guarnicionet e derës, termostatin, raftet dhe koshat e derës. Mund t'i porosisni nga faqja zyrtare e Beko ose nga tregtarët e autorizuar.

Si mund të rris efikasitetin energjetik të frigoriferit tim?

Mbajeni frigoriferin larg burimeve të nxehtësisë (furrë, rreze dielli direkte), sigurohuni që guarnicionet e derës janë të paprekura, shmangni mbingarkimin dhe shkrini rregullisht. Gjithashtu, lejoni qarkullimin e ajrit rreth bobinaleve.

MANUAL I PËRDORUESIT HNS61222NAW BEKO

Ju lutemi lexoni në fillim këtë manual përdorimi!

I dashur klient i çmuar,

Faleminderit që keni zgjedhur këtë pajisje Beko. Ne shpresojmë që të merrni rezultatet më të mira nga pajisja juaj, e cila është prodhuar me cilësi të lartë dhe me një teknologji të nivelit më të lartë. Për këtë arsye, lexoni me kujdes të gjithë këtë manual përdorimi dhe të gjitha dokumentet e tjera shoqëruese përpara se të përdorni këtë pajisje dhe mbajeni atë si referencë për ta përdorur në të ardhmen. Nëse ia jepni dikujt tjetër këtë pajisje, jepini edhe manualin e përdorimit. Ndiqni udhëzimet duke treguar vëmendje për të gjitha informacionet dhe paralajmërimet në manualin e përdorimit.

Mos harroni se ky manual përdorimi mund të jetë i vlefshëm edhe për modele të tjera. Diferencat mes modeleve përshkruhen në mënyrë të qartë në manual.

Kuptimet e simboleve

Simbolet e mëposhtme përdoren në pjesë të ndryshme të këtij manuali përdorimi:

Informacione të rëndësishme dhe sugjerime të dobishme për përdorimin.

PARALAJMËRIM: Paralajmërime për situata të rrezikshme në lidhje me sigurinë e jetës dhe të pronës.

PARALAJMËRIM: Paralajmërim për rrezikun e zjarrit.

PARALAJMËRIM: Paralajmërim për goditje elektrike.

1 Udhëzime të rëndësishme për sigurinë dhe mjedisin

1.1 Siguria e përgjithshme

Udhëzime të rëndësishme për sigurinë. Lexojini me kujdes dhe mbajini për referencë në të ardhmen. Në këtë pjesë përfshihen udhëzimet për sigurinë që do t'ju ndihmojnë të mbroheni nga rreziku i zjarrit, goditjes elektrike, ekspozimit ndaj rrjedhjeve të energjisë së mikrovalëve, lëndimeve personale ose dëmtimeve të pronës. Mosrespektimi i këtyre udhëzimeve do ta bëjë të pavlefshme garancinë.

- Produktet Beko janë në përputhje me standardet përkatëse të sigurisë; për këtë arsye, në rast dëmtimi të pajisjes ose të kabllos elektrike, ajo duhet të riparohet ose të zëvendësohet nga shitësi, qendra e shërbimit ose një specialist dhe shërbim i autorizuar i ngjashëm për të shmangur çdo rrezik. Riparimet e gabuara ose të pakualifikuara mund të jenë të rrezikshme dhe të shkaktojnë rrezik për përdoruesin.

- Kjo pajisje është planifikuar të përdoret në shtëpi dhe në ak-

tivitete të ngjashme si p.sh.:

• Zonat e kuzhinës së personelit në dyqane, zyra dhe ambiente të tjera pune; – Shtëpi në ferma
• Nga klientët në hotele dhe ambiente të tjera banimi;
• Ambiente të tipit të moteleve.

- Përdoreni këtë pajisje vetëm për qëllimin e planifikuar siç përshkruhet në këtë manual.

- Prodhuesi nuk mund të mbajë përgjegjësi për dëmtimet që shkaktohen nga instalimi i gabuar ose keqpërdorimi i produktit.

- Kjo pajisje mund të përdoret nga fëmijë të moshës 8 vjeç e lart dhe personat me aftësi më të ulëta fizike, ndjesore ose mendore ose me mungesë përvoje dhe njohurish nëse u janë dhënë udhëzime ose janë monitoruar në lidhje me përdorimin e pajisjes në një mënyrë të sigurt dhe i kuptojnë rreziqet që përfshihen.

- Fëmijët nuk duhet të lejohen që të luajnë me pajisjen. Pastrimi dhe mirëmbajtja e përdoruesit nuk duhet bërë nga fëmijë pa mbikëqyrje.

1 Udhëzime të rëndësishme për sigurinë dhe mjedisin

• Distanca minimale mes sipër-faqes mbështetëse për enët e gatimit në vatrën e gatimit dhe pjesës më të poshtme të produktit tuaj duhet të jetë të paktën 65 cm.
• Nëse udhëzimet për instalimin për vatrën e gazit specifikojnë një distancë më të madhe, kjo duhet të merret parasysh.
• Sigurohuni që furnizimi me energji nga rrjeti elektrik është në përputhje me informacionet e dhëna në tabelën e karakteristikave të pajisjes.
• Mos e përdorni asnjëherë pajisjen nëse kablloja elektrike ose vetë pajisja është e dëmtuar.
• Parandaloni dëmtimin e kabllos elektrike duke mos e shtypur, përkulur ose prekur në cepa të mprehtë. Mbajeni kabllon elektrike larg nga sipërfaqet e nxehta dhe flakët e pambrojtura.
• Përdoreni pajisjen vetëm me një prizë me tokëzim.

PARALAJMËRIM: Mos e lidhni pajisjen me rrjetin elektrik derisa instalimi të ketë përfunduar plotësisht.

• Vendoseni pajisjen në mënyrë të tillë që spina të jetë gjithmonë lehtësisht e arritshme. - Mos i prekni llambat nëse janë përdorur për një kohë të gjatë. Ato mund t'ju djegin duart nëse nxehen. - Ndiqni rregullat e përcaktuara nga autoritetet kompetente për shkarkimin e ajrit të papastër (ky paralajmërim nuk është i vlefshëm për përdorim pa tuba). - Përdoreni pajisjen pasi të vendosni një tenxhere, tigan etj. në vatrën e gatimit. Në rast të kundërt, nxehtësia e lartë mund të shkaktojë deformime në disa pjesë të produktit tuaj. - Fikeni vatrën e gatimit para se ta hiqni tenxheren, tiganin etj. nga ajo. - Mos lini vaj të nxehtë mbi vatrën e gatimit. Tiganët me vaj të nxehtë mund të marrin zjarr. - Tregoni kujdes ndaj perdeve dhe mbulesave pasi vaji mund të marrë zjarr gjatë gatimit të ushqimeve si p.sh. patateve të skuqura. - Filtri i yndyrës duhet të ndërro-

1 Udhëzime të rëndësishme për sigurinë dhe mjedisin

het të paktën çdo muaj. Filtri i karbonit duhet të ndërrohet të paktën çdo 3 muaj.

- Produkti duhet të pastrohet në përputhje me manualin e përdorimit. Nëse pastrimi nuk kryhet në përputhje me manualin e përdorimit, ekziston rreziku i zjarrit.

- Mos përdorni materiale filtrimi që nuk janë rezistente ndaj zjarrit në vend të filtrit aktual.

- Përdorni vetëm pjesë originale ose pjesë të rekomanduara nga prodhuesi.

- Mos e përdorni produktin pa filtrin dhe mos i hiqni filtrat kur produkti është në përdorim.

- Në rast se ndizen flakë, shkëputeni produktin nga rrjeti elektrik dhe pajisjet e gatimit.

- Në rast se ndizen flakë, mbulojini flakët dhe mos përdorni asnjëherë ujë për fikjen e tyre.

- Hiqeni pajisjen nga priza para pastrimit dhe kur pajisja nuk është në përdorim.

- Presioni negativ në ambient nuk duhet të kalojë 4 Pa (4 x 10 bar) kur përdoren njëkohësisht as-

piratori për vatrat elektrike dhe pajisje që funksionojnë me një lloj tjetër energjie.

- Në ambientin ku përdoret pajisja, ajri i shkarkimit i pajisjeve që punojnë me karburant ose gaz, si p.sh. ngrohësit e dhomës, duhet të izolohet në mënyrë absolute ose pajisja duhet të jetë e tipit hermetik.

- Kur lidhni tubat, përdorni tuba me diametër 120 ose 150 mm. Lidhja e tubave duhet të jetë sa më e shkurtër dhe me sa më pak bërryla.

Rrezik mbytje! Mbajini të gjitha materialet e paketimit larg fëmijëve.

KUJDES: Pjesët e arritshme mund të jenë të nxehta kur përdoren me pajisjet e gatimit.

- Shkarkimi i produktit nuk duhet të lidhet me kanale ajri që përfshijnë tymra të tjerë.

- Ajrimi në dhomë mund të mos jetë i mjaftueshëm kur aspiratori për vatrën elektrike përdoret në të njëjtën kohë me pajisje që funksionojnë me gaz ose karburante të tjera (kjo mund të mos

1 Udhëzime të rëndësishme për sigurinë dhe mjedisin

jetë e vlefshme për pajisjet që e nxjerrin ajrin përsëri vetëm në dhomë).

• Objektet e vendosura mbi produkt mund të bien. Mos vendosni objekte mbi produkt.
• Mos ndizni flakë gjatë gatimit nën produkt.

PARALAJMËRIM: Para se të instaloni aspiratorin, hiqni shtresat mbrojtëse.

• Mos lini asnjëherë flakë të hapura të larta nën aspirator kur ai është në funksionim.
• Fritezat duhet të monitorohen vazhdimisht gjatë përdorimit: vaji i nxehur shumë mund të shpërthejë në flakë.

1.2 Përputhja me direktivën WEEE dhe hedhja e produktit pas përdorimit

Ky produkt është në përputhje me direktivën WEEE të BE-së (2012/19/EU). Ky produkt ka një simbol klasifikimi për pajisjet e përdorura elektrike dhe elektronike (WEEE).

Ky simbol tregon se ky produkt nuk duhet të hidhet me mbeturinat e tjera të shtëpisë në fund të kohëzgjatjes së shërbimit. Pajisja e përdorur duhet të kthehet te pika zyrtare e grumbullimit për riciklimin e pajisjeve elektrike dhe elektronike. Për t'i gjetur këto sisteme grumbullimi, kontaktoni me autoritetet lokale ose me shitësin ku e keni

blerë produktin. Çdo shtëpi ka një rol të rëndësishëm në rikuperimin dhe riciklimin e pajisjeve të vjetra. Hedhja e pajisjes së përdorur në mënyrën e duhur ndihmon për të parandaluar pasoja të mundshme negative për mjedisin dhe shëndetin e njeriut.

1.3 Përputhja me direktivën RoHS

Produkti që keni blerë është në përputhje me direktivën RoHS të BE-së (2011/65/EU). Nuk përmban materiale të dëmshme dhe të ndaluara të specifikuara në direktivë.

1.4 Informacionet për paketimin

Materialet e paketimit të produktit janë prodhuar nga materiale të riciklueshme në përputhje me rregulloret tona kombëtare për mjedisin. Mos i hidhni materialet e paketimit bashkë me mbeturinat e shtëpisë ose mbeturina të tjera. Dërgojini ato te pikat e grumbullimit të materialeve të paketimit të përcaktuara nga autoritetet lokale.

2 Pamja e përgjithshme

2.1 Pamje e përgjithshme

Kontrollet dhe pjesët

1. Trupi
2. Paneli i kontrollit
3. Ndriçimi
4. Filtri prej yndyre

2.2 Të dhënat teknike

Modeli HNS 61222 NAW HNS	61222 NAX
Voltazhi 220-240V~ 50/60Hz
Fuqia e llambës 2 W
Fuqia e motorit 60 W
Sasia e thithjes – 3. Niveli	201 m3/h
Klasa e izolimit Klasa I
Ngjyra E bardhë Inoks

3 Përdorimi i pajisjes

0 | A	1 | B	2 | C	3 | D	E
A: Butoni i fikjes	Fikni ventilatorin.
B : Butoni i nivelit të 1-rë të shpejtësisë	Duke shtypur këtë buton, ju bëni të mundur që pajisja të funksionojë në nivelin e shpejtësisë 1.
C : Butoni i nivelit të 2-të të shpejtësisë	Duke shtypur këtë buton, ju bëni të mundur që pajisja të funksionojë në nivelin e shpejtësisë 2.
D : Butoni i nivelit të 3-të të shpejtësisë	Duke shtypur këtë buton, ju bëni të mundur që pajisja të funksionojë në nivelin e shpejtësisë 3.
E : Ndezja/fikja e dritës	Mund të ndriçoni sipërfaqen e gatimit duke shtypur këtë buton. Shtypni përsëri këtë buton për të fikur dritën.

3.2 Përdorimi efikas për sa i përket kursimit të energjisë

• Kur përdorni pajisjen, rregulloni parametrat e shpejtësisë në përputhje me intensitetin e avullit dhe të aromës, në mënyrë që të kurseni energji.
• Përdorni shpejtësitë e ulëta (1-2) në kushte normale, dhe shpejtësinë e lartë (3) kur ka aroma të forta dhe avull.
• Llambat në aspirator janë vendosur për të ndriçuar sipërfaqen e gatimit.
• Përdorimi i tyre për të ndriçuar ambientin do të shkaktojë shpenzim të panevojshëm të energjisë dhe ndriçim të pamjaftueshëm.
• Në mënyrë që pajisja juaj të konsumojë më pak energji, përdoreni atë me një nivel më të ulët shpejtësie.
• Pajisja juaj do ta zvogëlojë konsumin e energjisë pasi do të punojë me efikasitet më të madh kur të siguroni një vëllim të mjaftueshëm ajri që hyn në të.
• Caktojeni pajisjen tuaj në nivelin e fuqisë së lartë thithëse para formimit të avullit, në rastet kur e dini se do të ketë avull të dendur. Në këtë mënyrë ju zvogëloni konsumin e energjisë duke e përdorur pajisjen tuaj për një kohë më të shkurtër pasi ajo do të ketë një vëllim të mjaftueshëm ajri që hyn në të.
• Mbajini të mbyllur kapakët e enëve të gatimit për të zvogëluar krijimin e avullit.

3.3 Përdorimi i aspiratorit

• Pajisja juaj ka një motor me shpejtësi të ndryshme.
• Për një performancë më të mirë, rekomandojmë të përdorni shpejtësitë e ulëta në kushte normale dhe shpejtësitë e larta në rastin kur ka aroma të forta dhe shumë avull.
• Mund ta ndizni pajisjen duke shtypur butonin e parametrit të shpejtësisë së dëshiruar. (1,2,3)
• Mund të ndriçoni sipërfaqen e gatimit duke shtypur llambën.

3.4 Ndërrimi i llambës

3 Përdorimi i pajisjes

Max 2 W

Shkëputeni aspiratorin nga burimi i energjisë elektrike. Kjo pajisje ka një llambë LED 2 W. Hiqni filtrin e yndyrës për të arritur te zona e llambës. Ndërroni llambën e dëmtuar.

Llamba
Fuqia e llambës 2 W
Mbajtësja / Foleja L14
Voltazhi i llambës 110	- 240 V
Madhësia 34.5*120 mm
Fluksi ndriçues 81 lm
Temperatura e ngjyrës përkatëse	4050 K

Ky produkt përmban një burim ndriçimi të klasës së efikasitetit energjetik “A”.

3.6 Përdorimi me lidhjen me oxhak

nëpërmjet tubit të oxhakut, i cili është mbërthyer te koka bashkuese në aspirator.

- Diametri i tubit të oxhakut duhet të jetë i njëjtë me unazën bashkuese. Kur është i vendosur horizontalisht, tubi duhet të ketë një pjerrësi pakëz të ngritur (rreth 10°) në mënyrë që ajri të dalë lehtë nga dhoma.

3.7 Përdorimi pa lidhjen me oxhak

nëpërmjet filtrit prej karboni dhe riqarkullohet në dhomë. Filtri prej karboni përdoret kur është e pamundur të përdoret një oxhak në shtëpi.

- Në përdorimin pa oxhak, hiqni fletët brenda reduktorit të oxhakut.

• Hiqni filtrin prej alumini të yndyrës. Për të montuar filtrin prej karboni, puthiteni filtrin te gjuhëzat duke e vënë në qendër të pjesës plastike në lidhje me të dyja anët e trupit të ventilatorit. Shtrëngojeni duke e rrotulluar djathtas ose majtas.
• Vendosni përsëri filtrin prej alumini të yndyrës.

4 Pastrimi dhe mirëmbajtja

Pajisja duhet të pastrohet dhe të mirëmbahet rregullisht. Mospastrimi i pajisjes do të ketë ndikim negativ në jetëgjatësinë e shërbimit të pajisjes. Për pastrimin dhe mirëmbajtjen, ndiqni udhëzimet e dhëna në manual.

Para pastrimit dhe mirëmbajtjes, hiqni produktin nga priza ose fikni çelësin.

Mosrespektimi i masave në lidhje me pastrimin e pajisjes dhe zëvendësimin e filtrave mund të shkaktojë rrezik zjarri. Për këtë arsye, rekomandohet të ndiqni udhëzimet e dhëna këtu. Prodhuesi nuk është përgjegjës për dëmtimin e motorit ose zjarrin që shkaktohet nga përdorimi i papërshtatshëm.

Pastrojeni duke përdorur vetëm një pecetë të njomë me detergjent të lëngshëm neutral. Mos përdorni produkte gërryese ose alkool.

4 Pastrimi dhe mirëmbajtja

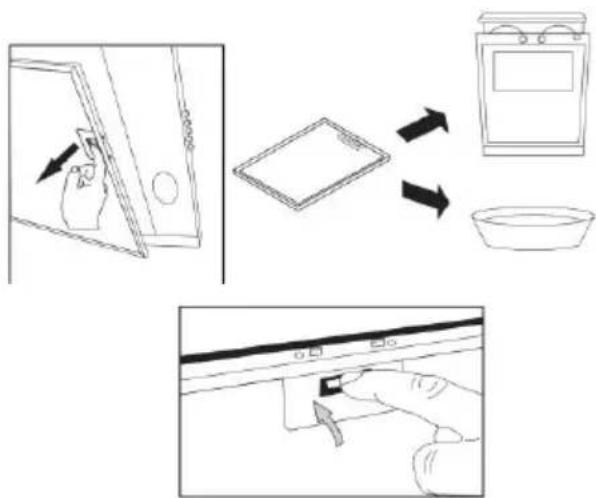

4.1 Pastrimi i filtrit prej alumini të yndyrës

Filtri mbledh grimcat e yndyrave që janë në ajër. Rekomandohet që ta pastroni filtrin çdo muaj në kushte përdorimi normale. Në fillim hiqni filtrat e yndyrës për këtë proces. Lajini filtrat me detergjent të lëngshëm dhe shpëlajini me ujë dhe montojini përsëri pasi të thahen. Filtrat prej alumini të yndyrës mund të ndryshojnë ngjyrë kur lahen; kjo është normale dhe nuk kërkon që t'i ndërroni filtrat prej alumini të yndyrës.

• Shtyni para mbërtheckën e filtrit prej alumini të yndyrës.
• Pastaj tërhiqeni pak poshtë dhe nxirreni jashtë filtrin. Në të kundërt, mund ta shtrembëroni filtrin. Lani dhe shpëlani filtrat prej alumini të yndyrës me detergjent të lëngshëm dhe rivendosni filtrat prej alumini të yndyrës në foletë e tyre duke ndjekur hapat e specifikuar më sipër në radhën e kundërt. Filtri mbledh grimcat e yndyrave që janë në ajër.

Mund t'i lani filtrat prej alumini të yndyrës në larësen e enëve.

KUJDES: Në rast përdorimi normal, pastrojeni filtrin një herë në muaj.

4.2 Ndërrimi i filtrave prej karboni

Filtrat për heqjen e erërave përmbajnë qymyr druri (Karbon aktiv). Filtrat anti-yndyrë duhen montuar në produkt, pavarësisht nëse përdoren apo jo filtrat e karbonit.

• Hiqni filtrin prej alumini të yndyrës.
• Për të hequr filtrin prej karboni, hiqni filtrin prej karboni nga foleja e tij duke e rrotulluar në kahun e kundërt të akrepave të orës për ta nxjerrë nga gjuhëzat. • Montoni filtrin e ri prej karboni.
• Montoni filtrin prej alumini të yndyrës.

KUJDES

• Filtri prej karboni nuk duhet të lahet kurrë.
• Ndërrojini filtrat prej karboni një herë në 3 muaj.
• Mund ta gjeni filtrin prej karboni te serviset e autorizuara.

PARALAJMËRIM: Para se të filloni montimin, lexoni informacionet për sigurinë në Manualin e Përdorimit.

PARALAJMËRIM: Nëse pajisja nuk montohet me vida dhe bulona në përputhje me këto udhëzime, kjo mund të rezultojë në goditje elektrike.

Për montimin e aspiratorit, ju lutemi kontaktoni Servisin e Autorizuar më të afërt.

Është përgjegjësia e klientit të përgatitë vendndodhjen dhe montimin elektrik të aspiratorit.

5.1 Pozicioni i pajisjes

- Distanca midis sobës dhe aspiratorit të kuzhinës duhet të merret parasysh para montimit. Distanca duhet të jetë 65 cm.

- Distanca duhet matur nga sipërfaqja e skarës për sobat me gaz, nga sipërfaqja e xhamit për sobat elektrike.

5.2 Aksesorët e montimit

1. Aspiratori
2. Manuali i përdoruesit
3. Vida e varjes në mur 4x30 mm
4. Kunj plastike ∅8x35 mm
5. Përshtatës plastik për oxhakun ∅150/120 mm
6. Valvula e oxhakut

Më poshtë jepen informacionet e nevojshme për ta bërë vendin të përshtatshëm për montimin e aspiratorit.

5.3 Montimi

KUJDES: Para se të hapni vrimat, sigurohuni që pranë vendit ku do të shponi me trap të mos ketë tuba korrenti, gazi ose uji.

- Hiqni filmin mbrojtës përpara instalimit. - Ka 2 metoda për ventilimin, duke përfshirë ventilimin horizontal dhe atë vertikal. Kushtojini vëmendje metodës së ventilimit gjatë instalimit.

Dy metodat e ventilimit (A dhe B).

Ventilimi vertikal:

Metoda A: Lidheni daljen e ajrit 120 mm me ventilimin e sipërm të aspiratorit.

Metoda B: Mbuloni ventilimin e sipërm të aspiratorit me kapakun e daljes që është i përfshirë dhe hiqni pllakën metalike katrore të pasme me anë të një vegle.

Cilësimi i ventilimit të ajrit:

Shkarkimi në natyrë: Kthejeni rregullatorin në pozicionin e ambientit të jashtëm, instaloni daljen, ndizni aspiratorin dhe më pas ajri do të kalojë nga dalja e ambientit të jashtëm.

Riciklimi: Modaliteti i riciklimit me filtrin e karbonit. Kthejeni rregullatorin në pozicionin e ambientit të brendshëm, instaloni kapakun e daljes, ndizni aspiratorin dhe më pas ajri do të kalojë nga dalja e ambientit të brendshëm.

1. Sipas distancës qendrore të vrimës në pjesën e pasme të aspiratorit të hollë, matni pozicionin dhe më pas shponi 2 vrima ∅8 mm në mur. Futni ankorat plastike të murit në secilën vrimë dhe shtrëngoni 2 vida ST4×30 në ankorat plastike të murit. Vendosni aspiratorin e hollë në vidat e shtrënguara. Fiksoni aspiratorin me vidën e sigurisë. Dy grilat e sigurisë ndodhen në kasën e pasme, me diametër 6 mm. Vendosni valvulën me një drejtim në aspirator për të përfunduar instalimin.

1. Matni pozicionin dhe shponi 4 vrima me diametër 6 mm në fund të dollapit dhe prisni vrimën e ventilimit në dollap. Përputhni aspiratorin e hollë me vrimën në fund të dollapit dhe vidhoseni me 4 vida ST4×30 si në figurë.

Tubi me zgjatim është aksesor opsional, jo i përfshirë.

5.4 Metoda e instalimit të daljes së ajrit

Metoda e instalimit për tubin me diametër 150 mm: Fusni valvulën me një drejtim si në fotografi dhe rregulloni tubin.

Kujdes: Pjesa e dalë e valvulës me një drejtim duhet të jetë e drejtuar lart.

Metoda e instalimit për tubin me diametër

120mm: Fusni bllokuesin si në figurë dhe rregulloni konvertuesin përpara se të vendosni tubin.

Tubi pranë daljes së ajrit duhet të zgjatet plotësisht.

5.5 Ruajtja

• Nëse nuk planifikoni të përdorni pajisjen për një kohë të gjatë, largojeni atë me kujdes.
• Ju lutemi, kontrolloni nëse pajisja është e fikur, e ftohtë dhe e thatë plotësisht.
• Largojeni pajisjen në një vend të thatë dhe të ftohtë ku fëmijët nuk mund ta kapin.

5.6 Trajtimi dhe transporti

• Kur lëvizni apo transportoni pajisjen mbani atë të paketuar në ambalazhin origjinal. Ambalazhi e mbron pajisjen nga dëmtimet fizike.
• Mos e vendosni asnjë ngarkesë në pajisjen ose ambalazhin. Pajisja mund të dëmtohet.
• Kini kujdes që pajisja mos të bjerë poshtë, pra kjo mund të shkaktojë dëmtimet e përhershme dhe mosfunksionimin e pajisjes.

6 Zgjidhja e problemeve

Zgjidhja e problemeve Shkaku Ndihma
Pajisja nuk punon. Kontrolloni	siguresat. Siguresa mund të ketë	plasur, kontrollojeni dhe ndërrojeni.
Pajisja nuk punon. Kontrolloni	lidhjen elektrike. Voltazhi kryesor duhet të jetë nga 220 deri në 240 V.
Pajisja nuk punon. Kontrolloni	lidhjen elektrike. Kontrolloni nëse punojnë pajisjet e tjera në kuzhinë.
Drita ndriçuese nuk punon.	Kontrolloni lidhjen elektrike.	Voltazhi kryesor duhet të jetë nga 220 deri në 240 V.
Drita ndriçuese nuk punon.	Kontrolloni çelësin e llambës.	Çelësi i llambës duhet të jetë në pozicionin "ndezur".
Drita ndriçuese nuk punon.	Kontrolloni llambat Llambat e pajisjes duhet të ndriçojnë.
Sasia e ajrit që futet në pajis-je është e papërshtatshme.	Kontrolloni filtrin prej alumini. Nën	kushte normale pune, filtri prej alumini i yndyrës duhet pastruar të paktën një herë në muaj.
Sasia e ajrit që futet në pajis-je është e papërshtatshme.	Kontrolloni oxhakun e shkarkimit të ajrit.	Oxhaku i shkarkimit të ajrit duhet të jetë në pozicionin “hapur”.
Sasia e ajrit që futet në pajis-je është e papërshtatshme.	Kontrolloni filtrin prej karboni. Filtrat e pajisjeve me filtra karboni duhen ndërruar një herë në 3 muaj në kushte nor-male.
