NAVODILA ZA UPORABO VSL14044 Howell

Pred uporabo naprave preberite uporabniški priročnik in ga shranite za prihodnje posvetovanje.

PREVIDNOSTNI UKREPI: Priporočamo, da namestitev izvede kvalificiran tehnik, ki je sposoben napravo trdno pritrditi na strop in izvesti ustrezno električno priključitev ventilatorja.

Če pri nizki hitrosti delovanja ventilatorja zaznate rahel hrup, je to posledica zmanjšanega toka, ki se dovaja motorju, in ne znak okvare.

Vsi kabli morajo biti v skladu z nacionalnimi in območnimi predpisi; hkrati je potrebno poskrbeti za ozemljitev ventilatorja kot varnostni ukrep pred možnimi električnimi stresljaji.

POMEMBNO

Pred priključitvijo ventilatorja izključite električni tok preko glavnega stikala električne napeljave.

VARNOSTNI PREDPISI:

• Pred uporabo naprave preberite navodila v celoti.
• Preverite, da napetost naprave ustreza napetosti električnega omrežja.
• Pri delovanju ventilatorja ne približujte rok ali kakršnegakoli drugega predmeta zračnim rezilom.
• Ventilatorja ne poskušajte popravljati, obrnite se na strokovno osebje.

SESTAVA VENTILATORJA

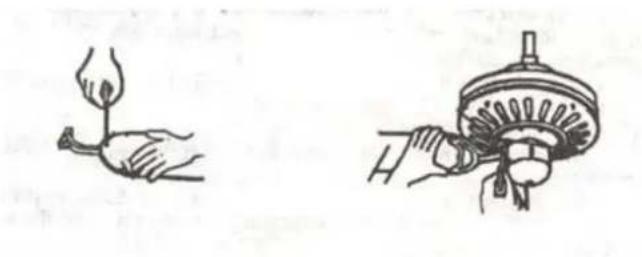

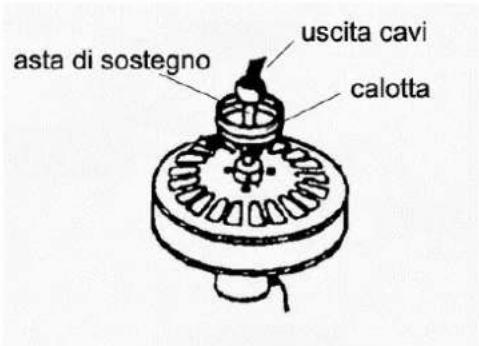

1. Potegnite kable motorja skozi oporni drog.
2. Postavite drog v ustrezno ležišče na gred motorja, vstavite zatič in blokirajte varnostno zaponko. Preverite, da je drog pravilno nameščen in pritrjen, da bi se izognili morebitnim vibracijam loput.
3. Vstavite pokrov v drog, kot prikazuje slika.

1. Namestite zračna rezila na motor, najprej pa pritrdite podpornike na rezila z uporabo priloženih vijakov in podložk.

1. Vstavite enoto z lučmi v ustrezno ležišče pod motorjem in jo pritrdite s priloženimi vijaki, še prej pa izvedite električne povezave. (Žarnice niso priložene).

h) Strokovno osebje naj namesti podporni kavelj za ventilator.

i) Uporabliajte kaveli, ki ustreza vrsti stropa, na katerega ga želite namestiti;

j) Pritrdite ploščo (priložena) tako, da bo predhodno nameščen kavelj na sredini plošče, na katero pozneje pritrdite pokrov.

k) Ventilator obesite na kaveli preko zatiča na zgornji strani opornega droga:

1) Ventilator namestite tako, da bodo zračna rezila oddaljena vsaj meter od vrat in oken, in na višini vsai dva metra in trideset centimetrov (2.30m) od tal.

m) Strokovno osebje naj izvede električno priključitev.

n) Ne poskušaite zaustaviti rezil med delovaniem ventilatoria.

piastra calotta

Piastra	Plošča
Calotta	pokrov

NAVODILA ZA UPORABO

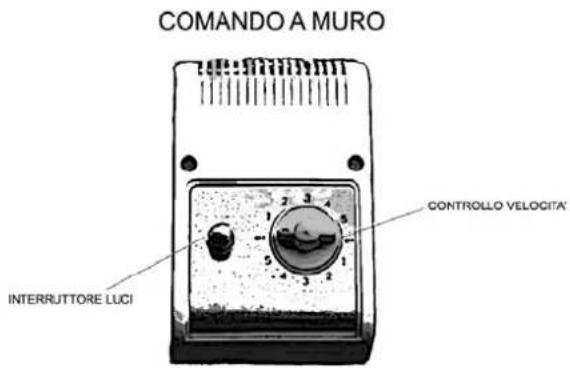

• Preko stenskega ukaza lahko zvišate hitrost vrtenja rezil tako, da postopoma preidete s položaja 1 (nizka hitrost) do položaja 5 (visoka hitrost).
• Na stenskem ukazu je mogoče tudi vklopiti ali izklopiti luč preko ustreznega stikala.

COMANDO A MURO INTERRUTTORE LUCI CONTROLLO VELOCITA

Comando a muro Stenski ukaz
Interruttore luci Stikalo luči
Controllo velocita Gumb za hitrost

VRTENJE REZIL

Naprava vključuje stikalo na predelu z motorjem, ki omogoči inverzijo vrtenja rezil, s tem pa lahko ventilator uporabljamo tudi v zimskem času.

Pozor! Pred posegom na stikalo za inverzijo vrtenja rezil izključite ventilator in električni tok.

• V poletnem času z nastavitvijo visoke hitrosti vrtenja rezil pride do zračnega toka v smeri navzdol, ki omogoča hitro izmenjavo zraka in hladnejše ozračje.
• V zimskem času z nastavitvijo vrtenja rezil na minimalno hitrost in s spremembo smeri vrtenja preko stikala, pride do kroženja toplega zraka, ki ga proizvaja grelni sistem, s tem ohranimo prijetno in manj hladno temperaturo.

POZOR

Po možnosti uporabljajte žarnice z nizko energijsko porabo ali navadne žarnice z močjo, ki ne presega 40W.

NASVETI

Če se ventilator ne zažene:

a. Preverite kable in njihovo priključitev.
b. Preverite priključke stenskega ukaza.

Če oscilacija rezil znaša 2,5 cm ali več:

a. Preverite, da se rezila ne razlikujejo ali da se med prevozom niso poškodovala.
b. Preverite točen kot rezil; pustite, da ventilator nekaj ur deluje, će rezila še vedno oscilirajo na nenavaden način, jih poskušajte ponovno naravnati.

TEHNIČNE SPECIFIKACIJE

	VSL14044
ŠT. REZIL 5
VELIKOST REZIL	140 cm
HITROST 5
STENSKI UKAZ	DA
NAPAJANJE 2	30V/50Hz
MOČ 60W
MEST ZA ŽARNICE	4
BARVA LES

Izdelek je v skladu z direktivo 13. člena zakonskega odloka z dne 25. Julija 2005, št.151 – 22002/95/CE(Direktiva RoHS) – RoHS – Restriction of certain Hazardous Substances in electrical and electronic equipment (Omejitve uporabe določenih nevarnih snovi v električni in elektronski opremi)

Izdelek je načrtovan in izdelan iz visokokakovostnih materialov in komponent, ki jih je mogoče reciklirati in ponovno uporabiti.

Ko je na izdelku prisoten simbol prečrtanega koša s kolesi, pomeni, da za izdelek velja evropska direktiva 2003/96/EC.

Prosimo, da se seznanite z območnimi sistemi ločenega zbiranja električnih in elektronskih odpadkov. Spoštujte veljavne območne predpise in starih naprav ne odlagajte skupaj z navadnimi gospodinjskimi odpadki. Ustrezno odlaganje izdelka prispeva k izognitvi morebitnim negativnim posledicam za zdravje okolja in človeka.

Neustrezno odlaganje naprave je sankcionirano po zak.odl.št.22/1997 (čl. 50 in nadaljnji zak.odl.št.22/1997)

GARANCIJSKI POGOJI

Naprava, namenjena domači uporabi, nosi garancijo za obdobje 12 mesecev od datuma nakupa.

Garancija avtomatsko zapade v naslednjih primerih: naključne poškodbe med prevozom ali zaradi padca - spreminjanje naprave brez izrecnega dovoljenja proizvajalnega podjetja - neustrezna uporaba ali uporaba, ki ni v skladu z navodili - nepravilna priključitev na električno omrežje - popravila s strani nepooblaščenega osebja. Priporočamo, da se po potrebi obrnete neposredno na prodajalca naprave.

POMEMBNO – Za veljavnost garancije je potrebno izpolniti vse dele garancijskega lista, posebno pozornost je potrebno posvetiti datumu nakupa, žigu prodajalca ter računu.

GARANCIJSKI LIST HOWELL LESENI STROPNI VENTILATOR VSL 14044

Shranite skupaj z izdelkom

Ime

Naslov

Kraj

Država

Telefon

Žig prodajalca
