MANUALE UTENTE VSL14044 Howell

Ventilatore da soffitto

con lampade e telecomando - pala 140 cm

Model: VSL14044

manuale d'istruzioni

Consigliamo di leggere attentamente il presente manuale di istruzioni prima di procedere nell'utilizzo dell'apparecchio e di conservare lo stesso per future consultazioni.

Desideriamo ringraziarla per aver preferito un prodotto della gamma Howell.

PRECAUZIONI: Raccomandiamo che l'installazione venga effettuata da un tecnico qualificato in grado di

eseguire un solido fissaggio al soffitto ed una corretta connessione elettrica del ventilatore.

Se a velocità ridotta il ventilatore emette un lieve rumore ciò è dovuto alla ridotta potenza della corrente inviata al motore, non ad un difetto.

Tutti i cavi devono essere conformi ai codici nazionali e locali; inoltre il ventilatore deve possedere il collegamento “a terra”, come precauzione contro possibili scosse elettriche.

IMPORTANTE

Prima di eseguire i collegamenti, disconnettere la corrente tramite l'interruttore generale dell'impianto elettrico.

NORME DI SICUREZZA:

• Leggere tutte le istruzioni prima di usare l'apparecchio.
• Controllare sempre che il voltaggio dell'apparecchio sia lo stesso della rete elettrica.
• Non avvicinare le mani né alcun altro oggetto alle pale quando il ventilatore è in funzione.
• Non tentare di aggiustare il ventilatore, rivolgersi sempre a personale qualificato.

ASSEMBLAGGIO VENTILATORE

1. Convogliare i cavi del motore attraverso l'asta di sostegno.
2. Fissare l'asta nell'apposita sede posta sull'albero del motore, inserire il perno e bloccarlo con la coppiglia. Accertarsi dell'esatta collocazione e del regolare fissaggio dell'asta per evitare potenziali vibrazioni della ventola.
3. Inserire la calotta nell'asta, come mostrato in figura.

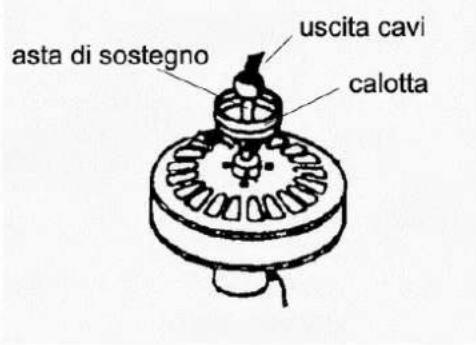

astà di sostegno uscita cavi calotta

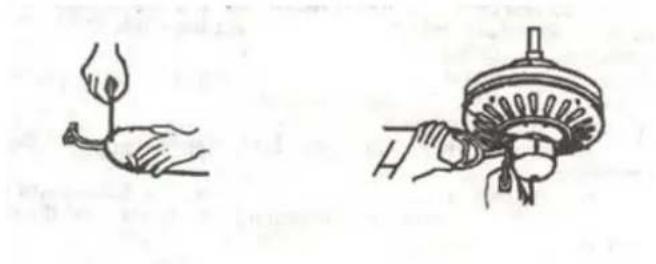

1. Montare le pale della ventola sul motore avendo cura di fissare prima i supporti sulle pale, utilizzando le viti e le rondelle in dotazione.

1. Inserire il gruppo luci nell'apposita sede posta sotto il motore e fissarlo con le viti in dotazione effettuando prima i collegamenti elettrici. (Le lampadine non sono incluse nella confezione).

INSTALLAZIONE VENTILATORE AL SOFFITTO

a) Fare installare, da personale qualificato, un gancio di supporto del ventilatore;

b) Usare un gancio ad espansione adatto al tipo di soffitto a cui verrà installato;

c) Fissare la piastra (in dotazione) facendo coincidere il gancio, precedentemente montato, al centro della piastra a cui verrà fissata poi la calotta di copertura.

d) Appendere il ventilatore al gancio tramite il perno posto nella parte superiore dell'asta di sostegno;

e) Non installare il ventilatore con le pale distanti meno di un metro da porte e finestre e ad un'altezza dal pavimento inferiore ai due metri e trenta (m.2,30):

f) Effettuare i collegamenti elettrici servendosi di un tecnico specializzato;

g) Non tentare mai di arrestare le pale quando l'elica è in funzione.

piastra calotta

ISTRUZIONI D'USO

• Agendo sul comando a muro si può incrementare la velocità di rotazione delle pale passando gradualmente dalla posizione 1 (bassa velocità) alla posizione 5 (massima velocità).
• Sempre dal comando a muro è possibile accendere e spegnere le luci agendo sull'apposito interruttore.

COMANDO A MURO INTERRUTTORE LUCI CONTROLLO VELOCITA'

ROTAZIONE DELLE PALE

L'apparecchio dispone di un interruttore, posto sul corpo del motore, che consente di invertire la rotazione delle pale per poterlo utilizzare anche nella stagione fredda.

Attenzione! Prima di agire sull'interruttore d'inversione di rotazione delle pale, spegnere sempre il ventilatore e staccare la corrente elettrica.

• Durante la stagione calda, regolando la velocità di rotazione delle pale su una posizione alta, si produrrà un flusso d'aria verso il basso che consentirà un veloce ricambio d'aria ed un clima più fresco.
• Durante la stagione fredda, regolando la velocità di rotazione delle pale al minimo e invertendo il senso di rotazione intervenendo sull'interruttore, si otterrà la circolazione dell'aria calda prodotta dall'impianto di riscaldamento, mantenendo una temperatura piacevole e meno fredda

ATTENZIONE

Usare preferibilmente lampade a basso consumo o lampade normali con potenza non superiore a 40W.

SUGGERIMENTI

Se il ventilatore non si avvia:

a. Controllare i cavi e la loro connessione.
b. Controllare le connessioni del comando a muro.

Se l'oscillazione delle pale è di 2,5cm o superiore:

a. Controllare che le pale della ventola non siano differenti o che non abbiano subito danneggiamenti nel trasporto.
b. Controllare l'esatta angolazione delle pale; lasciar funzionare il ventilatore per qualche ora, se le pale continuano ad oscillare in modo anomalo, provare a registrarle di nuovo.

SPECIFICHE TECNICHE

	VSL14044
N° PALE 5
DIMENSIONE PALE	140 cm
VELOCITA' 5
COMANDO A MURO	SI
ALIMENTAZIO NE	230V/50Hz
POTENZA 60W
LAMPADE 4
COLORE LEGNO

Questo prodotto risponde alla Direttiva dell'articolo 13 del decreto legislativo 25 luglio 2005, n.151 - 2002/95/CE (Direttiva RoHS) RoHS – Restriction of certain Hazardous Substances in electrical and electronic equipment (Restrizioni nell'impiego di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche).

Questo prodotto è stato progettato e fabbricato con materiali e componenti di alta qualità, che possono essere riciclati e riutilizzati.

Quando su un prodotto è indicato il simbolo del bidone con le ruote segnato da una croce, significa che il prodotto è tutelato dalla direttiva Europea 2003/96/EC.

Si prega di informarsi in merito al sistema locale di raccolta differenziata per i prodotti elettrici ed elettronici.

Rispettare le norme locali in vigore e non smaltire i prodotti vecchi nei normali rifiuti domestici. Il corretto smaltimento del prodotto aiuta ad evitare possibili conseguenze negative per la salute dell'ambiente e dell'uomo.

Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs.n.22/1997 (art. 50 e seguenti D.Lgs.n.22/1997).

CONDIZIONI DI GARANZIA

Italvideo International s.r.l. garantisce l'apparecchio, destinato ad uso domestico, per un periodo di 12 mesi dalla data di acquisto. Sono completamente gratuite quelle riparazioni che verranno effettuate presso i laboratori dei nostri Centri Assistenza Tecnica Autorizzati, purché gli apparecchi vengano ad essi direttamente trasportati o inviati in porto franco. L'impegno di garanzia decade automaticamente laddove vengono riscontrate: rotture accidentali dovute a trasporto o cadute – manomissioni o modifiche non autorizzate dall'azienda – per uso improprio o non conforme alle specifiche istruzioni – errato collegamento alla rete di alimentazione – riparazioni effettuate da personale non autorizzato. Si raccomanda quindi, in caso di necessità, di rivolgersi direttamente ed esclusivamente al nostro CENTRO ASSISTENZA DI ZONA. IMPORTANTE – Perché l'apparecchio sia coperto da garanzia è indispensabile che il certificato sia compilato in tutte le sue parti con particolare attenzione alla data di acquisto, al timbro del rivenditore e completo dello scontrino d'acquisto; ATTENZIONE – Le spese di trasporto ed i rischi da esso derivanti, sono a totale carico dell'utente. E' necessario consegnare il certificato di garanzia unitamente al prodotto all'atto della richiesta della riparazione. Per qualsiasi problema di funzionamento rivolgersi direttamente al Centro di Assistenza Tecnica Autorizzato dalla Italvideo International s.r.l., a voi più vicino.

CERTIFICATO DI GARANZIA HOWELL Ventilatore da soffitto in legno VSL14044 (VALIDO SOLO IN ITALIA)

Da conservare con il prodotto

Sig.

Indirizzo

Città

Nazione

Telefono

Timbro Rivenditore

Data di Acquisto (allegare lo

WOOD CEILING FAN

Model:

VSL14044

INSTRUCTION MANUAL

SAFETY PRECAUTIONS

astà di sostegno uscita cavi calotta

Asta di sostegno Oporni drog
Uscita cavi Izhod kablov
Calotta	pokrov
