Znamka	Starmix
Model	ISC Compact M-1650
Vrsta izdelka	Večnamenski sesalnik za tekočine in prah
Kategorija prahu	M (nevaren prah z mejnimi vrednostmi ≥ 0,1 mg/m³)
Dimenzije (D x Š x V)	45 x 39 x 49 cm
Teža	12,1 kg
Nazivna napetost	220-240 V
Frekvenca	50/60 Hz
Nazivna moč	1200 W
Maks. moč	1400 W
Maks. pretok zraka	75 l/s (270 m³/h)
Maks. podtlak	280 hPa
Raven hrupa	69 dB(A)
Prostornina posode	25 L (plastika)
Glavne funkcije	Sesanje trdnih delcev in tekočin, samodejno čiščenje filtra (RA), regulacija hitrosti, vtičnica za električno orodje
Vzdrževanje	Redno čiščenje filtra, praznjenje posode, zamenjava filtrirne vrečke iz filca ali PE
Varnost	Senzor nivoja vode, samodejni izklop ob polni posodi, zaščita pred nenamernim zagonom
Nadomestni deli	Filtrirne kasete (FKP 4300, FKP 4300 HEPA, FKPN 3000 NANO), filtrirne vrečke 25 L in 50 L
Popravljivost	Popravila samo s strani usposobljenega osebja, originalni nadomestni deli
Električni priključek	Kabel H07RN-F 3G1,5 (kat. M)
Priložena oprema	Sesalna cev, cevne, šobe, filtrirne vrečke

Pogosto zastavljena vprašanja - ISC Compact M-1650 Starmix

Kako vklopiti sesalnik Starmix ISC Compact M-1650?

Priključite omrežni vtič, nato stikalo postavite v položaj I za takojšen zagon. Za samodejno delovanje z električnim orodjem uporabite položaj A ali RA (samodejno čiščenje filtra).

Katere vrste prahu je mogoče sesati s tem modelom?

Naprava je certificirana kategorije M: primerna je za suhe negorljive prahove, tekočine, lesni prah in nevarne prahove z mejnimi vrednostmi ≥ 0,1 mg/m³. Ne sesajte topil ali eksplozivnih prahov.

Kako varno sesati tekočine?

Uporabite sesalnik brez netkane filtrirne vrečke. Vodni senzor samodejno ustavi motor, ko je posoda polna. Takoj izpraznite, če uhaja pena ali tekočina. Redno čistite senzorje nivoja.

Kdaj in kako očistiti filter?

Samodejno čiščenje filtra poteka v položaju RA: ko je dosežen minimalni pretok zraka, se filter med premorom otrese. Za ročno čiščenje odstranite filtrirno kaseto in jo očistite s čisto vodo (brez stisnjenega zraka).

Kaj storiti, če sesalna moč pade?

Preverite: 1. Je filter umazan? Očistite ga. 2. Je filtrirna vrečka polna? Zamenjajte jo. 3. Je posoda polna? Izpraznite jo. 4. Je cev ali šoba zamašena? Očistite ju. Če težava vztraja, kontaktirajte servis.

Ali lahko na sesalnik priključim električno orodje?

Da, vtičnica na sesalniku omogoča priklop orodja (maks. 2000 W). V položaju A ali RA se sesalnik samodejno zažene z orodjem. Pozor: orodje vedno izklopite, preden ga priključite.

Kako zamenjati filtrirno vrečko?

Izklopite sesalnik in izvlecite vtič. Nosite primerno masko. Odprite zapahe, odstranite pokrov, zaprite odprtino vrečke s priloženim trakom, nato odstranite vrečko. Vstavite novo vrečko tako, da drsni obroč nataknete na sesalni priključek in zaprite.

Kateri so pomembni varnostni ukrepi?

Ne uporabljajte v eksplozivnem ozračju, ne sesajte vnetljivih snovi. Pred vzdrževanjem vedno izključite. Otroci naj se ne igrajo z napravo. Uporabljajte samo originalno opremo. Pred vsako uporabo preverite stanje kabla in vtiča.

Kako shraniti sesalnik?

Shranite napravo na suhem mestu, zaščitenem pred zmrzaljo. Navijte kabel na predviden kavelj. Vstavite cev v nosilec opreme. Zaprite sesalni priključek s pokrovčkom.

Kje najti nadomestne dele ali opremo?

Preverite seznam opreme v navodilih ali kontaktirajte Starmix servis ([e-mail]). Primeri: filtrirne kasete FKP 4300, filtrirne vrečke iz filca FBV 25/35, PE vrečke za praznjenje. Uporabljajte izključno originalne dele.

NAVODILA ZA UPORABO ISC Compact M-1650 Starmix

Simbol / Signalna beseda	Opis
⚠️	To je opozorilni simbol. Opozarja vas na nevarnost telesnih poškodb. Upoštevajte vse ukrepe, ki so označeni s tem simbolom, da se izognete telesnim poškodbam ali smrti. Opozorilni simbol je vedno prikazan skupaj s signalnimi besedami NEVARNOST, OPOZORILO in PREVIDNO.
NEVARNOST!	Označuje nevarnost z visoko stopnjo tveganja, ki ima lahko, će se ji ne izognete, za posledico smrt ali hude telesne poškodbe.
OPOZORILO!	Označuje nevarnost s srednjo stopnjo tveganja, ki ima lahko, će se ji ne izognete, za posledico smrt ali hude telesne poškodbe.
PREVIDNO!	Označuje nevarnost z nižjo stopnjo tveganja, ki ima lahko, će se ji ne izognete, za posledico lahke ali srednje hude telesne poškodbe.
OPOMBA	Tukaj se nahajajo nasveti in napotki, ki olajšajo delo in skrbijo za varno obratovanje.
△	Označuje predpogoj, ki mora biti izpolnjen pred začetkom dela.
▷	Označuje korake, ki jih mora uporabnik izvajati zaporedoma.
↳ Označuje rezultat ravnanja.

2 Pomembne varnostne informacije

⚠ OPOZORILO!

▶ Nevarnost zadušitve! Otrokom ne dovolite, da bi se igrali z embalažnim materialom, kot so na primer plastične vreče.
▶ Ne plezajte ali se usedajte na sesalnik.
▶ Nevarnost padca pri delu na stopnicah. Bodite pozorni, da varno stojite.
▶ Priključnega kabla in sesalne cevi ne vlecite preko ostrih vogalov, jih ne prepogibajte in jih ne stiskajte.
▶ Priključni kabel in sesalno cev vedno napeljite tako, da ne predstavljata nevarnosti za spotikanje.
Če iz sesalnika začne uhajati pena ali tekočina, ga takoj izključite.

▶ Poskrbite, da je notranjost pokrova vedno suha.
▶ Sesalnika in pripomočkov ne uporabljajte v naslednjih primerih:

• Omrežni priključni kabel ali podaljšek je okvarjen ali razpokan
• Sesalnik je vidno poškodovan, npr. ohišje je razpokano
• Če sumite, da ima sesalnik nevidno napako, npr. po padcu

⚠️ NEVARNOST!

▶ Nevarnost eksplozije in požara! Ne sesajte v okolju, kjer je možnost eksplozije.

▶ Sesalnika ne približujte vnetljivim plinom in snovem.

⚠️ NEVARNOST!

▶ Nevarnost eksplozije in požara! Sesalnika ne uporabljajte za sesanje:

•vnetljivih ali eksplozivnih topil
- materialov, namočenih v topila
- potencialno eksplozivnega prahu
- tekočin, kot so bencin, olje, alkohol, razredčila
•materialov, ki imajo več kot 60 °C

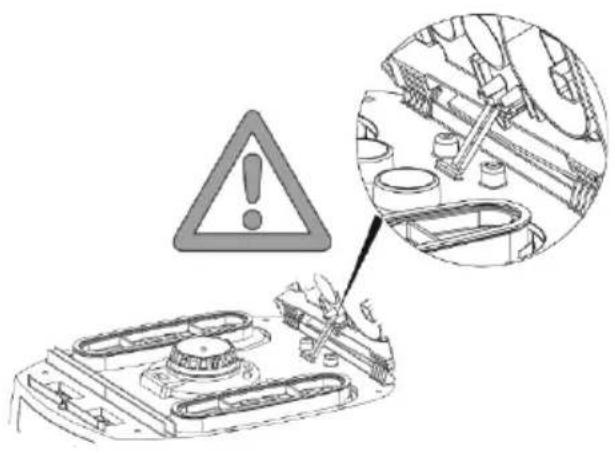

⚠ OPOZORILO!

Nestrokovno popravljene naprave predstavljajo nevarnost za uporabnika. Popravila prepustite izključno strokovnjakom, na primer službi za pomoč strankam. Uporabljajte samo originalne nadomestne dele.

⚠ OPOZÓRILO!

▶ Vtičnico na sesalniku uporabljajte izključno v namene, ki so določeno v navodilih za uporabo.
▶ Proizvajalec ne prevzema nikakršne odgovornosti za škodo, ki bi nastala zaradi nenamenske ali nestrokovne uporabe ali zaradi nestrokovnega popravila.

▶ Ne uporabljajte poškodovanih podaljškov.

Če poškodujete napajalni kabel sesalnika, ga morate zamenjati s posebnim napajalnim kablom, ki ga dobite pri proizvajalcu ali njegovi službi za pomoč strankam.

Pazite, da vrteče se ščetke z električnim pogonom ne pridejo v stik z napajalnim kablom.

▶ Napetost na tipski tablici se mora ujemati z omrežno napetostjo.

▶ Po vsaki uporabi in pred vsakim vzdrževanjem izključite sesalnik ter izvlecite omrežni vtič.

Nikoli ne vlecite za napajalni kabel, vedno potegnite za vtič.

- Napajalnega kabla nikoli ne priključite ali izvlecite z mokrimi rokami.

▶ Napajanje mora biti zavarovano z varovalko s primernim nazivnim tokom.

▶ V primeru dežja ali nevihte sesalnika nikoli ne odpirajte na prostem.

▶ Sesalnik hranite na suhem in zaščitenega pred zmrzovanjem.

△ OPOZORILO!

▶ Stroji za odstranjevanje prahu se preizkušajo v skladu z DIN EN 60335-2-69 in delijo na razrede prahu.
▶ Sesalniki razreda sesanja L so primerno samo za odsesavanje/sesanje suhega, negorljivega in zdravju škodljivega prahu z mejnimi vrednostmi za poklicno izpostavljenost > 1 mg/m³.
▶ Sesalniki razreda M so primerni za sesanje suhih negorljivih vrst prahu, nevnetljivih tekočin, lesnega prahu in nevarnih vrst prahu z vrednostjo AGW ≥ 0,1 mg/m³.
▶ Sesalniki razreda H so primerni za sesanje suhih negorljivih vrst prahu, rakotvornih in zdravju škodljivih delcev, nevnetljivih tekočin, lesnega prahu in nevarnih vrst prahu z vsemi vrednostjo AGW.

⚠ OPOZORILO!

▶ Sesalniki za razreda prahu H-azbest so primerni za sesanje in odstranjevanje prahu, ki vsebuje azbest. Upoštevajte nacionalne predpise za delovanje in vzdrževanje orodij za odstranjevanje azbesta.

⚠ OPOZORILO!

▶ Tega stroja ne smejo uporabljati osebe (tudi otroci), ki imajo omejene fizične, čutne ali duševne zmožnosti, ali osebe, ki nimajo potrebnih izkušenj in/ali znanj.

▶ Otroke nadzorujte, da zagotovite, da se ne igrajo z napravo.

- Šob, gibkih cevi ali trdnih cevi ne usmerjajte proti ljudem in živalim.

⚠ OPOZORILO!

▶ Uporabljajte le ščetke, ki so priložene sesalcu ali tiste, ki so omenjene v navodilih za uporabo.

▶ Uporaba drugih ščetk lahko ogrozi varnost.

- Pri uporabi v obratih za predelavo hrane: po uporabi takoj očistite sesalnik in ga razkužite, da se izognete mikrobni kontaminaciji.

- Za čiščenje ne uporabljajte parnih curkov ali visokotlačnih čistilcev.

▶ Sesalnik uporabljajte samo pod nadzorom.

▶ V primeru daljše prekinitve dela izklopite sesalnik iz omrežja.

Čistilnih filtrov ne čistite s stisnjenim zrakom.

Pred uporabo sesalnika preberite navodila za uporabo. Navodila za uporabo vsebujejo pomembna navodila za varnost, rabo, delovanje, vzdrževanje in nego. Navodila za uporabo hranite na varnem mestu in jih, će se odločite, da boste enoto prodali, predajte naslednjemu lastniku.

Proizvajalec si pridržuje pravico do sprememb v konstrukciji in opremi.

Del, ki niso opisana v teh navodilih za uporabo, ne smete izvajati.

Ta stroj je predviden za obrtno uporabo, na primer za hotele, šole, bolnišnice, tovarne, trgovine, pisarne in dajanje v najem.

Pri odstranjevanju embalaže preverite, ali so priloženi vsi potrebni deli in ali je paket nepoškodovan.

Pred uporabo je treba uporabnikom priskrbeti informacije, navodila in izobraževanje v zvezi z uporabo sesalnika ter snovi, za katere se bo uporabljal, vključno z varnim postopkom za odstranjevanje zbranega materiala.

Položaj stikala Funkcija Opis
0	Sesalnik je izključen	- Vtičnica je pod napetostjo
I Sesalnik deluje		- Vtičnica je pod napetostjo- Samodejna vibracijska funkcija je izključena
A Pripravljenost za	samodejni vklop/izklop	- Vtičnica je pod napetostjo- Sesalnik se vključi ali izključi z orodjem na elektriko al stisnjen zrak, ki je priključeno na vtičnico.
RA Pripravljenost za	samodejni vklop/izklop	- Pripravljeno obratovanje kot >A< s samodejnim čiščenjem filtra.
	Funkcija samodejnega čiščenja filtra	- To čiščenje filtra se opravlja samodejno ob doseganju nastavljenega minimalnega volumskega toka pri naslednjem delovnem premoru (položaj stikala >RA<).
	Indikator stopnje napolnjenosti*	- Ko je rezervoar poln in/ali ko je sesalna cev blokirana, indikator nivoja polnjenja zasveti. Na sesalnikih s prašnim razredom M in H se oglasi tudi zvočni signal
	Nastavitev premera sesalne cevi *	- Na sesalnikih za spremljanje volumskega pretoka M-/H-/H-azbest, da sprožijo zvočni opozorilni signal, će hitrost zraka pade pod 20 m/s
	Nastavitev hitrosti motorja*	- Sesalno moč nastavljajte s krmiljenjem hitrosti

4 Zagon

4.1 Pred vsako uporabo

Preverite, če sta naslednja pogoja izpolnjena:

Sesalnik, omrežni kabel, sesalna cev in dodatna oprema niso poškodovani.

Vsi filtri so bili vstavljeni in niso poškodovani.

4.2 Vklop in izklop

Vtič na sesalniku ostane vedno pod napetostjo, ne glede na položaj glavnega stikala.

⚠ OPOZÓRILO!

Nevarnost poškodbe pri samodejnem zagonom električnega orodja!

Ko je stikalo v položaju >0<, lahko vtičnico na sesalniku uporabljate kot podaljšek.

⚠ Priključna vrednost: Sesalnik + priključena naprava (največ 2000 W) največ 16 A.

4.2.2 Vklop sesalnika

⚠ PREVIDNO!
Izbirno stikalo za signal za minimalni pretok zraka (zvočni in svetlobni) na sesalnikih s prašnima razredoma »M« in »H« V načinih >RA< in >I< je izvedena naslednja nastavitev, ki je odvisna od premera cevi:
Izbirno stikalo za notranji premer sesalne cevi	Volumen zračnega toka
∅ 35 mm	70 l/s
∅ 27 mm	41 l/s
∅ 21 mm	25 l/s
Po nastavitvi premera cevi se lahko hitrost nastavi posebej.

4.2.4 Nastavitev sesalne moči\*

▶ Hitrost motorja nastavite na stikalu.

ali

Nastavite pomožni zračni drsnik na ročajni cevi.

4.2.5 Izklapljanje sesalnika

▷ Nastavite stikalo na položaj >0<.
→ Sesalnik je izklopljen.
Po izklopu izvlecite omrežni vtič.
Zvijte omrežni kabel.
Priključni kabel hranite na kljukastem kavlju.
Sesalno cev pospravite tako, da jo vstavite v držalo za dodatno opremo* na zadnji steni posode.
Konca sesalne cevi položite skupaj, tako da delci umazanije ne bodo padali ven.
▶ Odstranite električno orodje.

5 Načini delovanja

5.1 Suho sesanje

▶ Sesajte samo s suhim filtrom, sesalnikom in opremo, da se prah ne oprime in ustvari skorje.
▶ Pri sesanju saj, cementa, mavca ali podobnega prahu: v posodo za umazanijo vstavite PE vrečo za odstranjevanje.
Vedno uporabljajte vrečke za odstranjevanje v kombinaciji z zloženimi filtrirnimi vložki.

OPOMBA

Priporočamo, da sesalnike razredov M, H in H-azbest uporabljate predvsem kot suhi sesalnik.

5.2 Sesanje tekočin

⚠ OPOZORILO!

Nevarnost električnega udara!

Če iz sesalnika začne uhajati pena ali tekočina, ga takoj izključite.
- Izpraznite posodo, po potrebi pa tudi kaseto z nagubanim filtrom.

OPOMBA

Redno čistite tipala ravni vode (1) in jih pregledujte, ali kažejo znake poškodb.

Sesanje brez filtrirne vrečke iz flisa.

Kaseta z zgubanim filtrom je namenjena za mokro sesanje. Vgrajeni senzor izklopi motor, ko je posoda polna. Upravljanje sesalnika je pri polni posodo lahko okrnjeno.

Praznjenje posode (glej „7 Praznjenje posode“ auf Seite 198).

OPOMBA

Če sesalnika ne izključite, ostane vključena zaščita pred ponovnim zagonom. Sesalnik je pripravljen na ponovno uporabo šele po tem, ko ga izključite in znova vključite.

Pred praznjenjem najprej vzemite sesalno cev iz tekočine.
Visoka sesalna zmogljivost in oblika posode, ki je ugodna za pretok, lahko povzroči, da po izklopu nekaj vode izteče iz cevi.
Pri naknadnem suhem sesanju vstavite suhe filtre.

OPOMBA

Pri pogosti menjavi med suhim in mokrim sesanjem priporočamo, da uporabite drugi komplet filtrov, po možnosti kaseti z nagubanim poliestrskim filtrom.

5.3 Sesanje snovi, ki vsebujejo azbest

Za sesanje snovi, ki vsebujejo azbest, se lahko uporabljajo samo sesalniki razreda prahu H-azbest.

Delajte samo s suhim filtrom, sesalnikom in dodatki, da preprečite, da bi se prah zlepil in postal skorjast.
Za sesanje snovi, ki vsebujejo azbest: V posodo za umazanijo vstavite PE vrečko za praznjenje.
Vedno uporabljajte filtrirne vrečke v kombinaciji z zloženimi filtrirnimi vložki.

OPOMBA

Sesalnike razreda H-azbest je treba prednostno uporabljati kot sesalnike za suh prah.

⚠ OPOZORILO!

V delovni prostor dovajate dovolj zunanjega zraka (svež zrak).
- Posesan zrak speljite ali očistite tako, da azbestna vlakna ne pridejo v dihalni zrak drugih oseb.
▶ Pri filtriranju posesanega zraka prenašajte prah v prahotesnih posodah.
Prahu ne pratakajte.

Če obstaja možnost, da azbestna vlakna pridejo na prosto:

• Azbestna vlakna prestrezite na odvodu ali mestu izvora.
  Nato azbestna vlakna odstranite v skladu z najsodobnejšo tehnologijo brez kakršne koli nevarnosti za ljudi ali okolje.

Če popolno vpijanje azbestnih vlaken ni mogoče:

Izvedite dodatne prezračevalne ukrepe v skladu z najsodobnejšo tehnologijo.

Po zaključku dela:

▶ Previdno očistite orodje, vključno s sesalnimi cevmi in delovno opremo.
▶ Previdno očistite delovno območje.

Navlažite in ustrezno odstranite predmete, onesnažene z azbestnimi vlakni, ki jih ni mogoče očistiti.

Po čiščenju:

Zadostno prezračite delovno območje.

6 Stalno čiščenje filtra

Sesalnik je opremljen s elektromagnetnim sistemom za čiščenje filtra, ki se lahko uporablja za čiščenje kateregakoli prahu iz filtrskih vložkov.

To čiščenje filtra se opravlja samodejno ob doseganju nastavljenega minimalnega volumskega toka pri naslednjem delovnem premoru (položaj stikala >RA<).

7 Praznjenje posode

OPOMBA

To je dovoljeno samo za vrste prahu z vrednostjo AGW > 1 mg/m³

Izključite sesalnik in izvlecite omrežni vtič.
▶ Odprite zapirala.
▶ S posode odstranite pokrov in sesalno cev.
▷ Iztresite posodo.

7.1 Odstranite filtrsko vrečo iz filca

▷ Izklopite sesalnik.
Odklopite omrežni vtič.
▶ Nosite primerno dihalno masko.
Odstranite sesalno cev.
▷ S pokrovčkom zaprite vhodno vtičnico.

Odprite stranske zaklepe.
Odstranite zgornji del.
Previdno potegnite prirobnico iz vhodne vtičnice in jo zaprite.
Zbrani material odstranite v skladu z zakonskimi zahtevami.

7.2 Odstranite PE vrečko za praznjenje in odstranjevanje

Nastavite stikalo v položaj >RA<.
Zložene filtrske kartuše se samodejno očistijo.
→ Preostanek prahu v filtrih pade v vrečo.
Izklopite sesalnik.
Odklopite omrežni vtič.
Nosite primerno dihalno masko.
Odstranite sesalno cev.
S pokrovčkom zaprite vhodno vtičnico.
Odprite stranske zaklepe.
Odstranite zgornji del.
PE-vrečko za praznjenje in odstranjevanje previdno zaprite s priloženim zapiralnim trakom.
Prirobnico previdno potegnite s sesalnega nastavka in jo zaprite
PE-vrečko za praznjenje in odstranjevanje previdno vzemite iz posode
Posesani material odstranite skladno z zakonskimi zahtevami.

7.3 Vstavite filtrsko vrečko iz filca

OPOMBA

Za suho sesanje uporabljajte le filtrske vreče iz filca.

Prirobnico potisnite povsem preko vhodne vtičnice.

OPOMBA

Upravljanje vrtljivega drsnika

Rdeči vrtljivi drsnik zavrtite v položaj CLOSE, da se ustavi na označevalniku ▲.

7.4 Vstavite PE vrečko za praznjenje in odstranjevanje\*

OPOMBA

Za uporabo PE-vrečk za praznjenje in odstranjevanje so primerni samo sesalniki razredov L, M in H s posebno posodo in vrtljivim drsnikom v sesalni odprtini, tipi IS/ISC L, M, H in H-ASBEST.

OPOMBA

Upravljanje vrtljivega drsnika

Rdeč vrtljivi drsnik zavrtite v položaj OPEN, da se ustavi na označevalniku ▲.

• Prirobnico potisnite povsem preko vhodne vtičnice.
  Položite zgornjo odprtino vreče čez okvir vsebnika.

OPEN

8 Menjava filtra

8.1 Menjava zloženih filtrirnih vložkov

Očistite filtrirne vložke, preden jih zamenjate.
Obrnite ključavnico na zapahu za 90° v nasprotni smeri urinega kazalca s kovancem ali podobnim predmetom in potisnite zapah nazaj.
▶ Odprite pokrov
Odstranjeni kaseti z nagubanim filtrom takoj zaprite v prahotesno vrečko iz umetne mase in jih odstranite skladno s predpisi.
▶ Vstavite novi kaseti z nagubanim filtrom.
Dvignite jarem za zapiranje, spustite pokrov in ga zaskočite z rahlim pritiskom.

9 Menjava filtra za zaščito motorja

OPOMBA

Če je zaščitni filter za motor onesnažen, to opozarja na pokvarjene filtrske kasete.

Zamenjajte kaseti z nagubanim filtrom.
Zamenjajte zaščitni filter za motor oziroma ga izperite pod tekočo vodo, ga posušite in znova vstavite.

10 Prevoz

▶ Odstranite sesalno cev.
S pokrovčkom zaprite vhodno vtičnico.
▷ Postavite zgornji del na vsebnik.
Zaprite bočne zaklepe.

Opremo vstavite v primerne vrečke iz umetne mase, ki jih zaprite oziroma vtaknite v prostor za orodje.
▷ Sestavite konca sesalne cevi.
▶ Cev položite okoli sesalnika in zataknite za ročaj.

11 Vzdrževanje

OPOMBA

Pred vsakim vzdrževanjem izključite sesalnik in izvlecite omrežni vtič.

Za vzdrževanje s strani uporabnika je treba sesalnik

• razstaviti,
• očistiti in
• vzdrževati,

tako da pri tem ne povzročamo nevarnosti za vzdrževalno osebje in druge osebe.

Previdnostni ukrepi

Upoštevajte primerne previdnostne ukrepe

• Čiščenje pred razstavljanjem
• Poskrbite za primerno prisilno odzračevanje za prostor, kjer se sesalnik razstavlja
• Očistite vzdrževalno območje
• Primerna osebna zaščitna oprema

Previdnostni ukrepi pri sesalnikih razredov „M“ in „H“

Zunanjost sesalnika je treba očistiti z odsesavanjem prahu in obrisati do čistega ali pa obdelati s tesnilnimi sredstvi, preden ga vzamete iz nevarnega območja. Vse dele sesalnika je treba obravnavati kot onesnažene, ko jih vzamete iz nevarnega območja, poleg tega pa morate opraviti ustrezne ukrepe, da preprečite širjenje prahu.

Onesnaženi predmeti

Pri izvajanju vzdrževalnih del in popravil morate odstraniti vse onesnažene predmete, ki jih ni mogoče zadovoljivo očistiti. Takšne predmete morate zavreči v neprepustnih vrečkah, ki so skladne z veljavnimi določili za odstranjevanje takšnih odpadkov.

11.1 Preizkus učinkovitosti sesalnika

Proizvajalec ali pooblaščena oseba mora vsaj enkrat na leto opraviti tehnični pregled, ki vključuje pregled filtrov, zračnega tesnjenja sesalnika in kontrolnih mehanizmov.

Poleg tega je treba učinkovitost sesalnih naprav s prašnim razredom H in H-azbest preverjati vsaj enkrat na leto ali pogosteje. Preskusna metoda, ki jo je mogoče uporabiti za dokazovanje učinkovitosti naprave, je opredeljena v SL 60335-2-69 AA.22.201.2.

Če se odpadni zrak vrača v prostor, mora biti za prostor zagotovljena dovolj velika izmenjava zraka L. Druge napotke najdete v nacionalnih določilih.

Če moč sesanja sesalnika popušča in se povečuje stopnja čiščenja kaset z nagubanim filtrom, ki moči sesanja ne poveča bistveno (pod pogojem, da je posoda prazna in je Filtrirna vrečka iz flisa zamenjana), je treba zamenjati kasete z nagubanim filtrom (Glej „8.1 Menjava zloženih filtrirnih vložkov“ auf Seite 199).

12 Čiščenje

OPOMBA

Kisline, aceton in topila lahko poškodujejo dele sesalnika.

▷ Z vodo očistite vsebnik in dodatke.
Zgornji del obrišite z vlažno krpo.
Pustite, da se vsebnik in dodatki posušijo.

13 Popravila

⚠ OPOZÓRILO!

• Nestrokovno popravljeni sesalniki predstavljajo nevarnost za uporabnika.
  ▶ Popravila prepustite izključno strokovnjakom, na primer službi za pomoč strankam. Uporabljajte samo originalne nadomestne dele.

14 Odpravljanje težav in popravilo

OPOMBA
Za slabo delovanje niso vedno krive napake v sesalniku.
Napaka Vzrok Rešitev
Padec moči sesanja Umazan filter Čisto
	Polna filter vrečka Sprememba
	Vsebnik je poln Izpraznite
	Filter za zaščito motorja je blokiran Čisto
	Šoba, zračnica ali cev so blokirane Čisto
Sesalnik se ne zažene Omrežni vtič ni vklopljen v vtičnico Priključite omrežni vtič v vtičnico

Ne poskušajte ničesar drugega, stopite v stik s tehnično podporo za stranke.

15 Originalna dodatna oprema

OPOMBA
Uporabljajte le originalne dodatke.
Oznaka izdelka	Lastnosti/material	Št. naročila
Zložen filtrirni vložek FKP 4300	Poliestrski material, razred prahu M odobren (Ti15)	416069
Zložen filtrirni vložek FKP 4300 HEPA	Poliestrski material, steklena vlakna in celulozni material, razred prahu H odobren (Ti26)	419190
Zložen filtrirni vložek FKPN 3000 NANO	Poliestrski material s slojem nanovlaken, razred prahu M odobren (Ti201)	425740
Ffiltrirne vreče 25 l:
Filtrirna vreča iz filca FBV 25/35 (5 kos.)	za 25-litrski in 35-litrski plastični vsebnik, razred prahu M odobren (VIT610/TMO908)	411231
PE vrečka za praznjenje in odstranjevanje FBPE 25/35 (5 kos.)	Samo za sesalnike razreda prahu M in H	425764
Oznaka izdelka Lastnosti/material Št. naročila
PE vrečka za praznjenje in odstranjevanje azbest FBPE 35 (5 kos.)	Samo za sesalnike razreda prahu H- azbest 425757
Filtrirna vreča iz filca FBVPE 25/35 (5 kos.)	Samo za sesalnike razreda prahu M in H (VIT610/TMO908)	445267
Filtrirna vreča iz filca FBVPE 25/35 (5 kos.)	Samo za sesalnike razreda prahu H-azbest (VIT610/TMO908)	445755
Ffiltrirne vreče 50 l:
Filtrirna vreča iz filca FBV 45/55 (5 kos.)	za 50-litrski plastični vsebnik, razred prahu M odobren (VIT610/TMO908)	435039
PE vrečka za praznjenje in odstranjevanje FBPE 50 (5 kosov)	Samo za sesalnike razreda prahu M in H	421742
PE vrečka za praznjenje in odstranjevanje azbest FBPE 50 (5 kos.)	Samo za sesalnike razreda prahu H- azbest 423951

Dodatno opremo, ki ni priložena napravi, lahko najdete na seznamu posebnih dodatkov, ki jih lahko na zahtevo naročite pri servisni skupini Starmix na spletu: www.starmix.de, e-pošta: [e-mail].

16 Tehnični podatki

Tip: IS		ISC L/M/H-1425(1450) 110/120V	ISC L/M/H-1425(ISC L/M/H-1450)	ISC L/M/H-1625(ISC L/M/H-1650)	ISC H-1225 AsbestISC H-1250 Asbest
Napetost V 110-120 220-240	220-240
Frekvenca Hz 50/60
Nazivna moč	W	1200	1200	1400	1000
Največja moč	W	1400	1400	1600	1200
Pretok zraka*	l/s (m3/h)	74 (266)	73 (263)	75 (270)	70 (252)
Podtlak*	hPa/MG	234	270	280	265
Pretok zraka**	l/s (m3/h)	35 (126)	42 (151)	45 (162)	40 (144)
Podtlak**	hPa/SE	200	235	245	230
Tlak zvoka	dB(A)	69
Teža	kg	12,1 / 17,1
Mere d x š x v	cm	45 x 39 x 49 / 59,5 x 46,5 x 96

* pri ventilatorju
** pri cevi
Maks. moč na sesalnikih z vtičnico: 2000 W (220-240V\~) / 400 Watt (120V\~)
Omrežni priključni kabel pri sesalnikih z razredom prahu L z vtičnico: H05RR-F 3G1,5
Omrežni priključni kabel pri sesalnikih z razredom prahu M, H in H azbest z vtičnico: H07RN-F 3G1,5

17 Preizkusi in odobritve

Elektrotehnične preizkuse je treba opraviti po predpisih za preprečevanje nesreč (DGUV V3) in po standardu DIN VDE 0701, 1. in 3. del. Te preizkuse je treba po standardu DIN VDE 0702 opravljati redno in po vsakem popravilu ali spremembi.

Sesalniki so bili uspešno preizkušeni po standardu IEC/EN 60335-2-69.

OPOMBA

Stare naprave vsebujejo uporabne materiale, ki so primerni za recikliranje. Sesalnika ne zavrzite med običajne hišne odpadke, namesto tega ga strokovno oddajte preko primernih zbiralnih sistemov, npr. preko komunalnega zbirnega mesta.

18 Izjava o skladnosti

Izjavljamo, da je spodaj opisana naprava skladna z ustreznimi osnovnimi varnostnimi in zdravstvenimi zahtevami iz direktiv ES, tako v osnovni obliki kot pri izdelavi ter tudi v različici, ki smo jo dali v promet.

Zasnova aparata ustreza naslednjim predpisom: Direktiva ES o strojih 2006/42/EU

ES Direktiva o strojih 2006/42/EU, vključno s spremembami:

Zahteve iz II. kategorije

Izdelek je testiral in certificiral sledeči institut:

Pooblaščeni predstavnik dokumentacije:

ELECTROSTAR GmbH, Hans-Zinser-Straße 1-3, 73061 Ebersbach/Fils, Nemčija

Candu Sore

Carsten Gresser

30.09.2019

Vodja zagotavljanja kakovosti

Hrvatski

Za funkcije pogledajte „3 Elementi prikaza i rukovanja“ auf Seite 206.

▷ Umetnite utikač u utičnicu.
▶ Postavite prekidač na položaj >I<.
↓ Usisavač se odmah uključuje.

ili:

▷ Postavite prekidač na položaj >A< ili >RA<.
Usisavač je u stanju pripravnosti za električne alate.

4.2.3 Postavljanje promjera usisnog crijeva\*

Postavite promjer usisnog crijeva na prekidaču.

Opasnost za zdravlje!

Azbestna vlakna u zraku.

Osigurajte radni prostor s dovoljno vanjskog zraka (svjež zrak).
Vodite ili očistite ekstrahirani zrak na takav način da azbestna vlakna ne ulaze u zrak disanja drugih osoba.
Prilikom filtriranja ekstrahiranog zraka, transportirajte prašinu u čvrsto zatvorenim spremnicima.
▷ Nemojte pretakati prašinu.

Ako postoji mogućnost oslobađanja azbestnih vlakana:

Opasnost za zdravlje!

Vlakna azbesta u vazduhu.

Rukovanje rotacionim klizačem

Okrenite unutarnji crveni rotacioni klizač u položaj CLOSE (ZATVORI) do zaustavljanja na oznaci ▲.

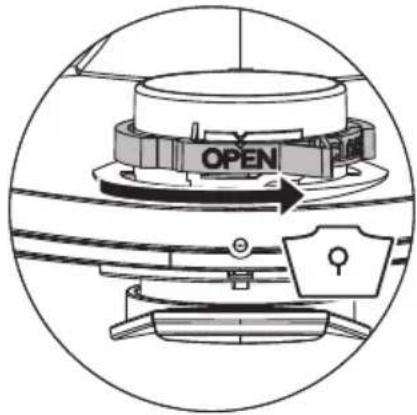

Rukovanje rotacionim klizačem

Okrenite unutarnji crveni rotacioni klizač u položaj OPEN (OTVORI) do zaustavljanja na oznaci ▲.

Skliznite (navucite) flanšu u potpunosti preko ulaza za usisavanje.
Postavite gornji otvor vreće preko ivice kontejnera.

OPEN

8 Promena filtera

8.1 Promena presavijenih filter kertridža

Očistite filter kertridže pre nego što ih promenite.
Okrenite bravu na rezi (kvaci) preko 90° u smeru suprotnom od kazaljke na satu pomoću novčića ili sličnog objekta i gurnite rezu prema zadnjoj strani.
▶ Podignite poklopac.
Izvađene naborane filtre odmah staviti u plastičnu vreću koja ne propušta prašinu i propisno je ukloniti.
▶ Umetnite nove umetke naboranog filtera.
Podignite obruč zasovnice, spustite poklopac i pričvrstite ga laganim pritiskanjem.

9 Promena filtera za zaštitu motora

BELEŠKA

Ukoliko je filter za zaštitu motora isprljan, onda to ukazuje na neispravne umetke filtera.

• Izvršite zamjenu umetaka naboranog filtera.
  Zamjenite filter za zaštitu motora, odn. isperite ga tekućom vodom, osušite i ponovo ga vratite.

10 Transport

▶ Skinite usisno crevo.
Zatvorite ulaz za usisavanje sa poklopcem.
▷ Postavite gornji deo na kontejner.
Zatvorite bočne reze.
Stavite pribor u odgovarajuću plastičnu vrećicu i zatvorite je, odn. stavite ga u spremu za alat.

Spojite kraj i početak usisnog crijeva.
▷ Postavite i pričvrstite crijevo oko usisavača.

11 Održavanje

BELEŠKA

Zahtevi kategorije II

Sledeći institut je testirao i sertifikovao proizvod:

Sesalniki razreda sesanja L so primerno samo za odsesavanje/sesanje suhega, negorljivega in zdravju škodljivega prahu z mejnimi vrednostmi za poklicno izpostavljenost > 1 mg/m³.

Usisavači klase prašine L pogodni su za usisavanje/ isisavanje suhih, nezapaljivih, po zdravlje bezopasnih prašina s graničnim vrijednostima za radna mjesta od > 1 mg/m³.

Usisavači klase prašine L pogodni su za usisavanje/ isisavanje suvih, nezapaljivih, po zdravlje bezopasnih prašina sa graničnim vrednostima za radna mesta od > 1 mg/m³.

Sesalniki razreda M so primerni za sesanje suhih negorljivih vrst prahu, nevnetljivih tekočin, lesnega prahu in nevarnih vrst prahu z vrednostjo AGW ≥ 0,1 mg/m³.

Usisivači klase M prikladni su za usisavanje suhih, nezapaljivih prašina, nezapaljivih tekućina, drvenu prašinu i opasne prašine s graničnom vrijednosti na radnom mjestu ≥ 0,1 mg/m³.

Usisivači klase M namjenjeni su za usisavanje suvih i neza paljivih prašina, nezapaljivih tečnosti, prašine drveta, i opasnih prašina graničnih radnih vrijednosti ≥ 0,1 mg/m³.

Sesalniki razreda H so primerni za sesanje suhih negorljivih vrst prahu, rakotvornih in zdravju škodljivih delcev, nevnetljivih tekočin, lesnega prahu in nevarnih vrst prahu z vrednostjo AGW.

OPOZORILO: Ta stroj vsebuje prah, ki škoduje zdravju. Postopke praznjenja in vzdrževanja, skupaj z odstranjevanjem zbiralne posode za prah, smejo izvajati samo strokovnjaki, ki nosijo ustrezno zaščitno opremo. Stroja ne uporabljajte brez celotnega filtrskega sistema.

Usisivači klase H prikladni su za usisavanje suhih, nezapaljivih prašina, kancerogenih i patogenih čestica te nezapaljivih tekućina, drvenu prašinu i opasne prašine s graničnom vrijednosti na radnom mjestu.
