| Znamka | Herkules |
| Model | TK 1800 UV |
| Vrsta izdelka | Namizna krožna žaga |
| Napajalna napetost | 230-240 V ~50 Hz |
| Nazivna moč (S1) | 1500 W |
| Maksimalna moč (S6 40%) | 1800 W |
| Hitrost vrtenja v praznem teku | 4800 vrt/min |
| Žagalni list (premer x izvrtina x debelina) | 250 x 30 x 2,4 mm |
| Število zob žaginega lista | 24 |
| Dimenzije mize | 660 x 440 mm |
| Podaljšek mize (dolžina) | 440 x 440 mm |
| Razširitev mize | 660 x 250 mm |
| Največja višina reza (90°) | 73 mm |
| Največja višina reza (45°) | 53 mm |
| Nastavitev višine | Neprekinjeno, 0-73 mm |
| Nagib mize | 0° - 45° |
| Priključek za sesanje | ∅ 36 mm |
| Teža (ocena) | Približno 25 kg |
| Glavne funkcije | Vzdolžni, prečni, poševni rezi, utori (z zaščito) |
| Varnost | Zaščitni pokrov, razcepni klin, varnostno stikalo, potiskač |
| Vzdrževanje | Redno čiščenje s krtačo ali krpo, brez jedkih sredstev |
| Garancija | 6 let (odvisno od pogojev) |
Pogosto zastavljena vprašanja - TK 1800 UV Herkules
Vprašanja uporabnikov o TK 1800 UV Herkules
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Žaga v formatu PDF brezplačno! Poiščite svoja navodila TK 1800 UV - Herkules in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. TK 1800 UV znamke Herkules.
NAVODILA ZA UPORABO TK 1800 UV Herkules
D Navodila za uporabo Namizna krožna žaga GB Operating Instructions Bench-Type Circular Saw F Mode d'emploi Scie circulaire à table de menuisier E Manual de instrucciones Sierra circular de mesa ① Istruzioni per l'uso Sega circolare da banco DK Betjeningsvejledning Bordrundsav ⑤ Bruksanvisning Bordscirkelsåg FIN Käyttöohje Pöytäpyörösaha CZ Návod k obsluze Univerzální kotoučová pila SLO Navodila za uporabo Namizna krožna žaga HR Upute za uporabu stolne kružne pile TR Kullanma Talimatı Tezgahlı Daire Testeresi
7
CE
Art.-Nr.: 43.406.41
I.-Nr.: 01014
TK 1800 UV
Pred montažo in uporabo skrbno preberite ta navodila za uporabo.
- Bočni kolešček
- Nastavljalni in pritrdilni gumb
10 Podnožje
11 Stikalo za vklop/izklop
- Ekscentrična ročica
Namizna krožna žaga
●List žage iz trde kovine
●Paralelni prislon
●Prečni prislon
●Potisni del
3. Namenska uporaba
Namizna krožna žaga se uporablja za vzdolžno in prečno rezanje (samo s prečnim prislonom) lesa vseh vrst glede na velikost stroja. Ne smete žagati nobenih vrst okroglega lesa.
Stroj smete uporabljati samo za namene, za
katere je bil izdelan.
Vsaka druga uporaba, ki ne sodi v krog namenske uporabe, je nenamenska uporaba. Za škodo ali poškodbe, ki so posledica nenamenske uporabe, proizvajalec ne nosi odgovornosti, temveč jo nosi uporabnik oz. upravljalec žage.
Z žago se lahko uporabljajo samo za to žago določeni listi žage (žagalni listi HM ali CV). Prepovedana je uporaba žagalnih listov vrste HSS in kakršnih koli rezalnih plošč.
Sestavni del namenske uporabe je tudi upoštevanje varnostnih napotkov, navodil za montažo in napotkov za obratovanje, ki so navedeni v navodilih za uporabo.
Osebe, ki rokujejo s strojem in ga vzdržujejo, morajo biti seznanjene s strojem in poučene o možnih nevarnostih.
S tem v zvezi je potrebno najnatančneje spoštovati veljavne predpise o preprečevanju nezgod. Upoštevati je treba tudi splošna pravila na delovno-medicinskem in varnostno-tehničnem področju.
Izvajanje sprememb na stroju v celoti izključi
jamstvo proizvajalca in škode, ki bi nastala zaradi takšnih sprememb.
Kljub namenski uporabi pa ni mogoče popolnoma izključiti določenih dejavnikov tveganja. Glede na konstrukcijo in sestavo stroja lahko pride do naslednjih tveganj:
● Stik z žaginim listom v nepokritem območju
žage.
● Poseganje v rotirajoči list žage (poškodbe vreznin)
● Vzvratni odboj obdelovancev in delov
obdelovancev.
● Lom žaginih listov.
● Izmet trdih kovinskih delov žaginih listov z
napako
● Poškodbe sluha zaradi neuporabe zaščite za
ušesa.
● Zdravju škodljive emisije lesnega prahu pri uporabi stroja v zaprtem prostoru.
4. Pomembni napotki
Prosimo, da skrbno preberete navodila za uporabo in upoštevate v navodilih navedene napotke. S pomočjo teh navodil za uporabo se seznanite s strojem, z njegovo pravilno uporabo kot tudi z navedenimi varnostnimi napotki.
! Varnostni napotki
- Opozorilo: Če se uporablja električno orodje, je treba upoštevati osnovne varnostne ukrepe, da bi se izključilo možnost tveganja požara, električnega udara in poškodb oseb.
- Upoštevajte vse navedene napotke pred in med delom z žago.
●Dobro shranite te varnostne napotke zaradi kasnejše uporabe.
●Zavarujte se pred električnim udarom! Izogibajte se kontaktom z deli telesa z ozemljitvenimi deli.
●Neuporabljani stroj je treba shranjevati v suhem in zaprtem prostoru in izven dosega otrok.
- Orodje vzdržujte v ostrem in čistem stanju, da boste lahko delali boljše in varneje.
●Redno kontrolirajte električni kabel orodja in v primeru poškodbe kabla, naj le-tega popravi priznani strokovno usposobljeni strokovnjak.
●Redno kontrolirajte kabelski podaljšek in ga zamenjajte, če je poškodovan.
●Na prostem uporabljajte samo za ta namen dovoljene in odgovarjajoče označene kabelske podaljške.
●Ne uporabljajte orodij, pri katerih ni možno vklapljati in izklapljati stikal.
●Opozorilo! Uporaba drugega nadomestnega orodja in drugega pribora lahko za Vas predstavlja nevarnost.
- Pri izvajanju kakršnihkoli vzdrževalnih ali nastavitvenih del zmeraj potegnite električni vtikač iz električne omrežne vtičnice.
- Te varnostne napotke posredujte naprej vsem osebam, ki delajo s strojem.
- Te žage ne uporabljajte za žaganje lesa za kurjavo.
●Ne izvajajte prečnega rezanja okroglih kosov lesa.
●Previdno! Zaradi rotirajočega žagalnega lista obstaja nevarnost poškodb za vaše prste in roke.
●Ta stroj je opremljen z varnostnim stikalom (11) pred ponovnim vklopom v primeru izpada električne napetosti.
●Pred zagonom oz. uporabo stroja preverite, če se na tipski podatkovni tablici navedena električna napetost sklada z omrežno napetostjo.
- Če potrebujete kabelski podaljšek, se najprej prepričajte, če presek kabelskega podaljška zadostuje za prevzem moči električnega toka za žago. Najmanjši zahtevani presek kabla mora znašati 1 mm².
- Boben za kabelski podaljšek uporabljajte samo v popolnoma odvitem stanju.
●Ne prenašajte žage za kabelski podaljšek.
●Preverite kabel za priključek na električno omrežje. Ne uporabljajte nobenih pomanjkljivih ali poškodovanih električnih priključnih kablov.
●Ne uporabljajte kabla za izvlačenje električnega vtikača iz električne omrežne vtičnice. Zavarujte kabel pred vročino, oljem in ostrimi robovi.
- Žage ne izpostavljajte dežju in je ne uporabljajte v vlažnem ali mokrem okolju.
●Poskrbite za dobro osvetlitev delovnega prostora.
●Ne žagajte v bližini vnetljivih tekočin ali plinov.
●Pri delu uporabljajte primerna delovna oblačila! Dele ohlapnih oblačil ali nakita lahko zagrabijo rotirajoči deli stroja.
- Pri delu na prostem priporočamo uporabo obuvala, ki ne drsi na podlagi.
- Če imate dolge lase, potem pri delu uporabljajte naglavno mrežico za lase.
Pri delu se izogibajte nenormalni, nestabilni drži telesa.
Oseba, ki dela s strojem, mora biti stara najmanj 18 let, vajenci pa najmanj 16 let, vendar morajo biti pod nadzorom odrasle osebe.
Poskrbite, da se otroci ne bodo zadrževali v bližini stroja, ko je le-ta priključen na električno omrežje.
Poskrbite, da se na delovnem prostoru ne bodo nahajali naokrog ležeči deli in lesni odpadki.
Nered v delovnem območju stroja ima lahko za posledico nezgode.
Ne pustite, da bi druge osebe, predvsem pa ne otroci, prijemali orodje ali omrežni električni kabel.
Ne odvračajte pozornosti osebam, ki delajo na stroju.
Pazite na smer vrtenja motorja in lista žage.
V nobenem primeru ne smete zaustavljati vrtenja lista žage (4) po izklopu pogona stroja.
V žago montirajte samo dobro naostrene liste žage (4), ki morajo biti brez prask, poškodb in deformacij.
Ne uporabljajte listov za krožne žage (4) iz visoko legiranega hitroizdelanega jekla (HSS - jeklo).
Uporabljate lahko samo na stroju tisto orodje, ki odgovarja standardom prEN 847-1:1996.
Pomanjkljive oz. poškodovane liste žage (4) morate takoj zamenjati z novimi.
Ne uporabljajte listov žage, ki niso v skladu z oznakami, ki so navedene v teh navodilih za uporabo.
Premičnega zaščitnega pokrova (2) ne smete fiksirati v njegovem odprtem položaju.
●Varnostno-zaščitne opreme (2, 5) na stroju ne smete demontirati ali narediti nefunkcionalne.
●Razcepna zagozda (5) predstavlja pomembno zaščitno varnostno opremo žage, ki vodi obdelovanec in preprečuje zapiranje rezalne reže za žagalnim listom ter vzvratni odboj obdelovanca. Pazite na debelino razcepne zagozde, ki ne sme biti tanjša od telesa žagalnega lista in ne debelejša od širine rezalne reže.
●Pri vsakem delovnem postopku morate spustiti zaščitni pokrov (2) na obdelovanec.
- Pri vzdolžnem rezanju ozkih obdelovancev brezpogojno uporabljajte potisni del (3) (širina manjša od 120 mm).
●Ne režite obdelovancev, ki so premajhni, da bi jih lahko varno vodili z roko.
●Pozor: Vstopnih rezov ne smete izvajati s to žago.
●Delovni položaj imejte zmeraj ob strani lista žage.
●Stroja ne obremenjujte toliko, da bi se ustavil.
●Zmeraj čvrsto pritiskajte obdelovanec na delovno ploščo (1).
●Pazite na to, da zobati venec žagalnega lista ne bi zagrabil in metal v stran kosov lesa.
●Nikoli ne odstranjujte prostih iveri, žagovine ali zataknjenih kosov lesa v času, ko list žage dela oz. rotira.
●Pri odpravljanju motenj ali pri odstranjevanju zataknjenih kosov lesa zmeraj izklopite stroj, t.j. potegnite električni vtikač iz električne omrežne vtičnice.
- Če se reža žage izbije, obnovite namizni vložek (6). - Potegnite električni vtikač iz električne omrežne vtičnice -.
●Preurejanje stroja, izvajanje nastavitvenih, merilnih ali čistilnih del izvajajte zmeraj samo pri izključenem stroju. - Potegnite električni vtikač iz električne omrežne vtičnice -.
● Pred vklopom preverite, ali ste iz stroja odstranili vse ključe in orodje za nastavljanje.
- Ko zapustite delovno območje stroja, izključite motor in izvlecite električni vtič iz omrežne vtičnice.
- Po končanih popravilih ali vzdrževanju morate ponovno namestiti vso zaščitno in varnostno opremo žage.
- Upoštevati je treba vse varnostne, delovne in vzdrževalne napotke proizvajalca ter tehnične podatke o stroju.
- Upoštevati je treba veljavne predpise in druga splošno priznana varnostno-tehnična pravila.
- Upoštevajte navodila v beležnicah poklicnih združenj (VBG 7j).
- Pri vsakem opravilu priključite napravo za odsesavanje prahu.
● Z žago delajte samo s priključeno opremo za odsesavanje prahu ali z običajnim industrijskim sesalcem za prah, da preprečite poškodbe zaradi izletavajočih žagalnih odpadkov.
- Namizna krožna žaga mora biti priključena na električno omrežno vtičnico 230 V z varovalko najmanj 10 A.
● Ne uporabljajte stroja z majhno močjo za težka žagalna opravila.
● Kabla ne uporabljajte za namene, za katere ni izdelan!
● Poskrbite za varen položaj telesa in vedno ohranjajte stabilno ravnotežje.
● Pred nadaljnjo uporabo orodja je treba skrbno pregledati zaščitno-varnostno opremo stroja in preveriti morebiti poškodovane dele,
ali ti brezhibno delujejo.
● Preverite, ali premični deli brezhibno delujejo in se ne zatikajo ter ali deli niso poškodovani. Vsi deli stroja morajo biti pravilno nameščeni in izpolnjeni morajo biti vsi pogoji za zagotovitev brezhibnega delovanja stroja.
- Poškodovano zaščitno-varnostno opremo in poškodovane dele stroja mora popravljati oziroma zamenjati priznana strokovna servisna služba, če ni v navodilih za uporabo navedeno drugače.
●Poškodovana stikala pustite, da zamenja električna servisna služba.
●To orodje je v skladu z veljavnimi varnostnimi predpisi. Popravila sme izvajati samo električno strokovno usposobljeno osebje, pri čemer se mora uporabljati originalne nadomestne dele. V nasprotnem lahko pride do nezgod za uporabnika.
●Pazite na smer obračanja motorja in lista žage.
●Uporabljajte samo tiste liste žage, katerih najvišja dopustna hitrost ni manjša kot največja hitrost vretena namizne krožne žage in materiala, ki ga režete.
- Uporabljajte samo liste žage, ki jih priporoča proizvajalec in, ki odgovarjajo normam EN 847-1, z opozorilom, da je treba pri zamenjavi lista žage paziti na to, da rezalna širina ni manjša in debelina jedra lista žage ni večja od debeline režne zagozde.
- Premičnega zaščitnega pokrova (2) ne smete fiksirati v odprtem položaju. Uporabljajte zgornjo pripravo zaščita lista žage in jo pravilno nastavite.
●Zamenjajte obrabljeni namizni vložek.
●Pri vzdolžnem rezanju ozkih obdelovancev (debeline pod 120 mm) brezpogojno uporabljajte potisni kos (3). Potisni kos ali držalo za potisni kos lesa zmeraj shranite v primeru neuporabe na stroju.
●Pri vsakem rezanju priključite pripravo za odsesavanje prahu. Pri žaganju lesa je potrebno priključiti krožne žage na opremo za prestrezanje prahu. Oseba, ki dela z žago, mora biti seznanjena s pogoji, ki vplivajo na sproščanje prahu, n. pr. vrsta žaganega materiala (izvor), pomen lokalnega izločanja in pravilna nastavitev pokrovov/vodilne pločevine/vodil.
●Po potrebi uporabljajte osebno zaščitno opremo. Le-ta lahko obsega sledeče: - zaščita za ušesa, da preprečite tveganje, da postanete naglušni; - zaščita za dihanje, da preprečite tveganje vdihavanja nevarnega prahu;
- Ko delate z listi žage in z grobim materialom,
SLO
uporabljajte zaščitne rokavice. Liste žage morate zmeraj praktično prenašati v poso
- Oseba, ki uporablja žago, mora biti seznanjena s pogoji, ki vplivajo na povzročanje hrupa (n. pr. listi žage, ki so bili konstruirani v namen zmanjšanja nastajanja hrupa, nega lista žage in stroja). ●Napake na stroju, vključno zaščitna oprema in list žage, je potrebno nemudoma po ugotovitvi sporočiti odgovorni osebi. ●Pri transportu stroja uporabljajte samo primerno transportno opremo in nikoli ne uporabljajte zaščitne-varovalne opreme za rokovanje in transport. ●Med transportom mora biti zgornji del lista žage pokriti, na primer z zaščitno pripravo. ●Ne izvajajte zgibov in utorov brez, da bi preko mize žage namestili ustrezno zaščitno opremo, kot n. pr. tunelska zaščitna priprava. ●Krožnih žag ne smete uporabljati cepljenje lesa (v obdelovancu zaključeni utor).
Pozor Nevarnost poškodbe! Ne posegajte v vrteči se list žage.
Uporabljajte zaščito za oči, zaščito za ušesa in protiprašno zaščito.
Vrednosti emisije hrupa
Obratovanje / Prosti tek
Tlačni nivo hrupa LPA 93,2 dB(A) / 91,2 dB(A)
Nivo moči hrupa LWA 106,2 dB(A) / 104,3 dB(A)
Navedene vrednosti so emisijske vrednosti in ne predstavljajo nujno tudi vrednosti na delovnem mestu. Čeprav obstaja korelacija med emisijskimi in imisijskimi vrednostmi, ni mogoče zanesljivo sklepati, ali je potrebno izvajati dodatne varnostne ukrepe. Dejavniki, ki lahko vplivajo na trenutno raven imisije na delovnem mestu, vključujejo trajanje izpostavljenosti hrupu, značilnosti delovnega prostora in druge vire
hrupa, npr. število strojev in drugih hrupnih opravil v neposredni bližini.
Zanesljive vrednosti na delovnem mestu se lahko razlikujejo tudi od države do države. Te informacije naj uporabniku služijo kot pomoč pri boljši oceni ogroženosti in tveganja.
5. Tehnični podatki
Motor na izmenični tok 230-240 V ~ 50 Hz
Moč motorja P S1 1500 W, S6 40% 1800 W
Število vrtljajev v prostem teku n0 4800 min⁻¹
Žagalni list iz trde kovine ø 250 x ø 30 x 2,4 mm
Število zob: 24
Velikost mize 660 x 440 mm
Razširitev mize 660 x 250 mm
Podaljšek mize 440 x 440 mm
Višina rezanja max. 73 mm / 90°
53 mm / 45°
Višinska nastavitev brezstopenjska 0 - 76 mm
Obračanje mize brezstopenjsko 0° - 45°
Priključek za odsesavanje prahu ∅ 36 mm
6. Pred uporabo
●Vzemite namizno krožno žago iz embalaže in preverite morebitne poškodbe, ki bi lahko nastale med transportom namizne krožne žage. ●Stroj morate postaviti v stabilni stojni položaj, to pomeni na delovno mizo ali privitje na stabilno podnožno ogrodje. ●Pred zagonom oz. uporabo morajo biti pokrovi in zaščitno-varnostna oprema pravilno montirani. ●List žage se mora dati prosto obračati. - Pri že obdelovanem lesu je treba paziti na morebitno prisotne tujke kot so npr. žeblji ali vijaki. - Preden pritisnete na stikalo za vklop / izklop, se prepričajte, če je list žage pravilno montiran in če je možno vse premične dele stroja prosto pomikati. ●Pred priključitvijo stroja se prepričajte, če se podatki na podatkovni tipski tablici skladajo s podatki o električnem omrežju.
SLO
7. Montaža
Pozor! Pred izvajanjem kakršnih koli montažnih, preureditvenih in vzdrževalnih del na krožni žagi je treba zmeraj potegniti električni vtič iz električne omrežne vtičnice.
7.1 Montaža podnožja (Slika 17/18)
- Obrnite namizno krožno žago in jo postavite na tla.
● Rahlo privijte štiri široke stranske prečnike (41) na žago s šestrobnimi maticami in vijaki.
● Sedaj rahlo privijte štiri noge podnožja (40) na oba široka stranska prečnika.
● Nato rahlo privijte štiri ozke stranske prečnike (42) na štiri noge podnožja (40) in nataknite gumijaste podstavke (43) na noge podnožja.
● Pozor! Krajše, ozke prečnike (št. 2) morate uporabiti ob strani.
● Na koncu obrnite žago skupaj s podnožjem in čvrsto zategnite vse vijake in matice (slika 18).
7.2 Razširitev in podaljšek mize
7.2.1 Podaljšek mize (slika 19/20)
● Podaljšek mize (36) na žagalni mizi (1) rahlo pritrdite s pomočjo šestrobnih vijakov in matic.
● Rahlo privijte nosilce (50) na ohišje namizne žage in na podaljšek mize.
- Izravnajte podaljšek mize ravno z mizo žage (1). - Na koncu zategnite vse vijake in matice.
7.2.2 Razširjene mize (slika 21/22)
● Razširjene mize s številčno skalo potisnite v smeri sprednje strani stroja s povezovalnimi cevmi do konca v predvidena mesta za sprejem.
● Razširjene mize pritrdite s privojnimi vijaki (21) na spodnji strani mize.

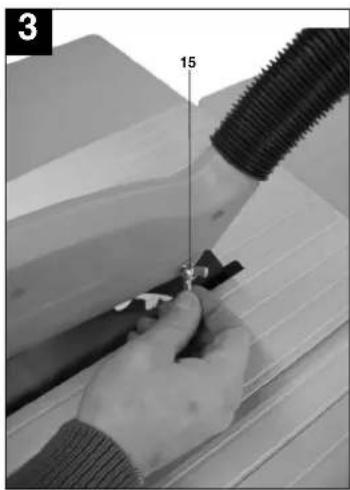

7.3 Montaža / demontaža zaščite lista žage (slika 3)
- Namestite zaščito lista žage (2) na režno zagozdo (5) tako, da bo šel vijak skozi luknjo (44) režne zagozde.
●Vijaka (15) ne zategnite preveč; zaščita lista žage mora ostati prosto premična.
●Pritrdite cev za odsesavanje prahu (13) na adapter za odsesavanje (16) in na nosilce odsesavanja na zaščiti lista žage (2).
●Na izhodu adapterja za odsesavanje (16) priključite primerno napravo za odsesavanje.
●Demontaža poteka v obratnem vrstnem redu.
●Pozor! Pred začetkom žaganja morate spustiti zaščito lista žage (2) na obdelovanec, ki ga
nameravate žagati.
7.4. Nastavite režno zagozdo (Slika 3/6/7/8)
●Pozor! Potegnite električni vtikač ven iz vtičnice.
●Nastavite list žage (4) na največjo globino rezanja, namestite v položaj 0° in aretirajte.
●Demontirajte zaščito lista žage (glej 7.3.)
●Vzemite ven namizni vložek (6) (glej 7.5)
●Odpustite pritrdilni vijak (20).
7.4.1. Nastavitev na največje rezanje (Slika 6/7/8)
●Potisnite razcepno zagozdo (5) navzgor tako, da bo razmak med mizo žage (1) in zgornjim robom razcepne zagozde (5) znašal približno 10 cm.
●Razmak med listom žage (4) in razcepno zagozdo (5) mora znašati 3-8 mm.
●Ponovno zategnite oba inbus vijaka (20) in montirajte namizni vložek (6).
7.4.2. Nastavitev za zakrite reze (Slika 6/7/8)
●Potisnite razcepno zagozdo (5) toliko navzdol, da se bo vrh razcepne zagozde nahajal 2 mm pod konico najbolj sprednjega zoba žage.
●Razmak med razcepno zagozdo (5) in listom žage (4) mora ponovno znašati 3-8 mm (glej Sliko 8).
●Ponovno zategnite oba inbus vijaka (20) in montirajte namizni vložek (6). Pozor! Po izvedbi zakritega reza morate ponovno montirati zaščitni pokrov.
- Če boste pustili razcepno zagozdo v spodnjem položaju, potem morate upoštevati, da se bo višina rezanja zmanjšala za približno 55 mm.
●Nastavitev razcepne zagozde je treba preveriti po vsaki zamenjavi žagalnega lista.
7.5 Zamenjava namiznega vložka (Slika 7)
- Pri obrabi ali poškodbi namiznega vložka je treba le-tega zamenjati. V nasprotnem primeru obstaja nevarnost poškodb.
●Snemite zaščito za žagalni list (2).
●Odstranite 6 vijakov z ugreznjeno glavo (34).
- Obrabljeni namizni vložek (6) vzemite ven v smeri navzgor.
●Montažo novega namiznega vložka izvršite v obratnem vrstnem redu korakov demontaže.
8.1. Stikalo za vklop/izklop (Slika 4)
●S pritiskom na zeleno tipko .I. lahko vključite žago. Pred začetkom žaganja počakajte, da doseže list žage svoje največje število vrtljajev.
● Da bi ponovno izključili žago, morate pritisniti na rdečo tipko.
8.2. Globina rezanja (Slika 4)
● Z obračanjem ročice (8) lahko nastavite list žage (4) na želeni položaj. Proti smeri urinega kazalca: večja globina rezanja
V smeri urinega kazalca: manjša globina rezanja
8.3. Paralelni prislon
8.3.1. Višina prislona (Slika 11-14)
● Solidobavljeni paralelni prislon (7) poseduje dve različno visoki vodilni površini. ● Glede na debelino rezanega materiala je treba uporabljati prislonsko vodilo (25) po Sliki 11 za debeli material in po Sliki 12 za tanjši material. ● Za prestavljanje prislonskega vodila (25) na nižjo vodilno površino je treba odviti oba narebričena vijaka (26), da bi lahko prislonsko vodilo (25) odvili od nosilca (24). - Oba narebričena vijaka (26) vzemite ven skozi režo (27) v prislonskem vodilu (25) in ju ponovno vstavite v drugo režo (31). ● Ponovno montirajte prislonsko vodilo (25) na nosilec (24). ● Prestavitev na visoko vodilno površino se mora
80
izvesti analogno.
8.3.2. Širina rezanja
● Pri vzdolžnem rezanju delov lesa morate uporabljati paralelni prislon (7). ● Paralelni prislon (7) je lahko montiran na obeh straneh žagalne mize (1). ● Paralelni prislon (7) mora biti vstavljen v vodilo (22) žagalne mize (1). ● S pomočjo skale (23) na vodilu (1) lahko nastavite paralelni prislon (7) na želeno vrednost. ● S pritiskom ekscentrične ročice (12) lahko fiksirate paralelni prislon v želenem položaju.
8.3.3. Nastavitev dolžine prislona (Slika 10)
● Da bi zmanjšali zatikanje materiala, ki ga režemo, se lahko prislonsko vodilo (25) pomakne v vzdolžni smeri.
- Čvrsto pravilo: Zadnji konec prislona pride do zamišljene linije, ki se začne približno nekje pri sredini žagalnega lista in poteka nazaj pri 45°.
● Nastavitev potrebne debeline reza - odvijte narebričene vijake (26) in potisnite prislonsko vodilo (25) toliko v naprej, dokler ne pride do zamišljene linije 45° - Ponovno zategnite narebričene vijake (26).
8.4. Prečni prislon (Slika 9)
●Vzemite prečni prislon (14) iz nosilnega držala in ga potisnite v utor (38) žagalne mize (1). ●Odvijte narebričeni vijak (32). - Obrnite prečni prislon (14) tako, da bo puščica (33) kazala na želeno kotno vrednost. ●Ponovno zategnite narebričeni vijak (32). - Za prirezovanje večjih delov obdelovancev je možno prečni prislon (14) podaljšati s prislonskim vodilom (25) od paralelnega prislona (7) (Slika 13).
Pozor!!
●Prislonskega vodila (25) ne potiskajte predaleč v smeri žagalnega lista. ●Razmak med prislonskim vodilom (25) in žagalnim listom (4) naj bi znašal približno 2 cm. 8.5. Kotna nastavitev (Slika 16) ●Odvijte pritrdilni gumb (9). ●Z obračanjem gumba nastavite na skali želeno kotno vrednost. - Aretiranje pritrdilni gumb v položaju želene kotne nastavitve.
SLO
9.0. Obratovanje
Pozor!!
●Po vsaki novi nastavitvi priporočamo izvesti poskusni rez, da lahko preverite nastavljene mere.
●Po vklopu žage počakajte da žagalni list doseže svoje največje število vrtljajev in šele potem začnete izvajati rezanje.
●Previdno pri zarezovanju!
9.1. Izvajanje vzdolžnih rezov (Slika 23)
Tu lahko prežagate obdelovanec v njegovi vzdolžni smeri.
En rob obdelovanca pritisnite na paralelni prislon (7) tako, da bo ravna stran nalegala na žagalno mizo (1). Zaščita žagalnega lista (2) mora biti zmeraj spuščana na obdelovanec.
Delovni položaj pri vzdolžnem rezanju ne sme nikoli biti v isti liniji kot poteka smer rezanja.
●Paralelni prislon (7) nastavite odgovarjajoče višini obdelovanca in želeni širini (glej 8.3.)
●Vključite žago
●Roke z zaprtimi prsti položite ravno na obdelovanec in potiskajte obdelovanec vzdolž paralelnega prislona (7) proti žagalnemu listu (4)
●Stransko vodilo z levo roko ali desno roko (odvisno od položaja paralelnega prislona) samo do sprednjega roba zaščitnega pokrova.
●Obdelovanec zmeraj potisnite do konca razcepne zagozde (5).
- Odpad pri rezanju ostane ležati na žagalni mizi (1) dokler se list žage (4) ne bo ponovno nahajal v mirovanju.
●Dolge obdelovance zavarujte pred prevračanjem ob koncu postopka žaganja (na primer s podstavnim stojalom, ipd.)
9.1.2. Rezanje ozkih obdelovancev (Slika 24)
●Vzdolžne reze obdelovancev s širino manjšo kot 120 mm je treba brezpogojno izvrševati s pomočjo potisnega dela (3). Potisni del je vsebovani v obsegu dobave. Obrabljeni oz. poškodovani potisni del je treba takoj zamenjati.
9.1.3. Rezanje zelo ozkih obdelovancev (Slika 25)
- Za vzdolžne reze zelo ozkih obdelovancev debeline manjše od 30 mm in manj je treba brezpogojno uporabljati potisni del (a).
●Pri tem je treba dati prednost nižji površini paralelnega prislona.
●Potisni leseni del ni zajet v obsegu dobave! (lahko ga dobite v dotičnih trgovinah) Obrabljeni potisni leseni del je treba pravočasno zamenjati.
9.1.4. Izvajanje zakritih rezov (Slika 26)
Z demontažno zaščito lista žage in z
brezstopenjskim nastavljanjem višine rezanja je možno izvajati zakrite in utorne reze.
●Odstranite zaščito žagalnega lista (2) (glej 7.3.)
●Razcepno zagozdo (5) nastavite za zakriti rez (glej 7.4.2.)
●Nastavite želeno globino rezanja (8.2.)
●Montirajte paralelni prislon (7) desno od žagalnega lista in ga nastavite na potrebno širino (8.3.2)
●Potisnite obdelovanec proti listu žage (4). Pri tem morate paziti, da bo obdelovanec čvrsto nalegal na žagalni mizi (1).
●Sosledje rezov je treba izbrati tako, da bodo odrezane letve odpadale na levi strani lista krožne žage, da bi zmanjšali zatikanje med prislonom in žagalnim listom (nevarnost vzvratnega odboja).
- Po končanem postopku rezanja je potrebno nemudoma ponovno montirati zaščito lista žage (2).
9.1.5. Izvajanje poševnih rezov (Slika 16/27)
Poševne reze praviloma izvajamo z uporabo paralelnega prislona (7).
●List žage (4) nastavite na želeno kotno vrednost (glej 8.5.).
●Paralelni prislon (7) nastavite glede na debelino in višino obdelovanca, ki ga boste žagali (glej 8.3.1).
●Rezanje izvajajte glede na debelino obdelovanca (glej 9.1.1. in 9.1.2 in 9.1.3.)
9.1.6. Izvajanje prečnih rezov (Slika 28)
●Prečni prislon (14) potisnite v enega od obeh utorov (a) na žagalni mizi (1) in ga nastavite na želeno kotno vrednost (glej 8.4.). Če bi bilo potrebno naknadno žagalni list (4) postavljati v prečni položaj, potem se uporabi tisti utor, ki bo onemogočal, da bi Vaša roka in prečni prislon prišla v kontakt z zaščito žagalnega lista.
●Po potrebi uporabite prislonsko vodilo (25).
- Obdelovanec čvrsto potisnite proti prečnemu prislonu (14).
● Vključite žago.
● Potiskajte prečni prislon (14) in obdelovanec v smeri žagalnega lista, da izvedete rez.
● Pozor: Zmeraj čvrsto držite vodeni obdelovanec, nikoli prosti obdelovanec, ki ga režete.
● Prečni prislon (14) zmeraj potiskajte naprej toliko, da bo obdelovanec popolnoma
prežagan.
● Ponovno izključite žago. Odpadke od žaganja odstranjujte šele potem, ko se je žagalni list
SLO
popolnoma ustavil.
10.0. Vzdrževanje
Pozor! Potegnite električni vtič iz električne omrežne vtičnice.
● Prah in umazanijo je treba redno odstranjevati iz stroja. Čiščenje boste najbolje izvajali s fino krtačko ali s krpo.
- Pri čiščenju plastičnih delov ne uporabljajte nobenih agresivnih čistilnih sredstev.
11.0. Naročanje nadomestnih delov
Pri naročanju nadomestnih delov je treba navesti
sledeče podatke:
Tip naprave ●Številko artikla naprave ●Identifikacijsko številko naprave - Številko nadomestnega dela za potrebni nadomestni del
HR

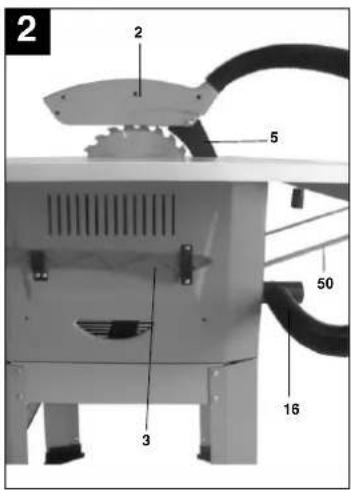

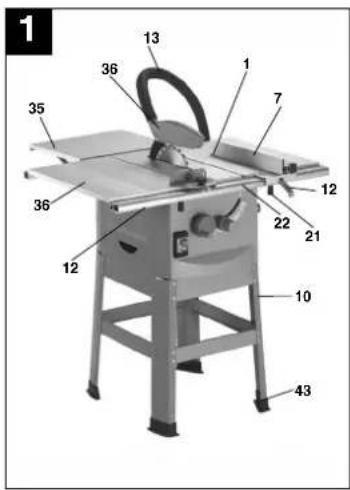

1. Opis naprave
1 Stol pile
2 Zaštita listova pile
3 Komad za guranje
4 List pile
5 Klin za cijepanje
6 Umetak za stol
16 Adaptor za odsisavanje
20 Pričvrsni vijak
35 Produljenje za stol
36 Proširenje za stol
37 Oslonac stola
50 Gumeni podlošci
2. Obseg dobave
●Namizna krožna žaga
●Žagin list iz trde kovine
9.1.2. Rezanje ozkih obdelovancev (sl. 24)
- Vzdolžni rezi na obdelovancih, širših od 120 mm, se morajo obvezno izvajati z dodatno pomočjo potisnega kosca (3). Potisni kosec je vključen v obseg dobave. Obrabljeni oziroma poškodovani potisni kosec takoj zamenjajte.
9.1.3. Rezanje zelo ozkih obdelovancev (sl. 25)
●Za vzdolžne reze na zelo ozkih obdelovancih, širine do 30 mm, se mora obvezno uporabljati potisna deska.
●Pri tem je treba dati prednost nižji površini vzporednega vodila.
●Potisna deska ni vključena v obseg dobave! (Na voljo je v ustrezni trgovini) Pravočasno zamenjajte obrabljeno potisno desko.
9.1.4. Izvajanje prikritih rezov žage (sl. 26)
Prikriti rezi in rezanje utorov so možni zaradi odstranljive zaščite žaginega lista in neprekinjeno nastavljive višine reza.
●Odstranite zaščito žaginega lista (2) (glej 7.3)
●Nastavite razcepni klin (5) za prikriti rez (glej 7.4.2)
●Nastavite želeno globino reza (8.2.)
Bamoumevno jo, da v roku ich 5 let ostanejo za Vlas v veljovi Vaše zakenite pravnice gleda jamstiva za proizvod.
Bunavčijs ošpi za oboracije Zvorsa Republica Namizjevi ali pašenacnih dašte regionalnoga glavnoga pročanoga partnerja kot depotilo k okalnim volajnim zakonskim predpisom. Prostimo, čo upočitovalo Vešo kontaklinė osobe v prelopi servien službi al na zpoda, navedenem nasovu servienų sluze.
⑱ GARANTI BELGESI
Mbnil Kolzni str. 19 W
BG-9000 Varna
Tel. 052 605254
HH Einheit Croatia ∅ ∅
Volka Ves 2
HR-19224 Lepalc
Tel 049 342 444. Fax 049 342 392
②GMA-Elektromechanika d.o.g
Cesta Andreia Bitterca 115
SLO 1000 Ljubilana
Tel 01/5838304, Fax 01/5193903
Ponats al druge vrste razmnožavanje dokumentacie in spromljajočih dokumentov proizvodov proizvajalca, tudi v izlečkih. je dovojeno samo z izreznim soglasjeni firme ISO GmbH.
HR
- NAMENSKA UPORABA
- POMEMBNI NAPOTKI
- VARNOSTNI NAPOTKI
- SLO
- VREDNOSTI EMISIJE HRUPA
- TEHNIČNI PODATKI
- PRED UPORABO
- MONTAŽA
- MONTAŽA PODNOŽJA (SLIKA 17/18)
- RAZŠIRITEV IN PODALJŠEK MIZE
- PODALJŠEK MIZE (SLIKA 19/20)
- RAZŠIRJENE MIZE (SLIKA 21/22)
- MONTAŽA / DEMONTAŽA ZAŠČITE LISTA ŽAGE (SLIKA 3)
- NAMERAVATE ŽAGATI
- NASTAVITE REŽNO ZAGOZDO (SLIKA 3/6/7/8)
- NASTAVITEV NA NAJVEČJE REZANJE (SLIKA 6/7/8)
- NASTAVITEV ZA ZAKRITE REZE (SLIKA 6/7/8)
- ZAMENJAVA NAMIZNEGA VLOŽKA (SLIKA 7)
- PARALELNI PRISLON
- OBRATOVANJE
- POZOR
- IZVAJANJE VZDOLŽNIH REZOV (SLIKA 23)
- REZANJE OZKIH OBDELOVANCEV (SLIKA 24)
- REZANJE ZELO OZKIH OBDELOVANCEV (SLIKA 25)
- IZVAJANJE ZAKRITIH REZOV (SLIKA 26)
- IZVAJANJE POŠEVNIH REZOV (SLIKA 16/27)
- IZVAJANJE PREČNIH REZOV (SLIKA 28)
- VZDRŽEVANJE
- NAROČANJE NADOMESTNIH DELOV
- HR
- OPIS NAPRAVE
- OBSEG DOBAVE
- REZANJE OZKIH OBDELOVANCEV (SL. 24)
- REZANJE ZELO OZKIH OBDELOVANCEV (SL. 25)
- IZVAJANJE PRIKRITIH REZOV ŽAGE (SL. 26)
- ⑱ GARANTI BELGESI
Znamka : Herkules
Model : TK 1800 UV
Kategorija : Žaga
