| Vrsta izdelka | Mešani plinski in električni štedilnik |
| Znamka | Rosieres |
| Model | RGV 75 WFM PN |
| Širina | 75 cm (745 mm) |
| Globina | 51 cm (510 mm) |
| Višina | 85-90 cm (standardno) |
| Približna teža | 50 kg |
| Napajanje s plinom | Zemeljski plin (G20/G25) ali UNP (G30/G31) glede na nastavitev |
| Električno napajanje | 220-240 V ~ 50/60 Hz |
| Skupna plinska moč | Do 11,75 kW (odvisno od konfiguracije) |
| Električna moč | 1500 W (za električno ploščo) |
| Število plinskih gorilnikov | 5 gorilnikov (pomožni, polhitri, hitri, štirikratna krona) |
| Vrsta gorilnikov | Pomožni (AUX), Polhitri (SR), Hitri (R), Štirikratna krona (QC) |
| Električna plošča | 1 električna plošča (6 stopenj ogrevanja) |
| Vžig | Vgrajen elektronski vžig |
| Varnost | Termočlen na gorilnikih, samodejni izklop ob ugasnitvi |
| Material površine | Emajl, nerjavno jeklo, krom (rešetke) |
| Vzdrževanje in čiščenje | Čiščenje z milnico, izogibajte se abrazivnim sredstvom |
| Nadomestni deli | Na voljo pri servisni službi Rosieres |
| Popravljivost | Injektorji, ventili, upori, ki jih lahko zamenja strokovnjak |
| Razred namestitve | Razred 3 (prosto vgradni) |
Pogosto zastavljena vprašanja - RGV 75 WFM PN ROSIERES
Vprašanja uporabnikov o RGV 75 WFM PN ROSIERES
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Kuhalnik v formatu PDF brezplačno! Poiščite svoja navodila RGV 75 WFM PN - ROSIERES in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. RGV 75 WFM PN znamke ROSIERES.
NAVODILA ZA UPORABO RGV 75 WFM PN ROSIERES
Varnostna navodila 38 1. Vgradnja in priključitev 39 1.1. Vgradnja 39 1.2. Ustrezen prostor 39 2.1. Priključitev na električno omrežje 39 2.2. Priključitev plina 39 2.3. Prilagajanje kuhalne plošče za drugo vrsto plina 40 2.4. Nastavljanje minimalnega plamena gorilnika 40 3. Uporaba kuhalne plošče – navodila za uporabnika 40 3.1. Uporaba gorilnikov 40 3.2. Uporaba električnih kuhališč 40 4. Vzdrževanje in čiščenje 41 5. Servisiranje 41 6. Varstvo okolja 41
KAZALO

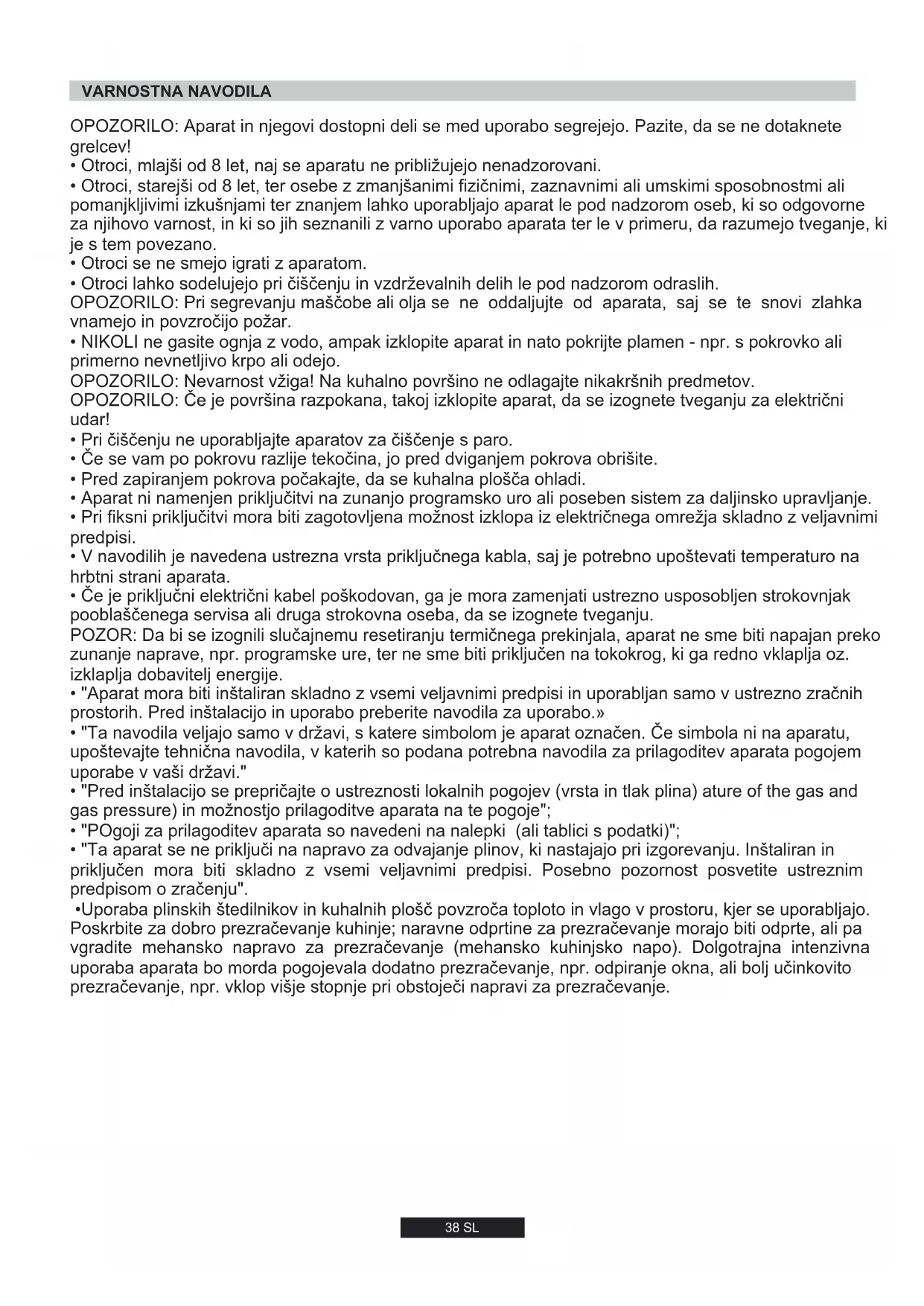

Vsa dela je treba izvajati pri odklopljenem napajanju.
OPOZORILO: Aparat in njegovi dostopni deli se med uporabo segrejejo. Pazite, da se ne dotaknete grelnikov!
- Otroci, mlajši od 8 let, naj se aparatu ne približujejo nenadzorovani.
- Otroci, starejši od 8 let, ter osebe z zmanjšanimi fizičnimi, zaznavnimi ali umskimi sposobnostmi ali pomanjkljivimi izkušnjami ter znanjem lahko uporabljajo aparat le pod nadzorom oseb, ki so odgovorne za njihovo varnost, in ki so jih seznanile z varno uporabo aparata ter le v primeru, da razumejo tveganje, ki je s tem povezano.
- Otroci se ne smejo igrati z aparatom.
- Otroci lahko sodelujejo pri čiščenju in vzdrževalnih delih le pod nadzorom odraslih.
OPOZORILO: Pri segrevanju maščobe ali olja se ne oddaljujte od aparata, saj se te snovi zlahka vnamejo in povzročijo požar.
- NIKOLI ne gasite ognja z vodo, ampak izklopite aparat in nato pokrijte plamen – npr. s pokrovko ali primerno negorljivo krpo ali odejo.
OPOZORILO: Nevarnost vžiga! Na kuhalno površino ne odlagajte nikakršnih predmetov.
OPOZORILO: Če je površina razpokana, takoj izklopite aparat, da se izognete tveganju za električni udar!
- Pri čiščenju ne uporabljajte aparatov za čiščenje s paro.
- Če se vam po pokrovu razlije tekočina, jo pred dviganjem pokrova obrišite. Pred zapiranjem pokrova počakajte, da se kuhalna plošča ohladi.
- Aparat ni namenjen priključitvi na zunanjo programsko uro ali poseben sistem za daljinsko upravljanje.
- Pri fiksni priključitvi mora biti zagotovljena možnost izklopa iz električnega omrežja skladno z veljavnimi predpisi. V navodilih je navedena ustrezna vrsta priključnega kabla, saj je potrebno upoštevati temperaturo na hrbtni strani aparata.
- Če je priključni električni kabel poškodovan, ga mora zamenjati ustrezno usposobljen strokovnjak pooblaščenega servisa ali druga strokovna oseba, da se izognete tveganju.
POZOR: Da bi se izognili slučajnemu resetiranju termičnega prekinjala, aparat ne sme biti napajan preko zunanje naprave, npr. programske ure, ter ne sme biti priključen na tokokrog, ki ga redno vklaplja oz. izklaplja dobavitelj energije.
- Aparat mora biti instaliran skladno z vsemi veljavnimi predpisi in uporabljan samo v ustrezno zračnih prostorih. Pred instalacijo in uporabo preberite navodila za uporabo.
- Ta navodila veljajo samo v državi, s katere simbolom je aparat označen. Če simbola ni na aparatu, upoštevajte tehnična navodila, v katerih so podana potrebna navodila za prilagoditev aparata pogojem uporabe v vaši državi.
- Pred instalacijo se prepričajte o ustreznosti lokalnih pogojev (vrsta in tlak plina) in možnostjo prilagoditve aparata na te pogoje.
- Pogoji za prilagoditev aparata so navedeni na nalepki (ali tablici s podatki).
- Ta aparat se ne priključi na napravo za odvajanje plinov, ki nastajajo pri izgorevanju. Inštaliran in priključen mora biti skladno z vsemi veljavnimi predpisi. Posebno pozornost posvetite ustreznim predpisom o zračenju.
- Uporaba plinskih štedilnikov in kuhalnih plošč povzroča toploto in vlago v prostoru, kjer se uporabljajo. Poskrbite za dobro prezračevanje kuhinje; naravne odprtine za prezračevanje morajo biti odprte, ali pa vgradite mehansko napravo za prezračevanje (mehansko kuhinjsko napo). Dolgotrajna intenzivna uporaba aparata bo morda pogojevala dodatno prezračevanje, npr. odpiranje okna, ali bolj učinkovito prezračevanje, npr. vklop višje stopnje pri obstoječi napravi za prezračevanje.
1. VGRADNJA IN PRIKLJUČITEV
VGRADNJA IN PRIKLJUČITEV GOSPODINJSKEGA APARATA JE DOKAJ ZAPLETEN POSTOPEK, KI MORA BITI OPRAVLJEN BREZHIBNO, SICER OBSTAJA TVEGANJE ZA VARNOST UPORABNIKA. ZATO PRIPOROČAMO, DA DELO PREPUSTITE USTREZNO USPOSOBLJENIM STROKOVNJAKOM, KI BODO PRI TEM UPOŠTEVALI TUDI VSE VELJAVNE PREDPISE. PROIZVAJALEC NE PREVZEMA ODGOVORNOSTI ZA ŠKODO ALI POŠKODBE ZARADI NEPRAVILNE VGRADNJE IN PRIKLJUČITVE.
1.1. VGRADNJA
Kuhalna plošča je namenjena vgradnji v kuhinjski pult debeline med 25 in 45 mm, ki so odporne na temperature do 100 °C. Mere izreza v kuhinjskem pultu so prikazane na sliki 2.
Če namestite kuhalno ploščo ob visoko kuhinjsko omarico na eni strani, mora biti razdalja med kuhalno ploščo in stranico omarice vsaj 15 cm (gl. sliko 4), kuhalna plošča pa mora biti na zadnji strani od zidu oddaljena vsaj 5,5 cm.
Razdalja med kuhalno ploščo in elementom nad njo (npr. kuhinjsko napo) mora znašati vsaj 70 cm (slika 4).
Če je pod vgradno kuhalno ploščo prazen prostor, mora biti dostop do nje s spodnje strani onemogočen z vgradnjo predelne stene iz izolacijskega materiala (les ali podoben material) (slika 3).
Pomembno: Na sliki 1 je prikazano nameščanje tesnila.
Kuhalna plošča je opremljena s sponkami za pritrditev, ki jih namestite v za to predvidene luknje na spodnji strani kuhalne plošče.
Če je kuhalna plošča širine 60 cm vgrajena nad pečico, ki ni opremljena z ventilatorskim sistemom za hlajenje, priporočamo, da z izrezom v kuhinjski omarici omogočite pravilno kroženje zraka.
Površina odprtine za zračenje mora biti vsaj 300 cm2, izrežite pa jo tako, kot je to prikazano na sliki 5.
Če vgradite nad pečico kuhalno ploščo širine 75 cm, mora biti pečica opremljena z ventilatorjem za hlajenje.
1.2. USTREZEN PROSTOR
Aparat mora biti instaliran skladno z vsemi veljavnimi predpisi in uporabljan samo v ustrezno zračnih prostorih. Pred instalacijo in uporabo preberite navodila za uporabo.
Upoštevajte, da plinski kuhalniki v prostoru, kjer se uporabljajo, ustvarjajo toploto in vlago. Zato morate poskrbeti za primerno zračenje ali s pomočjo odprtin, ki omogočajo izmenjavo zraka, ali s pomočjo kuhinjske nape, ki odvaja zrak na prosto. Ob intenzivni ali dolgotrajni rabi kuhalne plošče bo morda potrebno dodatno zračenje, na primer z odpiranjem okna na prosto ali povečanje stopnje hitrosti delovanja električnega ventilatorja, če je prostor z njim opremljen.
Če v kuhinji ni možno namestiti kuhinjske nape, lahko na zunanji zid ali na okno namestite električni ventilator, če je prostor opremljen z odprtinami za zračenje.
Električni ventilator mora biti takšne zmogljivosti, da omogoča izmenjavo zraka v prostoru v celoti 3- do 5-krat na uro. Pri priključitvi je potrebno upoštevati vse veljavne predpise.
2.1. PRIKLJUČITEV NA ELEKTRIČNO OMREŽJE
Prepričajte se, da vrednosti v hišnem električnem omrežju ustrezajo predpisanemu napajanju in napetosti. Podatki so navedeni na tablici na zunanji strani kuhalne plošče.
Kuhalna plošča mora biti ozemljena. Proizvajalec ne prevzema odgovornosti za morebitno škodo ali poškodbe v primeru neupoštevanja teh navodil. Če kuhalna plošča ni opremljena z vtikačem, uporabite ustrezen vtikač za obremenitev, navedeno na tablici s podatki. Ozemljitveni vod je obarvan rumeno/zeleno. Vtikač mora biti dosegljiv tudi po vgradnji.
V primeru fiksne priključitve je potrebno vgraditi prekinjalo.
Če je priključni električni kabel poškodovan, ga mora zamenjati ustrezno usposobljen strokovnjak pooblaščenega servisa, da se izognete morebitnemu tveganju.
Ozemljitveni vod (obarvan rumeno/zelena) mora biti vsaj 10 mm daljši od faze in nule.
Presek kabla mora po velikosti ustrezati odvzemni moči kuhalne plošče. Prosimo, da preverite vrednosti, navedene na tablici s podatki, in se prepričate, da je uporabljen kabel tipa 3 × 0.75 mm2 H05 V2V2-F.
| Napajanje | Faza | L | rjava Žica |
| Ozemljitev | zelena/rumena Žica | ||
| Nula | N | modra Žica |
Če aparat ni opremljen s priključnim električnim kablom in vtičem, ali z drugo napravo za izključitev iz električnega omrežja z ločenimi kontakti na vseh polih, ki zagotavlja popolno izključitev v primeru preobremenjenosti v pogojih kategorije II, mora biti v navodilih za priključitev navedeno, da mora biti naprava za izključitev vgrajena v fiksni priklop skladno z vsemi veljavnimi predpisi.
2.2. PRIKLJUČITEV PLINA
Vsa potrebna dela morajo opraviti ustrezno usposobljene strokovne osebe skladno z vsemi veljavnimi predpisi.
Med priključevanjem mora biti kuhalna plošča izklopljena iz električnega omrežja.
Na tablici s podatki je navedena vrsta plina, za katero je kuhalna plošča tovarniško prirejena. Pred priključitvijo na dovod plina ali plinsko jeklenko preverite, da je kuhalna plošča prirejena za izbrano vrsto plina. V nasprotnem primeru morate opraviti v nadaljevanju opisane prilagoditve.
Če kuhalno ploščo priključite na tekoči plin (v jeklenki), uporabite regulatorje tlaka skladno z vsemi veljavnimi predpisi.
Uporabiti smete samo take cevi, podložke in tesnila, ki so skladni z vsemi veljavnimi predpisi.
Nekaterim modelom je priložen konusni priključek, ki je v določenih državah predpisani način priključitve. Na sliki 8 so prikazani različni načini priključevanja (CY cilindrični, CO konusni). V vsakem primeru pa mora biti cilindrični del priključka priključen na kuhalno ploščo.
Če za priključitev plina uporabite gibljivo cev, dolžina cevi ne sme presegati 2 m.
Gibljivo cev namestite tako, da ne more priti v stik s premičnimi deli ohišja (npr. predalom). Pazite, da je ne napeljete mimo mest, kjer obstaja možnost, da bi prišlo do oviranja pretoka zaradi stisnjenosti.
Da bi preprečili morebitno poškodbo kuhalne plošče, pri priključevanju upoštevajte spodaj navedeno zaporedje (slika 6):
1) Kot je prikazano na skici, sestavite dele v naslednjem zaporedju:
A: 1/2 moški cilindrični adapter B: 1 tesnilo C: 1/2 ženski adapter za plin, konusni-cilindrični ali cilindrični-cilindrični 2) Zategnite spoje s pomočjo ključa; ne pozabite pravilno namestiti cevi. 3) Priključek C namestite na cev za dovod plina; uporabite togo bakreno cev ali gibljivo cev iz nerjavečega jekla.
POMEMBNO: Preverite, da spoji ne puščajo; uporabite milnico. Nikoli ne preverjajte tesnosti z odprtim plamenom! Prepričajte se tudi, da gibljiva cev ne more priti v stik s premičnimi deli omarice (npr. predalom) ter da je napeljana tako, da se ne more poškodovati.
Opozorilo: Če zavohate plin v bližini kuhalne plošče, takoj zaprite dovod plina do kuhalne plošče ter pokličite strokovnjaka. Ne poskušajte ugotoviti mesta puščanja z odprtim plamenom!
2.3. PRILAGAJANJE KUHALNE PLOŠČE ZA DRUGO VRSTO PLINA
Kuhalno ploščo prilagodite za drugo vrsto plina na naslednji način: - odstranite mreže za posodo in gorilnike - namestite šesterokotni ključ (7 mm) na nosilec gorilnika (slika 7) - odvijte šobo in jo nadomestite z ustrezno za izbrano vrsto plina (gl. vrsto plina na tablici s podatki)
2.4. NASTAVLJANJE MINIMALNEGA PLAMENA GORILNIKA
Po vžiganju gorilnikov obrnite gumb na minimalno stopnjo, nato pa odstranite gumb (povsem enostavno, z rahlim pritiskom).
Z majhnim izvijačem lahko regulirate vijak, kot je to prikazano na sliki 9. Z obračanjem vijaka na desno dotok plina zmanjšate, z obračanjem vijaka na levo pa dotok plina povečate. Na ta način nastavite velikost plamena na približno 3 do 4 mm, nato pa ponovno namestite gumb. Če uporabljate plin LPG (v jeklenkah), vijak za nastavljanje minimalnega plamena obrnite do konca na desno.
Ko prilagodite kuhalno ploščo za drugo vrsto plina, nadomestite tudi tablico s podatki o vrsti plina z ustrezno (priložena kuhalni plošči), tako da se podatki ujemajo z vrsto plina, za katero je kuhalna plošča prilagojena.
3. UPORABA KUHALNE PLOŠČE NAVODILA ZA UPORABNIKA
Dovoljena je samo namenska uporaba kuhalne plošče, tj. za kuhanje v gospodinjstvih. Drugačna uporaba ni dovoljena in predstavlja tveganje za uporabnika. Proizvajalec ne prevzema odgovornosti za poškodbe ali škodo zaradi nenamenske uporabe.
3.1. UPORABA GORILNIKOV
Gorilnik prižgete tako, da pridržite npr. vžigalico ob gorilniku, pritisnete na gumb za izbrani gorilnik in ga obrnete na levo. Če gorilnika nekaj dni niste uporabljali, pred prižiganjem počakajte nekaj sekund, kar omogoči uhajanje zraka, ki je morda prisoten v ceveh. Pri kuhalnih ploščah, opremljenih z elektronskim vžigom, pa: - pritisnite na gumb za izbrani gorilnik in ga obrnite na levo, na simbol iskre; - s pritiskom na gumb za proizvajanje isker prižgite plamen. Pri kuhalnih ploščah, opremljenih s samodejnim vžigom, pa enostavno pritisnite na gumb za izbrani gorilnik in ga obrnite na simbol iskre. Sistem za vžig bo proizvajal iskre, dokler pritiskate na gumb. Če plamen v roku 5 sekund ne zagori, obrnite gumb nazaj na 0 in poskusite ponovno. Pri modelih, ki so opremljeni z varnostnim priključkom, ki prekine dotok plina, če plamen slučajno ugasne, gorilnike prižigate na enak način, toda pri tem morate paziti, da ohranite pritisk na gumb še 5 do 6 sekund potem, ko plamen zagori.
Pozor:
Pred prižiganjem gorilnikov se prepričajte, da so vsi deli pravilno nameščeni.
KORISTEN NASVET
Priporočamo, da uporabljate posodo z ravnim dnom in ustrezne velikosti za izbrani gorilnik (gl. Razpredelnico):
Razpredelnica A
| Vrsta Gorilnika | Min. Posode (cm) | Maks. Posode (cm) | |
| AUX | Pomožni gorilnik | ≥ 10 | ≤ 18 |
| SR | Srednje hitri gorilnik | ≥ 12 | ≤ 24 |
| R | Hitri gorilnik | ≥ 16 | ≤ 26 |
| QC/DC | Gorilnik s 4 kronami / Dvojna obroč gorilnik | ≥ 18 | ≤ 26 |
| TC | Trojna krona | ≥ 18 | ≤ 26 |
Če uporabite manjšo posodo, zmanjšajte plamen, tako da ne sega izpod dna posode. Ne uporabljajte posode s konkavnim ali konveksnim dnom.
Poseben odstranljiv nosilec, ki je dobavljiv z nekaterimi modeli, se sme uporabljati samo s pomožnim gorilnikom.
OPOZORILO: Če plamen slučajno ugasne, obrnite gumb v izklopljeni položaj in počakajte vsaj 1 minuto, šele nato ponovno prižgite gorilnik.
Če po večletni uporabi opazite, da se gumbi težje obračajo, je to znak, da jih je treba podmazati. Obrnite se na najbližji pooblaščeni servis.
3.2. UPORABA ELEKTRIČNIH KUHALIŠČ
Obrnite gumb na ustrezno stopnjo, skladno z želeno temperaturo kuhališča. Osvetli se kontrolna lučka kuhališča in kuhališče se začne segrevati.
Ko ste s kuhanjem zaključili, obrnite gumb na "0". (Slika 10). Kuhališče naj ne bo vklopljeno, če na njem ni posode. Zelo pomembno je, da kuhate v posodi ustrezne velikosti in ustreznega premera dna. Največji dovoljeni premer dna je 14 cm, dno pa mora biti povsem ravno.
Ko prvič vklopite kuhališče, ga pustite 5 minut, da se segreva prazno, šele potem položite nanj posodo. To je potrebno zato, da se toplotno odporna prevleka, s katero je prevlečeno kuhališče, zaradi toplote strdi.
Kuhališča čistite z mokro krpo in ustreznim čistilom. Za odstranjevanje ostankov hrane ne uporabljajte noža ali drugih trdih, ostrih predmetov. Po čiščenju za nekaj trenutkov vklopite kuhališče, da se posuši, vendar naj ne bo nikoli vklopljeno več kot par sekund, če na njem ni posode.
| Stopnja | Moč (W) | Moč (W) | Pojasnilo |
| 0 | 0 | 0 | Izklopljeno |
| 1 | 100 W | 135 W | Segrevanje |
| 2 | 180 W | 220 W | Kuhanje na nizki temperaturi |
| 3 | 250 W | 300 W | Kuhanje na nizki temperaturi |
| 4 | 500 W | 850 W | Kuhanje, pečenje, segrevanje do vrelišča |
| 5 | 750 W | 1150 W | Kuhanje, pečenje, segrevanje do vrelišča |
| 6 | 1000 W | 1500 W | Kuhanje, pečenje, segrevanje do vrelišča |
Ustrezna posoda (Slika 11)
Upoštevajte, da imajo večje posode tudi večjo grelno površino. Zato je jed v večji posodi hitreje kuhana kot v manjši posodi, ki ima manjšo grelno površino.
Vedno izberite ustrezno veliko posodo za količino, ki jo želite skuhati. Ne kuhajte v premajhnih posodah, predvsem jedi z veliko tekočine, da se izognete kipenju. Če uporabite zelo veliko posodo za kuhanje živil, ki so zelo hitro kuhana, se bo živilo, npr. klobase, in tekočina oprijelo dna in sten in del ga bo ostal v posodi. Za sladke jedi priporočamo kuhanje v posodah s pokrovom. Sladkor in sokove, ki bi brizgali iz nepokrite posode, je zelo težko očistiti.
To je še posebej pomembno upoštevati pri posodah, namenjenih pečenju ali kuhanju pod tlakom pri visokih temperaturah.
Ne vžigajte gorilnikov, če na njih ni posode oziroma je na njih prazna posoda. Primernost svoje posode ugotovite s pomočjo spodnjih kriterijev:
Posoda mora biti težka.
Posoda mora v celoti prekrivati površino gorilnika; lahko je nekoliko večja, toda ne manjša.
Dno mora biti povsem ravno in se dobro prilegati kuhalni površini.
- Da bi kar najbolje izrabili odlike električnih kuhališč in porabili kar najmanj energije, uporabljajte samo posodo s povsem ravnim dnom. Premer dna posode naj bo kar se da podoben premeru kuhališča, nikoli manjši. Dno posode naj bo vedno čisto; pazite, da se vam živilo ne razlije ali raztrosi po kuhalni plošči. Na kuhališče ne postavljajte praznih posod; kuhališča ne puščajte vklopljenega, če na njem ni posode.
4. VZDRŽEVANJE IN ČIŠČENJE
Pred čiščenjem počakajte, da se vsi deli ohladijo. Potegnite vtikač iz vtičnice ali odvijte varovalko, da izključite kuhalno ploščo iz električnega omrežja.
Otroci lahko sodelujejo pri čiščenju in vzdrževalnih delih le pod nadzorom odraslih.
Nikoli ne uporabljajte grobih čistil ali čistilnih pripomočkov; korozivnih detergentov, belil ali kislin. Izogibajte se tudi kislim ali alkalnim snovem (limonin sok, kis ipd.) na emajliranih ali lakiranih površinah ali površinah iz nerjavečega jekla.
Za čiščenje emajliranih, lakiranih ali kromiranih površin uporabljajte toplo milnico in blagi detergent. Površine iz nerjavečega jekla čistite z namenskim čistilom.
Gorilnike čistite z milnico; lesk jim lahko povrnete z namenskim čistilom za nerjaveče jeklo. Po čiščenju jih obrišite do suhega in ponovno namestite.
Pomembno je, da so gorilniki pravilno sestavljeni.
Kromirane mreže in gorilniki
Kromirane mreže in gorilniki z uporabo potemnijo. To je običajen pojav, ki se mu ni mogoče izogniti, ki pa na delovanje kuhalne plošče ne vpliva.
Pri pooblaščenem servisu lahko naročite nadomestne dele.
5. SERVISIRANJE
Preden se obrnete na pooblaščeni servis, preverite:
da je vtikač pravilno v vtičnici;
da je dovod plina brezhiben;
Če vam ne uspe odpraviti nepravilnosti v delovanju, izključite kuhalno ploščo in pokličite najbližji pooblaščeni servis.
6. VARSTVO OKOLJA
Ta naprava je označena v skladu z določili Evropske direktive 2012/19/EU o odpadni električni in elektronski opremi (OEEO). OEEO so tako snovi, ki onesnažujejo okolje (lahko negativno učinkujejo na okolje) kot osnovni sestavni deli (ki jih je treba ponovno uporabiti). Pomembno je pravilno ravnati z OEEO, da pravilno odstranimo in zavržemo vse snovi, ki onesnažujejo okolje, ter obnovimo in recikliramo vse
materiale.
Kot posamezniki lahko pomembno vplivamo na to, da OEEO ne postane okoljska težava; upoštevati moramo le nekaj osnovnih pravil:
Z OEEO ne smemo ravnati kot z ostalimi hišnimi odpadki. - OEEO moramo odnesti v ustrezne centre za zbiranje odpadkov, ki jih upravlja občina ali pooblaščeno podjetje. V več državah imajo urejen prevzem večjih kosov OEEO na domu. - Ob nakupu nove lahko staro napravo vrnemo prodajalcu, ki jo je dolžan brezplačno prevzeti na osnovi ena za eno, če je oprema enake vrste in ima enake funkcije kot dobavljena.
Deli aparata, ki prihajajo v stik z živili, so izdelani skladno z določili, navedenimi v direktivi 89/106.
Aparat ustreza evropskim smernicam št. 2009/142/EC ter kasnejšim spremembam in dopolnitvam.
Z oznako C na tem proizvodu izjavljamo, na lastno odgovornost, da je proizvod skladen z vsemi evropskimi zahtevami o varnosti, zdravju in varstvu okolja, ki se v zakonodaji nanašajo na ta izdelek.
Proizvajalec ne prevzema odgovornosti za morebitne tiskarske napake v tej knjižici. Pridržujemo si pravico do sprememb na izdelku brez predhodnega obvestila.
Razpredelnica 1
| VGRADNE PLOŠCE | |||||||||||
| Tip/Referenca | PLV6S | PLV7S | |||||||||
| Število gorilnikov/kuhališč | 3plinski | 3plinski | 3plinski | 4plinski | 3plinski+E | 5plinski | 5plinski | 5plinski | 4plinski | 4plinski | 4plinski |
| Pomožni gorilnik (AUX) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Srednje hitri gorilnik (SR) | - | - | - | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 |
| Hitri gorilnik (R) | 1 | 1 | 1 | 1 | - | 2 | 2 | 2 | 1 | 1 | 1 |
| Ultrahitri gorilnik (UR) | - | - | - | - | - | - | - | - | - | - | - |
| Gorilnik s 4 kronami (QC) | - | - | 1 | - | - | 1 | - | - | 1 | - | - |
| trojna krona (TC) | - | 1 | - | - | - | - | 1 | - | - | 1 | - |
| Dvojna obroč gorilnik (DC) | 1 | - | - | - | - | - | - | 1 | - | - | 1 |
| Elektricno kuhališće | - | - | - | - | 1 | - | - | - | - | - | - |
| Varnostna naprava | JA | ||||||||||
| Vžig | JA | ||||||||||
| Razred priključitve | 3 | 3 | 3 | 3 | 3 | 3 3 | 3 3 3 | ||||
| Mere aparata (mmxmm) | 595X510 | 745X510 | 745X510 | ||||||||
| 860X510 | |||||||||||
| Vrsta plina / Moč | |||||||||||
| Moč (kW) | 7,5 | 7,3 | 7,1 | 7 | 4,5 | 11,35 | 11,55 | 11,75 | 8,85 | 9,05 | 9,25 |
| G20 20 mbar (N.G.) (l/h) | 714 | 695 | 676 | 667 | 429 | 1081 | 1100 | 1119 | 843 | 862 | 881 |
| Priložen nadomsten komplet šob za plin LPG | |||||||||||
| Moč (kW) | 7,5 | 7,3 | 7,1 | 7 | 4,5 | 11,35 | 11,55 | 11,75 | 8,85 | 9,05 | 9,25 |
| G30/G31 30/30 mbar (LPG) (g/h) | 546 | 531 | 516 | 509 | 327 | 825 | 840 | 855 | 644 | 658 | 673 |
| Vhodna moč | |||||||||||
| Napetost (V) / Frekvenca (Hz) | 220-240 V / 50-60 Hz | ||||||||||
| Elektrica priključna moč (W) | 1 | 1 | 1 | 1 | 1500 | 1 1 1 | 1 1 1 | ||||
Aparat je namenjen za neprofesionalno uporabo v gospodinjstvih.
Če kuhalno ploščo namestite ob visoko kuhinjsko omarico na eni strani, mora biti razdalja med kuhalno ploščo in stranico omarice vsaj 15 cm (glej sliko 4). Kuhalna plošča mora biti na zadnji strani oddaljena od stene vsaj 5,5 cm.
Razdalja med kuhalno ploščo in elementom nad njo (npr. kuhinjskim aspiratorjem) mora biti vsaj 70 cm (slika 4).
Če je pod vgradno ploščo prazen prostor, mora biti dostop do nje z donje strani onemogočen z vgradnjo pregradne plošče iz izolacijskega materiala (les ali podoben material) (slika 3).
Pomembno: Na sliki 1 je prikazano nameščanje tesnilne gume.
Različne vrste spojnic (CY = cilindrična, CO = konusna). V vsakem primeru se cilindrični del spojnice poveže s kuhalno ploščo.
Če za priključitev plina uporabljate upogljivo cev, dolžina cevi ne sme presegati 2 m.
Upogljivo cev namestite tako, da ne more priti v stik s premičnimi deli pohištva (npr. predalom). Pazite, da je ne raztegnete poleg mesta, kjer obstaja možnost, da pride do oviranja pretoka zaradi stisnjenosti cevi.
Da bi preprečili morebitno poškodbo kuhalne plošče, pri priključevanju upoštevajte spodaj navedeni vrstni red (slika 6):
1) Kot je prikazano na skici, sestavite dele v naslednjem vrstnem redu:
A: 1/2 moški cilindrični adapter
B: 1 / 2 dihtung
C: ½ ženski adapter za plin, konusno-cilindrični ali cilindrično-cilindrični
2) Zategnite spojeve s ključem; ne pozabite pravilno namestiti cevi.
3) Priključek C namestite na cev za dovod plina; upotrebite trdo bakreno cev ali upogljivo cev iz nerjavečega jekla.
POMEMBNO OPOZORILO: po priključitvi s pomočjo milnice preverite, da na spojih ni uhajanja plina. ZA PREVERJANJE NIKOLI NE UPORABLJAJTE ODPRTEGA PLAMENA.
Prav tako preverite, da upogljiva cev ne prihaja v stik z gibljivimi deli okoliškega pohištva (npr. predali) ter da ni nameščena na mestu, kjer bi lahko bila poškodovana.
Opozorilo: če v bližini naprave zavohate plin, zaprite glavni plinski ventil in se obrnite na pooblaščeni servis. Ne iščite mesta uhajanja plina z odprtim plamenom.
2.3. PRILAGODITEV KUHALNE PLOŠČE RAZLIČNIM VRSTAM PLINA
Kuhalno ploščo prilagodite drugi vrsti plina na naslednji način: - odstranite rešetke in gorilnike - namestite šestrobni ključ (7 mm) na nosilec gorilnika (slika 7) - odvijte šobe in jih zamenjajte z ustreznimi za izbrano vrsto plina (glej vrsto plina na tablici s podatki) - ponovno namestite gorilnike
2.4. NASTAVITEV MINIMALNEGA PLAMENA GORILNIKA
Ko prižgete gorilnike, obrnite krmilni gumb na najnižjo nastavitev in nato odstranite gumb (lahko ga rahlo izvlečete z rahlim pritiskom).
Z majhnim izvijačem lahko nastavite vijak za uravnavanje, kot je prikazano na sliki 9. Z obračanjem vijaka v desno zmanjšujete dotok plina, z obračanjem v levo pa povečujete dotok plina. Na ta način uravnavajte višino plamena na približno 3 do 4 mm, nato ponovno namestite gumb.
Če uporabljate utekočinjen naftni plin (UNP) (v jeklenkah), vijak za nastavitev minimalnega plamena obrnite do konca v desno.
Po opravljeni nastavitvi na novo vrsto plina zamenjajte staro nalepko na napravi z novo (dobavljeno je s ploščo), ki ustreza vrsti plina, na katero je kuhalna plošča prilagojena.
3. UPORABA KUHALNE PLOŠČE – NAVODILA ZA UPORABNIKE
Dovoljena je samo namenska uporaba kuhalne plošče, tj. za kuhanje v gospodinjstvih. Drugačna uporaba ni dovoljena in predstavlja nevarnost za uporabnika. Proizvajalec ne prevzema odgovornosti za poškodbe ali škodo, nastalo zaradi nenamenske uporabe.
OPOZORILO: Nevarnost požara! Na kuhalno površino ne odlagajte nobenih predmetov.
3.1. UPORABA GORILNIKOV
Gorilnik boste prižgali tako, da npr. vžigalico pridržite ob gorilnik, pritisnete na gumb za izbrani gorilnik in ga obrnete v levo.
Če gorilnika niste uporabljali več dni, pred vžigom počakajte nekaj sekund, kar bo omogočilo odhod zraka, ki je morda prisoten v ceveh.
Pri ploščah, opremljenih z elektronskim vžigom, je treba: pritisniti na gumb za izbrani gorilnik in ga obrniti v levo, na simbol iskre; s pritiskom na gumb za izbijanje isker prižgete plamen. Pri kuhalnih ploščah, opremljenih s samodejnim vžigom, pa enostavno pritisnite na gumb za izbrani gorilnik in ga obrnite na simbol iskre. Sistem za vžig bo proizvajal iskre, dokler pritiskate na gumb. Če plamen v roku 5 sekund ne zagori, obrnite gumb nazaj na 0 in poskusite ponovno.
Pri modelih, ki so opremljeni z varnostnim priključkom, ki prekine dovod plina, če se plamen slučajno ugasne, gorilnike prižigate na isti način, vendar pri tem morate paziti, da držite gumb še 5 do 6 sekund po tem, ko plamen začne goreti.
Pozor:
Pred vžigom gorilnika se prepričajte, da so vsi deli pravilno nameščeni.
KORISTEN NAMIG:
Priporočamo, da uporabljate posodo z ravnim dnom in ustrezne velikosti za izbrani gorilnik (glej Tabelo):
NIKOLI NE UPORABLJAJTE POSODE, ki presega rob plošče.
Tabela A
| Vrsta gorionika | Ø posude (cm Min) | Ø posude (cm Max) | |
| AUX | Pomočni gorionik | ≥10 | ≤ 18 |
| SR | Srednje brzi gorionik | ≥12 | ≤ 24 |
| R | Brzi gorionik | ≥16 | ≤ 26 |
| QC/DC | Gorionik sa Četvorostrukim vencem/ Dvostruki prsten plamenika | ≥18 | ≤ 26 |
| TC | Trostruka kruna | ≥18 | ≤ 26 |
Če uporabljate manjšo posodo, zmanjšajte plamen, tako da ne sega čez dno posode. Ne uporabljajte posode s konkavnim ali konveksnim dnom.
Posebna snemljiva podpora, ki se dobavi pri nekaterih modelih, se sme uporabljati samo na pomožnem gorilniku.
OPOZORILO: Če plamen po naključju ugasne, obrnite gumb v položaj izključeno in počakajte vsaj 1 minuto, šele nato ponovno prižgite gorilnik.
Če po večletni uporabi opazite, da se gumbi težje vrtijo, je to znak, da jih je treba namazati. Obrnite se na najbližji pooblaščeni servis.
3.2. UPORABA ELEKTRIČNIH KUHALIŠČ
Obrnite gumb na ustrezno stopnjo, v skladu z želeno temperaturo grelne površine. Zasveti kontrolna lučka grelne površine in grelna površina začne se segrevati. Ko končate s kuhanjem, obrnite gumb na "O" (slika 10). Grelna površina naj ne bo vključena, če na njej ni posode. Zelo pomembno je, da kuhate v posodi ustrezne velikosti in ustreznega premera dna. Največji dovoljeni premer dna je 14 cm, dno pa mora biti popolnoma ravno.
Ko prvič vključite grelno površino, jo pustite 5 minut, da se greje prazna, šele nato nanjo položite posodo. To je potrebno zato, da se toplotno odporni površinski sloj, s katerim je prevlečena grelna površina, zaradi toplote strdi.
Dno mora biti popolnoma ravno in se mora dobro prilegati kuhalni površini.
Da bi najbolje izkoristili lastnosti električnih grelnih površin in porabili čim manj energije, uporabljajte samo posodo s popolnoma ravnim dnom. Premer dna posode naj bo čim bolj podoben premeru grelne površine, nikoli manjši. Dno posode naj bo vedno čisto; pazite, da vam meso ne pade ali se ne razbaca po kuhalni plošči. Na grelne površine ne postavljajte praznih posod; grelnih površin ne puščajte vključenih, če na njih ni posode.
4. VZDRŽEVANJE IN ČIŠČENJE
OPOZORILO (za vse kuhalne plošče): za čiščenje plošče ne uporabljajte čistilnikov na paro.
STEKLOKERAMIČNA PLOŠČA
Pazite, da se vam koščki mesa ne razsipajo po plošči. Ti se namreč hitro zažgejo in prijemo za površino, kar pomeni težje čiščenje.
Pazite, da v stik s steklokeramično površino ne pridejo snovi, ki se hitro topijo - plastika, sladkor, živila s sladkornimi lastnostmi.
VZDRŽEVANJE:
- Na steklokeramično površino nanesite nekaj kapljic namenskega sredstva za čiščenje.
- Trdovratne madeže zdrgnite z mehko krpo ali vlažno papirnato brisačo oziroma servieto.
- Pločo za kuhanje očistite z mehko krpo ali suho papirnato brisačo oziroma servieto. Odstranjevanje trdovratnih madežev:
- Na steklokeramično površino nanesite še nekaj kapljic namenskega sredstva za čiščenje.
- Površino postrgajte s strgalom, ki ga držite pod kotom 30° na plošči za kuhanje, dokler madeži ne izginejo.
- Površino očistite z mehko krpo ali suho papirnato brisačo ali servieto.
- Po potrebi postopek ponovite.
NEKAJ KORISTNIH NASVETOV:
da je dovod plina brezhiben. Če ne morete odpraviti nepravilnosti pri delovanju, izključite ploščo za kuhanje in pokličite najbližji pooblaščeni servis.
6. VARSTVO OKOLJA
Ta aparat je označen v skladu z evropsko direktivo 2012/19/EU o odpadni električni in elektronski opremi (OEEO). OEEO vsebuje tudi onesnaževala (ki lahko povzročijo negativne posledice za okolje) in osnovne komponente (ki jih je mogoče ponovno uporabiti). Pomembno je, da se OEEO obravnava s posebnimi postopki, da se odstranijo in odložijo vsa onesnaževala ter da se predelajo in reciklirajo vsi materiali.
Posamezniki lahko igrajo pomembno vlogo pri zagotavljanju, da OEEO ne postane problem za okolje; bistveno je, da upoštevate nekatera osnovna pravila:
OEEO se ne sme obravnavati kot gospodinjski odpadek. - OEEO je treba predati pristojnim zbirnim centrom, ki jih upravlja občina ali registrirano podjetje. V mnogih državah je za veliko OEEO možno, da obstaja prevzem na domu. - Ko kupite nov aparat, lahko starega vrnete prodajalcu, ki ga mora brezplačno prevzeti na osnovi ena-za-eno, dokler je oprema enakovrstnega tipa in ima enake funkcije kot dobavljena oprema.
Proizvajalec ni odgovoren za napake v tej knjižici, ki bi nastale ob tisku ali prepisu. Pridržujemo si pravico izvajanja potrebnih sprememb na izdelku, tudi tistih, ki se nanašajo na porabo, brez škode za varnost in funkcionalnost naprave.
- KAZALO
- VGRADNJA IN PRIKLJUČITEV
- VGRADNJA
- USTREZEN PROSTOR
- PRIKLJUČITEV NA ELEKTRIČNO OMREŽJE
- PRIKLJUČITEV PLINA
- PRILAGAJANJE KUHALNE PLOŠČE ZA DRUGO VRSTO PLINA
- NASTAVLJANJE MINIMALNEGA PLAMENA GORILNIKA
- UPORABA KUHALNE PLOŠČE NAVODILA ZA UPORABNIKA
- UPORABA GORILNIKOV
- POZOR
- KORISTEN NASVET
- UPORABA ELEKTRIČNIH KUHALIŠČ
- USTREZNA POSODA (SLIKA 11)
- VZDRŽEVANJE IN ČIŠČENJE
- KROMIRANE MREŽE IN GORILNIKI
- SERVISIRANJE
- VARSTVO OKOLJA
- RAZPREDELNICA 1
- PRILAGODITEV KUHALNE PLOŠČE RAZLIČNIM VRSTAM PLINA
- NASTAVITEV MINIMALNEGA PLAMENA GORILNIKA
- UPORABA KUHALNE PLOŠČE – NAVODILA ZA UPORABNIKE
- KORISTEN NAMIG
- STEKLOKERAMIČNA PLOŠČA
- VZDRŽEVANJE
- NEKAJ KORISTNIH NASVETOV
Znamka : ROSIERES
Model : RGV 75 WFM PN
Kategorija : Kuhalnik
