| Type de produit | Cocina mixta gas y eléctrica |
| Marque | Rosieres |
| Modèle | RGV 75 WFM PN |
| Largeur | 75 cm (745 mm) |
| Profondeur | 51 cm (510 mm) |
| Hauteur | 85-90 cm (estándar) |
| Poids approximatif | 50 kg |
| Alimentation gaz | Gas natural (G20/G25) o GLP (G30/G31) según ajuste |
| Alimentation électrique | 220-240 V ~ 50/60 Hz |
| Puissance gaz totale | Hasta 11,75 kW (según configuración) |
| Puissance électrique | 1500 W (para la placa eléctrica) |
| Nombre de brûleurs gaz | 5 quemadores (auxiliar, semi-rápido, rápido, cuádruple corona) |
| Type de brûleurs | Auxiliar (AUX), Semi-rápido (SR), Rápido (R), Cuádruple corona (QC) |
| Plaque électrique | 1 placa eléctrica (6 posiciones de calentamiento) |
| Allumage | Electrónico integrado |
| Sécurité | Termopar en quemadores, apagado automático en caso de extinción |
| Matériau de la surface | Esmalte, acero inoxidable, cromo (rejillas) |
| Entretien et nettoyage | Limpieza con agua jabonosa, evitar productos abrasivos |
| Pièces détachées | Disponibles a través del servicio posventa de Rosieres |
| Réparabilité | Inyectores, grifos, resistencias reemplazables por un profesional |
| Classe d'installation | Clase 3 (empotrable libre) |
Preguntas frecuentes - RGV 75 WFM PN ROSIERES
Preguntas de los usuarios sobre RGV 75 WFM PN ROSIERES
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Cocina en formato PDF gratis! Encuentra tus instrucciones RGV 75 WFM PN - ROSIERES y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. RGV 75 WFM PN de la marca ROSIERES.
MANUAL DE USUARIO RGV 75 WFM PN ROSIERES

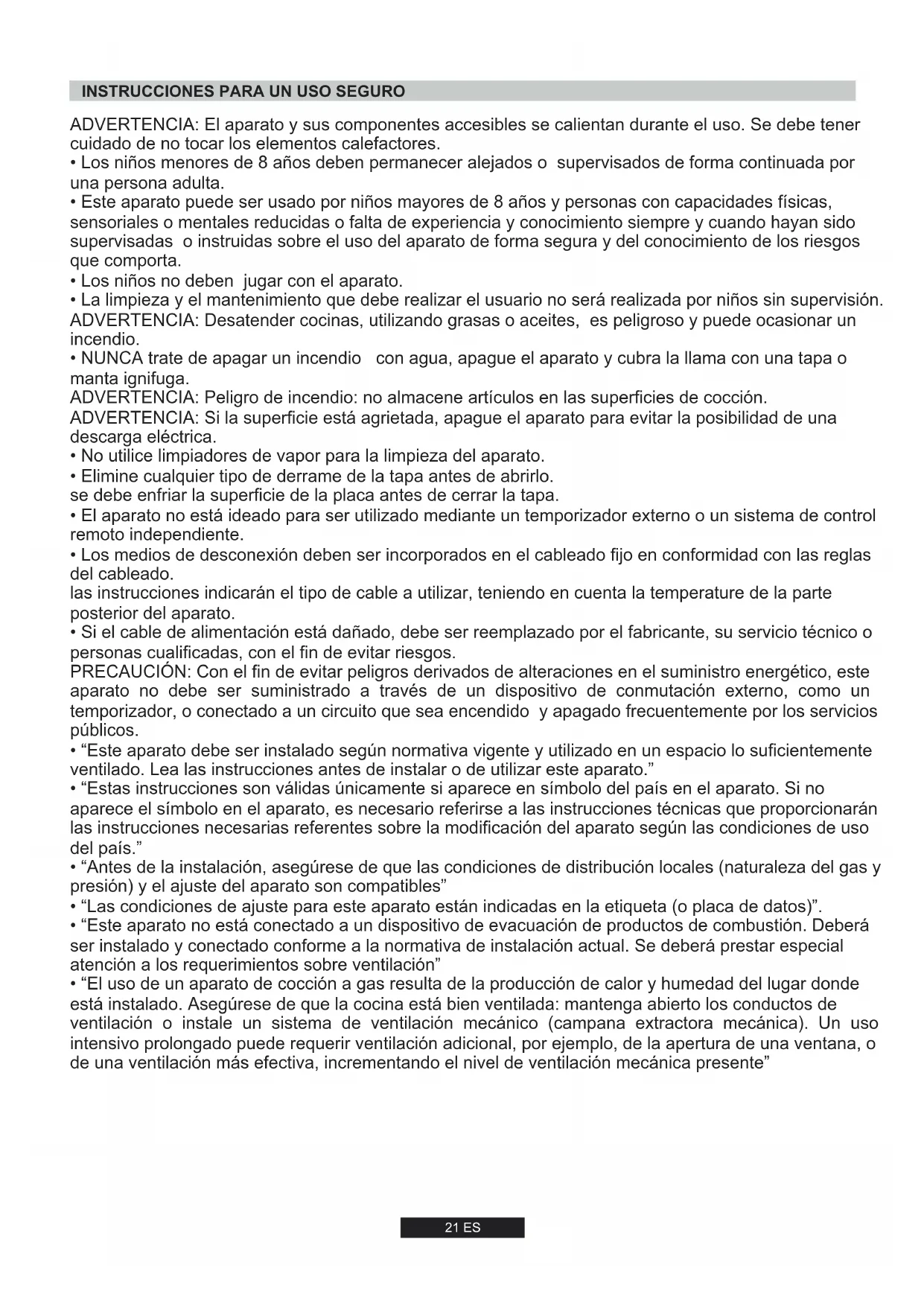

Instrucciones para un uso seguro 21 1. Instrucciones para el instalador 22 1.1 Integración 22 1.2 Ubicación ideal 22 2.1 Conexión eléctrica 22 2.2 Conexión del gas 22 2.3 Adaptación de la placa a distintos tipos de gas 23 2.4 Regulación de la llama mínima 23 3. Utilización de la placa Instrucciones para el usuario ...23 3.1 Utilización del quemador de gas 23 3.2. Uso de la cocina de las placas eléctricas 23 4. Mantenimiento y limpieza 24 5. Servicio técnico 24 6. Protección del medioambiente 24
ADVERTENCIA: El aparato y sus componentes accesibles se calientan durante el uso. Se debe tener cuidado de no tocar los elementos calefactores.
- Los niños menores de 8 años deben permanecer alejados o supervisados de forma continua por una persona adulta.
- Este aparato puede ser utilizado por niños mayores de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, siempre y cuando hayan sido supervisados o instruidos sobre el uso del aparato de forma segura y comprendan los riesgos que conlleva.
- Los niños no deben jugar con el aparato.
- La limpieza y el mantenimiento que debe realizar el usuario no serán realizados por niños sin supervisión.
ADVERTENCIA: Dejar cocinas desatendidas con grasas o aceites es peligroso y puede ocasionar un incendio.
- NUNCA trate de apagar un incendio con agua; apague el aparato y cubra la llama con una tapa o manta ignífuga.
ADVERTENCIA: Peligro de incendio: no almacene artículos en las superficies de cocción.
ADVERTENCIA: Si la superficie está agrietada, apague el aparato para evitar la posibilidad de una descarga eléctrica.
- No utilice limpiadores de vapor para la limpieza del aparato.
- Elimine cualquier tipo de derrame de la tapa antes de abrirlo.
Se debe enfriar la superficie de la placa antes de cerrar la tapa.
- El aparato no está ideado para ser utilizado mediante un temporizador externo o un sistema de control remoto independiente.
- Los medios de desconexión deben ser incorporados en el cableado fijo, de acuerdo con las reglas de cableado.
Las instrucciones indicarán el tipo de cable a utilizar, teniendo en cuenta la temperatura de la parte posterior del aparato.
- Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su servicio técnico o personas cualificadas, con el fin de evitar riesgos. PRECAUCIÓN: Con el fin de evitar peligros derivados de alteraciones en el suministro energético, este aparato no debe ser suministrado a través de un dispositivo de conmutación externo, como un temporizador, o conectado a un circuito que se encienda y apague frecuentemente por los servicios públicos.
- Este aparato debe ser instalado según normativa vigente y usado en un espacio lo suficientemente ventilado. Lea las instrucciones antes de instalar o de utilizar este aparato.
- Estas instrucciones son válidas únicamente si aparece el símbolo del país en el aparato. Si no aparece el símbolo en el aparato, es necesario referirse a las instrucciones técnicas que proporcionarán las instrucciones necesarias referentes a la modificación del aparato según las condiciones de uso del país.
- Antes de la instalación, asegúrese de que las condiciones de distribución locales (naturaleza del gas y presión) y el ajuste del aparato son compatibles. Las condiciones de ajuste para este aparato están indicadas en la etiqueta (o placa de datos).
- Este aparato no está conectado a un dispositivo de evacuación de productos de combustión. Deberá ser instalado y conectado conforme a la normativa de instalación actual. Se debe prestar especial atención a los requerimientos sobre ventilación.
- El uso de un aparato de cocción a gas resulta en la producción de calor y humedad en el lugar donde está instalado. Asegúrese de que la cocina esté bien ventilada: mantenga abiertos los conductos de ventilación o instale un sistema de ventilación mecánica (campana extractora mecánica). Un uso intensivo prolongado puede requerir ventilación adicional, por ejemplo, la apertura de una ventana, o una ventilación más efectiva, incrementando el nivel de ventilación mecánica presente.
1. INSTRUCCIONES PARA EL INSTALADOR
La instalación de un electrodoméstico puede ser una operación que puede afectar gravemente a la seguridad del usuario si no se realiza adecuadamente. Por ello es una tarea que ha de realizar una persona autorizada y cualificada que pueda hacer la instalación de acuerdo con la normativa técnica en vigor. En caso de desatender esta advertencia y que quien realice la instalación no sea una persona cualificada, el fabricante no asume responsabilidad alguna por posibles fallos técnicos del producto deriven o no en daños materiales o personales.
1.1. Integración
La placa puede instalarse en cualquier superficie que sea resistente al calor a 100°C y cuyo grosor sea de entre 25 y 45 mm. Las dimensiones para el corte de la superficie y la inclusión de la placa se muestran en la Figura 2.
Si la placa se coloca entre dos armarios, la distancia entre la misma y el armario ha de ser de al menos 15 cm (véase Figura 4), mientras que la distancia entre la placa y la pared posterior tiene que ser de al menos 5,5 cm.
La distancia entre la placa y otra unidad o electrodoméstico que vaya encima (por ejemplo, el extractor) tiene que ser superior a 70 cm (Figura 4).
En caso de haber espacio entre la placa incrustada y la cavidad inferior, ha de colocarse una separación divisoria hecha de un material aislante (madera o similar) (Figura 3).
Importante: el diagrama de la figura 1 muestra cómo ha de aplicarse el sellado.
La placa se encaja con las sujeciones proporcionadas utilizando los agujeros de la base de la unidad.
Si se coloca una placa de 60 cm encima de un horno que no disponga de un sistema de refrigeración por ventilador, se recomienda la creación de aperturas en el mueble en el que se vaya a colocar para garantizar una circulación correcta del aire.
La dimensión de estas aperturas ha de ser de al menos 30 cm² y han de hacerse como se muestra en la Figura 5.
Cuando se coloque una placa de 75 cm sobre un horno, el horno ha de tener un sistema de refrigeración por ventilador.
El aparato no está ideado para ser utilizado mediante un temporizador externo o un sistema de control remoto independiente.
1.2. Ubicación ideal
Este aparato debe ser instalado según normativa vigente y utilizado en un espacio lo suficientemente ventilado. Lea las instrucciones antes de instalar o de utilizar este aparato.
Un electrodoméstico que funciona con gas produce calor y humedad en la zona en la que se coloca. Por ello ha de asegurar una buena ventilación así como conductos de ventilación natural o extractores de gran potencia. La utilización intensa y prolongada del electrodoméstico puede requerir una ventilación adicional tal como abrir una ventana o aumentar la velocidad del ventilador eléctrico si dispone de uno.
Si no se puede instalar una campana extractora, debe disponerse de un ventilador eléctrico en la pared exterior o en la ventana para que se formen corrientes de aire en la zona.
El ventilador eléctrico tiene que poder cambiar el aire de la cocina entre 3 y 5 veces en una hora. El instalador ha de tener en cuenta los estándares nacionales pertinentes.
2.1. CONEXIÓN ELÉCTRICA
Comprobar la placa de características situada en la parte exterior de la unidad para asegurar que el voltaje de entrada es el adecuado. Antes de la conexión, compruebe la toma de tierra.
Por ley, este electrodoméstico tiene que tener toma de tierra. En caso de no cumplirse este requisito, el fabricante no se responsabiliza de daños personales o materiales. Si no se adjunta enchufe, conecte un enchufe adecuado con la carga indicada en la placa de información. El cable de la toma de tierra es verde/amarillo. El enchufe tiene que estar siempre accesible.
Cuando la cocina se conecta directamente a la corriente eléctrica, ha de instalarse también un cortacircuitos.
Si el cable está dañado, le corresponde a una persona autorizada su sustitución para evitar posibles riesgos.
El cable de la toma de tierra (verde o amarillo) tiene que tener una longitud mínima de 10 mm más que los cables neutro y de corriente. La sección del cable realizado tiene que tener la dimensión correcta según la potencia que requiera la placa.
Compruébese la placa de información para información sobre suministro eléctrico y asegúrese de que el cable eléctrico es del tipo 3 × 0.75 mm² H05 V2V2-F.
| Suministro eletrico | CORRIENTE L | L | Cable Marrón | Cable de corriente |
| TOMA DE TIERRA | Cable verde/Amarillo | |||
| NEUTRO N | N | Cable Azul |
Si una unidad no dispone de cable eléctrico y un enchufe, y no dispone de otros medios de desconexión de la red eléctrica como por ejemplo una separación de contacto de los polos que proporcione una desconexión total según las condiciones de sobrecarga de voltaje de la categoría III, las instrucciones han de indicar que han de incorporarse al cableado medios de desconexión de acuerdo con las normas de cableado.
2.2. CONEXIÓN DEL GAS
Estas instrucciones son para el personal cualificado. La instalación del equipo ha de hacerse de acuerdo con los estándares nacionales de aplicación. (Solo para el Reino Unido: por ley, la instalación/conexión del gas tiene que realizarla un instalador "CORGI" autorizado).
Todos los trabajos han de realizarse con la corriente desconectada.
La placa de información de la placa muestra el tipo de gas para el que está diseñada. La conexión con el suministro de gas o el cilindro de gas debe realizarse una vez comprobada la regulación del tipo de gas suministrado. Si no está correctamente regulado, véanse las instrucciones en los apartados siguientes para cambiar la configuración del gas.
Para el caso de gas líquido (gas en cilindro), utilícense reguladores de presión que cumplan los estándares nacionales pertinentes. Utilícense solo tuberías, lavadores y lavadores de sellado que cumplan los estándares nacionales pertinentes.
En algunos modelos se proporciona una conexión cónica para colocar en el momento de la instalación en países en los que este tipo de conexión es obligatoria; en la Imagen 8 se indica cómo reconocer los diferentes tipos de conexiones (CY= cilíndrica; CO= cónica). En cada caso, la parte cilíndrica de la conexión tiene que conectarse a la placa.
Cuando se conecte la placa al gas mediante los latiguillos flexibles, asegúrese de que la distancia máxima que abarca el latiguillo no exceda los dos metros.
El tubo flexible se debe instalar de tal forma que no pueda entrar en contacto con una parte móvil de la unidad de la vivienda (por ejemplo, un cajón) y no atraviese algún espacio susceptible de bloqueo.
Para evitar posibles daños en la placa, proceda con la instalación como se indica en la secuencia (imagen 6):
1) Como se muestra, montaje de las piezas en la secuencia
A: Adaptador cilíndrico macho 1/2
B: Sello 1/2
C: Adaptador de Gas Cónico-Cilíndrico Hembra 1/2 o Cilíndrico-Cilíndrico
2) Ajustar las juntas con la llave inglesa, recuérdese colocar las tuberías.
3) Adjuntar la pieza C al gas realizando una tubería rígida de cobre o una tubería flexible de acero.
IMPORTANTE: Realícese una comprobación final de posibles pérdidas en las conexiones de las tuberías utilizando una solución jabonosa. No utilice jamás llamas para dicha comprobación. Asegúrese también de que la tubería flexible no pueda tocar pieza móvil alguna de la caldera (por ejemplo, la parte inferior) y que no se encuentre en un lugar donde pueda dañarse.
Advertencia: si huele a gas cerca de la unidad, corte el suministro de gas y llame directamente al técnico. No busque la fuga mediante llama directa.
2.3. ADAPTACIÓN DE LA PLACA A DISTINTOS TIPOS DE GAS
Para adaptar la placa a los distintos tipos de gas, siganse las instrucciones siguientes:
- Retire las rejillas y los quemadores
- Inserte una llave hexagonal (de 7 mm) en el soporte del quemador (Imagen 7).
- Desenrosque el inyector y sustitúyalo por uno adecuado al tipo de gas que se va a utilizar (véase la tabla del tipo de gas).
2.4. REGULACIÓN DE LA LLAMA MÍNIMA
Una vez encendidos los quemadores, gire el mando de control al mínimo y retírelo (se puede retirar con dificultad presionando ligeramente).
Con un destornillador de tipo "Terminal" se puede ajustar el regulador como se muestra en la Imagen 9. Girar el tornillo en el sentido de las agujas del reloj reduce el flujo de gas, mientras que si se gira en sentido contrario el flujo aumenta. Utilice este ajuste para lograr una llama de unos 3-4 mm de altura y vuelva a colocar el mando de control.
Cuando el tipo de gas disponible es LPG (bombona), el tornillo para configurar la llama permanente ha de girarse (en el sentido de las agujas del reloj) hasta el final.
Cuando se realice un nuevo ajuste del gas, sustituya la placa de información del gas anterior que figura en la unidad por una (que se proporciona con la placa) adecuada para el tipo de gas para el que está regulada.
3. UTILIZACIÓN DE LA PLACA. INSTRUCCIONES PARA EL USUARIO
La unidad solo puede utilizarse para el fin para el que está diseñado, la cocina casera. Otros posibles utilizaciones se considerarán inadecuadas y podrán ser peligrosas. El Fabricante declina toda responsabilidad por daños o pérdidas que puedan derivarse de una utilización inadecuada.
3.1. UTILIZACIÓN DEL QUEMADOR DE GAS
Para encender los quemadores, colóquese una vela encendida al quemador, presionar y girar el mando de control en el sentido contrario a las agujas del reloj.
Si los quemadores no se han utilizado en un par de días, espérese unos segundos antes de encender el quemador. Esto permitirá que se elimine el aire que haya en los conductos.
Para unidades de ignición eléctrica, realícese lo siguiente:
- Empuje hacia dentro y gire el mando en el sentido contrario a las agujas del reloj hasta el símbolo de ignición.
- Enciéndase el quemador presionando el botón de chispa. Para las instalaciones de ignición automática, simplemente empújese hacia dentro y gírese el mando hasta la posición de ignición.
El sistema de ignición seguirá generando chispas hasta que presione el mando del gas.
Si el quemador no se prende en 5 segundos, gírese el mando a la posición O y repítase la operación.
En el caso de modelos con válvula de seguridad (que interrumpe el flujo de gas si la llama se apaga por accidente), los quemadores se encienden como se describe arriba, pero ha de mantenerse pulsado el mando durante 5 o 6 segundos una vez prendida la llama.
ATENCIÓN:
Antes de encender la placa de gas, asegúrese de que los quemadores y los mandos correspondientes están en la posición adecuada.
CONSEJO GENERAL
Para un mejor resultado, la dimensión de la base de la batería de cocina ha de coincidir con la dimensión del quemador tal y como se indica en la Tabla A.
| Tipo de Quemador | Ø bateria Min (cm) | Ø bateria Max(cm) | |
| AUX | Auxiliar | ≥ 10 | ≤ 18 |
| SR | Semi-rápido | ≥ 12 | ≤ 24 |
| R | Rápido | ≥ 16 | ≤ 26 |
| QC/DC | Quemador Quatro corona/ Quemador de doble anillo | ≥ 18 | ≤ 26 |
| TC | Triple corona triple | ≥ 18 | ≤ 26 |
Tabla A
En caso de recipientes más grandes que el quemador, ha de regularse con el fin de que la llama no sobrepase la base de la cazuela o sartén. No es recomendable utilizar baterías con bases cóncavas o convexas.
El soporte especial extraíble que se proporciona en algunos modelos solo debe utilizarse en el quemador auxiliar.
ADVERTENCIA: Si un quemador se apaga por accidente, gire el mando hasta la posición de apagado y no intente volver a encender la llama hasta que transcurra como mínimo 1 minuto.
Si con los años los reguladores del gas se endurecen y resultan difíciles de girar, será necesario lubricarlos.
Esta operación solo la puede realizar, única y exclusivamente, personal del Servicio Técnico cualificado.
3.2. USO DE LA COCINA DE LAS PLACAS ELÉCTRICAS
Gire el mando hasta la posición de potencia deseada de la zona a calentar. Se encenderá la luz correspondiente a la zona encendida y la placa comenzará a calentarse. Una vez acabada la cocción, gire el botón de nuevo a la posición de "0" (figura 10). No debe encenderse la placa cuando no haya una cacerola encima.
Es muy importante tener en cuenta el diámetro y la base de la cacerola que vaya a usar. El diámetro máximo de la cacerola debe ser de 14 cm y la base debe ser plana. En el primer uso de la placa, es aconsejable encenderla durante 5 minutos sin ninguna cacerola. Esto hará que la placa se cure con el calentamiento. Para limpiar las placas use un paño mojado y jabón. No use ni cuchillos ni objetos afilados para quitar los restos de comida de los platos.
Después de limpiar las placas, déjelas encendidas durante unos instantes sin ninguna cazuela para secar. Aparte de para esto, no se debe dejar encendida la placa sin nada encima.
| Posición | Potencia(Wat) | Potencia(Wat) | Explicación |
| 0 | 0 | 0 | Apagado |
| 1 | 100 W | 135 W | Calentar |
| 2 | 180 W | 220 W | La cocción a bajaTemperatura |
| 3 | 250 W | 300 W | La cocción a bajaTemperatura |
| 4 | 500 W | 850 W | Coccción, tuite, ebullición |
| 5 | 750 W | 1150 W | Coccción, tuite, ebullición |
| 6 | 1000 W | 1500 W | Coccción, tuite, ebullición |
La apropiación de las cacerolas: (Figura 11)
No olvide que las cacerolas con base más ancha tienen más superficie de calentamiento.
Con las cacerolas de base ancha se cocina más rápido.
Siempre utilice cacerolas adecuadas teniendo en cuenta la cantidad de comida que se quiera preparar. Para evitar las salpicaduras, especialmente en la preparación de comidas caldosas, es aconsejable no utilizar cacerolas demasiado pequeñas.
Si se utilizan cacerolas grandes para cocinar comida rápidamente, se puede pegar toda la salsa en la superficie de la cazuela, y al sacarla a un plato, se quedaría incrustada y pegada.
Si se van a cocinar dulces, es recomendable utilizar cazuelas cerradas, bandejas de horno o moldes de tarta, ya que si no se tapan, la salpicadura del azúcar y los jugos podrían pegarse en la comida, lo que dificultaría su limpieza.
Esto es especialmente importante cuando se cocina con temperaturas muy altas. Controle la adecuación de las cacerolas con respecto a los criterios indicados abajo:
Deben ser pesadas.
Deben cubrir completamente la superficie de las placas calientes; pueden ser un poco más grandes que la superficie pero no más pequeñas.
La base de la superficie debe ser completamente plana y con una buena fijación encima de la superficie de las placas de cocina.
- Esto se debe a que se minimiza el consumo de energía y se hace un mejor uso de las placas eléctricas. El tamaño de la cacerola debe ser casi igual al diámetro de la placa de cocina, pero nunca más pequeña. La base de las cacerolas debe estar limpia. Las cacerolas vacías no se deben dejar puestas en las placas encendidas.
4. MANTENIMIENTO Y LIMPIEZA
Antes de limpiar la placa, asegúrese de que esté fría. Desenchúfela o, si está conectada directamente, desconéctela de la corriente.
La limpieza y el mantenimiento que deben realizar el usuario no serán realizados por niños sin supervisión.
No utilice jamás detergentes abrasivos y corrosivos, lejía o ácidos. Evite los ácidos o sustancias parecidas (zumo de limón, vinagre, etc.) en las secciones lacadas, barnizadas o de acero inoxidable.
Para limpiar las zonas esmaltadas, barnizadas o cromadas, use agua templada con jabón o detergente no cáustico. Después de limpiarla, seque los quemadores y vuelva a colocarlos. Es importante que los quemadores se coloquen correctamente.
Rejillas cromadas y quemadores
Las rejillas cromadas y los quemadores tienen tendencia a ponerse oscuros con el uso. Es algo normal e inevitable, pero es algo que no altera en absoluto el funcionamiento de la placa de cocina. En todo caso, en nuestro centro de servicio post-venta podrá encontrar piezas de recambio.
5. SERVICIO TÉCNICO
Antes de llamar al Servicio Técnico, compruebe lo siguiente: - Que el enchufe está correctamente insertado y que el fusible funciona; - Que no hay problema con el suministro de gas.
Si no puede identificar el fallo:
Desenchufe la placa, no intente averiguarlo, llame al Servicio Técnico.
6. PROTECCIÓN DEL MEDIO AMBIENTE
Este aparato está etiquetado conforme a la Directiva europea 2012/19/EU sobre residuos de aparatos eléctricos y electrónicos (RAEE). Los RAEE contienen tanto sustancias contaminantes (que pueden tener consecuencias negativas para el medio ambiente) como componentes básicos (que pueden reutilizarse). Es importante someter los RAEE a tratamientos
específicos, con el fin de retirar y eliminar correctamente todos los contaminantes y reciclar todos los materiales.
Los equipos pueden desempeñar una función importante para garantizar que los RAEE no representen un problema ambiental; es esencial que se sigan todas las reglas:
- Los RAEE no se deben tratar como residuos domésticos.
- Los RAEE se deben depositar en los puntos de recolección correspondientes gestionados por la municipalidad o por empresas registradas. En muchos países, para los RAEE de gran tamaño, puede existir la recolección domiciliaria.
- Cuando compre un nuevo aparato, el anterior debe devolverse al vendedor que lo debe recolectar gratuitamente de manera individual, siempre que el equipo sea de un tipo equivalente y que tenga las mismas funciones que el equipo entregado.
En este equipo, las piezas que se prevé que puedan estar en contacto con los alimentos, cumplen las regulaciones de la CEE indicadas en la directiva 89/109.
Electrodoméstico que cumple las Directivas europeas 2009/142/EC y sus correspondientes enmiendas.
Al colocar el logo enmarcado en este producto, declaramos, bajo nuestra propia responsabilidad, el cumplimiento de todos los requisitos europeos en términos de seguridad, salud y medio ambiente, establecidos en la legislación de este producto.
El fabricante no se responsabiliza de las posibles imprecisiones derivadas de la impresión o transcripción que se contenga en este libreto. Nos reservamos el derecho de realizar las modificaciones necesarias de los productos, incluidos los intereses de consumo, sin perjuicio de las características relacionadas con la calidad o el funcionamiento.
Tabla 1
| PLACA DE COCCION | |||||||||||
| Tipo/Referencia | PLV6S | PLV7S | |||||||||
| Quemadores | 3Gas | 3Gas | 3Gas | 4Gas | 3Gas+1E | 5Gas | 5Gas | 5Gas | 4Gas | 4Gas | 4Gas |
| Quemador Auxiliar (AUX) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Quemador Semirápido (SR) | - | - | - | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 |
| Quemador Rápido (R) | 1 | 1 | 1 | 1 | - | 2 | 2 | 2 | 1 | 1 | 1 |
| Quemador Ultrarápido (UR) | - | - | - | - | - | - | - | - | - | - | - |
| Quemador Quatro corona (QC) | - | - | 1 | - | - | 1 | - | - | 1 | - | - |
| Triple corona (TC) | - | 1 | - | - | - | - | 1 | - | - | 1 | - |
| Quemador de doble anillo (DC) | 1 | - | - | - | - | - | - | 1 | - | - | 1 |
| Placa électrica | - | - | - | - | 1 | - | - | - | - | - | - |
| Dispositivo seguridad de llama | SI | ||||||||||
| Encendido | SI | ||||||||||
| Classe de instalación | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Dimensiones del producto (mmxmm) | 595X510 | 745X510 | 745X510 | ||||||||
| 860X510 | |||||||||||
| Tipo de gas instalada / potencia | |||||||||||
| Gas Potencia (kW) | 7,5 | 7,3 | 7,1 | 7 | 4,5 | 11,35 | 11,55 | 11,75 | 8,85 | 9,05 | 9,25 |
| G20 20 mbar (N.G.) (l/h) | 714 | 695 | 676 | 667 | 429 | 1081 | 1100 | 1119 | 843 | 862 | 881 |
| Alternativa Juego de inyector de gas LPG disponible en el envase | |||||||||||
| Gas Potencia (kW) | 7,5 | 7,3 | 7,1 | 7 | 4,5 | 11,35 | 11,55 | 11,75 | 8,85 | 9,05 | 9,25 |
| G30/G31 28-30/37 mbar (LPG) (g/h) | 546 | 531 | 516 | 509 | 327 | 825 | 840 | 855 | 644 | 658 | 673 |
| Potencia nominal de entrada | |||||||||||
| Voltaje (V) / Frecuencia (Hz) | 220-240 V / 50-60 Hz | ||||||||||
| Potencia electrónica (W) | 1 | 1 | 1 | 1 | 1500 | 1 1 | 1 | 1 | 1 | ||
Este electrodoméstico está pensado para aquellos que no son profesionales, es decir, uso casero.
La empresa constructora declina toda responsabilidad derivada de eventuales errores de impresión contenidos en el presente libro. Se reserva además el derecho de realizar las modificaciones que se consideren útiles a los productos sin comprometer las características esenciales.
- INSTRUCCIONES PARA EL INSTALADOR
- INTEGRACIÓN
- UBICACIÓN IDEAL
- CONEXIÓN ELÉCTRICA
- CONEXIÓN DEL GAS
- ADAPTACIÓN DE LA PLACA A DISTINTOS TIPOS DE GAS
- REGULACIÓN DE LA LLAMA MÍNIMA
- UTILIZACIÓN DE LA PLACA. INSTRUCCIONES PARA EL USUARIO
- UTILIZACIÓN DEL QUEMADOR DE GAS
- ATENCIÓN
- CONSEJO GENERAL
- USO DE LA COCINA DE LAS PLACAS ELÉCTRICAS
- LA APROPIACIÓN DE LAS CACEROLAS: (FIGURA 11)
- MANTENIMIENTO Y LIMPIEZA
- REJILLAS CROMADAS Y QUEMADORES
- SERVICIO TÉCNICO
- PROTECCIÓN DEL MEDIO AMBIENTE
Marca : ROSIERES
Modelo : RGV 75 WFM PN
Categoría : Cocina
