GHP 815 XD Professional - Visokotlačni čistilec BOSCH - Brezplačna navodila za uporabo

NAVODILA ZA UPORABO GHP 815 XD Professional BOSCH

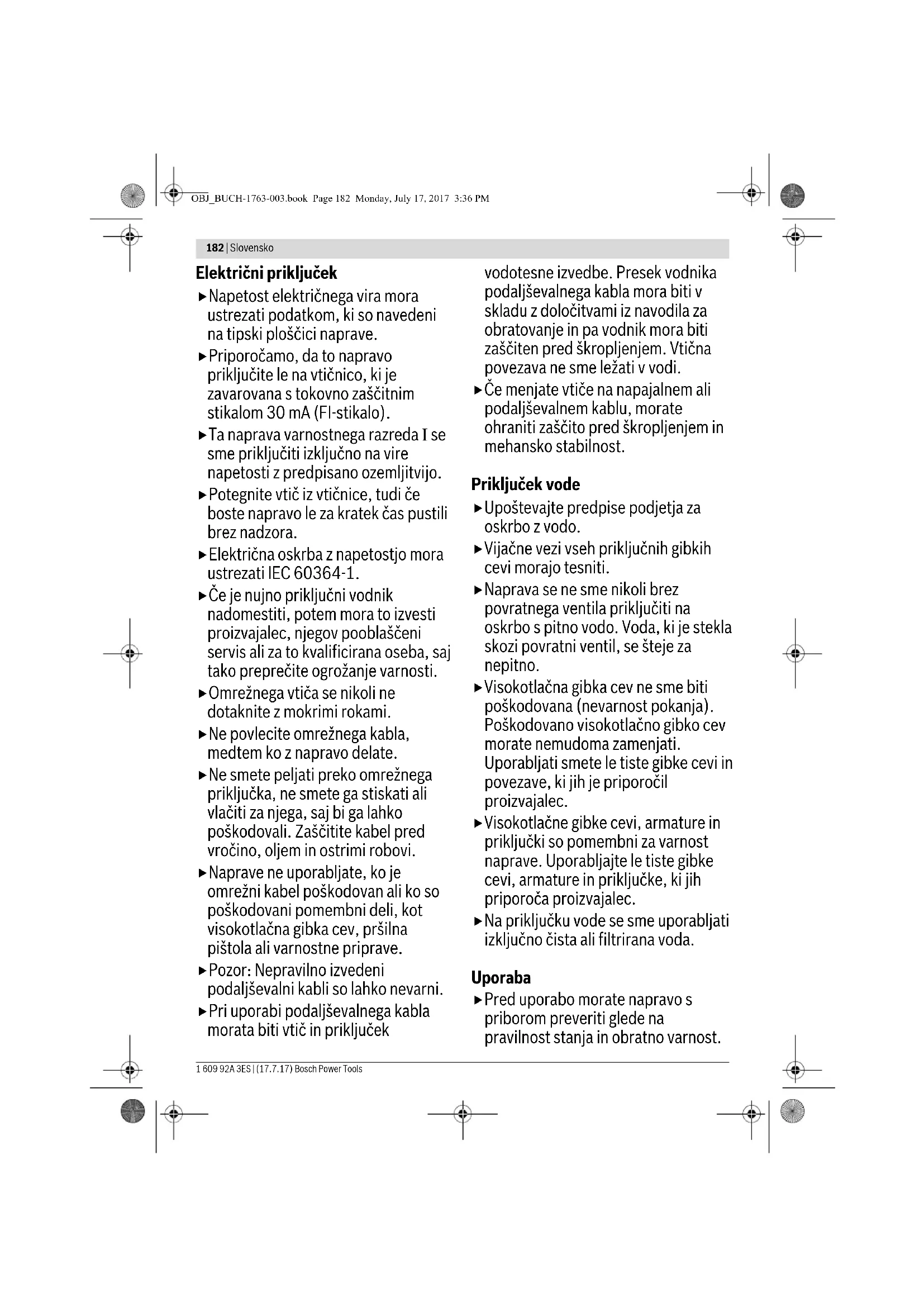

Montaža in obratovanje Zagon Za vašo varnost Pozor! Pred opravili vzdrževanja ali čiščenja izklopite vrtno orodje in izvlecite omrežni vtič. Enako storite v primeru, ko je omrežni kabel poškodovan, narezan ali zamotan. Vaše vrtno orodje je v varnostne namene zaščitno izolirano in ne potrebuje ozemljitve. Omrežna napetost znaša 230 V AC, 50 Hz (za nečlanice EU tudi 220 V ali 240 V). Za povečanje varnosti uporabite FI-stikalo (RCD) z okvarnim tokom maks. 30 mA. To FI-stikalo morate pred vsako uporabo preveriti. Omrežne in podaljševalne kable morate redno pregledovati glede na znake poškodb in jih smete uporabljati le v brezhibnem stanju. Da bi se izognili ogrožanju varnosti v primeru, da morate nadomestiti priključni kabel, mora to storiti servis podjetja Bosch ali pooblaščen servis za električna orodja Bosch. Uporabljajte le odobrene kabelske podaljške. POZOR: Nepravilno izvedeni podaljševalni kabli so lahko nevarni. Podaljševalni kabli, vtiči in mesta priključka morajo biti izvedeni vodotesno in dovoljeni za zunanjo uporabo. Vklop Izklop Lo Nizki tlak Hi Visok tlak Pribor Visokotlačni čistilec GHP 8-15 XD Številka artikla 3 600 J10 3.. Nazivno vsrkavanje kW 4 Temperatura dotoka maks. °C 50 Količina vode min. l/min 12,6 Nazivni tlak MPa 15 Maksimalni delovni tlak MPa 16 Pretok l/min 12,6 Maksimalni vhodni tlak MPa 1 Povratna sila pršilne palice pri maksimalnem tlaku N 33,24 Izolacija motorja Razred F Vrsta zaščite motorja IPX5 Rezervoar čistilnega sredstva

Funkcija avtomatskega izklopa

Serijska številka Glejte serijsko številko (tipsko tablico) na visokotlačnem čistilcu Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe variirajo. Simbol Pomen Cilj dejanja Slika Stran Obseg pošiljke

Namestitev ventilacijske šobe

Napolnitev rezervoarja čistilnega sredstva

Priključitev visokotlačne gibke cevi/ pršilne pištole

Nastavitev napetosti

Nastavitev pršilne šobe

OBJ_BUCH-1763-003.book Page 185 Monday, July 17, 2017 3:36 PM186 | Slovensko 1 609 92A 3ES | (17.7.17) Bosch Power Tools Uporabljajte izključno podaljševalne kable, vodnike ali kabelske bobne, ki so skladni s standardi EN 61242 / IEC 61242 ali IEC 60884-2-7. Če želite pri obratovanju naprave uporabljati podaljševalni kabel, upoštevajte naslednje preseke vodnika: – Prerez vodnika 1,5 mm
