NAVODILA ZA UPORABO SC3032 ZIBRO

katerim boste zadovoljni dolgo vrsto let, ce ga boste uporabljali v skladu z navodili za

uporabo. Preberite jih pred prvo uporabo Zibro klime.

Na Vaš novi aparat v imenu proizvajalca priznavamo 2 leti garancije. Želimo Vam prijenet

hlad in ugodno počutje z Vašo Zibro klimo.

PVG International b.v.

1. NAJPREJ PREBERITE TA NAVODILA
2. V PRIMERU DVOMA SE POSVETUJTE S PRODAJALCEM

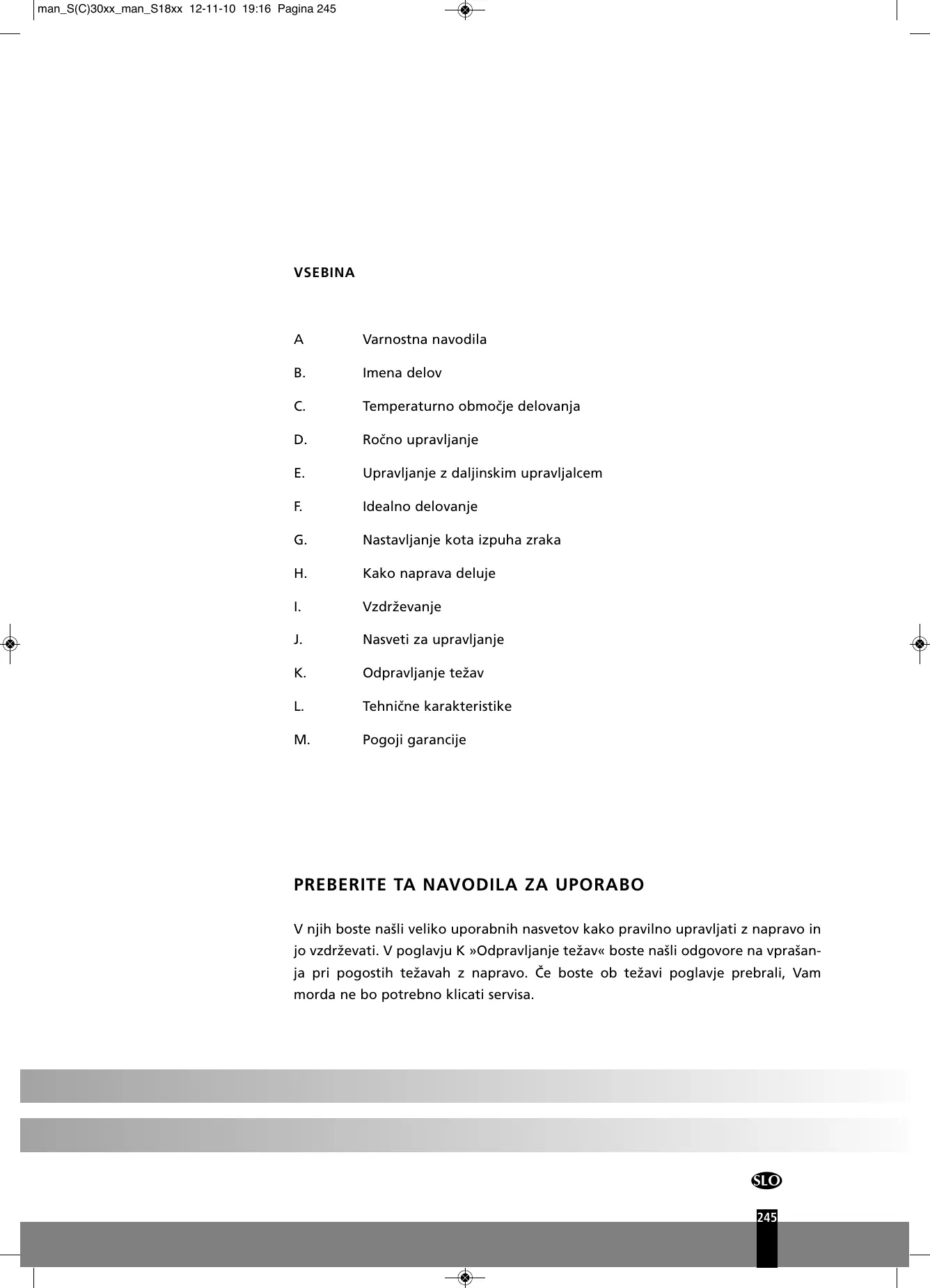

VSEBINA

A Varnostna navodila
B. Imena delov
C. Temperaturno območje delovanja
D. Ročno upravljanje
E. Upravljanje z daljinskim upravljalcem
F. Idealno delovanje
G. Nastavljanje kota izpuha zraka
H. Kako naprava deluje
I. Vzdruževanje
J. Nasveti za upravljanje
K. Odpravljanje težav
L. Tehnicke karakteristike
M. Pogoji garancije

PREBERITE TA NAVODILA ZA UPORABO

V njih boste našli veliko uporabnih nasvetov kako pravilno upravljati z napravo in jo vzdhrževati. V poglavju K «Odpravljanje težav « boste našli odgovore na vprašanja pri pogostih težavah z napravo. Če boste ob težavi poglavje prebrali, Vam morda ne bo potrebno klicati servisa.

A VARNOSTNA NAVODILA

Izdelek uporablajte le, ce je skladen z lokalno/nacionalno zakonodajo, predpisi in standardi. Ta izdelek je namenjen izključno uporabi kot klimatska naprava zraka v stanovanjih in stanovanjskih hišah in je primeren za uporabo izključno v suhih, notranjih prostorih kot so dnevna soba, kuhinja ali garăza in v normal-nih bivalnih pogojih. Naprava mora biti priključena na 230 V~ / 50 Hz ozemljeno vtčnico.

POMEMBNO

• Naprava MORA biti vedno prikljucena v ozemljeno vticnico. Če vticnica ni ozemljena, napravenajo ne smete prikljuciti. Kadar je naprava vkljucena, mora biti vtic enostavno dostopen. Pozorno preberite ta navodila in sledite opisanim postopkom.
• Klimatska naprava vsebuje hladilno sredstvo in je lahko klasificirana kot naprava pod pritiskom. Za montažo in vzdřevanje le-te zato vedno kontaktirajte pooblaščeni servis. Pooblaščeni servis mora klimatsko napravo pregledati in servisirati enkrat letno. Za napake, ki nastanejo zaradi zunanjih vplivov (mehanske poskodbe po krivi dupca ali tretje osebe, poseg v aparate brez našega pooblastila, nepravilna uporaba, malomarno ravnanje, prenapetosti v omrežju, zaradi izcedka iz baterije, višja sila), garancija ne velja.

Preden napravo prikljucite, preverite sledece:

• Napetost izvora mora ustrezati napetosti varovalk navedeni na etiketi razreda na sami napravi
  Vticnica in elektrico omreje morata ustrezati toku navedenem na etiketi razreda na napravi
  Vtic na kablu naprave mora ustrezati vticnici
• Napravo postavite na ravno in trdno povrsino

Če ste glede elektrčne instalacije v dvomu, njo njajprej preveri in po potrebi priredi kvalificiran elektrčar.

• Naprava je izdelana glede na CE varnostne standarde. Kljub temu z njo ravnajte previdno, kot z vsako drugo napravo.
• Ne prekrivajte vhodnih ali izhodnih odprtin za zrak

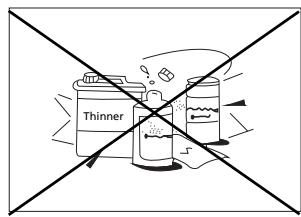

• Naprava ne sme priti v stik s kemikalijami
• Naprave ne škropite in ne potaplajte v vodo. Če v enoto vdre voda, napravo ugasnite in jo izključite iz elektricnega omrežja.
  V odprtine naprave ne vstavlajte rok, prstov ali predmetov.
• Nikoli je ne prikljucite na elektricno omrezej s pomo矫jo elektricnega podaljska. Če vtičnica ni na voljo, nj lo vgradi kvalificiran elektriar.
• Vsako popravilo ali vzdřevanje naprave njopravi servis. Držite se postopkov opisanih v teh navodilih za uporabo.
• Vedno kadar naprava ne deluje, vtič kacula naprave potegnite iz elektrčne vtičnice.
• Poškodovan kabel ali vtčnico njat takoj zamenja serviser.
• Naprave ne prižigajte ali ugašajte tak, da bi izvlekli ali vstavili vtč v elektrčno vtčnico. Vedno uporabite za to namenjeni gumb na napravi ali daljinskem upravljalcu.
• Naprave ne razstavljaje kadar deluje. Pred tem vedno izvolecite vtič iz elektricne vtičnice.
  Pred cišćenjem ali popravilom naprave jo vedno izklopite iz elektrčega omrežja.
  V tok zraka ne postavlajte plinskih grelcev, peci ali pecic.
• Naprave se ne dotikajte z mokrimi rokami.

• Ob uporabi naprave lahko zunanja enota proizvaja zvok, katerega nivo lahko preseze dolocenega z lokalno zakonodajo. Dolznost uporabnika je, da preveri ali je naprava v skladu z lokalmimi predpisi.

• Naprave naj ne uporabljajo osebe (tudi otroci) z zmanjsanimi fizicnimi, šcutnimi ali duševnimi sposobnostmi, ali osebe s premalo izkušnjami in znanja, razen če jih nadzoruje ali jim daje navodila za uporabo naprave oseba, ki je odgovorna za njihovo varnost.

• Otroke imejte pod nadzorom, da se z napravo ne bi igrali.
• Ne stojte v direktnem toku zraka.
• Nikoli ne pijte iz naprave izločene vode.
• Naprave nikoli ne spreminjaje. Ne odstranjujte izolacijskega materiala.

OPOZORILO

• Ne uporabljaje naprave, kadar so poškodovani kabel, vtic, ohišje ali kontrolna plošča naprave. Pazite, da se kabel ne zatakne in da ne pride v stik z ostrimi robovi.
• Ob neuostoševanju teh navodil, veljavnost garancije preneha.

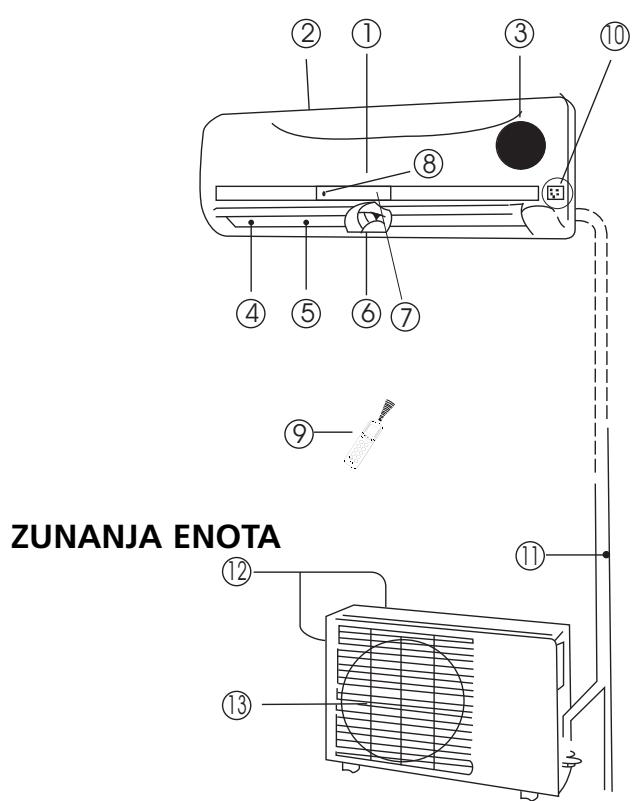

B IMENA DELOV

NOTRANJA ENOTA

Notranja enota

① Celna plošca
② Odprtine za vstop zraka
③ Zračni filter (začelno plošćo)
④ Odprtine za izpuh zraka
⑤ Resetke za nastavitev horizontalnegatoka zraka
(6) Vzvod nastavitve vertikalnega tokazraka
⑦ Prikazovalnik
(8) Sprejemnik signala daljinskega upravljalca
⑨ Daljinski upravljalec (za podrobnostig glej poglavje E)
Gumb ročnega upravljanja (AUTO/COOL - samodejno delovanje/hlajenje)

Zunanja enota

Cevi hladilne tekocine in cevi za odvod kondenzirane vode (Cevi modelu S30XX niso priložene)
⑫ Odprtine za vstop zraka (stranske in prednje)
⑬ Odprtine za izpuh zraka

Kadar je vklopljena varnostna funkcija, lučka na prikazovalniku začne nitro utripati (5x na sekundo).

VEDITE

Dejanska naprava se lahko razlikuje od sik na embalazi ali v navodilih. Slike so namenjene le obrazložitvi in prikazu funkcjij naprave.

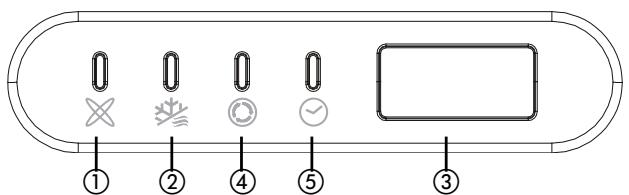

PRIKAZ FUNKCIJ NA PRIKAZOVALNIKU NOTRANJE ENOTE

① Lučka samodejnegā delovanja AUTO. Sveti kadar naprava deluje v samodejnm načinu.
② Lučka odtaljevanja. Sveti kadar se naprava samodejno odtaljuje ali je vključena funkcija upravljanja s toplim zrakom ob vključemem gretju.
③ Prikaz temperature. Kadar naprava deluje je izpisana nastavljena temperatura.
④ Lučka vklopa. Utripa ko napravo prižgete in sveti ko naprava deluje.
⑤ Lučka Čašovnika. Sveti ko je vklopljen Časovnik.

C TEMPERATURNO OBMOČJE DELOVANJA

Hlajenje, gretje in/ali razvlaževanje je primerno uporabljati pri naslednjih notranjih in zunanjih temperaturah:

Temperature\način delovanja	hlajenje	gretje	razvlaževanje
Sobna temperatura	17°C - 32°C	10°C - 27°C	17°C - 32°C
Zunanja temperatura	18°C - 43°C	-15°C - 24°C	11°C - 43°C

POZOR

• Če je naprava uporabljana zunaj teh temperaturnih območij, se lahko vklopi varnostna funkcjia in povzroči nenormalno delovanje naprave.
• Če naprava deluje v prostoru z rel. vlago višjo kot 80%, se na ohišju naprave lahko pojavikondenz. Vzvod vertikalnega toka zraka postavite v največji stranski odmik in nastavite najhitrejšo stopnjo vrtenja ventilatorja.
• Za njobljse rezultate hlajenja in gretja zaprite vrata in okna.

D ROCNO UPRAVLJANJE

Klimatsko napravo lahko upravljate ročno, z gumbi na ohišju naprave ali pa s pomočjo priloženega daljinskéga upravljalca. Za upravljanje naprave s pomočjo priloženega daljinskéga upravljalca preberite poglavje E «Upravljanje z daljinskim upravljalcem«. Kadar napravo upravljate brez daljinskéga upravljalca, lahko naprava deluje le v samodejměn načinu AUTO. Za upravljanje z napravo brez daljinskéga upravljalca sleditte naslednjim korakom:

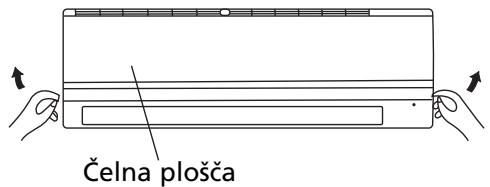

1. Odprite in dvignitePokrov celne plošće takó, da se zaskoviči.

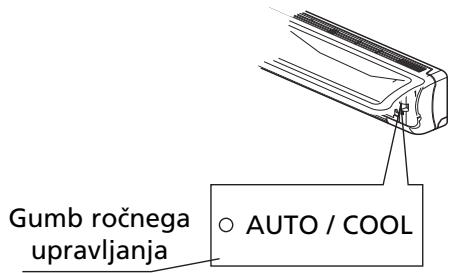

2. Pritisk na gumb ročnega upravljana ⑩ vklopi samodejno delovanje AUTO.
3. ZapritePokrov celne plošče v prvotni položaj.

POZOR

• S pritiskom na gumb ročnega upravljanja se vrstni red načinov delovanja nastavi kot: AUTO-COOL- OFF samodejno - hlajenje - izklop.
• Z dvakratnim pritiskom na gumb petih sekundah se naprava prisilno postavi v način hlajenja se naprava prisilno postavi v način hlajenja. Ta način se uporablja le za preizkus delovanja naprave.
• Tretji pritisk na gumb napravo izklopi.
• Za ponovno upravljanje z napravo s pomočjo daljinskega upravljalca, uporabite upravljalec.

VEDITE

• Z daljinskim upravljalcem vedno merite v sprejemnik na ohišju notranje enote. Med njima ne sme biti ovir, ker drugače sprejemnik ne bo zaznal signala daljinskega upravljalca. Za nemoteno delovanje je največja razdalja med obema lahko 6 - 7 m.

VEDITE

Daljinski upravljalec hranite na mestu kjer njegov signal še lahko doseže sprejemnik na notranji enoti. Kadar uporabljate Časovnik, daljinski upravljalec namreč ob dolocenem Času samodejno začne oddajati signal notranji enoti. Kadar signal ne doseže nemoteno notranje enote, lahko pride do tudi do 15 minut dolgega Časovnega zamika.

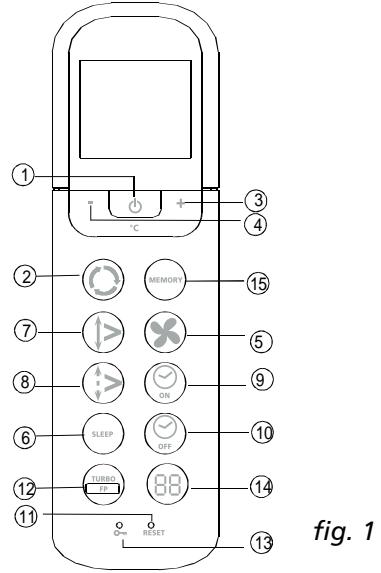

Opis funkcjij na daljinskem upravljalcu

fig. 1

① Gumb za vklop in izklop. S pritiskom na gumb napravo prižgete oz.ugasnete.
② Gumb izbire načinov delovanja. Z vsakim pritiskom na gumb se spremeni način delovanja. Vrstni red je sledeč: samodejno – hlajenje – razvlaževanje – pretje – ventiliranje

③ + Gumb: s pritiski na gumb lahko povečujete nastavljeno temperaturo do 30^ .
- Gumb: s pritiski na gumb lahko zmanjsujete nastavljeno temperaturo do 17^ .
Gumb ventilatorja: namenjen je nastavitvi hitrosti vrtenja ventilatorja. S pritiski na gumb izbirate med samodejnimi - nizkimi - srednjimi - hitrimi vrtljaji v tem vrstnem redu. Kadar naprava deluje v samodejmna cinnu ali v naacinu razvlaževanja, hitrosti vrtenja ventilatorja ne morete nastavljati. Hitrost vrtenja bo naprav krmilila samodejno.
Gumb nočnega delovanja SLEEP in TURBO funkcjie: z vsakim pritiskom na gumb se spremni način delovanja po sledečem vrstnem redu: SLEEP - SLEEP OFF - TURBO - TURBO OFF

Kadar naprava deluje v načinu razvlaževanja ali ventiliranja, te funkcjije ni:no uporabljati.

⑦ SWING« funkcija: s pritiskom na gumb vklopite in nato izklopite funkcjio nihanja rešetk za izpuh zraka.
Gumb za usmerjanje zraka: Z njim spreminjate kot rešetk za izpuh zraka. Z vsakim pritiskom na gumb spremenite kot nihanja rešetak za 6 stopinj. Če bi kot nihanja rešetak lahko vplival na hlajenje ali gretje same naprave, naprava kot nihanja rešetak samodejno preragodi. Ob pritisku na ta gumb se na prikazo-

Gumb za vklop Časovnika: S pritiskom na gumb nastavite Čas samodejnega vklopa naprave. Vsak pritisk na gumb podaljša Časovni interval do samodejnega vklopa za 30 minut. Če nastavljeni interval preseže 10 ur, vsak ponovni pritisk na gumb interval podaljša za 60 min. Za deaktiviranje funkcjje pritiskajte gumb toliko Časa, pritiskajte gumb dokler se na zaslonu ne izpiše 0.0
Gumb za izklop Časovnika: S pritiskom na gumb nastavite Čas samodejnega izklopa naprave. Vsak pritisk na gumb podaljša Časovni interval do samodejnega vklopa za 30 minut. Če nastvljeni interval preseže 10 ur, vsak ponovni pritisk na gumb interval podaljša za 60 min. Za deaktiviranje funkcjije pritskajte gumb toliko Časa, pritiskajte gumb dokler se na zaslonu ne izpiše 0.0
⑪ Z gumbom RESET izbrišete vse nastavitve. Naprava se vrne v osnovne nastavitve.
Gumb za preprečevanje zmrzovanja v domu / Turbo: V načinu hlajenja ob pritisku na gumb TURBO naprava preide v pospešeno hlajenje. Enota po pritisku tega gumba (> 2 sek.) preklopi na način za preprečevanje zmrzovanja. Enota preklicne nastavitve za temperaturo v domu in temperaturo nastavi na prižnno 8 °C. Na ta način preprečite zmrzovanje v vašem domu med hladnimi obdobji ob majmanji smožni porabi energije. Pri izboru tega načina se na zaslonu naprave prikaže «FP«. Ta gumb deluje samo v načinu za Gretje. Za izhod iz načina za preprečevanje zmrzovanja v vašem domu: še enkrat pritsnite gumb.
③ LOCK funkcjja zaklene trenutne nastavitve naprave. Upravljalec ne reagira na pritiske na tipke, razen na tipko LOCK. S ponovnim pritiskom na gumb funkcjio LOCK izključite.
S tem gumbom ugašate in prižigate LED prikazovalnik na ohišju naprave.
Gumb spomina: Uporablja se za ponastavitev tovarniških nastavitev ali preklop na delovanje skladnos shranjenimi nastavitvami.

• dokler daljinskega upravljalca ne programirate, ima naprava v spominu shranjene tovarniške nastavitve: samodejno delovanje pri 24^ in samodejno nastavljanje vrtljajev ventilatorja. S pritiskom na gumb spomina takrat priklicete te tovarniške nastavitve.
• Po poljubni spremembi nastavitev (npr. gretje, nizki vrtljaji ventilatorja in temperatura 25^ ) lahko nove nastavitve s pritiskom na gumb spomina na daljinskem upravljalcu daljsim od dveh sekund shranite v spomin daljinskega upravljalca.
• S pritiskom na gumb spomina krajšim od dveh sekund notranja enota preklopi na delovanje skladno za v spomin daljinskega upravljalca vnešenimi nastavitvami.

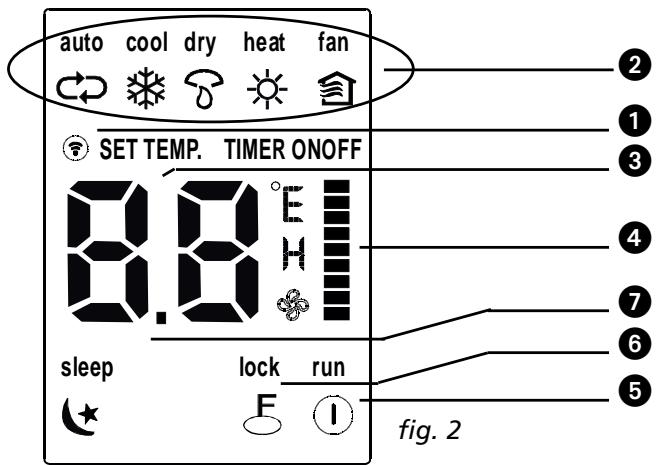

Nazivi in funkcjije simbolov na załonu daljinskega upravljalca

① Simbol sprejemanja signala: simbol se prikazuje, kadar sprejemnik na ohisju notranje enote lovi signal iz daljinskega upravljalca.
② Simbol nacina delovanja naprave. Izpisuje se trenutni nacin delovanja naprave: AUTO - COOL - DRY - HEAT - FAN (Samodejno - hlajenje - razvlaževanje - gretje - ventiliranje).
③ Zaslon upravljalca prikazuje nastavljeno temperature (17^ 30^) in nastavitve vklopa oz. izklopa

S pritiski na gumb FAN SPEED prehajate med hitrostmi vrtenja ventilatorja (AUTO - LOW - MED - HIGH I). Izbrana nastavitev, z izjemo nastavitve AUTO se izpiše na zaslonu. Kadar naprava deluje v načinu AUTO ali DRY, tudi vrtljaje ventilatorja krmili samodejno v načinu delovanja AUTO
⑤ Prikaz vklopa naprave. Simbol je viden, ko napravo s pomocjo daljinskega upravljalca prižgete.
⑥ LOCK symbol sveti ob aktivni LOCK funkcji.
⑦ Prikaze se pod znakom za nočno delovanje. Za izbris izpisa ponovno pritisnite gumb SLEEP.

POZOR

na sliki fig.2 so prikazani vsi symboli. Med dejanskim upravljanjem naprave pa so osvetljeni le symboli aktivnih funkcjij.

Upravljanje z daljinskim upravljalcem

Vstavljanje baterij

Vedite: uporabljaje 2 LR03 AAA (1,5V) baterije. Ne uporabljaje baterij, ki jih je mozno poliniti.

1. OdstranitePokrovcekbaterijvsmeri puschice.
2. Vstavite baterije kot je označeno. Pazite na pravlno pozicijo glede na positivni (+) in negativni (-) pol.
3. ZapritePokrovcek.

VEDITE

• Ko odstranite baterije, se iz spomina daljinskega upravljalca izbrišejo vse nastavitve. Po vstavitvi novih baterij morate daljinski upravljalec ponovno programirati.
• Ko menjate baterije, ne uporabite starih baterij ali baterij napačnega tipa. To lahko povzroči nepravilno delovanje daljinskega upravljalca.
• Če daljinskega upravljalca dalj Časa ne uporabljate, izvlecite baterije. Če baterije stećejo, bi ga lahko poškodovale.
• Povprečnaživljenska doba baterij pri normalni uporabi je 6 mesecev.
• Baterije zamenjaje kadar notranja enota ne odda več zvoka ali se simbol signala več ne izpišena prikazovalniku.
• Ne uporabljajte starih in novih baterij hkrati. Nikoli ne uporabljajte različnih tipov baterij (npr. alkalne in mangan dioksidne).

SAMODEJNO DELOVANJE

Ko je naprava pripravljena za uporabo (preverite, ce je enota priključena v elektricno omrežje in ce je v omrežju napetost), vljučite napajanje. Lučka delovanja na prikazovalniku notranje enote takrat prične utripati.

1. Uporabite gumb za način delovanja MODE in dolocite samodejni način AUTO.
2. S pritiski na gumba + in - nastavite zeeleno sobno temperaturo.
3. S pritiskom na gumb za vklop/izklop napravo prižgete. Lučka delovanja na prikazovalniku notranje enote sveti. Naprava deluje v samodejnm načinu AUTO, vrtenje ventilatorja samodejno kontrolirana naprava.
4. S ponovnim pritiskom na gumb za vklop/izklop napravougasnete.

VEDITE

• V načinu AUTO naprava sama izbira med gretjem, hlajenjem, razvlaževanjem in ventiliranjem. Če Vam samodejni način delovanja ne ustreza, lahko ročno izberete poljuben način delovanja naprave.

Hlajenje, gretje in ventiliranje

1. Če Vam samodejni način delovanja ne ustreza, lahko s pritiskom na gumb ② ročno izberete poljubenna način delovanja naprave: le hlajenje, gretje, ali ventiliranje.
2. Spritiski na gumba + in - ③ in ④ nastavite zeeleno sobno temperaturo.
3. S pritiski na gumb ventilatorja ⑤ izberite hitrost njegovih vrtljajev samodejno, nizko, srednje ali visoko.
4. Pritisnite gumb za vklop/izklop ①. Lučka delovanja na prikazovalniku notranje enote sveti. Napravá deluje v nastavljenem načinu. S ponovnim pritiskom na gumb za vklop/izklop ① napravougasnete.

VEDITE

V načinu ventiliranja temperature ne morete nastavljati. Takrat je možno slediti le zgornjim korakom 1, 3 in 4.

Razvlaževanje

1. Pritisnite gumb MODE ② in izberite «DRY«
2. S pritiski na gumba + in - ③ in ④ nastaviteŽeleno sobno temperaturo.
3. Pritisnite gumb za vklop/izklop ①. Lučka delovanja na prikazovalniku notranje enote sveti. Naprava deluje v načinu razvlaževanja. S ponovnim pritiskom na gumb za vklop/izklop ① napravougasnefte.

VEDITE

Zaradi razlike me nastavljeno temperato in dejansko temperato prostora, bo naprava v načinu DRY - razvlăževanje dostikrat delovala samodejno, ne da bi se vkljucila načina COOL - hlajenje ali FAN - ventiliranje.

Nastavitevčasovnika

Za nastavitev Časa samodejnega vklopa oz. izklopa pritiskajte gumba za vklop in izklop Časovnika ⑨ in ⑩. Časovni interval je lahko nastavljen na vrednosti med 0,5 in 24 ur.

1. Nastavitev Časa samodejnega vklopa naprave

1.1 Pritisnite gumb za vklop Časovnika ⑨. Na zaslonu daljinskega upravljalca se izpiše «ON TIMER«, zadnjí nastavljeni Časovni interval vklopa in symbol «h«. Sedaj lahko nastavite novi Časovni interval, ki nj potěče pred samodejmim vklopom naprave.
1.2 Pritiskajte gumb za vklop Časovnika ⑨ in tako ponastavite interval.
1.3 Po nastavitvi Časovnika poteče pol sekunde preden daljinski upravljalec naprvi poslje signal.

2. Nastavitev Časa samodejnega izklopa naprave

2.1 Pritisnite gumb za izklop Časovnika ⑩. Na zaslonu daljinskega upravljalca se izpiše «OFF TIMER«, ter v urah izraženi zadnji nastavljeni Časovni interval izklopa. Sedaj lahko nastavite novi Časovni interval, ki nj potěće pred samodejmim vklopom naprave.
2.2 Pritiskajte gumb za izklopČasovnika 包 in takoponastavite interval.
2.3 Po nastavitvi Časovnika potěče pol sekunde preden daljinski upravljalec naprvi poslje signal.

Primer nastavitveČasovnika

Zagon klimatske naprave Čez 6 ur.

1. Pritisnite gumb TIMER ON. Na zaslonu se prikaže zadnja nastavitev časa vklopa in znak „h".
2. Pritisnite gumb TIMER ON, da se na zaslonu prikaže izpis „6:0h".
3. Poeni sekundi zaslon ponorvno prične prikazovati temperaturo. Na zaslonu sveti izpis „TIMER ON" in Časovnik je aktiven.

Kombinirana uporaba Časovnika

(hkratna nastavitev Časa vklopa in izklopa)

TIMER OFF TIMER ON

(On ---> Stop ---> Start operation)

Ta funkcija je uporabna v primeru, kadarŽelite napravo ugasniti ob odhodu na span je in jo ponovno vkljuciti naslednje jutro, ali ko se vrnete domov.

Primer:

Izklop naprave po dveh urah delovanja in njen ponoven zagon cz 10 ur.

1. Pritisnite gumb TIMER OFF
2. Ponovno pritisnite gumb TIMER OFF, da se nazaslonu TIMER OFF izpiše 2.0h
3. Pritisnite gumb TIMER ON
4. Ponovno pritisnite gumb TIMER ON, da se na zaslonu TIMER ON izpiše 10h
5. Po eni sekundi zaslon ponovno prične prikazovati temperaturo. Na zaslonu sveti izpis „TIMER ON OFF" in Časovnik je aktiven.

VEDITE

• Če za vklop in izklop nastavite isti Čas, se Čas izklopa samodejno poveča za 0,5 ure (kadar je nestavljeni interval krajši od 10 ur) oz 1 uro (kadar je nestavljeni interval dalji si od 10 ur).
• Čas vklopa oz. izklopa spremenite takó, da pritisnete odgovarjajoči gumb Časovnika in ponovno nastavite Čas.
• Nastavljeni Čas je relativen glede na dejanski Čas. Časovni interval govori o zakasnitvi glede na trenutni Čas.

POZOR

Daljinski upravljalec ne sme priti v stik s tekočinami.
- Ne sme biti podvržen visokim temperaturam in sevanju.
- Sprejemnik signala na notranji enoti ne sme biti izpostavljen direktni soncni svetlobi. V nasprotnem primeru lahko pride do napacnegada delovanja naprave.
- Ne uporabljaje starih in novih baterij hkrati. Nikoli ne uporabljaje razlicnih tipov baterij (npr. alkalne in mangan dioksidne).

F IDEALNO DELOVANJE

Za idealno delovanje naprave upoštevajte sledeče nasvete:

Nastavite izpuh zraka tak, da ne piha direktno v Ijudi.
- Temperaturo nastavite tak, da dosezete obmoceugodja. Temperature ne nestavljate do mejnh vrednosti.
Zaprite vrata in okna.
Z uporabo czasovnika nastaviteŽelen czs vklopa naprave.
V blizino odprtin za vstop in izstop zraka ne postavlajte predmetov. Tako lahko zmanjsate učinkovi-tost naprave, ali pa naprava lahko celo preneha delovati. Prepričajte se, da tok zraka ni oviran. Zrak mora neovirano doseči vse dele prostora in neovirano vstopati v napravo.

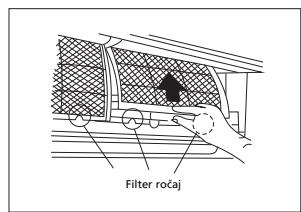

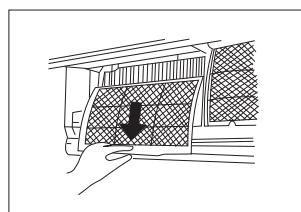

Zračni filter redno Čistite, da ne pride do zmanjsanja moci delovanja naprave. Priporočljivo je, da filtre očistite vsakih 14 dni.
- Naprava naj ne deluje z zaprtimi horizontalnimi rešetkami.

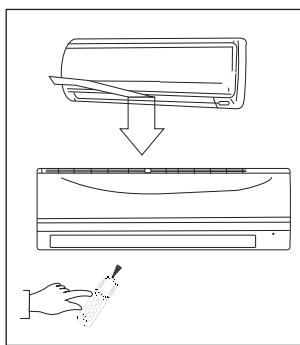

G NASTAVLJANJE KOTA IZPUHA ZRAKA

Kot izpuha zraka pravilno nastavite, drugače lahko pride do neenakomerno porazdeljene temperature v prostoru in občutka neugodja. Položaj horizontalih rešetak lahko nastavite s pomočjo gumba (8) na daljinskem upravljalcu. Položaj vertikalnih rešetak nastavite ročno.

Nastavljanje izpuha zraka horizontalno (gor - dol)

Naprava izpuh zraka horizontalno samodejno nastavi glide na način delovanja v katerem se naprava nahaja.

Ročno nastavnljanje izpuha zraka horizontalno (gor - dol)

Naprava izpuh zraka horizontalno samodejno nastavi gledo na način delovanja v katerem se naprava nahaja.

Ročno nastavnljanje izpuha zraka horizontalno (gor - dol)

Ko naprava deluje pritisnite gumb ⑧ «AIR DIRECTION« na daljinskem upravljalcu. Tako horizontalne rešete postavite v poljuben položaj. Naprava bo pri nadalnjem delovanju samodejno nastavljala horizontalen izpuh zraka glede na nastavitve, ki ste jih dolocili z gumbom ⑧ «AIR DIRECTION«.

Nastavitev vertikalnega izpuha zraka (levo - desno)

Med delovanjem naprave vertikalne rešetke poljubno ročno nastavite s pomoćjo drž-ala na rešetakah.

POZOR

Ne dotikajte se ventilatorja za rešetkami!

VEDITE

Dejanska naprava se lahko razlikuje od slik na embalaži ali v navodilih. Slike so namenjene le obrazložitvi in prikazu funkcj naprave.

Samodejno nihanje horizontalnih rešetk (gor - dol)

• Ko naprava deluje pritisnite gumb ⑦ »SWING« na daljinskem upravljalcu.
• ZA izklop funkcjige gumb ⑦ pritisnite ponovno. S pritiskom na gumb ⑧ «AIR DIRECTION« rešetke «zaklenete« v Želenem položaju.

POZOR Funkcjij «AIR DIRECTION« in «SWING« ni:no uporabljati kadar naprava ne deluje (tudi ne kadar je Časovnik aktiviran za samodejni vklop – ON TIMER). NapraveNJ ne deluje (gretje ali hlajenje) daljišČas z navzdol obrjenimi rešetakami za usmerjanje toka zraka. V nasprotnem primuru se lahko na horizontalnih rešetakah pojavik kondenz, ki bo kapljal na tla. Horizontalnih rešetak nikoli ne premikajte ročno. Premikate ju lahko le z gumboma «AIR DIRECTION« ⑧ ali «SWING« ⑦. Z ročnim pomikanjem horizontalnih rešetak lahko povzročite napačno delovanje funkcjije njihovega samodejnega pomika. Če pomik rešetak ne deluje pravilno, napravo ugasnite in ponovno vklopite. Če napravo prižgete takoj po izklopu le-te, lahko horizontalne rešetak mirujujo še 10 sekund po vklopu naprave. Kot odprtja horizontalnih rešetak ne sme biti premajhen, są to omeji pretok zraka in posledićno zmanjsuje moč naprave. Naprave ne uporabljajte z zaprtimi horizontalnih rešetakami. Ko napravo prključite na elektrčno omrežje, lahko rešetak prvih 10 sekund oddajajo zvok. To je normalen pojav.

H KAKO NAPRAVA DELUJE

RAZVLAZEVANJE

SAMODEJNO DELOVA NJE

• Kadar naprava deluje v samodejnm načinu AUTO, (gumb 2 na daljinskem upravljalcu), glede na nestavljeno in dejansko temperaturo prostora samodejno izbira med hlajenjem, gretjem ali le ventiliranjem.
• Naprava takao samodejno vzdruje temperaturo prostora približno na nastavljeni vrednosti.
• Če Vam samodejni način delovanja ne ustreza, lahko ročno sami izberete poljubni način delovanja.

SLEEP/EKONOMICNO DELOVANJE

• S pritiskom na gumb «SLEEP« ⑥ medtem ko naprava hladi ali greje, ter med samodejnim delovanjem AUTO vklopite nočno delovanje. Naprava samodejno zvišuje temperaturo za 1^ na uro pri hlajenju in znižuje temperaturo za 1^ na uro pri gretju. Temperatura se ustali na novi vrednosti po 2 urah.In deluje naslednjih 5 ur. Po 5 urah se naprava izkljuci. Hitrost vrtenja ventilatorja krmili naprava samodejno.

RAZVLAŽEVANJE

• Kadar naprava deluje v načinu razvlăževanja, takrat glede na razliko med dejansko in nastavljeno temperaturo prostora po potrebi samodejno prčne razvlăževati zrak.
  V načinu razvlăževanja, naprava nastavljeno temperaturo prostora vzdřůje s pomočjo stalnegа vklapljanja in izklapljanja funkcjije hlajenja oz. le ventiliranja. Vrtljaji ventilatorja so krmiljeni samodejno..
• Naprava zrak razvlažuje tudi takrat, ko deluje v načinu hlajenja.

VZDRŽEVANJE

POZOR

Pred cisjenjem napravo ugasnite in jo izklopite iz elektricneganapajanja.

Čiščenje notranje enote in daljinskega upravljalca

POZOR

• Notranjo enoto in daljinski upravljalec očistite s suho krpo.
• Kadar je enota zelo umazana, za cisćenje lahko uporabite s hladno vodo navlažENO krpo.
• Čelna plošča enote se lahko sname in očisti z vodo. Nato jo obrišite suho krpo.
• Za cisćenje ne uporabljajte kemićno obdelanih krp ali metlice za prah.
• Za cisćenje ne uporabljajte bencina, razredćil, polirnih past ali podobnih kemikalij. Zaradi teh snovi lahko plastika razpoka ali se deformira.

Čiščenje zračnega filtra

Zamašen filter zmanjsije moč naprave. Filter redno Čistite vsakih 14 dni.

1. DvignitePokrov celine plošće notranje enote dokler se ta ne zasković.
2. Filter primite za držalo, ga rahlo privzdignite, da ga lahko izvlečete iz njegovega ležišca in ga nato potegnite navzdol.

3. Filter potegnite iz notranje enote naprave.

4. Filter očistite vsakh 14 dni.

5. Filter Čistite s sesalcem ali vodo.

6. Filtra iz aktivnega oglia ni mogoce cistiti. Ko je umazan ne more vec filtrirati neprijetnih vonjav. Takrat je potrebno ta filter zamenjati (poklicite servis). Filter je prirocljivo menjati dvakrat nasezono.

7. Zeleni 3M HAF filter je potrebno zamenjati kadar je njegova povrsina umazana in pore zamašene. Filter je priročljivo menjati dvakrat nasezono.

Nov filter
Priporočljiva menjava filtra

A + B = Filter z aktivnim ogljem / 3MTM HAF filter.

1. Po menjavi filtra iz aktivnega oglja in 3M HAF filtra krovni protiprašni filter vstavite nazaj v ležišće na ohisju naprave.
2. Preden ga vstavite nazaj v enoto se prepričajte, da je filter popolnama suh in brez fizichnih okvar.
3. Vstavite filter nazaj v njegovo ležišće.
4. Zgornji del zračnega filtra vstavite v enoto. Pri tem pazite, da sta levi in desni rob pravilno poravnana in nato filter potisnite v enoto.

Vzdrževanje

Če naprave ne nameravate uporabljati dalji šas, sledite sledečim korakom:

1. Naprava naj 6 ure deluje v načinu ventiliranja. Tako boste posušili notranjost naprave.
2. Napravo ugasnite in izklopite iz elektricnega napajanja. Iz daljinskega upravljalca izvlecite baterije.
3. Zunanjo enoto je potrebno redno cistiti in vzdhrževati. To nj naredi servis.

Kaj preveriti pred delovanjem

Preverite, da elektricheŽice niso poskodovane ali izklopljene.
Preverite ali je vstavlien zračni filter.
- Če naprave dalj Časa niste uporabljali preverite, ali odprtine za vhod ali izpuh zraka niso blokirane.

POZOR

• Ko iz naprave odstranjujete filtrre, se ne dotikajte kovinskih delov naprave. Na ostrih kovinskih delih bi se lahko poskodovali.
• Notranjosti enote ne Čistite z vodo. To lahko poškoduje izolacijo in povzroči elektrichi udar.
  Pred cišćenjem naprave jougasnite in izklopite varovalko.

Med delovanjem naprave se lahko zgodi sledeče:

1. Varovanje naprave

Varovalo kompresorja

Kompresorjani mozno vklopiti 3 minut po tem, ko preneha delovati.

Varovalo hladega zraka

• Naprava ne omogoča izpuha hladnegа zraka v načinu gretja, kadar je izmenjevalec toplete v notranji enoti v enam od sledečih nastavitev:

a.) naprava je pravkar pričela greti
b.) vklopljeno je odtaljevanje
c.) Gretje na nizko temperaturo

Odtaljevanje

Notranji ali zunanji ventilator se ustavita, kose naprava odtaljuje
- Na zunanji napravi se lahko ob ciklu gretja in nizki zunanji temperaturi ter visoki vlažnosti pojavivje, ki zmanjsa moč delovanja naprave.
Takrat naprava samodejno prekine z gretjem in se odtaja.
- Proces samodejnga odtaljevanjaTRAJa med 4 in 10 minutami, glede zunanjo temperaturo in količino nabranega ivja.

2. Iz notranje enote izhaja bela meglica

• Ob visoki notranji vlagi in veliki temperaturni razlaki zraka pri vstopni in izstopni odprtini zraka, se lahko v načinu hlajenja pojavī bela meglica.
• Bela meglica se lahko pojaviti tudi takrat, ko naprava po končanem procesu samodejnega odtaljevanja prične delovati v načinu gretja.

3. Naprava oddaja šibak zvok

• Ko kompresor deluje ali takoj ko preneha delovati, lahko zašišite šibak sikajuć zvok. Povzroča ga hladilna tekovičina, ki se pretaka po ceveh.
• Ko kompresor deluje ali takoj ko preneha delovati lahko zašišite rahlo cviljenje. Povzroča ga širjenje oz. krčenje plastike v enoti zaradi spremembe temperature.
• Ko napravo prvič prižgete lahko zaslišite zvok,ki ga oddajajo resetke, ko se postavijo v nevtralni položaj.

4. Iz notranje enote izhaja prah

To je normalen pojav, kadar naprava dalj casa ni bila v uporabi ali ob prvi uporabi naprave.

5. Iz notranje enote se širi vonj

• Naprava oddaja vonj (po pohištvu, cigaretni dim, gradbeni material ...), ki ga vsrka ob samem delovanju.

6. Naprava iz gretja ali hlajenja preklopi na le ventiliranje

• Ko temperatura prostora doseže nastavljeno, se kompresor izklopi, deluje le ventilator. Kompresor se zopet vklopi, ko se temperatura dvigne nad nastavljeno pri hlajenju oz. pade pod nastavljeno pri gretju.

• Ko naprava hladi v prostoru z visoko relativno vlago (več kot 80%), z nje lahko kaplja voda. Horizontalne rešetke kar najbolj odprite in nastavite najvecje HIGH vrtljaje ventilatorja.

8. Gretje

Med gretjem naprava toploto iz zunanje enote vlece v notranjo enoto in izpiha vroc zrak. Kadar zunanja temperatura pade, se primerno zmanjsa tudi pretok toplote v notranjo enoto. Hkrati se zaradi povecane razlike med zunanjo in notranjo temperaturo povec a temperaturna obremenjenost naprave . Ce zelene temperature takrat ne morete doseci le z klimatsko napravo, uporabite dodatno grelno telo.

9. Samodejni ponovni vklop

• Naprava se zaradi izpada elektriche energije izklopi. Ker ima naprava moznost samodejnega vklopa, se ob ponovni vzpostavitvi napajanja samodejno vklopi in pri tem ochrani vse programirane nastavitve.

K ODPRAVLJANJE TEZAV

Težave in njihovo odpravljanje

TEZAVA

Napravo takoj izklopite, kadar pride do ene od sledečih nepravilnosti v delovanju. Takrat napravo izklopite iz omrežja inPokličite servis.

• Varovalka naprave ali glavna varovalka večkrat pregori.
  Voda ali drugi predmeti prodrejo v napravo.
  Daljinski upravljalec ne dela ali deluje nepravilno.
• Drugi nenormalni pojavi.
• Lučka, ki signalizira delovanje naprave utripa 5x v sekundi, tudi po izklopu in ponovnem vklopu elektricnega napajanja.

Težava	Vzrok	Rešitev
Naprave ni moč priž-gati.	Izpad elektrickega napajanja.	Počakajte, da se napajanje zopet vzposta-vi.
	Naprava ni priklopljena na elektrickno napajanje.	Preverite, ali je vtič pravilno vstavljen v elektrickno vtičnico.
	Pregorela varovalka.	Zamenjale varovalko / ponovno vklopite rele / resetirajte prekinjač.
	Baterijski vložki v daljinskem upravljalcu so prazni.	Zamenjale baterije.
	Razdalja med daljinskim upravljalcem in sprejemnikom na notranji enoti je večja kot 6 - 7 m, ali pa so vmes ovire.	Priblížajte daljinski upravljalec notranji enoti. Odstranite ovire. Daljinski upravlaja-lec namerite v sprejemnik na notranji enoti.
	Nepravilna nestavitev Časa s pomočjo Časovnika.	Počakajte ali izbrišite nestavitve Časovnika.
Naprava ne hladi oz. ne greje dobro, kljub temu,da zrak piha iz naprave.	Neprimerno nestavljena temperatura.	Nastavite temperaturo pravilno. Za nata-nčen opis postopka preberite poglavje E "Upravljanje z daljinskim upravljalcem".
	Zamašen zračni filter.	Očistete zračni filter.
	Odphta so okna ali vrata v prostor.	Zaprite vrata ali okna.
	Odprtine za vpih ali izpih zraka na zunanji oz. notranji enoti so zamašne.	Očistete rešetke in napravo ponovno priž-gite.
	Aktivirano varovalo 3 minutne zakasnitve vklopa kompresorja.	Počakajte.
	Poteka odtaljevanje naprave.
Hitrosti ventilatorja ni moč nestavljati.	Naprava je v načinu samodejnegă delo- vanja.	Hitrost ventilatorja je moč nastavlji at le v načinih delovanja gretje HEAT, hlajenje COOL in ventiliranje FAN.
	Naprava deluje v načinu razvlăževanja.
Lučka TEMP. ne gori.	Naprava deluje v načinu ventiliranja.	V načinu ventiliranja temperature ni moč nastavlji at.

Če težave ni moč odpraviti s pomočjo zgornjih nasvetov,Pokličite servis.

POZOR

Popravilo naprave lahko izvrši le pooblašćen servis.

L GARANCIJSKA IZJAVA

1. V imenu proizvajalca servis garantira, da bo proizvod pravilno deloval, ce ga boste uporabljali v skladu z njegovim namenom in navodili za uporabo;
2. V kolikor je potrebno proizvod poslati pooblašćenemu serviserju ali uvozniku, Vas prosimo da priložite garancijski lit, račun in kratek opis napake. Stroške prevoza do najblžjega servisa, przynamo samo v primeru ko je prevoz izvršen z javnim prevozom (pošta,vlak) in dokazilom o placilu. V primeru poškodbe proizvoda pri prevozu je rizik na kupčevi strani.
3. Servis bo v garancijskem roku na svoje stroške poskrbel za odpravo okvare ali pomanjkljivosti na proizvodu, zaradi katere aparat ne deluje,Če je bil proizvod uporabljan v skladu s prvo točko te izjave;
4. V primeru, da aparat v garancijski dobi ne bo popravljen v 45 dneh od datuma dostave aparata v servisno enoto, bomo aparat na vašo zahtevo zamenjali z novim;
5. Garancijski rok bo podaljšan za Čas popravila;
6. Za napake, ki nastanejo zaradi zunanjih vplivov (mehanske poskodbe po krivi dupca ali tretje osebe, poseg v aparate brez našega pooblastila, nepravilna uporaba, malomarno ravnanje, prenapetosti v omrežju, zaradi izcedka iz baterije, višja sila), garancija ne velja;
7. Ta garancija se tudi ne nanaša na dele podvržene obrabi (filtrri, baterije ... itd);
8. Garancijski zahtevki se sprejmejo le ob socasni predložitvi potrjenega garancijskega lista in originalne-ga računa;
9. Rok zagotovljenega servisiranja je 7 let;
10. Izgube ali pušćanja hladilnega sredstva zaradi nestrokovnega priklopai ali odklopa enot naprave s strani uporabnika naprave ali nepooblašćenega osebja garancija, ki velja za to napravo ne krije. Prav takoso iz garancije izvizete vse okvare enot naprave, ki so posledica montaže, priklopai ali odklopa, ki niso v skladu z lokalmimi zakoni in predpisi in/ali s temi navodili za uporabo.

Če v teh navodilih ne najdete rešitve problema, se glede popravila naprave posvetujte s serviserjem. Če bi bilo napravo potrebno odklopiti iz elektrčne napeljave, maj to v skladu z lokalmimi zakoni in predpisi nare-di kvalificiran elektrčar.

Model		S 3025	SC 3025	S 3032	SC 3032	S 3050	SC 3050	S 3067
Vrsta klimatske naprave		Vgradna klimatska naprava	Vgradna klimatska naprava	Vgradna klimatska naprava	Vgradna klimatska naprava	Vgradna klimatska naprava	Vgradna klimatska naprava	Vgradna klimatska naprava
Moč hlajenja nom. (min - maks) *	W	2500 (700-2900)	2500 (700-2900)	3200 (700-4000)	3200 (700-4000)	5000 (1500-6500)	5000 (2800-5700)	6700 (3500-7300
Energiški razred hlajenje*		A	A	A	A	A	A	A
EER*		3.24	3.24	3.23	3.23	3.21	3.21	3.21
Moč gretja nom. (min - maks) *	W	2700 (700-3200)	2600 (700-3200)	3600 (800-4700)	3600 (800-4700)	5000 (1600-6700)	5000 (2300-6200)	7300 (3200-7900)
Energiški razred gretje*		A	A	A	A	A	B	A
COP*		3.61	3.61	3.7	3.7	3.61	3.41	3.61
Maks. razvlăževanje ** / ***	L / 24h	24	24	28	28	41	41	60
poraba energije hlajenje	kW	0,77	0,77	0,99	0,99	1,55	1,55	2,10
poraba energije gretje	kW	0,75	0,73	0,97	0,97	1,38	1,46	2,03
Letna poraba energije	kWh	385	385	495	495	775	775	1050
Napajanje	V / Hz / Ph	230- / 50 / 1	230- / 50 / 1	230- / 50 / 1	230- / 50 / 1	230- / 50 / 1	230- / 50 / 1	230- / 50 / 1
Tok nominalno hlajenje/gretje	A	3.4 / 3.4	3.4 / 3.2	4.4 / 4.5	4.4 / 4.5	6.9 / 6.2	7.0 / 6.7	9.4 / 9.1
Maks. tok nominalno	A	5	5	8,5	8	12	15	12
Maks. pretok zraka**	m3/h	470/410/350	450/400/350	580/460/390	580/460/390	880/800/700	840/780/680	1120 / 880
Za prostor**	m3	60-85	60-85	80 - 100	80 - 100	125 - 150	125 - 150	165 - 185
Kompresor		Roterande	Roterande	Roterande	Roterande	Roterande	Roterande	Roterande
Hitrosti ventilatorjá		3	3	3	3	3	3	3
Razpon nastavitve temp.	°C	17 - 30	17 - 30	17 - 30	17 - 30	17 - 30	17 - 30	17 - 30
Razpon delovanja	°C	-15 - +43	-15 - +43	-15 - +43	-15 - +43	-15 - +43	-15 - +43	-15 - +43
Upravljanje		Elektronsko z daljins-kim upravljalcem	Elektronsko z daljins-kim upravljalcem	Elektronsko z daljins-kim upravljalcem	Elektronsko z daljins-kim upravljalcem	Elektronsko z daljins-kim upravljalcem	Elektronsko z daljins-kim upravljalcem	Elektronsko z daljINS-kim upravljalcem
Daljinski upravljanje		Da	Da	Da	Da	Da	Da	Da
Filtri		Aktivno oglje, protiprašni filter, 3M HAF	Aktivno oglje, protiprašni filter, 3M HAF	Aktivno oglje, protiprašni filter, 3M HAF	Aktivno oglje, protiprašni filter, 3M HAF	Aktivno oglje, protiprašni filter, 3M HAF	Aktivno oglje, protiprašni filter, 3M H AF	Aktivno oglje, protiprašni filter, 3M HAF
Hladilino sredstvo	r / gr	R410A / 660	R410A / 700	R410A / 930	R410A / 930	R410A / 1180	R410A / 1700	R410A / 1950
Premer cevi plin / tekovičina	mm	6.35 / 9.53	Hitre spojke	6.35 / 9.53	Hitre spojke	6.35 / 12.7	Hitre spojke	9.53 / 16.0
Pritisk vpih / izpih (maks)	bar	8 / 26 (15 / 42)	8 / 26 (15 / 42)	8 / 26 (15 / 42)	8 / 26 (15 / 42)	8 / 26 (15 / 42)	8 / 26 (15 / 42)	8 / 26 (15 / 42)
Dimenz. notranja enota (§ x g x v)	mm	710x250x190	790x275x190	790x275x190	790x275x190	940x275x198	940x275x198	1030x313x221
Dimenz. zunanja enota (§ x g x v)	mm	660x540x250	700x535x235	660x540x250	780x540x250	760x590x285	845x695x335	845x695x335
Teža notranja enota	kg	7	14	9	14	11	15	16
Teža zunanja enota	kg	28	30	30	35	41	53	50
Bruto teža notranja enota	kg	11	17	12	18	14	20	17
Bruto teža zunanja enota	kg	31	33	32	38	44	57	53
Jakost hrupa notranja enota (maks)	dB(A)	28 - 34	29 - 40	31 - 40	32 - 41	37 - 45	40 - 46	43 - 48
Jakost hrupa zunanja enota (nom)	dB(A)	52	52	54	54	56	59	56
Varovalka notranja enota	IP	IP20	IP20	IP20	IP20	IP20	IP20	IP20
Varovalka zunanja enota	IP	IP24	IP24	IP24	IP24	IP24	IP24	IP24
Varovalka		T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V	T3.15A / 250V

Odpadne hisne elektriche naprave se ne smejo odvreci skupaj s hišnimi opadki. Prosimo reciklirajte, kjer je to mogoče. Povprašajte lokalne oblasti ali prodajalca za nasvet o možnostih recikliranja.

Okoljevarstveni zaznamek:

Naprava vsebuje fuorirane toplogredne pline opisane v Kjotskem protokolu. Servisira ali razstavi jo lahko le šolana oseba.

Naprava vsebuje plin R410A, ki je fluoriran toplogredni plin, s potencialno možnostjo segrevanja ozračja (GWP) = 1975. Zato ga ne spušćajte v ozračje.

Internet:

Zadnjo verzijo navodil za montažo in/ali servisnih navodil lahko najdete na naši splletni strani, na povezavi www.zibro.com.

Sayin Bay/Bayan,
