VC-993wnPIBR - Kuhalnik VESTFROST - Brezplačna navodila za uporabo

Vrsta izdelka	Prostostoječi štedilnik
Znamka	Vestfrost
Model	VC-993wnPIBR
Vrsta energije	Električni
Širina	90 cm
Višina	85 cm (nastavljiva)
Globina	60 cm
Teža	55 kg
Prostornina pečice	70 L
Število kuhalnih con	4 (keramična kuhalna plošča)
Funkcije pečice	Običajno, Ventilator, Žar
Vrsta čiščenja	Notranjost iz emajla, enostavna za čiščenje
Otroška ključavnica	Da
Samodejni izklop	Da
Temperaturno območje	50°C - 250°C (pečica)
Poraba energije	10,5 kW (kuhalna plošča + pečica)
Napetost	230 V / 50 Hz
Garancija	2 leti

Pogosto zastavljena vprašanja - VC-993wnPIBR VESTFROST

Kako namestim štedilnik?

Zagotovite ustrezno prezračevanje in stabilno površino. Priključite na namensko vtičnico 230 V. Poravnajte aparat z nastavljivimi nogicami.

Kaj storiti, če se pečica ne segreje?

Preverite odklopnik in se prepričajte, da je pečica nastavljena na funkcijo kuhanja. Če se še vedno ne segreje, bo morda treba zamenjati grelni element.

Kako očistim keramično kuhalno ploščo?

Uporabite strgalo za keramične plošče za zažgane ostanke, nato nanesite specializirano čistilo z mehko krpo. Izogibajte se abrazivnim gobicam.

Ali lahko v pečici uporabim aluminijasto folijo?

Izogibajte se prekrivanju dna pečice s folijo, saj lahko povzroči poškodbe zaradi vročine. Uporabljajte samo na pekačih.

Kako zamenjam žarnico v pečici?

Odklopite napajanje, odstranite stekleno zaščito in zamenjajte z žarnico 25W, odporno na 300°C.

Zakaj se kuhalna plošča ne vklopi?

Prepričajte se, da je otroška ključavnica deaktivirana. Če ni, preverite napajanje ali krmilno ploščo.

Kako aktiviram otroško ključavnico?

Pritisnite in držite tipko za zaklepanje 3 sekunde, dokler indikator ne zasveti. Ponovite za deaktivacijo.

Kaj pomeni koda 'Err'?

Koda napake pomeni okvaro. Zabeležite kodo in se za diagnostiko obrnite na službo za pomoč uporabnikom.

Kako samočistim pečico?

Ta model uporablja emajl, enostaven za čiščenje, ne pirolitični. Po uporabi obrišite madeže z vlažno krpo.

Ali lahko štedilnik popravim sam?

Samo preprosta opravila, kot je menjava žarnice. Pri električnih težavah se obrnite na usposobljenega tehnika, da ohranite varnost.

NAVODILA ZA UPORABO VC-993wnPIBR VESTFROST

Naša linija izdelkov retro je bila ustvarjena z željo po tem, da klasična zasnova in drzne barve ustvarijo sodobne rešitve. Ustvarili smo vrsto izdelkov, ki so preprosti za uporabo, se lepo prilegajo v vsako kuhinjo in presenečajo s sodobno tehnologijo.

Da boste lahko dolgo časa uživali v našem izdelku, preberite ta navodila za uporabo. Vključujejo vse potrebne informacije za ustrezno namestitev in upravljanje naprave ter kontaktne podatke našega servisnega centra.

1.1 Splošna varnostna opozorila 78 1.2 Namestitvena opozorila 80 1.3 Med uporabo 80 1.4 Med čiščenjem in vzdrževanjem 82

2. NAMESTITEV IN PRIPRAVA ZA UPORABO

2.1 Navodila za monterja 83 2.2 Namestitev štedilnika 85 2.3 Plinski priključek 85 2.4 Zamenjava plina (če je na voljo) 87 2.5 Električna povezava in varnost (če je na voljo) 88 2.6 Komplet proti nagibanju 89 2.7 Nastavljanje nogic 90

3. LASTNOSTI IZDELKA 91

4. UPORABA IZDELKA

4.1 Uporaba plinskih gorilnikov 92 4.2 Krmilniki kuhalne plošče 92 4.3 Dodatki 99

5. ČIŠČENJE IN VZDRŽEVANJE

5.1 Čiščenje 102 5.2 Vzdrževanje 106

6. ODPRAVLJANJE TEŽAV IN PREVOZ

6.1 Odpravljanje težav 107 6.2 Prevoz 108

7. TEHNIČNE SPECIFIKACIJE

7.1 Tabela injektorjev 109 7.2 Grelna plošča 110 7.3 Pečica 111

1. VARNOSTNA NAVODILA

• Pred uporabo naprave natančno preberite vsa navodila in jih shranite na priročnem mestu, če jih boste potrebovali.
• Ta priročnik je bil pripravljen za več kot en model, zato vaša naprava morda nima nekaterih lastnosti, opisanih v priročniku. Zato je posebej pomembno, da ste pri branju tega priročnika še posebej pozorni na slike.

1.1 Splošna varnostna opozorila

To napravo lahko uporabljajo otroci, stari 8 let ali več, in osebe, ki imajo zmanjšane telesne, čutne ali umske zmožnosti ali so brez izkušenj in znanja, če so pod nadzorom ali so prejele navodila za varno uporabo naprave in razumejo vpletena tveganja. Otroci se z napravo ne smejo igrati. Otroci ne smejo opravljati čiščenja ali vzdrževanja naprave brez nadzora.

OPOZORILO: Naprava in njeni dostopni deli postanejo vroči med uporabo. Pazite, da se ne dotaknete grelnih elementov. Otroci, mlajši od 8 let, se ne smejo približevati napravi brez nadzora.

OPOZORILO: Nenadzorovano kuhanje na kuhalni plošči z maščobo ali oljem je lahko nevarno in lahko povzroči požar. Požara NIKOLI ne poskušajte pogasiti z vodo, ampak napravo izklopite in ogenj pokrijte s pokrovom ali požarno odejo.

POZOR: Postopek kuhanja morate nadzorovati. Kratkotrajen postopek kuhanja morate neprekinjeno nadzorovati.

OPOZORILO: Nevarnost požara: Na kuhalnih površinah ne shranjujte stvari.

OPOZORILO: Če je površina razpokana, izklopite napravo, da ne pride do električnega udara.

• Pri modelih, ki imajo pokrov grelne plošče, pred uporabo očistite vsa razlitja in počakajte, da se štedilnik ohladi, šele nato zaprite pokrov.
• Naprave ne upravljajte z zunanjim časovnikom ali ločenim sistemom za daljinski nadzor.

OPOZORILO: Da se izognete možnosti električnega udara, pred zamenjavo luči poskrbite, da je naprava izklopljena.

OPOZORILO: Da bi preprečili prevračanje naprave, morate namestiti stabilizacijske okvirje. (Za podrobnejše informacije preberite navodila za komplet proti prevračanju.)

- Med uporabo se bo naprava segrela. Pazite, da se ne dotaknete grelnih elementov znotraj pečice.

- Po zelo kratkem času uporabe ročaji postanejo vroči.

- Za čiščenje površin pečice ne uporabljajte abrazivnih čistil. Površine lahko opraskajo, kar lahko povzroči drobljenje stekla vrat ali poškodbe površin.

- Za čiščenje naprave ne uporabljajte parnih čistilnikov.

⚠️ POZOR: Med kuhanjem ali pečenjem so lahko dostopni deli vroči. Kadar je naprava v uporabi, poskrbite, da se ji otroci ne približujejo.

• Vaša naprava je proizvedena v skladu z ustreznimi lokalnimi in mednarodnimi standardi in predpisi.
• Vzdrževanje in popravila smejo izvajati le pooblaščeni serviserji. Namestitev in popravila, ki jih izvede nepooblaščeni serviser, so lahko nevarna. Kakršno koli spreminjanje specifikacij naprave je lahko nevarno. Neprimerna varovala kuhalne plošče lahko povzročijo nesreče.
• Pred priključitvijo naprave preverite, da so lokalni pogoji distribucije (narava plina in plinskega tlaka ali električne napetosti in frekvence) in specifikacije naprave združljivi. Specifikacije za to napravo so navedene na etiketi.

POZOR: Ta naprava je zasnovana samo za peko hrane in je namenjena le za notranjo uporabo v gospodinjstvu. Ne sme se uporabljati za druge namene, kot je npr. negospodinjska uporaba, v poslovnem okolju ali za ogrevanje prostorov.

- Naprave ne poskušajte dvigniti ali premakniti z vlečenjem ročajev na vratih pečice.

• Ta naprava ni priključena na napravo za prezračevanje. Nameščena in priključena mora biti v skladu z veljavnimi predpisi za namestitev. Posebej pozorni bodite na ustrezne zahteve glede prezračevanja.
• Če se gorilnik ne prižge po 15 sekundah, prekinite z uporabo naprave in odprite vrata predala. Pred ponovnim poskusom vžiga gorilnika počakajte vsaj 1 minuto.
• Ta navodila veljajo le, če se na napravi pojavi pravilen simbol države. Če se simbol ne pojavi na napravi, glejte tehnična navodila, ki opisujejo, kako morate nastaviti napravo, da se bo ujemala s pogoji uporabe v državi.
• Sprejeti so bili vsi mogoči ukrepi za zagotavljanje vaše varnosti. Ker se lahko steklo zlomi, bodite previdni pri čiščenju, da stekla ne opraskate. Poskrbite, da s pripomočki ne boste udarjali ali trkali po steklu.
• Pazite, da med namestitvijo napajalni kabel ni zagozden. Če je napajalni kabel poškodovan, ga mora zamenjati proizvajalec, serviser ali podobna usposobljena oseba, da bi se izognili tveganjem. • Medtem ko so vrata pečice odprta, otroci ne smejo plezati po vratih ali sedeti na njih.
• Če ima vaša naprava kuhalno ploščo iz stekla ali steklene keramike.

•»V primeru počenega stekla kuhalne plošče«:

- nemudoma izklopite vse gorilnike in vse električne grelne elemente ter napravo izolirajte iz napajanja,

- ne dotikajte se površine naprave,

- naprave ne uporabljajte

- Poskrbite, da se otroci in domače živali ne bodo zadrževali v bližini naprave.

1.2 Namestitvena opozorila

- Naprave ne uporabljajte, preden ni dokončno nameščena.

• Napravo mora namestiti pooblaščen tehnik. Proizvajalec ni odgovoren za škodo, ki bi jo lahko povzročila nepravilna postavitev in namestitev, ki jo opravijo nepooblaščene osebe.
• Ko je naprava razpakirana, preverite, da se med prevozom ni poškodovala. V primeru okvare naprave ne uporabljajte in se nemudoma obrnite na pooblaščeni servis. Ker so materiali embalaže (najlon, spenjači, stiropor itd.) lahko nevarni za otroke, jih nemudoma zberite in odstranite.
• Napravo zaščitite pred atmosferskimi vplivi. Ne izpostavljajte je soncu, dežju, snegu, prahu ali preveliki vlagi.
• Materiali, ki obdajajo napravo (npr. kuhinjske omarice) morajo biti sposobni vzdržati temperaturo najmanj 100 °C.
• Da se izognete pregrevanju, naprave ne smete namestiti za dekorativna vrata.

1.3 Med uporabo

• Pri prvi uporabi pečice lahko opazite rahel vonj. To je popolnoma normalno in je posledica izolacijskih materialov na grelnih elementih. Predlagamo, da pred prvo uporabo pečico pustite prazno in jo za 45 minut nastavite na najvišjo temperaturo. Poskrbite, da bo okolje, v katerem je nameščen izdelek, dobro prezračeno.
• Po končanem pečenju vrata pečice previdno odprite. Vroča para iz pečice lahko povzroči opekline.
• Med delovanjem v napravo ali v bližino naprave ne dajajte vnetljivih ali gorljivih materialov.
• Za odstranjevanje hrane iz pečice uporabljajte rokavice za pečico.

Štedilnika ne puščajte brez nadzora, medtem ko kuhate s trdo ali tekočo maščobo. Pri močnem segrevanju se lahko vnamejo. Nikoli ne vlivajte vode na ogenj, ki ga povzroči olje. Namesto tega izklopite štedilnik in ponev pokrijte s pokrovom ali požarno odejo.

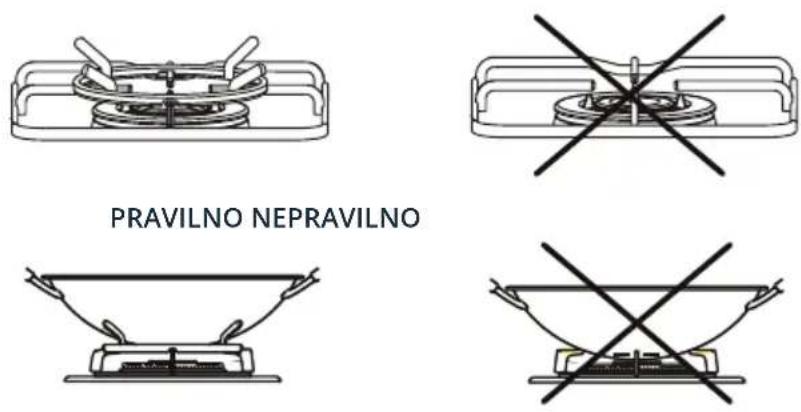

• Ponve vedno postavite na sredino kuhalne plošče, ročaje pa obrnite na varno mesto, da jih ni mogoče prevrniti.
• Če izdelka dlje časa ne boste uporabljali, izklopite glavno krmilno stikalo. Kadar plinske naprave niso v uporabi, izklopite plinski ventil.
• Pazite, da so krmilni gumbi naprave vedno v položaju »0« (ustavljeno), ko naprave ne uporabljate.
• Pladenj nagnite, ko ga potegnete ven. Ko hrano jemljete iz pečice, pazite, da je ne razlijete ali da vam ne pade.

POZOR: Uporaba plinske naprave za kuhanje povzroči proizvodnjo toplote, vlage in produktov zgorevanja v prostoru, v katerem je naprava nameščena. Prepričajte se, da je kuhinja dobro prezračevana, še posebej med delovanjem naprave, naj bodo naravne odprtine za zračenje odprte ali pa namestite prezračevalno napravo (mehansko napo).

• Dolgotrajna intenzivna uporaba naprave bo morda zahtevala dodatno prezračevanje, na primer odpiranje oken ali bolj učinkovito prezračevanje, na primer povečanje stopnje mehanskega prezračevanja, kjer je prisotno.
• Med uporabo gorilnika žara naj bodo vrata pečice odprta in vedno uporabljajte ščit za žar, ki je priložen izdelku. Nikoli ne uporabljajte gorilnika žara z zaprtimi vrati pečice.

POZOR: Stekleni pokrovi se lahko razbijejo pri segrevanju. Ugasnite vse gorilnike in počakajte,

da se površina kuhalne plošče ohladi, šele nato zaprite pokrov.

• Ko so vrata pečice odprta, nanje ničesar ne postavljajte. To lahko povzroči neravnovesje pečice ali poškoduje vrata.
• V predal ne polagajte težkih ali vnetljivih stvari (npr. najlona, plastičnih vrečk, papirja, krp itd.). To vključuje kuhinjsko posodo s plastičnimi dodatki (npr. ročaji).

POZOR: Notranja površina predala za shranjevanje lahko postane vroča, kadar je naprava v uporabi. Ne dotikajte se notranje površine.

- Brisač, krp ali oblačil ne obešajte na napravo ali njene ročaje.

1.4 Med čiščenjem in vzdrževanjem

• Pred izvajanjem kakršnega koli čiščenja ali vzdrževanja poskrbite, da bo naprava izklopljena iz omrežja.
• Ne odstranite krmilnih gumbov, da bi očistili nadzorno ploščo.
• Da bi ohranili učinkovitost in varnost naprave, vam priporočamo, da vedno uporabljate originalne rezervne dele in da pokličete naše pooblaščene serviserje, kadar je to potrebno.

Izjava o skladnosti CE

Zagotavljamo, da so naši izdelki skladni z ustreznimi evropskimi direktivami, sklepi in predpisi ter zahtevami, ki so navedene v referenčnih standardih. Ta naprava je bila zasnovana za uporabo pri kuhanju doma. Vsaka druga uporaba (kot je ogrevanje prostora) je neprimerna in nevarna.

Navodila za uporabo se nanašajo na več modelov. Opazite lahko razlike med temi navodili in svojim modelom

Odlaganje stare naprave

Ta simbol na izdelku ali embalaži označuje, da z izdelkom ne smete ravnati kot z običajnimi gospodinjskimi odpadki. Predati ga morate na ustrezno zbiralni mesto za recikliranje električne in elektronske opreme. S pravilnim odlaganjem tega izdelka boste pomagali preprečiti morebitne negativne posledice na okolje in zdravje ljudi, do česar lahko pride v primeru neustreznega odstranjevanja tega izdelka. Za bolj podrobne informacije o recikliranju tega izdelka se obrnite na lokalni mestni urad, službo za odlaganje gospodinjskih odpadkov ali trgovca, pri katerem ste izdelek kupili.

2. NAMESTITEV IN PRIPRAVA ZA UPORABO

OPOZORILO: To napravo mora namestiti pooblaščeni serviser ali usposobljen tehnik v skladu z dili v tem priročniku in v skladu z veljavnimi lokalnimi predpisi.

• Nepravilna namestitev lahko povzroči škodo in poškodbo, za katero proizvajalec ne prevzema nobene odgovornosti, garancija pa ne velja.
• Pred namestitvijo preverite, da so lokalni pogoji distribucije (električna napetost in frekvenca in/ali narava plina in tlak plina) in nastavitve naprave združljivi. Pogoji nastavitve za to napravo so navedeni na etiketi.
• Upoštevati je treba zakone, odloke, direktive in standarde, ki veljajo v državi uporabe (varnostni predpisi, ustrezno recikliranje v skladu s predpisi itd.).

Zahteve glede prezračevanja

• V prostorih z manj kot 5 m³ je potrebno trajno prezračevanje 100 cm² prostega območja. - V prostorih med 5 m³ in 10 m³ je potrebno trajno prezračevanje 50 cm² prostega območja, razen če ima prostor vrata, ki se odpirajo neposredno v zunanjost, potem trajno prezračevanje ni potrebno. - V prostorih, ki so večji od 10 m³, trajno prezračevanje ni potrebno.

Pomembno: Ne glede na velikost prostora, morajo imeti vsi prostori, v katerih je nameščena naprava, neposredni dostop do zunanjega zraka preko okna na odpiranje ali podobno.

Odstranjevanje zgorelih plinov iz prostora

Plinske naprave odstranjujejo plinske odpadke v zunanji zrak neposredno ali skozi napo. Če nape ni mogoče namestiti, namestite ventilator na okno ali steno, ki ima dostop do svežega zraka. Ventilator mora biti dovolj zmogljiv, da zamenja zrak v kuhinji vsaj 4–5-krat na uro.

Splošna navodila

• Odstranite embalažni material z naprave in dodatkov ter preverite, da naprava ni poškodovana. Če sumite, da obstaja kakršna koli poškodba, naprave ne uporabljajte in se nemudoma obrnite na pooblaščenega serviserja ali usposobljenega tehnika.
• Poskrbite, da v neposredni bližini naprave ni vnetljivih ali gorljivih materialov kot so zavese, olja, krpe, itd., ki hitro zagorijo.
• Delovna površina in pohištvo, ki obkroža napravo, mora biti izdelano iz materialov, ki so odporni na temperature nad 100 °C.
• Naprave ne nameščajte neposredno nad pomivalni stroj, hladilnik, zamrzovalnik, pralni stroj ali sušilni stroj.
• Napravo lahko postavite v bližino drugega pohištva pod pogojem, da na območju, kjer je naprava nameščena, višina pohištva ne presega višine delovne površine.

2.2 Namestitev štedilnika

• Če je kuhinjsko pohištvo višje od kuhalne površine, mora biti pohištvo vsaj 10 cm odmaknjeno od stranic naprave, da je omogočen pretok zraka.
• Okoli naprave mora biti vsaj 2 cm prostora za pretok zraka.
• Če je nad napravo nameščena napa ali kuhinjska omarica, mora biti med površino štedilnika in kuhinjsko omarico/napo spodaj prikazana varnostna razdalja.

A (mm) Omarica 420
B (mm) Napa 650/700
C (mm) 20
D (mm) Širina izdelka
E (mm) 100

Napravo priključite v skladu z ustreznimi lokalnimi in mednarodnimi standardi in predpisi. Najprej preverite, katere vrste plina je nameščen na štedilniku. Ta podatek je naveden na nalepki na hrbtni strani štedilnika. Informacije, povezane z ustreznimi vrstami plina in ustreznimi injektorji plina, najdete v tabeli tehničnih podatkov. Preverite, ali se tlak dovodnega plina ujema z vrednostmi v tabeli tehničnih podatkov, da boste zagotovili kar najbolj učinkovito uporabo in zagotovili minimalno porabo plina. Če je tlak uporabljenega plina drugačen od navedenih vrednosti ali ni stabilen na vašem območju, boste morda morali namestiti razpoložljivi regulator tlaka na dovod plina. Za te nastavitve se obrnite na pooblaščen servisni center.

Točke, ki jih je treba preveriti med montažo upogljive cevi

• Če je plinska povezava narejena z upogljivo cevjo, ki je pritrjena na dovod plina kuhalne plošče, mora biti pritrjena tudi za vrat cevi.
• Napravo povežite s kratko in vzdržljivo cevjo, ki je čim bližje viru plina.
• Največja dovoljena dolžina cevi je 1,5 m.
• Naprava mora biti priključena v skladu z veljavnimi lokalnimi standardi za področje plina.
• Cev ne sme biti prisotna na območjih, kjer se lahko segreje do temperatur, višjih od 90 °C.
• Cev ne sme biti počena, strgana, upognjena ali zložena.
• Cev naj ne bo speljana prek ostrih kotov in predmetov, ki se lahko premaknejo.
• Preden sestavite priključek, se prepričajte, da cev ni poškodovana. Za preverjanje uporabite milnico ali tekočine za preverjanje puščanja. Uhajanja plina ne preverjajte z odprtim ognjem.
• Noben kovinski del, ki se uporablja pri priključitvi plina, ne sme biti zarjavel. Preverite rok uporabe vseh komponent, ki se uporabljajo za priključitev.

Točke, ki jih je treba preveriti med montažo fiksne plinske povezave

Metode, ki se uporabljajo za montažo fiksne plinske povezave (plinska povezava z navoji, npr. matica), se med državami razlikujejo. Najpogostejši deli za vašo državo so že dobavljeni skupaj z napravo. Drugi zahtevani deli se lahko dobavijo kot rezervni deli.

Med priključitvijo vedno držite matico na plinski cevi fiksno, medtem ko vrtite nasprotni del. Za varno priključitev uporabite ključe ustrezne velikosti. Za površine med različnimi komponentami vedno uporabite tesnila, priložena v kompletu za zamenjavo plina.

Tesnila, ki se uporabljajo med povezavo, morajo biti odobrena za uporabo v plinski povezavi. Za plinske povezave ne uporabljajte vodovodnih tesnil.

Ne pozabite, da je ta naprava pripravljena na povezavo z dovodom plina v državi, kjer je bila proizvedena. Glavna ciljna država je označena na zadnjem pokrovu naprave. Če jo morate uporabiti v drugi državi, lahko zahtevate katerega koli od priključkov na sliki spodaj. V takšnem primeru se obrnite na lokalne organe, ki vam bodo predstavili pravilen plinski priključek.

V skladu z veljavno varnostno zakonodajo mora štedilnik namestiti in vzdrževati ustrezno usposobljen tehnik z znanjem s področja plina.

OPOZORILO: Uhajanja plina ne preverjajte z odprtim ognjem.

2.4 Zamenjava plina (če je na voljo)

Vaša naprava je zasnovana za delovanje s plinom LPG/NG. Plinski gorilniki se lahko prilagodijo na druge vrste plina, tako da se zamenjajo ustrezni injektorji in prilagodi minimalna dolžina plamena, ki je primerna za plin v uporabi. V ta namen je treba izvesti naslednje korake.

Zamenjava injektorjev - Gorilniki kuhalnih plošč

• Prekinite glavni dovod plina in napravo odklopite iz omrežnega električnega napajanja.
• Odstranite kapice gorilnika in adapterje.
• Injektorje odvijte s 7-mm ključem.
• Injektor zamenjajte z injektorjem v kompletu za zamenjavo plina, ki ima pravilen premer za vrsto plina, ki bo uporabljena, v skladu s tabelo plinskega injektorja.

Nastavitev položaja najmanjšega plamena

Najprej se prepričajte, da je naprava izklopljena iz omrežnega električnega napajanja in da je dovod plina odprt. Najnižji položaj plamena se prilagodi z ravnim vijakom na ventilu. Za ventile z napravo za zaznavanje ugašanja plamena se vijak nahaja na strani ventskega vretena, kot je prikazano na slikah. Za ventile brez naprave za zaznavanje ugašanja plamena se vijak nahaja na notranji strani ventskega vretena, kot je prikazano na sliki. Da bo nastavljanje položaja plamena enostavnejše, vam priporočamo, da med spreminjanjem odstranite kontrolno ploščo (in mikro stikalo, če ga vaš model ima). Obvodni vijak mora biti razrahljan za pretvorbo iz LPG na NG. Za pretvorbo iz NG na LPG je treba pritrditi obvodni vijak.

Ventil z napravo za zaznavanje ugašanja plamena

Določanje položaja najmanjšega plamena

Za določitev najnižjega položaja prižgite gorilnike in jih pustite v najnižjem položaju. Odstranite gumbe, saj so vijaki dostopni le, ko so gumbi odstranjeni. S pomočjo majhnega izvijača, privijte ali odvijte obvodni vijak za okoli 90 stopinj. Ko ima plamen dolžino najmanj 4 mm, je plin dobro porazdeljen. Pazite, da plamen ne ugasne, ko prehaja iz najvišjega v najnižji položaj. Ustvarite umetni veter z rokami proti plamenu, da vidite, ali so plameni stabilni.

Zamenjava plinskega dovoda

Pri nekaterih državah se lahko dovodna odprtina za plin razlikuje za pline NG/LPG. V tem primeru odstranite trenutne dele povezave in matice (če so uporabljene) in ustrezno priključite novo dovodno odprtino za plin. V vsakem primeru morajo biti vsi deli, ki se uporabljajo v plinski povezavi, odobreni s strani lokalnih in/ali mednarodnih organov. Za vse plinske povezave glejte odstavek »Montaža oskrbe s plinom in preverjanje uhajanja«, ki je že razložena zgoraj.

2.5 Električna povezava in varnost (če je na voljo)

OPOZORILO: Električno povezavo te naprave mora izvesti pooblaščeni serviser ali usposobljeni električar v skladu z navodili v tem priročniku in v skladu z veljavnimi lokalnimi predpisi.

OPOZORILO: NAPRAVA MORA BITI OZEMLJENA.

• Preden napravo priključite na električno napajanje, preverite skladnost nazivne napetosti naprave (odtisnjene na identifikacijski ploščici naprave) z razpoložljivo omrežno napetostjo, omrežno električno ožičenje pa mora biti sposobno obvladati nazivno moč naprave (prav tako navedeno na identifikacijski ploščici).
• Med nameščanjem uporabite samo izolirane kable. Nepravilna priključitev lahko poškoduje napravo. Če je omrežni kabel poškodovan in ga je treba zamenjati, mora to opraviti usposobljeno osebje.
• Ne uporabljajte adapterjev, več vtičnic in/ali podaljškov.
• Napajalni kabel ne sme biti v bližini vročih delov naprave in ga ne smete upogibati ali stiskati. Drugače se lahko kabel poškoduje in povzroči kratek stik.
• Če naprava z omrežjem ni povezana s pomočjo vtiča, uporabite prekinjevalec stikala za vse pole (z vsaj 3 mm kontaktnega prostora), da boste izpolnjevali varnostne predpise.
• Naprava je zasnovana za napajanje 220–240 V. Če je vaše napajanje drugačno, se obrnite na pooblaščeno servisno osebje ali usposobljenega električarja.
• Napajalni kabel (H05VV-F) mora biti za priključitev na napravo dovolj dolg.
• Stikalo, opremljeno z varovalko, mora biti enostavno dosegljivo, ko je naprava nameščena.
• Prepričajte se, da so vsi priključki dovolj pritrjeni. •Napajalni kabel pritrdite v kabelsko sponko in zaprite pokrov.
• Priključek priključne omarice se nahaja na priključni omarici.

Rumena + zelenaRjava

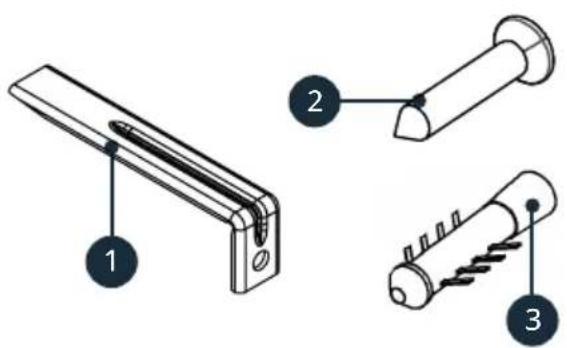

2.6 Komplet proti nagibanju

Vrečka z dokumenti vključuje komplet proti nagibanju. Ohlapno pritrdite okvir proti nagibanju (1) na steno s pomočjo vijaka (2) in stenskega vtiča (3), pri čemer upoštevajte izmere, navedene na spodnji sliki in v tabeli. Nastavite višino nosilca proti nagibanju, da bo poravnan z režo na štedilniku, ter privijte vijak. Napravo potisnite proti steni, pri čemer se prepričajte, da je okvir proti nagibanju vstavljen v režo na hrbtni strani naprave.

Naprava je opremljena s štirimi nastavljivimi nogicami. Nogice pritrdite na podporo spodnje plošče, tako da jih zavrtite v smeri urnega kazalca, kot je prikazano na sliki. Za varno delovanje je pomembno, da je naprava pravilno uravnotežena. Pred kuhanjem se prepričajte, da je naprava uravnotežena. Če želite povečati višino naprave, notranji del nogic obrnite v nasprotni smeri urnega kazalca. Če želite zmanjšati višino naprave, notranji del nogic obrnite v smeri urnega kazalca. S pomočjo nastavljanja nogic je mogoče višino naprave zvišati do 50 mm. Naprava je težka, zato priporočamo, da jo dvigneta vsaj dve osebi. Naprave nikoli ne vlecite.

3. LASTNOSTI IZDELKA

Pomembno: Specifikacije za izdelek se razlikujejo in videz vaše naprave se lahko razlikuje od tistega, prikazanega na slikah v nadaljevanju.

Seznam delov

1. Kuhalna površina
2. Nadzorna plošča
3. Ročaj na vratih pečice
4. Vrata pečice
5. Prilagodljive nogice

Nadzorna plošča

1. Kontrolni gumb za funkcijo pečice
2. Termostatski gumb pečice
3. Časovnik
4. Kontrolni gumb grelne plošče

4. UPORABA IZDELKA

4.1 Uporaba plinskih gorilnikov

Vžig gorilnikov

Simbol položaja nad posameznim krmilnim gumbom nakazuje gorilnik, ki ga z gumbom upravljate.

Ročni vžig plinskih gorilnikov

Če vaša naprava ni opremljena z nobenim sistemom za pomoč pri vžigu ali v primeru napake na električnem omrežju, upoštevajte postopke v nadaljevanju.

Za gorilnike kuhalnih plošč

Pritisnite gumb gorilnika, ki ga želite prižgati in ga pridržite, medtem ko ga vrtite v nasprotni smeri urinega kazalca, dokler gumb ni v položaju »maksimalno«. Gumb še naprej pritiskajte in pridržite prižgano vžigalico, koničasto svečo ali drug pripomoček za pomoč pri vžiganju ob zgornjem robu gorilnika. Vir vžiga premaknite takoj, ko zagledate stabilni plamen.

Električni vžig z gumbom za krmiljenje

Pritisnite gumb gorilnika, ki ga želite vžgati, in ga pridržite, medtem ko ga vrtite v nasprotni smeri urinega kazalca, dokler gumb ni v položaju 90 stopinj. Mikrostikalo pod gumbom bo ustvarjalo iskre prek vtiča za iskre, dokler boste gumb držali pritisnjen. Gumb pritiskajte, dokler na gorilniku ne vidite stabilnega plamena.

Naprava za zaznavanje ugašanja plamena - Gorilniki kuhalnih plošč

Kuhalne plošče, opremljene z napravo za zaznavanje ugašanja plamena, zagotavljajo varnost v primeru nenamerne ugasnitve plamena. Če pride do takšnega primera, naprava blokira plinske linije gorilnikov in prepreči kakršno koli nabiranje nezgorelih plinov. Počakajte 90 sekund, preden ponovno prižgete gorilnik z izgorelim plinom.

4.2 Krmilniki kuhalne plošče

Gorilnik kuhalne plošče

Gumb ima tri položaje: izklopljen (0), najvišji (simbol velikega plamena) in najnižji (simbol malega plamena). Gorilnik prižgite v najvišjem položaju, nato lahko prilagodite dolžino plamena med najvišjim in najnižjim položajem. Gorilnikov ne uporabljajte, ko je gumb med najvišjim in izklopljenim položajem.

Po vžigu vizualno preverite plamene. Če vidite rumeno konico, dvignjen ali nestabilen plamen, izklopite pretok plina in preverite namestitev kapic in kron gorilnika, ko se ohladijo. Prepričajte se, da v kapicah gorilnika ni tekočine. Če plamen gorilnika nenamerno ugasne, izklopite gorilnik, prezračite kuhinjo in pred ponovnim vžigom počakajte vsaj 90 sekund.

Če želite izklopiti gorilnike kuhalne plošče, gumb gorilnika kuhalne plošče obrnite v smeri urinega kazalca v položaj »0« oziroma v položaj, v katerem je oznaka na gumbu gorilnika kuhalne plošče usmerjena navzgor. Vaša kuhalna plošča ima gorilnike z različnimi premeri. Ugotovili boste, da je najbolj ekonomičen način uporabe plina izbira plinskega gorilnika ustrezne velikosti za velikost kuhalne posode in zmanjšanje plamena na minimum, ko enkrat dosežete vrelišče. Priporočamo vam, da ponev za kuhanje vedno pokrijete in se tako izognete izgubi toplote. Če želite doseči najboljšo učinkovitost glavnih gorilnikov, vam priporočamo, da uporabite lonce z ravnim dnom in naslednjimi premeri. Uporaba manjših loncev od minimalnih dimenzij, ki so navedene spodaj, povzroči izgubo energije.

Hitri/vok gorilnik 22-26 cm

Srednje hitri gorilnik 14-22 cm

Dodatni gorilnik 12-18 cm

Pazite, da konice plamenov ne segajo preko oboda posode, saj lahko to poškoduje plastične dodatke, kot so ročaji. Ko gorilnikov ne boste uporabljali dlje časa, vedno ugasnite glavni krmilni ventil za plin.

OPOZORILO:

- Uporabljajte le ponve z ravnim in debelim dnom.

- Preden ponev postavite na gorilnik, se prepričajte, da je dno suho.

• Med delovanjem naprave je lahko temperatura dostopnih delov visoka. Zato je pomembno, da se otroci in živali ne približujejo gorilnikom med in takoj po kuhanju.
• Po uporabi ostane kuhalna plošča zelo vroča še dolgo časa. Ne dotikajte se je in nanjo ne postavljajte nobenih predmetov.
• Na kuhalno ploščo nikoli ne polagajte nožev, vilic, žlic in pokrovov, saj se segrejejo in lahko povzročijo resne opekline.
• Poskrbite, da ročaji ponve ali kateri koli drugi pripomočki za kuhanje ne segajo prek roba štedilnika.

Kontrolni gumb za funkcijo pečice

Gumb obrnite v položaj ustreznega simbola želene funkcije pečenja. Za podrobnosti različnih funkcij glejte »Funkcije pečice«.

Termostatski gumb pečice

Ko izberete funkcijo pečenja, z obračanjem tega gumba nastavite želeno temperaturo. Lučka termostata pečice bo svetila kadar koli termostat deluje z namenom segrevanja pečice ali ohranjanja temperature.

Funkcije pečice

Funkcije vaše pečice se lahko razlikujejo zaradi modela vašega izdelka.

Funkcija odtajanja: Opozorilne lučke pečice bodo zasvetile in ventilator bo začel delovati. Če želite uporabiti funkcijo odtajanja, zamrznjeno hrano položite v pečico na polico, ki se nahaja v tretji reži od spodaj navzgor. Priporočeno je, da pod hrano, ki se odtaja, postavite pladenj in tako ujamete vodo, ki se nabira od taljenja ledu. Ta funkcija ne bo skuhala ali spekla vaše hrane, ampak jo bo samo pomagala odtaliti.

Funkcija turbo: Termostat pečice in opozorilne lučke pečice se vklopijo, okrogli grelni element in ventilator začneta delovati. Funkcija turbo enakomerno razporedi toploto po pečici, tako da se vsa hrana enakomerno speče. Priporočeno je, da pečico predhodno segregate 10 minut.

Funkcija statičnega pečenja: Termostat pečice in opozorilne lučke pečice se vklopijo, zgornji in spodnji grelni element začneta delovati. Funkcija statičnega pečenja oddaja toploto in zagotavlja enakomerno pečenje hrane. To je idealno za pripravo peciv, tort, pečenih testenin, lazanje in pice. Pri tej funkciji je priporočeno 10 minut predhodno segrevati pečico in hrano peči samo na eni polici naenkrat.

Funkcija ventilatorja: Termostat pečice in opozorilne lučke pečice se vklopijo, zgornji in spodnji grelni element ter ventilator začnejo delovati. Ta funkcija je primerna za peko peciva. Pečenje se izvede s spodnjim in zgornjim grelnim elementom znotraj pečice in s pomočjo ventilatorja, ki omogoča kroženje zraka, kar daje jedem rahel učinek žara. Priporočeno je, da pečico predhodno segregate 10 minut.

Funkcija pice: Termostat pečice in opozorilne lučke pečice se vklopijo, okrogli in spodnji grelni element ter ventilator začnejo delovati. Ta funkcija je idealna za enakomerno pečenje hrane, kot je pica, v kratkem času. Medtem ko ventilator enakomerno razporedi toploto po pečici, spodnji grelni element zagotavlja pečenje hrane

Funkcija žara: Termostat pečice in opozorilne lučke pečice se vklopijo, grelni element žara začne delovati. Ta funkcija se uporablja za pečenje na žaru in pečenje hrane na zgornjih policah pečice. Mrežo rahlo premažite z oljem, da se hrana ne bo prijemala, in položite hrano na sredino mreže. Pod hrano vedno postavite pladenj, da ujamete kapljice olja ali maščobe. Priporočeno je, da pečico predhodno segregate 10 minut.

Opozorilo: Ko pečete na žaru, morajo biti vrata pečice zaprta, temperatura pečice pa mora biti nastavljena na 190°C.

Funkcije pečice

Funkcija hitrejšega žara: Termostat pečice in opozorilne lučke pečice se vklopijo, grelni element žara in zgornji grelni element začneta delovati. Ta funkcija se uporablja za hitrejše pečenje na žaru in pečenje hrane na žaru z večjo površino, kot je pečenje mesa. Uporabite zgornje police pečice. Mrežo rahlo premažite z oljem, da se hrana ne bo prijemala, in položite hrano na sredino mreže. Pod hrano vedno postavite pladenj, da ujamete kapljice olja ali maščobe. Priporočeno je, da pečico predhodno segregate 10 minut.

Opozorilo: Ko pečete na žaru, morajo biti vrata pečice zaprta, temperatura pečice pa mora biti nastavljena na 190°C.

Funkcija dvojnega žara in ventilatorja: Termostat pečice in opozorilne lučke pečice se vklopijo, grelni element žara, zgornji grelni element in ventilator začnejo delovati. Funkcija se uporablja za hitrejše pečenje debelejše hrane na žaru in za pečenje na žaru hrane z večjo površino. Grelni elementi in žar delujejo skupaj z ventilatorjem in zagotavljajo enakomerno pečenje. Uporabite zgornje police pečice. Mrežo rahlo premažite z oljem, da se hrana ne bo prijemala, in položite hrano na sredino mreže. Pod hrano vedno postavite pladenj, da ujamete kapljice olja ali maščobe. Priporočeno je, da pečico predhodno segregate 10 minut.

Opozorilo: Ko pečete na žaru, morajo biti vrata pečice zaprta, temperatura pečice pa mora biti nastavljena na 190°C.

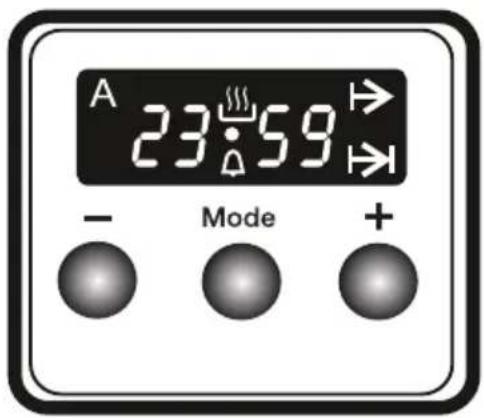

Opis funkcije
A	Samodejno pečenj
	Ročno pečenje
→	Čas pečenja
•	Pikčaste
	Minutni opomnik
Mode	Funkcija načina
-	Zmanjšanje časovnika
+	Povečanje časovnika
23 59	Zaslon časovnika

Nastavitev časa

Čas nastavite pred uporabo pečice. Po vzpostavitvi električne povezave bosta na zaslonu utripala simbola »A« in »000«.

1. Istočasno pritisnite tipki »+« in »-«. Pojavil se bo simbol 🚗 in pika v sredini zaslona bo začela utripati.

1. Z uporabo tipk »+« in »-« nastavite čas, medtem ko utripa pika.

Časovna nastavitev zvočnega opozorila

Čas zvočnega opozorila lahko nastavite na čas med 0.00 in 23.59. Zvočno opozorilo je le za opozorilne namene. Pečica se s to funkcijo ne bo aktivirala.

1. Pritisnite tipko »MODE«. Simbol bo začel utripati in simbol »000« bo prikazan.

1. S pomočjo tipk »+« in »-« izberite želeno časovno obdobje, medtem ko △ utripa.

1. Simbol ♘ bo ostal osvetljen, čas bo shranjen in opozorilo bo nastavljeno.

Ko časovnik pride do nič, boste zaslišali zvočno opozorilo in na zaslonu bo začel utripati simbol. S pritiskom katere koli tipke ustavite zvočno opozorilo in simbol 📂zigine iz zaslona.

Polavtomatska nastavitev časa (obdobje pečenja)

Ta funkcija vam pomaga peči fiksno časovno obdobje. Nastavite lahko časovno obdobje od 0 do 10 ur. Hrano pripravite za pečenje in jo položite v pečico.

1. S pomočjo kontrolnih gumbov izberite želeno funkcijo pečenja in temperaturo.

1. Pritisnite tipko „MODE“, dokler na zaslonu ne vidite napisa „dur“ in simbola ➔. Simbol „A“ bo utripal.

1. S pomočjo tipk »+« in »-« izberite želeno časovno obdobje pečenja.

1. Trenutni čas se bo ponovno pojavil na zaslonu, simboli „A“ in ➔ pa bodo ostali osvetljeni.

Ko časovnik pride do nič, se bo pečica izklopila in zaslišali boste zvočno opozorilo. Simbola „A“ in ➔ bosta utripala. Oba kontrolna gumba obrnite v položaj »0« in na časovniku pritisnite katero koli tipko, da ustavite opozorilni zvok. Simbola bosta izginila in časovnik bo preklopil nazaj v ročno funkcijo.

Nastavitev zvoka

Če želite nastaviti glasnost zvočnega opozorilnega zvoka, medtem ko je prikazan trenutni čas dneva, pritisnite in za 1–2 sekundi pridržite gumb »-«, dokler ne zaslišite zvočnega signala. Potem boste ob vsakem pritisku gumba »-« zaslišali drugačen signal. Obstajajo tri različne vrste signalnih zvokov. Izberite želeni zvok in ne pritiskajte nobenega drugega gumba.

Po kratkem času bo izbrani zvok shranjen.

4.3 Dodatki

Globoki pladenj je najbolj primeren za pripravo enolončnic. Za pravilno namestitev pladnja ga položite na katero koli polico in ga potisnite do konca.

Plitki pladenj je najboljši za peko sladic. Za pravilno namestitev pladnja ga položite na katero koli polico in ga potisnite do konca.

Vaša naprava ima predal za shranjevanje dodatkov, kot so pladnji, police, mreže oziroma majhni lonci in posode.

OPOZORILO: Notranja površina predala lahko med uporabo postane vroča. V predalu ne shranjujte hrane, plastike oziroma vnetljivih materialov.

Ena izmed rešetk je teleskopska. Brez težav se na krogličnih ležajih raztegne do polovice navzven, kar omogoča enostaven dostop do hrane.

Položite nastavek za kuhanje kave na dodatni gorilnik, medtem ko je manjši gorilnik v uporabi, da preprečite prevračanje posode.

Zaščita: rešetka s polovičnim teleskopskim izvlekom

Zaščita je na kuhalno površino pritrjena z dvema vijakoma.

Žična mreža je najboljša za peko na žaru ali obdelavo živil v posodah, primernih za uporabo v pečici.

OPOZORILO: Uporaba vok ponev brez nastavka za vok lahko povzroči okvaro gorilnika.

Ne uporabljajte nastavka za vok s posodami z ravnim dnom. Ne uporabljajte posod s konveksnim dnom z nastavkom za vok.

5. ČIŠČENJE IN VZDRŽEVANJE

5.1 Čiščenje

OPOZORILO: Napravo izklopite in počakajte, da se ohladi, šele nato začnite s čiščenjem.

Splošna navodila

• Preden jih uporabite na pečici, preverite, ali so čistilni materiali ustrezni in jih priporoča proizvajalec.
• Uporabite kremasta ali tekoča čistila, ki ne vsebujejo delcev. Ne uporabljajte jedkih (korozivnih) krem, abrazivnih čistilnih praškov, debele žičnate volne ali trdega orodja, saj lahko poškodujejo površine štedilnika.

Ne uporabljajte čistil, ki vsebujejo delce, saj lahko slednji opraskajo steklo, emajlirane in/ali pobarvane dele vaše naprave. Če pride do izlivanja katere koli tekočine, jo takoj očistite, da se izognete poškodbam delov.

Za čiščenje katerih koli delov naprave ne uporabljajte parnih čistilnikov.

Čiščenje notranjosti pečice

• Notranjost emajliranih pečic se najbolje očisti, ko je pečica topla.
• Po vsaki uporabi obrišite pečico z mehko krpo, namočeno v milnico. Nato pečico ponovno obrišite z mokro krpo in jo osušite.
• Da boste pečico lahko popolnoma očistili, boste občasno morali uporabiti tekoč čistilni material.

Katalitično čiščenje

Katalitične podloge so nameščene v notranjosti pečice. Podloge so matirane plošče svetle barve na stranicah in/ali matirani plošči hrbtne strani pečice. Na njih se med peko nabirajo maščoba in ostanki olja.

Podloga se samodejno očisti, tako da vpija maščobe in olja ter jih zažge, da iz njih nastane pepel, ki ga je nato mogoče enostavno odstraniti z dna pečice z vlažno krpo. Podloga je učinkovita samo, če je porozna. Z leti se podloga lahko razbarva.

Če na podlogo kapne večja količina maščobe, lahko to zmanjša njeno učinkovitost. Da to preprečite, pečico nastavite na najvišjo temperaturo za 20 do 30 minut. Ko se pečica ohladi, obrišite dno pečice. Ročno čiščenje katalitičnih podlog ni priporočljivo. Gobica iz jeklene volne ali drugi abrazivni pripomočki lahko povzročijo škodo. Poleg tega za čiščenje podlog ne priporočamo aerosolnih čistil. Stene katalitične podloge lahko izgubijo učinkovitost, če je na njih preveč maščobe. Odvečno maščobo je mogoče odstraniti z mehko krpo ali gobico, namočeno v vročo vodo. Cikel čiščenja lahko izvedete, kot je opisano zgoraj.

Odstranjevanje katalitične podloge

Za odstranjevanje katalitične podloge odstranite vijake, s katerimi je vsaka katalitična plošča pritrjena na pečico.

Čiščenje plinske kuhalne plošče

• Plinsko kuhalno ploščo redno čistite.
• Odstranite nastavke za posodo, kapice in krone gorilnikov kuhalne plošče.
• Površino kuhalne plošče obrišite z mehko krpo, namočeno v milnico. Nato kuhalno ploščo ponovno obrišite z mokro krpo in jo osušite.
• Operite in osušite kapice gorilnikov kuhalne plošče. Ne pustite jih mokrih. S pomočjo suhe krpe jih nemudoma osušite.
• Po čiščenju pazite, da vse dele pravilno ponovno namestite.
• Površine nastavkov za posodo se lahko sčasoma zaradi uporabe opraskajo. To ne nakazuje napake pri proizvodnji.

Za čiščenje katerega koli dela kuhalne plošče ne uporabljajte kovinske gobice.

Poskrbite, da voda ne bo vdrla v gorilnike, saj lahko blokira injektorje.

Čiščenje grelnika kuhalne plošče (če je na voljo)

• Kuhalno ploščo redno čistite.
• Površino kuhalne plošče obrišite z mehko krpo, namočeno v vodo. Nato kuhalno ploščo za kratek čas vklopite, da se popolnoma posuši.

Čiščenje steklenih delov

• Steklene dele naprave redno čistite.
• Za čiščenje notranjosti in zunanjosti steklenih delov uporabite čistilno sredstvo za steklo. Nato jih sperite in temeljito osušite s suho krpo.

Čiščenje emajliranih delov

• Emajlirane dele naprave redno čistite.
• Emajlirane dele obrišite z mehko krpo, namočeno v milnico. Nato jih ponovno obrišite z mokro krpo in jih osušite.

Emajliranih delov ne čistite, ko so še vroči od kuhanja.

Kisa, kave, mleka, soli, vode, limone ali paradižnikovega soka ne puščajte dlje časa v stiku z emajliranimi deli.

Čiščenje delov iz nerjavnega jekla (če obstajajo)

• Dele naprave iz nerjavnega jekla redno čistite.
• Dele iz nerjavnega jekla obrišite z mehko, vlažno krpo. Nato jih temeljito osušite s suho krpo.

Delov iz nerjavnega jekla ne čistite, ko so še vroči od kuhanja. Kisa, kave, mleka, soli, vode, limone ali paradižnikovega soka ne puščajte dlje časa v stiku z deli iz nerjavnega jekla.

Odstranjevanje notranjega stekla

Pred čiščenjem steklo vrat pečice odstranite, kot je prikazano spodaj.

1. Steklo potisnite v smeri B in ga sprostite iz lokacijske konzole (x). Steklo povlecite v smeri A.
2. Steklo potisnite naprej in pod lokacijsko konzolo (y) v smeri B.
3. Steklo namestite pod lokacijsko konzolo (x) v smeri C.

Če so vrata pečice izdelana iz troslojnega stekla, je tretji sloj stekla mogoče odstraniti enako kot drugega.

Odstranjevanje vrat pečice

Pred čiščenjem stekla vrat pečice, odstranite vrata pečice, kot je prikazano spodaj.

1. Odprite vrata pečice. 2. S pomočjo izvijača odprite

zaklepni zapah (a) do končnega položaja.

1. Zaprite vrata, dokler niso skoraj v popolnoma zaprtem položaju, in odstranite vrata, tako da jih povlečete proti sebi.

Odstranjevanje rešetke

Če želite odstraniti rešetko, jo povlecite, kot je prikazano na sliki. Ko jo sprostite s sponk (a), jo dvignite navzgor.

OPOZORILO: Vzdrževanje naprave mora izvesti samo pooblaščen serviser ali usposobljeni tehnik.

Menjava luči pečice

OPOZORILO: Napravo izklopite in počakajte, da se ohladi, šele nato jo očistite.

• Odstranite stekleno lečo, nato odstranite žarnico.
• Na mesto stare žarnice (230 V, 15–25 W, tipa E14) namestite novo žarnico (odporno na temperaturo 300 °C).
• Ponovno namestite stekleno lečo in vaša pečica je pripravljena za uporabo.

Luč je zasnovana izključno za uporabo v gospodinjskih napravah za kuhanje. Ni primerna za razsvetljavo prostorov.

Drugi nadzori

• Redno preverjajte cev za plinsko povezavo. V primeru odkrite okvare se obrnite na pooblaščenega serviserja, da cev zamenja.
• Priporočamo vam, da komponente plinskega priključka menjate na letni ravni. Če odkrijete okvaro pri uporabi kontrolnih gumbov naprave, se obrnite na pooblaščenega ponudnika servisnih storitev.

6. ODPRAVLJANJE TEŽAV IN PREVOZ

6.1 Odpravljanje težav

Če imate z napravo po pregledu teh osnovnih korakov za odpravljanje težav še vedno težave, se obrnite na pooblaščenega serviserja ali usposobljenega tehnika.

Težava Verjeten vzrok Rešitev
Gorilniki kuhalnih plošč ne delujejo	Gorilniki so morda v položaju »off« (izklop).Tlak dovodnega plina morda ni pravilen.Napajanje (če ima naprava električno povezavo) je izklopljeno.	Preverite položaj krmilnega gumba.Preverite dovod plina in tlak plina.Preverite, ali je na voljo napajanje. Prav tako preverite, ali ostale kuhinjske naprave delujejo.
Gorilniki kuhalnih plošč se ne prižgejo.	Kapica in krona gorilnika nista pravilno sestavljeni.Tlak dovodnega plina morda ni pravilen.Jeklenka LPG (če je v uporabi) je morda izpraznjena.Napajanje (če ima naprava električno povezavo) je izklopljeno.	Prepričajte se, da so deli gorilnikov pravilno nameščeni.Preverite dovod plina in tlak plina.Jeklenko LPG je treba morda zamenjati.Preverite, ali je na voljo napajanje. Prav tako preverite, ali ostale kuhinjske naprave delujejo.
Plamen je oranžne/ rumene barve.	Kapica in krona gorilnika nista pravilno sestavljeni.Različne sestave plina	Prepričajte se, da so deli gorilnikov pravilno nameščeni.Zaradi zasnove gorilnika je lahko plamen v določenih delih gorilnika oranžne/rumene barve.Če uporabljate napravo z naravnim plinom, lahko ima mestni naravni plin drugačno sestavo. Naprave ne uporabljajte več ur.
Gorilnika ni mogoče prižgati oziroma samo delno gori.	Deli gorilnika morda niso čisti ali suhi Prepričajte se, da so deli naprave suhi in čisti
Gorilnik je glasen. -		To je normalno. Hrup lahko poneha, ko se gorilnik segreje.
Hrup -		Za nekatere kovinske dele štedilnika je običajno, da pri uporabi povzročajo hrup.

Težava | Verjeten vzrok | Rešitev

Kuhalne plošče ali kuhalnih območij ni mogoče vklopiti.	Ni napajanja.	Preverite varovalko v gospodinjstvu za napravo.S preizkusom drugih naprav preverite, ali je prišlo do prekinitve električnega toka
Pri prvih nekaj kuhanjih kuhalna plošča oddaja vonj.	Nova naprava	Posodo, napolnjeno z vodo, segrevajte 30 minut na vsakem kuhalnem območju.
Pečica se ne vklopi. Napajanje je izklopljeno.		Preverite, ali je na voljo napajanje. Prav tako preverite, ali ostale kuhinjske naprave delujejo.
Ni toplote oziroma pečica se ne segreje	Nadzor temperature pečice ni pravilno nastavljen.Vrata pečice so ostala odprta.	Preverite, ali je gumb za nadzor temperature pečice pravilno nastavljen.
Pečenje v pečici je neenakomerno	Police v pečici so nepravilno nameščene.	Preverite, ali uporabljate priporočene temperature in položaje polic.Vrat ne odpirajte pogosto, razen će pečete jedi, ki jih je treba obračati. Če vrata pogosto odpirate, se notranja temperatura zniža, kar vpliva na rezultate pečenja.
Luč pečice (če je na voljo) ne deluje	Luč je pokvarjena.Električno napajanje je prekinjeno ali izklopljeno.	Luč zamenjajte v skladu z navodili.Prepričajte se, da je električno napajanje vključeno v stenski vtičnici.
Gumbov časovnika ni mogoče ustrezno pritisniti.	Med gumbi časovnika so ujeti tujki.Model na dotik: kontrolna plošča je vlažna.Nastavljena je funkcija zaklepanja tipk.	Odstranite tujke in poskusite znova.Odstranite vlago in poskusite znova.Preverite, ali je nastavljena funkcija zaklepanja tipk.
Ventilator pečice (če obstaja) je hrupen.	Police v pečici se tresejo.	Preverite, ali je pečica uravnotežena.Preverite, ali se police in pekači ne tresejo oziroma ali so v stiku s hrbtno ploščo.

6.2 Prevoz

Če morate izdelek prevažati, uporabite originalno embalažo izdelka in jo nosite z originalno embalažo. Upoštevajte znake za prevoz na embalaži. Vse samostojne dele prilepite na izdelek, da preprečite poškodbe izdelka med prevozom.

Če nimate originalne embalaže, pripravite nosilno škatlo, da je naprava, še posebej pa zunanje površine izdelka, zaščitena pred zunanjimi vplivi.

7. TEHNIČNE SPECIFIKACIJE

7.1 Tabela injektorjev

G30 28-30mbar10,7 kW 778 g/hII2E3B/P PL Class: 1	G20 20 mbar G30 G20 20 mbar G30
VELIKI GORILNIK
DIA. of INJECTOR (1/100mm) 115 85
NOMINALNA RATING (kW) 2,9 2,9
PORABA 276,2 l/h 210,9 g/h
SREDNJI GORILNIK
DIA. of INJECTOR (1/100mm) 97 65
NOMINALNA RATING (kW) 1,75 1,65
PORABA 166,7 l/h 120 g/h
MALI GORILNIK
DIA. of INJECTOR (1/100mm) 72 50
NOMINALNA RATING (kW) 1 0,9
PORABA 95,2 l/h 65,4 g/h
WOK GORILNIK
DIA. of INJECTOR (1/100mm) 130 96
NOMINALNA RATING (kW) 3,6 3,6
PORABA 342,8 l/h 261,7 g/h

7.2 Grelna plošča

Znamka VESTFROST
Model	VC-993wnPBGVC-993wnPBRVC-993wnPBK
Tip grelne plošče PLIN
Število kuhalnih mest 5
Grelna tehnologija-1 PLIN
Velikost-1 Pomožni
Energetska učinkovitost-1 [%] ND
Grelna tehnologija-2 PLIN
Velikost-2 Polhitro
Energetska učinkovitost-2 [%] 59,0
Grelna tehnologija-3 PLIN
Velikost-3 Polhitro
Energetska učinkovitost-3 [%] 59,0
Grelna tehnologija-4 PLIN
Velikost-4 Hitro
Energetska učinkovitost-4 [%] 57,0
Grelna tehnologija-5 [%] PLIN
Velikost-5 Wok
Energetska učinkovitost-5 [%] 56,0
Energetska učinkovitost grelne plošče [%] 57,8
Ta grelna plošča je izdelana v skladu s standardom PN-EN 30-2-1 JA

Nasveti za varčevanje z energijo

• Uporabljajte posodo z ravnim dnom.
• Uporabljajte posodo ustrezne velikosti.
• Uporabljajte posodo s pokrovom.
• Zmanjšajte količino tekočine ali maščobe.
• Ko tekočina začne vreti, zmanjšajte nastavitev.

TEHNIČNE SPECIFIKACIJE

7.3 Pečica

Znamka VESTFROST
Znamka	VC-993wnPIBGVC-993wnPIBRVC-993wnPIBK
Vrsta pečice ELEKTRIČNA
Masa[kg] 70,0
Indeks energetske učinkovitosti - konvencionalna 103,9
Indeks energetske učinkovitosti - ventilatorska 94,9
Energijski razred A A
Poraba energije (elektrika) - konvencionalna [kWh/cycle] 1,03
Poraba energije (elektrika) - ventilatorska [kWh/cycle] 0,94
Število pečniških prostorov 1
Vir toplote ELEKTRIČNA
Prostornina 105
Ta pečica je izdelana v skladu s standardom EN 60350-1 JA

Nasveti za varčevanje z energijo

• Pecite obroke skupaj, če je to mogoče.
• Skrajšajte čas predhodnega segrevanja.
• Ne podaljšujte čas pečenja.
• Ko zaključite s peko, ne pozabite izklopiti pečice.
• Ne odpirajte vrat pečice med pečenjem.
