NAVODILA ZA UPORABO 618ME2.38EZpFW AMICA

Postavljanje štednjaka

Uporaba grijaće ploče

Štedilnik Amica združuje v sebi odlike izjemne enostavnosti uporabe in odlične učinkovitosti. Ko boste navodilo imeli prebrano, uporaba štedilnika ne bo problem.

Za vsak štedilnik, ki zapusti tovarno, se pred pakiranjem na kontrolnih mestih temeljito preveri varnost in funkcionalnost.

Prosimo, da pred začetkom uporabe naprave pozorno preberite navodila za uporabo. Zagotavljanje usklajenosti z vsebino v navodilih vas bo ščitilo pred neustrezno uporabo.

Navodilo je treba shraniti in hraniti tako, da ga boste imeli vedno pri roki. Skrbno upoštevajte navodila za uporabo, da preprečite kakršnokoli nezgodo.

Pozor!

Štedilnik začnite uporabljati šele, ko se seznanite s tem navodilom za uporabo.

Štedilnik je namenjen izključno za hišno gospodinjsko uporabo.

Proizvajalec si pridržuje možnost izvajanja sprememb, ki nimajo vpliva na delovanje naprave.

Temeljne informacije....38

Navodila nanašajoča se na varnost uporabe ....40

Opis izdelka....46

Karakteristike izdelka....47

Instalacija....48

Uporaba....56

Peka v pečici-praktični nasveti....63

Testne jedi....66

Čiščenje in vzdrževanje štedilnika....68

Ravnanje v primeru okvare....72

Tehnični podatki....73

Opozorilo. Naprava in dostopni deli le-te postanejo tekom uporabe vroči. Posebna pozornost mora biti namenjena možnosti dotika grelnih elementov. Otroci, mlajši od 8 let, se morajo nahajati daleč stran od štedilnika, će niso pod stalnim nadzorom.

To napravo lahko uporabljajo otroci, stari 8 let in več, ter osebe z zmanjšanimi telesnimi, čutnimi ali duševnimi sposobnostmi in osebe s pomanjkanjem izkušenj in znanj, če se ta uporaba odvija pod nadzorom odgovorne osebe ali skladno z navodilom za uporabo naprave, če za to poskrbi oseba, odgovorna za varnost teh oseb. Bodite posebej po-zorni na otroke, da se ne bodo igrali z napravo. Čiščenja in vzdrževalnih opravil ne smejo opravljati otroci, če niso pod nadzorom.

Opozorilo. Segrevanje masti in olja na kuhinjski plošči brez nadzora je lahko nevarno in lahko povzroči požar.

NIKOLI ne skušajte gasiti ognja z vodo; izklopite napravo in nato prekrijte plamen npr. s pokrovko ali negorljivo odejo.

Opozorilo. Nevarnost požara: ne postavljajte stvari na ku-halno površino.

Pri uporabi postane naprava vroča. Potrebna je previdnost v cilju preprečitve dotikov vročih elementov v notranjosti pečice.

Dostopni deli lahko tekom uporabe postanejo vroči. Priporoča se zadrževati majhne otroke daleč stran od naprave.

NAVODILA ZA ZAGOTAVLJANJE VARNOSTI UPORABE

Opozorilo. Ne uporabljajte abrazivnih čistil ali ostrih ko-vinskih predmetov za čiščenje stekla vrat, saj lahko opraskajo površino in s tem povzročijo razpoke na steklu.

Opozorilo. Za ognitev možnosti električnega udara se je treba pred menjavo žarnice prepričati, da je naprava izklopljena.

Priporoča se, da se jo pred odprtjem pokrova očisti vseh nečistoč. Priporoča se pred zaprtjem pokrova ohladiti ploščo štedilnika.

Za čiščenje štedilnika ni dovoljeno uporabljati opreme za čiščenje s paro.

Nevarnost opeklin! Ob odpiranju vrat pečice lahko izstopi vroča para. Tekom ali po končanju segrevanja, peke ali kuhanja je treba previdno odpreti vrata pečice. Ob odpiranju vrat se ne nagibati nad vrati. Treba se je zavedati, da je lahko para pri nekaterih temperaturah nevidna.

• Ta naprava mora biti instalirana skladno z veljavnimi predpisi in se jo sme uporabljati le v dobro zračenih prostorih. Pred instaliranjem in začetkom uporabe se je treba seznaniti z navodili za uporabo.
• Prosimo, bodite tekom uporabe štedilnika pozorni na otroke, saj le-ti ne poznajo pravil ravnanja s štedilnikom. Opekline pri otroku lahko še zlasti povzročijo površinski gorilniki, komora pečice, rešetke, steklo vrat, na štedilniku postavljene posode z vročo tekočino.
• Treba je paziti, da se električni priključni vod mehanizirane opreme, npr. mešalnika, ne bo dotikal vročih delov štedilnika.
• V predal ne spravljati lahko gorljivih materialov, saj se lahko tekom uporabe pečice vnamejo.
• Tekom cvrtja na grelni plošči ne puščajte štedilnika brez nadzora. Olja in maščobe se lahko zaradi pregretja vnamejo.
• Pazite na to, kdaj tekočina zavre, da ne zalije gorilnika.
• Če se štedilnik poškoduje, se ga sme znova uporabljati šele potem, ko napako odpravi kvalificirani strokovnjak.
• Ne odpirajte čepne pipe na plinskem priključku ali ventila na jeklenki, dokler se ne prepričate, da so vse čepne pipe zaprte.
• Ne dovolite, da bi prihajalo do zalitja gorilnikov in onesnažitve le-teh. Nečistoče očistiti in osušiti takoj po ohladitvi.
• Ne dovoljeno postavljati posod neposredno na gorilnike,
• Ne postavljati posod z maso nad 10 kg na rešetko nad enim gorilnikom, ne postavljati posod z maso nad 40 kg na celotno rešetko.
• Ne udarjati ob zasučne gumbe in gorilnike.
• Ne postavljati predmetov z maso prek 15 kg na odprta vrata pečice.
• Prepovedano je vstavljati vroče posode in vložke (nad 75 °C) ter lahko vnetljive snovi v posodo predala.
• Prepovedano je izvajati predelave in popravila štedilnika osebam, ki niso za to ustrezno usposobljene in kvalificirane.
• Prepovedano je odpreti čepno pipo brez da bi imeli v rokah prižgano vžigalico ali pripomoček za prižig plina.
  ● Prepovedano je ugašati plamen s pihanjem.

• Stekleni pokrov lahko pri prekomernem segretju popoka. Pred spustitvijo pokrova izklopite vse gorilnike.

• Prepovedano je samovoljno izvajanje predelav – pralagoditev štedilnika na drugo vrsto plina, prestavljanje štedilnika na drugo mesto ter izvajanje predelav električne napeljave. Take spremembe sme izvajati le pooblaščeni inštalater.

• Uporaba naprave za kuhanje in peko povzroča oddajanje toplote in vlage v prostoru, v katerem je naprava nameščena. Prepričajte se, da je kuhinjski prostor dobro zračen; treba je imeti odprte naravne ventilacijske odprtine ali vgraditi sredstva mehanske ventilacije (napa z mehansko ventilacijo).
• Dolgotrajna intenzivna uporaba naprave lahko zahteva dodatno zračenje, na primer odprtje okna ali povečanje učinkovitosti ventilacije, npr. povečanje učinkovitosti mehanske ventilacije, će je vgrajena.
• Napravo se sme uporabljati le za namene, za katere je bila konstruirana. Kakršne koli druge vrste uporabe (npr. ogrevanje prostorov) je treba jemati kot neustrezne in nevarne.
• V PRIMERU SUMA, DA UHAJA PLIN, SE NE SME: prižigati vžigalic, kaditi cigaret, vklapljati ali izklapljati električne sprejemnike (zvonca ali stikala osvetlitve) ter uporabljati druge električne ali mehanske naprave, ki povzročajo nastajanje električnih ali udarnih isker. V takem primeru je treba takoj zapreti ventil na jeklenki s plinom ali zaporni ventil na plinski dovodni cevi ter prezračiti prostor, nato pa poklicati osebo, pooblaščeno za odpravo vzroka nastalega stanja.
• V vsaki situaciji, ki jo povzroči tehnična napaka, je treba brezpogojno odklopiti električno napajanje štedilnika (ob upoštevanju zgornjega načela) ter prijaviti potrebo odprave napake.
• Na plinsko napeljavo se ne sme priklapljati nobenih antenskih vodov, npr. radijskih sprejemnikov.
• V primeru vžiga plina, uhajajočega iz netesne napeljave, je treba takoj prekiniti dovod plina z zaprtjem zapornega ventila.
• V primeru vžiga plina, uhajajočega iz netesnega ventila plinske jeklenke, je treba: na jeklenko vreči mokro odejo, da se jeklenka ohladi, ter zapreti ventil na jeklenki. Po ohladitvi je treba jeklenko odnesti na odprt prostor. Prepovedano je ponovno uporabljati poškodovano jeklenko.
• V primeru nekajdnevne prekinitve uporabe štedilnika je treba zapreti glavni ventil na plinski napeljavi, v primeru uporabe plinske jeklenke pa je treba ventil le-te zapreti po vsakokratni uporabi.

Kdor uporablja energijo na odgovoren način, ne samo pozitivno prispeva k stanju proračuna gospodinjstva, pač pa tudi ravna v korist naravnega okolja. Zato pomagajmo, varčujmo z električno energijo! To pa dosegamo na naslednji način:

• Uporaba pravilnih posod za kuhanje.
  Posoda za kuhanje nikoli ne sme biti manjša od krone plamena iz gorilnika. Treba je pokrivati posode s pokrovkami.

- Skrb za čistočo gorilnikov, rešetke in plošče pod gorilnikom.

Onesnaženost ovira prenos toplote - močno ožgano nečistočo je pogosto možno odstraniti edinole s sredstvi, ki so zelo obremenjujoča za okolje.

Posebno pozornost je treba namenja- ti prehodnosti plamenskih odprtin na podpokrovnih obročih ter odprtinam šob gorilnikov.

- Ogibanje nepotrebnemu „kukanju pod pokrovko”.

Tudi ne odpirati po nepotrebnem prepo- gosto vrat pečice.

- Uporaba pečice samo v primeru pripravljanja večje količne jedi.

Meso s težo do 1 kg boste varčneje skuhali ali spekli v posodi na gorilniku štedilnika.

- Izkoristiti tudi toploto po izklopu pečice.

V primeru časov priprave jedi prek 40 minut je brezpogojno treba izklopiti pečico 10 minut pred koncem pečenja ali kuhanja.

- Skrbno zapiranje vrat pečice. Toplota uhaja zaradi nesnage na tesnilih vrat. Najbolje je, da nesnago sproti odstranjate.

- Nepostavitev štedilnika v neposredno bližino hladilnika/zamrzovalnika. Poraba energije se zaradi tega po nepotrebnem poveča.

Pozor! V primeru uporabe programmerja je treba programirati ustrezno krajše čase priprave jedi.

Naprava je bila za čas transporta zaščitena pred poškodovanjem. Prosimo, da po razpakiranju naprave odstranite elemente embalaže na način, ki ne ogroža okolja. Vsi materiali, uporabljeni za embalažo, so okolju prijazni, v celoti jih je možno reciklirati, kar je označeno z ustreznim simbolom.

Pozor! Embalažna materiale (polietilenske vrečke, kose polistirena, itd.), je treba pri razpakiranju hraniti izven dosega otrok.

Ta naprava je označena skladno z evropsko direktivo 2012/19/EU in poljskim zakonom o odpadni električni in elektronski opremi s prečrtanim zabojnikom za odpadke.

Taka oznaka obvešča, da se zadevne opreme po odrabi ne sme odlagati skupaj z drugimi gospodinjskimi odpadki. Uporabnik jo je dolžan oddati subjektu, specializiranemu za zbiranje odpadne električne in elektronske opreme. Ti zbiralci odpadkov, v tem lokalna zbirna mesta, trgovine in občinske enote, tvorijo ustrezni sistem, ki omogoča sprejem te odrabljene opreme.

Ustrezno ravnanje z odpadno električno in elektronsko opremo pomaga preprečiti zdravju ljudi in stanju naravnega okolja škodljive posledice, izhajajoče iz prisotnosti v njej nevarnih sestavin in iz neustreznega skladiščenja in predelave take opreme.

OPIS IZDELKA

1 Zasučni gumb regulatorja temperature
2 Zasučni gumb izbora funkcije pečice
3, 4, 5, 6 Zasučni gumbi za upravljanje plinskih gorilnikov
7 Kontrolna lučka termoregulatorja L
8 Kontrolna lučka dela štedilnika R
9 Ročaj vrat pečice
10 Predal
11 Veliki gorilnik
12 Srednji gorilnik
13 Rešetka
14 Pomožni gorilnik
15 Grelne plošče

Varovalo, ki ščiti pred uha- janjem plina

lskrni vžigalnik

Dodatna oprema

Spodnja navodila so namenjena za kvalificiranega specialista, ki bo instaliral napravo. Namen teh navodil je, da se omogoči kar se da visoko strokovno izvedbo opravil, povezanih z instalacijo in vzdrževanjem naprave.

• Pred instaliranjem naprave se prepričajte, da so krajevni pogoji distribucije (vrsta in tlak plina) in nastavitve naprave ustrezni.
• Pogoji nastavitve te naprave so navedeni na nazivni ploščici.
• Ta naprava ni priklopljena na vode, odvajajoče izgorine. Treba jo je namestiti in priklopiti skladno z veljavnimi instalacijskimi predpisi. Še zlasti je treba vzeti v obzir zahteve glede prezračevanja.

Postavitev štedilnika

• Prostor, v katerega nameravamo postaviti štedilnik, mora biti suh in zračen in mora imeti pravilno delujočo ventilacijo, skladno z obvezujočimi tehničnimi predpisi.
• Prostor mora biti opremljen z ventilacijskim sistemom, ki odvaja navzven izgorine, nastajajoče med zgorevanjem plina. Ta sistem mora imeti ventilacijsko rešetko ali napo. Napo je treba montirati skladno z navodili v k njej priloženih navodilih za montažo. Nameščenost štedilnika mora zagotavljati prost dostop do vseh elementov upravljanja z njim.

- Prostor mora tudi omogočati dotok zraka, ki je potreben za pravilno izgorevanje plina. Dovajanje zraka ne sme biti manjše od 2m³/h na 1 kW moči gorilnikov. Zrak se lahko dovaja z direktnim tokom prek kanala prečnega prereza min. 100cm², ali posredno iz sosednjih prostorov, ki so opremljeni s prezračevalnimi kanali, speljanimi navzven.

Montaža blokade, varujoče pred prevrnit-vijo štedilnika.

Blokado se montira v cilju preprečitve prevrnitve štedilnika. Blokada, ki ščiti pred prevrnitvijo štedilnika, omogoča, da otrok npr. ne bo v stanju vzpeti se na vrata pečice in s tem povzročiti prevrnitev štedilnika.

Štedilnik viš. 850 mm

A=60 mm

B=103 mm

Štedilnik viš. 900 mm

A=104 mm

B=147 mm

• Tekoči plin je težji od zraka in se zato kopiči na nižjih ravneh. Prostori, v katerih so nameščene jeklenke s tekočim plinom, morajo biti opremljeni s prezračevalnimi kanalii, speljanimi iz prostora na prosto, kar bo omogočilo odvod plina v primeru netesnosti. Iz istega razloga se jeklenk s plinom, tako praznih, kot delno polnih, ne sme nameščati ali skladiščiti v prostorih, ki se nahajajo pod zemeljsko površino (npr. v kleteh). Jeklenke se ne smejo nahajati preblizu virov toplote (ogrevalne pečice, kamini, pečice, itd.), ki bi lahko dvignili temperaturo v notranjosti jeklenke nad 50°C.
• Plinski štedilnik v smislu varnosti v pogledu (ne)pregrevanja svoje okolice spada v razred X in se ga sme takega vgraditi v pohištvene elemente le do višine delovne plošče, torej do pribl. 850 mm od tal. Vgradnja nad to ravnjo se odsvetuje.

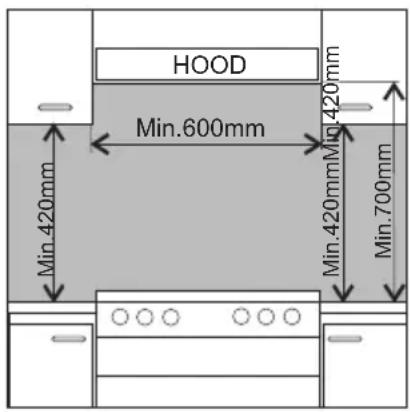

• Pohištvo za vgradnjo štedilnika vanj mora biti prevlečeno z materiali in oblepljeno z lepilom, odpornim na temperaturo 100°C. Niezpolnjevanje tega pogoja lahko povzroči deformacijo površine ali odlepitev oblog. Če niste prepričani v to, da ima pohištvo tako toplotno odpornost, je treba štedilnik vgraditi tako, da se med njim in pohištvenimi elementi pusti razmik približno 20 mm.
• Stranice pohištva, ki se nahaja poleg štedilnika in sega nad njegovo površino, se morajo nahajati na razdalji najmanj 110 mm od roba plošče z gorilniki.

• Stena, nahajajoča se za štedilnikom, mora biti odporna na visoke temperature. Tekom uporabe štedilnika se lahko njegova hrbtna stran segreje do temperature okoli 50°C nad temperaturo okolice.
• Štedilnik je treba postaviti na trdno in ravno podlago (ne postavljati na podstavek).
• Pred začetkom uporabe je treba štedilnik nastaviti v vodoravni položaj, kar ješe posebej pomembno, ker omogoči to enakomerno razporeditev olja in maščobe v ponvi. Temu so namenjene regulacijske nožice, do katerih je omogočen dostop po izvlecitvi predala. Razpon nastavitve +/- 5mm.

Priklop štedilnika na plinsko napeljavo.

Pozor!

Štedilnik se mora priklopiti na plinsko napeljavo za tako vrsto plina, za katero je bil tovarniško prilagojen. Informacija o vrsti plina, na katerega je prilagojen štedilnik s strani proizvajalca, se nahaja na nazivni ploščici. Priklop štedilnika sme opraviti izključno kvalificirani monter z ustreznim dovoljenjem in le on ima pravico izvesti prilagoditev štedilnika na drugo vrsto plina.

• v primeru nepravilnega delovanja je treba sneti zasučni gumb, izvesti pona-stavitev z vstavitvijo podložke (podložk) na steblič ventila,
• po opravljeni ponastavitvi je treba sistem zavarovati z zatisno podložko in namestiti zasučni gumb.
• izdati uporabniku potrdilo o priklopu plinskega štedilnika in ga seznaniti s pravili uporabe.

Navodila za inštalaterja

Inštalater mora:

• imeti plinska dovoljenja,
• seznaniti se z informacijami, nahajajočimi se na nazivni ploščici štedilnika, glede vrste plina, na katerega je prilagojen štedilnik, te informacije mora primerjati s pogoji dovajanja plina na kraju namestitve naprave,
• prveriti:
• učinkovitost prezračevanja, tj. izmenjave zraka v prostorih,
• tesnost povezav plinske armature,
• učinkovitost delovanja vseh funkcionalnih elementov štedilnika,
• ali je električna napeljava prilagojena za povezavo s priklopnim kablom z zaščitno žilo (ničelno).
• za pravilno delovanje vžigalnikov in za zaščito pred uhajanjem je treba ustrezno nastaviti plinske zasučne gumbe z uporabo priloženih podložk,
• preveriti delovanje vžigalnikov in zaščite pred uhajanjem,

Priključitev na fleksibilnega jeklenega kabla.

V primeru instaliranja štedilnika skladno s pogoji za razred 2 podrazred I, se za priklop štedilnika na plinsko napeljavo priporoča uporabiti izključno kovinsko gibljivo cev, ki ustreza veljavnim krajevnim predpisom.

Priključek za dovod plina do štedilnika je konektor s cevnim navojem 1/2". Priporoča se zatesniti povezavo s teflonskim tesnilnim trakom.

Za izvedbo priklopa uporabite izključno cevi in tesnila, ki ustrezajo trenutno veljavnim standardom. Dolžina gibljive cevi ne sme presegati 2000 mm.

Zagotoviti se, da se priključek ne bo stikal z nobenimi gibljivimi deli, ki bi ga lahko poškodovali.

Priklop na togo cevno napeljavo.

Štedilnik ima cevni priključek z navojem 1/2 ". Priporoča se zatesniti povezavo s teflonskim tesnilnim trakom.

Priklop na plinsko napeljavo je treba izvesti na način, ki ne bo povzročal napetosti na nobeni točki napeljave in v nobenem delu naprave.

Uporaba čezmernega momenta pri privija-nju (večjega od 20 Nm) ali prediva za zatesnjevanje lahko povzroči poškodovanje povezave ali netesnost le-te.

Priključitev z gibljivo cevjo.

Plinski štedilnik se priklopi z gibljivo cevjo samo v primeru priključka na jeklenko z ute- kočinjenim plinom.

Za priklop se uporabi gibljivo cev za plin, ki izpolnjuje zahteve opredeljene v predpisih države. Če se štedilnik napaja z utekočinjenim plinom, je treba instalirati regulator tlaka, ki je v skladu z državnimi tehničnimi pravili.

Glavne določbe veljavnih tehničnih standardov določajo, da:

Pozor!

Če se tekom uporabe naprave pojavi nujnost menjave reduktorja, mora imeti štedilnik opravljen tehnični pregled, ki zajama tudi plinske ventile in delovanje varovala pred uhajanjem plina.

• mora notranji premer gibljive cevi znašati: 8 mm
• je treba za pritrditev gibljive cevi uporabiti standardni priključek,
• je treba preveriti, ali je gibliva cev tesno priklopljena na obeh koncih,
• cev ne sme na nobenem mestu biti v stiku s "vročimi" deli štedilnika,
• cev ne sme biti daljša od 1,5 metra,
• cev ne sme biti na nobenem mestu upognjena ali raztegnjena, ne sme biti na nobenem mestu nalomljena ali zožena,
• cev mora biti dostopna na vsej svoji dolžini, tako da je možna kontrola izrabljenosti le-te,
• v primeru, da cev pušča, jo je treba v celoti zamenjati; prepovedano je popravlja-ti netesno cev.

Pozor!

Po zaključki instalacije štedilnika je treba preveriti tesnost vseh povezav in priključkov, npr. z uporabo milnice. Za preverjanje tesnosti se ne sme uporabljati ognja.

Priklop štedilnika na električno napeljavo

Pozor!

Priklop na napeljavo sme opraviti izključno kvalificirani monter z ustreznim dovoljenjem. Prepovedano je samovoljno izvajati predelave ali spremembe na električni napeljavi.

Nasveti za monterja

Štedilnik je tovarniško prilagojen za napaja- nje s trifaznim izmeničnim tokom (400V 3N\~ 50Hz). Nazivna napetost grelnih elementov štedilnika je 230 V. Priklopna shema se na- haja tudi v bližini priključka štedilnika. Dostop do priključnega terminala je omogočen po odmontaži pokrova priključka, ki se jo opravi z uporabo ploščatega izvijača. Bodite pozorni na to, da pravilno izberete priključni vod, upoštevaje vrsto priključka in nazivno moč štedilnika.

Priključni vod je treba montirati v razbreme- nilnik priključka štedilnika.

Pozor!

Treba je paziti na to in zagotoviti, da bo opremljen z zaščitno žilo voda priključek na elektriko, označen z znakom ♣Električna napeljava, iz katere se napaja štedilnik, mora imeti varnostno izklopno stikalo, ki omogoča prekinitev napajanja v sili. Razdalja med delovnima kontaktoma varnostnega izklopnega stikala mora biti min. 3 mm.

Pred izvedbo priklopa štedilnika na električno napeljavo se je treba seznaniti z informacijami na nazivni ploščici in na priklojni shemi.

Pozor! Inštalater ima obveznost izdati upo-rabniku "potrdilo o priklopu štedilnika na električno napeljavo" (obrazec le-tega se nahaja v garancijskem listu).

Način priklopa štedilnika, razlikujoč se od prikazanega na shemi, lahko povzroči uni- čenje naprave.

SHEMA MOŽNIH POVEZAVPozor! Napetost grelnih elementov 230V.Pozor! V primeru vsake od povezav mora biti zaščitna žila povezana s terminalom
					Priporočena vrsta priklopnega voda
1	V primeru omrežja 230 V enofazni priklop z nevtralno žilo, mostiči povezujejo terminale 1-2-3 ter 4-5, zaščitna žila na [IMAGE]	1N~		H05VV-F3G4 3 × 4 mm2
2	V primeru omrežja 400/230 V dvofazni priklop z nevtralno žilo, mostiči povezujejo terminala 2-3 ter 4-5, zaščitna žila na [IMAGE]	2N~		H05VV-F4G2,5 4 × 2,5 mm2
3	V primeru omrežja 400/230 V trofazni priklop z nevtralno žilo, mostiči povezujejo terminala 4-5, fazne žile so priklopljene na 1, 2 in 3, nevtralna žila na 4-5, zaščitna žila na [IMAGE]	3N~		H05VV-F5G1,5 5 × 1,5 mm2
Fazne žile - L1=R, L2=S, L3=T; N – nevtralna žila; PE – zaščitna žila

Prilagoditev štedilnika na drugo vrsto plina.

Ta opravilo sme izvesti le ustrezno pooblaščeni inštalater.

Če se plin, s katerim naj bi se napajal štedilnik, razlikuje od plina, za katerega je prilagojen štedilnik v tovarniški različici, tj. G20 25 mbar, G20 20 mbar, je treba zamenjati šobe gorilnika in ponastaviti plamen.

Pozor! Štedilnik, ki ga je dostavil proizvajalec, je opremljen z gorilniki, tovarniško prila-gojenimi za napajanje s plinom, navedenim na nazivni ploščici ali garancijskem listu.

Za prilagoditev štedilnika na koriščenje druge vrste plina, je treba izvesti:

• menjavo šob (glej tabelo spodaj),
• ponastaviti „varčni” plamen.

Gorilnik tipa Defendi (po označbi „DEFENDI” na telesu gorilnika)

Vrsta plina	Gorilnik
	PomožniPremer šobe [mm]	PovprečniPremer šobe[mm]	VelikiPremer šobe[mm]
	Toplotna obremenitev1,00 kW	Toplotna obremenitev1,75 kW	Toplotna obremenitev3,00 kW
G20 2H 20 mbarG20 2H 25 mbar	0,77 0,97 1,29
G30/31 3+ 28-30/37 mbarG30 3B/P 37mbar	0,50 0,65 0,87

Plamen gorilnika	Sprememba opreme prilagojene za utekočinjeni plin na opremo za zemeljski plin	Sprememba opreme prilagojene za zemeljski plin na opremo za utekočinjeni plin
Polni	1.Šobo gorilnika zamenjati z ustrezno iz tabele šob.	1.Šobo gorilnika zamenjati z ustrezno iz tabele šob.
Varčni	2.Rahlo odvijte regulacijski vijak in prilagodite velikost plamena.	2.Rahlo privijte regulacijski vijak in preverite velikost plamena.

Za izvedbo regulacijskih prilagoditev je treba odstraniti zasučne gumbe čepnih pip.

Pri vgrajenih površinskih gorilnikih ni potrebna prilagoditev prvotnega zraka. Pravilni plamen ima izrazite stožce modro-zelene barve. Kratek šumeč plamen ali visok, rumen in kadeči se plamen, brez jasno izrisanih stožcev – to je znak neustrezne kakovosti plina v hišni napeljavi ali poškodovanosti ali onesnaženosti gorilnika. Za preveritev plamena je treba prižgati gorilnik in ga pustiti goreti približno 10 minut s polnim plamenom, nato zasukati gumb ventila na varčni plamen. Plamen ne sme niti ugasniti, niti preskočiti na šobo.

Menjava šobe gorilnika - odviti šobo s pomočjo posebnega obročnega ključa 7 in jo zamenjati z novo, ustrezajočo vrsti plina (glej v tabelah).

Pozor!

Za prestavitev naprave v cilju prilagoditve le-te na plin, ki se razlikuje od plina, navedenega s strani poizvajalca na nazivni ploščici štedilnika, in za odločitev za nakup štedilnika na vrsto plina, ki se razlikuje od plina na razpolago v stanovanju, je odgovoren sam uporabnik, ki v zvezi s tem angažira inštalaterja.

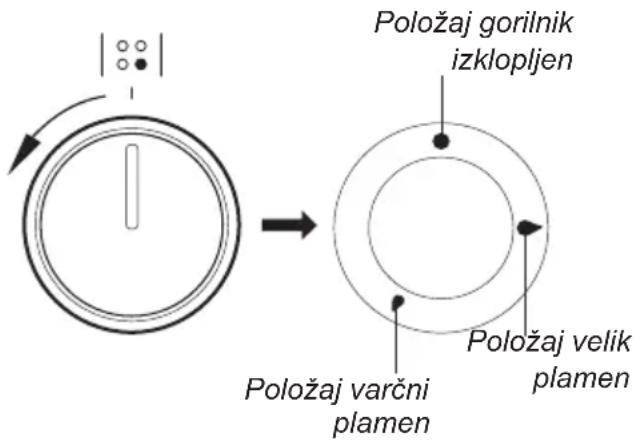

Dotok plina k površinskim gorilnikom se odpira in zapira z ventili z zaščito proti uhajanju. Ponastavljanje ventilov se izvaja pri prižganem gorilniku z nastavljenim varčnim plamenom, z uporabo izvijača velikosti 2,5 mm.

Po opravljeni ponastavitvi je treba nanesti nalepko z opisom vrste plina, za katerega je prilagojen štedilnik.

Pred prvo uporabo štedilnika

● odstraniti elemente embalaže,
- izprazniti predal, očistiti komoro pečice onesnaženosti po tovarniških konservacijskih sredstvih,
- odstraniti iz komore pečice opremo v njej in jo umiti v topli vodi z dodatkom tekočine za pomivanje posode,
- vklopiti ventilacijski sistem v prostoru ali odpreti okno,
- segreti pečico (na temp. 250 °C, približno 30 min.), odstraniti umazanijo in temeljito umiti,

Komora pečice čistite samo s toplo vodo in malo tekočine za pomivanje posode.

Uporaba površinskih gorilnikov

Izbor posode

Treba je paziti na to, da bo premer dna posode vedno večji od krone plamena gorilnika, sama posoda pa bo pokrita s pokrovko. Priporočljivo je, da bi bil premer posode približno 2,5- do 3-krat večji od premera gorilnika, t.j. za:

• pomožni gorilnik - posoda s premerom 90-150 mm
• srednji gorilnik - posoda s premerom 160-220 mm,
• veliki gorilnik – posoda s premerom od 200 do 240 mm, višina posode naj ne bo večja od premera njenega dna.

Na kuhalni plošči, ne uporabljajte posodo, da razširi čez robove.

Zasučni gumbi za upravljanje z gorilniki

Pravilno nastavljeni gorilniki oddajajo plamen svetlo modre barve z izrazito notranjo obliko stožca. Velikost plamena je odvisna od izbranega položaja zasučnega gumba gorilnika:

veliki plamen

majhni plamen (imenovani "varčen")
- ugasnjeni gorilnik (zaprt pretok plina)

Po potrebi je možno nastaviti poljubno velikost plamena.

SLABO

Delovanje varovala pred uhajanjem plina

Štedilniki so opremljeni z avtomatskim sistemom prekinitve dotoka plina v gorilnik v primeru ugasnitve plamena.

Ponovni vžig gorilnika zahteva posredovanje uporabnika.

Uporaba grelne plošče

Moč plošče je možno stopenjsko prilagajati z zasukavanjem zasučnega gumba v desno ali levo. Z vklopom plošče se na upravljalski plošči prižge oranžna signalizacijska lučka.

0 Izklop
• Minimum, podgrevanje
1 Dušenje zelenjave, počasno kuhanje
- Priprava juh, jedi v večjih količinah
2 Počasno cvrtje
- Praženje mesa, rib
3 Maksimum, hitro segrevanje, hitra kuha, hitro cvrtje

Pozor!

Skrbite za čistočo plošče - umazana plošča ne posreduje celotne moči. Ščitite ploščo pred korozijo. Vedno izklopite ploščo še predno umaknete z nje posodo. Ne puščajte na vklopljeni plošči brez nadzora posod z jedmi, pripravljenimi na masti, olju, saj se lahko vroča maščoba vname.

Izbor posode

Pravilno izbrana posoda mora imeti premer dna približno enak premeru grelne plošče. Ne uporabljati posod s konkavnim ali konveksnim dnom. Priporoča se uporabljati posebne posode z debelim brušenim dnom. Treba je paziti na to, da bo posoda vedno imela ustrezno izbrano pokrovko.

Onesnaženost površine grelnih plošč in posod onemogoča polni izkoristek toplote.

Pečice s prisilno cirkulacijo zraka (z ventilatorjem)

Pečico se lahko segreva z uporabo spodnje-ga in zgornjega grelca ter opekača. Delo te pečice se upravlja z uporabo zasučnega gumba vrste delovanja pečice - nastavitev se izvede z zasukom gumba na želeno funkcijo,

in zasučnega gumba nastavitev temperature – nastavitev se izvede z zasukom gumba na želeno temperaturo.

Izklop se izvede z zasukom obeh gumbov vpoložaj „●” / „0”.

Pozor!

Segrevanja (grelca ipd.) se pri izboru katere koli funkcije pečice vklopi šele po nastavitvi temperature.

0 Ničelna nastavitev

Hitro razgretje

Vklopljeni zgornji in spodnji grelec, ventilator in opekač. Namenjeno za predhodno segretje pečice.

Odmrzovanje

Vklopljen je samo ventilator, brez uporabe grelcev.

Vklopljeni ventilator, opekač in zgornji grelec

Uporaba te funkcije v praksi omogoča pospešitev zaključka pečenja in dvig kulinarične vrednosti jedi.

Vklop funkcije "ojačani opekač" omogoča peko ob hkrati vklopljenem zgornjem grelcu. Ta funkcija omogoča dosego povišane temperature v zgornjem delovnem prostoru pečice, kar povzroči močnejšo zarumenitev jedi ter zapeko večje količine jedi v pečici.

Vklopljen opekač

Površinska peka ("gril") se koristi za zapeko majhnih kosov mesa: zrezkov, rib, toastov, manjših klobas, kruhkov (debelina kosov za ta način peke naj ne presega 2-3 cm, tekom pečenja jih je treba obrniti na drugo stran).

Vklopljen spodnji grelnik

V tem položaju zasučnega gumba deluje pečica samo z gretjem spodnje-ga grelnika. Dopolnilna peka testa s spodnje strani (npr. vlažno testo, testo s sadnim nadevom).

Vklopljena sta zgornji in spodnji grelec

Z nastavljenostjo zasučnega gumba v tem položaju se pečica segreva na konvencionalni način. Idealna je za peko peciva, mesa, rib, kruha, pic (nujno je predhodno razgreti pečico in uporabljati temne pekače), za peko na eni ravni.

Vklopljeni ventilator, spodnji in zgornji grelec

Pri tem položaju gumba opravlja pečica funkcijo testo. Tradicionalna pečica z ventilatorjem (priporočena funkcija tekom peke).

Neodvisna osvetlitev pečice

Z nastavitvijo zasučnega gumba v ta položaj dobimo osvetlitev komore pečice.

Funkcija gretja ECO

Pri uporabi te funkcije se zažene racionalizirani način gretja, katerega namen je varčevanje z energijo med pripravljanjem jedi. Pri tem položaju zasučnega gumba je osvetlitev pečice izklopljena.

Kontrolne lučke

Vklop pečice signalizira zasvetitev dveh kontrolnih lučk, kontrolne lučke dela (vklopa) štedilnika R in kontrolne lučke termoregulatorja L. Svetenje kontrolne lučke R signalizira delo pečice. Ugasnitev kontrolne lučke L je znak, da je pečica dosegla nastavljeno temperatu-ro. Če kuharski recept zahteva vložitev jedi v razgreto pečico, se sme to narediti ne prej kot po prvi ugasnitivi rdeče kontrolne lučke L. Tekom peke se lučka L občasno vklopi in izklopi (vzdrževanje temperature v komori pečice). Kontrolna lučka R se lahko sveti tudi, ko je zasučni gumb v položaju „Osvetlitev pečice”.

Pomembno!

• Tekom izvajanja hitrega razgrevanja se v komori pečice ne sme nahajati pekač s testom, kot tudi ne kakršni koli drugi elementi, ki niso del opreme pečice. Ne priporoča se koristiti funkcijo hitrega razgrevanja pri nastavljenem programmerju.
• Tekom uporabe pečice se tvori vodna para. To je normalni fizikalni pojav, predviden s strani naših konstruktorjev. Odvaja se navzven skozi posebno izhodno odprtino, nahajajočo se na zadnji strani štedilnika.

Uporaba opekača

Proces peke poteka tako, da na jed učinkujejo IR žarki, ki jih oddaja razžarjeni grelec opekača.

Za vklop opekača je treba:

• nastaviti zasučni gumb pečice v položaj, označen s simbolom opekača,
• segrevati pečico približno 5 minut (pri zaprtih vratih pečice).
• vstaviti v pečico široki pekač na ustrezno delovno raven, v primeru peke na ražnju pa na raven neposredno pod ražnjem vstaviti kovinsko ploščo, ki zadržuje kapljajočo maščobo,
• zapreti vrata pečice.

Za funkcijo peke in intenzivirane peke je treba temperaturo nastaviti maksimalno na 250°C, za funkcijo peke z ventilatorjem pa maksimalno na 190°C.

Pozor!

Peko je treba izvajati pri zaprtih vratih pečice.

Pri uporabi opekača lahko dostopni deli pečice postanejo vroči.

Priporoča se preprečevati otrokom dostop do pečice.

Peka kruha in drugih jedi iz testa

● priporoča se peko jedi iz testa v pekačih, ki so del tovarniške opreme štedilnika,
- kruh in pecivo je možno peči tudi v modelih in v trgovini kupljenih pekačih, ki jih je treba namestiti na sušilni lestvici, priporoča se uporabljati pekače črne barve, ki bolje prevajajo toploto in skrajšujejo čas pečenja,
- ne priporočamo uporabe modelov in pekačev s svetlimi in bleščečimi se površinami v primeru koriščenja konvencionalnega gretja (zgornji + spodnji grelec), uporaba takih modelov lahko povzroči nezadostno zapečenost jedi spodaj,
- pri koriščenju funkcije termocirkulacije ni nujno predhodno segreti komore pečice, v primerih drugih vrst gretja pa je treba pred vložitvijo testa v pečico komoro pečice prej razgreti,
- predno vzamete jed ven iz pečice, je treba preveriti kakovost rezultata peke z uporabo lesene paličice (le-ta mora biti pri pravilnem rezultatu peke suha in čista),
- priporoča se pustiti pečeno jed v pečici še približno 5 minut po izklopu pečice,
- temperature pečenja pri uporabi funkcije termocirkulacije so praviloma približno 20 – 30 stopinj nižje kot v primeru tradicionalne peke (z uporabo zgornjega in spodnjega grelca),
- parametri peke jedi iz testa, ki so podani v tabeli, so orientacijski in jih je možno korigirati odvisno od lastnih kuharskih izkušenj in preferenc,
- če informacije, ki jih vsebujejo kuharske knjige, bistveno odstopajo od vrednosti v navodilu za uporabo, prosimo, da se ravnate po vsebini v navodilu za uporabo.

Pečenje mesa

• za v pečico je treba pripraviti porcijo mesa večjo od 1 kg, manjše kose se priporoča peči na grelni plošči
• za peko se priporoča uporabljati žaroodporne posode, ravno tako moraji biti ročaji odporni na visoke temperature,
• pri peki na sušilni lestvici ali na ražnju se priporoča na najnižji ravni namestiti široki pekač z neveliko količino vode,
• vsaj enkrat sredi pečenja se priporoča obrniti meso na drugo stran, tekom pečenja je treba tudi občasno zaliti meso z izločajočim se sokom ali pa z vročo – slano vodo, mesa se ne sme polivati s hladno vodo.

Funkcija gretja ECO

• pri uporabi funkcije gretja ECO se zažene zoptimiziran način gretja, katerega cilj je varovanje z energijo med pripravo jedi,
• časa peke ni možno skrajšati prek nastavitev višjih temperatur, prav tako se ne priporoča začetno ogrevanje pečice pred peko,
• med pečenjem ni dovoljeno spreminjati nastavitev temperature ali odpirati vrat.

Priporočeni parametri pri uporabi funkcije gretja ECO

Vrsta peke jedi Funkcija gretja Températura Raven Čas [min]
	☐	°C	(°)	☐
		180 - 200 2 - 3	50 - 70
		180 - 200 2 50	- 70
		190 - 210 2 - 3	45 - 60
		200 - 220 2 90	- 120
		200 - 220 2 90	- 160
		180 - 200 2 80	- 100

PEKA V PEČICI – PRAKTIČNI NASVETI

Pečica s prisilnim obtokom zraka (spodnji grelnik + zgornji grelnik + ventilator)

Vrsta pečenja jedi	Funkcija pečice	Temperatura Raven	Čas [min]
		°C	(°)
		160 - 200 2 - 3	30 - 50
		150 3 25 - 35
		160 - 170 1)	3 25 - 40	2)
		155 - 170 1)	3 25 - 40	2)
		220 - 240 1)	2 15 - 25
		210 - 220 2 45	- 60
		190 2 - 3 60	- 70
		230 - 250 4 14	- 18
		225 - 250 2 120	- 150
		160 - 230 2 90	- 120
		180 - 190 2 70	- 90
		160 - 180 2 45	- 60
		190 - 210 2 40	- 50
		170 - 190 3 40	- 50

Časi veljajo, će za nerazgreto notranjost pečice ni podano drugače. Pri razgreti pečici je potrebno podane čase skrajšati za približno 5-10 minut.

¹⁾ Razgrejte prazno pečico
2) Podani časi veljajo za peko v malih modelih

Pozor: V tabeli podani parametri so orientacijski in jih je možno korigirati glede na lastne izkušnje in preference.

Pečenje peciva

Vrsta jedi Pripomočki Raven Funkcija			gretja	Temperatura (°C)	Čas peke 2)(min.)
Majhno pecivo	Pekač za pecivo	3 160 - 170		1)	25 - 40 2)
	Pekač za pecivo	3 155 - 170	[2770]	1)	25 - 40 2)
	Pekač za pecivo	3 155 - 170	[X60A]	1)	25 - 40 2)
	Pekač za pecivoPekač za peko (globoki)	2 + 42 – pekač za pecivo ali pečenko4 – pekač za pecivo	[2452]	155 - 170 1)	25 - 50 2)
Krhko pecivo(trakovi)	Pekač za pecivo	3 150 - 160	[DCTS]	1)	30 - 40 2)
	Pekač za pecivo	3 150 - 170		1)	25 - 35 2)
	Pekač za pecivo	3 150 - 170		1)	25 - 35 2)
	Pekač za pecivoPekač za peko (globoki)	2 + 42 – pekač za pecivo ali pečenko4 – pekač za pecivo		160 - 175 1)	25 - 35 2)
Biskvit brez maščobe	Rešetke + črno prevlečen pe-kač za pecivo∅ 26 cm	3 170 - 180	[506H]	1)	30 - 45 2)
Jabolčna pita	Rešetke + dva črno prevleče-na pekača za pecivo∅ 20 cm	2pekače se na rešetkah umesti diago-nalno, desno zadaj, levo spredaj	[7T0S]	180 - 200 1)	50 - 70 2)

¹⁾ Razgrejte prazno pečico, ne uporabljajte funkcije hitrega ogrevanja.
²⁾ Časi veljajo, će za nerazgreto notranjost pečice ni podano drugače. Čase podane za razgreto pečico je potrebno skrajšati za približno 5-10 minut.

Žar

Vrsta jedi Pripomočki Raven	Funkcija	gretja	Temperatura (°C)	Čas (min.)
Toast iz belega peciva	Rešetke 4 250		1)	1,5 - 2,5
	Rešetke 4 250		2)	2 - 3
Goveji burgerji	Rešetke + pekač za pečenko (za zbiranje odvečnih tekočin)	4 - rešetke 3 – pekač za pečenko		250 1)

¹⁾ Razgrejte prazno pečico z vklopom za 5 minut, ne uporabljajte funkcije hitrega ogrevanja.

²⁾ Razgrejte prazno pečico z vklopom za 8 minut, ne uporabljajte funkcije hitrega ogrevanja.

Pečenka

Vrsta jedi Pripomočki Raven		Funkcija	gretja	Temperatura (°C)	Čas (min.)
Cel piščanec	Rešetke + pekač za pečenko (za zbiranje odvečnih tekočin)	2 - rešetke1 – pekač za pečenko	[2228]	180 - 190 70	- 90
	Rešetke + pekač za pečenko (za zbiranje odvečnih tekočin)	2 - rešetke1 – pekač za pečenko	[2223]	180 - 190 80	- 100

Časi veljajo, će za nerazgreto notranjost pečice ni podano drugače. Čase podane za razgreto pečico je potrebno skrajšati za približno 5-10 minut.

Skrb uporabnika za tekoče vzdrževanje štedilnika v čistem stanju in za pravilno konservacijo le-tega pomembno vpliva na dolžino obdobja brezhibnega delovanja.

Pred začetkom čiščenjem ali drugih vzdrževalnih opravil je vedno treba prej napravo odklopiti od električnega omrežja, bodisi z glavnim stikalom ali z izvlečenjem napajalnega voda iz vtičnice. S čiščenjem se sme začeti šele po ohladitvi štedilnika.

Pozor! Ostra rezila je vedno treba zavarovati s premikom ohišja (zadostuje pritisk palca). Pri uporabi obvezuje previdnost-nevarnost ranitve - ne dopuščati, da bi instrument priše v roke otroku.

• Priporočamo uporabo sredstev za čiščenje ali pomivanje z blagim delovanjem in z ustreznimi priporočili, kot npr. vse vrste tekočine ali emulzije za odstranjevanje maščob
  V primeru, da nimate na razpolago priporočenih sredstev, priporočamo uporabo tople vode z dodatkom tekočine za pomivanje posode ali sredstva za čiščenje pomivalnih korit iz nerjavečega materiala.

Gorilniki, rešetka podgorilniške plošče, ohišje štedilnika

• V primeru onesnaženosti gorilnikov in rešetke, je treba te elemente opreme štedilnika odstraniti in jih umiti v topli vodi z dodatkom sredstva za odstranjevanje maščobe in umazanije. Nato obrisati do sehega. Po odstranitvi rešetke temeljito umiti podgorilniško ploščo in obrisati z mehko krpo do suhega. Zlasti je treba skrbeti za čistost podpokrovnih plamenskih odprtin obročev - glej sliko spodaj. Prečistiti odprtine šob gorilnikov, v ta namen uporabite tanko bakreno žico. Ne sme se uporabljati jeklene žice, povrtavati odprtine.

Elementi gorilnika morajo vedno biti suhi. Vodni delci lahko zavirajo iztekanje plina in povzročajo slabo gorenje gorilnika.

Prepričajte se, da so deli gorilnika pravilno nazaj zloženi po končanem čiščenju.

Nesredinska namestitev pokrova gorilnika lahko povzroči trajne poškodbe gorilnika.

PRAVILNO

NEPRAVILNO

• Za čiščenje emajliranih površin uporabljati tekočine z rahlim delovanjem. Ne sme se uporabljati agresivnih, abrazivnih čistilnih sredstev kot so npr. praški za ribanje, ki vsebujejo abrazivne drobce, abrazivne paste, brusni kamni, pumeks, žični prepleti, ipd.
• V primeru štedilnikov z nerjavno ploščo, je treba le-to pred začetkom uporabe temeljito umiti. Posebno pozornost je treba nameniti temu, da odstranite ostanke lepila od folije, odstranjene s pločevine ob montaži, oziroma lepilnega traka, nanešenega tekom pakiranja štedilnika. Ploščo je treba redno čistiti po vsakokratni uporabi. Ne sme se dovoljevati močnega onesnaževanja delovne plošče, še zlasti ne zažganosti prekipelih tekočin.

Pečica

• Pečico je treba očistiti po vsaki uporabi. Pri čiščenju pečice je treba vklopiti osvetlitev, da se doseže boljša vidnost delovnega prostora.
• Komoro pečice se sme umivati le z uporabo tople vode z dodatkom majhne količine tekočine za pomivanje posode.
• Čiščenje s paro -Steam Clean:

-na široki pekač, ki se ga namesti na prvo raven od spodaj vliti 0,25 l vode (1 skodelica),

-zapreti vrata pečice,
-zasučni gumb regulatorja temperature nastaviti v položaj 50°C, zasučni gumb funkcij pa v položaj spodnji grelec
-segrevati komoro pečice približno 30 minut,
-po končanju čiščenja odpreti vrata pečice, obrisati notranjost komore s krpo ali gobo, nato premiti s toplo vodo z dodatkom tekočine za pomivanje posode.

Pozor!

Za čiščenje in vzdrževanje steklenih sprednjih strani ne uporabljati čistil, ki vsebujejo abrazivne snovi.

Menjava žarnice osvetlitve Pečice

Za izognitev možnosti električnega udara se je treba pred zamenjavo žarnice prepričati, da je naprava izklopljena.

• Vse zasučne gumbe upravljanja s štedilnikom je treba nastaviti v položaj „●” / „0” in napravo odklopiti od vira napajanja,
• Odviti in umiti stekleni poklopec lučice ter ga temeljito obrisati do suhega.
• Odviti žarnico iz vtičnega mesta in jo po potrebi zamenjati z novo – visokotemperaturno žarnico (300°C) s temi parametri:
  -napetost 230 V
  -moč 25 W
• navoj E14.

Za lažji dostop do čistilne komore pečice in enostavnejše čiščenje je možno sneti vrata. To storite tako, da odprete vrata, zapognite navzgor varovalni element, umeščen v tečaju (sl. A). Rahlo pripreti vrata, dvigniti in vzeti ven v smeri naprej. Vrata namestite nazaj tako da ravnate po korakih v obratnem vrstnem redu. Pri vstavljanju vrat bodite pozorni na to, da zarezo na tečaju pravilno namestite na izstopu nosilca tečaja. Po namestitvi vrat na pečico je treba nujno vložiti varovalni element in ga temeljito pritisniti. Nepravilna name- stitev varovalnega elementa lahko povzroči poškodovanje tečaja pri poskusu zaprtja vrat.

Odstranitev notranjega stekla

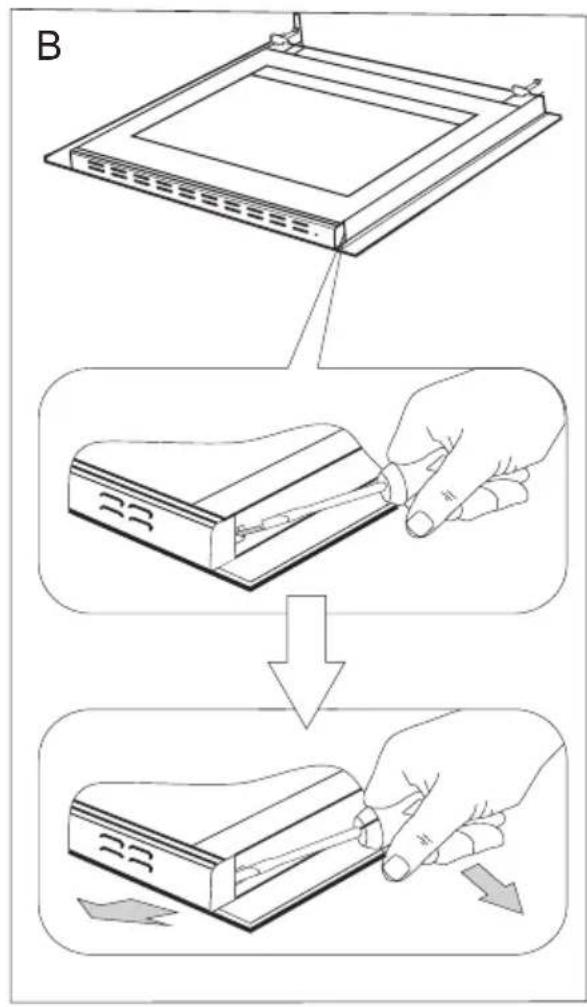

1. Z ploskim izvijačem odpeti zgornjo letev vrat, z občutkom jo dvigniti ob straneh (sl. B).
2. Izvleči zgornjo letev vrat. (Sl. B, C)

1. Notranje steklo izvleči z mesta pritrjenosti (v spodnjem delu vrat). Sl. D in D1.

Pozor! Nevarnost poškodbe pritrjevalne-ga elementa. Steklo je treba izvleči, ne dvigati navzgor.

1. Umiti stekla s toplo vodo in majhno količino čistilnega sredstva.

Za ponovno namestitev stekel je treba postopati v obratnem vrstnem redu. Gladki del stekla se mora nahajati zgoraj, odsekani vogali spodaj.

Pozor! Ne sme se pritiskati zgornje letve hkrati z obeh strani vrat. Za pravilno namestitev zgornje letve vrat je treba najprej pristaviti levi konec letve k vratom, desnega pa pritisniti tako, da se zasliši glasni "klik". Nato pritisnite letvo na levi strani tako, da se zasliši glasni "klik".

Odstranjevanje notranjih stekel. 3 stekli.

Odstranjevanje notranjih stekel. 2 stekli.

Periodični pregledi

Poleg opravil tekočega vzdrževanja štedilnika v čistem stanju je treba:

• izvajati periodične kontrole delovanja krmilnih elementov in delovnih sklopov štedilnika. Po poteku garancije je treba vsaj enkrat na dve leti na servisu naročiti opravitev tehničnega pregleda štedilnika,
  ● odstraniti ugotovljene napake v delovanju,
• opraviti periodična opravila vzdrževanja delovnih sklopov štedilnika,

Pozor! kakršna koli popravila in izvedbe nastavitev sme opravljati le ustrezni servis ali inštalater z ustreznimi dovoljenji.

V vsaki situaciji okvare je treba:

• izklopiti delovne sklope štedilnika
• odklopiti električno napajanje
• prijaviti potrebo popravila
• nekatere drobne okvare lahko uporabnik odpravi sam tako, da sledi navodilom v spodnji tabeli; predno se odločite kontaktirati prodajalni oddelek za stranke ali servis, preverite problem po naslednjih točkah v tabeli.

PROBLEM	VZROK	POSTOPEK
1.Gorilnik se ne prižge	onesnažene plamenske odprtine	zapreti plinski zaporni ventil, zapreti pipe gorilnikov, prezračiti prostor, odstraniti gorilnik, očistiti in prepihati plamenske odprtine
2.Vžigalniki ne vžge plina	prekinitev v dovajanju toka	preveriti varovalko hišne instalacije, pregorelo zamenjati
	prekinitev v dovajanju plina	odpreti ventil dovoda plina
	onesnažen (zamaščen) vžigalniki plina	izčistiti vžigalnik plina
	zasučni gumb plinske pipe ne držite pritisnjen dovolj dolgo	držite vtisnjen zasučni gumb vse dokler se ne oblikuje polni plamen okoli pokrova gorilnika
3.Pri prižiganju gorilnika plamen ugasne	zasučni gumb plinske pipe prehitro sprostite	držite dlje časa vtisnjen zasučni gumb v položaju "velik plamen"
4.električna oprema ne deluje	prekinitev v dovajanju toka	preveriti varovalko hišne instalacije, pregorelo zamenjati
5.ne deluje osvetlitev pečice	razrahljana ali poškodovana žarnica	priviti ali zamenjati pregorelo žarnico (glej razdelek Čiščenje in vzdrževanje)

Nazivna napetost 230/400V\~50 Hz

Nazivna moč maks.4,7 kW

Kategorija naprave CZ, SK, BG, HR, RO II2H3B/P

HU II2HS3B/P

SI II2H3+

Dimenzije štedilnika (višina/širina/globina) 85 / 60 / 60 cm

Izdelek izpolnjuje zahteve norm EN 60335-1, EN 60335-2-6, EN 30-1-1, ki obvezujejo v Evropski Uniji.

Podatki na energetskih podatkovnih listih električnih pečic so podani v skladu z normo EN 60350-1 /IEC 60350-1. Te vrednosti se opredeli pri standardni obremenitvi z delujočimi funkcijami: spodnjega in zgornjega grelnika (konvencionalni način) in ventilatorja za pomoč pri razgrevanju (če so te funkcije dostopne).

Razred energetske učinkovitosti je bil označen v odvisnosti od dostopne funkcije v izdelku glede na spodnje prioritete:

Prisilni obtok zraka ECO (grelnik termocirkulacije + ventilator)	[cSTG]
Prisilni obtok zraka ECO (spodnji grelnik + zgornji + opekač + ventilator)
Konvencionalni način ECO (spodnji grelnik + zgornji)

Med označevanjem porabe energije je potrebno odmontirati teleskopske nosilce (če so v opremi izdelka).

Izjava proizvajalca

Proizvajalec s tem izjavlja, da ta izdelek izpolnjuje temeljne zahteve spodaj navedenih evropskih direktiv:

• nizkonapetostne direktive 2014/35/EC,
• direktive o elektromagnetni združljivosti 2014/30/EC,
• direktive "plinske naprave" 2009/142/EC (do 20.04.2018)
  • uredbe (EU) 2016/426 Evropskega parlamenta in Sveta (od 21.04.2018)
• direktive o okoljsko primerni zasnovi 2009/125/EC,

in zato je bil izdelek označen C€ ter je bila zanj izstavljena izjava o skladnosti, ki se jo predložuje organom za nadzor trga.

[EMPTY]
