NAVODILA ZA UPORABO PH3200PG AMICA

Plošča je pojem izjemne enostavnosti uporabe in visoke učinkovitost. Ko enkrat preberete navodila, delo s ploščo ne bo problem.

Vsaka plošča, ki zapusti proizvodni obrat, je pred pakiranjem na kontrolnih mestih temeljito preverjena z vidika varnosti in funkcionalnosti.

Prosimo, da pred začetkom uporabe naprave pozorno preberite navodila za uporabo. Zagotavljanje usklajenosti z vsebino v navodilih vas bo ščitilo pred neustrezno uporabo.

Navodilo je treba shraniti in hraniti tako, da ga boste imeli vedno pri roki. Skrbno upoštevajte navodila za uporabo, da preprečite kakršnokoli nezgodo.

Pozor!

Napravo začnite uporabljati šele, ko preberete ta navodila in jih popolnoma razumete.

Naprava je zasnovana izključno kot naprava za kuhanje. Vsaka druga vrsta uporabe (npr. za ogrevanje prostorov) je neskladna z njeno namembnostjo in je lahko nevarna.

Proizvajalec si pridržuje pravico uvedbe sprememb, ki nimajo vpliva na delovanje naprave.

Izjava proizvajalca

Proizvajalec s tem izjavlja, da ta izdelek izpolnjuje temeljne zahteve spodaj navedenih evropskih direktiv:

• nizkonapetostne direktive 2014/35/ES,
- direktive o elektromagnetni združljivosti 2014/30/ES,
- direktive o okoljsko primerni zasnovi 2009/125/ES,

zato je bil ta izdelek označen CE in je bila zanj izstavljena izjava o skladnosti predložena organom nadzora trga.

Temeljne informacije....2

Varnostna navodila....4

Opis izdelka....9

Inštalacija....10

Uporaba....14

Čiščenje in vzdrževanje....16

Ravnanje v primerih okvar....17

Tehnični podatki....19

Opozorilo. Naprava in dostopni deli le-te postanejo tekom uporabe vroči. Posebna pozornost mora biti namenjena možnosti dotika grelnih elementov. Otroci, mlajši od 8 let, se morajo nahajati daleč stran od štedilnika, će niso pod stalnim nadzorom.

To napravo lahko uporabljajo otroci, stari 8 let in več, ter osebe z zmanjšanimi telesnimi, čutnimi ali duševnimi sposobnostmi in osebe s pomanjkanjem izkušenj in znanj, če se ta uporaba odvija pod nadzorom odgovorne osebe ali skladno z navodilom za uporabo naprave, če za to poskrbi oseba, odgovorna za varnost teh oseb. Bodite posebej pozorni na otroke, da se ne bodo igrali z napravo. Čiščenja in vzdrževalnih opravil ne smejo opravljati otro niso pod nadzorom.

Opozorilo. Segrevanje masti in olja na kuhinjski plošči brez nadzora je lahko nevarno in lahko povzroči požar.

NIKOLI ne skušajte gasiti ognja z vodo; izklopite napravo in nato prekrijte plamen npr. s pokrovko ali negorljivo odejo.

Opozorilo. Nevarnost požara: ne postavljajte stvari na kuhalno površino.

Opozorilo. Če je površina plošče počena, izklopite tok, da preprečite električni udar.

Naprave ne sme upravljati z uporabo zunanje ure ali neodvisnega sistema daljinskega upravljanja.

Za čiščenje plošče se ne sme uporabljajti opreme za čiščenje s paro.

• Pred prvo uporabo keramične plošče preberite navodila za uporabo. Na ta način si zagotovimo varnost in preprečimo poškodovanje plošče.
• Če se keramično ploščo uporablja v neposredni bližini radia, televizije ali drugega oddajnika, je treba preveriti, ali je zagotovljena pravilnost delovanja kontrolnega zaslona keramične plošče.
• Ne sme se nameščati plošče v bližini hladilnih naprav.
• Pohištvo, v katerega se vgradi plošča, mora biti odporno na temperature okoli 100°C. To velja za furnirne obloge, površine iz plastičnih mas, lepila in lake.
• Ploščo se sme uporabljati šele po ustrezni vgradnji le-te. Na ta način je onemogočen dotik elementov pod električno napetostjo.
• Popravila električnih naprav smejo izvajati izključno ustrezno kvalificirani strokovnjaki. Nestrokovna popravila so vir resnih nevarnosti za uporabnika.
• Naprava je odklopljena od električnega omrežja le tedaj, ko je izklopljena varovalka ali je iz vtičnice izvlečen vtič.
• Vtič napajalnega voda mora biti po vgradnji plošče dostopen.
• Bodite posebej pozorni na otroke, da se ne bodo igrali z napravo.
  Kajti otrok lahko prevrne posodo ali lonec s kuhajočo se jedjo in se popari.
• Ta naprava ni namenjena uporabi osebam (tudi otrokom) z omejenimi fizičnimi, senzoričnimi ali psihičnimi sposobnostmi, ali osebam brez izkušenj ali poznavanja naprave, razen će se uporaba nadzoruje ali pa se izvrši v skladu z navodili za uporabo naprave, ki so jim jih predstavile osebe, ki so odgovorne za njihovo varnost.
• Grelna polja se po vklopu hitro segrejejo. Prav zato se sme grelno polje vklopiti šele po namestitvi nanj posode za kuho. Na ta način tudi preprečimo nepotrebno porabo električne energije.
• V elektronskem sistemu vgrajeni indikator segretosti plošče po zaključku kuhanja kaže, ali je plošča ostala vklopljena oziroma ali je še vroča.

• V primeru izpada električne napetosti se brišejo vse nastavitve in prikazi. Po povrnitvi napetosti v omrežje je potrebna previdnost, kajti plošče, ki so bile segrete pred izpadom napetosti, indikator več ne kontrolira.

• Če se vtičnica nahaja v bližini grelnega polja, je treba paziti, da se vod štedilnika ne bo dotikal segretih mest.

• Pri uporabi olja in maščob ne puščajte plošče brez nadzora zaradi nevarnosti požara.
• Ne uporabljajte posod iz plastike ali aluminijaste folije. Take posode se raztapljajo pri visokih temperaturah in lahko poškodujejo keramično ploščo.
• Sladkor, artikli iz citronske kisline, sol itd. v trdnem ali tekočem stanju ter plastični artikli ne smejo prihajati v stik s segretim grelnim poljem.
• Če se zaradi nepazljivosti sladkor ali plastika znajde na vroči plošči, se v nobenem primeru ne sme izklopiti plošče, pač pa je treba postrgati z nje sladkor ali plastiko z ostrim strgalom. Ščitite roke pred opeklinami.
• Pri uporabi keramične plošče uporabljajte samo posode in lonce s ploščatim dnom brez robov in ostrin, v nasprotnem primeru lahko pride do trajnih poškodb plošče.
• Grelna površina keramične plošče je odporna na termični šok. Ni občutljiva niti na mrzlost, niti na vročino.
• Ne dopuščajte padcev predmetov na ploščo. Točkovni udarci, npr. padec stekleničke z začimbami, lahko v določenem primeru povzročijo počenje in odkrušenje keramične plošče.
• Skozi poškodovana mesta lahko prekipela tekočina ob kuhanju prodre do delov keramične plošče pod napetostjo.
• Če je površina napočena, je treba odklopiti napravo od omrežja, da se prepreči možnost električnega udara.
• Upoštevati je treba navodila v zvezi z vzdrževanjem in čiščenjem keramične plošče. V primeru nepravilnosti pri ravnanju z njo, odgovarjamo iz naslova garancije
• Uporaba naprave za kuhanje in peko povzroča oddajanje toplote in vlage v prostoru, v katerem je naprava nameščena. Prepričajte se, da je kuhinjski prostor dobro zračen; treba je imeti odprte naravne ventilacijske odprtine ali vgraditi sredstva mehanske ventilacije (napa z mehansko ventilacijo).
• Dolgotrajna intenzivna uporaba naprave lahko zahteva dodatno zračenje, na primer odprtje okna ali povečanje učinkovitosti ventilacije, npr. povečanje učinkovitosti mehanske ventilacije, će je vgrajena.

Pozor! Če se neodstranljivi napajalni kabel poškoduje, mora biti zamenjan pri proizvajalcu ali pri specializiranem servisu oz. kvalificirani osebi, saj se s tem izognemo nevarnosti.

Kdor odgovorno uporablja energijo ne le zmanjša izdatke, pač pa tudi nepos-redno prispeva k stanju naravnega okolja. Zato pomagajmo, varčujmo z

električno energijo! To pa dosegamo na naslednji način:

- Uporaba pravilnih posod za kuhanje.

Z uporabo loncev in posod s ploščatim in debelim dnom privarčujemo do 1/3 električne energije. Treba je uporabljati pokrovke, v nasprotnem primeru lahko poraba energije poskoči do štirikrat!

- Izbor posode s širino dna, ki se ujema s površino grelnega polja.

Posoda za kuhanje nikoli ne sme biti manjša od površine grelnega polja.

- Skrb za čistočo grelnih polj in spodnjih površin posod.

Onesnaženost ovira prenos toplote - močno ožgano nečistočo je pogosto možno odstraniti edinole s sredstvi, ki so zelo obremenjujoča za okolje.

- Ogibanje nepotrebnemu „kukanju pod pokrovko”.

- Nevgraditev plošče v neposredni bližini hladilnikov/zamrzovalnikov.

Poraba energije se zaradi tega po nepotrebnem poveča.

Naprava za čas celotne-Ta naprava je označena skladno z evropsko ga transporta zaščitena direktivo 2012/19/EU in poljskim zakonom embalažo. Po razpakiranju odpadni električni in elektronski opremi s naprave Vas prosimo, da prečrtanim zabojnikom za odpadke.

embalažo, so okolju prijazni, v celoti jih možno reciklirati, kar je označeno z ustreznim simbolom.

Pozor! Embalažna materiale (polietilenske vrečke, kose polistirena, itd.), je t razpakiranju hraniti izven dosega otrok.

je

Taka oznaka obvešča, da se zadevne opreme po odrabi ne sme odlagati skupaj z drugimi gospodinjskimi odpadki.

Uporabnik jo je dolžan oddati subjektu, specializiranemu za zbiranje odpadne električne in

treba pri elektronske opreme. Ti zbiralci odpadkov, v tem lokalna zbirna mesta, trgovine in občinske enote, tvorijo ustrežni sistem, ki omogoča sprejem te odrabljene opreme.

Ustrezno ravnanje z odpadno električno in elektronsko opremo pomaga prepreči- ti zdravju ljudi in stanju naravnega oku škodljive posledice, izhajajoče iz prisotnosti v njej nevarnih sestavin in iz neustreznega skladiščenja in predelave take opreme.

Opis plošče

Priprava pohištvenega pulta za vgradnjo plošče

• Debelina pohištvenega pulta mora znašati od 28 do 40 mm, globina pa min. 600 mm. Pult mora biti raven in naravnan v vodoravno lego. Pult je treba zatesniti in zaščiti ob robu pri steni pred zalitjem in vlago.
• Razdalja od roba odprtine v pultu do sprednjega zunanjega roba pulta mora znašati min. 60 mm, do roba pulta ob steni pa min. 50 mm.
• Razdalja med robom odprtine in bočno stranico pohištvenega elementa mora znašati najmanj 55 mm.
• Pohištvo za vgradnjo vanj mora biti prevlečeno z materiali in oblepljeno z lepilom, odpornim na temperaturo 100°C. Neizpolnjevanje tega pogoja ima lahko za posledico deformiranje površine ali odlepitev obloge.
• Robove odprtine je treba zaščititi z materialom, odpornim na absorpcijo vlage.

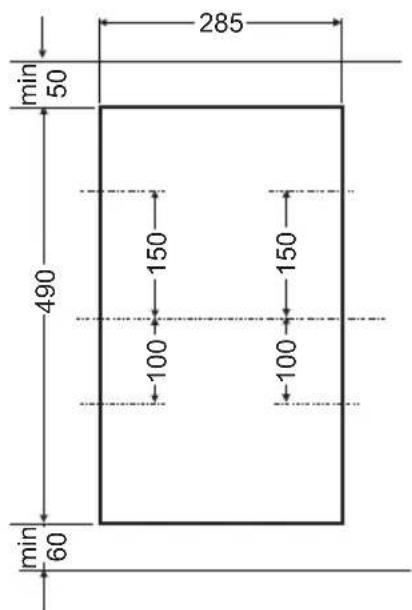

• Odprtino v pultu izdelati tako, da bo imela dimenzije kot na sl. 1.

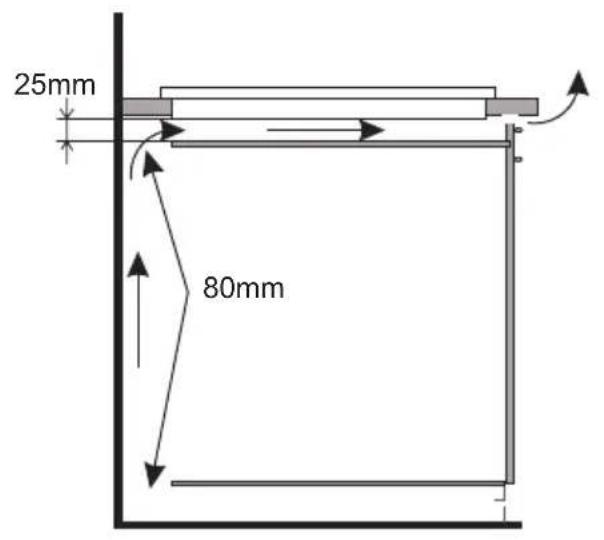

• Pod spodnjo stranjo plošče je treba pustiti vsaj 25 mm prostega prostora, da se omogoči pravilno kroženje zraka in prepreči pregretje površine okoli plošče.

1

(*) 285 mm

Pred vgradnjo naprave v kuhinjski pult je treba prej na spodnjo stran okvirja štedilniške plošče prilepiti tesnilno peno, priloženo k napravi.

Montaža naprave brez tesnila je prepovedana.

Tesnilo je treba namestiti na napravo na naslednji način:

• s tesnila odstraniti zaščitno folijo,
• tesnilo potem prilepiti na spodnjo stran okvirja, (sl.)

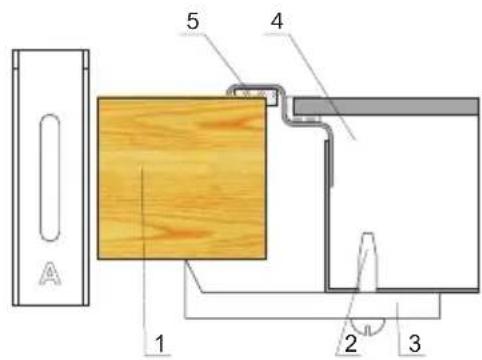

Instalacija plošče - nosilec

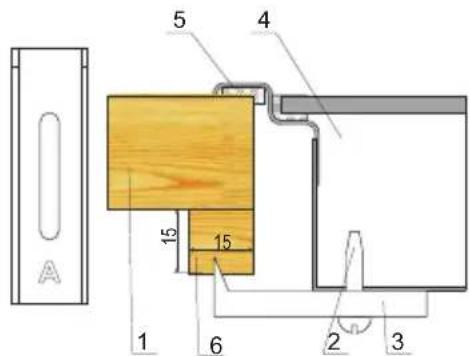

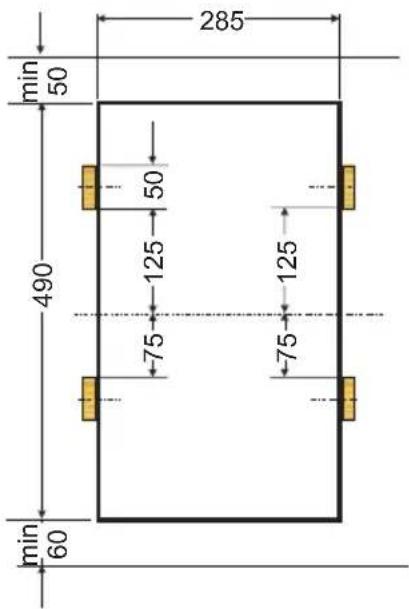

• V primeru pulta debeline 48 mm je treba za montažo plošče uporabiti 4 nosilce “A”. Način montaže je prikazan na sl. 2 in 3. V primeru pulta debeline 28 in 38 mm je treba za montažo plošče uporabiti 4 nosilce “A”. Način montaže je prikazan na sl. 5 in 4.
• Preveriti, ali tesnila natančno nalegajo na ploščo.
• Rahlo priviti držaje s spodnje strani plošče.
• Očistite pult, vstavite ploščo v odprtino in jo pritisnite k pultu.
• Namestiti držaje pravokotno glede na robove plošče in priviti.

2

1 – pohištveni pult
2 - vijak
3 – montažni nosilec
4 – grelna plošča
5 – tesnilo plošče

3

4

1 – pohištveni pult
2 - vijak
3 – montažni nosilec
4 – grelna plošča
5 – tesnilo plošče
6 – lesena kladica

5

- Plošča je opremljena s stalno priklopljenim vodom z zaščitnim kontaktom v vtiču, ki se ga sme vklapljati le v vtičnico 230 V \~ 50 Hz, opremljeno s količem zaščitne žile. Električni tokokrog, ki napaja vtičnico, mora biti zaščiten z varovalko 16 A.

Pred prvim vklopom plošče

• Najprej je treba temeljito očistiti keramično ploščo. Keramično ploščo je treba obravnavati kot stekleno površino.
• Pri prvi uporabi lahko pride do prehodne izločitve vonjav, zato je treba vklopiti ventilacijo v prostoru ali odpreti okno.
• Izvesti opravila v zvezi s štedilnikom ob upoštevanju varnostnih navodil.

Ustrezne posode za kuho

Za štedilnike s keramično ploščo so na voljo posebej testirane posode za kuho in peko. Slediti je treba navodilom proizvajalcev le-teh.

Posode za kuho z dnom iz aluminija ali bakra lahko pustijo na plošči barvne sledi, ki jih je zelo težko odstraniti. Posebna pazljivost je potrebna v primeru emajliranih posod, ki lahko v primeru nenamernega zavretja vsebine v njih povzročijo nepopravljivo škodo. Za dosego optimalne porabe energije, optimalnih časov kuhanja, pa tudi v cilju preprečitve sežganja izkipele vsebine na plošči, je treba upoštevati naslednja navodila.

Dno lonca:

Posoda za kuho / peko mora imeti stabilno, ravno dno, saj lahko dno z ostrimi robovi, izboklinami ali zoglenelimi ostanki hrane opraska keramično ploščo in učinkuje nanjo abrazivno!

Premer dna lonca ali ponve se mora kar se da natančno ujemati s premerom grelnega elementa plošče.

Pokrov posode:

Pokrov na loncu preprečuje uhajanje toplote, s čemer skrajšuje potrebni čas gretja in zmanjšuje porabo električne energije.

Vklop naprave za delovanje:

Vklop grelnega polja nastopi ob zasuku zasučnega gumba, takrat se vklopi signalizacij-ska lučka vklopa plošče, stopnja ogrevanja polja pa reguliramo s primerno nastavitvijo na zasučnem gumbu. Grelna polja se razlikujejo v grelni moči. Grelno moč se lahko postopoma spreminja z zasukavanjem zasučnega gumba v desno ali levo.

Položaj zasuč-nega gumba	Primer vrste opravila
3	zakuhanje, hitro segretje, cvrtje
•	praženje mesa, rib
2	počasno cvrtje
•	kuhanje večje količine jedi, kuhanje juh
1	kuhanje krompirja
•	dušenje zelenjave
0	Izklop

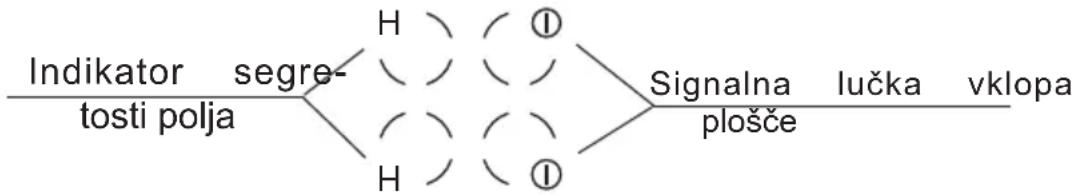

Indikator segretosti polja.

Na sprednji strani so nameščeni indikatorji ogrevanja polja, vsak podrejen drugemu grelnemu polju, ki svetijo, će temperatura danega polja presega 50°C. To omogoča v celoti izkoristiti ustvarjeno toploto, npr. za podgretje jedi ali za ohranitev jedi v toplem stanju, hkrati pa preprečuje opekline, saj je polje po izklopu že zelo vroče.

Ko ta indikator ugasne, se je dovoljeno dotakniti polja, a se je treba zavedati, da se le-to še ni popolnoma ohladilo do temperature v prostoru.

Po izgubi električne napetosti se indikator ogrevanja izklopi.

Skrb uporabnika za tekoče vzdrževanje plošče v čistem stanju in za ustrezno vzdrževanje le-te pomembno vpliva na dolžino njenega brezhibnega delovanja.

Za čiščenje keramičnega stekla obvezujejo ista pravila kot v primeru steklenih površin. Nikoli ne uporabljajte abrazivnih ali agresivnih čistil in ne praškov za drgnjenje, kot tudi ne gobic z grobo površino. Za čiščenje se ne sme uporabljati opreme za čiščenje s paro.

Čiščenje po vsaki uporabi

• Rahlo, nezažgano umazanijo odstraniti z vlažno krpico brez uporabe čistilnega sredstva. Uporaba sredstva za pomivanje posode lahko povzroči pojav modrikastih prebarvitev. Te trdovratne madeže vedno možno odstraniti pri prvem čiščenju, četudi se uporabi posebno sredstvo.
• Močno sprijeto umazanijo odstranjevati z ostrim strgalom. Nato grelno površino prebrisati z vlažno krpo.

Strgalo za čiščenje plošče

Odstranjevanje madežev

- Svetle lise bisernih odtenkov (sledi aluminija) je možno odstraniti z ohlajene grelne plošče z uporabo posebnega čistilnega praška. Ostanke apnenca (npr. po prekipeli vodi) lahko odstranimo s kisom ali posebnim čistilnim sredstvom.

- Pri odstranjevanju sladkorja, živil vsebu-ni jočih sladkor, plastike in aluminijastih folij se ne sme izklopiti danega grelnega polja! čistilīrceba je takoj z ostrim strgalom temeljito postrgati ostanke (v vročem stanju) vročega grelnega polja. Po odstranitvi nesnage lahko izklopite ploščo in na že ohlajeno ploščo do konca očistite s specialnim čistilnim sredstvom.

Specialna čistilna sredstva je možno kupiti v trgovinah z blagom za gospodinjske potrebe, v specializiranih elektrotehničnih trgovinah, drogerijah, v trgovinah s prehrambnimi artikli in v salonih kuhinj. Ostra strgala je možno kupiti v hobi trgovinah ter v trgovinah z gradbeno opremo, kot tudi trgovinah s pleskarski pripomočki.

Nikoli ne nanašajte čistilnega sredstva na vročo ploščo. Najbolje je, će pustite, da se čistilna sredstva osušijo in šele potem obrišete na mokro. Po potrebi možne ostanke čistilnega sredstva obrišite z vlažno krpo pred ponovnim segretjem plošče. V nasprotnem primeru lahko učinkujejo razžirajoče.

V primeru nepravilnega ravnanja s keramično površino grelne plošče ne nosimo odgovornosti iz naslova garancije!

Pozor!

Če iz kakršnega koli razloga ni možno več upravljati plošče ko je le-ta vklopljena, je treba izklopiti glavno izklopno stikalo ali odviti ustrezno varovalko in se obrniti na servis.

Pozor!

V primeru nastanka razpok ali r lomov keramične plošče je treba grelno ploščo takoj izklopiti in odklopiti od omrežja. V ta namen je treba odklopiti varovalko ali izvleči vtič iz vtičnice. Nato je treba kontaktirati servis.

Periodični pregledi

Poleg opravil s ciljem tekočega vzdrževanja plošče v čistem stanju je treba:

• izvajati periodične kontrole delovanja krmilnih elementov in delovnih sklopov plošče. Po poteku garancije je treba vsaj enkrat na dve leti v servisu naročiti opravitev tehničnega pregleda plošče,
• odstraniti ugotovljene napake v delovanju,
• opraviti periodična vzdrževalna opravila na delovnih sklopih plošče.

Pozor!

Kakršna koli popravila in regulacijska opravila sme izvajati izključno ustre-zni servis ali inštalater z ustreznimi dovoljenji.

V vsaki situaciji okvare je treba:

• izklopiti delovne sklope plošče
• odklopiti električno napajanje
• prijaviti potrebo popravila
• nekatere drobne napake lahko uporabnik sam odpravi tako, da sledi navodilom v spodnji tabeli, predno se obrnete na službo za stranke proizvajalca ali na servis, opravite preveritve po zaporednih točkah v tabeli.

PROBLEM VZROK POSTOPEK
1. Naprava ne dela - prekinitev v dovajanju toka -preveriti		varovalko hišne napeljave, pregorela zamenjati
2. Ne sveti indikator gretja po izklopu, čeprav so grelna polja še vroča.	- prekinitev v dovajanju toka, naprava je bila odklopljena od omrežja	- indikator toplote ponovno začne delovati po izklopu in vklopu plošče
3. Razpoka na keramični plošči štedilnika	⚠️ Nevarnost! Takoj odklopiti keramično ploščo od omrežja (varovalka). Obrniti se na najbližji servis.
4. Ko napaka še vedno ni odpravljena	Odklopiti keramično ploščo štedilnika od omrežja (varovalka!). Obrniti se na najbližji servis.Pomembno!Odgovarjate za pravilno stanje naprave in za pravilno uporabo le-te v gospodinjstvu. Če zaradi napake pri upravljanju naprave pozovete servis, boste morali stroške takega obiska serviserja, četudi do tega pride v garancijskem obdobju, pokriti sami.Za škodo, povzročeno z neupoštevanjem teh navodil, žal ne moremo odgovarjati.

Nazivna napetost 230V 1N\~50 Hz

Nazivna moč plošče: 3,0 kW

Model: PG2VQ103

- grelno polje: ∅ 145 mm 1200 W

- grelno polje: ∅ 180 mm 1800 W

Dimenzije 300 x 505 x 50

Teža cca. 4,4 kg;

Izpolnjuje zahteve standardov EN 60335-1; EN 60335-2-6, obvezujočih v Evropski uniji.
