| Typ produktu | Tichý bezolejový kompresor |
| Model | ZI-COM24SI |
| Objem nádrže | 24 L |
| Max. tlak | 8 bar |
| Napájanie | 230 V / 50 Hz |
| Typ motora | Bezolejový indukčný motor |
| Počet valcov | 1 |
| Vzduchový filter | 1 kus, umývateľný |
| Regulátor tlaku | Áno, nastaviteľný výstupný tlak |
| Manometre | 2 (nádoba a výstup) |
| Rýchlospojky | 1 výstup |
| Poistný ventil | Áno, prednastavený |
| Kolesá | 2 pre mobilitu |
| Prevádzková teplota | +5°C až +40°C |
| Skladovacia teplota | -25°C až +55°C |
| Relatívna vlhkosť (max) | 70% |
| Hmotnosť | Približne 25 kg |
| Rozmery (D x Š x V) | Približne 60 x 30 x 50 cm |
| Určené použitie | Výroba stlačeného vzduchu pre pneumatické náradie a hustenie pneumatík |
| Údržba | Vypustite kondenzát, vyčistite/vymeňte vzduchový filter, skontrolujte poistný ventil |
| Záruka | 2 roky (zákonná záruka) |
Často kladené otázky - ZI-COM24SI Zipper
Otázky používateľov k ZI-COM24SI Zipper
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Kompresor vo formáte PDF zadarmo! Nájdite svoj návod ZI-COM24SI - Zipper a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. ZI-COM24SI značky Zipper.
NÁVOD NA OBSLUHU ZI-COM24SI Zipper
26.1 Použitie v súlade s určením 41
26.1.1 Technické obmedzenia....41
26.1.2 Zakázané použitia/nebezpečné chybné použitie....41
26.2 Požiadavky na používatel'a 41
26.3 Bezpečnostné zariadenia....41
26.6 Špeciálne bezpečnostné pokyny pre tento stroj 43
26.7 Upozornenia na nebezpečenstvá 43
26.7.1 Rizikové situácie 43
27 PREPRAVA 44
28 MONTÁŽ 44
28.1 Prípravné činnosti 44
28.1.1 Kontrola rozsahu dodávky....44
28.1.2 Požiadavky na miesto inštalácie 44
28.2 Zostavenie 44
29.1 Prevádzkové pokyny....45
29.21 Zapnutie a vypnutie stroja 46
29.23 Nastavenie výstupného tlaku....46
29.24 Vytvorenie prípojky stlačeného vzduchu....46
30 ČISTENIE, ÚDRŽBA, SKLADOVANIE, LIKVIDĆIA......46
30.1 Čistenie....47
30.2 Údržba....47

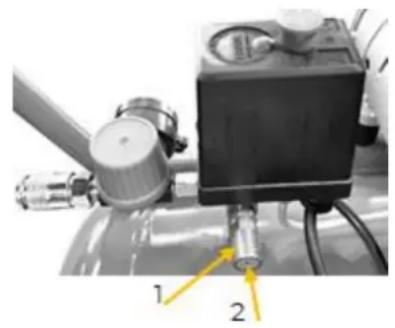

30.2.4 Kontrola poistného/bezpečnostného ventilu 48
30.3 Skladovanie 48
30.4 Likvidácia 48
31 ODSTRÁNENIE CHÝB 48
32 ELEKTRISCHER SCHALTPLAN / WIRING DIAGRAM / SCHÉMA ELEKTRICKÉHO ZAPOJENÍ / ELEKTRICKÁ SCHÉMA ZAPOJENIA....49
33 ERSATZTEILE / SPARE PARTS / NÁHRADNÍ DÍLY / NÁHRADNÉ DIELY .....49
SK stroja a oboznámte sa osvládacími prvkami stroja, aby ste dokázali riadne ovládat, ako aj obsluhovať stroj a vyvarovali sa tak ublíženiu na zdraví a škodám na stroji.
SK a oznámení, ktoré sa týkajúc použitia stroja, môže spôsobit tažké ublíženia na zdraví a smrtelné nebezpečenstvá.
SK Varovanie pred nebezpečným elektrickým napätím!
SK Varovné štítky a/alebo nálepky na stroji, ktoré sú nečitatelné alebo boli odstránené, musíte okamžite nahradiť novými!
Tento návod na použitie obsahuje informácie a dôležité upozornenia, pokyny a oznámenia týkajúce sa uvedenia Silent kompresorov (bez oleja) ZI-COM24SI | ZI-COM50SI | ZI-COM90SI do prevádzky, v dálšom texte tohto dokumentu označené ako „stroj“.
Návod na použitie je súčastou stroja a nesmiete ho odstránit. Uschovajte ho pre neskoršie účely na vhodnom, pre používatel'ov (prevádzkovatel'ov) lahko prístupnom mieste a priložte ho k stroju, keď ho budete odovzdávať tretím osobám!
Riadte sa bezpečnostnými pokynmi a upozorneniami na nebezpečenstvá. Nerešpektovanie môže viest k závažným poraneniam.
Technické zmeny vyhradené!
Ihned' po prijatí skontrolujte tovar a zapíšte pri jeho prevzatí prípadné reklamácie na nákladný list doručovatel'a!
Poškodenia pri preprave treba do 24 hodín osobitne nahlásit u nás.
Za nezapísané poškodenia pri preprave nemôže spoločnosť ZIPPER MASCHINEN GmbH prevziat žiadnu záruku, ani ručenie.
Autorské právo
© 2023
Táto dokumentácia je chránená autorským právom. Všetky práva zostávajú vyhradené!
Súdne stíhané sú predovšetkým dodatočná tlač, preklad a kopírovanie/vyberanie fotografií a obrázkov.
Dohodnutým miestom súdnej príslušnosti je Krajinský súd Linz alebo pre obec 4707 Schlüsslberg príslušný súd.
Adresa servisu pre zákazníkov
Tá to časť obsahuje informácie a dôležité upozornenia, pokyny a oznámenia týkajúce sa uvedenia stroja do prevádzky a jeho manipulácie.
Kvôli vašej bezpečnosti si pred uvedením do prevádzky pozorne prečítajte tento návod r použitie. Umožní vám to bezpečné zaobchádzanie so strojom a predídete tak nedorozumeniam, ako aj ublíženiu na zdraví a vecným škodám. Dbajte okrem toho na symboly a piktogramy, ktoré sú použité na stroji, ako aj na bezpečnostné pokyny a upozornenia na nebezpečenstvá!
26.1 Použitie v súlade s určením
Stroj je výlučne určený pre nasledujúce činnosti:
Na výrobu stlačeného vzduchu v rámci technických údajov. Stroj môžete používať v rôznych pracovných oblastiach, ako napr. na plnenie automobilových pneumatík, alebo s náradím na stlačený vzduch, akými sú napr. klincovačky, sponkovačky, vibračné brúsky na stlačený vzduch a pod.
OZNÁMENIE
Spoločnost ZIPPER MASCHINEN GmbH nepreberá žiadnu zodpovednosť, ručenie ani záruku za iné použitie alebo použitie presahujúce uvedené údaje, resp. uvedený rámec a ani za z toho vyplývajúce vecné škody alebo ublíženia na zdraví.
26.1.1 Technické obmedzenia
Stroj je určený na použitie za nasledujúcich podmienok:
Rel. vlhkost: max. 70 %
Teplota (prevádzka) +5 °C až +40 °C
Teplota (skladovanie, preprava) -25 °C až +55 °C
26.1.2 Zakázané použitia/nebezpečné chybné použitie
- Prevádzkovanie stroja bez adekvátnej telesnej a duševnej spôsobilosti.
- Prevádzkovanie stroja bez znalosti návodu na použitie.
• Zmena konštrukcie stroja. - Prevádzkovanie stroja v prostredí s nebezpečenstvom výbuchu.
- Prevádzkovanie mimo technických hraníc, ktoré sú uvedené v tomto návode.
- Odstránenie bezpečnostných označení, ktoré sú umiestnené na stroji.
• Zmena, obídenie alebo vyradenie bezpečnostných zariadení stroja z prevádzky. - Stroj nie je vhodný pre trvalú prevádzku, resp. pre neobmedzenú, komerčnú a smiete ho používať iba v suchých priestoroch.
- Cielenie pištole so stlačeným vzduchom na osoby je zakázané.
26.2 Požiadavky na používatel'a
Stroj je navrhnutý na obsluhu a ovládanie jednou osobou. Predpokladmi na obsluhu a ovládanie stroja sú telesná a duševná spôsobilost, ako aj znalost a pochopenie návodu na použitie. Osoby, ktoré nie sú na základe svojich fyzických, senzorických alebo duševných schopností, nedostatku skúseností alebo svojej neznalosti schopné bezpečne obsluhovať a ovládať stroj, nesmú stroj používať bez dozoru zodpovedajúcou osobou alebo bez inštruktáže zo strany zodpovednej osoby.
Nezabúdajte, prosím, že lokálne platné zákony a ustanovenia môžu stanoviť minimálny vek obsluhujúcej osoby a obmedziť používanie tohto stroja!
Práce na elektrických konštrukčných prvkoch alebo prevádzkových prostriedkoch smie vykonávať iba odborný elektrikár alebo osoba pod vedením a dohladom odborného elektrikára.
Pred prácami na stroji si oblečte svoje osobné ochranné pracovné prostriedky.
26.3 Bezpečnostné zariadenia
Stroj je vybavený nasledujúcimi bezpečnostnými zariadeniami:
Na zabránenie chybných funkcií, škôd a zdravotných obmedzení je potrebné, aby ste pri prácach so strojom dodržiavali okrem všeobecných pravidiel bezpečného pracovania aj nasledujúce body:
- Skontrolujte stroj pred uvedením do prevádzky, či je úplný a funkčný. Použite stroj iba vtedy, ked'sú namontované na obrábanie/opracovanie potrebné oddel'ujúce ochranné zariadenia a iné oddel'ujúce ochranné zariadenia.
- Dbajte na to, aby boli ochranné zariadenia v dobrom prevádzkovom stave a správne udržiavané.
- Vyberte ako miesto inštalácie podklad, ktorý je rovný a bez vibrácií.
- Postarajte sa o dostatok miesta okolo stroja.
- Používajte iba bezchybné náradie, ktoré nevykazuje trhliny a iné chyby (napr. deformácie).
- Skôr než stroj zapnete, odstráňte náradie a iné nastavovacie nástroje.
- Skontrolujte pred každým použitím upevnenie spojov stroja.
- Ked'je stroj v prevádzke, nikdy ho nenechávajte bez dozoru. Vypnite pred opustením pracovného priestoru stroj a zaistite, ako aj zabezpečte ho proti neúmyselnému, resp. nepovolanému opätovnému uvedeniu do prevádzky.
- Stroj smú prevádzkovať, udržiavať alebo opravovať iba osoby, ktoré sú s ním oboznámené a ktoré boli v rámci týchto prác poučené o vznikajúcich nebezpečenstvách.
- Zaistite a zabezpečte, aby sa nepovolané osoby zdržiavali iba v zodpovedajúcej vzdialenosti od stroja a predovšetkým udržiavajte od stroja vzdialené deti.
- Pracujte vždy obozretne, ako aj zodpovedajúco opatrne a vžiadnom prípade nepoužívajte nadmerné násilie.
- Nepreťažujte stroj!
- Schovajte dlhé vlasy pod ochranu vlasov.
- Noste tesne priliehajúci ochranný pracovný odev, ako aj vhodné ochranné pracovné prostriedky (ochrana očí, ochrana tváre, ochrana sluchu S1).
- Nikdy pri práci na/pri stroji nenoste vol'ne visiace šperky, vol'ný odstávajúci odev alebo podobné príslušenstvo (napr. kravatu, šál).
- Nepracujte so strojom/pri stroji, ked' ste unavení, nesústredení, resp. pod vplyvom liekov/liečiv, alkoholu alebo drog!
- Nepoužívajte stroj v oblastiach, v ktorých predstavujú potenciálne nebezpečenstvo pary/výpary farieb, rozpúštadiel alebo horľavých tekutín (Nebezpečenstvo požiaru, resp. výbuchu).
- Odstavte pred nastavovaním, prestavovaním, čistením, údržbou a opravou atd. stroj a odpojte stroj od elektrického napájania. Počkajte pred začatím prác na stroji na úplné zastavenie všetkých nástrojov, resp. častí stroja a zaistite, ako aj zabezpečte stroj proti neúmyselnému opätovnému zapnutiu.
- Dbajte na to, aby bol stroj uzemnený.
- Používajte iba vhodné predlžovacie káble.
- Poškodený alebo zaseknutý kábel zvyšuje nebezpečenstvo zasiahnutia elektrickým prúdom. Zaobchádzajte s káblom starostlivo. Nikdy nepoužívajte kábel na nosenie, tahanie alebo odpojenie stroja. Udržiavajte kábel mimo vysokých teplôt, oleja, ostrých hrán alebo pohyblivých častí.
- Používajte konektory podľa predpisov a vhodné zástrčky, aby ste zredukovali nebezpečenstvo zásahu elektrickým prúdom.
- Voda, ktorá vniká do stroja, zvyšuje nebezpečenstvo zásahu elektrickým prúdom. Nevystavujte stroj daždu alebo mokru.
- Použitie stroja je prípustné iba vtedy, ked'je zdroj prúdu chránený prúdovým chráničom.
- Používajte stroj iba vtedy, ak je ZAPÍNAČ-VYPÍNAČ v bezchybnom stave.
26.6 Špeciálne bezpečnostné pokyny pre tento stroj
- Stroj smiete prevádzkovat iba vo vhodných priestoroch (dobre vetraných s teplotou okolia +5 °C až 40 °C). V priestore sa nesmie nachádzať žiaden prach, žiadne kyseliny, pary, výpary, výbušné alebo zápalné plyny.
• Stroj smie obsluhovat iba jedna osoba. - Skôr, než pripojíte stroj na elektrické napájanie sa uistite, že je vypnutý.
- Neukladajte na stroj žiadne handry, nádoby alebo iné materiály.
Bezpečnostné pokyny pri prácach s pištolami so stlačeným vzduchom
- Kompresor a vedenia dosahujú počas prevádzky vysoké teploty. Kontakt s nimi spôsobuje popáleniny.
- Pri uvol'není hadicovej spojky je potrebné, aby ste spojku hadice držali rukou. Zabránite tým poraneniam, ktoré sú spôsobené vystrel'ujúcou hadicou.
Bezpečnostné pokyny pri striekaní, resp. nanášaní farby
- Nepoužívajte žiadne laky alebo rozpúšťadlá s bodom vzplanutia menším než 55 °C.
- Nezohrievajte laky a ani rozpúšťadlá.
- Ak pracujete so zdraviu škodlivými kvapalinami, sú na ochranu potrebné filtračné zariadenia (masky na tvár). Dbajte taktiež na údaje a ochranných opatreniach, ktoré uvádza výrobca takýchto látok.
- Je potrebné dbať na údaje a označenia podľa smerníc o nebezpečných látkach, ktoré sú uvedené na obaloch spracovávaných materiálov. Poprípade musíte vykonať dodatočné ochranné opatrenia, predovšetkým nosit vhodný odev a masky.
- Počas striekania a ani v pracovnom priestore nesmiete fajčit. Aj výpary farieb sú lahko horlavé.
- Ohniská, otvorený oheň alebo stroje vytvárajúce iskry nesmú byť v okolí, resp. ich nesmiete prevádzkovat.
- Neuchovávajte a ani nepožívajte v pracovnom priestore pokrmy a nápoje. Výpary farieb sú škodlivé.
- Pracovný priestor musí byť váčší ako 30 m³ a pri striekaní a sušení musí byť zaistená a zabezpečená dostatočná výmena vzduchu. Nestriekajte proti vetru. Zásadne dodržiavajte pri striekaní horľavých, resp. nebezpečných striekacích materiálov ustanovenia miestnych správnych orgánov.
- V spojení s tlakovou hadicou z PVC nespracúvajte žiadne médiá, ako sú napr. lakový benzín, butylalkohol a metylénchlorid (znížená životnosť).
Prevádzkovanie tlakových nádob podľa nariadenie o tlakových nádobách
- Osoba prevádzkujúca tlakovú nádobu, ju musí udržiavať v riadnom stave, riadne ju prevádzkovať, sledovať a monitorovať ju, okamžite na nej vykonať nevyhnutné práce údržby, ako aj opravy a vykonať od okolností závislé a nevyhnutné bezpečnostné opatrenia.
- Tlakovú nádobu nesmiete prevádzkovať, ak vykazuje nedostatky, ktorými sú ohrození zamestnanci alebo tretie osoby.
- Tlakovú nádobu musíte pravidelne kontrolovať, či nevykazuje poškodenia, ako napr. hrdzu.
26.7 Upozornenia na nebezpečenstvá
26.7.1 Rizikové situácie
Napriek použitiu v súlade s určením nemožno úplne vylúčit určité faktory zvyškových rizík. Podmienene štruktúre a konštrukcii stroja môžu pri manipulácii so strojmi vzniknút rizikové situácie, ktoré sú v tomto návode na obsluhu označené nasledovne:
NEBEZPEČENSTVO
Týmto spôsobom vytvorený bezpečnostný pokyn poukazuje na bezprostredne nebezpečnú situáciu, ktorá spôsobí smrt alebo tažké poranenia, pokial' sa jej človek nevyvaruje.
VAROVANIE
Takýmto spôsobom vytvorený bezpečnostný pokyn poukazuje na pravdepodobne nebezpečnú situáciu, ktorá môže spôsobit tažké poranenia alebo dokonca až smrt, pokial' sa jej človek nevyvaruje.
UPOZORNENIE
Týmto spôsobom vytvorený bezpečnostný pokyn poukazuje na pravdepodobne nebezpečnú situáciu, ktorá môže spôsobit mierne alebo l'ahké poranenia, pokial' sa jej človek nevyvaruje.
OZNÁMENIE
Takýmto spôsobom vytvorený bezpečnostný pokyn poukazuje na pravdepodobne nebezpečnú situáciu, ktorá môže spôsobit vecné škody, pokial' sa jej nevyvarujete.
Bez ohľadu na všetky bezpečnostné predpisy zostávajú pri bezchybnej obsluhe a bezchybnom ovládaní stroja najdôležitejšími bezpečnostnými faktormi váš zdravý rozum a vaša technická spôsobilost/vaše technické vzdelanie. Bezpečná práca závisí od vás!
27 PREPRAVA
Prepravte stroj na miesta inštalácie v obale. Na premiestňovanie stroja v obale môžete použit napr. paletový zdvíhací vozík alebo vidlicový zdvíhací vozík z dostatočnou silou zdvihu. Údaje nájdete v kapitole Technické údaje. Dbajte za účelom riadnej prepravy na informácie a údaje na prepravnom obale. Predovšetkým, čo sa týka tažiska, miest zavesenia, hmotnosti, používaných prepravných prostriedkov, ako aj predpísanej prepravnej polohy atd'. Venujte pozornost tomu, aby sa vybrané zdvíhacie zariadenia (žeriav, vysokozdvižný vozík, zdvíhací vozík, viazacie prostriedky bremien atd') nachádzali v bezchybnom stave. Dbajte pri zdvíhaní, nosení a odkladaní bremena na správne držanie tela.
V zmontovanom stave a na krátke trasy môžete stroj prepravovat aj na jeho kolesách: Zdvíhajte stroj iba za prepravnú rukovat. Uchopte ho oboma rukami a zdvíhajte stroj z prikrčenej polohy. Teraz môžete stroj prepravovat na jeho kolesách.
28 MONTÁŽ
28.1 Prípravné činnosti
Skontrolujte po prijatí dodávky, či sú všetky diely v poriadku. Okamžite nahláste poškodenia alebo chýbajúce diely vášmu predajcovi alebo špedícii. Okrem toho musíte podľa ustanovení záruky okamžite poznačit viditelné poškodenia pri preprave do dodacieho listu, pretože inak sa tovar považuje za riadne prevzatý.
28.1.2 Požiadavky na miesto inštalácie
Vybrané miesto inštalácie musí mať vhodné pripojenie na elektrické napájanie. Umiestnite stroj na rovný, solídny podklad.
Priestorové požiadavky, plus odstup cca 50 centimetrov k stenám a iným objektom vyplýva z technických údajov (rozmery, hmotnost) vášho stroja. Pri dimenzovaní požadovanej potreby miesta myslite na to, že kedykolvek a bez obmedzení musí byť možný volný prívod vzduchu k stroju, a aby bola možná aj bezproblémová obsluha stroja, jeho údržba a oprava, resp. jeho ovládanie.
Miesto inštalácie musí zodpovedať miestnym bezpečnostným predpisom, ako aj ergonomickým požiadavkám na pracovisku s dostatočnými svetelnými pomermi.
28.2 Zostavenie
Stroj je dodaný vo vopred zmontovanom stave. Za účelom prepravy odmontované časti a elektrické prepojenie musíte namontovať podľa nasledujúceho návodu.
- Odstráňte ochranný kryt nasávacieho otvoru (ak je k dispozícii).

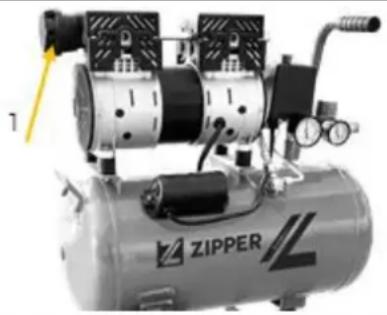

- Zafixujte vzduchový filter na nasávacom otvore jednotky tlaku (1).
ZI-COM24SI: 1 kus
ZI-COM50SI: 2 kusy
ZI-COM90SI: 3 kusy
- Uvolnite na upevňovacej rúre hviezdicové skrutky a zasuňte konce prepravnej rukováti do oboch upevňovacích rúr (3).
- Zafixujte prepravnú rukovát pomocou hviezdicových skrutiek.
Nebezpečenstvo poranenia spôsobené nebezpečným elektrickým napätím!
→ Pripojenie stroja na elektrické napájanie, ako aj s tým spojené skúšky, smie vykonávat iba odborný elektrikár alebo osoba pod vedením a dohl'adom odborného elektrikára!
- Skontrolujte, či funguje nulové pripojenie (k existuje) a ochranné uzemnenie.
- Skontrolujte, či napájacie napätie a frekvencia zodpovedajú údajom stroja.
OZNÁMENIE
Odchýlka napájacieho napätia a frekvencie!
Odchýlka od hodnoty napájacieho napätia ±5 % je prípustná. V napájacej sieti stroja sa musí nachádzat ochrana pred skratom!
- Použite napájací kábel, ktorý zodpovedá elektrickým požiadavkám (napr. H07RN, H05RN) a zistite si potrebný prierez napájacieho kábla v tabulke prúdovej zatažitelnosti. Venujte pritom pozornost opatreniam na ochranu pred mechanickými poškodeniami.
- Zaistite a zabezpečte, že je elektrické napájanie chránené prúdovým chráničom.
- Pripojte stroj iba na riadne uzemnenú zásuvku.
- Dbajte pri použití predlžovacieho kábla na dimenziu vhodnú pre inštalovaný príkon stroja. Inštalovaný príkon nájdete v technických údajoch, zistite si súvislosti prierezu vedenia a dlžok vedenia v odbornej literatúre alebo sa informujte u odborného elektrikára.
- Poškodený kábel musíte okamžite vymenit.
29 PREVÁDZKA
Prevádzkujte stroj iba v bezchybnom stave. Pred každou prevádzkou je potrebné, aby ste vykonali vizuálnu kontrolu stroja. Bezpečnostné zariadenia, elektrické vedenia a ovládacie prvky musíte čo najdôkladnejšie kontrolovať.
29.1 Prevádzkové pokyny
VAROVANIE
Manipulácia so strojom pri zapnutom elektrickom napájaní môže spôsobit tažké poranenia alebo smrt.
→ Odpojte stroj pred prácami prestavovania vždy od elektrického napájania a zaistite ho proti neúmyselnému opátovnému zapnutiu.
- Postavte stroj v blízkosti spotrebiča. Vyvarujte sa dlhým vedeniam vzduchu a dlhým prívodom (predlžovacím káblom).
• Dbajte na suchý a čistý nasávaný vzduch.
- Neprevádzkujte stroj vo vlhkých a mokrých priestoroch.
- Prevádzkujte stroj iba na pevnom a vodorovnom podklade.
- Pred spustením musí byt zatvorený poistný/bezpečnostný ventil.
- Pri uvoľnení hadicovej spojky je potrebné, aby ste spojku hadice držali rukou. Zabránite tým poraneniam, ktoré sú spôsobené vystrelujúcou hadicou.
- Venujte pozornost tomu, aby boli všetky hadice a armatúry vhodné pre maximálne prípustný pracovný tlak kompresora.
- Skontrolujte tlakovú nádobu pred každým prevádzkovaním, či nie je hrdzavá alebo poškodená. Kompresor nesmiete prevádzkovat s poškodenou alebo hrdzavou tlakovou nádobou.
- Prepravujte stroj iba v stave bez tlaku.
- Na manometri (1) môžete odčítať tlak v kotli.
29.2.3 Nastavenie výstupného tlaku
- Pomocou regulátora tlaku (1) môžete nastavit výstupný tlak:
- Otáčanie v smere otáčania hodinových ručičiek: Tlak vzduchu sa zvýši.
- Na manometri (2) môžete odčítat výstupný tlak.
29.2.4 Vytvorenie prípojky stlačeného vzduchu
OZNÁMENIE: Vykonajte pripojenie stlačeného vzduchu iba pri kotli v stave bez tlaku.
- Prípojka (1) a (2): Zastrčte na pripojenie spotrebiča vsuvku hadice na stlačený vzduch do spojky. Puzdro skočí automaticky dopredu.
Manipulácia so strojom pri zapnutom elektrickom napájaní môže spôsobit tažké poranenia alebo smrt.
→ Odpojte stroj pred prácami čistenia, údržby alebo opravami vždy od elektrického napájania a zaistite ho proti neúmyselnému opätovnému zapnutiu.
UPOZORNENIE
Pravidelné čistenie garantuje dlhú životnost vášho stroja a je predpokladom pre bezpečnú prevádzku.
OZNÁMENIE
Nesprávne čistiace prostriedky môžu poškodit lak stroja. Nepoužívajte na čistenie rozpúšťadlá, nitrocelulózové riedidlo alebo iné čistiace prostriedky, ktoré by mohli poškodit lak stroja. Venujte pozornost údajom a upozorneniam, pokynom a oznámeniam výrobcu čistiaceho prostriedku.
- Odstráňte po každom použití zo stroja častice prachu a nečistôt, predovšetkým z ochranných zariadení, vetracích drážok a z telesa motora.
- Vyčistite stroj vlhkou utierkou a poprípade bežne dostupným umývacím prostriedkom, alebo o ofúkajte stlačeným vzduchom s nízkym tlakom.
- Namažte holé časti stroja proti korózii mazacím olejom bez obsahu kyselín (napr. protikoróznym prostriedkom WD40).
30.2 Údržba
Stroj je nenáročný na údržbu a udržiavať treba iba niekolko málo častí a dielov. Poruchy alebo poškodenia, ktoré negatívne ovplyvňujú vašu bezpečnost, musíte okamžite vymenit!
- Skontrolujte pred každou prevádzkou bezchybný stav bezpečnostných zariadení.
- Pravidelne kontrolujte bezchybný a čitatelný stav varovných a bezpečnostných nálepiek stroja.
- Používajte iba bezchybné a vhodné náradie.
- Používajte výlučne iba výrobcom odporúčané originálne náhradné diely.
30.2.1 Plán údržby
Druh a stupeň opotrebovania stroja závisia vo vysokej miere od prevádzkových podmienok. Následne uvedené intervaly platia pri použití stroja v rámci technických hraníc:
| Interval | Komponenty | Opatrenie |
| Pred začiatkom prác | • Skrutky | • poprípade utiahnuť a pri strate nahradit |
| • Časti stroja | • kontrola na poškodenia | |
| • Kondenzát | • vypustiť | |
| Po konci práce | • Stroj | • vyčistiť |
| Každých 20 – 30 prevádzkových hodín | • Vzduchový filter | • vyčistiť, resp. nahradit |
30.2.2 Vyčistenie/nahradenie vzduchového filtra
OZNÁMENIE: Upchatý a znečistený vzduchový filter znižuje výkonnost stroja!
• Uvolnite kryt vzduchového filtra (1).
- Odoberte kryt vzduchového filtra (1) a vyberte vzduchový filter.
- Vyčistite vzduchový filter stlačeným vzduchom pri nízkom tlaku.
• Vložte filter a namontujte kryt vzduchového filtra (1).
- V prípade prílišného znečistenia nahradte vzduchový filter.
OZNÁMENIE: Uistite sa, že sa pre túto činnosť neprekročí max. tlak 1 bar.
- Na dne tlakovej nádoby sa nachádza odvodňovací ventil (1).
- Otvorte na vypustenie kondenzátu odvodňovací ventil (1).
• Vypustite kondenzát do vhodnej nádoby.
30.2.4 Kontrola poistného/bezpečnostného ventilu
Poistný/bezpečnostný ventil je nastavený na najvyšší prípustný tlak v tlakovej nádobe. Je neprípustné, aby ste na poistnom/bezpečnostnom ventile vykonávali manipulácie. Aby ste v prípade potreby mali riadnu funkciu poistného/bezpečnostného ventilu, mali by ste ho z času na čas aktivovat.
Skúška poistného/bezpečnostného ventilu sa vykonáva pod tlakom.
- Zapnite stroj/kým sa nedosiahne nastavený prevádzkový tlak.
• Vypnite stroj a odpojte ho od elektrického napájania. - Mierne uvoľnite puzdro poistného/bezpečnostného ventilu (1). Stlačte červenú hlavicu poistného/bezpečnostného ventilu (2). Silno počutelné syčanie znamená únik vzduchu.
- Hned' ako červenú hlavicu (2) pustíte, sa únik vzduchu zastaví. Nesmie byt počutelné žiadne syčanie alebo podobný zvuk.
• Znovu naskrutkujte puzdro (1).
Skladujte stroj pri nepoužívaní na suchom a uzamykatelnom mieste bez výskytu mrazu. Odpojte stroj od elektrického napájania. Zabezpečte a zaistite, aby nemali kstroju prístup nepovolané osoby a predovšetkým deti.
OZNÁMENIE
V prípade neodborného skladovania sa môžu poškodiť a zničiť dôležité konštrukčné prvky. Skladujte zabalené alebo už vybalené diely iba za určených podmienok prostredia!
30.4 Likvidácia
Dbajte na národné predpisy likvidácie odpadu. Nelikvidujte stroj, komponenty stroja alebo prevádzkové prostriedky v ostatnom odpade. Poprípade sa ohľadne dostupných možností likvidácie spojte s vašimi lokálnymi správnymi orgánmi. Ak si u vášho predajcu kúpite nový stroj alebo rovnocenné zariadenie, je tento v určitých krajinách povinný, odborne správne zlikvidovať váš starý stroj.
31 ODSTRÁNENIE CHÝB
VAROVANIE
Nebezpečenstvo spôsobené elektrickým napätím!
Manipulácia so strojom pri zapnutom elektrickom napájaní môže spôsobit tažké poranenia alebo smrt!
- Skôr, než začnete s prácami na odstraňovanie porúch, odpojte stroj od elektrického napájania!
Mnohé možné zdroje chýb možno pri riadnom pripojení stroja na elektrické napájanie vylúčit už vopred.. Ak by ste nebol/-a schopný/-á riadne vykonať potrebné opravy a/alebo k tomu nemáte potrebné vedomosti, vždy si na vyriešenie problému privolajte odborníka.
| Chyba | Možná príčina | Odstránenie |
| Tlak už nemožno uchovávať v zásobníku | Poškodené tesnenia ventilov | Vymenit tesnenia |
| motor sa prehrieva | Znečistený vzduchový filter | Vyčistiť alebo nahradiť vzduchový filter |
| Stroj beží, ale nevytvára tlak | Upchatý vzduchový filter | Vyčistiť alebo nahradiť starý vzduchový filter |
| Poškodené tesnenie | Vymenit tesnenia | |
| Poškodená jednotka tlaku | Vymenit jednotku tlaku | |
| Motor sa nedá spustiť | Žiadne elektrické napájanie | Skontrolujte spojenie s existujúcou elektrickou sietou |
| Zareagovala ochrana preťaženia motora | Zatlačte (vypnite) ZAPÍNAČ-VYPÍNAČ a nechajte vychladnút motor. Následne vytiahnite (zapnite) ZAPÍNAČ-VYPÍNAČ. | |
| po dosiahnutí vypínacieho tlaku uniká cez odl'ahčovací ventil stlačený vzduch pod tlakovým spínačom do dosiahnutia zapínacieho tlaku | Netesný alebo poškodený spätný ventil | Vyčistiť alebo nahradiť vložku spätného ventilu |
| Poškodený spätný ventil | Nahradiť spätný ventil | |
| Stroj sa často zapína | Veľa kondenzátu v tlakovej nádobeStroj sa preťažuje | Vypustiť kondenzát |
32 ELEKTRISCHER SCHALTPLAN / WIRING DIAGRAM / SCHÉMA ELEKTRICKÉHO ZAPOJENÍ / ELEKTRICKÁ SCHÉMA ZAPOJENIA
(SK) S náhradnými dielmi ZIPPER používate náhradné diely, ktoré sú ideálne vzájomne zladené. Optimálna presnosť rozmerov a lícovania dielov sa skrátia časy montáže a predíži životnosť.
OZNÁMENIE
Montáž iných, než originálnych náhradných dielov má za následok stratu záruky!
Preto platí: Používajte pri výmene komponentov/dielcov iba výrobcom odporúčané náhradné diely.
- prostredníctvom našej domovskéj stránky – kategória SERVIS/NOVINKY – POŽIADAVKA NÁHRADNÝCH DIELOV,
- prostredníctvom mailu na eg01@zipper-maschinen.at.
Vždy uvádzajte typ stroja, číslo náhradného dielu, ako aj jeho názov. Aby sa zabránilo nedorozumeniam a pokial' neobjednávate prostredníctvom on-line katalógu náhradných dielov odporúčame, priložit k objednávke náhradných dielov kópiu výkresu náhradných dielov, na ktorom budú jednoznačne označené potrebné náhradné diely.
Spoločnost ZIPPER Maschinen podlieha zákonnému ručeniu a zákonnej záruke, resp. zodpovednosti, ktoré majú platnosť v aktuálnom znení. (Pre elektrické a mechanické konštrukčné prvky to zodpovedá 2 rokom (vynímajúc opotrebitelné diely a akumulátory/batérie), počnúc kúpou konečného spotrebitel'a/kupujúceho. Pre akumulátory a batérie platí zákonné ručenie a zákonná záruka, resp. zodpovednosť 6 mesiacov počnúc kúpou konečného spotrebitel'a/kupujúceho. Ak sa počas tejto doby vyskytnú nedostatky, ktoré nie sú založené na detailoch vylúčenia v bode 3, firma Zipper podľa vlastného zváženia zariadenie opraví alebo vymení/nahradí.
2.) Hlášenie
Aby sa dala overit oprávnenost nároku na záruku, sa kupujúci musí spojit so svojím predajcom. Ten písomne nahlási vzniknutý nedostatok na zariadení firme Zipper. V prípade oprávneného nároku na záruku preberie firma Zipper zariadenie u predajcu. Spätné zásielky bez predchádzajúceho odsúhlasenia s firmou Zipper nebudú akceptované a ani prijaté.
3.) Ustanovenia
a) Nároky na záruku budú akceptované iba vtedy, ak je k zariadeniu priložená kópia originálnej faktúry alebo pokladničného dokladu od obchodného partnera Zipper. Nárok na záruku zaniká, ak sa zariadenie neprihlási na odvoz kompletne so všetkými dielmi príslušenstva.
b) Záruka vylučuje bezplatnú kontrolu, údržbu, prehliadku/inšpekciu alebo servisné práce na zariadení. Poškodenia na základe neodborného používania konečným používateľom alebo jeho predajcu taktiež nie sú akceptované ako nárok na záruku. Napr.: Použitie nesprávnych palív, škody v nádržiach spôsobené mrazom, palivo počas zimy v benzínovej nádrži zariadenia.
c) Vylúčené sú poškodenia a opotrebitelné diely ako: uhlíkové kefy, zberné vrecia/koše, nože, rezné platničky/doštičky, rezné zariadenia, vedenia, spojky, tesnenia, jazdné/obežné kolesá, pílové listy/kotúče, štiepacie kríže, štiepacie kliny, predlženia štiepacích klinov, hydraulické oleje, olejové, vzduchové a benzínové filtre, retaze, zapalovacie sviečky, klzné čelůste atd.
d) Vylúčené sú škody na zariadeniach spôsobené: neodborným používaním, chybným použitím zariadenia; nezodpovedajúcim použitím podľa jeho normálneho účelu použitia; nedodržiavaním návodu na obsluhu a údržbu; vyššou mocou; opravami alebo technickými zmenami neautorizovanými servismi alebo samotným zákazníkom. Použitím náhradných dielov a dielov príslušenstva, ktoré nie sú originálne od firmy Zipper.
e) Vzniknuté náklady (prepravné náklady) a náklady v prípade neoprávnených nárokov na záruku budú po kontrole našim odborným personálom vyfaktúrované zákazníkovi alebo predajcovi.
f) Zariadenia mimo záručnej doby: Oprava prebehne iba po zálohovej platbe alebo na základe faktúry predajcu, a to podľa predbežného rozpočtu (vrátane prepravných nákladov) firmy Zipper.
g) Nároky na záruku sú plnené/poskytované iba pre zákazníkov predajcu Zipper, ktorý nadobudol zariadenie priamo od firmy Zipper. Tieto nároky nemožno pri viacnásobnom predaji zariadenia prenášat.
Firma Zipper ručí a zodpovedá vo všetkých prípadoch iba obmedzene na hodnotu tovaru zariadenia. Nároky na náhradu škody na základe zlého/chybného výkonu, nedostatkov, ako aj následné škody alebo výpadky príjmov kvôli poškodeniu nie sú počas záručnej doby uznané. Firma Zipper trvá na zákonom stanovené právo opravy/odstránenia nedostatkov zariadenia.
SERVIS
Po uplynutí záručnej doby môžu údržbu a opravy vykonávať zodpovedajúco vhodné odborné firmy. V prípade servisu a opráv je vám s radostou aj nadalej k dispozícii firma ZIPPER MASCHINEN GmbH. Požiadajte v takomto prípade o nezáväzný predbežný rozpočet
- prostredníctvom mailu na service@zipper-maschinen.at.
- alebo využite on-line reklamačný formulár, resp. formulár na objednanie náhradných dielov, ktorý je k dispozícii na našej domovskéj stránke – kategória SERVIS/NOVINKY.
- Autorské právo
- Adresa servisu pre zákazníkov
- Použitie v súlade s určením
- OZNÁMENIE
- Technické obmedzenia
- Zakázané použitia/nebezpečné chybné použitie
- Požiadavky na používatel'a
- Bezpečnostné zariadenia
- Špeciálne bezpečnostné pokyny pre tento stroj
- Bezpečnostné pokyny pri prácach s pištolami so stlačeným vzduchom
- Bezpečnostné pokyny pri striekaní, resp. nanášaní farby
- Prevádzkovanie tlakových nádob podľa nariadenie o tlakových nádobách
- Upozornenia na nebezpečenstvá
- Rizikové situácie
- NEBEZPEČENSTVO
- VAROVANIE
- UPOZORNENIE
- PREPRAVA
- MONTÁŽ
- Prípravné činnosti
- Požiadavky na miesto inštalácie
- Zostavenie
- Odchýlka napájacieho napätia a frekvencie!
- PREVÁDZKA
- Prevádzkové pokyny
- Nastavenie výstupného tlaku
- Vytvorenie prípojky stlačeného vzduchu
- Údržba
- Plán údržby
- Vyčistenie/nahradenie vzduchového filtra
- Kontrola poistného/bezpečnostného ventilu
- Likvidácia
- ODSTRÁNENIE CHÝB
- Nebezpečenstvo spôsobené elektrickým napätím!
- ELEKTRISCHER SCHALTPLAN / WIRING DIAGRAM / SCHÉMA ELEKTRICKÉHO ZAPOJENÍ / ELEKTRICKÁ SCHÉMA ZAPOJENIA
- 2.) Hlášenie
- 3.) Ustanovenia
- SERVIS
Značka : Zipper
Model : ZI-COM24SI
Kategória : Kompresor
