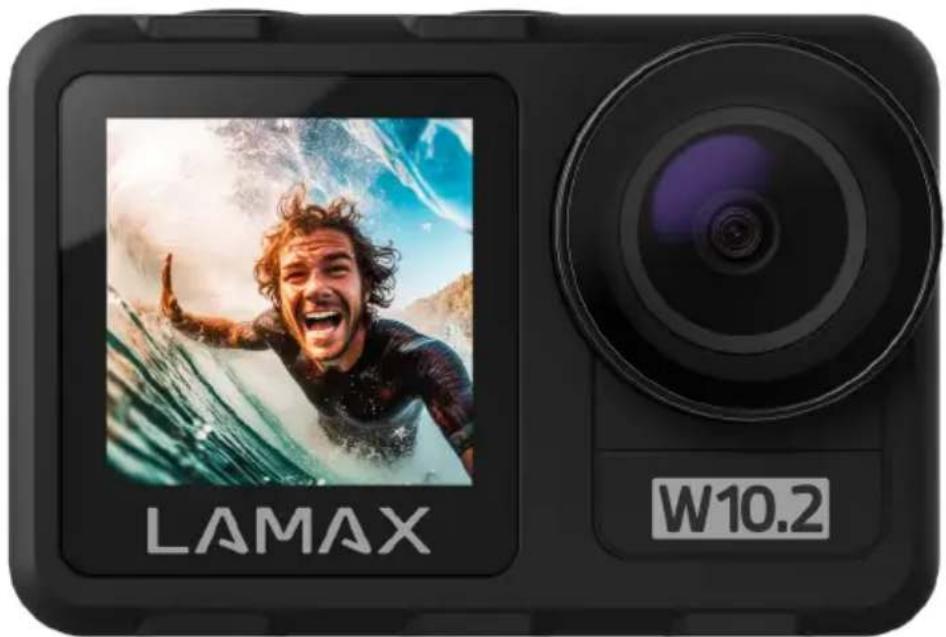

W10.2 - Športová kamera Lamax - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma W10.2 Lamax vo formáte PDF.
| Typ produktu | Akčná kamera |
| Značka | Lamax |
| Model | W10.2 |
| Rozlíšenie videa | Až do 4K (3840x2160) pri 30fps; 1080p pri 60fps |
| Rozlíšenie fotografií | Až 20 MP |
| Vodotesnosť (kamera) | 12m bez krytu; 40m s vodotesným krytom |
| Vodotesnosť (diaľkové ovládanie) | 2m |
| Typ batérie | Li-ion, nabíjateľná |
| Doba nabíjania | Približne 4,5 hodiny (0-100%); 2,5 hodiny (0-80%) |
| Úložisko | microSDHC/SDXC až do 256 GB (odporúča sa UHS Speed Class U3 alebo vyššia) |
| Konektivita | WiFi 2,4 GHz, USB-C, micro HDMI |
| Displej | Dotykový displej s predným selfie displejom |
| Stabilizácia | MAXsmooth elektronická stabilizácia (až do 60fps) |
| Zorné pole | Nastaviteľné s redukciou rybieho oka LDC |
| Diaľkové ovládanie | Súčasťou balenia, vodotesné do 2m |
| Súčasťou balenia: držiaky | Adaptér na statív, lepiace držiaky, držiak na tyč, 3-osový konektor, J-držiak, rýchly zástrč |
| Ostatné príslušenstvo | Vodotesný kryt, mini statív, USB-C kábel, mikrovláknová utierka, filtre (ružový, priehľadný) |
| Údržba | Udržiavajte tesnenia čisté; po použití v slanej vode opláchnite sladkou vodou; jemne osušte bez tepla |
| Bezpečnosť | Nepoužívajte počas jazdy; nabíjajte pod dohľadom; vyhýbajte sa extrémnym teplotám; batériu likvidujte správne |
| Záruka | 24 mesiacov na zariadenie, 24 mesiacov na batériu (kapacita: 6 mesiacov) |
Často kladené otázky - W10.2 Lamax
Otázky používateľov k W10.2 Lamax
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Športová kamera vo formáte PDF zadarmo! Nájdite svoj návod W10.2 - Lamax a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. W10.2 značky Lamax.
NÁVOD NA OBSLUHU W10.2 Lamax
A Redukcia na statív – pre pripojenie kamery bez puzdra na príslušenstvo
B Adaptér na statív – pre pripojenie kamery v puzdre na statív
© Samolepiaci držiak (2×) – pre uchytenie na hladký povrch (helma, kapota)
D Náhradní 3M podložky (2×) – pre opätovné nalepenie samolepiaceho držiaku
E Ružový filter na potápanie
F Číry filter na ochranu objektívu
G Držiak na tyč – pre upevnenie napríklad na riadidlá
H 3-axis connector (3 časti) – pre upevnenie l'ubovol'ným smerom
① J mount – pre rýchle zacvaknutie s vyvýšením
J Fast plug-in – pre rýchle zacvaknutie držiaku
2. ZOZNÁMENIE SA S KAMEROU


Poznámka: Používajte len doporučené príslušenstvo, v opačnom prípade môže dôjst'k poškodeniu kamery.
3. OVLÁDANIE KAMERY
| Zapnutie a vypnutie | Podržaním tlačidla POWER alebo potiahnutím palca smerom dole a následným stlačením ikony POWER |
Zvolenie režimu Dotykom na ikonu , tlačidlom „MODE“ alebo potiahnutím palca nahor, kde následne zvolíte požadovaný režim | |
| Nastavenia režimu | Dotykom na ikonu alebo tlačidlom „POWER” |
| Nastavenia Dotykom na ikonku | [4WZ] |
| Prehliadanie súborov Dotykom na ikonku | [4WM] |
| Prepínanie medzi displejmi Podržanie tlačidla MODE | |
| Návrat spät' Dotykom na ikonku | < |
| Zapnutie dial'kového ovládania | Potiahnutím prstom smerom dole a následným kliknutím na ikonku Dial'ko-vého ovládača |
| Uzamknutie ovládania Potiahnutím prstom smerom dole a následným dotykom na ikonku zámku | |
| Vypnutie kamery Potiahnutím prstom smerom dole a následným dotykom na ikonku Vypnutie | |
4. PRVÉ ZAPNUTIE

Kartu pri prvom použití sformátujte priamo v kamere.
Odporúčame památové karty s vyššou zapisovacou rýchlostou (UHS Speed Class –U3 a vyššie) a maximálnou kapacitou 256 GB.
Poznámka: Používajte len Micro SDHC či SDXC karty od renomovaných výrobcov. Karty neznačkových výrobcov nezaručujú správne fungovanie dátového úložiska.
Kameru môžete nabíjat' ako pripojením k počítaču, tak pomocou dokúpitelného sietového adaptéru.
Pred prvým použitím batériu úplne nabite.
Nabitie batérie z 0 na 100 % trvá približne 4,5 hod. Po nabití zhasne indikátor nabíjania.
Poznámka: Nabitie batérie z 0 na 80 % trvá 2,5 hod.
5. NASTAVENIE V REŽIME VIDEO
| Rozlíšenie Nastavenie rozlíšenia a FPS (snímok za sekundu) v ktorom kamera bude nahrávat'. | |
| Cyklické nahrávanie (Slučka) | Pokial'je zapnuté, video sa rozdelí do časových segmentov podľa výberu nastavení. |
| Zvuk Nastavenie, či má kamera nahrávat' zvuk. | |
| Kódovanie Zvolenie video kodeku. | |
| LDC Redukcia rybieho oka. | |
| Stabilizácia Zapnutie/vypnutie MaxSmooth stabilizácie, ktorá je dostupná vo všetkých rozlíšeniach pri maximálne 60 fps. Pri zapnutej stabilizácii je uhol záberu (FOV) menší a takisto môže pri horších svetelných podmienkach negatívne ovplyvnit' kvalitu video. Nemožno kombinovat's funkciou korekcie rybieho oka. | |
| Metering Nastavenie spôsobu merania expozície. Na výber je z troch režimov „Stred“, „Priemer“ a „Spot”.➢ Střed – Toto nastavení je vhodné pro natáčení objektů, které se budou převážně nacházet uprostřed záběru.➢ Průměr – V tomto nastavení kamera získá informace o světle z celé scény a nastaví průměrné hodnoty.➢ Spot – Toto nastavenie umožní zmerat' malú čast' scény, predvolené nastavenie je stred. Užívateľ pomocou dotykovej obrazovky môže zvolit' iný bod, z ktorého kamera určí expozíciu. | |
| Expozícia Nastavenia kompenzácie expozície. Vyššia hodnota znamená svetlejšie video, nižšia hodnota tmavšie video. | |
| Uzávierka | Zvolenie rýchlosti uzávierky. |
| ISO | Nastavenie hodnoty ISO. Nastavená hodnota ISO určí citlivost' na svetlo. Čím vyššia hodnota, tým svetlejšia snímka. |
| AWB Nastavenie vyváženia bielej farby pre rôzne spôsoby osvetlenia scény. | |
| Režim scény | Predvolené režimy nastavení pre rôzne typy scén. |
| Ostrost' | Nastavenie ostrosti video. |
| Mriežka | Zobrazí na displeji mriežku pre lepšiu kompozíciu. |
| Filter | Zvolenie filtra video. |
6. NASTAVENIE V REŽIMU FOTOGRAFIE
| WiFi | Zobrazí ponuku, kde je možné zapnút' / vypnút' WiFi. Zobrazit' informácie o WiFi, alebo zmenit' názov siete alebo heslo WiFi. |
| Šetrič obrazovky | Nastavuje čas, po ktorom sa automaticky vypne displej, aby šetril batériu. Dotykom na displej alebo stlačením tlačidiel displej znovu aktivujete. |
| Automatické vypnutie | Nastavenie automatického vypnutia kamery v dobe nečinnosti. Zapnutá funkcia vypne kameru v prípade, že nenahráva video. |
| Jazyk | Výber jazyka. |
| Formát videa | Výber kódovania farieb. |
| Frekvencia | Umožňuje vybrat' frekvenciu v súlade s frekvenciou rozvodnej siete (na Európskom kontinente je vedený v sieti prúd s frekvenciou 50 Hz, v Amerike a časti Ázie je to potom 60 Hz). |
| WDR | Zapnutie / vypnutie dynamického rozsahu. |
| Hlasitost' Nastavenie hlasitosti mikrofónu. | |
Selfie displej Výber medzi väčším a menším zobrazením obsahu na prednom displeji.
Pečiatka Vloženie vodoznaku do fotky a videa.
Zvuk kláves Zapnutie / vypnutie zvuku kláves.
Zvuk uzávierky Zapnutie / vypnutie zvuku uzávierky.
Zvuk zapnutia Zapnutie / vypnutie uvítacieho tónu.
Továrenské nastavenie Možnost' uviest' kameru do továrenského nastavenia.
Informácie Umožňuje prístup ku informáciám o firmware kamery.

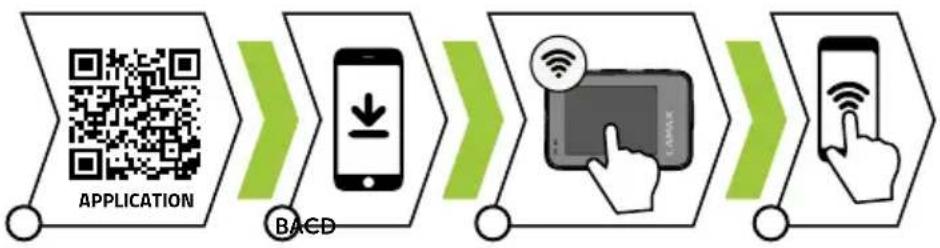

8. WIFI - MOBILNÁ APLIKÁCIA
Vd'aka mobilnej aplikácii budete môčt' menit' režimy a nastavenia kamery alebo prehliadač a st'ahovat' natočené videá a fotografie priamo do vášho mobilného zariadenia.
A Načítajte QR kód pre stiahnutie aplikácie alebo kliknite na nasledujúci odkaz: https://www.lamax-electronics.com/w102/app/
B Nainštalujte aplikáciu do vášho mobilného zariadenia.
© Zapnite WiFi v kamere potiahnutím palca smerom nadol a následným stlačením ikony WiFi
D Na vašom mobilnom zariadení sa pripojte na WiFi siet's názvom kamery. Heslo na WiFi je zobrazené na displeji kamery (z výroby 1234567890).
9. VODOTESNOST
Odolnost' proti ponoreniu do vody je splnená za týchto podmienok:
AKČNÁ KAMERA:
Kamera bez puzdra odolá ponoreniu do híbky 12 metrov. Pred ponorením sa uistite, že máte správne zatvorené kryty na bočnej a spodnej strane kamery. Kryty a tesnenia musia byt' zbavené všetkých nečistôt, ako je prach, piesok a podobne. Kryty kamery neotvárajte pred vyschnutím tela kamery. V prípade použitia v slanej vode opláchnite kameru pitnou vodou. Na osušenie nepoužívajte žiadne textilné látky či externé zdroje tepla (fén, mikrovlnná trúba a pod.), kameru vždy nechajte pozvol'na vyschnút'.
VODOTESNÉ PUZDRO:
Puzdro odolá ponoreniu do híbky 40 metrov. Pred použitím kamery v puzdre sa ubezpečte, či sú správne zavreté zadné dvierka pomocou mechanizmu na hornej strane puzdra. Dvierka a tesnenie puzdra, musia byt' zbavené všetkých nečistot ako je prach, piesok a podobne. Pri použití v slanej vode opláchnite puzdro pitnú vodou. Na
osušenie nepoužívajte žiadne textilné látky, či externé zdroje tepla (fén, mikrovlnná trúba a podobne), puzdro nechajte vždy pozvol'na vyschnút'. V prípade použitia vodotesného puzdra, nie je možné využit' dotykovú plochu displeja kamery a je nutné ovládat' kameru pomocou tlačidiel.
DIAL'KOVÉ OVLÁDANIE:
Dialkové ovládanie odolá ponoreniu do híbky 2 metrov. Pred ponorením sa uistite, že je správne uzatvorený kryt USB na spodnej strane ovládania. Kryt neotvárajte pred vyschnutím tela dialkového ovládania. Na osušenie nepoužívajte externé zdroje tepla (fén, mikrovlnná rúra a pod.), dialkové ovládanie nechajte pozvol'na vyschnút alebo na usušenie použite jemnú textilnú látku.
Pred prvým použitím je spotrebitel' povinný sa zoznámit' so zásadami bezpečného používania výrobku.
ZÁSADY A UPOZORNENIA
– Na zaistenie vlastnej bezpečnosti nepoužívajte ovládacie prvky tohto prístroja pri riadení.
- Pri používaní rekordéra v aute je potrebný okenný držiak. Rekordér umiestnite na vhodné miesto tak, aby nebránil vo výhlade vodiča ani v aktivácií bezpečnostných prvkov (napr. airbagov).
- Objektív kamery nesmie byt' ničím blokovaný av blízkosti objektívu sa nesmie nachádzat' žiadny reflexný materiál. Uchovávajte objektív čistý.
- Pokial'je čelné sklo automobilu zafarbené reflexnou vrstvou, môže to obmedzovat' kvalitu záznamu.
BEZPEČNOSTNÉ ZÁSADY
- Nepoužívajte nabíjačku vo vysoko vlhkom prostredí. Nikdy sa nabíjačky nedotýkajte mokrými rukami alebo ak stojíte vo vode.
- Pri napájaní prístroja alebo nabíjaní batérie ponechajte okolo nabíjačky dostatočný priestor na cirkuláciu vzduchu. Neprikrývajte nabíjačku papiermi ani inými predmetmi, ktoré by mohli zhoršit' jej chladenie. Nepoužívajte nabíjačku uloženú v transportnom obale.
– Nabíjačku pripájajte k správnemu zdroju napätia. Údaje o napätí sú uvedené na plášti výrobku alebo na jeho obale.
– Nepoužívajte nabíjačku, ak je zjavne poškodená. V prípade poškodenia zariadenia sami neopravujte!
– V prípade nadmerného zahrievania prístroj okamžite odpojte od prívodu energie.
– Nabíjajte zariadenie pod dohl'adom.
- Balenie obsahuje malé dieliky, ktoré môžu byt' nebezpečné pre deti. Produkt vždy ukladajte mimo dosahu detí. Vrecká alebo mnoho dielikov, ktoré obsahujú, môžu po prehltnutí alebo po nasadení na hlavu spôsobit' udusenie.
BEZPEČNOSTNÉ UPOZORNENIA PRE LI-ION BATÉRIE
– Pred prvým použitím batériu úplne nabite.
– Na nabíjanie používajte len nabíjačku, ktorá je pre tento typ batérie určená.
– Používajte štandardné káble na nabíjanie, inak by mohlo dôjst'k poškodeniu zariadenia.
- V žiadnom prípade nepripájajte k nabíjačke mechanicky poškodené alebo nafúknuté batérie. Batérie v takom stave už vôbec nepoužívajte, hrozí nebezpečenstvo výbuchu.
– Nepoužívajte akokol'vek poškodený siet'ový adaptér alebo nabíjačku.
- Nabijanie vykonávajte za izbovej teploty, nikdy nenabijajte pri teplote nižšej ako 0°C alebo pri teplote vyššej ako 40°C.
– Dajte pozor na pády, batériu neprerážajte ani inak nepoškodzujte. Poškodenú batériu rozhodne neopravujte. - Nevystavujte nabíjačku ani batériu pôsobeniu vlhkosti, vody, dažďu, snehu alebo rôznym nástrekom.
-
Batériu nenechávajte vo vozidle, nevystavujte slnečnému žiareniu a nedávajte blízko zdrojov tepla. Silné svetlo či vysoké teploty môžu batériu poškodit'.
-
Počas nabíjania neponechávajte akumulátory nikdy bez dohl'adu, skrat alebo náhodné prebitie (akumulátora nevhodného pre rýchclonabíjanie alebo nabíjaného nadmerným prúdom či pri poruche nabíjačky) môže spôsobit' únik agresívnych chemikálií, explóziu alebo následný požiar!
– V prípade, že pri nabíjaní batérie dochádza k jej nadmernému ohrievaniu, tak batériu okamžite odpojte.
– Nabíjačku a nabíjaný akumulátor neumiestňujte pri nabíjaní na alebo do blízkosti horľavých predmetov. Pozor na záclony, koberce, obrusy atd.
– Hned'ako je dobíjané zariadenie plne dobité, odpojte ho z dôvodu bezpečnosti.
– Udržujte batériu mimo dosahu detí i zvierat.
– Nabíjačku ani batériu nikdy nerozoberajte. - Pokial'je batéria integrovaná, nikdy nerozoberajte zariadenie, pokial' nie je stanovené inak. Akýkol'vek takýto pokus je riskantný a môže mat' za následok poškodenie produktu a následnú stratu záruky.
- Nevyhadzujte opotrebované alebo poškodené batérie do odpadkového koša, ohňa či do vykurovacích zariadení, ale odovzdajte ich v zberniach nebezpečného odpadu.
ÚDRŽBA PRÍSTROJA
– Dobrá údržba tohto prístroja zaistí bezproblémovú prevádzku a obmedzí nebezpečenstvo poškodenia.
– Uchovávajte prístroj mimo extrémnej vlhkosti a teploty a nevystavujte prístroj dlhodobo priamemu slnečnému alebo ultrafialovému žiareniu.
– Zabráňte pádu prístroja ani ho nevystavuite silným nárazom.
- Nevystavujte prístroj náhlym a prudkým zmenám teplôt. Mohlo by to spôsobit' kondenzovanie vlhkosti vo vnútri zariadenia, čo by mohlo prístroj poškodit'. V prípade, ked'dôjde ku kondenzácii vlhkosti, pred d'alším použivaním nechaite prístroj dokonale vyschnút'.
– Povrch displeja sa môže l'ahko poškriabat'. Nedotýkaite sa ho ostrými predmetmi. - Zásadne nečistite prístroj, keď je zapnutý. Na čistenie displeja a vonkajšieho povrchu prístroja používajte mäkkú nestrapkaciu handričku. Nečistite displej papierovými utierkami.
- Zásadne sa nepokúšajte prístroj rozoberat', opravovat' alebo akokol'vek upravovat'. V prípade demontáže, úprav alebo akéhokol'vek pokusu o opravu dochádza k prepadnutiu záruky a môže dôjst' k poškodeniu prístroja či dokonca k zraneniu alebo škodám na majetku.
- Neskladujte ani neprevážajte horľavé kvapaliny, plyny alebo výbušné materiály pohromade s prístrojom, jeho časťami alebo doplnkami.
- Aby sa zabránilo krádeži, nenechávajte prístroj a príslušenstvo na viditel'nom mieste vo vozidle bez dozoru.
– Prehriatie môže prístroj poškodit'.
– Pri styku so silne chlórovanou alebo morskou vodou kameru opláchnite v pitnei vode a osušte ju.
– Na vysušenie kamerv nepoužívaite externý zdroj tepla ako napríklad mikrovlnú rúru alebo sušiak na vlasy.
– Pred plávaním alebo potápaním vždy skontrolujte, či nie sú pootvorené dvierka batérie alebo dvierka k napájacím portom. Ak áno, zatvorte ich. Inak kamera nebude vykazovat'vodotesnost'.
- Dotvkový displej utieraite len utierkou, ktorá je na to určená a vyhnite sa tak jeho poškriabaniu
ĎALŠIE INFORMÁCIE
1) Pre domácnosti: Uvedený symbol (☐) na výrobku alebo v sprievodnej dokumentácií znamená, že použité elektrické alebo elektronické výrobky nesmú byť likvidované spoločne s komunálnym odpadom. Za účelom správnej likvidácie výrobku ho odovzdajte na určených zberných miestach, kde budú prijaté zadarmo. Správnou likvidáciou tohto produktu pomôžete zachovat' cenné prírodné zdroje a napomáhate prevencii potenciálnych negativnych dopadov na životné prostredie a l'udské zdravie, čo by mohli byť dôsledky nesprávnej likvidácie odpadov. Ďalšie podrobnosti si vyžiadajte od miestneho úradu alebo najbližšieho zberného miesta. Pri nesprávnej likvidácii tohto druhu odpadu môžu byť v súlade s národnými predpismi udelené pokuty. Informácie pre užívatel'ov na likvidáciu elektrických a elektronických zariadení (firemné a podnikové použitie): Pre správnu likvidáciu elektrických a elektronických zariadení si vyžiadajte podrobné informácie u Vášho predajcu alebo dodávatel'a. Informácie pre užívatel'ov k likvidácii elektrických a elektronických zariadení v ostatných krajinách mimo Európskej únie: Vyššie uvedený symbol (preškrtnutý kôš) je platný iba v krajinách Európskej únie. Pre správnu likvidáciu elektrických a elektronických zariadení si vyžiadajte podrobné informácie u Vašich úradov alebo predajcov zariadení. Všetko vyjadruje symbol preškrtnutého kontajnera na výrobku, obale alebo tlačených materiáloch.
2) Záručné opravy zariadenia uplatňujte u svojho predajcu. V prípade technických problémov a otázok kontaktujte svojho predajcu, ktorý Vás bude informovat'o d'alšom postupe. Dodržujte pravidlá pre prácu s elektrickými zariadeniami. Užívateľ nie je oprávnený rozoberat' zariadenie ani vymieňat' žiadnu jeho súčast'. Pri otvorení alebo odstránení krytov hrozí riziko úrazu elektrickým prúdom. Pri nesprávnom zostavení zariadenia a jeho opätovnom zapojení sa tiež vystavujete riziku úrazu elektrickým prúdom.
Záručná lehota je na produkty 24 mesiacov, pokial' nie je stanovená inak. Záruka sa nevzt'ahuje na poškodenie spôsobené neštandardným používaním, mechanickým poškodením, vystavením agresivnym podmien-kam, zaobchádzaním v rozpore s manuálom a bežným opotrebovaním. Záručná doba na batériu je 24 mesiacov, na jej kapacitu 6 mesiacov. Viac informácií ohľadom záruky nájdete na www.elem6.com/warranty
Výrobca, dovozca ani distribútor nenesú žiadnu zodpovednosť za akékol’vek škody spôsobené montážou alebo nesprávnym používaním produktu.
EÚ VYHLÁSENIE O ZHODE
Spoločnost' elem6 s.r.o. týmto vyhlasuje, že zariadenie LAMAX W10.2 je v zhode so základnými poži-adavkami a d'alšími príslušnými ustanoveniami smernice 2014/30/EÚ a 2014/53/EÚ. Všetky produk-ty značky LAMAX sú určené na predaj bez obmedzení v Nemecku, Českej republike, Slovensku, Pol'sku, Maďarsku av d'alších členských krajinách EÚ. Úplné vyhlásenie o zhode je možné stiahnut' z webu https://www.lamax-electronics.com/support/doc/
Frekvenčné pásmo, v ktorom rádiové zariadenie pracuje: 2.4 – 2.48 GHz
Maximálny rádiofrekvenčný výkon vysielaný v frekvenčnom pásme, v ktorom je rádiové zariadenie prevádzkované: 12,51 dBi
VÝROBCA:
elem6 s.r.o., Braškovská 308/158, 161 00 Praha 6 www.lamax-electronics.com

CE

Tlačové chyby a zmeny v manuáli sú vyhradené.
