Typ produktu	Bezdrôtový prístupový bod
Značka	AirLive
Model	WLA-5000AP
Bezdrôtové štandardy	IEEE 802.11a/b/g
Frekvenčné pásma	2,4 GHz (b/g) a 5 GHz (a)
Prevádzkové režimy	AP+WDS, Klient, Repeater (cez firmware)
Predvolená IP adresa (AP+WDS)	192.168.1.1
Predvolená IP adresa (Klient)	192.168.1.2
Predvolená maska podsiete	255.255.255.0
Predvolené heslo	airlive
Predvolené SSID	airlive
LED indikátory	Napájanie (zelená trvalá), LAN (zelená trvalá/blikajúca), Bezdrôtové (zelená trvalá/blikajúca)
Porty	1x LAN (RJ45), 1x Napájanie (DC), Tlačidlo reset
Anténa	Externá, skrutkovacia (obrátená polarita)
Napájanie	DC adaptér (súčasťou balenia)
Aktualizácia firmvéru	Cez webové rozhranie; vyžaduje reset po aktualizácii
Zabezpečenie	Predvolené heslo; podporuje WEP/WPA (nastavenie cez web)
Regulačný súlad	FCC, CE
Nastavenie kódu krajiny	Cez príkaz telnet
Rozmery	Neuvedené
Hmotnosť	Neuvedené
Údržba	Udržujte čisté, vyhýbajte sa vlhkosti

Často kladené otázky - WLA-5000AP AIRLIVE

Aké sú predvolené IP adresy zariadenia WLA-5000AP?

Predvolená IP adresa pre režim AP+WDS je 192.168.1.1, a pre režim Klient je 192.168.1.2.

Ako resetujem prístupový bod na výrobné nastavenia?

Stlačte a podržte tlačidlo Reset na zadnom paneli aspoň 10 sekúnd.

Aké je predvolené administrátorské heslo?

Predvolené heslo je airlive.

Ako môžem zmeniť firmvér na režim Klient?

Prihláste sa do webového rozhrania, prejdite na System Tools > Firmware Upgrade, vyberte firmvér pre režim Klient z CD-ROM a aktualizujte. Po aktualizácii resetujte zariadenie na 10 sekúnd.

Ako prepínam medzi režimami 802.11a a 802.11b/g?

Vstúpte do webového rozhrania, prejdite na Setup Wizard > Wireless Setting a vyberte požadovaný štandard WLAN (802.11a alebo 802.11b/g). Poznámka: Režimy Super A/G nie sú podporované v režime WDS alebo Repeater.

Čo znamenajú LED indikátory?

Napájanie: trvalá zelená pri zapnutí. LAN: trvalá pri detekcii spojenia, bliká počas prenosu dát. Bezdrôtové: trvalá pri nadviazaní bezdrôtového spojenia, bliká počas aktivity.

Môže prístupový bod pracovať súčasne na 2,4 GHz a 5 GHz?

Nie, nemôže súčasne prevádzkovať 802.11a (5 GHz) a 802.11b/g (2,4 GHz).

Ako zmením kód krajiny pre regulačný súlad?

Použite Telnet na pripojenie k AP, prihláste sa heslom, potom zadajte príkaz z_debug wlanrd write , potom reset system.

Aké sú podporované bezdrôtové režimy?

AP podporuje režimy AP+WDS, Klient a Repeater. Režim Klient vyžaduje samostatný firmvér.

Ako sa pripojím k prístupovému bodu prvýkrát?

Pripojte počítač k LAN portu, nastavte IP na 192.168.1.x (maska siete 255.255.255.0), potom otvorte prehliadač na 192.168.1.1. Použite predvolené heslo airlive.

NÁVOD NA OBSLUHU WLA-5000AP AIRLIVE

□ Prednastavený mód je AP+WDS
☐ Mód Klient sa aktivuje zmenou firmvéru. Nachádza sa na priloženom CD ROM-e v adresári Firmware.
Módy WDS a Repeater nepracujú v Turbo móde. Neaktivujte Super A alebo Super G módy, ak potrebujete využívať WDS alebo Repeater mód.

LED kontrolky

LED		Stav
kontrolka	Význam	Trvale svieti Bliká
		Svieti na zeleno, ak je zariadenie zapnuté	N/A.
		Pripojenie k LAN je úspešne detekované.	Príjem/ vysielanie dát
	Bezdrôtové	pripojenie je aktívne	Príjem/ vysielanie dát

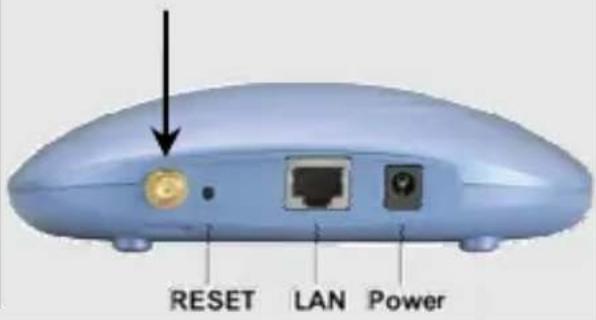

Porty a konektory

• Reset: Stlačenie na 10 sekúnd spôsobí návrat k prednastaveným hodnotám
• LAN: Sem pripojte vaše PC, LAN prepínač alebo smerovač
  ● Power: Konektor pre napájací adaptér
• Antenna: Sem pripoite anténu

Konektor pre anténu

Postup inštalácie

1. Pre inštaláciu budete potrebovat' PC so siet'ovou kartou
2. Priskrutkujte anténu k anténnemu konektoru
3. K zadnej časti pripojte napájanie a LAN
4. Pomocou bezdrôtovej karty skontrolujte prítomnosť siete s SSID airlive (prednastavená hodnota)
5. Pre zmenu parametrov postupujte nasledovne:

■ Prednastavená IP adresa je 192.168.1.1. Skontrolujte, či má váš počítač adresu z rovnakej IP podsiete ako AP (napr. 192.168.1.x, kde x je od 2 do 254)
■ Na PC spustite prehliadač internetu a zadajte 192.168.1.1
■ Pri výzve na prihlásenie zadajte heslo airlive

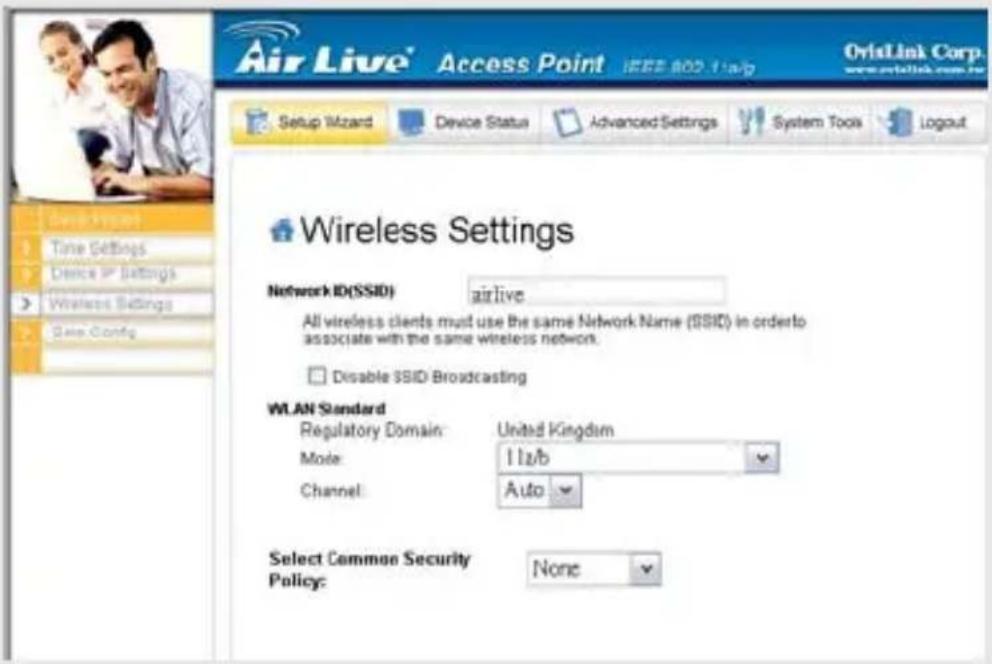

Zmena firmvéru

Prednastavený mód je 802.11b/g v pásme 2,4 GHz. Mód 802.11a v pásme 5 GHz je možné aktivovat' zmenou nastavenia. AP nedokáže pracovať súčasne v oboch módoch 802.11b/g aj 802.11a.

1. Spustite prehliadač internetu a zadajte IP adresu vášho AP.
2. Vyberte "Setup Wizard", potom Wireless Setting v menu vl'avo.
3. V položke WLAN standard zvol'te mód 802.11a. Mód Super A použite len v prípade pripojenia k inému zariadeniu s týmto módom.
4. Kliknite na Next pre ukončenie nastavenia.

Viac informácií nájdete v kompletnom návode na použitie, ktorý sa nachádza na priloženom CD-ROM-e.

Frekvencie v pásme 5GHz pre mód 802.11a

Na území Slovenskej a Českej republiky je možné legálne použit' v pásme 5GHz tieto rozsahy frekvencií:

• Indoor: 5,18 až 5,32 GHz (použitie iba vo vnútri budov)
  • Outdoor: 5,50 až 5,7 GHz (použitie aj mimo budov)

AP je z výroby prednastavený na prácu v týchto frekvenčných rozsahoch. Ak používate mód 802.11a na území Slovenskej alebo Českej republiky, nepoužívajte funkciu “auto” pre automatickú vol’bu kanálu, ale zvol’te frekvenčný kanál nasledovne:

• Indoor: Kanál č. 36, 40, 44, 48, 52, 56, 60, 64
  ● Outdoor: Kanál č. 100, 104, 108, 112, 116, 120, 124, 128, 132, 136, 140

Zmena frekvenčného rozsahu

AP je prednastavený v súlade z rozsahom frekvencií vo Vašej krajine.

Frekvenčný rozsah nemeňte, pokiaľ nepoužívate AP na území inej krajiny!

Frekvenčný rozsah môžete zmenit' nasledujúcim postupom:

1. Z DOS (cmd) príkazového riadku zadajte "Telnet "
2. Zadajte heslo pre prihlásenie.
3. Zadajte "z_debug wlanrd write " pre zmenu kódu krajiny
4. Zadajte "reset system" pre reštart systému s novým frekvenčným rozsahom podľa zadaného kódu krajiny.

Kódy v súčasnosti podporovaných krajín

Amerika:

Spojené štáty americké(840)

Ázia:

Čína(156) Hong Kong(344) Japonsko(392) Japonsko3 (395)

Južná Kórea(410)

Thajsko(764)

Európa:

Rakúsko(40) Belgicko(56) Cyprus (196) Česká republika(203)

Dánsko(208) Estónsko(233) Fínsko(246) Francúzsko(250)

Nemecko(276) Maďarsko (348) Írsko(372) Taliansko(380)

Litva(440) Luxembursko(442) Holandsko(528)

Pol'sko(616) Portugalsko(620) Slovensko(703)

Slovinsko(705) Španielsko(724) Švédsko(752) Veľká Británia(826)

Oceanic Countries:

Australia(36)
