NÁVOD NA OBSLUHU D1418MF LG

Pred prvým použitím umývačky riadu si dôkladne prečítajte tento návod. Ponechajte si ho na neskoršie použitie.

D1417W(L,M,T,B,C,D)F(B,U)

D1418W(L,M,T,B,C,D)F(B,U)

POZOR - Pri používaní vašej umývačky riadu dodržujte základné pokyny vrátane nasledujúcich:

• Pred prvý m použitím umývačky riadu si dôkladne prečítajte tento návod.
• Tento návod obsahuje vel'mi dôležité informácie týkajúce sa inštalácie, používania a údržby vašej umý vačky riadu.
• Výrobca nemô že zodpovedat' za problémy spôsobené nedodiž aním týchto bezpečnostných pokynov a upozornení.
• Táto umý vačka riadu je určená pre bežné používanie v domácnosti.
• Umývačku riadu nepoužívajte na priemyselné, komerčné a iné účely.
• Zariadenie nie je určené k používaniu malými det'mi alebo nemohúcimi osobami bez dozoru.
• Obal a umý vačku riadu okamžite skontrolujte, či sa poč as prepravy nepoškodili. Ak je spotrebič poškodený, neuvádzajte ho do používania, ale ihned' sa skontaktujte s vašim dodávatel'om.

■ Počas inštalácie

• Elektrické zapojenie musí byt' v súlade s hodnotami na štítku.
• Elektrická bezpečnost' je zaručená len, ak je systém uzemnenia vo vašom dome v súlade s prísluš nou miestnou legislatívou. (Nepoužívajte predlžovací kábel alebo šnúru.)
• Ak teplota horúcej vody prekračuje 65°C, upravte nastavenie ohrevu vody. Ak sa teplota horúcej vody nedá udžat' pod 65°C, umývačka riadu musí byt' pripojená na studenú vodu.
• Ak je kábel elektrického napájania poškodený, aby nedoslo k vzniku nebezpečnej situácie, môže ju vymenit' len výrobca alebo jeho servisný partner alebo podobne kvalifikovaná osoba.
• Tento spotrebič musí byt' umiestnený tak, aby bola zástrčka prístupná.
• Spotrebič je nutné pripojit' na vodovodnú prípojku použitím nových sád hadíc a staré sady hadíc sa nesmú opät' použit'.

■ Počas používania

• Do umývačky riadu je možné vkladat' len vhodný kuchynský riad. (Nevkladajte riad, ktorý nie je odolný voči teplu, ozdobený kovom atd'.)
• Vo vašej umývačke riadu nepoužívajte žiadne rozpúšt'adlá. Môžu spôsobit' výbuch alebo požiar.
• Na spotrebič nestriekajte vodu. Môže spôsobit' poruchu elektrický ch dielov alebo zasiahnutie elektrickým prúdom.
• Nestláč ajte alebo nesed'te vo vnútri dvierok, ak sú otvorené. To môže spôsobit' deformáciu alebo poruchu vašej umývačky riadu.
• Prostriedok na umývanie riadu nepou žívajte na umývanie rúk. Počas normálnej činnosti umývačky riadu sa musí používat' prostriedok na umývanie riadu.
• Tento spotrebič je vybaverý bezpečnostnou funkciou, ktorá automaticky zastaví činnost' umývačky riadu, ak je elektrické napájanie vystavené vel'kému rušeniu.
• Prostriedky na umývanie riadu sú silne alkalické. V prípade ich požitia sú vel'mi nebezpečné. Zabráňte ich kontaktu s pokožkou a zrakom. Ak sú na umývačke riadu otvorené dvere, zabráňte det'om v prístupe k umývačke riadu. Skontrolujte, či je priestor pre prostriedok na umývanie riadu po ukončení umývania prázdny.

■ Bezpečnost' detí

• Ovládanie je možné zablokovat' použitím režimu "Detská poistka", aby deti nemohli zmenit' nastavenie umýva čky riadu.
• Neumožnite det'om prístup k prostriedkom na umývanie riadu a pomocným prostriedkom na vyplachovanie.
• Nedovol'te, aby deti obsluhovali um yvačku riadu.
• Na malé deti je potrebné dávat' pozor, aby sa so zariadením nehrali.

B

EZPEČNOST A UPOZORNENIA

UPOZORNENIE Kábel elektrického napájania

Odporúča sa, aby bol spotrebič pripojený na samostatný elektrický obvod. To znamená, že tento samostatný elektrický obvod napája len tento spotrebiča nemá prídavné výstupy alebo vetvy. Viac sa dozviete na stránke špecifikácie v tomto návode na obsluhu. Nepret’a žujte elektrické zásuvky na stene. Pret’ažené elektrické zásuvky na stene, uvol’nené alebo poškodené zásuvky, predlžovacie káble, rozpletené elektrické káble, poš kodená alebo zlomená izolácia vodičov sú nebezpečné. Tieto stavy môžu spôsobit’ zasiahnutie elektrickým prúdom alebo požiar. Pravidelne kontrolujte elektrický kábel vášho spotrebiča a ak je spotrebič poš kodený alebo má poruchu, vytiahnite ho zo zástrčky, spotrebč prestaňte používat’ a kábel nechajte vymenit’ v autorizovanom servise za presne ten istý náhradný diel. Elektrický kábel chránět pred fyzickým alebo mechanickým poš kodením, napr. skrútením, zlomením, prepichnutím, uzavretím do dverí alebo chodením poňom. Zvláštnu pozornost’ venujte zástrčkám, elektrickým zásuvkám na stene a miestam, kde kábel vychádza zo spotrebiča.

UPOZORNENIE Pokyny vyjadrujú podstatu nasledovného:

Tento spotrebič nie je určený na používanie osobami (vrátane detí) so zmeršenými fyzickými, zmyslový mi alebo duševnými schopnost'ami, resp. nedostatkom skúseností a znalostí s výnimkou situácií, ked' sú pod dozorom alebo dostávajú pokyny týkajúce sa používania spotrebiča od osoby, ktorá je zodpovedná za ich bezpečnosť. Na deti je potrebné dávat' pozor, aby sa so zariadením nehrali.

Tento spotrebič musí byt' uzemnený. V prípade poruchy alebo poškodenia uzemnenie zníži riziko zasiahnutia elektrickým prúdom vytvorením cesty men šieho odporu pre elektrický prúd. Tento spotrebič je vybavený elektrickým káblom, ktorý má uzemňovací vodič zariadenia a uzemňovaciu zástrčku. Zástrčka musí byt' zasunutá do vhodnej elektrickej zásuvky na stene, ktorá je nain štalovaná a uzemnená v súlade so všetkými miestne platnými zákonmi a nariadeniami.

POZOR - Nesprávne zapojenie uzemňovacieho vodi ča zariadenia môže mat' za následok riziko zasiahnutia elektrickým průdom. Nechajte skontrolovať kvalifikovaným elektrikárom a servisným zástupcom, ak ste na pochybách, či je spotrebič správne uzemnený. Nemeňte zástrčku dodanú spolu so spotrebičom. Ak sa nehodí do elektrickej zásuvky na stene, nechajte kvalifikovanému elektrikárovi nainštalovať správnu elektrickú zásuvku.

1. Ak je na výrobku umiestnený preškrtnutý symbol odpadkového koša s kolieskami, znamená to, že pre výrobok platí Európska smernica 2002/96/ES.
2. Všetky elektrické a elektronické výrobky musia byt' likvidované oddelene od mestského komunálneho odpadu ich zberom na určených zberných miestach ustanovených štátom alebo miestnymi zastupitel'stvami.
3. Správna likvidácia vašho starého spotrebiča pomôže zabránt' prípadným negativnym vplyvom na životné prostredie a l'udské zdravie.
4. Podrobnejšie informácie o likvidácii vášho starého spotrebiča získate na vašom mestskom úrade, službe pre likvidáciu odpadu alebo predajni, kde ste výrobok kúpili.

P

Kvalifikovaný elektrikár/inštalatér alebo kompetentná osoba musí vykonat' elektrikárske/inštalačné práce potrebné na inštaláciu tohto spotrebiča.

Krok 1 :

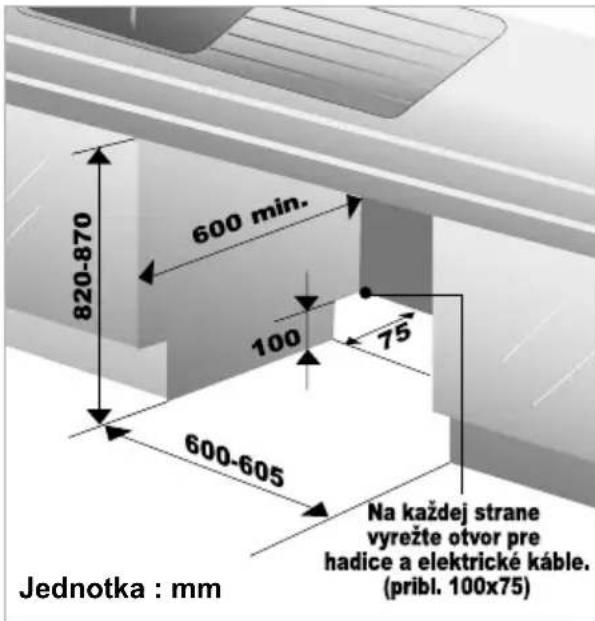

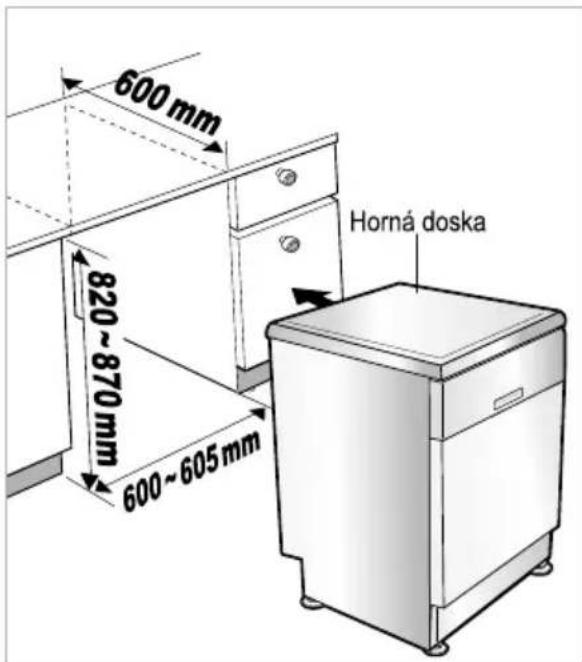

PRÍPRAVA OTVORU V KUCHYNSKEJ LINKE

1 Táto umývačka riadu je vyrobená tak, aby sa hodila na vel'kost' otvoru, ktorý je zobrazený nižšie.
2 Zvol'te miesto, čo možno najbližšie k drezu, aby ju bolo možné l'ahšie pripojit' k vodovodnému a vypúšt'aciemu potrubiu.
3 Aby sa zabezpečilo dobré vypúšt'anie, umývačka riadu nesmie byt' nainštalovaná d'alej ako 3 metre od drezu.
4 Ak je umývačka riadu nainštalovaná v rohu, medzi umývačkou a susednou skriňou alebo stenou musí byt' minimálna vzdialenost' 5 cm.

Každé drevo okolo umývačky riadu musí byt' utesnené voduvzdorným náterom alebo tesnením, aby nedošlo k jeho poškodeniu.

Krok 2 :

PRÍPRAVA ELEKTRICKÉHO ZAPOJENIA

⚠ UPOZORNENIE

Z dôvodov osobnej bezpečnosti pred inštaláciou vyberte domovú poistku alebo vypnite hlavný istič. U tohto spotrebiča nepoužívajte predlžovací kábel alebo zástrčku adaptéra. Elektrické a uzemňovacie prípojky musia spíňat' národné elektrické predpisy/miestne a mestské nariadenia a iné miestne platné zákony.

1 Tento spotrebič musí byt' pripojený na elektrické napájanie so správnym napätím a frekvenciou tak, ako je uvedené v návode na obsluhu a na samostatnú uzemnenú vetvu elektrického obvodu chráneného minimálne 15 A elektrickým ističom alebo poistkou s časovým oneskorením. Elektrické napájanie musí mat' 2 vodiče s uzemnením.
2 Elektrická zástrčka musí byt' na prístupnom mieste vedl'a alebo za umývačkou riadu a do 1,2 metra od boku umývačky riadu. (Pozri stranu 7 obr. A)
3 Elektrická zástrčka musí byt' správne uzemnená. V prípade pochybností ju nechajte skontrolovat' kvalifikovanému elektrikárovi. Na tú istú elektrickú zásuvku nesmie byt' pripojený iný spotrebič pomocou rozdvojky alebo podobnej zástrčky.

Nebezpečné napätie

5036

Zobrazuje nebezpečenstvo vyplývajúce z nebezpečného napätia.

Upozornenie - V prípade použitia výstražnej značky je nutné dodržiavat' pravidlá podl'a ISO 3864.

P

1 Umývačku riadu položte na jej zadnú časť.

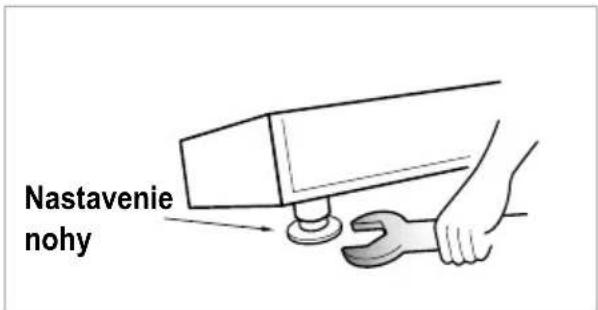

2 Nastavte nohy na požadovanú výšku tak, ako je zobrazené na obrázku uvedenom nižšie.

Krok 4 :

INŠTALÁCIA UMÝVAČKY RIADU DO KUCHYNSKEJ LINKY

1 Pred zasunutím umývačky riadu do otvoru kuchynskej linky je nutné pomocou kl'úča vykonat' všetky potrebné nastavenia výšky a vodováhy.
2 Umývačku riadu opatrne zasuňte do otvoru skrinky. Uistite sa, že vypúšt'acia hadica vo vnútri skrine nie je zlomená alebo natiahnutá.

⚠UPOZORNENIE

Ak je výška kuchynskej linky nižšia ako 850 mm, odskrutkovaním 2 skrutiek je nutné uvol'nit' hornú dosku. (Dve zadné)

P

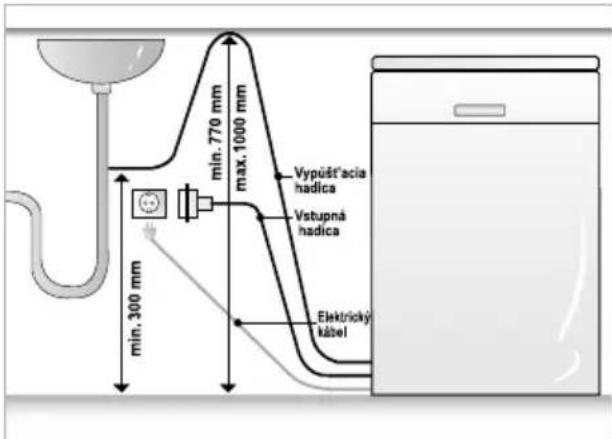

1 Ak sa koniec vypúšt'acej hadice nehodí do vypúšťacieho potrubia, použite gumovú spojku (nie je súčast'ou dodávky), ktorá je odolná voči teplu a prostriedku na umývanie riadu.
2 Mala by byt' dostupná v predajni pre inštalatérov alebo domácich potrebách.
3 Existujú dve typické prípojky, ako sú zobrazené na obrázku A,B.

Sifón odpadového potrubia musí byt' navrí taný načisto a bez prekážok s maximálnym vnútorným priemerom.

Aby sa zabránilo vyplachovaniu, musí sa použit' jeden z nasledovných spôsobov:

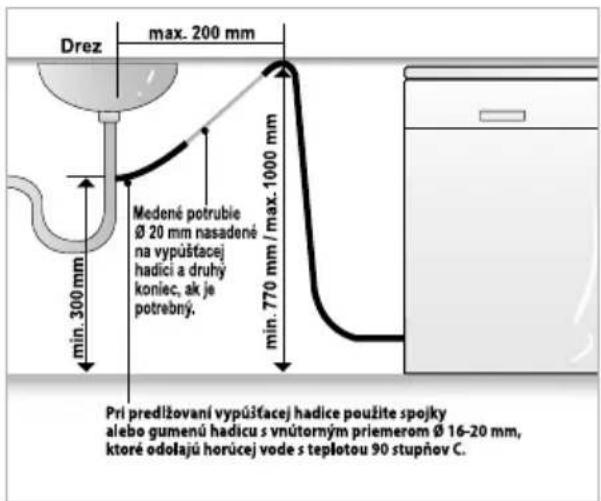

■ Ak je vypúšťacia hadica pripojená k drezu alebo jednotke na likvidáciu odpadu, musí byt’ hadica prehnutá a zaistená okolo spodnej strany dosky.

Obr. A

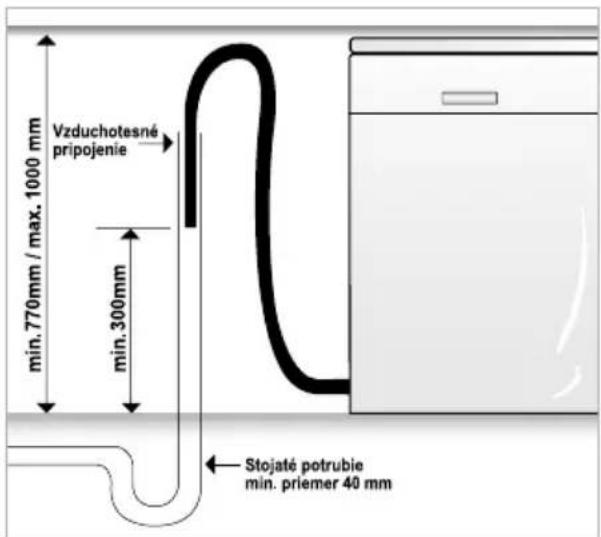

■ Ak je vypúšt'acia hadica pripojená na samostatné stojaté potrubie, dôležité je, aby bolo pripojenie vzduchotesné. Pozri obr. B

Obr. B : Pripojenie vypúšt'ania - stojace potrubie

Predíženie vypúšt'acej hadice

Vypúšťaciu hadicu predĺžte tak, ako je zobrazené nižšie.

⚠ UPOZORNENIE

Ak pripájate alebo predlžujete vypúšt'aciu hadicu, presvedčte sa, že vypúšt'acia hadica nie je zlomená.

(Ohyby majú mat' 40 mm polomer.)

Krok 6 :

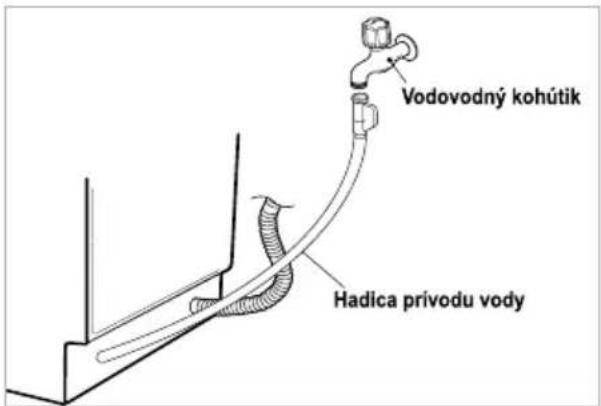

PRIPOJENIE PRÍVODU VODY

1 Pripojte hadicu prívodu vody na vodovodný kohútik tak, ako je zobrazené. (Niektoré modely sa skladajú zo vstupného ventilu a hadice.) Táto umývačka riadu môže byt' napájaná bud' horúcou alebo studenou vodou. Ak sa teplota vody nedá udržat' pod 65°C, umývačka riadu musí byt' pripojená na studenú vodu.

2 Pri pripájaní použite tesniacu pásku alebo tesnenie, aby nedošlo k úniku vody.

Presvedčte sa, či vedenie nie je zlomené alebo vel'mi zahnuté.

Majú sa používat' nové sady hadíc dodané spolu so spotrebičom a staré sady hadíc sa nesmú opät' použit'

Krok 7 :

KONEČNÁ KONTROLA A MONTÁŽ

1 Bezpečne ručne dotiahnite prívodnú hadicu k prívodu vody. Zástrčku kábla elektrickej siete zasuňte do uzemnenej elektrickej zásuvky a zapnite ju.

2 Po inštalácii a pred použitím umývačky riadu na porcelánový riad odporúčame použit' umývačku riadu v rýchlom režime na jeho opláchnutie. V tomto kroku je to vhodné na zaistenie toho, že nie sú žiadne prevádzkové problémy alebo únik vody.

Ak sa umývačka riadu používa prvýkrát, môže byt' hlučná. Ak sa tak stane, vypnite elektrické napájanie a umývačku riadu spustite znova.

Krok 8 :

AKO NASTAVIŠ UMÝVAČKU RIADU DO VODOVÁHY

Po inštalácii umývačky riadu môžete pozorovat' nepatrné prilepenie dverí k umývačke riadu pri otváraní alebo zatváraní dverí.

Ak sa tak stane, musíte umývačku riadu nastavit' do vodorovnej polohy.

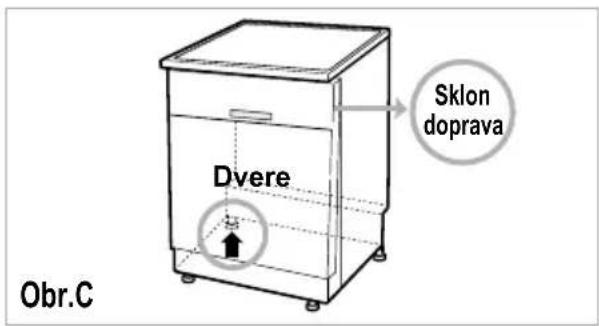

Prípad 1. V prípade, že sú dvere sklonené doprava

• Ak sú dvere sklonené doprava, pozrite si obrázok C a dodržte nasledovné pokyny:
  1) Odskrutkujte (oproti pohybu hodinových ručičiek) l'avú nohu na zadnej strane a upravte do vodorovnej polohy.
  2) Skontrolujte otvor dverí a zopakujte v prípade, že je to potrebné, kým sa dvere neotvárajú a nezatvárajú správne.
• Ak je spotrebič správne nastavený do vodorovnej polohy, nesmú byť dvere sklonené, nesmú sa datť t’ažko otvárat’ a zatvárat’ a nesmie byť počut’ zvuk vyplývajúci z trenia pri otváraní a zatváraní.

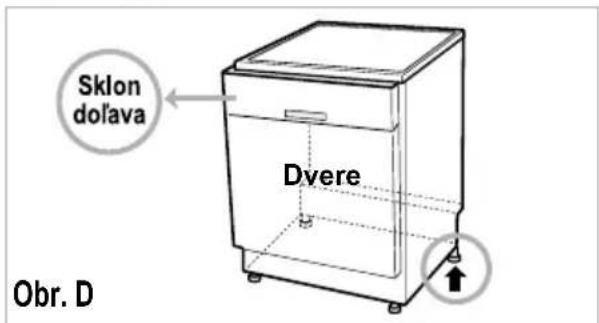

Prípad 2. V prípade, že sú dvere sklonené dol'ava

• Ak sú dvere sklonené dol'ava, pozrite si obrázok D a dodržte tieto pokyny:
  1) Skontrolujte otvor dverí, ak sú stále prilepené alebo je počut' trenie.
  2) Skontrolujte otvor dverí a zopakujte v prípade, že je to potrebné, kým sa dvere neotvárajú a nezatvárajú správne.
• Ak je spotrebič správne nastavený do vodorovnej polohy, nesmú byt' dvere sklonené, nesmú sa dat' t'ažko otvárat' a zatvárat' a nesmie byt' počut' zvuk vyplývajúci z trenia pri otváraní a zatváraní.

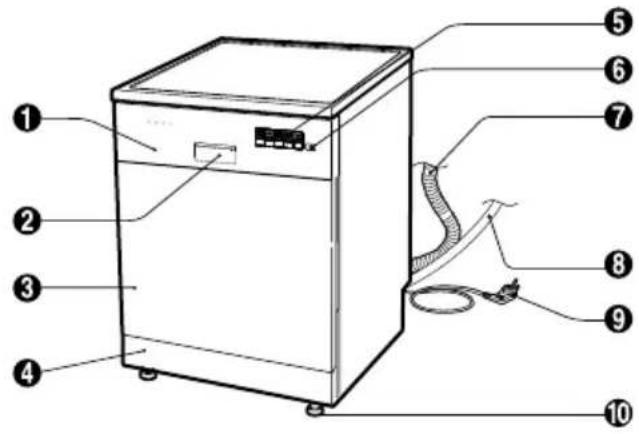

1. Ovládací panel
2. Rukovät' dverí
3. Predný kryt
4. Spodný kryt
5. Okno s displejom
6. Tlačidlo Zap/Vyp
7. Vypúšt'acia hadica
8. Vstupná hadica
9. Kábel elektrického napájania

10. Nastavitel'ná noha

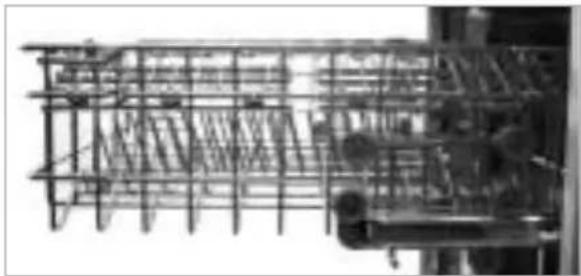

11. Horný kôš

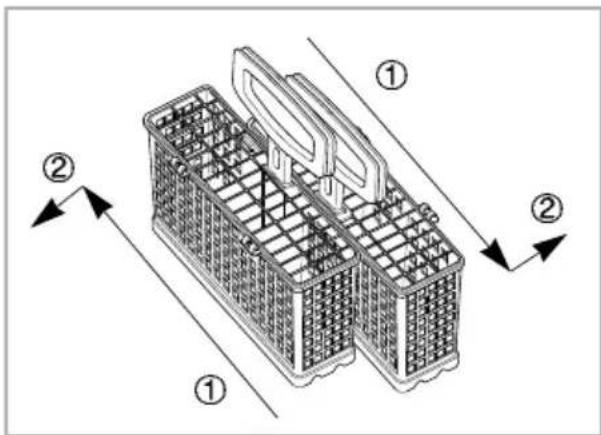

12. Kôš na príbor

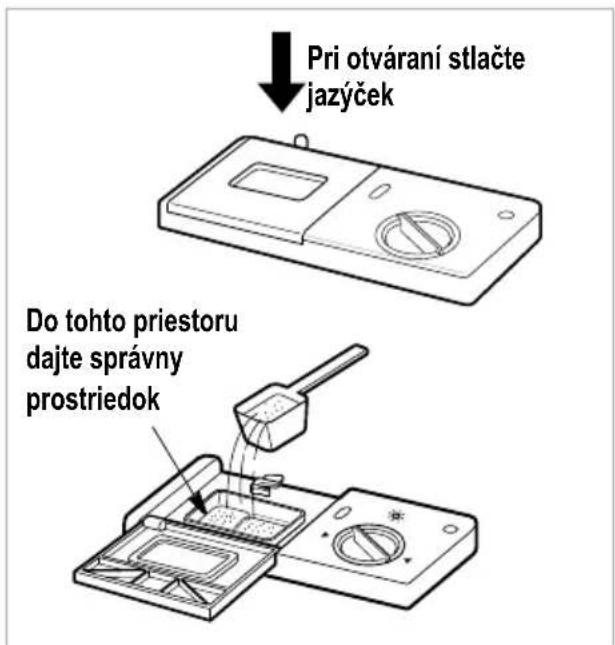

13. Dávkovač prostriedku na umývanie riadu a opláchnutia
14. Kryt odvetrania pár

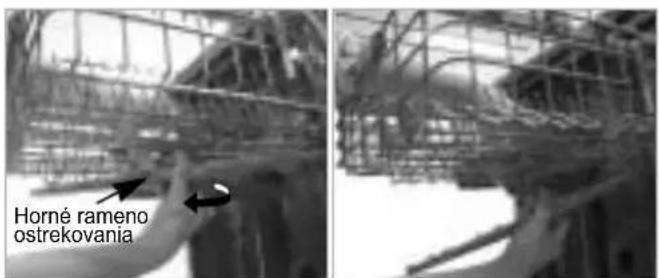

15. Horné rameno ostrekovania

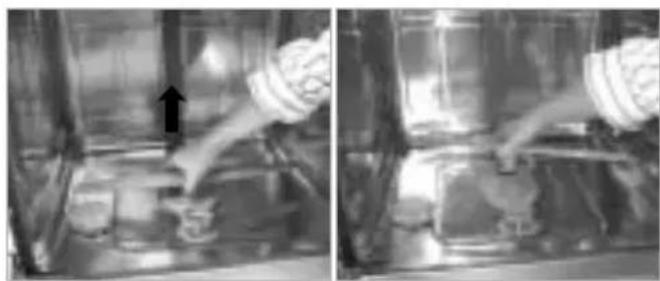

16. Dolné rameno ostrekovania
17. Filter ASM
18. Spodný kôš
19. Veko nádoby na sol'

Príslušenstvo

Lievik

※Vzhl'ad a špecifikácie sa môžu menit' bez predchádzajúceho upozornenia.

F UNKCIA OVLÁDACIEHO TLAČIDLA

■MODEL : D1418W(L,M,T,B,C,D)F(B,U)

• Signalizuje aktuálnu fázu programu.
- Kontrolky Wash(Umytie), Rinse(Opláchnutie) a Dry(Sušenie) počas jednotlivých fáz procesu prania svietia.
- Po dokončení všetkých procesov zasvieti na dobu 4 minút kontrolka Clean(Čisté).

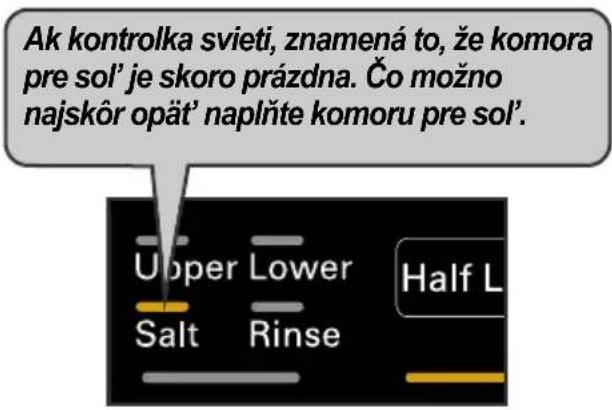

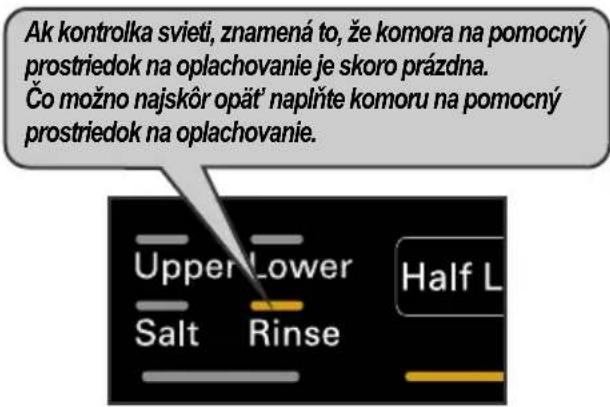

② Indikátor doplnenia soli a prostriedku na oplachovanie

• Sol' : Ked' sa kontrolka rozsvieti, doplňte sol'.
• Prostriedok na oplachovanie : Ked' sa kontrolka rozsvieti, doplňte prostriedok na oplachovanie.

③Pol. náplň

• V prípade malej náplne, použite horný alebo dolný kôš na úsporu energie.
- Po každom stlačení je možné zvolit' len Upper(Horný) alebo Lower(Dolný) kôš.
• V prípade, že nezvolíte toto tlačidlo, stroj vždy vykoná rozličné umývanie, ktoré striedavo ovláda horné a dolné rameno ostrekovania.

④ Detská poistka a indikátor Extra Horúci

• Kontrolka sa rozsvieti, ked' je funkcia detskej poistky zapnutá.
• Kontrolka sa rozsvieti, ked' je nastavenie Extra Horúci zapnuté.
  ※ len D1418**, D1419**

⑤Zvyšný čas

- Stlačte cyklus zodpovedajúci požadovanému čistiacemu cyklu.

⑧ Extra Horúci (※len D1418\*\*, D1419\*\*)

• Umývačka riadu musí byt' zapnutá.
• Funkcia zapnutia/vypnutia zvukového signálu sa môže nastavit' súčasným stlačením tlačidiel Eco(Ekologické) a Gentle(Jemné) na niekol'ko sekúnd.

⑩ Detská poistka

• Použiva sa na uzamknutie a odomknutie ovládacích tlačidiel, aby sa zabránilo zmene nastavenia det'mi.
• Ak chcete aktivovat' alebo odblokovat' funkciu Child Lock(Detská poistka), stlačte počas prevádzky umývačky na niekol'ko sekúnd súčasne tlačidlá Gentle(Jemné) a Quick(Rýchle).
• Všetky ovládacie prvky okrem tlačidiel Child Lock(Detská poistka) a Power(Elektrické Napájanie) budú zablokované.
• Vypnutie umývačky nevypne funkciu Child Lock(Detská poistka). Pred tým ako budete chciet' umývačku použit', musíte odblokovat' funkciu Child Lock(Detská poistka).

• Pri spúšťaní umývačky riadku najprv stlačte toto tlačidlo.
• Po ukončení umývania sa toto tlačidlo automaticky vypne za účelom bezpečnosti a úspory energie.
• V prípade nepravidelného zaťaženia spotrebiča sa môže z dôvodov bezpečnosti automaticky vypnút' elektrické napájanie.

Nastavenie tvrdosti vody

※ Pred použitím umývačky na riad musíte zistit' stupeň tvrdosti vody, ktorú budete používat', a nastavit' stupeň zmäkčovacieho systému.

1) Zistite tvrdost' vody vo vašej oblasti.
(Vaša vodárenská spoločnost' vám môže poskytnút' túto informáciu.)
2) Nastavte stupeň zmäkčovacieho systému vašej umývačky na riad podl’a stupňa tvrdosti vody.
Pozrite si Krok 2.

°dH	°fH	°Clarke	mmol/l	*L
0-3	0-6	0-4	0-6	H0
4-6	7-11	5-8	0,7-1,1	H1
7-9	12-16	9-11	1,2-1,6	H2
10-12	17-21	12-15	1,7-2,1	H3
13-16	22-29	16-20	2,2-2,9	H4
17-21	30-37	21-26	3,0-3,7	H5
22-30	38-54	27-38	3,8-5,4	H6
31-50	55-89	39-62	5,5-8,9	H7

(*L : Stupeň zmäkčovacieho systému)

2. metóda

1) Zistite tvrdost' vody pomocou testovacieho prúžku. (☐)
2) Testovací postup

① Ponorte všetky reakčné zóny testovacieho prúžku na pribl. 1 s do vody (nie tečúcej!).
② Nadbytočnú kvapalinu z průžku straste a počkajte 1 minútu.

Následne sa zelená farba reakčnej zóny zmení na červeno-fialovú.

3) Nastavte stupeň zmäkčovacieho systému vašej umývačky na riad podl’a stupňa tvrdosti vody. Pozrite si Krok 2.

Krok 2 : Nastavenie stupňa zmäkčovacieho systému vašej umývačky na riad.

Nastavte zmäkčovač vody na nastavenie príslušnej tvrdosti vody vo vašej oblasti.

1. Najprv zabezpečte, aby bola umyvačka riadu vypnutá.
2. Stlačte tlačidlo Half Load(Pol. náplň) a súčasne Power(El. nap.) a držte ich stlačené.

3. Zmena nastavenia:
   Jednoducho stlačte tlačidlo Half Load(Pol. náplň), potom sa číslo zmení o jednotku.
   Zobrazenie na displeji sa mení medzi "H0" a "H7".

4. Ked' je nastavenie tvrdosti nastavené správne, stlačte tlačidlo Delay Start(Oneskorenia štart). Nastavenie tvrdosti sa potom uloží.

3. krok: Náplň soli

Tento model má zmäkčovač vody na zmäkčenie tvrdej vody. Dôkladne si prečítajte tieto upozornenia pre správnu prevádzku.

V snahe dosiahnut' uspokojivé výsledky pri oplachovaní, umývačka riadu vyžaduje mäkkú vodu, napr. s malým obsahom vápenca alebo bez neho, lebo inak na riade a vnútorných nádobách zostanú škvrny z vody. Ak voda z vodovodu prekročí určitů úroveň tvrdosti, musí sa zmäkčit', napr. odstránit' vápenec. To sa docieli pridaním špeciálnej soli do zmäkčovača vody vo vnútri umývačky riadu. Požadované množstvo soli sa nastaví podl'a toho, aká tvrdá je voda z vodovodu.

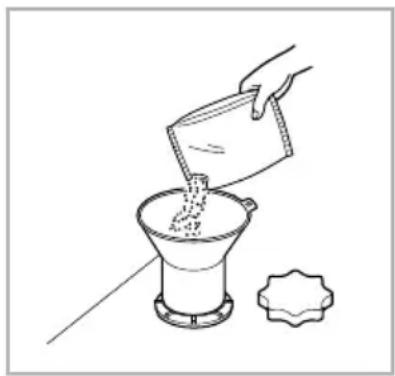

NapInenie sol'ou

• Vyberte dolný kôš a odskrutkujte veko nádobky na sol'.
• Pred prvým použitím umývačky riadu je potrebné do nádoby nasypat' 1,5 kg soli a naliat' 1 liter vody.
  Na ul'ahčenie a čisté naplnenie použite lievik, ktorý zabezpečí, že sa v umývačke riadu použije určená hrubozrnná alebo regeneračná sol'.
• Po naplnení utrite rozliatu sol' z dôvodu správného utesnenia veka.
• Veko tesne dotiahnite, aby sa zabránilo preniknutiu nešistôt do nádoby.

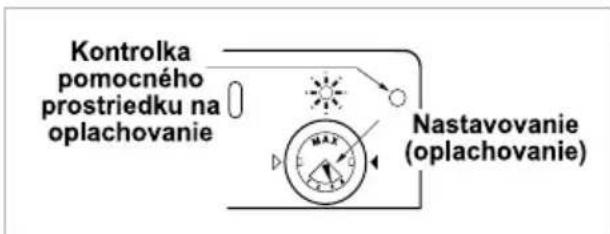

4. krok: Pridanie pomocného prostriedku na oplachovanie

Pri plnení

Pri plnení komory pomocného prostriedku na oplachovanie otáčajte kruhovým vekom oproti smeru pohybu hodinových ručičiek a veko odoberte.

Nádobu naplňte až po maximálnu hladinu pomocným prostriedkom na oplachovanie dobrej kvality, potom opät' nasad'te veko a dotiahnite.

Pomocný prostriedok na oplachovanie sa počas posledného cyklu oplachovania automaticky dávkuje.

Dávkovanie je nastavené z výroby tak, aby sa hodilo pre väčšinu inštalácií.

Ak po umytí nájdete na sklenenom riade zarosené miesta, pruhy alebo značky od vody, môže byt' potrebné zvýšit' nastavenie.

Ak tak chcete urobit', odoberte veko a otáčajte šípkou ukazovatel'a na vyššie nastavenie a potom veko opät' nasad'te. Ak sú na skle čmuhy alebo je na spodku pohárov alebo spotrebiča para, zvol'te nižšie nastavenie.

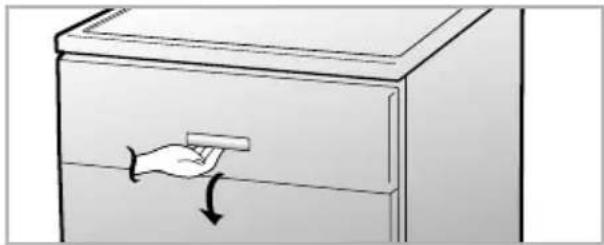

1. Naplnenie vašej umývačky riadu

Pre dosiahnutie lepšieho výsledku umývania vždy umývačku riadu naplňte podl’a návodu.

Pred vložením riadu do umývačky odstráňte z neho vel'ké kusy potravy hlavne nerozpustné, napr. kosti, jadierka atd'.

■ Porcelánový riad uložte tak, aby bola voda v styku s každým povrchom.
■ Hlboký riad je treba umiestnit' pod uhlom, aby mohla voda dobre odtekat' a mohlo dôjst' k dobrému osušeniu.
■ Riad, na ktorom je pril'nutá nečistota z potravín, sa musí pred vložením do umývačky riadu, namočit'.

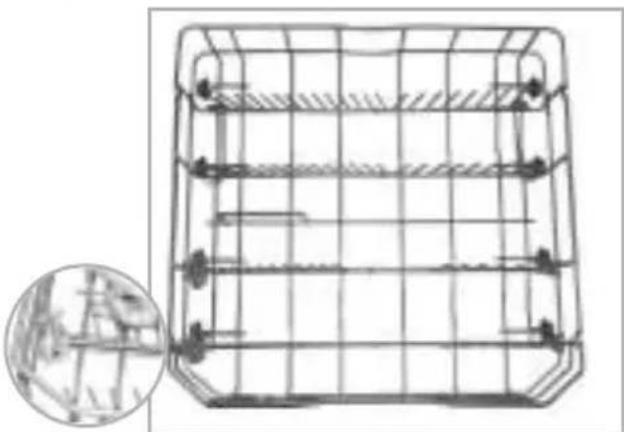

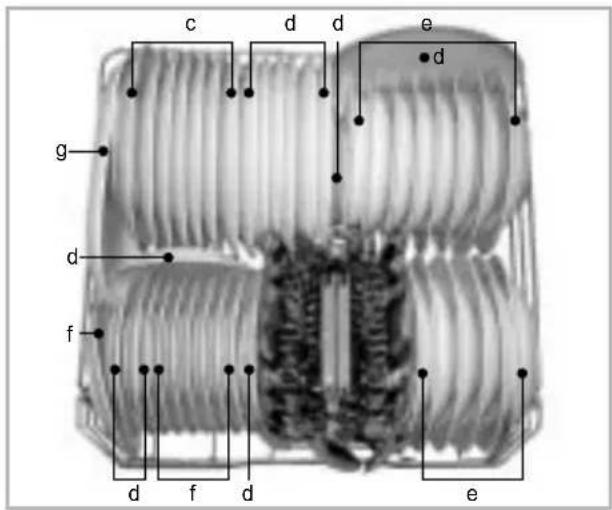

2. Naplnenie spodného koša

Spodný kôš je najlepšie naplnit' tenkými taniermi, nádobami na polievku, hrncami, panvicami, pokrievkami a prípadne podnosom na grilovanie. Taniere je nutné umiestnit' zvisle a do stredu koša. Hrnce, panvice a vel'ké taniere sa musia obrátit' naopak.

Ako používat'

Ohýbané oddel'ovače je možné vložit' do spodného koša na zlepšenie uloženia hrncov a panvíc.

■ Priklady naplnenia (test energie)

a	Mlieko	b	Čaj	c	Mäso
d	Vajce	e	Ovos	f	Špenát
g	Margarín

Dbajte na to, aby nič nebránilo otáčaniu ramien ostrekovačov a zabezpečte, aby vel'ký riad nebránil otváraniu veka dávkovača prostriedku na umývanie riadu.

3. Použitie koša na príbor

Príbor je možné v každej časti koša na príbor zmiešat' s iným, aby neboli vedl'a seba podobné položky. Príbor umiestnite do krytu rukovát'ami smerom dole. Kryt je možné zvesit' a odopnút' preč z koša v prípade, že ho nechcete použit'.

Nože umiestnite do samostatného koša, ktorý sa umiestni do hornej časti umývačky riadu.

Pri vkladaní a vykladaní dávajte pozor na riad s ostrými hranami.

Ako používat'

Nože a iný kuchynský riad s ostrými miestami je nutné vložit' do koša s ostrými hranami smerom dole alebo vo vodorovnej polohe.

4. Naplnenie horného koša

Najlepšie je do neho vkladat' krehkejší riad, napr. malé taniere, dlhý príbor, šálky, poháre a bezpečné plastové diely umývačky riadu.

Taniere majú byt' uložené zvisle so spodnou čast'ou taniera, ktorá smeruje do prednej časti koša.

Šálky, poháre a čaše musia byt' uložené prevrátene dnom smerom hore.

Navyše šálky alebo kuchynský riad sa dá uložit' do košov na šálky, ktoré tiež slúžia na uloženie pohárov s dlhými stopkami.

Dbajte na to, aby nič nebránilo otáčaniu ramena ostrekovačov pod horným košom.

Ako používat'

a	Mlieko	b	Čaj	c	Mäso
d	Vajce	e	Ovos	f	Špenát
g	Margarín

Riad, ktorý nie je bezpečné umývat' v umývačke riadu

Kombináciou vysokých teplôt vody a prostriedku na umývanie riadu môže dôjst' k poškodeniu špeciálneho riadu. Preto neodporúčame používat' umývačku riadu na umývanie nasledovného riadu:

■ Med' alebo anodizovaný hliník
■ Ručne mal'ovaný striebomý alebo zlatý porcelán
■ Drevený alebo kostenný kuchynský riad
- Železo alebo kuchynský riad, ktorý nie je odolný voči korózii
■ Plastové diely, ktoré nie je vhodné umývat' v umývačke riadu.

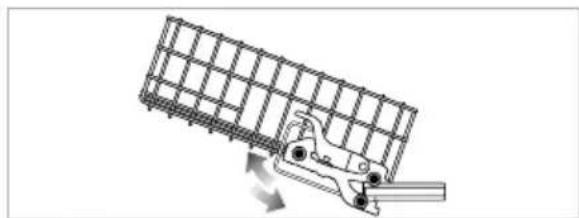

5. Nastavenie horného koša

Horný kôš je možné zdvihnút' vyššie alebo spustit' nižšie pre uloženie kuchynského riadu rozličnej vel'kosti. Pred nastavením zabezpečte, aby bol kôš prázdny.

Polohu horného koša môžete zmenit' zdvihnutím koša smerom hore do hornej polohy alebo potiahnutím dvoch pák na oboch stranách koša za účelom jeho presunu do spodnej polohy.

Odporúčame, aby horný kôš zostal pokial' možno vodorovne.

Ak t'aháte kôš smerom hore, ponechajte horný kôš v strede.

( poloha označená )

Po nastavení koša do vodorovnej polohy skontrolujte, či sa dá rameno ostrekovačov vol'ne otáčat'.

Opät' zasuňte regál naspät' do požadovanej pozície. Zasunutie regálu naspät' do štandardnej pozície znižuje priestor medzi horným a dolným regálom.

Po upravení skontrolujte, či sa rameno trysky môže vol'ne otáčat'.

• Pred spustením každého programu sa prostriedok na umývanie riadu musí dat' do komory na tento prostriedok.
• Pri určovaní správneho množstva prostriedku použitého na umývanie riadu dodržujte prosím pokyny výrobcu uvedené v tomto návode.
• Ak je riad mierne znečistený, môžete použit' nepatrne menej prostriedku na umývanie riadu než sa odporúča.
  • Komory sú pre 15 g a 25 g.
• Požadované množstvo prostriedku na umývanie riadu závisí od použitého programu. Pozrite si prosím pomocnú tabul'ku.

PROGRAM	MNOŽSTVO PROSTRIEDKU NA UMÝVANIE RIADU
Dvojitá intenzita(Dual Intensity)	25g
Automatika(Auto)	20g
Ekologické(Eco)	15g
Jemné(Gentle)	15g
Rýchle(Quick)	10g

• Po pridaní prostriedku na umývanie riadu musí byt' veko komory uzavreté.
• Prostriedok na umývanie riadu sa počas umývania dávkuje automaticky.
• Veko komory zostáva po ukončení umývania otvorené.

Informácie o prostriedku na umývanie riadu

Používajte len prostriedok určený pre umývačky riadu v domácnosti. (Nepoužívajte bežný prostriedok na umývanie rúk (mydlo), lebo pena môže narušit' správne umývanie.)

POZOR

Používaný prostriedok je špeciálny prostriedok na umývanie riadu v umývačke a ako všetky chemikálie do domácnosti býva škodlivý a musí sa uchovávat' mimo dosahu detí.

Po ukončení umývacieho programu sa musí skontrolovat' priestor pre prostriedok na umývanie riadu a zvyšný prostriedok odstránit'.

POZOR

Použitie kombinovaných prostriedkov (pr. 3 v 1)

S niektorými prostriedkami integrovaný pomocný prostriedok na oplachovanie funguje len s určitými programami. Optimálne opláchnutie a osušenie dosiahnete použitím konvenčnej a samostatnej soli a pomocného prostriedku na oplachovanie. Výrobky, ktoré nahrádzajú regeneračnú sol' sa smú použit' len v určitom rozsahu tvrdosti vody.

Ak je výkon pri sušení s použitím kombinovaných prostriedkov na umývanie riadu slabý alebo nájdete bielu povrchovú vrstvu, skontaktujte sa prosím s výrobcom prostriedku na umývanie riadu. My nepreberáme žiadnu záruku v prípade st’ažností, ktoré sa priamo týkajú používania týchto prostriedkov.

7. Opätovné naplnenie

■ Opätovné naplnenie pomocným prostriedkom na opláchnutie

V závislosti od nastavenia dávkovania a počtu umývaní sa musí komora doplnit' približne raz za mesiac. Hladina pomocného prostriedku na oplachovanie sa môže skontrolovat' dvoma spôsobmi.

• Pomocou okna displeja na dávkovači, ak sú dvere umývačky riadu úplne otvorené.
• Čierna označuje dostatok pomocného prostriedku na oplachovanie
• Priehl'adná označuje potrebu pridania pomocného prostriedku na oplachovanie

- Ak kontrolka na ovládacom paneli svieti, umývačka riadu je v činnosti.

Informácie o pomocnom prostriedku na oplachovanie

Pomocný prostriedok na oplachovanie je potrebný na odstránenie fl'akov a šmúh z riadu a na vylepšenie vysušenia. Použitie správneho množstva zlepší kvalitu umytia. Napriek tomu použitím príliš vel'kého množstva môže dôjst' k nadmernej tvorbe peny spôsobujúcej možný únik vody.

■ Opätovné naplnenie sol'ou

Ak je nádoba na sol' prázdna, kontrolka opätovného naplnenia soli sa počas prevádzky automaticky zapne. Sol' sa má opät' naplnit' po ukončení cyklu. Odporúčame, aby sa sol' opät' doplnila vždy pred spustením nasledovnej operácie tak, ako je uvedené na predchádzajúcej strane. To okamžite zriedi a odoberie nadbytočný sol'ný roztok.

Upozornenie

• Po naplnení sol'ou môže chvíl'u trvat', kým sa kontrolka vypne.
• Ak je ovládač nastavený na “H0”, nie je potrebné komoru naplnit’ sol’ou, ked’že sa počas činnosti umývačky riadu nespotrebováva sol’. Ak je ovládač nastavený medzi “H1” a “H7”, do dávkovača musí byt’ pridaná sol’.

POZOR

Do nádoby pre sol' nenalievajte prostriedok na umývanie riadu. To by poškodilo zmäkčovač vody.

8. Sušenie

■Ako pomôcku pre sušenie odporúčame, aby sa po každom cykle úplne otvorili dvere.

9. Test energie (EN50242)

■ Spotrebič naplnený v súlade so štandardnými špecifikáciami.

• Príklad naplnenej umývačky riadu : s.15\~17
  • Výkon : 14 miestne nastavenia
  • Kurz porovnatel'nosti : Eco
• Nastavenie pomocného prostriedku na oplachovanie : 4
• Referencia na prostriedok na umývanie riadu : 8 g prostriedku na umývanie riadu vo vnútri dverí a náplň 27 g do dávkovača prostriedku.
• Výškovo nastavitel'ný kôš tvaru U sa musí vložit' do najvyššej polohy.

■ D1417W(L,M,T,B,C,D)F(B,U)

Ak je potrebné opätovné naplnenie, rozsvietia sa príslušné kontrolky.

Otvorte dvere a skontrolujte filtre

Zabezpečte, aby boli čisté a správne vložené (pozri "Pokyny pre údržbu používatel'a").

Vložte riad

Odstráňte potraviny.

Vytiahnite spodný kôš, upravte taniere a riad.

Nevkladajte riad do horného koša, ak je spodný kôš vytiahnutý a naložený.

Zabezpečte, aby sa mohli ramená ostrekovačov vol'ne otáčat'
Zmerajte prostriedok na umývanie riadu

Do dávkovača pridajte požadované množstvo prostriedku na umývanie riadu a uzavrite veko.

Nastavte a spustite program

Pre vol'bu požadovaného programu stlačte tlačidlo programu.

Po 10 sekundách sa spotrebič spustí.

V prípade potreby zvol'te volitel'nú funkciu patriacu k požadovanému programu.

Kontrolky programu a všetky fázy programu sa zapnú.

Ak sú počas programu dvere otvorené, bezpečnostné zariadenie zabezpečí, aby sa spotrebič zastavil.

Ak sa dvere opät' zatvoria, program sa spustí od miesta, kde bol prerušený.

Na konci umývacieho programu

Na digitálnom displeji sa zobrazí "End" a rozoznie siréna. A neskôr sa umývačka riadu z dôvodu bezpečnosti a úspory energie automaticky vypne.

Ak zvolíte funkciu "Cool Dry - Studené sušenie", na displeji sa zobrazí "Cd", čo zobrazuje, že umývačka riadu je v režime "Cool Dry - Studené sušenie". A potom neskôr sa umývačka riadu automaticky vypne.

⚠ UPOZORNENIE

Najprv vyprázdnite spodný kôš a potom horný. Tým sa zabráni kvapkaniu vody z horného koša na taniere pod ním.

POZOR

Vo všeobecnosti nie je vhodné otvárat' dvere, ak je spotrebič v činnosti.

Ak sú počas programu dvere otvorené, bezpečnostné zariadenie zabezpečí, aby sa spotrebič zastavil.

Ak sú dvere otvorené počas horúcej fázy alebo ihned' potom, ako sa program ukončil, je nutné dávat' pozor, lebo môže unikat' para.

⚠ UPOZORNENIE

Dvere nesmú byt' ponechané otvorené, lebo to môže predstavovat' zvýšené riziko.

▶Doba chodu sa môže menit' podl'a teploty, tlaku vody a napätia.
▶Doba chodu nezahrňuje “Studené sušenie - 30min”.

Program	UMYTIE		OPLÁCHNUTIE				SUŠENIE	STUDENÉ SUŠENIE
	Predbežné umytie	Hlavné umytie	Opláchnutie 1	Opláchnutie 2	Opláchnutie 3	oplachovanie s ohrevom
Dvojitá intenzita (Dual Intensity)	°C	°C				706040
Automatika (Auto)	Postup v programe je optimalizovaný a prispôsobený podl’a toho, aký je riad špinavý.
Ekologické (Eco)		43°C				60°C
Jemné (Gentle)		45°C				70°C
Rýchle (Quick)		°C	°C			6550 50

Dvojitá intenzita

Tento cyklus čistí vrchný a spodný rám inou intenzitou striekania.

Spodný rám je čistený silným striekaním, je určený pre t'ažko čistitel'né veci, zatial' čo vrchný rám je čistený jemným striekaním pre menej náročné veci.

Tým sa dosiahne optimálny výkon čistenia mi zmiešanom obsahu vrátane jemného porcelánu a kalíškoviny.

Automatika

Počas programu Auto je stupeň znečistenia tanierov určený množstvom vody.

Podl'a stupňa znečistenia program automaticky nastaví dobu umývania a teplotu. Následkom toho je udržiavaná čo najnižšia spotreba energie a vody. "F" na displeji znamená, že snímač sníma stav umývačky riadu.

Ekologické

Tento program ponúka najefektívnejšiu spotrebu energie a vody pre dobrú kvalitu umývania. Odporúča sa, aby sa používal vždy.

Jemné

Tento program je určený pre umývanie jemného riadu, napr. pohárov.

Rýchle

Môže sa použit' pre mierne znečistené nedávno používané taniere a riad. Ak zvolíte program "Quick(Rýchle)", po jeho ukončení sa automaticky vykoná funkcia "Cool Dry(Studené sušenie)" pre lepšie vysušenie.

■ Auto Restart

Aby sa zabránilo vznikom problémov a nesprávnej obsluhe, je dôležité v pravidelných intervaloch skontrolovat' filtre a ramená ostrekovačov.

Filtre

■ Po každom cykle vyčistite filter pre lepšie výsledky pri umývaní.
■ Pred spustením skontrolujte, či je filter správne namontovaný. Ak filter nie je namontovaný správne, môžete dosiahnut' slabé výsledky pri umývaní.

Dolné rameno ostrekovania

• Skontrolujte, či nie sú otvory prúdenia vody upchaté.
• Ak je potrebné vyčistenie, odoberte rameno jeho vytiahnutím.
• Vyčistite rameno ostrekovania a vymeňte ho vytiahnutím smerom dole.

• Vytiahnite horný kôš smerom dopredu.
- Skontrolujte, či nie sú otvory prúdenia vody upchaté.
- Ak je potrebné vyčistenie, odoberte rameno odskrutkovaním matice.
- Vyčistite rameno ostrekovania a vymeňte ho v opačnom poradí.

N

ÁVOD NA ODSTRAŇOVANIE PORÚCH

■ Ak dôjde k problému, skontrolujte nižšie, či je ho možné vyriešit'.
■ V prípade nepríjemnej situácie, že sa problém nedá odstránit', skontaktujte sa so servisným technikom.

Problém		RiešenieMožné
Ak sa zapne elektrické napájanie, nerozsvietia sa žiadne kontrolky.	Siet’ová zástrčka nie je správne zasunutá do zásuvky.Poistky sú vypálené alebo je zopnutý elektrický istič.Elektrika v dome bola vypnutá.	Skontrolujte zástrčku.Skontrolujte elektriku.Zavolajte servis.
Spotrebič sa nespustí.	Dvere nie sú úplne uzavreté.Nie je stlačené tlačidlo Štart.	Uzavrite dvierka.Stlačte tlačidlo Start.
Ramená ostrekovačov sa neotáčajú hladko.	Uloženie ramien ostrekovačov je zaseknuté časticami potravín.	Vyčistite otvory ramena ostrekovačov.
Po umývaní zostanú na umývačke riadu biele usadeniny.	Množstvo prostriedku na umývanie riadu a oplachovania je nastavené nesprávne.Nádoba na sol’ je prázdna.Veko nádoby na sol’ nie je bezpečne naskrutkované.	Skontrolujte prostriedok na umývanie riadu a oplachovanie.Skontrolujte nádobu na sol’ alebo veko.
Na skle zostanú čmuhy.	Nadávkované je príliš málo pomocného prostriedku na oplachovanie.	Naplňte pomocný prostriedok na oplachovanie.Nastavte hladinu nádoby pre pomocný prostriedok na oplachovanie.
Výsledky sušenia nie sú uspokojivé.	Nadávkované je príliš málo pomocného prostriedku na oplachovanie.
Výsledky umývania nie sú uspokojivé.	Nesprávne množstvo prostriedku na umývanie riadu.Nesprávne uložený riad alebo preplnenie umývačky.Filtre sú upchaté.Otvory prúdenia vody ramien ostrekovačov sú upchaté.Otáčanie ramien ostrekovačov je zaseknuté riadom.Zvolený bol nevhodný program.

príčiny

■ Nasledujúce kódy nie sú chybové správy označujúce zlyhanie.

Kód	Popis
Displej zobrazuje kód “PF”	Značí, že nastalo zlyhanie napájania. Funkcia chráni umývačku riadu v prípade, že nastane výpadok prúdu, alebo sa preruší dodávka prúdu do jednotky. Po obnovení prúdu a stlačení tlačidla sa táto informácia zobrazí na 10 sekúnd a potom zmizne.
Displej zobrazuje kód “Cd”	“Cd” znamená Studené sušenie.Funkcia slúži na pridanie dodatočného sušiaceho cyklu pre zlepšenie výkonu v nastavení “Rýchle”. Tento cyklus beží d’alších 30 minút po ukončení programu. Otvorením dverí ho môžete kedykol’vek prerušit’.
Displej zobrazuje kód “CL”	“CL” znamená Detský zámok.Funkcia slúži na uzamknutie alebo odomknutie ovládacích tlačidiel za účelom zabránenia zmien nastavení det’mi.Aktivovat’ sa dá len počas umývacieho cyklu.
Displej zobrazuje kód “F”	Ak jednotka zobrazuje “F”, senzor meria priehl’adnost’ vody. Po 5 minútach zist’ovania (s výnimkou vypúšt’ania a napÍňania) zobrazí displej čas spracovania.
Displej zobrazuje čísla medzi 1 ~ 19	Nejedná sa o chybový kód, ale ukazuje nastavenie oneskorenia štartu. Ak si želáte zrušit’ funkciu, vypnite zariadenie. Pre zmenu programu a volieb, otvorte dvere, vyberte iný program a vol’by. Odpočítavanie bude po zatvorení dverí pokračovat’.

D1417W(L,M,T,B,C,D)F

D1418W(L,M,T,B,C,D)F

Výkon	14 miestne nastavenia
Hmotnost'	Pozri štítok s údajmi
Elektrické napájanie	Pozri štítok s údajmi
Spotreba energie	Pozri štítok s údajmi
Tlak prívodu vody	50 ~ 800 kPa

LG

Life's Good
