OPK3560BC - Kuchynský odsávač pár Concept - Bezplatný návod na obsluhu

Typ produktu	Krbový digestor, nástenný
Značka	Concept
Model	OPK3560BC
Rozmery (V x Š x H)	660 mm x 600 mm x 500 mm
Výškovo nastaviteľný	Krb sa predlžuje od 692 mm do 1032 mm (horný), 422 mm do 762 mm (dolný)
Hmotnosť	10 kg
Napätie / Frekvencia	220–240 V ~ 50 Hz
Celkový príkon	104 W
Príkon motora	100 W
Osvetlenie	2 x 2 W LED
Počet rýchlostí	3
Maximálny prietok (odvod)	537.3 m³/h
Hladina hluku (max)	≤61 dB
Priemer vývodu	150 mm (flexibilné potrubie)
Tukové filtre	2 kovové filtre, umývateľné (vhodné do umývačky do 60°C)
Uhlíkové filtre	2 potrebné pre recirkulačný režim (zakúpené samostatne)
Režimy	Odvod (vetranie) alebo recirkulácia
Minimálna inštalačná výška (elektrický varič)	650 mm
Minimálna inštalačná výška (plynový varič)	750 mm
Napájací kábel	Uzemnená zástrčka, musí byť po inštalácii prístupná
Ovládací panel	Mechanické tlačidlá: Zap/Vyp, 3 rýchlosti, svetlo Zap/Vyp

Často kladené otázky - OPK3560BC Concept

Aká je minimálna inštalačná výška nad varičom?

Digestor musí byť nainštalovaný aspoň 650 mm nad elektrickými varičmi a aspoň 750 mm nad plynovými varičmi.

Ako čistím kovové tukové filtre?

Odstráňte filtre podľa obrázka v návode (Obr. 1). Namočte ich do teplej vody s čistiacim prostriedkom, jemne vydrhnite, opláchnite a osušte. Sú tiež vhodné do umývačky pri teplotách pod 60°C. Vyhnite sa agresívnym čistiacim prostriedkom, aby nedošlo k stmavnutiu.

Ako často by sa mal vymieňať uhlíkový filter?

Pri bežnom používaní vymieňajte uhlíkový filter každé 2-3 mesiace. Pri častom vyprážaní vymieňajte častejšie. Uhlíkové filtre sa nedajú umývať a musia sa zakúpiť samostatne.

Môžem používať digestor v recirkulačnom režime?

Áno, ak nemôžete odvetrávať von. Nainštalujte dva uhlíkové filtre (nie sú súčasťou balenia) na absorbovanie pachov. Vyčistený vzduch sa vracia do miestnosti otvormi v hornom kryte komína. Upozorňujeme, že v tomto režime môže dôjsť k zníženiu prietoku vzduchu.

Čo mám robiť, ak motor prestane fungovať?

Mohla sa aktivovať tepelná ochrana proti preťaženiu. Zlepšite vetranie miestnosti, otvorte dvere/okná alebo zväčšite vzdialenosť medzi digestorom a varičom. Ak problém pretrváva, kontaktujte servisné stredisko.

Prečo digestor vibruje?

Možné príčiny: poškodené lopatky motora, uvoľnený motor alebo digestor nie je bezpečne upevnený. Kontaktujte servisné stredisko alebo utiahnite montážne skrutky.

Ako nastavím digestor na režim odvodu?

Pripojte flexibilné výstupné potrubie (Ø150 mm) k vývodu digestora a veďte ho do vetracej šachty alebo von. Ak je nainštalovaný uhlíkový filter, odstráňte ho. Stlačením tlačidiel rýchlosti (1-3) vyberte úroveň výkonu.

Aká je odporúčaná frekvencia čistenia vonkajšej časti?

Pravidelne utierajte vonkajšok vlhkou handričkou, mäkkou kefkou alebo jemnou špongiou. Vyhnite sa abrazívnym čistiacim prostriedkom, kyslým látkam (citrónová šťava, ocot) a parným prúdom. Dôkladne osušte.

Je digestor vhodný na použitie nad plynovým sporákom?

Áno, ale dodržte minimálnu vzdialenosť 750 mm od plynového variča. Uistite sa, že plynové plamene nepresahujú priemer riadu a nikdy nenechávajte otvorený oheň bez dozoru pod digestorom.

Aké sú elektrické požiadavky na inštaláciu?

Digestor vyžaduje uzemnenú zásuvku 220-240 V ~ 50 Hz. Nepoužívajte predlžovacie káble ani viacnásobné zásuvky. Zástrčka musí byť po inštalácii prístupná. Elektrické pripojenie smie upravovať iba kvalifikovaný odborník.

NÁVOD NA OBSLUHU OPK3560BC Concept

Ďakujeme vám, že ste sa rozhodli kúpit' si výrobok značky Concept a prajeme vám, aby ste boli s naším výrobkom spokojní po celý čas jeho používania.

Pred prvým použitím si prosím pozorne preštudujte celý návod na obsluhu a dobre ho odložte. Zabezpečte, aby všetci, ktorí budú tento výrobok používať, boli oboznámení s týmto návodom.

OBSAH

Technické parametre

Dôležité upozornenia

Popis výrobku

Inštalácia prístroja

Riešenie problémov

Servis

Ochrana životného prostredia

TECHNICKÉ PARAMETRE

Napätie 220–240 V \~ 50 Hz

Celkový príkon 104 W

Príkon motora 100 W

Prevedenie Komínový

Montáž Na stenu

Výška 660 mm

Šírka 600 mm

Híbka 500 mm

Priemer výstupného pružného potrubia 150 mm

Počet stupňov výkonu odsávaného vzduchu 3

Kapacita odsávaného vzduchu 537.3 m ^3 /h

Potrebný počet uhlíkových filtrov na recirkuláciu 2

Režim Vetranie/recirkulácia

Osvetlenie 2 x 2 W

Hmotnost' 10 kg

Hlučnost vetrania/recirkulácie ≤61 dB

Výrobca si vyhradzuje právo na prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení bez predošlého upozornenia.

DÔLEŽITÉ UPOZORNENIA

• Ihned' po dodaní skontrolujte obal a spotrebič, či počas prepravy nedošlo k poškodeniu.
• POZOR! Niektoré rohy a hrany spotrebiča, ktoré budú po inštalácii zakryté, môžu byť ostré! Budťe opatrní, aby ste zabránili poraneniu!
• Ak je prístroj poškodený, nezačnite ho používať. Čo najskôr sa obrátte na dodávatel’a.
• Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.
• Obalový materiál odložte mimo dosahu detí alebo zlikvidujte.

Pri inštalácii

• Nepoužívaite spotrebič inak, než je uvedené v tomto návode.
• Spotrebič používajte iba v domácnosti a len na odsávanie pár vzniknutých pri varení pokrmov alebo na recirkuláciu a pohlcovanie pachov vznikajúcich pri varení pokrmov.

• Tento prístroj sa môže používať v domácnostiach a podobných priestoroch, ako sú:

• Kuchvnské kúty v obchodoch, kanceláriách a ostatných pracoviskách.

• Spotrebiče používané v pol'nohospodárstve.
• Spotrebiče používané hostami v hoteloch, moteloch a iných oblastiach.

• Spotrebiče používané v podnikoch zaistujúcich noclah s raňajkami.

• Nesiahaite na prístroi vlhkými alebo mokrými rukami.

• Nedovol'te detom a nesvojprávnym osobám používať prístroj, používajte ho mimo ich dosahu.
  • Deti sa nesmú s prístrojom hrat.
• Dbaite na zvýšenú opatrnost, ak sa spotrebič používa v blízkosti detí.
• Nedovolte, abv sa prístroj používal ako hračka.
• Tento spotrebič môžu používať deti od veku 8 rokov a osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnostami alebo bez príslušných skúseností a znalostí, ak sú pod dohladom alebo boli oboznámené s pokynmi o používaní spotrebiča bezpečným spôsobom a rozumejú jeho rizikám.
  • V prípade poruchy spotrebič vypnite a vytiahnite zástrčku zo zásuvky elektrického napätia.
• Pri odpájaní prístroja zo zásuvky elektrického napätia nikdy net'ahajte za prívodný kábel, ale uchopte zástrčku a t'ahom prístroj odpoite.
• Prívodný kábel ani zástrčku neponárajte do vody ani do inej kvapaliny.

- Pravidelne kontrolujte spotrebič aj prívodný kábel, či nie sú poškodené.

- Ak sa spotrebič nepoužíva, dbajte na to, aby všetky jeho ovládacie prvky boli vo vypnutej polohe.

- Pod spotrebičom nemanipulujte s otvoreným ohňom (napr. pri flambovaní)! Ak dáte preč varnú nádobu z plynového horáka, plameň znížte na minimum alebo ho vypnite!

- POZOR! Nebezpečenstvo požiaru! Dbajte, aby priemer horáka na plynovom sporáku alebo plynovej varnej doske zodpovedal použitému riadu. Pri použití nádob s menším priemerom, než ktorý sa odporúča, by plameň mohol začat' horieť aj po bokoch nádoby a hrozilo by nebezpečenstvo roztavenia plastových držadiel.

- Pri fritovaní a vyprážaní majte pokrmy stále pod kontrolou. Pri prehriatí oleja hrozí nebezpečenstvo požiaru!

- Dbajte, aby sa plamene nedostali do tesnej blízkosti prístroja.

- Dodržujte intervaly na výmenu a čistenie filtrov (minimálne každé 2 - 3 mesiace). Pri nedodržaní týchto požiadaviek následkom usadzovania tuku vo filtroch existuje riziko vzniku požiaru!

- Pri odvádzaní odsávaného vzduchu treba dodržiavať všetky príslušné platné normy a úradné predpisy.

- Pri odvádzaní odsávaného vzduchu by priemer vetracieho potrubia mal byt zhruba rovnaký alebo väčší než priemer výstupného pružného potrubia odsávača.

- Odsávaný vzduch nesmie byť vedený do komína, ktorý je určený na odvádzanie spalín a splodín, ani do šachty, ktorá slúži na vetranie miestností, v ktorých sú inštalované zdroje tepla.

- Pri súčasnom používaní spotrebiča a zdrojov tepla nesmie byť v miestnosti podtlak väčší než 4 Pa (0,04 mbar).

- Nepoužívajte iné príslušenstvo, než ktoré odporúča výrobca.

- Nepoužívajte príslušenstvo, ktoré má poškodenú povrchovú úpravu, je opotrebované alebo má iné defekty.

- Na čistenie nepoužívajte čistiace prostriedky, ktoré spôsobujú koróziu. Pravidelnou údržbou a čistením predížite životnosť prístroja.

- Domáce čistenie a údržbu nesmú robit deti, ak nedosiahli 8 rokov a nemajú nad sebou dozor.

Prípadné poruchy

• Spotrebič môže opravovat' a robit' v čnom zásahy iba kvalifikovaný odborník.
• Pri opravách a zásahoch musí byť prístroj odpojený z elektrickej siete. Vypnite istič alebo vytiahnite zástrčku zo zásuvky elektrického napätia.
• Pri odpájaní prístroja zo zásuvky elektrického napätia nikdy net'ahajte za prívodný kábel, ale uchopte zástrčku a t'ahom prístroj odpojte.
• Ak sa poškodí prívodný kábel, obrátte sa na autorizovaný servis.

Ak nedodržíte pokyny výrobcu, prípadná oprava nebude uznaná ako záručná.

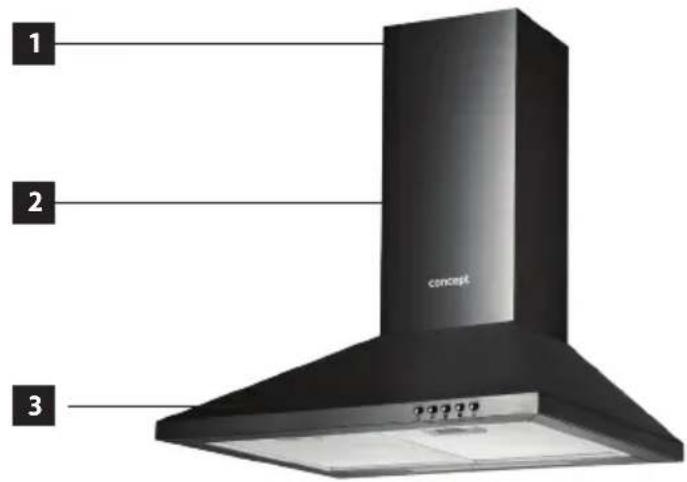

POPIS VÝROBKU

1 Horný komínový kryt
2 Dolný komínový kryt
3 Telo spotrebiča

Než uvediete nový spotrebič do činnosti, mali by ste ho z hygienických dôvodov aj zvnútra pretriěť vlhkou handričkou.

Režim vetrania

Odsávaný vzduch ide cez výstupné pružné potrubie do vetracej šachty von z miestnosti. Ak je v spotrebiči inštalovaný uhlíkový filter, vyberte ho (pozri kapitolu Čistenie a údržba).

Ak nemáte možnosť odvádzať odsávaný vzduch von z miestnosti, môžete použit režim recirkulácie. V tomto prípade sa odsávaný vzduch filtruje cez kovové tukové filtre a uhlíkový filter. Aktívny uhlík v tomto filtri pohlcuje pachy. Vzduch zbavený pachov prúdi naspät do miestnosti otvormi, ktoré sa nachádzajú v hornom komínovom kryte. Pri použití režimu recirkulácie treba dokúpiť a namontovať príslušný uhlíkový filter (pozri kapitolu Čistenie a údržba).

Poznámka:

Pri použití režimu recirkulácie (namontovaní uhlíkového filtra) môže dôjst'k poklesu výkonu odsávaného vzduchu.

ČISTENIE A ÚDRŽBA

1. Pred údržbou a čistením odpojte prívodný kábel zo zásuvky elektrického napätia alebo vypnite istič elektrickej zásuvky spotrebiča.
2. Vonkajší povrch spotrebiča čistite vlhkou handričkou, jemnou kefkou alebo jemnou špongiou a potom vytrite do sucha.
3. Na čistenie spotrebiča nepoužívajte hrubé abrazívne čistiace prostriedky ani ostré kovové škrabky, mohol by sa poškriabať povrch.
4. Na čistenie spotrebiča nepoužívajte parný čistič!
5. Nikdy nenechávajte agresívne ani kyslé látky (citrónová šťava, ocot) na lakovaných alebo nerezových častiach prístroja.

Čistenie a výmena filtrov

Pri bežnom používaní prístroja treba kovové tukové filtre skontrolovať, príp. vyčistiť každý mesiac. V prípade častejšieho smaženia alebo fritovania tento interval skráťte.

Nepoužívajte prístroj bez dobre nasadených kovových tukových filtrov!

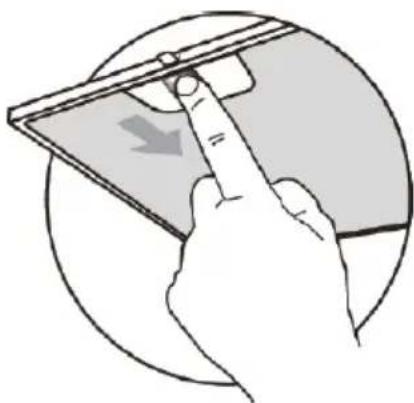

1. Vyberte kovové filtre podl'a obr. 1.

2. Kovové filtre odporúčame nechat odmočit v teplej vode s pridaným saponátom a potom vyčistiť jemnou kefkou, opláchnut čistou vodou a nechat vyschnút. Filtre možno umývať aj v umývačke na riad pri teplote nižšej než 60 °C. V tomto prípade sa treba vyvarovať použitia agresívnych čistiacich prípravkov, inak by hliníkové filtre vplyvom chemickej reakcie mohli sčerniet.

3. Suché filtre nasad'te spät.

Uhlíkový filter (treba dokúpit)

Tento filter sa používa len pri režime recirkulácie.

Filter obsahuje aktívny uhlík, ktorý pohlcuje odsávané pachy. Po určitom čase sa aktívny uhlík nasýti a zmenší absorpčnú schopnosť. Tento filter nemožno umývať ani inak čistit.

Pri bežnom používaní prístroja by sa uhlíkový filter mal vymenit' každé 2 - 3 mesiace. V prípade častejšieho smaženia alebo fritovania tento interval skráťte.

1. Vyberte kovové filtre podl'a obr. 1.

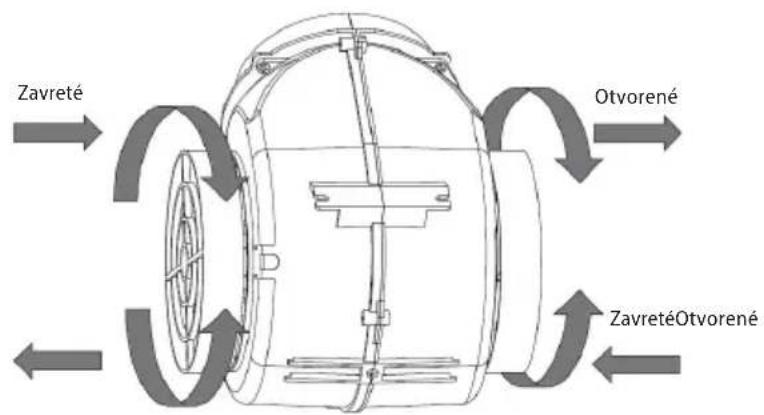

2. Uhlíkové filtre sú umiestnené na oboch stranách motora. Otáčajte filtrami dovtedy, dokým nedôjde k ich zaisteniu (pozri obr. 2).
3. Pri výmene uhlíkového filtra postupujte opačným spôsobom.

Zavreté Otvorené ZavretéOtvorené

obr. 2

INŠTALÁCIA PRÍSTROJA

POZOR!

Hrozí nebezpečenstvo úrazu elektrickým prúdom! Pred inštaláciou spotrebiča odpojte prívodný kábel zo zásuvky elektrického napätia. Ak sa to nedodrží, následkom môže byt smrt alebo úraz elektrickým prúdom.

• Na poruchy spôsobené nesprávnou inštaláciou záruka neplatí.
• Zodpovednosť za inštaláciu prístroja má kupujúci, nie výrobca.
• Výrobca nemá žiadnu zodpovednosť za škody spôsobené osobám, za škody na zvieratách a veciach, ktoré vzniklí nesprávnou inštaláciou.
• Všetky ochranné kryty musia byt umiestnené pevne na svojom mieste, aby sa nedali odstránit bez špeciálneho náradia.
• Spotrebič inštalujte minimálne 650 mm nad elektrickým sporákom alebo elektrickou varnou doskou a minimálne 750 mm nad plynovým sporákom alebo plynovou varnou doskou.
• Odsávaný vzduch nesmie byť vedený do komína, ktorý je určený na odvádzanie spalín a splodín, ani do šachty, ktorá slúži na vetranie miestností, v ktorých sú inštalované zdroje tepla.
• Ohyb ventilačnej rúrky by mal byt' ≥120°.
• Pri varení treba miestnost' dobre vetrat'.

Pripojenie do elektrickej siete

• Overte, či pripájané napätie a prúdové istenie zodpovedá hodnotám na typovom štítku spotrebiča.
• Používajte iba zásuvky elektrického napätia s uzemnením.

• Nepoužívajte rozbočovacie zásuvky, konektory ani predlžovacie káble.

• Zástrčka prívodného kábla prístroja musí byť voľne prístupná aj po inštalácii.

• Zmeny v pripojení môže robit' iba kvalifikovaný odborník.
• Elektrická bezpečnost spotrebiča môže byť garantovaná iba vtedy, ak je ochranná svorka spotrebiča spojená s ochranným vodičom elektrickej rozvodovej siete.
• Výrobca nenesie zodpovednosť za škody spôsobené osobám alebo na veciach, ktoré vznikli následkom chýbajúceho alebo nesprávného ochranného spojenia.

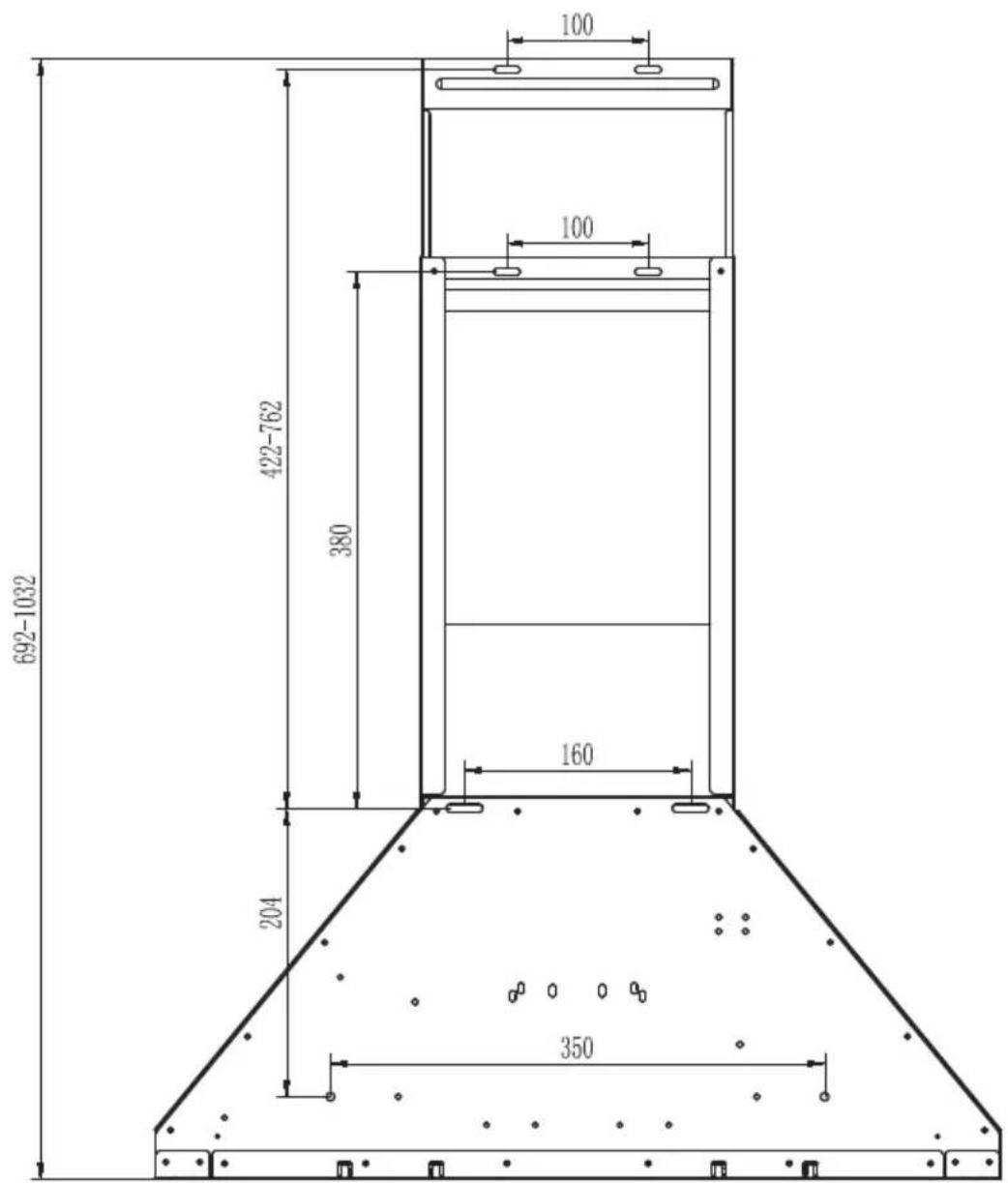

Rozmery spotrebiča

692-1032 422-762 380 100 100 160 204 350

Pri inštalácii prístroja dodržujte nasledovný postup:

1. Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.

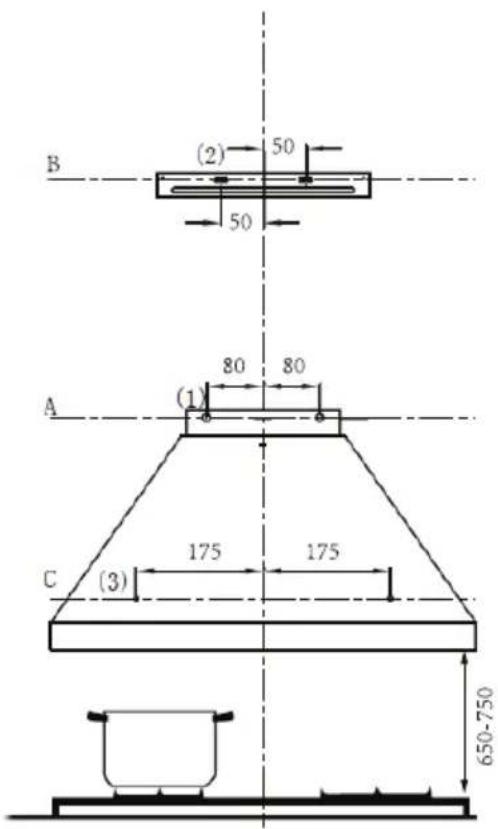

2. Na stene za sporákom alebo varnou doskou vyznačte minimálnu požadovanú montážnu výšku (650 mm pre elektrické a 750 mm pre plynové varné dosky), (obr. 3).
3. Zvislou čiarou vyznačte stred varnej dosky (sporáka).
4. Vyvrtajte otvory a odsávač pripevnite podla obr. 4.
5. Ubezpečte sa, že držiak je vo vodorovnej polohe, aby sa po zavesení odsávača zabránilo zhromaždovaniu (tuku) na jednej strane (obr. 5).
6. Po zavesení odsávača nasadte na výstupný otvor výstupné pružné potrubie (obr. 6). V prípade potreby použite redukciu s priemerom (150/120 mm). Druhú časť pružného potrubia vložte do pripraveného otvoru v stene.

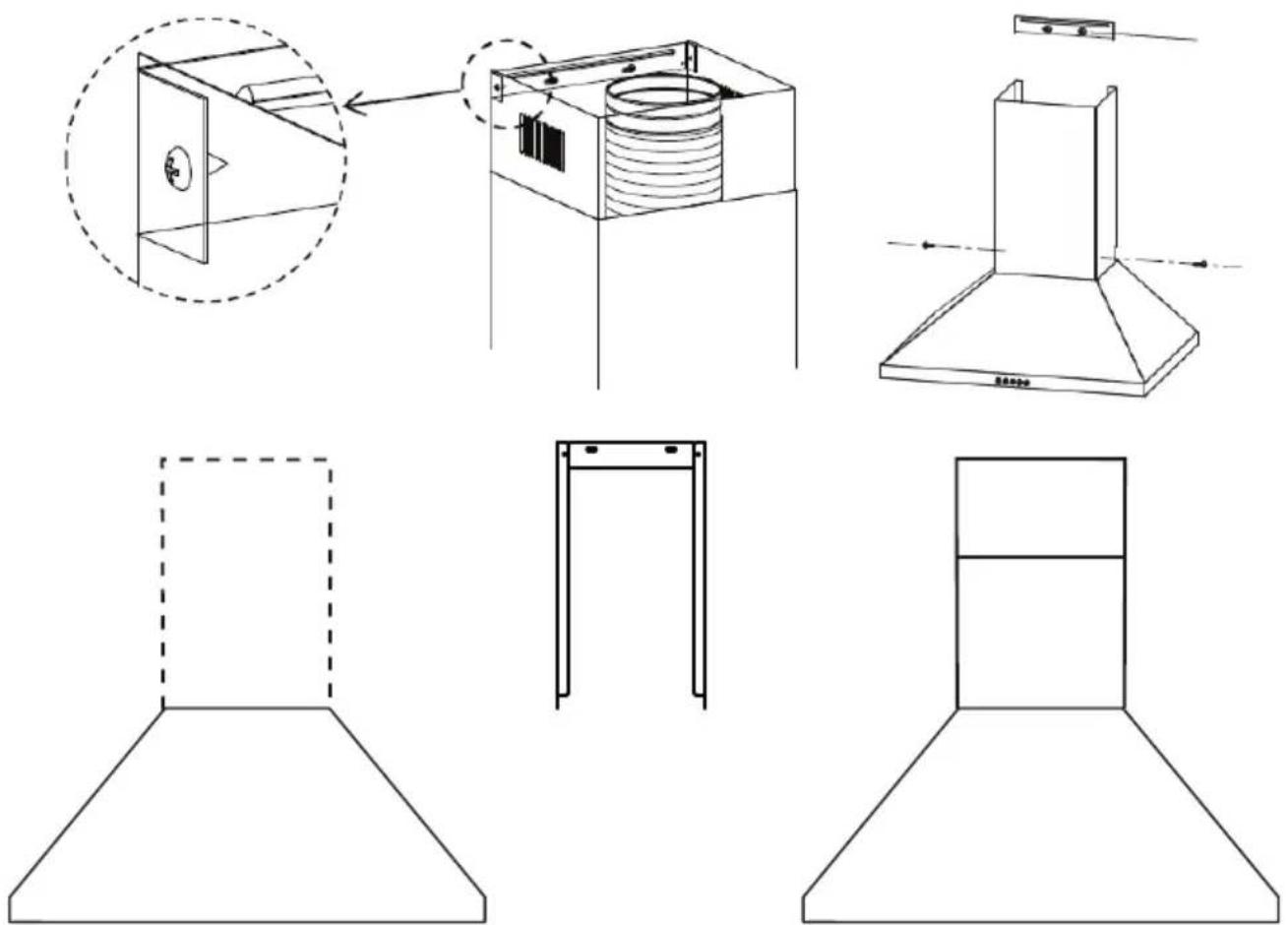

7. Na zavesený odsávač nasadte spodný aj horný diel komína (obr. 4). Horný diel vysuňte do požadovanej výšky a na stene vyznačte otvory na pripevnenie držiaka horného dielu komína. Potom odstráňte spodný aj horný diel komína.
8. Vyvrtajte otvory a pripevnite držiak horného dielu komína podľa obr. 4.
9. Nasadte spodný aj horný diel komína. Horný diel vysuňte do požadovanej výšky a horný diel komína pripevnite k držiaku horného dielu komína podľa obr. 7.
10. Pripojte prívodný kábel do zásuvky elektrického napätia.

171 179 448 Min. 650 mm 750 mm Min.

obr. 3

B (2) 50 50 A (1) 80 80 C (3) 175 175 650-750

obr. 4

Správne Nesprávne
obr. 5

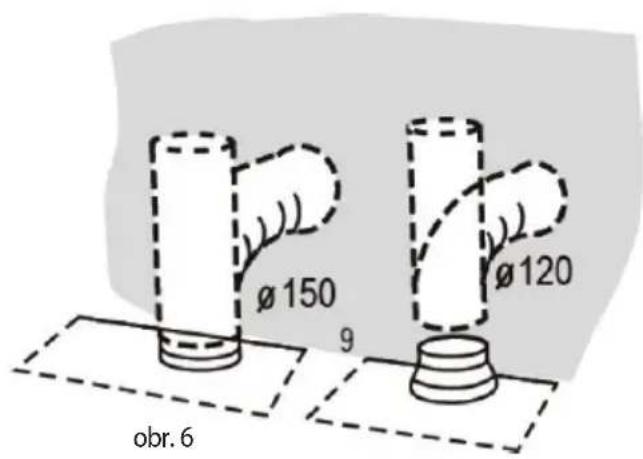

Ø150 9 Ø120 obr. 6

Ak prístroj demontujete, treba dodržať správne poradie úkonov:

1. Najprv odpojte prívodný kábel od elektrickej siete (vytiahnite zástrčku alebo vypnite istič).
2. Potom opačným spôsobom, akým sa robí inštalácia spotrebiča, demontujte jednotlivé časti odsávača.

RIEŠENIE PROBLÉMOV

Popis poruchy Možná pričina Riešenie
Svetlá svietia, ale motor nepracuje	Lopatky motora sú zablokované. Obrátte sa na servis.
	Motor alebo jeho dôležité časti sú poškodené.	Obrátte sa na servis.
	Nesprávne alebo málo zasunutá zástrčka v zásuvke elektrického napätia.	Skontrolujte pripojenie zástrčky.
	V zásuvke nie je elektrické napätie.	Skontrolujte elektrické napätie v zásuvke napr. pripojením iného spotrebiča.
Svetlá nesvietia a motor nepracuje	Nesprávne alebo málo zasunutá zástrčka v zásuvke elektrického napätia.	Skontrolujte pripojenie zástrčky.
	V zásuvke nie je elektrické napätie.	Skontrolujte elektrické napätie v zásuvke napr. pripojením iného dotrebiča.
Z kovových tukových filtrov odkvapkáva mastnota	Silne znečistené filtre. Nebezpečenstvo požiaru!	Ihned' vyčistite alebo vymeňte kovové tukové filtre.
Zapnutý prístroj vibruje	Lopatky motora sú poškodené. Obrátte sa na servis.
	Motor nie je pevne pripevnený.	Obrátte sa na servis alebo pripevnite motor.
	Odsávač nie je pevne uchytený. Pripevnite odsávač.
Nedostatočný odtah odsávaného vzduchu	Vzdialenosť medzi digestorom a varnou doskou je príliš velká.	Znížte vzdialenosť medzi digestorom a arnou doskou.
	Velký prievan, príliš mnoho otvorených dverí alebo okien.	Zatvorte niektoré dvere alebo okná.
Motor prestal pracovať	Tepelná poistka proti prehriatiu motora sa aktivovala.	Zlepšite vetranie miestnosti, otvorte dvere alebo okná, príp. skontrolujte vzdialenosť medzi digestorom a varnou doskou. V prípade potreby zvýšte vzdialenosť medzi digestorom a varnou doskou.
Odsávač nie je v rovine	Odsávač nie je v rovine alebo nie sú pevne dotiahnuté skrutky držiaka.	Skontrolujte, či je odsávač v rovine, príp. utiahnite upevňovacie skrutky a odsávač vyrovnajte do roviny.

SERVIS

Údržbu rozsiahlejšieho charakteru alebo opravu, ktorá vyžaduje zásah do vnútorných častí prístroja, môže vykonať len kvalifikovaný odborník alebo servis.

OCHRANA ŽIVOTNÉHO PROSTREDIA

• Preferujte recykláciu obalových materiálov a starých prístrojov.
• Škatuľu od prístroja môžete dať do zberu triedeného odpadu.
• Plastové vrecúška z polyetylénu (PE) odovzdajte ako zberný odpad na recykláciu.

Recyklácia prístroja na konci jeho životnosti:

Tento spotrebič je označený podľa európskej smernice 2012/19/EÚ o elektrickom odpade a elektrických zariadeniach (WEEE). Symbol na výrobku alebo jeho obale udáva, že tento výrobok nepatrí do domáceho odpadu Treba ho odovzdať na zberné miesto na recykláciu elektrických a elektronických zariadení. Zaistením správnej likvidácie tohto výrobku zabránite negativnym dôsledkom na životné prostredie a ľudské zdravie. Likvidácia musí byť vykonaná v súlade s predpismi na likvidáciu odpadu. Podrobnejšie informácie o recyklácii tohto výrobku zistíte na príslušnom miestnom úrade, u služby na likvidáciu domového odpadu alebo v obchode, kde ste výrobok kúpili.
