NÁVOD NA OBSLUHU SecureQ i7 TESLA

Tento produkt využíva najmodernejšie technológie, napriek tomu však nemožno pri ochrane majetku spoliehať len na neho. Venujte teda prosím pozornosť nižšie uvedeným bodom. Výrobca, dovozca ani predajcovia neručí za akékoľvek škody na majetku, priame ani sprostredkované, ktoré by mohli vzniknúť v súvislosti s používaním tohto výrobku a nemožno po nich vymáhať akúkoľvek náhradu prípadnej škody.

• Produkt je určený iba pre vnútorné použitie
• Hlavný jednotku alarmu umiestnite na skryté miesto, aby nebolo možné ju l'ahko a rýchlo poškodit.
• Nezabudnite jednotlivé súčasti bezdrôtového systému správne rozmiestnit; hlavnú jednotku umiestnite do blízkosti vstupných dverí, v dosahu signálu dial'kového ovládania a všetkých bezdrôtových senzorov.
• Vaše rozmiestnenie otestujte, priestupnosť signálu budovou je závislá na použitých materiáloch stavby a jej členitosti.
• Neumiestňujte hlavnú jednotku alarmu blízkosti zariadenia, ktoré môžu vyžarovať silné elektromagnetické signály (napr. motory, počítače, WiFi routery atd').
• Hlavná jednotka nesmie byť zakrytá pre l'ahký odvod tepla a nesmie byť umiestnená na kovovej platni alebo v kovovej schránke
• Produkt je vhodný ako doplnkové zabezpečenie vášho majetku (dom, byt, chata, garáž, záhradný domček, karavan, atd').
• Vždy sa odporúča použit ešte d'alší systém zaistenia a / alebo predmetný majetok mať poistený
• Produkt nie je profesionálnym zabezpečovacím systémom a nemožno ho považovať za bezvýhradný nástroj zabezpečenie majetku
• Pre správnu funkciu produktu ho aspoň raz za tri mesiace sami skontrolujte a otestujte (stav batérií, funkčnosť snímačov a dial’kových ovládačov, funkčnosť zasielanie správ, funkčnosť centrálnej jednotky a d’alšie)

ČÁST 1

pre rýchle sprevádzkovanie a využitie alarm systému

SMARTPHONE APLIKÁCIA

Pre pohodlnú obsluhu alarm systému je možné využiť aplikáciu zadarmo pre Android alebo Apple, vyhl'adajte a nainštalujte aplikáciu "TESLA SecureQ i7".

Nebudete musieť meniť najpoužívanejšie nastavenia alarm systému pomocou SMS povelov, pretože v aplikácii budú už tieto povely prednastavené.

RÝCHLE UVEDENIE DO PREVÁDZKY

Z bezpečnostných dôvodov nie sú spárované periférie s hlavnou jednotkou alarmu.

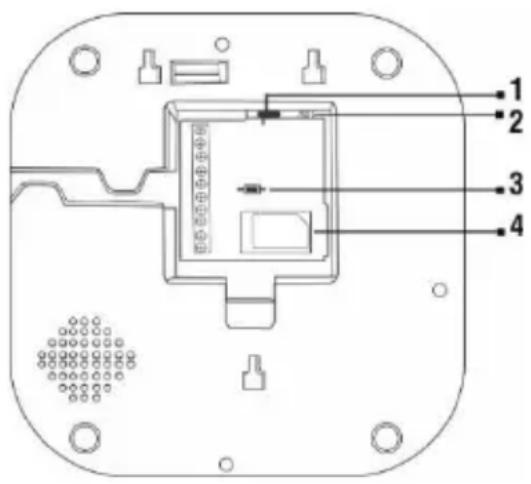

1 2 3 4

1 Zapnút/Vypnút
2 DC 12 V
3 Tlačidlo RESET (továrenské hodnoty)
4 SIM karta

Hlavná jednotka

• SIM karta vložená do alarmu musí byť prázdna (bez uložených telefónnych čísiel a SMS správ) a bez PIN kódu. PIN kód sa musí zo SIM karty odstránit v mobilnom telefóne. Kredit na SIM karte musí byť dostatočný na volanie a odosielanie SMS správ. SIM kartu vložte do hlavnej jednotky alarmu na zadnej strane.
• Pripojte 230 V napájací zdrojdo zdierok svorkovnice na zadnej strane pripojte drôtovú sirénu (čierny drôt zasuňte do prvej a červený drôt do druhej zdierky).

A. Spárovanie bezdrôtových senzorov s hlavnou jednotkou

Zapnite hlavnú jednotku alarmu, zadná strana alarmu, hlavný vypínač (poloha ON). Siréna pípne, rozsvieti sa diody POWER a STATUS. Počas 20 sekúnd bude hlavná jednotka alarmu v Režime párovanie snímačov. Ak spárovanie počas tohto interval nestihnete vykonať, vypnite a zapnite opät hlavnú jednotku alarmu a 20 sekundový interval je opät dostupný pre spárovanie periférií. Tento postup môžete opakovať viackrát, než spárujete s hlavnou jednotkou alarmu d'alšie snímače. Môžete take stlačit

rýchlo 2 krát tlačidlo RESET/CODE na zadnej strane alarmu, aby ste ukončili režim párovania.

1. Celková aktivácia: aktivuje alarm pre situáciu, keď nie je nikto doma. Všetky snímače sú aktívne a na hlavnej jednotke alarmu bude pomaly blikat zelená dióda.
2. Čiastočná aktivácia: aktivuje alarm pre situáciu, keď je niekto doma, teda vnútorné senzory sú deaktivované a aktívne zostávajú iba vonkajšie čidlá. Ľudia vnútri sa tak môžu pohodlné pohybovať bez aktivácie poplachu, ale ktokol’vek, kto by sa pokúsil do domu preniknúť zvonka, spustí poplach.
3. Deaktivácia: deaktivuje všetky čidlá i hlavnú jednotku, na ktorej bude súvisle svietiť zelená dióda.
4. Alarm (SOS tlačidlo): aktivuje okamžitý núdzový poplach, napr. v prípade lúpežného prepadnutia za situácie, kedy je alarm vypnutý v deaktivovanom režime. Na hlavnej jednotke alarmu bude blikať červená dióda a systém vyvolá poplach, rozosle SMS správy a vytočí prednastavené čísla.

B. Overenie funkčnosti alarm systému

Po úspešnom spárovaní hlavnej jednotky s perifériami sa červená dióda STATUS zmení na zelenú. Ak nesvieti zelená a stále bliká červená dióda, skontrolujte, či je do alarmu naozaj vložená SIM karta. Ak je všetko správne nastavené a dióda stále bliká na červeno, môže byt

príčinou nekvalitný GSM signál vášho telefónneho operátora na mieste použitia alarmu. Aby ste overili kvalitu GSM signálu vložte SIM kartu do bežného mobilného telefónu a položte ho na rovnaké miesto, kde sa nachádza hlavná jednotka alarmu. Ak je GSM signál v poriadku, nastal pravdepodobne problém s alarmom a preto kontaktujte servisné oddelenie TESLA.

C. Testovanie funkčnosti

Ak ste po spárovaní bezdrôtového detektoru pohybu tento snímač vypli, opät ho zapnite. Na dial'kovom ovládaní stlačte symbol "zámok", budete počut pípnutie sirény, dióda sčervená a alarm je aktivovaný (strážny režim). Teraz vyvolajte pohyb u PIR čidla alebo od seba oddel'te dva diely snímača otvorenia. Takto by sa mal spustit alarm. Ak siréna húka a svieti dióda alarmu, je všetko v poriadku. Na dial'kovom ovládaní stlačte symbol "otvorený zámok" pre deaktiváciu alarmu.

D. Uloženie telefónnych čísel do hlavnej jednotky alarmu a záverečný test

Do hlavnej jednotky alarmu uložíme telefónne čísla, na ktoré bude alarm oznamovať (volat alebo odosielat SMS správu) poplach.

Z mobilného telefónu odošleme na telefónne číslo SIM karty vloženej do alarmu SMS správu v tvare: kód alarmu (ten je z výroby 123456 a možno ho neskôr zmeniť), potom krížik #, číslo pozície 51 (bude to prvé telefónne číslo z piatich), opät krížik #, vaše telefónne číslo (kam chcete posielat SMS správu alebo volat v prípade poplachu) a znovu krížik #.

Príklad: na číslo SIM karty vloženej v alarmu odošleme: 123456 # 51 # vaše tel. číslo #

Na hlavnej jednotke alarmu preblikne červeno dióda STATUS, zmení sa na zelenú farbu a na mobilný telefón príde potvrdzovacia SMS správa, o uložení prvého telefónneho čísla.

TESLA SecureQ i7 umožňuje uloženie až 5 telefónnych čísel, na ktoré môže zavolať alebo poslať SMS správu. Mení sa číslo pozície telefónneho císla (51, 52, 53, 54, 55) a tiež telefónne číslo, na ktoré príde upozornenie (číslo manželky, detí, suseda ...). Telefónne čísla môžete kedykol'vek prepísať, ale nemožno ich z alarmu vymazať.

UPOZORNENIE

Ak potrebujete telefónne číslo(a) zmazat, musíte alarm resetovať a vykonať celý postup spárovania a zadania telefónnych čísel od začiatku (bod A).

Tlačidlo RESET nájdete na zadnej strane alarmu.

RESET - uvedenie alarmu do továrenského nastavenia

Vypnite hlavnú jednotku alarmu. Vyhľadajte tlačidlo RESET na zadnej strane alarmu.

Podržte ho stlačené a zapnite alarm. Podržte tlačidlo RESET, kým nepípne siréna a nerozsvieti sa obe diody. Teraz uvoľnite tlačidlo RESET a vypnite alarm. Alarm je teraz opät v stave v akom ste ho zakúpili. Teraz je nutné všetky kroky zopakovať (bod A).

Finálny test správneho nastavenia alarmu - vyvolanie poplachu

Na dial'kovom ovládaní stlačte symbol "zámok", rozpojte magnet alebo urobte pohyb pred senzorom pohybu (vyvolajte poplach). Ak je všetko v poriadku, siréna húka a je volané vaše telefónne číslo a prišla SMS správa. Teraz alarm opäť deaktivujeme.

Ak test neprebehol úspešne, urobili ste počas nastavovania chybu a bude nutné celý postup nastavenia zopakovať. Pretože nie je možné volať a odoslať SMS správu v rovnaký okamih tak po spustení sirény príde najskôr SMS správa, a potom alarm zavolá. Toto správanie v poriadku (ak poplach deaktivujete do cca 10 sekúnd od jeho spustenia, alarm volať vôbec nebude).

POPIS LED DIÓD

POWER: napájanie alarmu

STATUS: stav alarmu

MONITOR: ak je aktívna funkcia odposluchu, je rozsvietená aj dióda Monitor.

ALARM: ked' je siréna v prevádzke, svieti zároveň dióda sirény

RELAY: ak sú zapojené dva výstupy relé na hlavnej jednotke, dióda relé sa rozsvieti

SPEAKER: ak je reproduktor v hlavnej jednotke alarmu v prevádzke, bude svietiť dióda Output3 čo znamená, že môžete so základňou viest hovor

OUT1/OUT2: ak je výstup 01 alarmu pod napätím (+ 5V), rozsvieti sa dióda OUT 1; Ak je výstup 02 alarmu pod napätím (+ 5V), rozsvieti sa dióda OUT 2

ČAST 2

d'alšie možnosti nastavenia alarm systému

Ak potrebujete využit alarm systém naplno, venujte pozornosť druhej časti užívatel'ského manuálu.

Pripojenie sirény k alarmu

1. Pre pripojenie drôtových senzorov sú k dispozícii tri konektory. Vstupy sú nezávislé a nie sú kódované ako rôzne zóny. Ked' sú senzory aktivované, alarm odošle SMS správu: Wired Activated (1 \~ 3) (drôtové čidlo aktivované (číslo čidla)).
2. Senzory musia byt typu NO (v normálnom stave otvorené).
3. Na jeden vstup môže byť použitých viac senzorov, ak sú ich kontakty k alarmu pripojené sériovo.
4. Na vstupy alarmu môže byť pripojený l'ubovol'ný počet drôtových senzorov, ak ich celkový odpor neprekročí 220 ohmov.

1 2 3

Pripojenie spínaných prístrojov (domáce spotrebiče)

K dispozícii sú tri výstupy s otvoreným kolektorom (01, 02 a 03) a jedno interné relé je s možnosťou ovládania telefónom. Interné relé je aktivované, ak sa objaví alarm a môže byť deaktivované/znova aktivované prostredníctvom telefónnych príkazov alebo SMS správ. Možno ich použiť napríklad k rozsvieteniu externého svietidla.

Pozor!

Kontakty relé sú dimenzované na prúd 6 A, nie je teda možné priamo pripojiť spotrebič nad príkon 1 000 W (dôjde k poškodeniu kontaktov). Pripojenie spotrebiča s vyšším príkonom (napr. priamotopu) je nutné riešiť pomocou externého stýkače alebo výkonového relé.

max. 1 000 W 220 V

Výstupy s otvoreným kolektorom môžu byť použité priamo, ak to zariadenie dovolí, alebo môžu riadiť relé. Pripojte antiparalelnú diódu k cievke relé. Tieto výstupy môžu byť riadené iba telefónnymi príkazy alebo SMS správami.

Vysvetlivky ku kabeláži, pre ovládanie domácich spotrebičov

1. Dva žlté vodiče AC pre pripojenie k domácim spotrebičom.
2. GND (uzemnenie), + 12V DC vodič pre pripojenie k zdroju jednosmerného prúdu 12V DC (napájací adaptér).

Konfigurácia alarm systému

GND; SIREN; RELAY1; RELAY2; SPEAKER(O3); O2; O1; I3; I2; I1

I1, I2, I3: 3 konektory pre linkový vstup, každý konektor môže byť prepojený so zemou alebo otvorený pre aktiváciu poplachu.

01; 02: 2 výstupné konektory možno ovládať hovory alebo SMS za účelom nastavenia. Ak sa výstup na týchto konektoroch zvýši, rozsvieti sa diódy OUT 1 alebo OUT 2.

SPEAKER(03): tento konektor je určený pre hlasový výstup (reproduktor), pričom jeho druhý koniec pripojte k uzemnenie. Tieto konektory môžu byť riadené telefónnymi príkazy alebo SMS správami. Ked' je táto funkcia k dispozícii, rozsvieti sa dióda OUT 3 na paneli.

Ikona relé 1, RELAY2: tieto dva konektory sa uzavrú 3 minúty po nahlásenie poplachu. Pomocou nich môžete zahájit napájanie kamery pri zopnutí alarmu, funkcia sa dá deaktivovať pomocou príkazu 16 # 1 # alebo kedykol'vek zaslaním SMS alebo vytočením čísla (94 # 1 # alebo 94 # 0 #).

Ikona siréna: tento výstup poskytuje signálny tón sirény a je potrebné k nemu sirénu pripojit, pričom druhý kábel od sirény sa pripája k uzemnenie.

GND: uzemnenie

Popis signálnych LED diód na prednom paneli

Svetlo LED diódy svietia na červeno 20 sekúnd po zapnutí prístroja, pričom po túto dobu k nemu môžu byť pripájaná bezdrôtová čidla. Ak je prekódovanie čidla úspešné, červená dióda zabliká. Po 20 sekundách sa dióda rozbliká oranžovo. V tejto dobe vyhl'adáva GSM siet. Ak oranžová neprestáva blikať znamená to, že je chybne vložená SIM karta alebo že je GSM siet nedostupná alebo jej signál je slabý. Ak dióda svieti súvisle zeleno indikuje, že na SIM karte nie je uložené žiadne telefónne číslo. Ak je všetko v poriadku, LED dióda sa rozbliká zeleno (CELKOVÁ AKTIVÁCIA) alebo sa rozbliká rýchlo zelene (ČÁSTEČNÁ AKTIVACE) alebo sa rozbliká rýchlo zelene (ČIASTOČNÁ AKTIVÁCIA). Pokial' dôjde k poplachu, rozbliká sa LED dióda červeno a alarm začne rozosielať SMS správy a vytáčať čísla.

Ako uložit' do alarm systému telefónne čísla a SMS?

TESLA SecureQ i7 je možno pohodlne ovládať aj pomocou vášho Android chytrého telefónu - TESLA SecureQ i7 (Google Play) alebo iPhone - TESLA SecureQ i7 (App Store).

1 Zaslaním správy do alarmu môžete nastavit 5 skupín telefónnych čísel a sedem druhov SMS. Formát príkazu je vždy: heslo # kód operácie # obsah # napríklad:

123456 # 51 # 13905950001 # uloží do alarmu telefónne číslo pre prvú skupinu. 123456 # 52 # 13905950002 # uloží do alarmu telefónne číslo pre druhú skupinu 123456 # 53 # 13905950003 # uloží do alarmu telefónne číslo pre tretiu skupinu. 123456 # 54 # 13905950004 # uloží do alarmu telefónne číslo pre štvrtú skupinu 123456 # 55 # 13905950005 # uloží do alarmu telefónne číslo pre piatu skupinu.
2 K dispozícii je sedem prednastavených druhov SMS správ, ktoré však môžete zmenit. Prvých pät správ je pre nastavenie bezdrôtových detektorov pre zóny 1-5. Šiesta správa je pre bezdrôtové detektory zón 6-16. Siedma správa je pre drôtové porty I1, I2, I3.

• Ked' zopne prvý bezdrôtový senzor, bude odoslaná SMS správa: Wireless Activated (01) (Bezdrôtové čidlo aktivované (01))
• Ked' zopne druhý bezdrôtový senzor, bude odoslaná SMS správa: Wireless Activated (02) (Bezdrôtové čidlo aktivované (02))
• Ked' zopne tretej bezdrôtový senzor, bude odoslaná SMS správa: Wireless Activated (03) (Bezdrôtové čidlo aktivované (03))
• Ked' zopne štvrtý bezdrôtový senzor, bude odoslaná SMS správa: Wireless Activated (04) (Bezdrôtové čidlo aktivované (04))
• Ked' zopne piaty bezdrôtový senzor, bude odoslaná SMS správa: Wireless Activated (05) (Bezdrôtové čidlo aktivované (05))
• Ked' zopne šiesty až šestnásty bezdrôtový senzor, bude odoslaná SMS správa: Wireless Activated (i); i = 6-16 (Bezdrôtové čidlo aktivované (i); i = 6-16)
• Ked' zopne siedmy drôtový senzor, bude odoslaná SMS správa: Wire Activated (i); i = 1-3 Drôtové čidlo aktivované (i); i = 1-3, pre porty alarmu 1 až 3.

3 Do alarmu môžete poslať správu pre prepísanie existujúcich siedmich druhov SMS. Každá správa môže mať maximálne 24 znakov anglickej abecedy.

■ 123456#81#Predne dvere otvorene# uloží prvú SMS správu, ktorá je odoslaná po zopnutí prvého bezdrôtového detektora
■ 123456#82#Prostredne dvere otvorene# uloží druhú SMS správu, ktorá je odoslaná po zopnutí druhého bezdrôtového detektora
■ 123456#83#Zadne dvere otvorene# uloží tretiu SMS správu, ktorá je odoslaná po zopnutí tretieho bezdrôtového detektora
■ 123456#84#Predne okno otvorene# uloží štvrtú SMS správu, ktorá je odoslaná po zopnutí štvrtého bezdrôtového detektora

■ 123456#85#Zadne okno otvorene# uloží piatu SMS správu, ktorá je odoslaná po zopnutí piateho bezdrôtového detektora
■ 123456#86#Prostredne okno otvorene# uloží do alarmu šiestu až šestnástu správu, ktorá je odoslaná po zopnutí šiesteho bezdrôtového detektora
■ 123456#87#Vstup na pudu otvoreny# uloží siedmu SMS správu, ktorá je odoslaná po zopnutí drôtového detektora na portoch 1 až 3

Ako otestovat' hlavnú jednotku alarmu?

Ked' hlavnú jednotku alarmu zapnete a tá je deaktivovaná, bude na nej súvisle svietit zelená LED dióda. Pomocou dial'kového ovládača alebo odoslaním SMS správy (123456 # 1 # 1 #) ju môžete prepnút do aktivovaného stavu, pričom LED dióda začne blikať zelene.

1 V aktivovanom režime s blikajúcou zelenou diódou LED prepojte vstupné porty (I1, I2, I3) alebo pripojený drôt odpojte alebo aktivujte ktorýkol'vek bezdrôtový detektor alebo stlačte núdzové tlačidlo na dial'kovom ovládači. Alarm by mal automaticky odoslat SMS správu a vytočit niektoré z uložených čísiel.
2 SMS správa je odoslaná ešte pred vytáčaním telefónneho čísla. Ak bola funkcia SMS deaktivovaná alebo obmedzená, dôjde iba k vytočeniu telefónnych čísel. Pomocou dial'kového ovládača môžete tento proces ukončit.
3 Ked' nastane poplach a dôjde k vytočeniu telefónnych čísel, môžete na hovor priamo odpovedať bez hesla na a na dial'ku poplach vypnúť alebo prístroj prenastavit. Stlačením 3 # 1 # spustíte sirénu a stlačením 3 # 0 # ju vypnete; stlačením 4 # 1 # môžete odpočúvať čo sa v miestnosti deje a stlačením 4 # 0 # odposluch ukončíte; stlačením 93 # 1 # môžete prostredníctvom alarmu hovoriť na votrelca, pričom stlačením 93 # 0 # túto funkciu vypnete.
4 Ked' nastane poplach a dôjde k vytočeniu telefónnych čísel, môžete na hovor priamo odpovedať bez hesla na a na dial'ku ukončiť vytáčanie d'alších čísel. Stačí len na telefóne stlačiť tlačidlá 1 # 1 # alebo 1 # 2 #, čím prepnete alarm spät do aktivovaného režimu.
5 Ked' nastane poplach, môžete, v prípade že ste blízko, vypnút alarm aj pomocou dial'kového ovládača.
6 Prístroj má vnútornú batériu a v prípade výpadku a následne pri obnovení napájania z elektrickej siete pošle správu 'external power failure' alebo 'external power recovery'. Výdrž nové batérie v hlavnej jednotke alarmu je približne 12 hodín. Táto doba je závislá na spôsobe akým alarm ovládate v čase výpadku napájania a použitom zapojenia.

Ako môžete ovládat' TESLA SecureQ i7?

Na ovládanie môžete využit smartphone aplikáciu, dial'kové ovládanie alebo ovládacie povely:

1. Odoslaním SMS na číslo SIM karty, ktorá je vo vnútri prístroja. Odošlite do alarmu SMS v tvare: 123456 # a za znak # vložte niektorý z ovládacích povelov

2. Vytočte číslo SIM karty, ktorá je vo vnútri prístroja. Zavolajte na číslo alarmu a zadajte heslo 123456 # a za znak # vložte niektorý z ovládacích povelov:

Kód	Funkcia	Kód	Funkcia
1#1#	Úplná aktivácia*(všetky čidlá pracujú)	1#2#	Čiastočná aktivácia (časť čidiel pracuje)
1#0#	Deaktivácia*(všetky čidlá nepracujú)
21#1#	Zapnutie varovného tónu pre aktiváciu vonkajšieho alarmu	21#0#	Vypnutie varovného tónu pre aktiváciu vonkajšieho alarmu
22#1#	Zapnutie varovného tónu pre aktiváciu vnútorného alarmu	22#0#	Vypnutie varovného tónu pre aktiváciu vnútorného alarmu
23#1#	Zapnutie varovného tónu pri deaktivácii alarmu	23#0#	Vypnutie varovného tónu pri deaktivácii alarmu
27#(00-99)#	Oneskorenie alarmu(10 sekúnd)	28#(00-99)#	Nastavenie oneskorenia(hodnota: 00-99)
Oneskorenie nemôže byť nastavené pre čidlá, ktoré pracujú nepretržite ako napr.Dymové čidlo alebo SOS tlačidlo
3#1#	Okamžitý zvukový signál	3#0#	Vypnutie zvuku
4#1#	Aktivácia načúvanie*(tlačidlo telefónu)	4#0#	Vypnutie načúvania (tlačidlom telefónu)
11#1#	Aktivácia sirény pri poplachu*	11#0#	Vypnutie sirény pri poplachu
12#1#	Odoslanie SMS pri poplachu*	12#0#	Neodoslanie SMSpri poplachu
15#1#	Volanie čísla pri poplachu*	15#0#	Len poplach bez vytáčania čísel
16#1#	Deaktivovať zopnutie relé 3 minúty pri poplachu	16#0#*	Aktivovať zopnutie relé 3 minúty pri poplachu*
30##	Zobrazit’stav aktivácia / deaktivácia každej zóny (iba pomocou SMS príkazov)
31#--#	Zmenit heslo. Zadanie nového hesla (1-6 bit)
38#--#	Aktivácia alarmu pre zónu (bezdrôtové zóny: 1-16; drôtové zóny: 21-23)Poznámka: pre aktiváciu každej zóny
39#--#	Deaktivácia alarmu pre zónu (bezdrôtové zóny: 1-16; drôtové zóny: 21-23) Poznámka: pre deaktiváciu každej zóny
50##	Zobrazenie čísiel prednastavených do hlavnej jednotky alarmu (ovládanie iba cez SMS)
51#--#	Telefónne číslo prvej skupiny (0-15bit)	52#--#	Telefónne číslo druhej skupiny (0-15bit)
53#--#	Telefónne číslo tretej skupiny (0-15bit)	54#--#	Telefónne číslo štvrtej skupiny (0-15bit)
55#--#	Telefónne číslo piatej skupiny (0-15bit)
80##	Zobrazenie prednastavených SMS
81#--#	Správa prvej skupiny (0-24bit)	82#--#	Správa druhej skupiny (0-24bit)
83#--#	Správa tretej skupiny (0-24bit)	84#--#	Správa štvrtej skupiny (0-24bit)
85#--#	Správa piatej skupiny (0-24bit)	86#--#	Správa šiestej skupiny (0-24bit)
87#--#	Správa siedmej skupiny (0-24bit)
90##	Zobrazenie stavu výstupu
91#1#	Nastavenie výstupu 1 na vysoko	91#0#	Nastavenie výstupu 1 na nízko
92#1#	Nastavenie výstupu 2 na vysoko	92#0#	Nastavenie výstupu 2 na nízko
93#1#	Povoliť telefónny hovor (výstup 3)	93#0#	Zakázať telefónny hovor (výstup 3)
94#1#	Nastavenie relé na prepojené	94#0#	Nastavenie relé na odpojené
95#1#	Nastaviť poplach pri otvorení vstupu 1	95#0#	Nastaviť poplach ak je vstupný linka 1 uzemnená (GND)*
96#1#	Nastaviť poplach pri otvorení vstupe 2	96#0#	Nastaviť poplach ak je vstupný linka 2 uzemnená (GND)*
97#1#	Nastaviť poplach pri otvorení vstupe 3	97#0#	Nastaviť poplach ak je vstupný linka 3 uzemnená (GND)*

Poznámka:

A. Vo vyššie uvedenej tabul'ke znamená symbol '*' štandardné nastavenie.
B. U vyššie popísaných telefónnych operácií znamená jedno pípnutie, že zadanie bolo správne, dlhé pípnutie znamená, že veta bola zadaná úspešne a dve krátke pípnutia znamenajú, že zadanie zlyhalo a treba to skúsít znova.
C. U vyššie popísaných SMS operácií obdržíte po odoslaní riadiaceho príkazu potvrdzovací správu v niektorej z nasledujúcich podôb:

DISARM, Sms: ON, Phone: ON, Siren: ON, Center Tel: OFF, Arm Center Tel: OFF, DISARM Center Tel: OFF. Podl'a tejto SMS správy zistíte aktuálny stav hlavnej jednotky (aktivované, deaktivované, alarm).

D. Pomocou odoslania príkazu je možné overit' aktuálny stav prístroja.

E. Ked' dôjde k zlyhaniu externého napájania, alarm odošle SMS správu "Power changer off". Po obnovení externého napájania, alarm odošle SMS správu "Power changer on".

Ako pridat' viac senzorov?

K hlavnej jednotke alarmu môžete pridať d'alšie senzory alebo čidla, ako napríklad bezdrôtová dverové čidlá, PIR senzory, detektory dymu a d'alšie.

1 Pridané senzory spolupracujú s režimami ako Celková aktivácia, tak Čiastočná aktivácia:

Pri aktivácii GSM modulu LED dióda na hlavnom paneli alarmu na 20 sekúnd sčervená. V tejto dobe môžete zapnút d'alšie senzory alebo čidla a zablikanie červenej diódy vám potvrdí, že sa s hlavnou jednotkou úspešne spárované. Režim kódovanie skončí automaticky po 20 sekundách a alarm sa prepne do pracovného režimu, pričom LED dióda na ňom sa najprv zmení vo žltú a následne na zelenú.

2 Pridanie senzorov vnútornej ochrannej zóny (čidlá v tejto zóne pracujú, keď je aktívny režim Celková aktivácia; ak je alarm v režime Čiastočná aktivácia, vnútorné čidlá nepracujú:

Pri aktivácii GSM modulu LED dióda na prístroji dočasne sčervená. Stlačte na jednu sekundu tlačidlo RESET. Dióda LED teraz na 20 sekúnd zmení farbu na oranžovú. To indikuje, že sa alarm nachádza v režime učenia kódov vnútornej ochrannej zóny. V tejto dobe môžete zapnút d'alšie senzory alebo čidla vnútornej ochrannej zóny a zablikanie červenej diódy vám potvrdí, že sa s hlavnou jednotkou úspešne spárované. Režim kódovanie skončí automaticky po 20 sekundách a alarm sa prepne do pracovného režimu, pričom LED dióda na ňom sa najprv zmení na oranžovú (vyhl'adanie GSM siete) a následne v zelenú.

Poznámka

Ak sú k hlavnej jednotke pripojené štyri bezdrôtové senzory pre zóny 1 až 4, potom novo pridaný senzor bude v alarme vedený ako piata zóna.

Dôležité informácie k prevádzke TESLA SecureQ i7

• Je možné dokúpiť d'alšie prídavné snímače a pridat’ ich l'ahko do systému.
• Každé nové snímač sa musí spárovať s hlavnou jednotkou alarmu.
• Alarm má záložnú batériu a pri výpadku aj obnovení prúdu odošle SMS správu. Výdrž nové batérie v hlavnej jednotke alarmu je približne 12 hodín. Táto doba je závislá na spôsobe akým alarm ovládate v čase výpadku napájania a použitom zapojeniu.
  • Odporúčame zmenit továrenské kód alarm systému v záujme vlastnej bezpečnosti.

SLEDUJTE NÁS NA INTERNETE

Potrebujete poradit's nastavením a prevádzkou TESLA SecureQ i7?

Pre záručnú opravu kontaktujte predajcu, u ktorého ste TESLA produkt zakúpili.

Záruka sa NEVZŤAHUJE pri:

• použitie prístroja na iné účely
• elektromechanickom alebo mechanickom poškodení spôsobenom nevhodným použitím
• škode spôsobenej prírodnými živlami ako je voda, oheň, statická elektrina, prepätiu, atd'.
• škode spôsobenej neoprávnenou opravou
• nečitateľnom sériovom číslu prístroje

VYHLÁSENIE O ZHODE

My, INTER-SAT LTD, org. zložka, vyhlasujeme, že toto zariadenie je v súlade so smernicou 2014/53 / EÚ. Úplné znenie vyhlásenia o zhode EÚ je k dispozícii na www.tesla-electronics.eu.

Tento produkt spíňa požiadavky Európskej Únie.

Ak je tento symbol prečiarknutého koša s okolo pripojený k produktu, znamená to, že na produkt sa vzťahuje európska smernica 2002/96/ES. Informujte sa prosím o miestnom systéme separovaného zberu elektrických a elektronických výrobkov. Postupujte prosím podľa miestnych predpisov a staré výrobky nevyhadzujte v bežnom domácom odpade. Správna likvidácia starého produktu pomáha predíst potenciálnym negatívnym vplyvom na životné prostredie a ľudské zdravie.

Vzhľadom k tomu, že sa produkt vyvíja a vylepšuje, vyhradzujeme si právo na úpravu užívatel'ského manuálu.

Dizajn a špecifikácie môžu byť zmenené bez predchádzajúceho upozornenia, tlačové chyby vyhradené.
