NÁVOD K OBSLUZE SecureQ i7 TESLA

děkujeme, že jste si vybral GSM alarm systém TESLA SecureQ i7.

Tento produkt využívá nejmodernější technologie, přesto však nelze při ochraně majetku spoléhat pouze na něj. Věnujte tedy prosím pozornost níže uvedeným bodům. Výrobce, dovozce ani prodejci neručí za jakékoliv škody na majetku, přímé ani zprostředkované, které by mohly vzniknout v souvislosti s použitím tohoto produktu a nelze po nich vymáhat jakoukoliv náhradu případné škody.

• Produkt je určen pouze pro vnitřní použití
• Hlavní jednotku alarmu umístěte na skryté místo, aby nebylo možné ji snadno a rychle poškodit.
• Nezapomeňte jednotlivé součásti bezdrátového systému správně rozmístit; hlavní jednotku umístěte do blízkosti vstupních dveří, v dosahu signálu dálkového ovládání a všech bezdrátových čidel.
• Vaše rozmístění otestujte, prostupnost signálu budovou je závislá na použitých materiálech stavby a její členitosti.
• Neumistujte hlavní jednotku alarmu poblíž zařízení, které mohou vyzařovat silné elektromagnetické signály (např. motory, počítače, WiFi routery atd.)
• Hlavní jednotka nesmí být zakrytá pro snadný odvod tepla a nesmí být umístěna na kovové desce nebo v kovové schránce
• Produkt je vhodný jako doplňkové zajištění vašeho majetku (dům, byt, chata, garáž, zahradní domek, karavan, atd.)
• Vždy je doporučeno použít ještě další systém zajištění a/nebo předmětný majetek mít pojištěný
• Produkt není profesionálním zabezpečovacím systémem a nelze jej považovat za bezvýhradný nástroj zabezpečení majetku
• Pro správnou funkci produktu jej alespoň jednou za tři měsíce sami zkontrolujte a otestujte (stav baterií, funkčnost čidel a dálkových ovladačů, funkčnost zasílání zpráv, funkčnost centrální jednotky a další)

ČÁST 1

pro rychlé zprovoznění a využití alarm systému

SMARTPHONE APLIKACE

Pro pohodlnou obsluhu alarm systému je možné využít aplikaci zdarma pro Android nebo Apple, vyhledejte a nainstalujte aplikaci "TESLA SecureQ i7".

Nebudete muset měnit nejpoužívanější nastavení alarm systému pomocí SMS povelů, protože v aplikaci budou již tyto povely přednastaveny.

RYCHLÉ UVEDENÍ DO PROVOZU

Z bezpečnostních důvodů nejsou spárovány periferie s hlavní jednotkou alarmu.

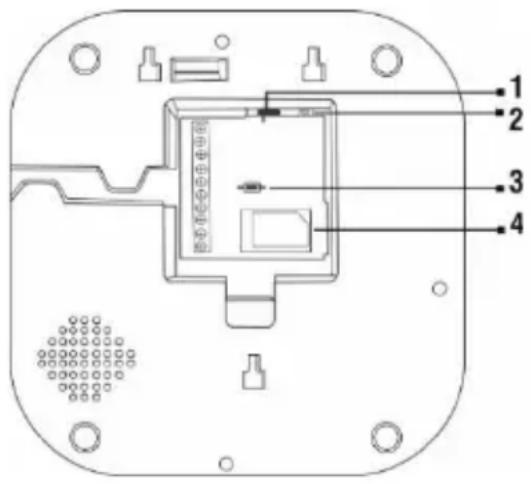

1 Zapnout/Vypnout
2 DC 12 V
3 Tlačítko RESET (tovární hodnoty)
4 SIM karta

Hlavní jednotka

• SIM karta vložená do alarmu musí být prázdná (bez uložených telefonních čísel a SMS zpráv) a bez PIN kódu. PIN kód se musí ze SIM karty odstranit v mobilním telefonu. Kredit na SIM kartě musí být dostatečný k volání a odesílání SMS zpráv. SIM kartu vložte do hlavní jednotky alarmu na zadní straně.
• připojte 230 V napájecí zdroj
• do zdířek svorkovnice na zadní straně připojte drátovou sirénu (černý drát zasuňte do první a červený drát do druhé zdířky)

A. Spárování bezdrátových čidel s hlavní jednotkou

Zapněte hlavní jednotku alarmu, zadní strana alarmu, hlavní vypínač (poloha ON). Siréna pípne, rozsvítí se POWER a STATUS. Během 20 sekund bude hlavní jednotka alarmu v Režimu párování čidel. Pokud spárování během tohoto interval nestihnete provést, vypněte a zapněte opět hlavní jednotku alarmu a 20 sekundový interval je opět dostupný pro spárování periferií. Tento postup můžete opakovat vícekrát, než

spárujete s hlavní jednotkou alarmu další čidla. Můžete take stisknout rychle 2 krát tlačítko RESET/CODE na zadní straně alarmu, abyste ukončili režim párování.

1. Bezdrátový detektor pohybu (PIR čidlo)

Vložte baterie (4x 1,5V AAA) do PIR čidla, zapněte jej a během Režimu párování čidel (A) před ním mávněte rukou. Diody na ústředně problíknou (POWER a ALARM) a čidlo bude spárováno s alarmem. PIR čidlo vypněte a spárujte bezdrátové čidlo otevření.

2. Bezdrátové čidlo otevření

Vložte baterii do čidla, přiložte oba díly k sobě a během Režimu párování čidel (A) od sebe tyto dva díly oddalte. Diody na ústředně probliknou (POWER a ALARM), pípne siréna a čidlo bude spárováno s alarmem. Vypněte čidlo a spárujte dálkové ovládání.

3. Dálkové ovládání

Během Režimu párování čidel (A) stiskneme na dálkovém ovladači symbol "zvonečku" pro automatické spárování s hlavní jednotkou alarmu. Tento postup opakujeme pro další tři dálková ovládání.

1. 2. 3 4

1. Celková aktivace: aktivuje alarm pro situaci, kdy není nikdo doma. Všechna čidla jsou aktivní a na hlavní jednotce alarmu bude pomalu blikat zelená dioda.
2. Částečná aktivace: aktivuje alarm pro situaci, kdy je někdo doma, tedy vnitřní čidla jsou deaktivována a aktivní zůstávají pouze venkovní čidla. Lidé uvnitř se tak mohou pohodlně pohybovat bez aktivace poplachu, ale kdokoliv, kdo by se pokusil do domu proniknout zvenčí, spustí poplach.
3. Deaktivace: deaktivuje všechna čidla i hlavní jednotku, na které bude souvisle svítit zelená dioda.
4. Alarm (SOS tlačítko): aktivuje okamžitý nouzový poplach, např. v případě loupežného přepadení za situace, kdy je alarm vypnutý v deaktivovaném režimu. Na hlavní jednotce alarmu bude blikat červená dioda a systém vyvolá poplach, rozešle SMS a vytočí přednastavená čísla.

B. Ověření funkčnosti alarm systému

Po úspěšném spárování hlavní jednotky s periferiemi se červená dioda STATUS změní na zelenou. Pokud nesvítí zelená a stále bliká červená dioda, zkontrolujte, jestli je do alarmu opravdu vložena SIM karta. Pokud je vše správně nastaveno a dioda stále bliká červeně, může být příčinou nekvalitní GSM signál vašeho telefonního operátora v místě použití alarmu. Abyste ověřili kvalitu GSM signálu vložte SIM kartu do běžného mobilního telefonu a položte jej na místo, kde se nachází hlavní jednotka alarmu.

Pokud je GSM signál v pořádku, nastal pravděpodobně problém s alarmem a proto kontaktujte servisní oddělení TESLA.

C. Testování funkčnosti

Pokud jste po spárování PIR čidla toto čidlo vypnuli, opět jej zapněte. Na dálkovém ovládání stiskněte symbol “zámek”, uslyšíte pípnutí sirény, dioda zčervená a alarm je aktivovaný (hlídací režim). Nyní vyvolejte pohyb u PIR čidla nebo od sebe oddělte dva díly čidla otevření. Takto by se měl spustit alarm. Pokud siréna houká a svítí dioda alarmu, je vše v pořádku. Na dálkovém ovládání stiskněte symbol “otevřený zámek” pro deaktivaci alarmu.

D. Uložení telefonních čísel do hlavní jednotky alarmu a závěrečný test

Do hlavní jednotky alarmu uložte telefonní čísla, na která bude alarm oznamovat (volat nebo odesílat SMS zprávu) poplach.

Z mobilního telefonu odešleme na telefonní číslo SIM karty vložené do alarmu SMS zprávu ve tvaru: kód alarmu (ten je z výroby 123456 a lze jej později změnit), poté křížek #, číslo pozice 51 (bude to první telefonní číslo z pěti), opět křížek #, vaše telefonní číslo (kam chcete posílat SMS nebo volat v případě poplachu) a znovu křížek #.

Příklad: na číslo SIM karty vložené v alarmu odelete: 123456#51#vaše tel. číslo#

Na hlavní jednotce alarmu problikne červeně dioda STATUS, změní se na zelenou barvu a na mobilní telefon přijde potvrzovací SMS zpráva, o uložení prvního telefonního čísla.

TESLA SecureQ i7 umožňuje uložení až 5 telefonních čísel, na která může zavolat nebo poslat SMS zprávu. Mění se číslo pozice telefonního císla (51, 52, 53, 54, 55) a také telefonní číslo, na které přijde upozornění (číslo manželky, dětí, souseda...). Telefonní čísla můžete kdykoliv přepsat, ale nelze je z alarmu vymazat.

UPOZORNĚNÍ:

Pokud potřebujete telefonní číslo(a) smazat, musíte alarm resetovat a provést celý postup spárování a zadání telefonních čísel od začátku (bod A).

Tlačítko RESET naleznete na zadní straně alarmu.

RESET - uvedení alarmu do továrního nastavení

Vypněte hlavní jednotku alarmu. Vyhledejte tlačítko RESET na zadní straně alarmu. Přidržte jej stisknuté, zapněte alarm a počkejte dokud nepípne siréna a nerozsvítí se obě diody. Nyní uvolněte tlačítko RESET a vypněte alarm. Alarm je nyní opět ve stavu v jakém jste jej zakoupili. Nyní je nutné všechny kroky zopakovat (bod A).

Závěrečný test správného nastavení alarm systému - vyvolání poplachu

Na dálkovém ovládání stiskněte symbol “zámek”, rozpojte magnet nebo proved'te pohyb před PIR senzorem (vyvolejte poplach). Pokud je vše v pořádku, siréna houká a je voláno vaše telefonní číslo a přišla SMS zpráva. Nyní alarm opět deaktivujeme.

Pokud test neproběhl úspěšně, udělali jste během nastavování chybu a bude nutné celý postup nastavení zopakovat.

Protože není možné volat a odeslat SMS zprávu ve stejný okamžik tak po spuštění sirény přijde nejdříve SMS zpráva a poté alarm zavolá. Toto chování v pořádku (pokud poplach deaktivujete do cca 10 vteřin od jeho spuštění, alarm volat vůbec nebude).

POPIS LED DIOD

POWER: napájení alarmu

STATUS: stav alarmu

MONITOR: pokud je aktivní funkce odposlechu, je rozsvícena i dioda Monitor.

ALARM: pokud je siréna v provozu, svítí zároveň dioda sirény

RELAY: pokud jsou zapojeny dva výstupy relé na hlavní jednotce, dioda relé se rozsvítí.

SPEAKER: pokud je reproduktor v hlavní jednotce alarmu v provozu, bude svítit dioda Output3 což znamená, že můžete se základnou vést hovor

OUT1/OUT2: pokud je výstup 01 alarmu pod napětím (+5V), rozsvítí se dioda OUT 1; Pokud je výstup 02 alarmu pod napětím (+5V), rozsvítí se dioda OUT 2

ČÁST 2

další možnosti nastavení alarm systému

Pokud potřebujete využít alarm systém naplno, věnujte pozornost druhé části uživatelského manuálu.

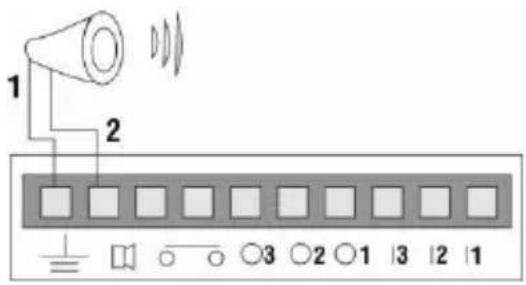

Připojení sirény k alarmu

Připojte černý drát k uzemnění (GND) a červený drát k siréně.

1 2 3 2 1 3 2 1

1 Černý drát
2 Červený drát

Připojení drátových senzorů

1 Pro připojení drátových senzorů jsou k dispozici tři konektory. Vstupy jsou nezávislé a nejsou kódovány jako různé zóny. Když jsou senzory aktivovány, alarm odešle SMS zprávu: Wired Activated (1\~3) (drátové čidlo aktivováno (číslo čidla)).
2 Senzory musí být typu NO (v normálním stavu otevřené).
3 Na jeden vstup může být použito více senzorů, pokud budou jejich kontakty k alarmu připojeny sériově.
4 Na vstupy alarmu může být připojen libovolný počet drátových senzorů, pokud jejich celkový odpor nepřekročí 220 ohmů.

1 2 3

1, 2, 3 - drátové snímače

Připojení spínaných přístrojů (domácí spotřebiče)

K dispozici jsou tři výstupy s otevřeným kolektorem (01,02 a 03) a jedno interní relé je s možností ovládání telefonem. Interní relé je aktivováno, pokud se objeví alarm a může být deaktivováno/znovu aktivováno prostřednictvím telefonních příkazů nebo SMS zpráv, například pro rozsvícení externího svítidla.

Pozor!

Kontakty relé jsou dimenzovány na proud 6 A, není tedy možno přímo připojit spotřebič nad příkon 1 000 W (dojde k poškození kontaktů). Připojení spotřebiče s vyšším příkonem (např. přímotopu) je nutno řešit pomocí externího stykače nebo výkonového relé.

max. 1 000 W 220 V

Výstupy s otevřeným kolektorem mohou být použity přímo, pokud to zařízení dovolí, nebo mohou řídit relé. Připojte antiparalelní diodu k cívce relé. Tyto výstupy mohou být řízeny pouze telefonními příkazy nebo SMS zprávami.

Vysvětlivky ke kabeláži, pro ovládání domácích spotřebičů

a. Dva žluté vodiče AC pro připojení k domácím spotřebičům.
b. GND (uzemnění), +12V DC vodič pro připojení ke zdroji stejnosměrného proudu 12V DC (napájecí adaptér).

Konfigurace alarmu

Na zadní straně alarmu se nachází 10 přípojných míst s označením:

GND; SIREN; RELAY1; RELAY2; SPEAKER(O3); O2; O1; I3; I2; I1

I1, I2, I3: 3 konektory pro linkový vstup, každý konektor může být propojen se zemí nebo otevřen pro aktivaci poplachu.

01; 02: 2 výstupní konektory lze ovládat hovory nebo SMS za účelem nastavení. Pokud se výstup na těchto konektorech zvýší, rozsvítí se diody OUT 1 nebo OUT 2 (amatéři by měli tuto funkci používat s opatrností!).

SPEAKER (03): tento konektor je pro hlasový výstup (reproduktor), přičemž jeho druhý konec připojte k uzemnění. Tyto konektory mohou být řízeny telefonními příkazy nebo SMS zprávami. Když je tato funkce k dispozici, rozsvítí se dioda OUT 3 na panelu.

Ikony pro relé a relé 2: Tyto dva konektory se uzavřou 3 minuty po nahlášení poplachu. Pomocí nich můžete zahájit napájení např. kamery při sepnutí alarmu, funkce je možno deaktivovat pomocí příkazu 16#1# nebo kdykoliv zasláním SMS nebo vytočením čísla (94#1# nebo 94#0#).

Ikona sirény: Tento výstup poskytuje signální tón sirény a je třeba k němu sirénu připojit, přičemž druhý kabel od sirény se připojuje k uzemnění.

GND: uzemnění

Popis signálních LED diod na předním panelu

Světlo LED diody svítí červeně 20 sekund po zapnutí přístroje, přičemž po tuto dobu k němu mohou být připojována bezdrátová čidla. Pokud je překódování čidla úspěšné, červená dioda zabliká. Po 20 sekundách se dioda rozbliká oranžově. V této době vyhledává GSM síť. Pokud oranžová nepřestává blikat znamená to, že je chybně vložena SIM karta nebo že je GSM síť nedostupná nebo její signál je slabý. Pokud dioda svítí souvisle zeleně indikuje, že na SIM kartě není uloženo žádné telefonní číslo. Pokud je vše v pořádku, LED

dioda se rozbliká zeleně (CELKOVÁ AKTIVACE) nebo se rozbliká rychle zeleně (ČÁSTEČNÁ AKTIVACE) nebo zůstane svítit nepřerušovanou zelenou barvou (DEAKTIVACE). Pokud dojde k poplachu, rozbliká se LED dioda červeně a alarm začne rozesílat SMS a vytáčet čísla.

Jak uložit do alarm systému telefonní čísla a SMS zprávy?

TESLA SecureQ i7 je možno pohodlně ovládat také pomocí vašeho smartphone

Android – TESLA SecureQ i7 (Google Play) nebo iPhone – TESLA SecureQ i7 (App Store)

1. Zasláním zprávy do alarmu můžete nastavit 5 skupin telefonních čísel a sedm druhů SMS zpráv.

Formát příkazu je vždy: heslo#kód operace#obsah#

Například:

123456#51#13905950001# uloží do alarmu telefonní číslo pro první skupinu.

123456#52#13905950002# uloží do alarmu telefonní číslo pro druhou skupinu.

123456#53#13905950003# uloží do alarmu telefonní číslo pro třetí skupinu.

123456#54#13905950004# uloží do alarmu telefonní číslo pro čtvrtou skupinu.

123456#55#13905950005# uloží do alarmu telefonní číslo pro pátou skupinu.

1. K dispozici je sedm přednastavených druhů SMS zpráv, které však můžete změnit. Prvních pět zpráv je pro nastavení bezdrátových detektorů pro zóny 1-5. Šestá zpráva je pro bezdrátové detektory zón 6-16. Sedmá zpráva je pro drátové porty I1, I2, I3.

Když sepne první bezdrátový senzor, bude odeslána SMS zpráva: Wireless Activated (01) (Bezdrátové čidlo aktivováno (01))
Když sepne druhý bezdrátový senzor, bude odeslána SMS zpráva: Wireless Activated (02) (Bezdrátové čidlo aktivováno (02))
Když sepne třetí bezdrátový senzor, bude odeslána SMS zpráva: Wireless Activated (03) (Bezdrátové čidlo aktivováno (03))
Když sepne čtvrtý bezdrátový senzor, bude odeslána SMS zpráva: Wireless Activated (04) (Bezdrátové čidlo aktivováno (04))
Když sepne pátý bezdrátový senzor, bude odeslána SMS zpráva: Wireless Activated (05) (Bezdrátové čidlo aktivováno (05))
Když sepne šestý až šestnáctý bezdrátový senzor, bude odeslána SMS zpráva: Wireless Activated (i); i=6-16 (Bezdrátové čidlo aktivováno (i); i=6-16)
Když sepne sedmý drátový senzor, bude odeslána SMS zpráva: Wire Activated (i); i=1-3 Drátové čidlo aktivováno (i); i=1-3, pro porty alarmu 1 až 3.

1. Do alarmu můžete poslat zprávu pro přepsání stávajících sedmi druhů SMS. Každá zpráva může mít maximálně 24 znaků anglické abecedy.

■ 123456#81#Predni dvere otevreny# uloží první SMS zprávu, která je odeslána po

sepnutí prvního bezdrátového detektoru

■ 123456#82#Prostredni dvere otevreny# uloží druhou SMS zprávu, která je odeslána po sepnutí druhého bezdrátového detektoru
■ 123456#83#Zadni dvere otevreny# uloží třetí SMS zprávu, která je odeslána po sepnutí třetího bezdrátového detektoru
■ 123456#84#Predni okno otevreno# uloží čtvrtou SMS zprávu, která je odeslána po sepnutí čtvrtého bezdrátového detektoru
■ 123456#85#Zadni okno otevreno# uloží pátou SMS zprávu, která je odeslána po sepnutí pátého bezdrátového detektoru
■ 123456#86#Prostredni okno otevreno# uloží do alarmu šestou až šestnáctou zprávu, která je odeslána po sepnutí šestého bezdrátového detektoru
■ 123456#87#Vstup na pudu otevren# uloží sedmou SMS zprávu, která je odeslána po sepnutí drátového detektoru na portech 1 až 3

Jak otestovat hlavní jednotku alarmu?

Když hlavní jednotku alarmu zapnete a ta je neaktivovaná, bude na ní souvisle svítit zelená LED dioda. Pomocí dálkového ovladače nebo odesláním SMS zprávy (123456#1#1#) můžete alarm přepnout do aktivovaného stavu, přičemž LED dioda začne blikat zeleně.

1. V aktivovaném režimu s blikající zelenou diodou LED propojte vstupní porty (I1, I2, I3)
   nebo připojený drát odpojte nebo aktivujte kterýkoliv bezdrátový detektor nebo stiskněte nouzové tlačítko na dálkovém ovladači. Alarm by měl automaticky odeslat SMS zprávu a vytočit některé z uložených čísel
2. SMS zpráva je odeslána ještě před vytáčením telefonního čísla. Pokud byla funkce SMS deaktivována nebo omezena, dojde pouze k vytočení telefonních čísel. Pomocí dálkového ovladače můžete tento proces ukončit.
3. V případě spuštění poplachu dojde k vytočení telefonních čísel, můžete na hovor přímo odpovědět bez nutnosti zadávání hesla a na dálku poplach vypnout nebo přístroj prénastavit. Stiskem 3#1# spustíte sirénu a stiskem 3#0# ji vypnete; stiskem 4#1# můžete odposlouchávat co se v místnosti děje a stiskem 4#0# odposlech ukončíte; stiskem 93#1# můžete prostřednictvím alarmu mluvit na vetřelce, přičemž stiskem 93#0# tuto funkci vypnete.
4. Když nastane poplach a dojde k vytočení telefonních čísel, můžete na hovor přímo odpovědět bez nutnosti zadávání hesla a na dálku ukončit vytáčení dalších čísel. Stačí pouze na telefonu stisknout tlačítka 1#1# nebo 1#2#, čímž přepnete alarm zpět do aktivovaného režimu.
5. Když nastane poplach, můžete, v případě že jste poblíž, vypnout alarm i pomocí dálkového ovladače.
6. Přístroj má vnitřní baterii a v případě výpadku a následně při obnovení napájení z elektrické sítě pošle zprávu ‘external power failure’ nebo ‘external power recovery’.

Výdrž nové baterie v hlavní jednotce alarmu je přibližně 12 hodin. Tato doba je závislá na způsobu jakým alarm ovládáte v době výpadku napájení a použitém

Jak můžete ovládat alarm systém TESLA SecureQ i7?

Pro ovládání můžete využít smartphone aplikaci, dálkové ovládání nebo ovládací povely:

1. Odesláním SMS na číslo SIM karty, která je uvnitř přístroje. Odešlete do alarmu SMS ve tvaru: 123456# a za znak # vložte některý z ovládacích povelů

2. Vytočte číslo SIM karty, která je uvnitř přístroje. Zavolejte na číslo alarmu a zadejte heslo 123456# a za znak # vložte některý z ovládacích povelů:

Přehled ovládacích povelů

Kód	Funkce	Kód	Funkce
1#1#	Úplná aktivace*(všechna čidla pracují)	1#2#	Částečná aktivace (část čidel pracuje)
1#0#	Deaktivace*(všechna čidla nepracují)
21#1#	Zapnutí varovného tónu pro aktivaci vnějšího alarmu	21#0#	Vypnutí varovného tónu pro aktivaci vnějšího alarmu
22#1#	Zapnutí varovného tónu pro aktivaci vnitřního alarmu	22#0#	Vypnutí varovného tónu pro aktivaci vnitřního alarmu
23#1#	Zapnutí varovného tónu při deaktivaci alarmu	23#0#	Vypnutí varovného tónu při deaktivaci alarmu
27#(00-99)#	Zpoždění alarmu (10 sekund)	28#(00-99)#	Nastavení zpoždění (hodnota: 00-99)
Zpoždění nemůže být nastaveno pro čidla, která pracují nepřetržitě jako např. kouřové čidlo nebo SOS tlačítko
3#1#	Okamžitý zvukový signál	3#0#	Vypnutí zvuku
4#1#	Aktivace naslouchání(tlačítko telefonu)*	4#0#	Vypnutí naslouchání (tlačítkem telefonu)
11#1#	Aktivace sirény při poplachu*	11#0#	Vypnutí sirény při poplachu
12#1#	Odeslání SMS při poplachu*	12#0#	Neodesílaní SMS při poplachu
15#1#	Vytočení čísla při poplachu*	15#0#	Jen poplach bez vytáčení čísel
16#1#	Deaktivovat sepnutí relé do 3 minut při poplachu	16#0#*	Aktivovat sepnutí relé do 3 minut při poplachu*
30##	Zobrazit stav aktivace/deaktivace každé zóny (pouze pomocí SMS příkazů)
31#--#	Změnit heslo. Zadání nového hesla (1-6 bit).
38#--#	Aktivace alarmu pro zónu (bezdrátové zóny: 1-16; drátové zóny: 21-23) Poznámka: pro aktivaci každé zóny
39#--#	Deaktivace alarmu pro zónu (bezdrátové zóny: 1-16; drátové zóny: 21-23) Poznámka: pro deaktivaci každé zóny
50##	Zobrazení čísel přednastavených do hlavní jednotky alarmu (ovládání pouze s pomocí SMS příkazů)
51#--#	Telefonní číslo první skupiny (0-15bit)	52#--#	Telefonní číslo druhé skupiny (0-15bit)
53#--#	Telefonní číslo třetí skupiny (0-15bit)	54#--#	Telefonní číslo čtvrté skupiny (0-15bit)
55#--#	Telefonní číslo páté skupiny (0-15bit)
80##	Zobrazení přednastavených SMS
81#--#	Zpráva první skupiny (0-24bit)	82#--#	Zpráva druhé skupiny (0-24bit)
83#--#	Zpráva třetí skupiny (0-24bit)	84#--#	Zpráva čtvrté skupiny (0-24bit)
85#--#	Zpráva páté skupiny (0-24bit)	86#--#	Zpráva šesté skupiny (0-24bit)
87#--#	Zpráva sedmé skup. (0-24bit)
90##	Zobrazení stavu výstupu
91#1#	Nastavení výstupu 1 na vysoko	91#0#	Nastavení výstupu 1 na nízko
92#1#	Nastavení výstupu 2 na vysoko	92#0#	Nastavení výstupu 2 na nízko
93#1#	Povolit telef. hovor (výstup 3)	93#0#	Zakázat telef. hovor (výstup 3)
94#1#	Nastavení relé na propojeno	94#0#	Nastavení relé na odpojeno
95#1#	Nastavit poplach při otevření vstupu 1	95#0#	Nastavit poplach pokud je vstupní linka 1 uzemněna (GND)*
96#1#	Nastavit poplach při otevření vstupu 2	96#0#	Nastavit poplach pokud je vstupní linka 2 uzemněna (GND)*
97#1#	Nastavit poplach při otevření vstupu 3	97#0#	Nastavit poplach pokud je vstupní linka 3 uzemněna (GND)*

Poznámka:

A. Ve výše uvedené tabulce znamená symbol ‘ * ’ standardní nastavení.
B. U výše popsaných telefonních operací znamená jedni pípnutí, že zadání bylo správné,

dlouhé pípnutí znamená, že věta byla zadána úspěšně a dvě krátká pípnutí znamenají, že zadání selhalo a je třeba to zkusit znovu.

C. U výše popsaných SMS operací obdržíte po odeslání řídícího příkazu potvrzovací zprávu v některé z následujících podob:

DisArm, Sms:ON, Phone:ON,Siren:ON, Center Tel:OFF, Arm Center Tel:OFF, DisArm Center Tel:OFF. Podle této SMS zprávy zjistíte aktuální stav hlavní jednotky (aktivováno, deaktivováno, alarm).

D. Pomocí odeslání příkazu si lze ověřit aktuální stav přístroje.

E. Když dojde k selhání externího napájení, alarm odešle pro informaci SMS zprávu "Power changer off". Po obnovení externího napájení, alarm odešle pro informaci SMS zprávu "Power changer on".

Jak přidat více čidel?

K hlavní jednotce alarmu můžete přidat další senzory nebo čidla, jako například bezdrátová dveřní čidla, PIR senzory, detektory plynu a kouře a další.

1 Přidané senzory spolupracují s režimy jako Celková aktivace, tak Částečná aktivace:

Při aktivaci GSM modulu LED dioda na hlavním panelu alarmu na 20 sekund zčervená. V této době můžete zapnout další senzory nebo čidla a zablikání červené diody vám potvrdí, že byly s hlavní jednotkou úspěšně spárovány. Režim kódování skončí automaticky po 20 sekundách a alarm se přepne do pracovního režimu, přičemž LED dioda na něm se nejprve změní ve žlutou a následně na zelenou.

2 Přidání senzorů vnitřní ochranné zóny (čidla v této zóně pracují, když je aktivní režim Celková aktivace; pokud je alarm v režimu Částečná aktivace, vnitřní čidla nepracují:

Při aktivaci GSM modulu LED dioda na přístroji dočasně zčervená. Stiskněte na jednu sekundu tlačítko RESET. LED dioda nyní na 20 sekund změní barvu na oranžovou. Tímto je signalizováno, že se alarm nachází v režimu učení kódů vnitřní ochranné zóny. V této době můžete zapnout další senzory nebo čidla vnitřní ochranné zóny a zablikání červené diody vám potvrdí, že byly s hlavní jednotkou úspěšně spárovány. Režim kódování skončí automaticky po 20 sekundách a alarm se přepne do pracovního režimu, přičemž LED dioda na něm se nejprve změní na oranžovou (vyhledání GSM sítě) a následně v zelenou.

Poznámka

Pokud jsou k hlavní jednotce připojeny čtyři bezdrátové senzory pro zóny 1 až 4, pak nově přidaný senzor bude v alarmu veden jako pátá zóna.

Důležité informace k provozu TESLA SecureQ i7

• Je možné dokoupit další přídavná čidla a přidat je snadno do systému
• Každé nové čidlo se musí spárovat s hlavní jednotkou alarmu
• Alarm má záložní baterii a při výpadku i obnovení proudu odešle SMS zprávu. Výdrž nové baterie v hlavní jednotce alarmu je přibližně 12 hodin.
• Doporučujeme změnit tovární kód alarm systému v zájmu vlastní bezpečnosti.

SLEDUJTE NÁS NA INTERNETU

Potřebujete poradit s nastavením a provozem TESLA SecureQ i7?

Kontaktujte nás www.tesla-electronics.eu

ZÁRUČNÍ OPRAVA

Pro záruční opravu kontaktujte prodejce, u kterého jste TESLA produkt zakoupili.

Záruka se NEVZTAHUJE při:

• použití přístroje k jiným účelům
• elektromechanickém nebo mechanickém poškození způsobeném nevhodným použitím
• škodě způsobené přírodními živly jako je voda, oheň, statická elektrina, přepětí, atd.
• škodě způsobené neoprávněnou opravou
• nečitelném sériovém číslu přístroje

PROHLÁŠENÍ O SHODĚ

My, INTER-SAT LTD, org. složka, prohlašujeme, že toto zařízení je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na www.tesla-electronics.eu.

Tento produkt splňuje požadavky Evropské Unie.

Pokud je tento symbol přeškrtnutého koše s kolem připojen k produktu, znamená to, že na produkt se vztahuje evropská směrnice 2002/96/ES. Informujte se prosím o místním systému separovaného sběru elektrických a elektronických výrobků. Postupujte prosím podle místních předpisů a staré výrobky nelikvidujte v běžném domácím odpadu. Správná likvidace starého produktu pomáhá předejít potenciálním negativním důsledkům pro životní prostředí a lidské zdraví.

Vzhledem k tomu, že se produkt vyvíjí a vylepšuje, vyhrazujeme si právo na úpravu uživatelského manuálu.

Aktuální verzi tohoto uživatelského manálu naleznete vždy na www.tesla-electronics.eu.

Design a specifikace mohou být změněny bez předchozího upozornění, tiskové chyby vyhrazeny.

SK

Vážený zákazník,

d'akujeme, že ste si vybral GSM alarm systém TESLA SecureQ i7.

1. Bezdrôtový detektor pohybu (PIR čidlo)

Vložte batérie (4x 1,5V AAA) do PIR čidla, zapnite ho a počas Režimu párovanie snímačov (A) pred ním pohnite rukou. Diódy na ústredni prebliknú (POWER a ALARM) a snímač bude spárovaný s alarmom. PIR čidlo vypnite a spárujte bezdrôtové čidlo otvorenia.

2. Bezdrôtové čidlo otvorenia

Vložte batériu do čidla, priložte oba diely k sebe a počas Režimu párovania snímačov (A) od seba tieto dva diely oddial'te. Diódy na ústredni prebliknú (POWER a ALARM), pípne siréna a snímač bude spárovaný s alarmom. Vypnite čidlo a spárujte dial'kové ovládanie.

3. Dial'kové ovládanie

Počas Režimu párovanie snímačov (A) stlačte na dial'kovom ovládači symbol "zvončeka" pre automatické spárovanie s hlavnou jednotkou alarmu. Tento postup opakujte pre d'alšie tri dial'kové ovládania.

1. 2. 3 4

Pripojte čierny drôt k uzemnenie (GND) a červený drôt k siréne.

1 2 3 2 1 3 2 1

1 Čierny drôt
2 Červený drôt

Připojení drátových senzorů

1, 2, 3 - drôtové snímače

Prehl'ad ovládacích povelov

Kontaktujte nás www.tesla-electronics.eu

ZÁRUČNÁ OPRAVA

Aktuálnu verziu tohto používatel'ského manuálu nájdete vždy na www.tesla-electronics.eu.
