MS600 - GPS Navitel - Bezplatný návod na obsluhu

Typ produktu	GPS navigácia
Značka	Navitel
Model	MS600
Displej	5-palcový TFT, 800×480 pixelov
Procesor	MStar MSB2531, 800 MHz Cortex-A7
RAM	128 MB DDR3
Interné úložisko	8 GB
Externé úložisko	microSDHC až 32 GB
Operačný systém	Linux
GPS čipset	MSR2112, 66-kanálové vyhľadávanie/22-kanálové sledovanie
GPS citlivosť	-165 dBm
Presnosť polohy	10 m (2D RMS), 5 m s WAAS
Batéria	Li-Pol 1200 mAh, nabíjateľná
Reproduktor	8 Ohm / 1.5 W
Audio výstup	3.5 mm mini jack
Konektivita	Mini-USB, microSD slot
Anténa	Keramická vnútorná, 18.4×18.4×2 mm
Obsah balenia	Držiak do auta (na čelné sklo), stylus, nabíjačka do auta 12/24V, Mini-USB kábel, ochranné puzdro, používateľská príručka, záručný list
Prevádzková teplota	0 až +35°C
Skladovacia teplota	+5 až +45°C
Vlhkosť	5% až 90% (bez kondenzácie)

Často kladené otázky - MS600 Navitel

Moje zariadenie sa nezapína. Čo mám robiť?

Najprv sa uistite, že je zariadenie nabité. Pripojte ho k zdroju napájania a počkajte aspoň 5 minút. Stlačte a podržte tlačidlo napájania na 8 sekúnd. Ak sa stále nespustí, skúste pripojiť nabíjačku a spustiť znova. Ak problémy pretrvávajú, kontaktujte podporu.

Prečo sa moje zariadenie vypne hneď po spustení?

Toto pravdepodobne indikuje kriticky nízku úroveň batérie. Systém sa vypne, aby sa predišlo strate údajov. Nabite zariadenie aspoň na 5 minút pred opätovným zapnutím a počas používania nechajte nabíjačku pripojenú.

Ako môžem zlepšiť príjem GPS signálu?

Uistite sa, že je zariadenie umiestnené na mieste s jasným výhľadom na oblohu. Vyhýbajte sa tunelom, viacposchodovým budovám, hustým mestským oblastiam a elektromagnetickým zdrojom. Ak sa dlho nepoužívalo, môže trvať dlhšie, kým nájde vašu polohu.

Batéria sa rýchlo vybíja. Je to normálne?

Životnosť batérie je ovplyvnená teplotou. V chladnom prostredí sa batéria vybíja rýchlejšie. Toto je normálne. Ak dôjde k rýchlemu vybitiu pri izbovej teplote, batéria môže vyžadovať výmenu.

Zariadenie nerozpoznáva moju microSD kartu. Čo môžem urobiť?

Uistite sa, že je karta úplne vložená v správnej orientácii. Skúste kartu otestovať v inom zariadení, či nie je poškodená. Znovu vložte kartu a reštartujte zariadenie. Uistite sa, že je karta správne naformátovaná (odporúča sa FAT32).

Ako aktualizovať mapy na Navitel MS600?

Stiahnite a nainštalujte Navitel Navigator Update Center na vašom PC. Pripojte zariadenie ako USB flash disk. Program rozpozná vaše zariadenie a ponúkne dostupné aktualizácie máp a softvéru. Postupujte podľa pokynov na obrazovke.

Môžem používať GPS počas nabíjania?

Áno, zariadenie môžete používať počas nabíjania. Odporúča sa nechať adaptér pripojený počas prevádzky, aby sa zabránilo vybitiu batérie. Zabezpečte primerané vetranie, aby nedošlo k prehriatiu.

Ako vyčistiť displej?

Pred čistením zariadenie vypnite. Použite mäkkú handričku bez chĺpkov. Nepoužívajte papierové obrúsky ani abrazívne materiály, ktoré by mohli poškriabať obrazovku. Vyhnite sa prílišnému tlaku.

Čo mám robiť, ak nie je zvuk?

Skontrolujte, či je hlasitosť zvýšená v nastaveniach navigačného programu. Tiež sa uistite, že zvuk nie je stlmený. Ak používate slúchadlá, skontrolujte pripojenie. Ak stále nie je zvuk, reproduktor môže byť chybný.

Môžem nastaviť trasu manuálne bez GPS signálu?

Áno. Môžete manuálne nastaviť začiatočný aj cieľový bod na mape. Klepnite na bod na mape, vyberte 'Kurzor', potom nastavte ako začiatok alebo cieľ. GPS prijímač musí byť vypnutý pre manuálne nastavenie začiatočného bodu.

NÁVOD NA OBSLUHU MS600 Navitel

Osobné navigačné zariadenie NAVITEL MS600

Držiak na čelné sklo

Stylus

Adaptér do auta 12/24 V

Užívatelská príručka

Záručný list

NAVITEL

Bezpečnostné informácie

1. Prispôsobte si všetky nastavenia pred začiatkom jazdy. Je vysoko nebezpečné obsluhovať zariadenie a konfigurovať jeho nastavenia pri šoférovaní. Pokial potrebujte upravit nastavenia navádzania alebo parametrov zariadenia, mali by ste svoje auto zaparkovať na bezpečnom mieste s ohľadom na dopravné predpisy.
2. Zoznámte sa s plánovanou trasou pred jazdou. Pokial' ste prepočuli hlasový povel a potrebujete sa pozriet na obrazovku pre jeho zistenie, uistite sa najskôr, či je to s ohľadom na dopravnú situáciu bezpečné.
3. Je možné, že navigačné dáta a hlasové pokyny nebudú v súlade s reálnym stavom vozovky alebo dopravnými obmedzeniami. Vždy venujte pozornosť stavu vozovky, dopravnému značeniu a priechodom pre chodcov.
4. Nepoužívajte navigáciu ako nástroj presného merania rýchlosti a vzdialenosti.
5. Kvalita príjmu satelitného signálu môže kolísať vzhľadom k pozícií zariadenia vo vozidle. Kvalita signálu môže byť slabšia vo vnútri tunelu, blízko viacpodlažných budov alebo v husto zastavanej oblasti. Určité poveternostné podmienky, ako hustá hmla, môžu negatívne pôsobit’ na kvalitu príjmu signálu.

6. Môže sa stať, že nebude možné prijímať GPS signály blízko elektromagnetických zdrojov alebo vo vnútri budov.

7. Ak ste zariadenie dlhšiu dobu nepouživali, bude určenie pozície trvať dlhšiu dobu aj napriek tomu, že prijímač GPS má dobrý príjem signálu.

8. Venujte zvláštnu pozornosť, kam umiestňujete zariadenie. Neinštajuje ho tam, kde by mohlo prekážať vo funkčnosti airbagov alebo vadiť vo výhláde na vozovku.
9. Pri umiestňovaní držiaka na predné sklo vášho vozidla dbajte na čistotu povrchu. Plocha by mala byť očistená od prachu, nečistôt a dálších nečistôt, pod samotnou prisavkou by taktiež nemali byť žiadne bubliny, ktoré môžu nepriaznivo ovplyvnovať priliehavosť držiaka. Za akékolľvek škody na zariadení a dálších objektoch vo vnútri vozidla spôsobené odlepením držiaka je celkovo zodpovedný užívateľ a nemôžu byť kryté zárukou.
10. Nevystavujte zariadenie dlhodobému pôsobeniu slnečného žiarenia a vysokým teplotám. Prehriatie batérie môže spôsobit explóziu.
11. Nevystavujte zariadenie vlhkosti a náhlym zmenám teplôt, ktoré môžu spôsobit kondenzáciu vody v zariadení a spôsobit jeho poškodenie. Pokial' bolo zariadenie vystavené vlhkosti, nezapínajte ho, kým celkom nevyschne.
12. Akýkolvek zásah, úprava a otváranie zariadenia sú zakázané, pretože môžu spôsobit' nesprávne fungovanie zariadenia a v extrémnych prípadoch spôsobit' jeho poškodenie. Akékolvek opravy zariadenia môžu byt' uskutočňované len autorizovanou osobou.

NAVITEL

VYUŽITIE ZARIADENIA – NAVITEL MS600

1. Zariadenie je napojené zo vstavanej Li-Pol batérie, ktorá môže explodovať alebo uvolňovať toxické látky pri nesprávnom spôsobe používania. Nevystavujte zariadenie nárazom, ani ho nepoužívajte v blízkosti výbušných látok a plynov.
2. Počas nabíjania zaistite normálne podmienky ventilácie pre napájací adaptér, pretože počas tohto procesu dochádza k jeho zahrievaniu. Nezakrývajte adaptér papierom alebo d'alšími objektmi, ktoré môžu zhoršit ventiláciu.
3. Nepoužívajte velmi velkú silu pri čistení displeja a d'alších častí zariadenia. Nepoužívajte papierové obrúsky alebo d'alšie tvrdé materiály, ktoré môžu poškriabať zariadenie. Používajte iba mäkkú handričku.
4. Prípustná teplota okolitého prostredia v prevádzkovom režime: 0 až +35 °C. Skladovacia teplota: +5 až +45 °C. Relatívna vlhkost: 5% až 90% bez kondenzácie (25 °C).

Používanie zariadenia vo vozidle

Držiak na čelném skle a adaptér do auta sú dodávané ako súčast balenia.

Držiak na čelné sklo

UPOZORNENIE! Opatrne zvolte, kam držiak umiestníte. Neumiestňujte držiak na čelné sklo tak, že by mohol obmedzovať výhlad vodiča. Pokiaľ má čelné sklo vozidla zabudované vyhrievanie alebo UV ochranu, môže byť kvalita príjmu signálu nižšia ako obyčajne.

Nastavenie držiaka na čelné sklo

Najskôr odstráňte ochrannú fóliu z prísavného držiaka. Potom zvolte vhodné miesto pre uchytenie držiaka. Uistite sa, že priestor je očistený od prachu, nečistôt a vlhkosti, a potom upevnite prísavný držiak na čelné sklo. Za bežných podmienok prísavný držiak drží zariadenie bezpečne. Ak ho však necháte pripevnený cez noc, pevnost uchytenia sa môže znížit' v dôsledku kondenzácie vlhkosti spôsobenej poklesom teploty. Z tohto dôvodu, aby sme predišli poškodeniu zariadenia a držiaka, odporúčame odstránit' zariadenie a držiak z čelného skla.

NAVITEL

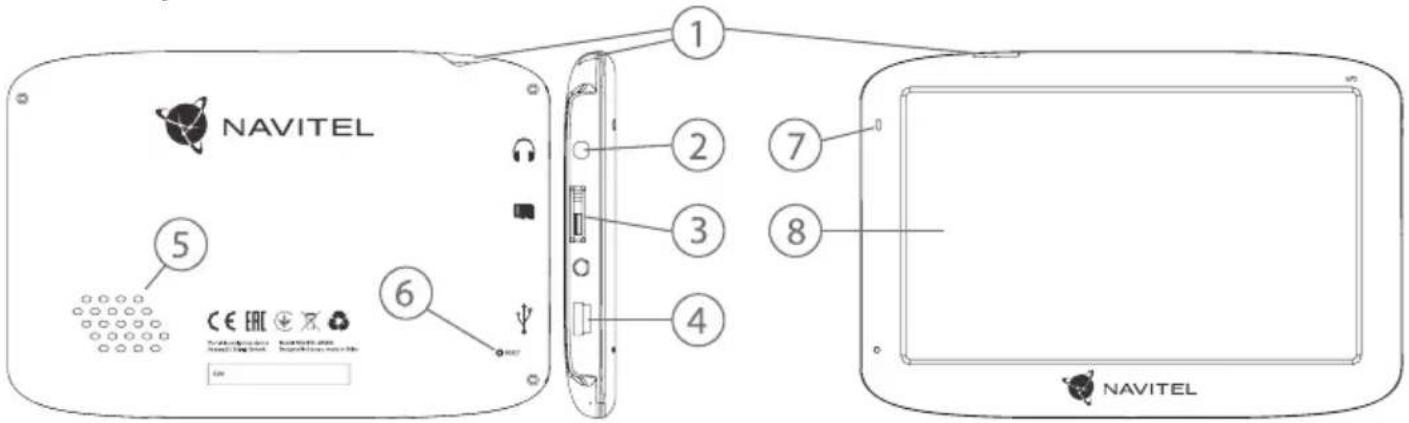

Vonkajší vzhľad

1. Tlačidlo On/Off.
2. 3.5 mm mini jack audio konektor.
3. microSD slot.

4. Mini-USB port.

5. Reproduktor.

6. Tlačidlo pre resetovanie.
7. Indikátor stavu batérie.
8. Displej.

Chyby a riešenia problémov

- Je možné, že stav nabitia batérie zariadenia je kriticky nízky. V takomto prípade ho systém automaticky vypne, aby tak predišiel kompletnému vybitiu batérie, ktoré môže spôsobit' stratu dát. Predtým, ako sa zariadenie pokúsite znovu zapnút, nabite ho aspoň 5 minút a nechajte adaptér pripojený behom následnej prevádzky zariadenia.

Rýchle vybitie batérie

- Batéria sa ovel'a rýchlejšie vybíja v chladnom prostredí.

Batéria sa nenabíja

• Skontrolujte, či je adaptér pripojený do zásuvky;
• Uistite sa, že používate originálny adaptér a nie adaptér z iného zariadenia;

- Vo veľmi teplom prostredí je možné, že sa batériu nepodarí nabit.

Zvuk nefunguje

- Uistite sa, že máte zapnutý zvuk v nastavení programu;

- Uistite sa, že hlasitost' nie je príliš nízka.

Zariadenie nerozpoznalo microSD kartu

• Uistite sa, či je karta úplne vložená do odpovedajúceho slotu a zapadla na svoje miesto;
• Skontrolujte, či nie je karta vložená nesprávne;
• Skontrolujte, či nie je karta poškodená. Skúste ju použit' v inom zariadení;
• Vyberte a vložte kartu spät. Reštartujte zariadenie;
• Riad'te sa manuálom k vašej karte.

Zložky nie je možné kopírovať

• Skontrolujte, že pripojenie medzi vaším PC/laptop a zariadením je v poriadku;
• Využitie pamäte zariadenia môže byť nadmerné a môže vyžadovať odstránenie nepotrebných súborov.

NAVITEL

Údržba zariadenia

• Nevystavujte zariadenie vysokej vlhkosti a teplotám;
• Chráňte zariadenie pred slnečným a UV žiarením;
• Nepokladajte nič na zariadenie;
• Nevystavujte zariadenie nárazom;
• Nevystavujte zariadenie vlhkosti a náhlym zmenám teplôt, ktoré môžu viest' ku kondenzácii vody vo vnútri zariadenia a spôsobit' jeho poškodenie. Ak bolo zariadenie vystavené vlhkosti, nezapínajte ho, pokial' nebude úplne vysušené;
• Displej zariadenia je veľmi náchylný k poškriabaniu. Nedotýkajte sa displeja ostrými predmetmi. Ako ochranu proti poškriabaniu, môžete použit ochrannú fóliu;
• Nikdy displej nečistite, ak je zariadenie zapnuté. Na čistenie používajte iba mäkkú handričku;
• Na čistenie displeja nepoužívajte papierové obrúsky alebo utierky;
• Nepokúšajte sa sami rozoberať alebo opravovať zariadenie, mohlo by to viest k úrazu a rovnako tak aj k nesprávnemu fungovaniu zariadenia. Zároveň to bude mať za následok ukončenie záruky.

Bezpečná jazda

• Ak sa používa vo vozidle, bezpečná jazda je výhradnou zodpovednosťou vodiča. Je nebezpečné používať ovládacie prvky aplikácie pri jazde;
• Tieto pravidlá boli v prvom rade vytvorené tak, aby sa zabránilo spôsobeniu škôd na živote alebo zdraví tretích osôb, poškodeniu ich majetku a domácich zvierat, a tiež poškodzovaniu životného prostredia;
• Kedykol'vek zastavíte vozidlo, vždy použite ručnú brzdu. Udržujte ručnú brzdu funkčnú tak, aby zamedzila akémukol'vek možnému pohybu vozidla;
• Vždy parkujte vaše vozidlo na otvorenom a dobre vetranom priestore;
• Udržujte hlasitost' vo vozidle relatívne nízku tak, aby ste počuli všetko, čo sa deje mimo vozidla;
• Nemanipulujte so zariadením, ak by vás to mohlo rušit pri šoférovaní.

NAVITEL s.r.o. týmto prehlasuje, že zariadenie NAVITEL MS600 je kompatibilné so smernicou RED 2014/53/EÚ.

Úplné znenie Prehlásenia o zhode je k dispozícii na nasledujúcej internetovej adrese:

www.navitel.cz/sk/declaration_of_conformity/ms600

Vlastnosti

Systémové špecifikácie
Procesor MStar MSB2531 800 MHz, Cortex-A7
Operačná památ 128 MB, DDR3
Externý slot microSDHC až 32 GB
Interné úložisko 8 GB
Operačný systém Linux
Základné parametre
Displej 5" TFT, 800×480
Reproduktor 8 Ohm / 1.5 W
Typ batérie 1200 mAh, nabijatel'na
Parametre GPS
GPS MSR2112 32PIN-QFN
Frekvencia 1.575 GHz
Počet kanálov 66 kanálov (vyhľadávanie pozície)/22 kanálov (záznam stopy)
C/A CODE Frekvencia čipu 1.023 MHz
Citlivost -165 dBm

Presnost' polohy 10 m, 2D RMS; 5 m 2D RMS, WAAS aktivny
Rýchlost'	0.1 m/s
Frekvencia aktualizácie	1 Hz
Čas obnovy 0.1 s
Horúci štart 2 s (autonómny)
Teplý štart	32 s (autonómny)
Studený štart	35 s (autonómny)
Max. nadm. výška	18 000 m
Max. rýchlost'	515 m/s
Anténa	Interná keramická anténa: 18.4 mm × 18.4 mm × 2 mm
NMEA	NMEA 0183 štandard v3.01 a spätne
Prenosová rýchlost'	115 200 bps
Port COM1

Poznámka. Charakteristiky zariadenia a jeho vonkajší vzhľad môžu byť modifikované výrobcom bez predchádzajúceho upozornenia.

NAVITEL

Úvod

K základným vlastnostiam aplikácie Navitel Navigator patrí: určenie a zobrazenie aktuálnej pozície na mape, automatické i ručné zadávanie bodov trasy, plánovanie trasy, rôzne možnosti vyhladávania objektov, výpočet a zobrazenie informácií o ceste a mnoho d'alších.

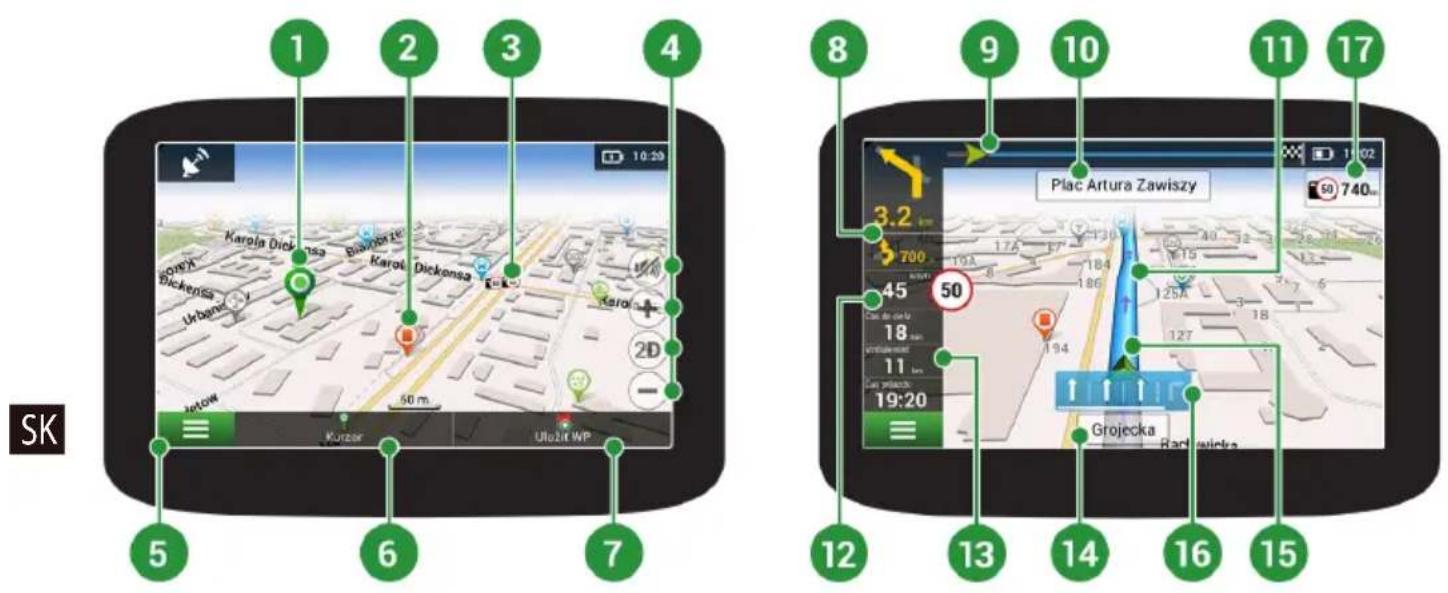

Rozhranie programu

1	Bod na mape	Krátkym kliknutím na mapu označíte bod, s ktorým sa dá d'alej pracovať pomocou tlačidiel “Kurzor” a “Uložiť WP” bod.
2	Bod záujmu (POI)	Toto je príklad ako sú zobrazované body záujmu (POI) v programe. Rôzne kategórie POI majú rôzne ikony, rovnako tak každá kategória obsahuje mnoho typov ikon ako napríklad nákupné centra, značkové obchody, čerpacie stanice atd'.
3	Upozornenie na trase (SPEEDCAM)	Jedná sa o príklad ako sú zobrazované na mape ikony funkcie Upozornenie na trase (SPEEDCAM). Upozornenie zahrňa údaje o meranej rýchlosti, radaroch, nebezpečných križovatkách, spomaľovacích prahoch a dálších typoch potenciálnych prekážok na ceste.
4	Funkčné tlačidlá Tieto tlačidlá ovládajú zobrazenie mapy (2D / 3D), zoomovanie a nastavenie hlasitosti.
5	Hlavné menu Kliknutím	na toto tlačidlo otvoríte hlavné menu programu.
6	Kurzor	Toto tlačidlo je dostupné iba pokial’je na mape zvolený nejaký bod. Kliknutím na toto tlačidlo otvoríte obrazovku “Moja trasa”, kde môžete so zvoleným bodom d'alej pracovať.
7	Uložiť WP	Toto tlačidlo je dostupné iba pokial’na mape zvolíte nejaký bod. Kliknutím na toto tlačidlo bod uložíte ako cieľový bod.
8	Nasledujúci manéver	Označenie vzdialenosti k dvom nasledujúcim manévrom. Kliknutím na znázornenie manévru otvoríte dialógové okno s množstvom nastavení.
9	Panel trasy Tento panel určuje uplynulú a zostávajúcu časť trasy.
10	Ulica nasledujúca po manévri	Názov ulice nasledujúcej po manévri. Berte prosím na vedomie, že ak sú splnené určité podmienky, budú namiesto panelu ulice nasledujúcej po manévri zobrazené nasledujúce jazdné pruhy.

NAVITEL

11	Trasa	Aktívna trasa. Ak je zapnutá funkcia Dopravné Info, trasa je rôzne sfarbená, čo zodpovedá rôznym úrovniam hustoty premávky. Inak je trasa vždy modrá.
12	Rýchlost'	Limit rýchlosti cesty sa zobrazí vedla aktuálnej rýchlosti. Ak je limit prekročený do 10 km / h, políčko s aktuálnou rýchlostou sa sfarbí do oranžova. Ak je limit prekročený o viac ako 10 km / h, políčko s aktuálnou rýchlostou sa sfarbí do červena. Ak chcete toto nastavenie zmenit, prejdite do Menu > Nastavenia > Upozornenia > Pokuta za rýchlost'.
13	Informačný panel	V základnom nastavení zobrazuje súbor ukazovatelov, ktoré poskytujú informácie o zostávajúcom čase do ciel'a, vzdialenosti do ciel'a a čase príchodu. Výber ukazovatelov je možné menit'.
14	Aktuálna ulica	Názov aktuálnej ulice (aktívne iba ak je naviazané spojenie so satelitmi). Pokial' mapa neobsahuje informácie o názve danej ulice, je namiesto toho zobrazený smer pohybu (Sever, Juh, Západ a Východ).
15	GPS kurzor Ukazuje aktuálnu pozíciu zariadenia, keď je GPS prijímač zapnutý.
16	Nadchádzajúce manéver	Indikátor zobrazuje nadchádzajúce manéver vrátane vzdialenosti zostávajúce k danému manévru.
17	Upozornenie na trase	Vodič je upozornený na vzdialenost' od najbližšieho dopravného značenia a odpočítavanie sa spustí pri priblížení vozidla. Ked' sa blížite, program zobrazí odpočítavanie na najbližší kameru, dopravnú značku alebo značenie.

Trasa k zvolenému bodu na mape

Trasu môžete nastaviť do bodu, ktorý si nájdete a označíte na mape, a potom ho nastavíte ako cieľový bod s tým, že ako počiatočný bod trasy sa berie aktuálna pozícia zariadenia podľa GPS. Pre vytvorenie trasy kliknite v mape pre označenie bodu, vyberte "Kurzor" [1], a potom "Podľme!" [2]. Program ponúka 3 alternativne trasy s približnú vzdialenosť a čas do cieľa bodu [3]. Stlačením „Podľme!“ a nasledovatí trasy.

Navádzanie na presnú adresu

Pre vytvorenie trasy k bodu, ktorého adresu poznáte, zvolte "Menu" v lavom dolnom rohu obrazovky [4] > "Nájst" [5] > "Podla adresy", a potom stlačte "Vyberte krajinu" [6] a vložte jej názov [7]. Pre skrytie klávesnice stlačte ikonu v pravej hornej časti obrazovky. Vyberte požadovanú krajinu [8]. Možnosti "Vyberte mesto", "Vyberte ulicu" a "Vyberte číslo budovy" sa aktivujú iba v prípade, ak boli vyplnené predchádzajúce polia [9]. Po vyplnení všetkých informácií sa objekt zobrazí na mape [10]. Stlačte "Podme!". Program ponúka 3 alternatívne trasy. Vyberte trasu a stlačte tlačidlo «Podme!» [11]. Teraz môžete nasledovať po trase [12].

NAVITEL

Obr. 4 Obr. 5 Obr. 6

Manuálne nastavenie všetkých bodov trasy

Pre plánovanie trasy, kde sú počiatočné a cieľové body nastavené manuálne, najprv zvolte na mape bod, ktorý má byť počiatočný a stlačte "Kurzor" [1], čím sa zobrazí obrazovka "Moja trasa". Kliknite na informačný panel v spodnej časti obrazovky [2]. Stlačte "Nastaviť štart" na obrazovke "Vlastnosti" [3]. GPS prijímač musí byť vypnutý. Bod bude označený na mape ako počiatočný bod. Zvolte cieľový bod na mape: kliknite na mapu pre označenie bodu, stlačte "Kurzor" [4] a potom "Podme!" na obrazovke "Moja trasa" [5]. Program ponúka 3 alternatívne trasy. Vyberte trasu a stlačte tlačidlo „Podme!" [6].

K aktualizácii máp a aplikácie, rovnako k nákupu nových máp je potrebný špeciálny program, ktorý sme navrhli špeciálne pre tieto účely. Program si môžete stiahnuť zo sekcie "Downloads" na oficiálnej stránke NAVITEL®. Nižšie uvedené inštrukcie vám pomôžu naučit sa ako sa s ním pracuje.

1. Nainštalujte Navitel Navigator Update Center na váš počítač.
2. Pripojte navigačné zariadenie k počítaču.
3. Spustite Navitel Navigator Update Center [1].

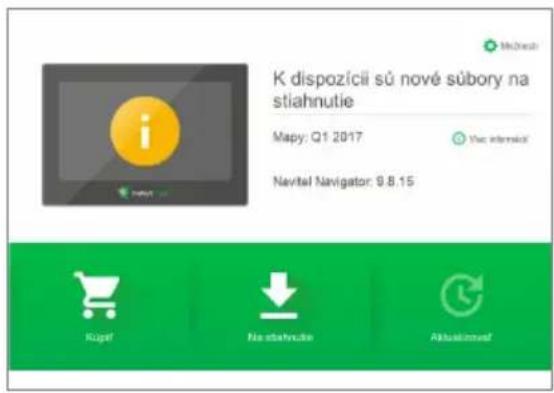

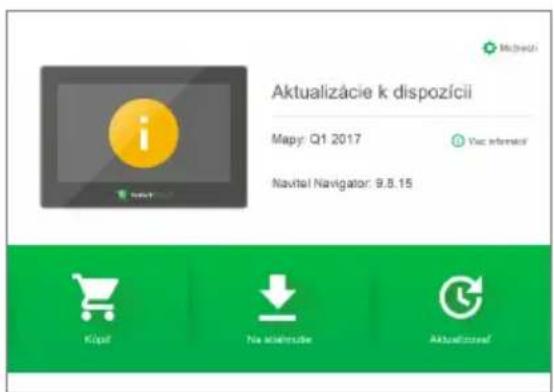

4. Ak je zariadenie správne pripojené, program ho detekuje. Ak sú k dispozícii aktualizácie, program vám navrhne, či chcete aktualizovat softvér, mapy alebo oboje [2].

Obr. 1 Obr. 2

NAVITEL

UPDATE CENTER - NAVITEL MS600

Počas aktualizácie máp budú staré mapy zmazané. Ak chcete pokračovať, stlačte tlačidlo "Aktualizovat" a potom tlačidlo "OK".

1. Navitel Navigator Update Center stiahne a nainštaluje požadované aktualizácie do vášho zariadenia.
2. V rámci programu si môžete stiahnuť prípadne dokúpít dálšie mapy stlačením tlačidiel "Na stiahnutie" alebo "Kúpít" [3].

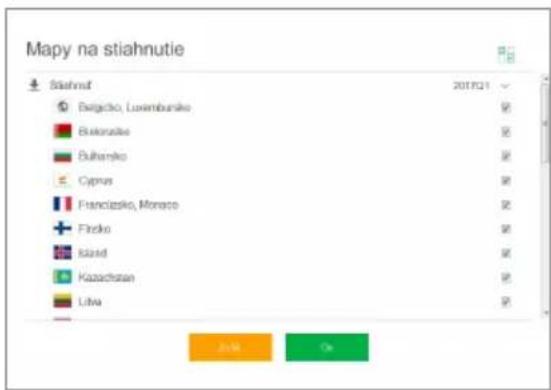

3. Ak si chcete stiahnuť d'alšie mapy, vyberte ich v ponuke a stlačte "OK" [4].

Obr. 3 Obr. 4

NAVITEL

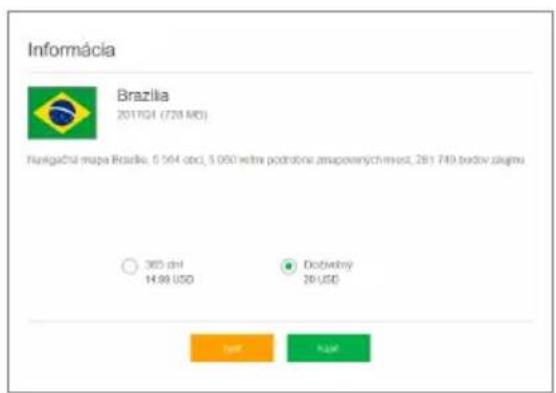

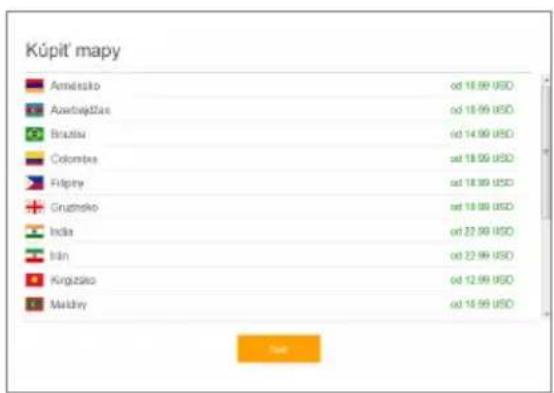

1. Ak si chcete kúpiť dálšie mapy, vyberte ich v ponuke, zvolte dĺžku predplatného a stlačte "Kúpiť" [5, 6].

Obr. 5 Obr. 6

1. Spustite Navitel Navigator na vašom zariadení.
