| Typ výrobku | Vstavaná umývačka riadu |
| Značka | Whirlpool |
| Model | ADP 321 IX |
| Farba | Nechrdzavejúca oceľ (IX) |
| Rozmery (V x Š x H) | 85 x 60 x 60 cm |
| Hmotnosť | 45 kg |
| Kapacita | 13 súprav riadu |
| Trieda energetickej účinnosti | E (EÚ 2019) |
| Spotreba energie na cyklus | 0.95 kWh |
| Spotreba vody na cyklus | 12 L |
| Hladina hluku | 49 dB(A) |
| Počet programov | 5 |
| Programy | Ekologický, Intenzívny, Normálny, Rýchly (45 min), Oplach a podržanie |
| Systém sušenia | Kondenzačné sušenie |
| Typ ovládania | Elektronické tlačidlá |
| Displej | LED indikátory |
| Prívod vody | Studená voda |
| Maximálna teplota vody | 60 °C |
| Nastaviteľný leštidlo | Áno |
| Indikátor doplnenia soli | Áno |
| Indikátor leštidla | Áno |
| Odložený štart | Áno (až 24 hodín) |
| Detská poistka | Áno |
| Košík na príbor | Áno, odnímateľný |
| Nastavenie hornej nádoby | Výškovo nastaviteľná |
Často kladené otázky - ADP 321 IX WHIRLPOOL
Otázky používateľov k ADP 321 IX WHIRLPOOL
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Umývačky riadu vo formáte PDF zadarmo! Nájdite svoj návod ADP 321 IX - WHIRLPOOL a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. ADP 321 IX značky WHIRLPOOL.
NÁVOD NA OBSLUHU ADP 321 IX WHIRLPOOL
Umývací prostriedok a použitie umývačky, 42
Programy, 43
Špeciálne programy a Volitelné funkcie, 44
Poruchy a spôsob ich odstránenia, 46
Pred začatím používania produktu si dôkladne prečítajte pokyny. Obsahujú dôležité informácie týkajúce sa bezpečnej inštalácie, prevádzky a údržby. Tento návod na použitie uložte na bezpečné miesto pre prípad, že by ste doň potrebovali znova nahliadnut. V prípade predaja, darovania alebo premiestnenia spotrebiča dbajte na to, aby druhá strana spolu so spotrebičom dostala aj návod.
Spotrebič vyberte z obalu a uistite sa, či počas prepravy nedošlo k poškodeniu. Ak je spotrebič poškodený, kontaktujte predajcu a nepokračujte v inštalácii.
Počas používania umývačky riadu držiavajte nasledujúce opatrenia:
- Spotrebič je určený na umývanie domáceho riadu. Pri používaní sa riad'te pokynmi uvedenými v tomto návode.
- Tento spotrebič môžu používať deti vo veku 8 rokov a staršie a osoby so zníženými fyzickými, zmyslovými či mentálnymi schopnostami alebo nedostatkom skúseností a znalostí, ak sú pod dozorom alebo boli poučené o bezpečnom používaní spotrebiča a chápu riziká, ktoré sú s tým spojené. Deti sa so spotrebičom nesmú hrat.
- Čistenie a údržbu zo strany používatel'a nesmú vykonávať deti bez dozoru.
- Spotrebič nie je dovolené inštalovať v exteriéroch, a to dokonca ani na miestach, ktoré sú kryté. Vystavenie zariadenia dažđu a búrkam je mimoriadne nebezpečné.
• V blízkosti spotrebiča neskládujte horľavé materiály.
Voda v spotrebiči nie je pitná.
• V spotrebiči nepoužívajte rozpúšťadlá: hrozí nebezpečenstvo výbuchu!
- Dvierka nenechávajte v otvorenej polohe, pretože by mohlo dôjst k zakopnutiu.
- Na otvorené dvierka nekladte žiadne predmety, nesadajte si na ne a nestúpajte na ne, pretože môže dôjst k prevrhnutiu spotrebiča dopredu.
- Otvorené dvierka spotrebiča unesú iba hmotnosť naloženého zásobníka, ked' je vytiahnutý von.
- Po každóm cykle umývania a pred začatím čistenia spotrebiča z dôvodu prípravy na vykonávanie údržby, ako aj v prípade výskytu poruchy, zatvorte prívod vody do spotrebiča a zástrčku vytiahnite z elektrickej zásuvky.
- Vykonávanie opráv a technických úprav smú zabezpečovať výlučne kvalifikovaní technici.
- Pri odpájaní spotrebiča od elektrickej zásuvky vždy uchopte zástrčku. Net'ahajte za kábel.
• V záujme prevencie nebezpečenstva vzniku tržných rán treba počas montáže spotrebiča používať špeciálne rukavice.
- Počas používania je potrebné vhodným spôsobom zamedziť prístupu k zadnej strane spotrebiča, napríklad umiestnením zariadenia blízko k stene alebo nábytku.
-
Obalové materiály držte mimo dosahu detí. Obalové materiály nie sú určené na hranie.
• Nedovol'te detom hrat' sa so spotrebičom. -
Saponát, namáčací prostriedok a sol'skladujte mimo dosahu detí.
- Spotrebič je určený výlučne na použitie v domácnosti.
- Spotrebič nemožno používať, kým nie je dokončený proces inštalácie.
POKYNY TÝKAJÚCE SA UZEMNENIA
- Tento spotrebič musí byť uz Uzemnenie znižuje riziko zásahu elektrickým prúdom v prípade poruchy alebo nehody, kedže umožňuje viest elektrický prúd cestou najmenšieho odporu. Tento spotrebič je vybavený elektrickým káblom s uzemňovacím vodičom zariadenia a uzemňovacou zástrčkou.
- Zástrčku je potrebné zapojiť do vhodnej elektrickej zásuvky, ktorá je nainštalovaná a uzemnená v súlade so všetkými miestnymi zákonmi a nariadeniami.
- Na pripojenie spotrebiča k elektrickej zásuvke nepoužívajte predlžovacie káble, adapté a adaptérové zástrčky.
• Nesprávne pripojenie uzemňovacieho vodiča zariadenia môže viest'k riziku zásahu elektrickým prúdom.
- Ak máte pochybnosti o tom, či je spotrebič správne uzemnený, poradte sa s kvalifikovaným elektrikárom alebo zástupcom servisnej služby. Ak zástrčka spotrebiča nie je kompatibilná s elektrickou zásuvkou, neupravujte ju. Oslovte kvalifikovaného elektrikára a nechajte si nainštalovať vhodnú elektrickú zásuvku.
SPRÁVNE POUŽITIE
- Dbajte na to, aby bol po inštalácii zabezpečený prístup k napájaniu spotrebiča (hlavná zástrčka).
• Ked'nakladáte predmety, ktoré chcete umyt:
1 – ostré predmety uložte tak, aby nepoškodili tesnenie dvierok;
2-VYSTRAHA: Nože a iné príslušenstvá s ostrými hrotmi musia byť uložené v košíku na príbory tak, aby ich hroty alebo čepele smerovali nadol, alebo ich možno umiestniť do vodorovnej polohy tak, aby ostrý koniec smeroval preč od prednej strany spotrebiča.
- Používajte výlučne saponáty a namáčacie prísady určené na použitie v automatických umývačkách riadu.
- VÝSTRAHA: Niektoré saponáty určené na použitie v umývačkách riadu sú silne zásadité. V prípade požitia môžu byť mimoriadne nebezpečné. Zabráňte kontaktu s pokožkou a očami a ked' sú dvierka umývačky riadu otvorené, dbajte na to, aby sa do blízkosti umývačky nedostali deti. Po dokončení cyklu
Ak je napájací kábel poškodený, je potrebné zabezpečit výmenu u výrobcu, jeho servisného zástupcu alebo osoby s podobnou kvalifikáciou, aby nedošlo k vzniku nebezpečnej situácie.
- Počas inštalácie nesmiete napájací kábel nadmerne alebo nebezpečne ohýbať alebo m sehoštovat. Nehrajte sa s ovládacími prvkami.
- Umývačku riadů používajte iba na určený účel.
- Spotrebič pripojte k vodovodu pomocou súpravy nových hadíc. Staré súpravy hadíc neodporúčame používať opakovane.
- Maximálny počet súprav riadu je uvedený v brožúre s informáciami o produkte.
OCHRANA ŽIVOTNÉHO PROSTREDIA
- Tento spotrebič je vyrobený z recyklovatel'ného alebo opätovne použitel'ného materiálu. Zošrotovanie musí prebehnút v súlade s miestnymi nariadeniami týkajúcimi sa likvidácie odpadu. Pred zošrotovaním nezabudnite odrezať napájací kábel, aby nebolo možné spotrebič znova použit.
- Podrobnejšie informácie týkajúce manipulácie s týmto produktom a jeho recyklácie vám poskytnú miestne úrady zodpovedné za triedený zber odpadu alebo pracovníci obchodu, v ktorom ste spotrebič kúpili.
sa
LIKVIDÁCIA OBALOVÉHO MATERIÁLU
- Obal je vyrobený zo 100 % recyklovatel'ného materiálu a je označený recyklačným symbolom. Jednotlivé časti obalového materiálu nie je dovolené ponechávať vol'ne pohodené v prírode. Ich likvidácia musí prebehnút v súlade s nariadeniami miestnych úradov.
• Smernica Európskeho parlamentu a Rady 2012/19/EÚ o odpade z elektrických a elektronických zariadení (OEZZ) stanovuje, že domáce spotrebiče sa nemajú likvidovať s bežným tuhým komunálnym odpadom. Vyradené spotrebiče by sa mali zberať osobitne s ciel’om optimalizovať náklady na opätovné využitie a recykláciu materiálov, ktoré sa nachádzajú v zariadeniach, a zároveň zabrániť potenciálnemu poškodeniu životného prostredia a verejného zdravia. Preškrtnutý symbol smetného koša, ktorý sa nachádza na všetkých produktoch, pripomína majitel’om ich záväzky v súvislosti s triedeným zberom
odpadov. Ďalšie informácie týkajúce sa správnej likvidácie domácich spotrebičov poskytnú majiteľom príslušné verejné úrady alebo predajcovia spotrebičov.
HU FONTOS BIZTONSÁGI FIGYELMEZTETÉSEK
- Skontrolujte, či nie ste schopní poruchu odstránit' sami (vid' Poruchy a spôsob ich odstránenia).
- Opätovne uvedte do chodu umývací program, s ciel'om overit', či bola porucha odstránená.
- V prípade negativneho výsledku sa obráťte na Servisnú službu alebo na autorizovaného technika;
Nikdy sa neobracajte so žiadost'ou o pomoc na autorizovaných technikov.
Pri hlásení poruchy uved'te:
- druh poruchy;
• model zariadenia (Mod.);
• výrobné číslo (S/N).
Tieto informácie sú uvedené na štítku s technickými údajmi, umiestnenom na zariadení. (vid' Popis zariadenia).
EN Product Data (product fiche)
| Opis výrobku | |
| Značka | WHIRLPOOL |
| Model | ADP 321 |
| Kapacita počtu štandardných súprav riadu (1) | 10 |
| Trieda energetickej účinnosti na stupnici A+++ (najnižšia spotreba) až D (vysoká spotreba) | A+ |
| Ročná spotreba energie v kWh (2) | 237 |
| Spotreba energie štandardného umývacieho cyklu v kWh | 0.83 |
| Spotreba energie vo vypnutom stave vo W | 0.5 |
| Spotreba energie v režime ponechania v zapnutom stave vo W | 5.0 |
| Ročná spotreba vody v litroch za rok (3) | 2800 |
| Trieda účinnosti sušenia na stupnici od G (minimálna účinnosť) až po A (maximálna účinnosť) | A |
| Dĺžka programu pri štandardnom umývacom cykle v minútach | 180 |
| Dĺžka režimu ponechania v zapnutom stave v minútach | 12 |
| Emisa hluku v dB(A) re 1 pW | 49 |
| Vstavaný spotrebič | Nie |
| 1) Informácie uvedené na štítku a v informačnom liste sa vzťahujú na štandardný umývací cyklus. Tento program je vhodný na umývanie bežne znečisteného riadu. Jedná sa o najúčinnejší program z hl’adiska kombinovanej spotreby energie a vody. Štandardný umývací cyklus korešponduje s cyklom Eco. | |
| 2) Na základe 280 štandardných umývacích cyklov pri použití studenej vody a spotreby v režime nízkej spotreby energie. Skutočná spotreba energie závisí na tom, ako je spotrebič používaný. | |
| 3) Na základe 280 štandardných umývacích cyklov. Skutočná spotreba vody závisí na tom, ako je spotrebič používaný. | |
Pri prenášaní udržujte zariadenie podľa možností vo zvislej polohe; v prípade potreby ho môžete nakloniť na zadnú stranu.
Pripojenie k rozvodu vody
Prispôsobenie elektrického rozvodu a rozvodu vody pre inštaláciu musí vykonať kvalifikovaný pracovník.
Prívodná hadica a vypúšťacia hadica vody musia byť nasmerované doprava alebo dolava, aby bola umožnená čo najlepšia inštalácia. Hadice nesmú byť ohnuté alebo pritlačené umývačkou.
Pripojenie hadice pre prívod vody
- Hadicu je potrebné pripojit' ku prípojke vody s veľkostou 3/4" typu plyn, so studenou alebo teplou vodou (max. 60 °C).
- Nechajte vodu odtiect, až kým nebude priezračná.
- Riadne priskrutkujte prívodnú hadicu a otvorte ventil.
Ak dlžka prívodnej hadice nebude dostatočná, obrátte sa na špecializovanú predajnu alebo na autorizovaného technika (vid Servisná služba).
Tlak v rozvode vody sa musí pohybovať v rozmedzí hodnôt uvedených v tabulke Technických údajov; v opačnom prípade by sa mohlo stať, že umývačka nebude fungovať správne.
Dbajte na to, aby hadica nebola príliš ohnutá alebo stlačená.
Pripojenie vypúštacej hadice k odpadovému potrubiu
Pripojte vypúšťaciu hadicu do odpadového potrubia s minimálnym priemerom 2 cm. (A)
Prípojka vypúštacej hadice sa musí nachádzat' vo výške od 40 do 80 cm od podlahy alebo od plochy, na ktorej je uložená umývačka.
S ciel'om zaručit, aby nedochádzalo k vytopeniu, umývačka:
- je vybavená systémom, ktorý preruší prívod vody v prípade porúch alebo úniku vody dovnútra umývačky.
Niektoré modely sú vybavené tiež prídavným bezpečnostným zariadením New Acqua Stop, ktoré zaručuje ochranu proti vytopeniu aj v prípade pretrhnutia prívodnej hadice.
UPOZORNENIE: NEBEZPEČNÉ NAPÄTIE!
Prívodná hadica vody nesmie byť v žiadnom prípade prerezaná, pretože obsahuje súčasti pod napätím.
- zásuvka je uzemnená a že vyhovuje normám;
- zásuvka je schopná zniest maximálnu záťaž odpovedajúcu menovitému príkonu zariadenia, uvedenému na štítku s menovitými údajmi, umiestnenom na vnútornej strane dvierok (vid'kapitola Popis umývačky);
- napájacie napätie odpovedá hodnotám uvedeným na štítku s technickými údajmi, umiestnenom na vnútornej strane dvierok;
- zásuvka je kompatibilná so zástrčkou zariadenia. V opačnom prípade požiadajte o výmenu zástrčky autorizovaného technika (vid'Servisná služba); nepoužívajte predlžovacie šnúry ani rozvodky.
Po inštalácii zariadenia musia kábel elektrického napájania a zásuvka elektrického rozvodu zostat’ lahko prístupné.
Kábel nesmie byt ohnutý ani stlačený.
V prípade poškodenia musí byť napájací kábel vymenény výrobcom alebo strediskom Servisnej služby, aby sa predišlo akémukol’vek riziku. (Vid'Servisná služba)
Firma neponesie žiadnu zodpovednosť za následky spôsobené nerešpektovaním uvedených pokynov.
Ustavenie a vyrovnanie do vodorovnej polohy
- Umiestnite umývačku na rovnú a pevnú plochu. Výrovnajte zariadenie do vodorovnej polohy odskrutkovaním alebo zaskrutkovaním predných nožičiek. Dokonalé vyrovnanie do vodorovnej polohy zabezpečí stabilitu zariadenia a zamedzí vzniku vibrácií a hluku.
- Po vstavaní umývačky prilepte pod drevenú policu priesvitný samolepiaci pás, chrániaci policu pred prípadným kondenzátom.
- Je možné umiestniť umývačku tak, aby sa bočnými stenami alebo zadnou stenou dotýkala priľahlého nábytku alebo steny. Tento model umývačky môže byť tiež zasunutý pod dlhú pracovnú dosku (vid Montážne pokyny).
- Výška zadnej nožičky sa nastavuje hexagonálnym puzdrom červenej farby, nachádzajúceho sa v spodnej čelnej časti, v strede umývačky, pomocou klůča s hexagonálnym otvorom s veľkostou 8 mm. Otáčaním v smere hodinových ručičiek sa výška zvyšuje a otáčaním proti smeru hodinových ručičiek sa výška znížuje. (vid návod pre vstavanie, priložený k dokumentácii)
Upozornenia pre prvé umývanie
Po inštalácii odstráňte tampóny umiestnené na košoch a pridržiavacie gumy na hornom koši (sk sú súčastou).
Nastavenie dekalcifikátora vody
Pri prvom naplnení nádržky dekalcifikátora je potrebné použit vodu a následne je potrebné pridat' približne 1 kg soli; je úplne bežné, že určité množstvo vody vytečie.
Používajte len špecifickú sol' pre umývačky riadu.
Ak nenaplníte zásobník soli, môžete poškodit dekalcifikátor vody hrevný článok.
| Technické údaje | |
| Rozmery | Šírka 45 cmVýška 85 cmHábka 60 cm |
| Kapacita 10 štandardných súprav riadu | |
| Tlak vody v prívodnom potrubí | 0,05 ÷ 1 MPa ( 0,5 ÷ 10 bar)7,25 – 145 psi |
| Napájacie napätie Vii štítok s menovitými údajmi | |
| Celkový príkon Vii štítok s menovitými údajmi | |
| Poistka Vii štítok s menovitými údajmi | |
| Toto zariadenie je v zhode s nasledujúcimi smernicamiEurópskej únie:-93/68/EEC (CE Marking)-2006/95/EC (Low Voltage)-2004/108/EC (Electromagnetic Compatibility)-2009/125/EC (Comm. Reg. 1016/2010) (Ecodesign)-2010/30/EC (Energy Labelling)-2011/65/EC (RoHS)-2012/19/CE | |

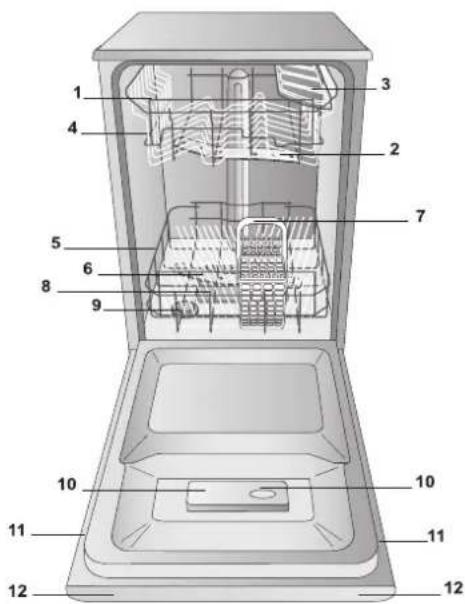

Celkový pohl'ad
- Horný kôš
- Horné ostrekovacie rameno

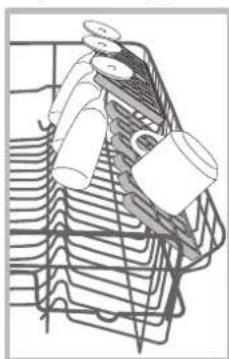

- Sklopné držiaky

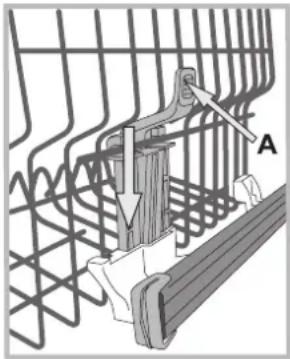

- Mechanizmus nastavenia výšky koša

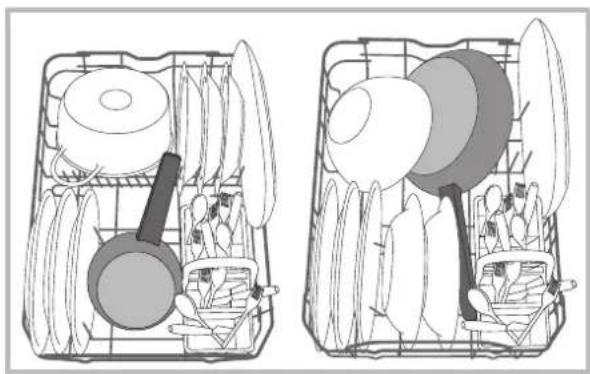

- Dolný kôš
- Spodné ostrekovacie rameno
- Košík na príbory
- Umývací filter
- Nádobka na sol'
- Nádobky na umývací prostriedok a nádržka na leštidlo
- Štítok s technickými údajmi
- Ovládací panel

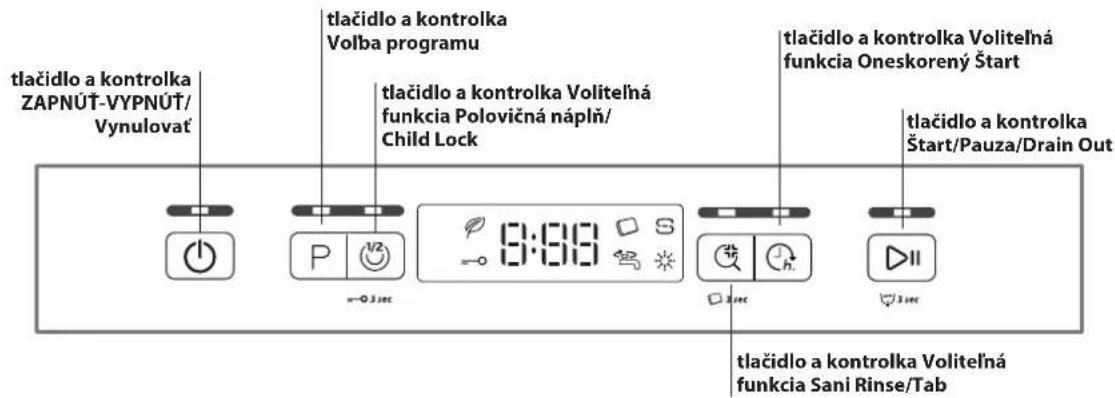

Ovládací panel

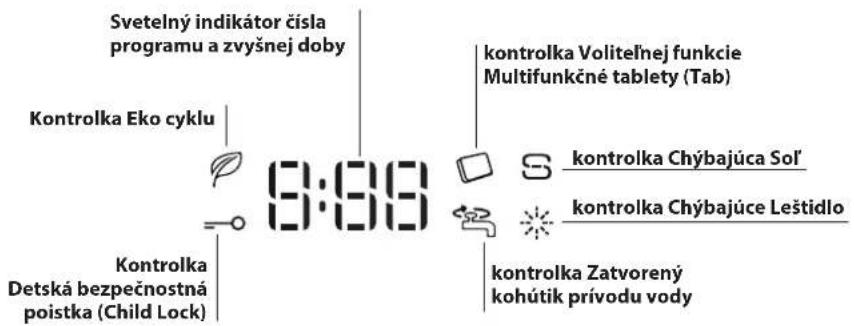

Displej
Používajte len špecifické umývacie prostriedky pre umývačky riadu. Nepoužívajte kuchynskú alebo priemyselnú sol. (Dodržujte pokyny uvedené na obale).
Ak používate viacúčelový prostriedok, aj tak sa odporúča pridat' sol', obzvlášť v prípade, ked'je voda tvrdá alebo velmi tvrdá. (Dodržujte pokyny uvedené na obale).
Ak nebude pridaná sol' ani leštidlo, je celkom zrejmé, že kontrolky CHÝBAJÚCA SOL' a CHÝBAJÚCE LEŠTIDLO zostanú rozsvietené i nadalej.
Dávkovanie regeneračnej soli
Použitie soli zabráni vytvoreniu VODNÉHO KAMEŇA na riade a na funkčných častiach umývačky.
* Je dôležité, aby nádobka na sol' nebola nikdy prázdna.
* Je dôležité nastavit tvrdost vody.
Nádobka na sol'sa nachádza v spodnej časti umývačky (vid'Popis) a je potrebné ju naplnit:
- ked'na ovládacom paneli bliká kontrolka CHÝBAJÚCE SOL;
- vid autonómia uvedená v tabulke tvrdosti vody.
Odporúča sa vykonať tento úkon pri každom doplňovaní soli.
Dostatočne dotiahnite uzáver, aby sa do nádobky na sol' počas umývania nedostal umývací prostriedok (mohlo by tak dôjst k trvalému poškodeniu dekalcifikátora).
Ked'je potrebné doplnit'sol, odporúča sa urobit to pred zahájením umývania.
Nastavenie podla tvrdosti vody
Na dosiahnutie dokonalej činnosti zmäkčujúceho dekalcifikátora je nevyhnutné nastaviť ho v závislosti na tvrdosti dodávanej vody. Potrebný údaj o tvrdosti vody je možné získat od organizácie, ktorá sa zaoberá dodávkou pitnej vody. Nastavená hodnota odpovedá priemernej tvrdosti vody.
- Zapnite umývačku tlačidlom ZAPNUTIE/VYPNUTIE
• Vypnite ju tlačidlom ZAPNUTIE/VYPNUTIE - Držte stlačené tlačidlo START/PAUSE 15 sekúnd, až kým nebudete počut pípnutie.
• Zapnite umývačku tlačidlom ZAPNUTIE/VYPNUTIE - Na displeji sa zobrazí číslo úrovne aktuálnej volby a kontrolka soli.
- Stlačte tlačidlo P a zvolte požadovanú úroveň tvrdosti (vid'tabul'ka tvrdosti).
• Vypnite ju tlačidlom ZAPNUTIE/VYPNUTIE
• Nastavenie bolo ukončené!
| Tabulka tvrdosti vody | Priemerná autonómia nádobka na sol pri 1 umývacom cykle denne | |||
| úroveň | ° dH ° fH mmol/l mesiace | |||
| 1 | 0 - 6 0 - 10 | 0 - 1 7 mes | acov | |
| 2 | 6 - 11 | 11 - 20 | 1,1 - 2 | 5 mesiacov |
| 3 | 12 - 17 | 21 - 30 | 2,1 - 3 | 3 mesiacov |
| 4 | 17 - 34 | 31 - 60 | 3,1 - 6 | 2 mesiacov |
| 5 | 34 - 50 | 61 - 90 | 6,1 - 9 | 2/3 týždne |
| Od 0 ° f do 10 ° f sa odporúča nepoužívať sol.Pri nastavení 5 môže dôjst’ k predíženiu doby. (° dH = tvrdost’ v nemeckých stupňoch - ° fH = tvrdost’ vo francúzskych stupňoch - mmol/l = milimol/liter) | ||||
Dávkovanie leštidla
- ked' na ovládacom paneli/displeji bliká kontrolka/symbol CHÝBAJÚCE LEŠTIDLO
- ked' sa optický indikátor, ktorý sa nachádza na dvierkach nádobky „E“, zmení z tmavého na priesvitný.
Ak nie ste spokojní s výsledkom sušenia, je možné zmeniť dávkovanie leštidla. Otáčajte regulátorom „F“. Je možné nastaviť až do max. 4 základných úrovní, v závislosti na modeli umývačky. Nastavená hodnota odpovedá priemernej úrovni.
- ak je na riade modrastý povlak, nastavte nízku hodnotu (1-2)
- ak sú na riade kvapky alebo škvrny vodného kameňa, nastavte vyššiu hodnotu (3-4).
SK
Rady
Pred plnením odstráňte z riadu zvyšky jedla a vylejte z pohárov a z nádob tekutiny, ktoré v nich zostali. Oplachovanie pod tečúcou vodou nie je potrebné.
Riad umiestnite tak, aby zostal bez pohybu, a aby sa neprevrátil. Nádoby musia byť umiestnené otvorom nadol a konkávne alebo konvexné časti musia byť umiestnené do šikmej polohy, aby sa voda mohla dostať k všetkým povrchom a potom z nich odtiect.
Dávajte pozor na to, aby pokrievky, rukoväte, panvice a tácne nebránili otáčaniu ostrekovacích ramien. Malé predmety umiestnite do košíka na príbory.
Plastový riad a panvice z nepril'navého materiálu majú tendenciu viac zachytávať kvapky vody a preto bude stupeň ich osušenia nižší ako stupeň osušenia keramického alebo ocel'ového riadu.
L'ahké predmety (ako napríklad plastové nádoby) musia byť podľa možností umiestnené do horného koša, a to tak, aby sa nemohli pohybovať.
Po naplnení koša sa uistite, či sa môžu ostrekovacie ramená volne otáčat.
Spodný kôš
Do spodného koša je možné ukladať hrnce, pokrievky, taniere, šalátové misy, príbory, atd. Taniere a velké pokrievky je potrebné umiestniť po krajoch koša.
Odporúča sa umiestniť značne znečistený riad do spodného koša, pretože v tejto časti sú prúdy vody energickejšie a umožňujú dosiahnuť lepšie výsledky umývania.

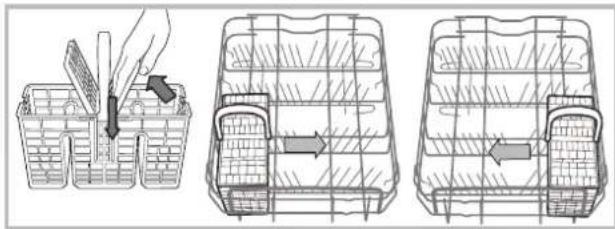

Košík na príbory
Košík na príbory je vybavený hornými mriežkami pre lepšie umiestnenie príborov. Musí byť umiestnený výhradne v prednej časti spodného koša.
Sklopné držiaky je možné umiestnit do troch rôznych výšok
kvôli optimalizácii umiestnenia riadu v priestore koša.
Poháre na stopke je možné umiestnit stabilne na sklopné držiaky, zasunutím stopky pohára do príslušných pozdlžnych drážok.
Kvôli optimalizácii sušenia nastavte sklopné držiaky tak, aby mali väčší sklon. Pre zmenu sklonu nadvihnite sklopný držiak, mierne ho posuňte a umiestnite do požadovanej polohy.
Nastavenie výšky horného koša
Horný kôš je výškovo nastavitelný: jeho horná poloha umožňuje umiestnenie nespratného riadu do spodného koša; spodná poloha umožňuje využiť priestor sklopných držiakov a vytvorit viac priestoru smerom nahor.
Silno odporúčame nikdy nenastavovať výšku v okamihu, keď je zásobník naložený.
NIKDY nezdvíhajte alebo nespúštajte kôš len na jednej strane.
Ak je kôš vybavený systémom Lift-Up (vid'obrázok), zdvihnite kôš tak, že ho uchopíte za boky a pohnete s ním smerom nahor. Pre návrat do spodnej polohy stlačte páky (A) na bokoch koša a sprevádzajte ho pri pohybe nadol.
Nevhodný riad
• Drevený príbor a riad.
- Chúlostivé dekorované poháre, riad od umeleckých remeselníkov a riad, ktorý je súčastou antikvariátu. Ich dekorácie totiž nie sú odolné.
- Časti zo syntetického materiálu, ktorý nie je teplotne odolný.
• Medený a cínový riad.
- Riad znečistený popolom, voskom, mazacím tukom alebo atramentom.
Dekorácie na skle, kusy hliníka a striebra by mohli mať počas umývania tendenciu zmeniť farbu a zosvetliť sa. Aj niektoré druhy skla (napr. kryštálové predmety) by sa po opakovaných umývaniach mohli stať matnými.
Škody na skle a riade
Príčiny:
• Druh skla a postup výroby skla.
- Chemické zloženie umývacieho prostriedku.
- Teplota vody odpovedajúca príslušnému oplachovaciemu programu. Rada:
- Používajte len poháre a porcelán so zárukou od výrobcu, ktorý ich vyhlasuje za umývatelné v umývačke riadu.
- Poháre a príbory vytiahnite z umývačky riadu bezprostredne po skončení umývacieho programu.
Umývací prostriedok a použitie umývačky
SK
Dávkovanie umývacieho prostriedku
Dobrý výsledok umývania závisí aj od správného dávkovania umývacieho prostriedku. Pri prekročení odporúčaného množstva sa účinnosť umývania nezvýši, ale dôjde len k väčšiemu znečisteniu životného prostredia.
Dávkovanie môže byť prispôsobené stupňu znečistenia.
Obvykle je pri bežnom znečistení potrebné použit' približne 25 g (v prípade práškového umývacieho prostriedku), alebo 25 ml (v prípade tekutého umývacieho prostriedku). V prípade použitia tabliet stači jedna tableta.
Ak je riad málo znečistený, alebo ak bol predtým opláchnutý pod vodou, výrazne znížte množstvo umývacieho prášku.
Pre dosiahnutie dobrého výsledku umývania dodržujte aj pokyny uvedené na obale umývacieho prostriedku.
V prípade dálších otázok vám odporúčame obrátit sa na výrobcov umývacích prostriedkov.
Otvorte nádobku na umývací prostriedok tlačidlom D; nadávkujte umývací prostriedok podľa informácií uvedených v tabulke programov: • práškový alebo tekutý: vaničky A (umývací prostriedok pre umývanie)
- tablety: keď program vyžaduje použitie 1, vložte ju do nádobky A a zatvorte veko C.
Odstráňte zvyšky umývacieho prostriedku z okrajov nádobky a zatvorte veko C tak, aby zacvaklo. Nádobka na umývací prostriedok sa otvorí automaticky vo vhodnom
Pri použití kombinovaných umývacích prostriedkov sa odporúča použit voliteľnú funkciu TABS, ktorá prispôsobí umývací program kvôli dosiahnutiu najlepšieho možného výsledku umývania aj osušovania za každých podmienok.
Používajte len umývacie prostriedky vhodné pre umývačky lu.
NEPOUŽÍVAJTE umývacie prostriedky pre umývanie v rukách.
Použitie nadmerného množstva umývacích prostriedkov môže spôsobit tvorbu peny na konci cyklu.
Účinnejšie umývanie a sušenie je možné dosiahnut'kombinovaným použitím umývacieho prášku, tekutého leštidla regeneračnej soli.
Odporúča sa používať umývacie prostriedky bez fosfátov a bez chlóru, ktoré menej znečistujú životné prostredie.
Uvedenie umývačky do činnosti
- Stlačte tlačidlo ZAPNÚŤ-VYPNÚŤ.
- Otvorte dvierka. Dávkovanie umývacieho prostriedku (vid' Dávkovanie umývacieho prostriedku).
- Naplňte koše (Vid'Plnenie košov) a zatvorte dvierka.
- Zvolte program podla druhu riadu a stupna jeho znečistenia (vid' tabulka programov) stlačením tlačidla P.
- Zvolte možnosti umývania (vid Špeciálne programy a Možnosti).
- Uvedte zariadenie do činnosti stlačením tlačidla Štart/Pauza.
- Ukončenie programu je signalizované akustickými signálmi a sa na displeji zobrazí nápis END. Otvorte dvierka, vypnite zariadenie stlačením tlačidla ZAPNÚŤ-VYPNÚŤ.
- Pred vybratím riadu vyčkajte niekolko minút, aby ste sa nepopálili. Vyprázdnite koše, pričom začinajte od spodného.
Kvôli zníženiu spotreby elektrickej energie sa zariadenie v určitých podmienkach dlhodobejšieho NEPOUŽÍVANIA automaticky vypne.
Ak je riad málo znečistený, alebo ak bol predtým opláchnutý pod vodou, znížte výrazne množstvo umývacieho prostriedku.
Zmena prebiehajúceho programu
Ak bol zvolený nesprávny program, je možné ho bezprostredne po štarte zmenit: pre zmenu umývacieho cyklu po spustení umývania je potrebné zariadenie vypnút dlhším stlačením tlačidla ZAPNÚT/VYPNÚT/Vynulovať, znovu ho zapnút tým istým tlačidlom a znovu zvolit požadovaný program a voliteľné funkcie.
Pridanie riadu
Stlačte tlačidlo Štart/Pauza a otvorte dvierka; dávajte pritom pozor na unikajúcu paru. Následne povkladajte riad. Stlačte tlačidlo Štart/Pauza: Bude nasledovať dlhšie pípnutie a následne dôjde k obnoveniu cyklu.
Ak je nastavený oneskorený štart, po skončení odpočítavania nedôjde k zahájeniu umývacieho cyklu, ale zariadenie zostane v stave pauzy.
Po tlačení tlačidla Štart/Pauza, kvôli uvedeniu zariadenia do stavu pauzy, dôjde k dočasnému prerušeniu programu.
Ak počas umývania dôjde k otvoreniu dvierok, alebo ak dôjde k prerušeniu dodávky elektrickej energie, program bude prerušený. Pri zatvorení dvierok alebo obnovení dodávky elektrickej energie bude pokračovať z bodu, v ktorom došlo k jeho prerušeniu.
Parametre programov sú namerané v laboratórnych podmienkach, v súlade s európskou normou EN 50242.
V závislosti na rôznych podmienkach použitia môže dochádzať k zmenám doby trvania a parametrov programov.
| Program Sušenie Voliteľnė funkcie | Doba trvania programu hod:min. | Spotreba vody (l/cyklus) | Spotreba energie (kWh/cyklus) | ||
1. Eco Áno  | Oneskorený štart - Polovičná náplň - Tab - Sani Rinse | 03:00 10 0,83 | |||
2. Intenzívne umývanie  65° | Áno | Oneskorený štart - Polovičná náplň - Tab | 02:30 14 1,3 | ||
3. Normálny Áno  55° | Oneskorený štart - Polovičná náplň - Tab | 02:00 13,5 1,15 | |||
4. Krehké Áno  45° | Oneskorený štart - Polovičná náplň - Tab | 01:40 10 0,95 | |||
5. Rýchly (Rapid)  50° | Nie | Oneskorený štart - Tab | 00:25 8,5 0,5 | ||
6. Namáčanie Nie  | Oneskorený štart - Polovičná náplň | 00:10 | 4 0,01 | ||
Pokyny pre voľbu programov a dávkovanie umývacieho prostriedku
- Normálne špinavý riad. Štandardný program, najúčinnejší s ohľadom na kombinovanú spotrebu energie a vody.
4 g/ml** + 21 g/ml - 1 tableta ( ^** Množstvo umývacieho prostriedku pre predumytie) - Odporúčaný program na silno špinavý riad, vhodný najmä na pavnice a kastróliky (nepoužívajte na krehké riady). 25 g/ml – 1 tableta
- Bežne znečistený riad a hrnce 4 g/ml** + 21 g/ml - 1 tableta
- Cyklus na krehké položky, ktoré sú citlivejšie na vysoké teploty, napríklad sklo a šálky. 25 g/ml – 1 tableta
- Rýchly cyklus, ktorý sa používa pre mierne znečistený riad (Ideálny pre 2 súpravy) 21 g/ml – 1 tableta
- Riad, ktorý sa bude umývat' neskôr. Bez umývacieho prostriedku
Spotreba v pohotovostnom režime: Spotreba v režime left-on: 5 W - spotreba v režime vypnutia: 0,5 W
Špeciálne programy a Volitelné funkcie
SK
Poznámky:
Najlepšiu účinnost' programov "Rýchly" dosiahnete, ak podla možností dodržíte množstvo uvedených súprav.
Kvôli menšej spotrebe používajte umývačku riadu s plnou náplňou.
Poznámka pre Skúšobné laboratóriá: O informácie o podmienkach vykonania komparatívnej skúšky EN môžete požiadať na adrese:contact@whirlpool.com
Volitelné funkcie umývania
VOLITEL'NE FUNKCIE môžu byt nastavené, menené alebo vynulované len po zvolení umývacieho programu a pred stlačením tlačidla Štart/Pauza.
Môžu byť zvolené len volitelné funkcie vhodné pre daný program. Ak niektorá volitelná funkcia nie je vhodná pre zvolený program (vid'tabulka programov), príslušný kontrolka/symbol 3-krát zabliká.
Pri zvolení volitelnej funkcie, ktorá nie je kompatibilná s už nastavenou volitelnou funkciou, kontrolka tejto funkcie 3-krát zabliká a potom zhasne, pričom zostane zasvietená kontrolka predtým zvolenej funkcie.
Zrušenie vol'by funkcie sa vykonáva opätovným stlačením príslušného tlačidla.
Volitel'ná funkcia Oneskorený štart
Spustenie programu možno odložit' o dobu v rozmedzí 0:30 až 24 hodín.
-
Vyberte program a požadované možnosti. Pre odloženie spustenia programu stlačte tlačidlo ONESKORENÝ ŠTART (opakovane). Urobte nastavenia od 0:30 do 24 hodín. S každým stlačením tlačidla sa spustenie odloženého štartu zvýši o: 0:30 v prípade výberu pod 4 hodiny, 1:00 v prípade výberu pod 12 hodín, 4 hodiny v prípade výberu nad 12 hodín. V okamihu dosiahnutia 24 hodín a stlačení tlačidla sa odložený štart deaktivuje.
-
Stlačte tlačidlo START / PAUZA: časovač začne odpočet;
- Akonáhle tento čas upłynie, kontrolka zhasne a program sa spustí automaticky.
Pokial dôjde v okamih odpočtu na opakované stlačenie tlačidla START / PAUZA, možnosť odloženého štartu sa zruší a vybraný program sa spustí automaticky.
Volitelná funkcia Polovičná náplň/Child Lock
Pri umývaní malého množstva riadu je možné zvolit umývanie polovičnej náplne a ušetrit tak vodu, energiu
a umývací prostriedok. Zvol'te program stlačením tlačidla POLOVIČNÁ NÁPLŇ; rozsvieti sa príslušná kontrolka.
Đalšie stlačenie tlačidla POLOVIČNÁ NÁPLŇ zruší túto funkciu.
Nezabudnite aj na zmenšenie dávky umývacieho prostriedku na polovicu.
Pri dlhšom stlačení tlačidla HALF LOAD dôjde k aktivácii funkcie BEZPEČNOSTNÁ POISTKA. Funkcia BEZPEČNOSTNÁ POISTKA zablokuje ovládací panel. Pre deaktiváciu funkcie BEZPEČNOSTNÁ POISTKA znovu dlhšie stlačte vyššie uvedené tlačidlo.
Volitelná funkcia Sani Rinse/Tab
Po výbere programu umývania stlačte tlačidlo SANI RINSE rozsvieti sa príslušná kontrolka. Zrušenie volby danej volitelnej funkcie sa vykonáva opätovným stlačením uvedeného tlačidla. Ideálny pre umývanie odolného riadu a kojeneckej fľaše.
Upozornenie: Riad a taniere môžu byť na konci cyklu velmi teplé.
Použitie volitelnej funkcie Sani Rinse má za následok predlženie programu.
Funkcia Multifunkčné tablety (Tab)
Po zvolení tejto funkcie bude optimalizovaný výsledok umývania a osušovania.
Pri dlhšom stlačení tlačidla SANI RINSE dôjde k aktivácií funkcie TAB. Pre deaktiváciu funkcie TAB znovu dlhšie stlačte vyššie uvedené tlačidlo.
Volitelná funkcia TAB má za následok predíženie programu.
Na zastavenie a zrušenie aktívneho cyklu je možné použit'
Pri dlhšom stlačení tlačidla ŠTART/PAUZA dôjde k aktivácii funkcie ODČERPANIE VODY. Aktívny cyklus bude zastavený a voda, ktorá sa nachádza v umývačke, bude odčerpaná.
Uzatvorenie prívodu vody a vypnutie elektrického napájania
- Vonkajší povrch a ovládací panel môžu byť čistené neabrazívnou utierkou navlhčenou vo vode. Nepoužívajte rozpúšťadlá ani abrazívne prostriedky.
- Stany vnútorného umývacieho priestoru môžu byť vyčistené od prípadných škvín utierkou navlhčenou vo vode s malým množstvom octu.
Zabránenie vzniku nepríjemných zápachov
- Dvierka ponechajte zakaždým pootvorené, aby sa zabránilo hromadeniu vlhkosti.
- Pravidelne čistite obvodové tesnenia dvierok a nádobiek na umývací prostriedok s použitím mokrej špongie. Zabráni sa tak hromadeniu zvyškov jedla, ktoré sú hlavnou príčinou neprijemných zápachov.
Môže sa stat, že na ostrekovacích ramenách sa zachytia zvyšky jedla a upchajú otvory, z których vyteká voda: z času na čas je potrebné ich skontrolovať a vyčistiť nekovovou kefkou.
Obidve ostrekovacie ramená je možné odmontovať.
Demontáž horného ostrekovacieho ramena vyžaduje odskrutkovanie plastovej kruhovej matice proti smeru hodinových ručičiek. Horné ostrekovanie rameno je potrebné namontovať späť tak, aby bolo obrátené väčším počtom otvorov smerom nahor.
Demontáž spodného ostrekovacieho ramena sa vykonáva jednoduchým zatlačením jazýčkov, nachádzajúcich sa po bokoch a jeho potiahnutím smerom nahor.
Čistenie filtra prívodu vody
Ked' sú hadice prívodu vody nové, alebo keď neboli dlhšiu dobu používané, pred pripojením je potrebné nechat'odtiect'vodu, až kým nebude priezračná a zbavená nečistôt. Bez uvedeného opatrenia môže dôjst' k upchatiu prívodu vody a poškodeniu umývačky.
Pravidelne čistite vstupný filter rozvodu vody, umiestnený na výstupe z vodovodného kohúta.
- Zatvorte kohút prívodu vody.
- Odskrutkujte koncovú časť prívodnej hadice vody, odložte filter a opatrne ho vyčistite pod prúdom tečúcej vody.
- Vložte filter spät na pôvodné miesto a zaskrutkujte hadicu.
Čistenie filtrov
Filtračná jednotka je tvorená dvoma filtrami, ktorí čistia vodu z umývania od zvyškov jedla a vracajú ju naspăť do obehu: K zabezpečeniu trvale dobrej funkčnosti je potrebné pravidelne ich čistit.
Pravidelne čistite filtre.
Umývačka nesmie byť používaná bez filtrov alebo s odpojeným filtrom.
Po niekolkých umývaniach skontrolujte filtračnú jednotku a podľa potreby ju vyčistite pod tečúcou vodou. Pomôžte si pritom nekovovou kefkou a postupujte pritom nasledovne:
- Pootočte valcový filter C proti smeru hodinových ručičiek a vytiahnite ho (obr. 1).
- Vytiahnite nádobku filtra B l'ahkým zatlačením bočných jazýčkov (obr. 2);
- Vyvlečte filtračný tanier z nehrdzavejúcej ocele A. (obr. 3).
- Skontrolujte jamku uloženia a vyprázdnite ju od prípadných zvyškov jedla. NIKDY NEODSTRAŇUJTE ochranný kryt umývacieho čerpadla (súčiastka čiernej farby) (obr.4).
Po vyčistení filtrov namontujte filtračnú jednotku naspät a umiestnite ju správne do jej uloženia; je to nevyhnutné pre správnu činnost umývačky.
Opatrenia v prípade dlhodobej nečinnosti
Ked'sa na zariadení vyskytnú poruchy v činnosti, skôr, ako sa obrátite na Servisnú službu, skontrolujte nasledujúce body.
| Poruchy: Možné príčiny / Riešenia: | |
| Nedochádza k uvedeniu umývačky do činnosti alebo umývačka nereaguje na ovládacie povely | Je zatvorený kohútik s vodou.Vypnite zariadenie tlačidlom ZAPNUTIE/VYPNUTIE, zapnite ho znovu po uplynutí približne jednej minúty a znovu nastavte požadovaný program.Zástrčka nie je dostatočne zastrčená v zásuvke elektrickej siete alebo je potrebné použit inú zásuvku.Dvierka umývačky nie sú dostatočne zatvorené. |
| Nie je možné zatvorit’ dvierka | Skontrolujte, či sú koše zasunuté až na doraz.Došlo k zamknutiu zámku; ráznejšie zatvorte dvierka, až kým nebudete počuť cvaknutie. |
| Umývačka nevypúšťa vodu. • Umývací program ešte nebol ukončený.Vypúštacia hadica je ohnutá (vid’Inštalácia).Odtokové potrubie umývadla je upchaté.Filter je upchatý zvyškami jedla.Skontrolujte výšku vypúšťacej hadice. | |
| Umývačka riadu je hlučná. | Riad naráža vzájomne do seba alebo do ostrekovacích ramien. Umiestnite riad správne a skontrolujte, či sa ostrekovacie ramená otáčajú volne.Nadmerné tvorenie peny: Umývací prostriedok nie je vhodne dávkovaný, alebo nie je vhodný pre umývanie v umývačke riadu. (vid’Umývací prostriedok a Použitie umývačky). Nepredumývajte riad ručne. |
| Na riade a pohároch sa ukladá vodný kameň alebo biely nános. | Chýba regeneračná sol’.Nastavená tvrdosť vody nie je vyhovujúca; zvýšte hodnoty. (vid’Regeneračná sol’a Leštidlo).Uzáver nádobky na sol’ nie je dobre uzatvorený.Leštidlo sa minulo, alebo jeho dávkovanie nie je dostatočné. |
| Na riade a na pohároch sú biele zvyšky alebo modrý povlak. | Dávkovanie leštidla je prebytočné. |
| Riad nie je dostatočne suchý. • Bolzvolený program bez sušenia.Leštidlo bolo spotrebované. (vid’Regeneračná sol’a Leštidlo).Leštidlo nie je dávkované podľa potreby.Riad je z protiprilnavého materiálu alebo z plastu; výskyt kvapiek vody je úplne bežným javom. | |
| Riad nie je dostatočne čistý. • Riadinie je rozmiestnený správne.Ostrekovacie ramená sa nemôžu vol’ne otáčat’, pretože sú zablokované riadom.Umyvací program je priliš mierny (vid’Programy).Nadmerné tvorenie peny: Umývací prostriedok nie je vhodne dávkovaný, alebo nie je vhodný pre umývanie v umývačke riadu. (vid’Umývací prostriedok a Použitie umývačky).Uzáver leštidla nebol správne uzatvorený.Filter je znečistený alebo upchatý (vid’Údržba a starostlivost).Chýba regeneračná sol’ (vid’Regeneračná sol’a Leštidlo).Uistite sa, že výška tanierov je kompatibilná s nastavením koša.Otvory ostrekovacích ramien sú upchaté. (vid’Údržba a starostlivosť). | |
| Umývačka nenapúšťa voduje zablokovaná s rozsvietenými kontrolkami | V rozvode vody nie je voda alebo je zatvorený ventil.Napúšťacia hadica je príliš ohnutá (vid’Inštalácia).Sú upchaté filtre; je potrebné ich očistiť. (vid’Údržba a starostlivosť).Je upchaté vypúšťacie potrubie; je potrebné ho vyčistiť.Po skontrolovaní a vyčistení vypnite a znovu zapnite umývačku a spustite nový umývací cyklus.Ak problém pretrváva, zatvorte prívod vody, odpojte zástrčku a obrátte sa na servisné stredisko. |
