NÁVOD NA OBSLUHU MCS 66 MILWAUKEE

Pôvodný návod na použitie

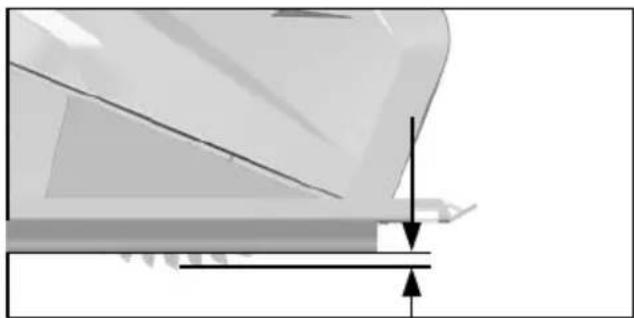

Hrúbku rezu prispôsobte hrúbke obrobka. Pod obrobkom by malo byt' vidieť menej pílového listu ako plnú výšku zuba píly.

TECHNICKÉ ÚDAJEPíla na kov	MCS 66
Výrobné číslo 4406 16 04...	... 000001-999999
Menovitý príkon 1800 W
Otáčky naprázdno 4000 min	-1
Priemer pílového listu x priemer diery 203 x 15,87 mm
Max. strihový výkonOcel'uholníkKovová rúraprofily	6 mm50 x 50 x 6 mm∅ 66 mmmax. 66 mm
Hmotnosť podľa vykonávacieho predpisu EPTA 01/2014 6,4 kg
Informácia o hlukuNamerané hodnoty určené v súlade s EN 62841. V triede A posudzovaná hladina hluku prístroja činí typicky:Hladina akustického tlaku (Kolísavosť K=3dB(A))Hladina akustického výkonu (Kolísavosť K=3dB(A))Používajte ochranu sluchu!	90,5 dB (A)101,5 dB (A)
Informácie o vibráciáchCelkové hodnoty vibrácií (vektorový súčet troch smerov) zistenév zmysle EN 62841.Rezanie kovov: Hodnota vibračných emisií ah,MKolísavosť K=	3,6 m/s21,5 m/s2

POZOR!

Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 62841 a je možné ju použit'na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie kmitavého namáhania.

Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia. Ak sa však elektrické náradie používa pre iné aplikácie, s odlišnými vloženými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšit'. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby podstatne zvýšit'.

Pre presný odhad kmitavého namáhania by sa mali tiež zohl'adnit'doby, v ktorých je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepoužíva. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby zretel'ne redukovat.

Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a vložených nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.

POZOR Prečítajte si všetky bezpečnostné upozornenia, ny, vyobrazenia a údaje, ktoré dostanete spolu s

prístrojom. Ak by ste nedodržali nasledujúce pokyny, mohlo by to mať za následok zásah elektrickým prúdom, vznik požiaru a/alebo vážne poranenie.

Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.

BEZPEČNOSTNÉ POKYNY PRE RUČNÉ KOTÚČOVÉ PÍLY

Proces pílenia

a) NEBEZPEČENSTVO: Nedávajte ruky do pracovného priestoru pily ani k pilovému listu. Druhou rukou držte prídavnú rukováť alebo teleso motora. Ak kotúčovú pílu držia obe ruky, pílový list ich nemôže poranit.

b) Nesiahajte pod obrobok. Ochranný kryt vás pod obrobkom nemôže ochraňovat' pred pílovým listom.

c) Hrúbku rezu prispôsobte hrúbke obrobka. Pod obrobkom by malo byt'vidiet'menej pílového listu ako plnú výšku zuba píly.

d) Nikdy nedržte pri rezaní obrobok v ruke ani ho nepridržiavajte nad nohou. Zabezpečte obrobok na stabilnom podklade. Je dôležité, aby bol obrobok dobre upevnený, aby sa na minimum zmenšilo nebezpečenstvo kontaktu s telom, zablokovania pílového listu alebo straty kontroly.
e) Elektrické náradie držte za izolované plochy rukováti pri vykonávaní takej práce, pri ktorej by mohol rezací nástroj natrafit na skryté elektrické vedenia alebo zasiahnut' vlastnú prívodnú šnúru náradia. Kontakt s vedením, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah obsluhujúcej osoby elektrickým prúdom.
f) Pri pozdlížnom rezaní vždy používajte doraz, alebo vedte náradie pozdlíž rovnej hrany. To zlepšuje presnosť rezu a znižuje možnosť zablokovania pílového listu.
g) Používajte vždy pílové listy správnej velkosti a s vhodným upínacím otvorom (napríklad hviezdicovým alebo okrúhlym). Pílové listy, ktoré sa nehodia k montážnym súčiastkam píly, nebežia celkom rotačne a spôsobia stratu kontroly obsluhy na náradí.

h) Nikdy nepoužívajte poškodené podložky alebo nesprávne upevňovacie skrutky pílových listov. Podložky a upevňovacie skrutky pílových listov boli skonštruované špeciálne pre túto pílu, aby dosahovala optimálny výkon a mala optimálnu bezpečnosť prevádzky.

Dôvody spätných rázov a predchádzanie spätným rázom:

• spätný ráz je náhlou reakciou zablokovaného, vzpričeného alebo nesprávne nastaveného pílového listu, ktorý má za následok nekontrolované zdvihnutie píly a jej pohyb od obrobku smerom k obsluhujúcej osobe;
• keď sa pílový list zasekne alebo vzpriči v uzavierajúcej sa štrbine rezu, zablokuje sa a sila motora vyhodí náradie smerom na obsluhujúcu osobu;
• ked'je pílový list v reze natočený alebo nesprávne nastavený, môžu sa zuby zadnej hrany pílového listu zahryznút do povrchovej plochy obrobku, čím sa pílový list vysunie z rezacej štrbiny a píla poskočí smerom k obsluhujúcej osobe.

Spätný ráz je následkom nesprávneho a chybného používania píly. Vhodnými preventivnymi opatrenia, ktoré popisujeme v nasledujú-com texte, mu možno zabránit.

a) Držte pílu dobre oboma rukami a majte paže v takej polohe, v ktorej budete vediet' prípadnú silu spätného rázu zvládnut'. Vždy stojte v bočnej polohe k rovine pílového listu, nikdy nedávajte pílový list do jednej línie so svojím telom. Pri spätnom ráze môže píla skočit' smerom dozadu, avšak ked' sa urobia potrebné opatrenia, môže obsluhujúca osoba silu spätného rázu zvládnut'.
b) Ak sa pílový list zablokuje alebo ak sa pílenie preruší z iného dôvodu, uvolnite vypínač a držte pílu v materiáli obrobku dovtedy, kým sa pílový list celkom zastaví. Nikdy sa nepokúšajte vyberať pílu z obrobku alebo ju t'ahat' smerom dozadu, kým sa pílový list pohybuje alebo kým môže vzniknút spätný ráz. Nájdite pričinu zablokovania pílového listu a pomocou vhodných opatrení ju odstráně.
c) Ked'chete znova spustit' pílu, ktorá je v obrobku, vycentrujte pílový list v štrbine rezu a skontrolujte, či nie sú zuby píly zaseknuté v materiáli obrobku. Ked'je pílový list zablokovaný, nedá sa v obrobku pohnút', alebo môže spôsobit' spätný ráz, ak by sa píla znova spustila.
d) Velké platne pri pílení podoprite, aby ste znížili riziko spätného rázu zablokovaním pílového listu. Veľké platne sa môžu následkom vlastnej hmotnosti prehnúť. Platne treba podpierať na oboch stranách, aj v blízkosti štrbiny rezu aj na kraji.
e) Nepožívajte tupé ani poškodené pílové listy. Pílové listy s otupenými zubami alebo s nesprávne nastavenými zubami vytvárajú príliš úzku štrbinu rezu a tým spôsobujú zvýšené trenie, blokovanie pílového listu alebo vyvolanie spätného
f) Pred pílením dobre utiahnite nastavenia híbky rezu a uhla rezu. Ked' sa počas pílenia nastavenie zmení, môže sa pílový list zablokovat' a spôsobit' spätný ráz náradia.
g) Osobitne opatrný budte pri používaní rezania "zapichovaním" (zanorovaním) do skrytého priestoru, napríklad do existujúcej steny. Zapichovaný pílový list môžu pri pílení zablokovat' rôzne skryté objekty, čo môže spôsobit' spätný ráz.

Funkcia spodného ochranného krytu

pracuje spodný ochranný kryt. Nepoužívajte kotúčovú pílu, ked' sa dolný ochranný kryt nedá volhe pohybovať a ked'okamžite automaticky neuzatvára. Nikdy nezablokujte a neprivázujte dolný ochranný kryt v otvorenej polohe. Ak vám píla neúmyselne spadla na zem, mohol by sa dolný ochranný kryt skrivit'. Pomocou vratnej páčky otvorte ochranný kryt a zabezpečte, aby sa vol'ne pohyboval a pri žiadnom z nastavitelných uhlov rezu a žiadnej z nastavitelných híbok rezu sa nedotýkal ani pílového listu ani ostatných súčiastok náradia.

b) Skontrolujte činnosť pružiny dolného ochranného krytu. Dajte vykonať na náradí pred jeho použitím opravu, ak dolný ochranný kryt a pružina nepracujú bezchybne.

Poškodené súčiastky, lepkavé usadeniny alebo nakopenia triesok spôsobujú, že dolný ochranný kryt pracuje spomalene.

c) Otvorte dolný ochranný kryt rukou len pri špeciálnych rezoch, ako sú "rezanie zapichnutím" a "rezanie šikmých rezov". Dolný ochranný kryt otvárajte pomocou vratnej páčky a len čo pílový list vnikol do obrábaného materiálu, páčku pustite. Pri všetkých ostatných prácach musí pracovať dolný ochranný kryt automaticky.
d) Nikdy nekladte pílu na pracovný stôl ani na podlahu bez toho, aby bol pílový list krytý dolným ochranným krytom.

Nechránený dobiehajúci pílový list spôsobí pohyb píly proti smeru rezu a reže všetko, čo mu stojí v ceste. Všímajte si dobu dobehu pílového listu.

Đalšie bezpečnostné a pracovné pokyny

Používajte ochranu sluchu. Nadmerný hluk môže viest'k strate sluchu.

Použite ochranné vybavenie. Pri práci s elektrickým náradím používajte vždy ochranné okuliare. Doporučujeme taktiež použitie súčastí ochranného odevu a ochrannej obuvi, ako sú protiprašná maska, ochranné rukavice, pevná a neklzajúca obuv, ochranná prilba a ochrana sluchu.

Prach, ktorý vzniká pri práci je často zdraviu škodlivý a nemal by sa dostať do tela. používajte odsávac prachu a noste vhodnú masku proti prachu. Uskladnený prach dôkladne odstránit, napr. vysat.

Pílové listy, ktoré nezodpovedajú charakteristikám uvedeným v návode na použitie, nesmú sa použit.

Nepoužívajte prosím s brusnými kotúči!

Vyberte si pílový list vhodný na rezanie vybraného materiálu.

Prípustné otáčky pracovného nástroja musia byť minimálne také vysoké ako najvyššie otáčky uvedené na elektrickom náradí.

Prostredníctvom primeranej rýchlosti posuvu zamedzte prehriatiu zubov pílového listu.

SIEŤOVÁ PRÍPOJKA

Pripájať len na jednofázový striedavý prúd a na sietové napätie uvedené na štítku. Pripojenie je možné aj do zásuviek bez ochran-

ného kontaktu, pretože ide o konštrukciu ochrannej triedy II.

Zásuvky vo vonkajšom prostredí musia byt vybavené ochranným spínačom proti prudovým nárazom (FI, RCD, PRCD). Toto je inštalačný predpis na Vaše elektrické zariadenie. Venujte prosím tomuto pozornost pri použivaní nášho prístroja.

Z dôvodu nebezpečia skratu sa do vetracích otvorov nesmú dostat' kovové predmety.

Pred každým použitím skontrolovať prístroj, pripojovací kábel, akumulátory, predlžovací kábel a zástrčku či nedošlo k poškodeniu alebo zostárnutiu. Poškodené časti nechat' opraviť odborníkom.

POUŽITIE PODLA PREDPISOV

Píla na kov je určená na robenie priamych rezov do rozličných druhov kovov ako napr. kovových profilov (Uni Strut), rúr, výstuh sádrokartónových stien, káblových kanálov, hliníkových profilov, plechov, a.i.

Na našu výhradnú zodpovednosť vyhlasujeme, že produkt popísaný v časti „Technické údaje“ spíňa všetky príslušné ustanovenia

smerníc

2011/65/EÚ (RoHS)

2006/42/ES

2014/30/EÚ

Splnomocnený zostavit technické podklady.

Techtronic Industries GmbH

Vždy odpojte nástroj od elektrickej siete pred montážou alebo demontážou ostria píly.

Prístroj a ochranné zariadenie čistite suchou handričkou.

Niektoré čistiace prostriedky poškodzujú plast alebo iné izolované časti.

Vetracie otvory udržovať stale v čistote.

Pravidelne odstraňujte prach. Odstráňte piliny nahromadené vo vnútri píly, aby ste zamedzili riziká vzniku požiaru.

Prístroj udržiavajte čistý a suchý, ako aj bez uniknutého oleja a maziva.

Skontrolujte funkčnost ochranných krytov.

Pravidelná údržba a čistenie sa postará o dlhú životnosť a bezpečnú manipuláciu.

Aj dôjde k poškodeniu prívodného kábla, nechajte ho vymenit'v autorizovanom servise, pretože k výmene je potrebný špeciálny nástroj.

Použivať len Milwaukee príslušenstvo a Milwaukee náhradné diely. Súčiastky bez návodu na výmenu treba dat vymeníť v jednom z Milwaukee zákazníckych centier (viď brožúru Záruka/Adresy zákazníckych centier).

Pri udani typu stroja a čísla nachádzajúceho sa na štítku dá sa v prípade potreby vyžiadat explozívna schéma prístroja od vášho zákazníckého centra alebo priamo v Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

SYMBOLY

POZOR! NEBEZPEČENSTVO!

Pred prvým použitím prístroja si pozorne prečítajte návod na obsluhu.

Príslušenstvo - nie je súčastou štandardnej výbavy, odporúčané doplnenie z programu príslušenstva.

Elektrické prístroje sa nesmú likvidovat spolu s odpadom z domácností. Elektrické a elektronické prístroje treba zbierať oddelene a odovzdat ich v recyklačnom podniku na ekologickú likvidáciu. Na miestnych úradoch alebo u vášho špecializovaného predajcu sa spýtajte na recyklačné podniky a zberné dvory.

Elektrický prístroj triedy ochrany II. Elektrický prístroj, pri ktorom ochrana pred zásahom el. prúdom závisí nie len od základnej izolácie, ale aj od toho, že budú použité aj doplnkové ochranné opatrenia, akými sú dvojitá izolácia alebo zosilnená izolácia. Neexistuje žiadne zariadenie na pripojenie ochranného vodiča.

Otáčky naprázdno

Napätie

Striedavý prúd

Značka zhody v Európe
