NÁVOD NA OBSLUHU EWADC16C-PR DAIKIN

Táto príručka predstavuje dôležitý pomocný dokument pre kvalifikovaný personal; v žiadnom prípade však nikdy nemôže slúžit' ako náhrada samotného personálu.

Ďakujeme, že ste si zakúpili tento chiller

PRED INŠTALÁCIOU A UVEDENÍM DO PREVÁDZKY SI POZORNE PREČÍTAJTE TÚTO PRÍRUČKU. NESPRÁVNA INŠTALÁCIA MOŽE ZAPRÍČINIŤ ZÁSAHY ELEKTRICKÝM PRÚDOM, SKRATY, POŽIAR ALEBO INÉ ŠKODY NA PRÍSTROJI A ZRANENIE OSOB. ZARIADENIE MUSÍ BYT NAINŠTALOVANÉ KVALIFIKOVANÝM PRACOVNÍKOM/TECHNIKOM. UVEDENIE ZARIADENIA DO PREVÁDZKY MOŽU VYKONAŤ IBA SKÚSENÍ A OPRÁVNENÍ PROFESIONÁLNI PRACOVNÍCI. VŠETKY ÚKONY SA MUSIA VYKONÁVAŤ V SÚLADE S MIESTNYMI PREDPISMI A NORMAMI. INŠTALÁCIA ZARIADENIA A JEHO UVEDENIA DO PREVÁDZKY JE PRÍSNE ZAKÁZANÁ V PRÍPADE, ŽE VŠETKY POKYNY V TEJTO PRÍRUČKE NIE SU ZROZUMITEL'NÉ. V PRÍPADE POCHYBNOSTÍ, PRE ďALŠIE INFORMÁCIE A RADY KONTAKTUJTE KONCESIONÁRA VÝROBCU.

Popis

Zariadenie, ktoré ste zakúpili, je "chiller so vzduchovým kondenzátorom", Pred inštaláciou zariadenia sa uistíte, že model a elektrické napätie jedná sa o zariadenie, určené pre ochladzovanie vody (alebo zmesi vodyuvedené na štítku je správne. Výrobca nezodpovedá za eventuálne a glykolu) v medziach hodnôt, popísaných nižšie. Fungovanie zariadeniaškody vzniknuté po prijatí zariadenia.

sa zakladá na kompresii, kondenzácii a evaporácii pary, podľa obráteného cyklu Carnot. Základné komponenty sú:

Kompresor s ventilom pre zvyšovanie tlaku chladiacej pary cez tlak evaporácie až po tlak kondenzácie.
- Evaporátor, v ktorom dochádza k evaporácii kvapalného chladiva s nízkym tlakom a následne k ochladzovaniu vody.
- Kondenzátor, v ktorom dochádza ku kondenzácii pary vysokého tlaku a k vypudeniu tepla z ochladzovanej vody do atmosféry prostredníctvom tepelného výmenníka, ochladzovaného vzduchom.
- Expanzný ventil, ktorý umožňuje znížit tlak kondenzovanej kvapaliny, prechádzajúc od tlaku kondenzácie k tlaku evaporácie.

Všeobecné informácie

Všetky zariadenia sú dodávané s elektrickými schémami, certifikovanými výkresmi, identifikačným štítkom; a DOC

(Prehlásení o zhode); v tejto dokumentácii sú uvedené všetky technické údaje zakúpeného zariadenia a

SÚ NEODDELITEL'NOU A PODSTATNOU ČASŤOU TEJTO PRÍRUČKY

V prípade nezhody medzi touto príručkou a dokumentáciou prístroja sú smerodajné údaje, uvedené na samotnom prístroji. V prípade pochybností kontaktujte koncesionára výrobcu.

Účelom tejto príručky je poskytnúť pomoc kvalifikovanému inštalatérovi a pracovníkovi, aby bola zaistená správna inštalácia , uvedenie do prevádzky a údržba zariadenia, bez ohrozenia osób, zvierat a/alebo predmetov.

Dodanie zariadenia

Po dodaní zariadenia na miesto inštalácie je potrebné ho skontrolovať, aby sa zistili eventuálne škody. Je potrebné prezriet a skontrolovať všetky komponenty, vymenované v dodacom liste.

Pokial' je zariadenie poškodené, neodstraňujte poškodený materiál a okamžite nahláste škodu prepravnej spoločnosti, aby zariadenie preskúmala.

Okamžite škodu nahláste koncesionárovi výrobcu, pošlite mu podľa možnosti snímky, ktoré môžu byť užitočné pri zist’ovaní zodpovednosti. Škoda sa nesmie odstránit, dokial’ nebola vykonaná kontrola zo strany predstavitel’a prepravnej spoločnosti.

Operačné limity

Uskladnenie

Podmienky prostredia musia zodpovedat' nasledujúcim limitom:

Minimálna teplota prostredia : -20 °C

Maximálna teplota prostredia : 57 °C

Maximálna relatívna vlhkost' : 95 % bez kondenzácie

Skladovanie pri nižšej teplote ako je minimálna teplota môže poškodit' komponenty zariadenia, zatiaľ čo pri vyššej teplote ako je maximálna môže spôsobit' otvorenie bezpečnostných ventilov. Skladovanie v prostredí s kondenzáciou môže poškodit' elektrické komponenty.

Fungovanie

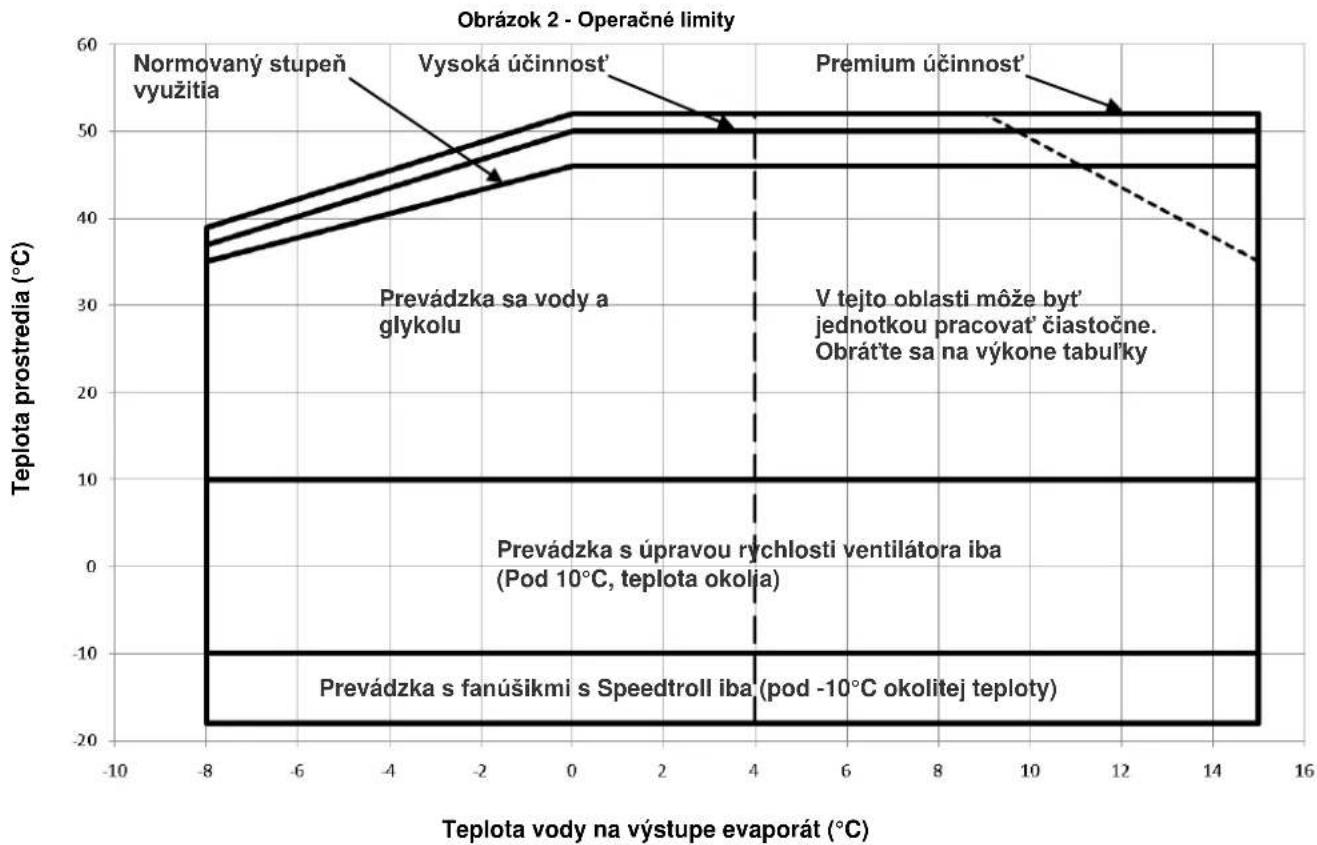

Fungovanie je povolené v medziach limitov uvedených na Obrázku 2. Zariadenie sa musí používať s prietokom vody evaporátora medzi 50 % a 140% nominálneho prietoku (štandardné operačné podmienky). Prevádzka mimo uvedených limitov môže zariadenie poškodít. V prípade pochybností kontaktujte koncesionára výrobcu.

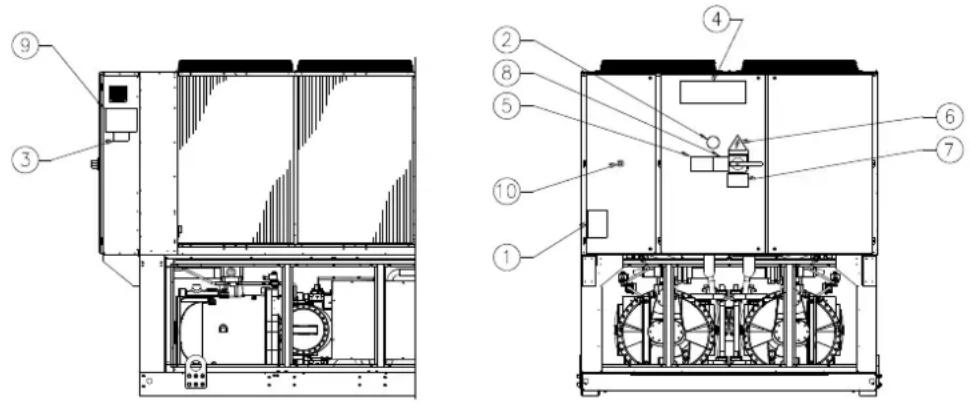

Obrázok 1 – Popis štítkov aplikovaných na elektrickom paneli
(Elektrický panel môže byť z dvoch rôznych výšok)

Identifikácia štítku

1 – Symbol nehorľavého plynu	6 – Symbol elektrického nebezpečenstva
2 – Typ plynu	7 – Upozornenie o nebezpečnom napätí
3 – Údaje identifikačného štítku zariadenia	8 – Upozornenie o utiahnutí káblov
4 – Logo výrobcu	9 – Pokyny na zdvíhanie
5 – Upozornenie o naplnení obvodu vodou	10 - Núdzové zastavenie

Bezpečnost'

Zariadenie musí byť pevne prichytené k podlahe.

Je dôležité dodržiavať nasledujúce pokyny:

• Zariadenie sa môže zdvíhat' Iba v príslušných bodoch, vyznačených žlou farbou, ktoré sa nachádzajú na jeho podstavci.
• Prístup k elektrickým komponentom je zakázany, pokial' predtým nebol hlavný vypínač zariadenia otvorený a elektrické napájanie deaktivované.
• Prístup k elektrickým komponentom je zakázaný bez použitia izolačnej plošiny. Nepristupujte k elektrickým komponentom, pokial' sa v vyskytuje voda/alebo vlhkost'.
• Ostré okraje a povrch časti kondenzátora možu spôsobit poranenie. Vyhýbajte sa priamemu kontaktu a používajte vhodné osobné ochra prostriedky.
• Pred akýmkol'vek zásahom na chladiacich ventilátoroch a/alebo kompresoroch odpojte elektrické napájanie otvorením hlavného v Nedodržiavanie tohto pravidla môže spôsobit' vážne poranenie.
• Nevladaje pevné predmety do vodných trubiek, zatial' čo je zariadenie zapojené k systému.
• Mechanický filter musí byt nainštalovaný na vodnej trubke, ktorá je zapojená ku vstupu tepelného výmenníka.
• Zariadenie je vybavené bezpečnostnými ventilmi, ktoré sú namontované po stranách nízkeho a vysokého tlaku chladiaceho obvodu.

Je prísne zakázané odstránit' všetky ochranné kryty pohyblivých

V prípade nečakaného zastavenia zariadenia postupujte podľa p uvedených v Kontrolný panel - príručka pokynov, ktorý je súčastou dokumentácie, odovzdanej konečnému uživateľovi.

Odporúča sa vykonat' úkony inštalácie a údržby spolu s inými osobami.

náhodilých zranení alebo problémov sa chovajte nasledujúcim spôsobo

- Zachovajte klud

- Stlačte tlačidlo alarmu, pokial' sa nachádza v mieste inštalácie

- Premiestnite ranenú osobu na teplé miesto, d'aleko od zariadenia a uložte ju do polohy kl'udu

- Okamžite upovedomte personal zodpovedný za bezpečnost' v budove alebo pohotovostnú záchrannú službu.

- Počkajte na prichod pohotovostnej služby a nenechávajte raneného samého.

- Poskytnite všetky potrebné informácie operátorom pohotovostnej služby.

Vyhýbajte sa inštalácii chilleru v prostredí, ktoré môže byť nebezpečné počas údržbárskych úkonov, ako napríklad plošiny bez ochranných stien alebo zábradlí či zóny, ktoré nezodpovedajú požiadavkám pre okoli prostredie chilleru.

Hluk

Zariadenie produkuje hluk najmä v dôsledku otáčania kompresorov a ventilátor Hladina hluku pre každý model je uvedená v priloženej dokumentácii.

Pokial je zariadenie správne nainštalované a použivané, a pravidelne ho potzkojste údríze; hladina huku si nevyžaduje namontovanie špecifického ochranného prístroja, ktorý by fungoval nepretržite v blízkosti zariadenia.

V prípade inštalácie so špecifickými zvukovými požiadavkami je potrebné naštalovať dodatočný prístroj pre zníženie hluku.

Premiestňovanie a zdvíhanie

Vyhýbajte sa nárazom ašebo otrasom zariadenia počas nakladania/vykładania z prepravného prostriedku a počas premiestňovania. Tlače alebo tahaje zariadenie iba za rám podstavca. Umiestnite zariadenie do vnútra prepravného prostriedku tak, aby sa nehýbalo a nespósobiló škody. Dbajte na to, aby žiadna čast zariaden. nespadla počas prepravy a nakladania/vykładania. Všetky zariadenia sú vybavené bodmi pre zdvihanie, označenými žlou farbou. Iba tieto body sa možu používať pre zdvihanie zariadenia, ako je to následovne znázornené. Poškodeniu kondenzačnej banky zabránite použitím rozperných tyčí.T ie 10thiestnite nad mriežkami ventilátorov vo vzdialenosti 25 metrov.

Umiestnenie a montáž

Všetky zariadenia sú projeklované pre externé použitie, na balkónoch alebo zemi, za podmienok, že v priestore určenom pre inštalou sa nenachádzaju prekázky, ktoré by mohli znižovat' prietok vzduchu ku kondenzačným batériám. Zariadeniemusi byt'nainštalované napevnom a perfektne rovnom povrchu. Pokial' bude zariadenie nainštalované na balkónoch alebo strechách, je možné, že bude potrebné použit' trámy pre rozloženie hmotnosti.

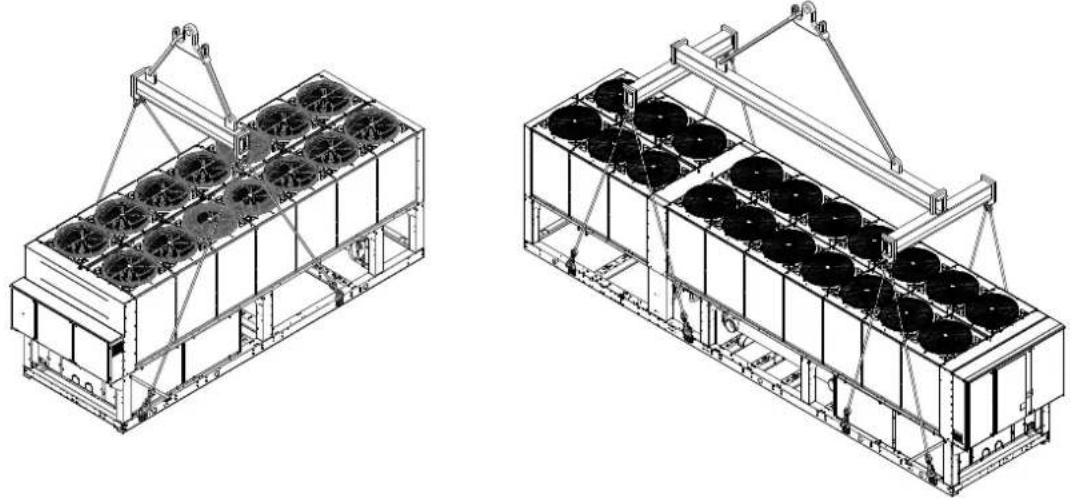

Obrázok 3 – Zdvíhanie zariadenia

Pre inštaláciu na zemi je potrebný odolný cementový základ o minimálnej hrúbke 250 mm a dĺžke presahujúcej dĺžku samotného zariadenia, základ musí byť schopný udržat’ hmotnosť zariadenia.

Pokiaľ je zariadenie nainštalované v priestoroch ľahko prístupných osobám alebo zvieratám, odporúča sa namontovať ochranné mriežky na časti kondenzátora a kompresora.

Pre zabezpečenie lepšej výkonnosti v mieste inštalácie dodržujte nasledujúce opatrenia a pokyny:

• Vyhýbajte sa recirkulácii toku vzduchu.
• Uistite sa, že sa v blízkosti nevyskytujú prekážky, ktoré bránia správnemu toku vzduchu.
• Uistite sa, že základ je pevný a odolný, aby sa čo najviac znížil hluk a vibrácia.
• Vyhnite sa inštalácii zariadenia v obzvlášť prašných miestach, pretože by mohlo dôjst k znečisteniu kondenzačných batéril.
• Voda v systéme musí byt' obzvlášť čistá a všetky stopy oleja alebo hrdze sa musia odstránit'. Na vstupnej trubke zariadenia musí byt' namontovaný mechanický filter vody.

Požiadavky minimálneho priestoru

Je dôležité rešpektovat minimálne vzdialenosti na všetkých zariadeniach pre zabezpečenie optimálnej ventilácie kondenzačných batéril.

Ked' sa rozhodnete umiestnit' zariadenia, pre zabezpečenie adekvátneho toku vzduchu je potrebné brat' do úvahy nasledujúce faktory:

Vyhýbajte sa recirkulácii teplého vzduchu

- Vyhýbajte sa nedostatočnému prívodu vzduchu ku kondenzátoru, chladeného vzduchom.

Obe podmienky môžu spôsobit' zvýšenie kondenzačného tlaku, ktoré vedie k zníženiu energetickej výkonnosti a chladiacej účinnosti.

K zariadeniu musí byť prístup z každej strany pre vykonávanie údržbárských úkonov po inštalácii.

Vertikálny odvod vzduchu nesmie byt zatarasený.

Pokiaľ sa okolo zariadenia nachádzajú steny alebo iné prekážky rovnakej výšky ako samotné zariadenie, toto musí byť nainštalované vo vzdialenosti väčšej než 2500 mm. Ak sú prekážky vyššie, zariadenie musí byť nainštalované vo vzdialenosti väčšej než 3000 mm.

Pokial' bude zariadenie nainštalované bez dodržania minimálnych odporučených vzdialeností pre vertikálne steny a/alebo prekážky, môže dôjst' ku kombinácii recirkulácie teplého vzduchu a/alebo nedostatočného prívodu vzduchu ku kondenzátoru chladeného vzduchom s následným znížením výkonnosti a účinnosti.

V každom prípade mikroprocesor umožní zariadeniu prispôsobit' sa novej operačnej prevádzke, dodávajúc maximálnu výkonnost', ktorá je k dispozícii v určitých podmienkach, aj keď je bočná vzdialenost' menšia než je odporučené; okrem operačných podmienok, ktoré by mohli ovplyvnit' bezpečnosť personálu a spofahlivost' zariadenia.

Ked' dôjde k umiestneniu dvoch alebo viac zariadení vedľa seba, odporúča sa dodržiavat' vzdialenost najmenej 3600 mm medzi blokmi kondenzátorov.

Pre d'alšie riešenia kontaktujte koncesionára výrobcu.

Zvuková ochrana

Pokiaľ si hladina zvukovej emisie vyžaduje špecifickú kontrolu, je potrebné venovať pozornost’ zvukovej izolácii zariadenia od podstavca aplikovaním protivibračných prvkov adekvátnym spôsobom (dodávajú sa ako voliteľné prvky). Flexibilné spoje musia byť nainštalované aj na hydraulických zapojeniach.

Vodné trubky

Trubky musia byt' naprojektované s čo najmenším počtom ohybov a zmien vo vertikálnom smere. Týmto spôsobom sa značne znížia výdavky na inštaláciu a zlepší sa výkonnost systému.

1. Antivibračné prvky slúžiace pre zníženie prenosu vibrácií na štruktúru.
2. Izolačné ventily pre izoláciu zariadenia od hydraulického systému počas servisných úkonov.
3. Prietokomer.
4. Manuálne alebo automatické odvzdušňovacie zariadenie umiestnené v najvyššom bode systému, zatial čo drenážne zariadenie umiestnené v najnižšom bode systému.
5. Evaporátor a zariadenie pre rekuperáciu tepla, ktoré nie sú umiestnené v najvyššom bode systému.
6. Odpovedajúce zariadenie, ktoré slúži pre udržiavanie tlaku v hydraulickom systéme (expanzná nádoba, atd.).
7. Ukazovatele tlaku a teploty vody, ktoré napomáhajú pracovníkovi pri servisných a údržbárských úkonoch.

Obrázok 4 - Požiadavky minimálneho priestoru

1. Filter alebo zariadenie, ktoré môže odstránit častice z kvapaliny. Použitie filtra predlžuje životnosť evaporátora a čerpadla a napomáha hydraulickému systému udržiavať sa v lepších podmienkach.
2. Evaporátor je vybavený elektrickým odporom s termostatom, ktorý zabezpečuje ochranu proti zamrznutiu vody pri minimálnej teplote prostredia -25°C. Všetky ostatné vodné trubky/externé hydraulické zariadenia systému musia mať zateplenie proti mrazu.

3. Zariadenie pre rekuperáciu tepla sa musí v zimnom období vyprázdnit, pokiaľ sa do hydraulického obvodu nepridá zmes etylén-glykolu v príslušnom percentuálnom pomere.

4. V prípade výmeny zariadenia sa musí celý hydraulický systém vyprázdnit' a vyčistit' predtým, než bude namontované nové zariadenie. Pred uvedením nového zariadenia do prevádzky sa odporúča vykonať príslušné testy a chemické úpravy vody.

5. Pokiaľ sa glykol pridá do hydraulického systému ako prostriedok proti zamrznutiu, dávajte pozor, pretože prívodný tlak bude nižší, výkonnost zariadenia sa zníži a poklesy tlaku budú väčšie. Je potrebné opätovne nastavit všetky ochranné systémy zariadenia, ako zariadenie proti zamrznutiu a ochranné zariadenie proti nízkemu tlaku.
6. Pred izolovaním vodných trubiek sa uistite, že nedochádza k únikom.

Obrázok 5 – Zapojenie vodných trubiek k evaporátoru

1. Manometer
2. Flexibilný konektor
3. Prietokomer

4. Tepelná sonda

5. Izolačný ventil

6. Čerpadlo
7. Filter

Obrázok 6 - Zapojenie vodných trubiek k výmenníkom rekuperácie tepla

1. Manometer
2. Flexibilný konektor

3. Tepelná sonda

4. Izolačný ventil

5. Čerpadlo
6. Filter

riziko korózie, erózie, formovania vápnika atd. Odpovedajúca najvhodnejšia úprava sa určí priamo na mieste podľa typu systému a vlastností vody.

Výrobca nezodpovedá za eventuálne škody alebo nesprávne fungovanie zariadenia v dôsledku chýbajúcej alebo nevhodnej úpravy vody.

Úprava vody

Pred spustením zariadenia vyčistite vodný obvod. Nečistota, vápnik, usadeniny korózie alebo iného materiálu sa môžu hromadiť vo vnútri tepelného výmenníka a znížiť tak jeho kapacitu tepelnej výmeny. Môže dôjsť aj k poklesu tlaku, k zníženiu prietoku vody. Vhodná úprava vody môže teda znížiť

Tabuľka 1 – Akceptovatel'né limity kvality vody

pH (25°C)	6,8÷8,0		Celková tvrdost' (mg CaCO_3 / l)	< 200
Elektrická vodivost' μS/cm (25°C)	<800		Železo (mg Fe / l)	< 1,0
Chloridové ióny (mg Cl- / l)	<200		Sulfidové ióny (mg S- / l)	Ziadne
Sulfátové ióny (mg SO_4^2- / l)	<200		Amoniakové ióny (mg NH_4^+ / l)	< 1,0
Zásaditost' (mg CaCO_3 / l)	<100		Oxid kremičity (mg SiO_2 / l)	< 50

Ochrana proti zamrznutiu rekuperačných výmenníkov a evaporátora

Všetky evaporátory sú vybavené elektrickým odporom kontrolovaným temostaticky, ktorý zabezpečuje vhodnú ochranu proti zamrznutiu pri minimálnej teplote prostredia -25°C. Jednako, okrem prípadu, kedy sú výmenníky tepla kompletne prázdne a čisté a obsalujú protimrznúcu zmes, sa môžu použit' dodatočné metódy proti zamrznutiu.

Pri projektovaní systému sa vždy berú do úvahy komplexne dve alebo viac metód ochrany, popísaných nižšie:

Stály obeh toku vody vo vnútri trubiek a výmenníkov Pridanie adekvátneho množstva glykolu do vodného obvodu.

Tepelná izolácia a dodatočné zahrievanie vonkajších trubiek Vyprázdnenie a vyčistenie tepelného výmenníka počas zimného obdobia

Je zodpovednosťou inštalatéra a/alebo údržbára zaistit' použitie metód proti zamrznutiu. Uistite sa, aby sa vždy previedli údržbárske úkony potrebné pre ochranu proti zamrznutiu. Chýbajúce dodržiavanie vyššie uvedených pokynov môže spôsobit' poškodenie zariadenia. Škody zapríčinené mrazom nespadajú do záruky.

Inštalácia prietokomeru

Pre zaistenie dostatočného množstva vody pre celý evaporátor je nevyhnutné nainštalovať na hydraulickom obvode prietokomer, ktorý môže byť umiestnený na vodných trubkách na vstupe alebo výstupe. Úlohou prietokomeru je zastavit' zariadenie v prípade prerušenia toku vody a chránít' tak evaporátor pred zamrznutím. Výrobca ponúka ako voliteľný prvok príslušne zvolený prietokomer. Tento prietokomer lopatkového typu je vhodný pre externú nepretružitú aplikáciu (IP67) s priemerom trubiek od 1" do 6". Prietokomer je vybavený čistým kontaktom, ktorý musí byť elektricky pripojený ku koncovkám, ako je znázornené na elektrickej schéme. Prietokomer musí byť nastavený tak, aby mohol zasiahnut', keď tok vody evaporátora klesne pod 50% nominálneho prietoku.

Rekuperácia tepla

Podl'a želania môže byt' zariadenie vybavené aj systémom rekuperácie tepla.

Tento systém sa aplikuje pomocou tepelného výmenníka chladeného vodou, ktorý sa umiestňuje na odvodovú hadicu kompresora a pomocou príslušného zariadenia, ktoré riadi tlak kondenzácie.

Pre zabezpečenie fungovania kompresora vo vnútri vlastnej schránky nemôže zaniadenie pre rekuperáciu tepla fungovat s vodou o teplote nižšej než 28°C.

Projektant zariadenia a inštalatér chilleru nesú zodpovednosť za dodržiavanie tejto hodnoty (napr. použitím ventilu bypass pre recirkuláciu)

Elektrické zariadenie

Všetky elektrické zapojenia k zariadeniu musia byt' v súlade s platnými predpismi a normami.

Všetky úkony inštalácie, nastavenia a údržby musí vykonávat kvalifikovaný personál.

Konzultujte špecifickú elektrickú schému odpovedajúcu zakúpenému zariadeniu. Pokial' sa elektrická schéma na zariadení nenachádza alebo ste ju stratili, kontaktujte vášho koncesionára výrobcu, ktorý vám zašle kópiu.

V prípade nezrovnalostí medzi elektrickou schémou a panelom/elektrickými káblami kontaktujte koncesionára výrobcu.

Používajte iba medené vodiče, v opačnom prípade by mohlo dôjst' k prehriatiu alebo korózii v styčných bodoch s rizikom následného poškodenia zariadenia.

Aby nedochádzalo k prerušeniam, káble riadenia sa musia zapojit' oddelene od elektrických káblov. Za týmto účelom používajte rozdielne trubice pre vedenie káblov.

Pred akýmkoľvek zásahom na zariadení otvorte hlavný odpojovací vypínač na hlavnom napájaní zariadenia.

Ked'je zariadenie vypnuté, ale vypínač sa nachádza v zatvorenej pozícii, nepoužívané okruhy zostanú jednako aktívne.

Súčasné zaťaženie monofázy a trojfázy a nerovnováha medzi fázami môžu spôsobit' straty smerom do zeme až do 150mA počas normálneho fungovania sériových zariadení.

Pokial' systém zahrňuje zariadenia, ktoré spôsobujú vyššie harmonické (ako VFD a rez. fázy), môžu straty smerom do zeme dosiahnut' aj omnoho vyššie hodnoty (zhruba 2 Ampérov).

Ochrany pre systém elektrického napájania musia byt' naprojektované na základe vyššie uvedených hodnôt.

Fungovanie

Je dôležité, aby bol pracovník príslušne vyškolený a oboznámil sa so systémom pred použitím zariadenia. Okrem prečítania tejto príručky si musí tiež preštudovat' operačnú príručku mikroprocesora a elektrickú schému, aby pochopil sekvencie uvedenia do chodu, fungovanie, sekvencie zastavenia a fungovanie všetkých bezpečnostných zariadení.

Počas fázy prvého spustenia zariadenia technik, poverený výrobcom, je k dispozícii odpovedat' na akúkol'vek otázku a poskytnút' inštrukcie pre vykonanie správnych procedúr.

Pracovník si musí zaznamenávať operačné údaje pre každé nainštalované zariadenie. Ďalšia registrácia sa musí viest' pre všetky pravidelné servisné a údržbárske úkony.

Pokial' pracovník zistí anomálne alebo neobvyklé operačné podmienky, musí konzultovat' technickú službu, poverenú výrobcom.

Bežná údržba

Úkony minimálnej bežnej údržby sú vymenované v Tabul'ke 2

Asistencia a záruka

Všetky zariadenia sú testované vo výrobe a podliehajú záruke po dobu 12 mesiacov od prvého uvedenia do prevádzky, alebo 18 mesiacov odo dňa dodania.

Tieto zariadenia boli naprojektované a konštruované s ohl'adom na najvyšší kvalitativny štandard a zabezpečujú roky bezporuchového fungovania. Jednako je dôležité postarat' sa o príslušní a pravidelnú údržbu v súladu so všetkými procedúrami, uvedenými v tejto príručke, ako i v súlade s dobrými praktikami vzťahujúcimi sa na údržbu strojov.

Odporúča sa uzavriet' zmluvu o údržbe so servisným strediskom, oprávneným výrobcom, aby ste si zabezpečili účinný a bezproblémový servis vd'aka skúsenosti a kompetencii nášho personálu.

Majte na vedomí, že nesprávne použitie zariadenia, napríklad mimo svojich operačných limitov alebo chýbajúca údržba podľa pokynov uvedených v tejto príručke, majú za následok zrušenie záruky.

Dodržujte najmä nasledujúce body pre rešpektovanie podmienok záruky:

1. Zariadenie nemôže fungovat' mimo operačných limitov

2. Elektrické napájanie musí zodpovedat' limitom napätia a musí byt' bez výskytu harmonických alebo náhlych zmien napätia.

3. Trojfázové napájanie nesmie vykazovat' nerovnováhu medzi fázami vyššiu než 3%. Zariadenie musí zostat' vypnuté, pokial' elektrický problém nebude vyriešený.

4. Nedeaktivujte alebo nezrušte žiadne bezpečnostné zariadenie, ako mechanické, tak elektrické alebo elektronické.

5. Voda, použivaná pre plnenie hydraulického obvodu, musí byt' čistá a vhodne upravená. Na najbližsom bode k vstupu evaporátora musí byt' nainštalovaný mechanický filter.

6. Pokial' pri objednávke nebolo dohodnuté inak, prietok vody evaporátora nesmie byt' nikdy viac ako 120% a menej ako 80% nominálnej kapacity.

Pravidelné povinné kontroly a uvedenie zariadenia pod tlak

Zariadenia patria do kategórie IV klasifikácie stanovenej Európskou Smernicou PED 2014/68/EU.

Pre chillery, patriace do tejto kategórie, niektoré miestne normy si vyžadujú pravidelnú inšpekciu zo strany oprávneného servisného strediska. Overte si platné požiadavky na mieste inštalácie.

Tabuľka 2 – Program bežnej údržby

Zoznam úkonov	Týždenne	Mesačne (Pozn. 1)	Ročne/Sezónne (Pozn. 2)
Všeobecne:
Cítanie operačných údajov (Pozn. 3)	X
Vizuálna inšpekcia zariadenia pre eventuálne škody a/alebo uvoľnenie		X
Kontrola integrity tepelnej izolácie			X
Čistenie a nalakovanie, kde je to potrebné			X
Analýza vody (6)			X
Kontrola fungovania prietokomeru		X
Elektrické zariadenie:
Previerka kontrolných sekvencii			X
Kontrola opotrebovania počítladla – vymenit, ak je to potrebné			X
Kontrola správného utiahnutia všetkých elektrických koncoviek – utiahnuť, ak je to potrebné			X
Cistenie vnútra elektrického kontrolného panelu			X
Vizuálna inšpekcia komponentov pre eventuálne známky nadmerného zahrievania		X
Previerka fungovania kompresore a elektrického odporu		X
Meranie izolácie motora kompresora pomocou Megger			X
Chladiaci obvod:
Kontrola prítomnosti eventuálnych únikov chladiva		X
Vizuálna previerka toku chladiva prostredníctvom inšpekčného skla kvapaliny – inšpekčné sklo musí byt' plné	X
Previerka poklesu tlaku filtra dehydrátora		X
Previerka poklesu tlaku olejového filtra (Pozn. 5)		X
Analýza vibrácií kompresora			X
Analýza kyslosti oleja kompresora (7)			X
Čast kondenzátora:
Čistenie blokov kondenzátora (Pozn. 4)			X
Previerka správného utiahnutia ventilátorov			X
Previerka rebier bloku kondenzátora – odstránit, ak je to potrebné			X

Poznámky:
1. Mesačné úkony zahmujú aj úkony týždenné.
2. Ročné úkony (alebo sezónne) zahrňujú aj týždenné a mesačné.
3. Operačné údaje zariadenia sa môžu čítat' denne, s rešpektovaním vysokého pozorovacieho štandardu.
4. V prostrediach so zvýšenou koncentráciou častíc vo vzduchu je potrebné čistit' blok kondenzátora častejšie.
5. Vymeňte olejový filter, ked' pokles tlaku vzt'ahujúci sa k nemu dosiahne 2,0 barov.
6. Kontrolujte prítomnost' eventuálnych rozpustených kovov.
7. TAN (Číslo celkových kyselín): ≤0,10 : žiadny úkon
Medzi 0,10 a 0,19: vymeňte protikyselinové filtre a skontrolujte po 1000 prevádzkových hodinách. Pokračujte vo výmene filtrov, dokial' TAN nie je nižší než 0,10.

Dôležité informácie vzt'ahujúce sa k používanému chladivu

Tento výrobok obsahuje fluorované plyny skleníkového efektu. Nevypúštajte plyny do ovzdušia.

Typ chladiva: R134a

Hodnota GWP(1): 1430

Množstvo chladiva, potrebné pre štandardné fungovanie zariadenia, je uvedené na identifikačnom štítku zariadenia.

Skutočné množstvo chladiva, nachádzajúce sa v zariadení, je signalizované striebomou tyčinkou vo vnútri elektrického panelu.

V závislosti od európskej alebo miestnej legislatívy je možné, že sú potrebné periodické inšpekcie pre zistovanie eventuálnych únikov chladiva.

Navodila za enote, polnjene v tovarni in na terenu

Kontaktujte miestneho predajcu pre d'alšie informácie.

Likvidácia

Zariadenie je realizované z kovových, plastových a elektronických komponentov. Všetky tieto časti sa musia likvidovat' v súlade s platnými miestnymi predpismi.

Olovené batérie sa musia zbierat' a zaslat' do špeciálneho zberného strediska.

Olej sa musí zbierať a zaslať do špeciálneho zberného strediska.

Tálo prinučka služi ako technická pomôčka a nepredstavuje žiadnu záváznú ponuku. Jej obsah nemůže byť garantovaný bezvýhradne a jednoznačne ako komplelní, presný alebo spolahlivý. Všetky údaje a špecřické popisý môžu byť pozmenené bezpredchádzajúceho upozomenia. Údaje, komunikované v momente objednávky, budů považované za definitivne.

Výrobca sa zbavuje akejkolvek zodpovednosti za eventuálne priame alebo nepriame škody, a to v najšiřsom zmysle slova, súvisiace alebo spojené s použtím a'alebo interpretáciou tejlo príručky.

Vyhradzujeme si právo vykonávat' projektové a štrukturálne modifikáde v ktoromkolvek momente bez predchádzajúceho upozomenia. Zobrazenie na obálke nie je závazné.

Verzia jednotky s vol'ným chladením

Jednotky s voľným chladením majú dodatočné vinutie cievky, ktoré sa používa na predchladzovanie kvapaliny prúdiacej z budovy a zvýšenie celkovej účinnosti odbremenením kompresorov, až kým sa úplne nezastavia, ak to dovoľujú podmienky prostredia. Tok vody možno presmerovať k dodatočným vinutiam cievky trojcestným ventilom (alebo dvoma samostatnými ventilmi, v závislosti od veľkosti chladiča), ak teplota okolia klesne pod úroveň teploty spätného toku vody.

Voľné chladenie možno aktivovať spínačom QFC umiestneným v ovládacej časti elektrického panela. Po aktivácií funkcie voľného chladenia riadi ovládač jednotky prevádzku vodných ventilov automaticky. Systém riadi aj prevádzku ventilátorov, čím maximalizuje efekt voľného chladenia.

POZOR

Vodný systém MUSÍ byť naplnený správnym pomerom vody a glykolu.Koncový používatel’ je zodpovedný za správny percentuálny podiel vody a glykolu.Na škody vinutí cievok voľného chladenia spôsobené zamrznutím sa nevzt’ahuje záruka.

POZOR

Do vstupného vodného potrubia jednotky nainštalujte sitko, aby sa nepoškodili vinutia cievky voľného chladenia. Veľkost' otvorov sitka nesmie byť väčšia ako 0,5 mm.

Existujú dva typy regulačného systému voľného chladenia:

Systém volného chladenia s trojcestným ventilom

EWAD640CF-XS/XL ÷ EWADC11CF-XS/XL - EWAD600CF-XR ÷ EWADC10CF-XR

Freecooling coils	Vinutia cievky voľného chladenia
3 Way Valve	Trojcestný ventil
EEWT	Tepelná sonda vstupu vody
Evaporator	Výparník
ELWT	Teplotný snímač výstupnej vody

Systém voľného chladenia s dvojcestnými ventilmi

EWADC12CF-XS/XL ÷ EWADC16CF-XS/XL - EWADC11CF-XR ÷ EWADC15CF-XR

Freecooling coils

2 Way Valve

EEWT

Evaporator

ELWT

Vinutia cievky vol'ného chladenia

Dvojcestný ventil

Teplotný snímač výstupnej vody

V závislosti od prevádzkových podmienok a nastavenej hodnoty jednotky sa výmena systému sa ovláda prostredníctvom vstavaného ovládača jednotky. Medzi zimnou a letnou prevádzkou sú poklesy tlaku na strane vody rôzne a preto sa môže líšit' aj prietok vody chladiča. Overte, či sa minimálny a maximálny prietok vody medzi zimnou a letnou prevádzkou nachádza v rámci limitov prietoku vody (pozrite si návod na obsluhu výrobku).
