NÁVOD NA OBSLUHU EWAD850CZXR DAIKIN

Táto príručka predstavuje dôležitý pomocný dokument pre kvalifikovaný personal; v žiadnom prípade však nikdy nemôže slúžit' ako náhrada samotného personálu.

Ďakujeme, že ste si zakúpili tento chiller

PRED INŠTALÁCIOU A UVEDENÍM DO PREVÁDZKY SI POZORNE PREČÍTAJTE TÚTO PRÍRUČKU. NESPRÁVNA INŠTALÁCIA MOŽE ZAPRÍČINIŤ ZÁSAHY ELEKTRICKÝM PRÚDOM, SKRATY, POŽIAR ALEBO INÉ ŠKODY NA PRÍSTROJI A ZRANENIE OSOB. ZARIADENIE MUSÍ BYT NAINŠTALOVANÉ KVALIFIKOVANÝM PRACOVNÍKOM/TECHNIKOM. UVEDENIE ZARIADENIA DO PREVÁDZKY MOŽU VYKONAŤ IBA SKÚSENÍ A OPRÁVNENÍ PROFESIONÁLNI PRACOVNÍCI. VŠETKY ÚKONY SA MUSIA VYKONÁVAŤ V SÚLADE S MIESTNYMI PREDPISMI A NORMAMI. INŠTALÁCIA ZARIADENIA A JEHO UVEDENIA DO PREVÁDZKY JE PRÍSNE ZAKÁZANÁ V PRÍPADE, ŽE VŠETKY POKYNY V TEJTO PRÍRUČKE NIE SU ZROZUMITEL'NÉ. V PRÍPADE POCHYBNOSTÍ, PRE ďALŠIE INFORMÁCIE A RADY KONTAKTUJTE KONCESIONÁRA VÝROBCU.

Popis

Zariadenie, ktoré ste zakúpili, je "chiller so vzduchovým kondenzátorom", jedná sa o zariadenie, určené pre ochladzovanie vody (alebo zmesi vodyuvedené na štítku je správne. Výrobca nezodpovedá za eventuálne a glykolu) v medziach hodnôt, popísaných nižšie. Fungovanie zariadeniaškody vzniknuté po prijatí zariadenia.

sa zakladá na kompresii, kondenzácii a evaporácii pary, podľa obráteného cyklu Carnot. Základné komponenty sú:

Kompresor s ventilom pre zvyšovanie tlaku chladiacej pary cez tlak evaporácie až po tlak kondenzácie.
- Evaporátor, v ktorom dochádza k evaporácii kvapalného chladiva s nízkym tlakom a následne k ochladzovaniu vody.
- Kondenzátor, v ktorom dochádza ku kondenzácii pary vysokého tlaku a k vypudeniu tepla z ochladzovanej vody do atmosféry prostredníctvom tepelného výmenníka, ochladzovaného vzduchom.
- Expanzný ventil, ktorý umožňuje znížit tlak kondenzovanej kvapaliny, prechádzajúc od tlaku kondenzácie k tlaku evaporácie.

Všeobecné informácie

Všetky zariadenia sú dodávané s elektrickými schémami, certifikovanými výkresmi, identifikačným štítkom; a DOC

(Prehlásení o zhode); v tejto dokumentácii sú uvedené všetky technické údaje zakúpeného zariadenia a SÚ

NEODDELITEL'NOU A PODSTATNOU ČASŤOU TEJTO PRÍRUČKY

V prípade nezhody medzi touto príručkou a dokumentáciou prístroja sú smerodajné údaje, uvedené na samotnom prístroji. V prípade pochybností kontaktujte koncesionára výrobcu.

Účelom tejto príručky je poskytnúť pomoc kvalifikovanému inštalatérovi a pracovníkovi, aby bola zaistená správna inštalácia , uvedenie do prevádzky a údržba zariadenia, bez ohrozenia osób, zvierat a/alebo predmetov.

Dodanie zariadenia

Po dodaní zariadenia na miesto inštalácie je potrebné ho skontrolovať, aby sa zistili eventuálne škody. Je potrebné prezriet a skontrolovať všetky komponenty, vymenované v dodacom liste.

Pokial' je zariadenie poškodené, neodstraňujte poškodený materiál a okamžite nahláste škodu prepravnej spoločnosti, aby zariadenie preskúmala.

Okamžite škodu nahláste koncesionárovi výrobcu, pošlite mu podľa možnosti snímky, ktoré môžu byť užitočné pri zist’ovaní zodpovednosti. Škoda sa nesmie odstránit, dokial’ nebola vykonaná kontrola zo strany predstaviteľa prepravnej spoločnosti.

Pred inštaláciou zariadenia sa uistite, že model a elektrické napätie yuvedené na štítku je správne. Výrobca nezodpovedá za eventuálne aškody vzniknuté po prijatí zariadenia.

Operačné limity

Uskladnenie

Podmienky prostredia musia zodpovedat' nasledujúcim limitom:

Minimálna teplota prostredia : -20 °C

Maximálna teplota prostredia : 57 °C

Maximálna relatívna vlhkost' : 95% bez kondenzácie

Skladovanie pri nižšej teplote ako je minimálna teplota môže poškodit komponenty zariadenia, zatial' čo pri vyššej teplote ako je maximálna môže spôsobit' otvorenie bezpečnostných ventilov. Skladovanie v prostredí s kondenzáciou môže poškodit' elektrické komponenty.

Fungovanie

Fungovanie je povolené v medziach limitov uvedených na Obrázku 2. Zariadenie sa musí používať s prietokom vody evaporátora medzi 50 % a 140% nominálneho prietoku (štandardné operačné podmienky).

Prevádzka mimo uvedených limitov môže zariadenie poškodit'.

V prípade pochybností kontaktujte koncesionára výrobcu.

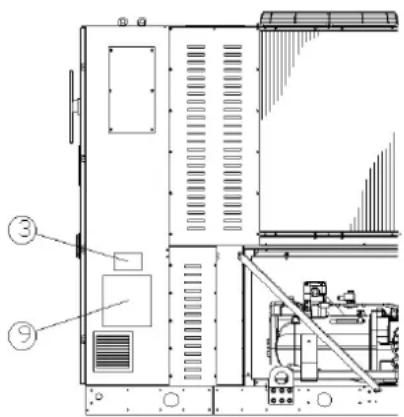

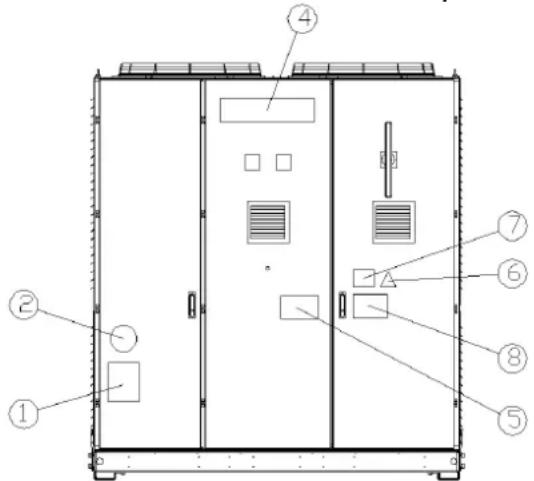

Obrázok 1 – Popis štítkov aplikovaných na elektrickom paneli

Identifikácia štítku

1 – Symbol nehorľavého plynu	6 – Symbol elektrického nebezpečenstva
2 – Typ plynu	7 – Upozornenie o nebezpečnom napătí
3 – Údaje identifikačného štítku zariadenia	8 – Upozornenie o utiahnutí káblov
4 – Logo výrobcu	9 – Pokyny na zdvíhanie
5 – Upozornenie o naplnení obvodu vodou

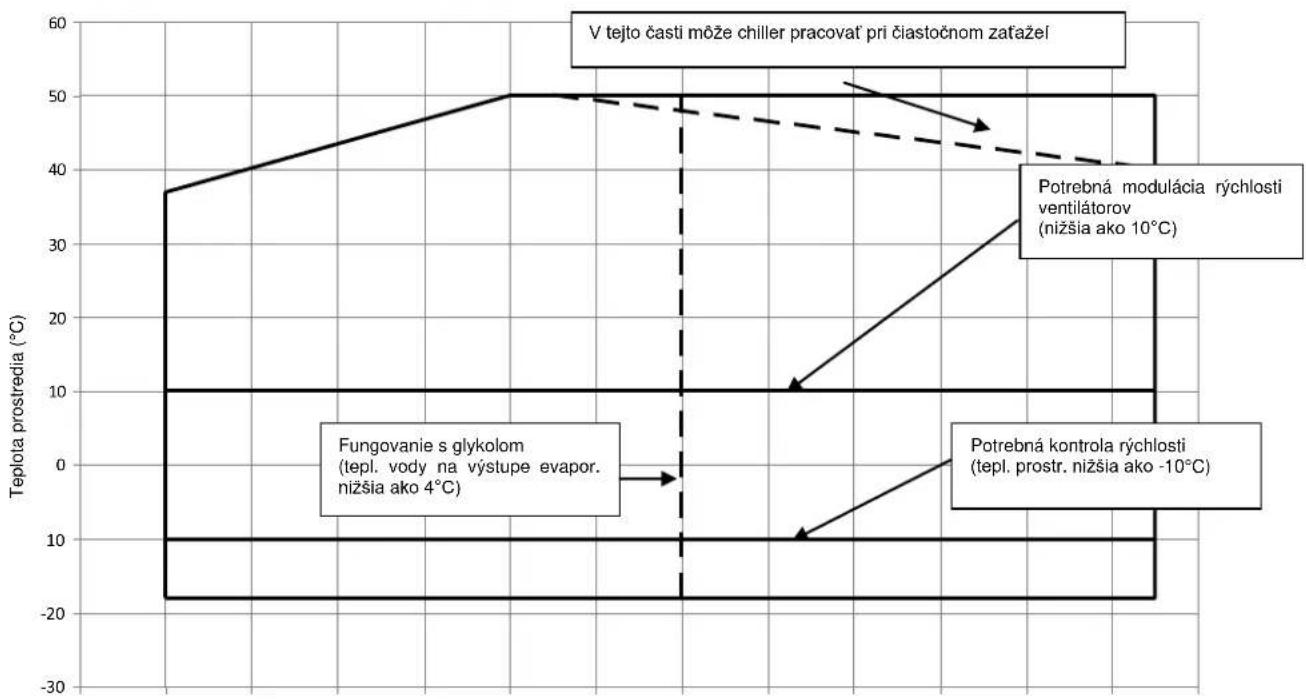

Obrázok 2 - Operačné limity

Je dôležité dodržiavať nasledujúce pokyny:

• Zariadenie sa môže zovhat'iba v príslušných bodoch, vyznačených žlou farbou, ktoré sa nachádzajú na jeho podstavci.
• Pristup k elektrickým komponentom je zakázaný, pokiaľ predtým nebol hlavný vypínač zariadenia otvorený a elektrické napájanie deakt

- Prístup k elektrickým komponentom je zakázaný bez použila izolačnej plošiny. Nepristupujte k elektrickým komponentom, pokial' sa vyskytuje voda/alebo vlhkost'.

Ostré okraje a povrch časti kondenzátora môžu spôsobit' poranenie. Výhýbajte sa priamemu kontaktu a používajte vhodné osobné ochranné prostriedky.

- Pred akýmkolvek zásahom na chladloch ventilátoroch a/alebo kompresoroch odpóte elektrické napájanie otvorením hlavného vypínača. Nedodržiavanie tohto pravidla môže spôsobit vážne poranenie.

- Nevkladajte pevné predmety do vodných trubiek, zatal' čo je zariadenie zapojené k systému.

- Mechanický filter musí byť nainštalovaný na vodnej trubke, ktorá je zapojená ku vstupu tepelného výmenníka.

Zariadenie je vybavené bezpečnostnými ventilmi, ktoré sú namontované po stranách nízkeho a vysokého tlaku chladiaceho obvodu.

Je prísne zakázané odstránit' všetky ochranné kryty pohyblivých

V prípade nečakaného zastavenia zariadenia postupujte podľa pokynov uvedených v Kontrolný panel - príručka pokynov, ktorý je súčastůu dokumentácie, odovzdanej konečnému užívateľovi.

Výhýbajte sa inštaláci chilleru v prostredí, ktoré može byť nebezpečné počas údržbárskych úkonov, ako napríklad plošiny bez ochranných stien alebo zábradlí či zóny, ktoré nezodpovedajú požiadavkám pre okolit-prostredie chilleru.

Hluk

Zariadenie produkuje hluk najmä v dôsledku otáčania kompresorov a ventilátor įladina hluku pre každý model je uvedená v priloženej dokumentácii.

Pokai! je zariadenie správne nainštalované a používané, a pravidelne ho potzkojste údržbe; hladina huku si nevyžaduje ramontovanie špedického ochranného prístroja, ktorý by fungoval nepretržite v blízkosti zariadenia.

V prípade inštalácie so špecifickými zvukovými požiadavkami je potrebné nainštalovať dodatočný prístroj pre zníženie hluku.

Premiestňovanie a zdvíhanie

Vyhybajte sa nárazom a/alebo otrasom zariadenia počas nakladania/vykladani prepravného prostriedku a počas premiestňovania. Tlačte alebo t'ahajte zariade iba za rám podstavca. Umiesnite zariadenie do vnútra prepravného prostriedku tak, aby sa nehýbalo a nespôsobiló škody. Dbajte na to, aby žiadna časť zariad nespadla počas prepravy a nakladania/vykladania.

Všetky zariadenia sú vybavené bodmi pre zdvíhanie, označenými žltou farbou. tieto body sa môžu používať pre zdvíhanie zariadenia, ako je to následo znázornené.

Poškodeniu kondenzačnej banky zabránite použitím rozperných tyči.T ie střiestnite nad mriežkami ventilátorov vo vzdialenosti 25 metrov.

Odporúča sa vykonat' úkony inštalácie a údržby spolu s inými osobami. Vzáradanie sa musí zdvíhat's maximálnou opatrnost'ou a pozornost'ou, podľa náhodilých zranení alebo problémov sa chovajte nasledujúcim spôsobom boknyv pre zdvíhanie uvedeních na šítku. Zdvíhate zariadenie pomav a

- Zachovajte klud

- Stlačte tlačidlo alarmu, pokial'sa nachádza v mieste inštalácie

- Premiestnite ranenú osobu na teplé miesto, daleko od zariadenia a uložte ju do polohy kl'udu

- Okamžite upovedomte personal zodpovedný za bezpečnost v budove alebo pohotovostnú záchrannú službu.

- Počkajte na prichod pohotovostnej služby a nenechávajte raneného samého.

- Poskytnite všetky potrebné informácie operátorom pohotovostnej služby.

Umiestnenie a montáž

Všetky zariadenia sú projektované pre externé použitie, na balkónoch alebo ze za podmienok, že v priestore určenom pre inštaláciu sa nenachádzajú prekážk ktoré by mohli znižovať prietok vzduchu ku kondenzačným batériám.

Zariadenie musí byt nainštalované na pevnom a perfektne rovnom povrchu. Po bude zariadenie nainštalované na balkónoch alebo strechách, je možné, že bu potrebné použit' trámy pre rozloženie hmotnosti.

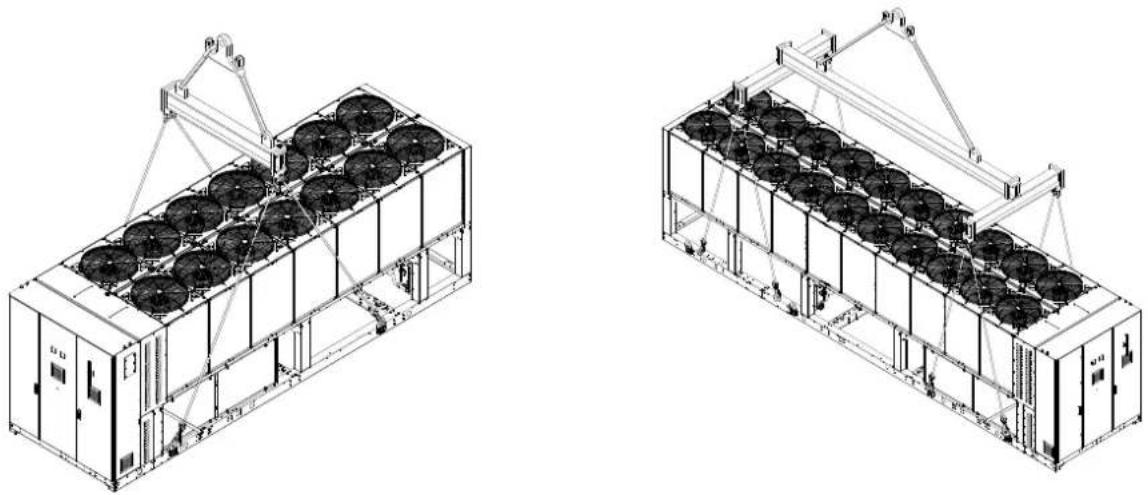

Obrázok 3 – Zdvíhanie zariadenia

2 jednotka kompresora 3 jednotka kompresora

Pre inštaláciu na zemi je potrebný odolný cementový základ o minimálnej hrúbke 250 mm a dížke presahujúcej dížku samotného zariadenia, základ musí byt' schopný udržat' hmotnost' zariadenia.

Pokiaľ je zariadenie nainštalované v priestoroch ľahko prístupných osobám alebo zvieratám, odporúča sa namontovať ochranné mriežky na časti kondenzátora a kompresora.

Pre zabezpečenie lepšej výkonnosti v mieste inštalácie dodržujte nasledujúce opatrenia a pokyny:

Vyhýbajte sa recirkulácii toku vzduchu.

• Uistite sa, že sa v blízkosti nevyskytujú prekážky, ktoré bránia správnemu toku vzduchu.
  – Uistite sa, že základ je pevný a odolný, aby sa čo najviac znížil hluk a vibrácia.
• Vyhnite sa inštalácii zariadenia v obzvlášť prašných miestach, pretože by mohlo dôjst k znečisteniu kondenzačných batérií.
• Voda v systéme musí byt' obzvlášť čistá a všetky stopy oleja alebo hrdze sa musia odstránit. Na vstupnej trubke zariadenia musí byt' namontovaný mechanický filter vody.

Požiadavky minimálneho priestoru

Je dôležité rešpektovať minimálne vzdialenosti na všetkých zariadeniach pre zabezpečenie optimálnej ventilácie kondenzačných batérií.

Ked' sa rozhodnete umiestnit' zariadenia, pre zabezpečenie adekvátneho toku vzduchu je potrebné brať do úvahy nasledujúce faktory:

• Vyhýbajte sa recirkulácii teplého vzduchu
• Vyhýbajte sa nedostatočnému prívodu vzduchu ku kondenzátoru, chladeného vzduchom.

Obe podmienky môžu spôsobit' zvýšenie kondenzačného tlaku, ktoré vedie k zníženiu energetickej výkonnosti a chladiacej účinnosti.

K zariadeniu musí byť prístup z každej strany pre vykonávanie údržbárských úkonov po inštalácii.

Vertikálny odvod vzduchu nesmie byt zatarasený.

Pokiaľ sa okolo zariadenia nachádzajú steny alebo iné prekážky rovnakej výšky ako samotné zariadenie, toto musí byť nainštalované vo vzdialenosti väčšej než 2500 mm. Ak sú prekážky vyššie, zariadenie musí byť nainštalované vo vzdialenosti väčšej než 3000 mm.

Pokial bude zariadenie nainštalované bez dodržania minimálnych odporučených vzdialeností pre vertikálne steny a/alebo prekážky, môže dôjst' ku kombináci recirkulácie teplého vzduchu a/alebo nedostatočného prívodu vzduchu ku kondenzátoru chladeného vzduchom s následným znížením výkonnosti a účinnosti.

V každom prípade mikroprocesor umožní zariadeniu prispôsobit sa novej operačnej prevádzke, dodávajúc maximálnu výkonnost, ktorá je k dispozícii v určitých podmienkach, aj keď je bočná vzdialenost menšia než je odporučené; okrem operačných podmienok, ktoré by mohli ovplyvnit bezpečnosť personálu a spoľahlivosť zariadenia.

Ked' dôjde k umiestneniu dvoch alebo viac zariadení vedl'a seba, odporúča sa dodržiavat' vzdialenosť najmenej 3600 mm medzi blokmi kondenzátorov.

Pre d'alšie riešenia kontaktujte koncesionára výrobcu.

Zvuková ochrana

Pokial' si hladina zvukovej emisie vyžaduje špecificků kontrolu, je potrebné venovať pozornost' zvukovej izolácii zariadenia od podstavca aplikovaním protivibračných prvkov adekvátnym spôsobom (dodávajú sa ako voliteľné prvky). Flexibilné spoje musia byť nainštalované aj na hydraulických zapojeniach.

Vodné trubky

Trubky musia byt' naprojektované s čo najmenším počtom ohybov a zmien vo vertikálnom smere. Týmto spôsobom sa značne znížia výdavky na inštaláciu a zlepší sa výkonnost systému.

Vodný systém musí obsahovat:

1. Antivibračné prvky slúžiace pre zníženie prenosu vibrácií na štruktúru.
2. Izolačné ventily pre izoláciu zariadenia od hydraulického systému počas servisných úkonov.
3. Prietokomer.
4. Manuálne alebo automatické odvzdušňovacie zariadenie umiestnené v najvyššom bode systému, zatial' čo drenážne zariadenie umiestnené v najnižšom bode systému.
5. Evaporátor a zariadenie pre rekuperáciu tepla, ktoré nie sú umiestnené v najvyššom bode systému.
6. Odpovedajúce zariadenie, ktoré slúži pre udržiavanie tlaku v hydraulickom systéme (expanzná nádoba, atd.).
7. Ukazovatele tlaku a teploty vody, ktoré napomáhajú pracovníkovi pri servisných a údržbárských úkonoch.

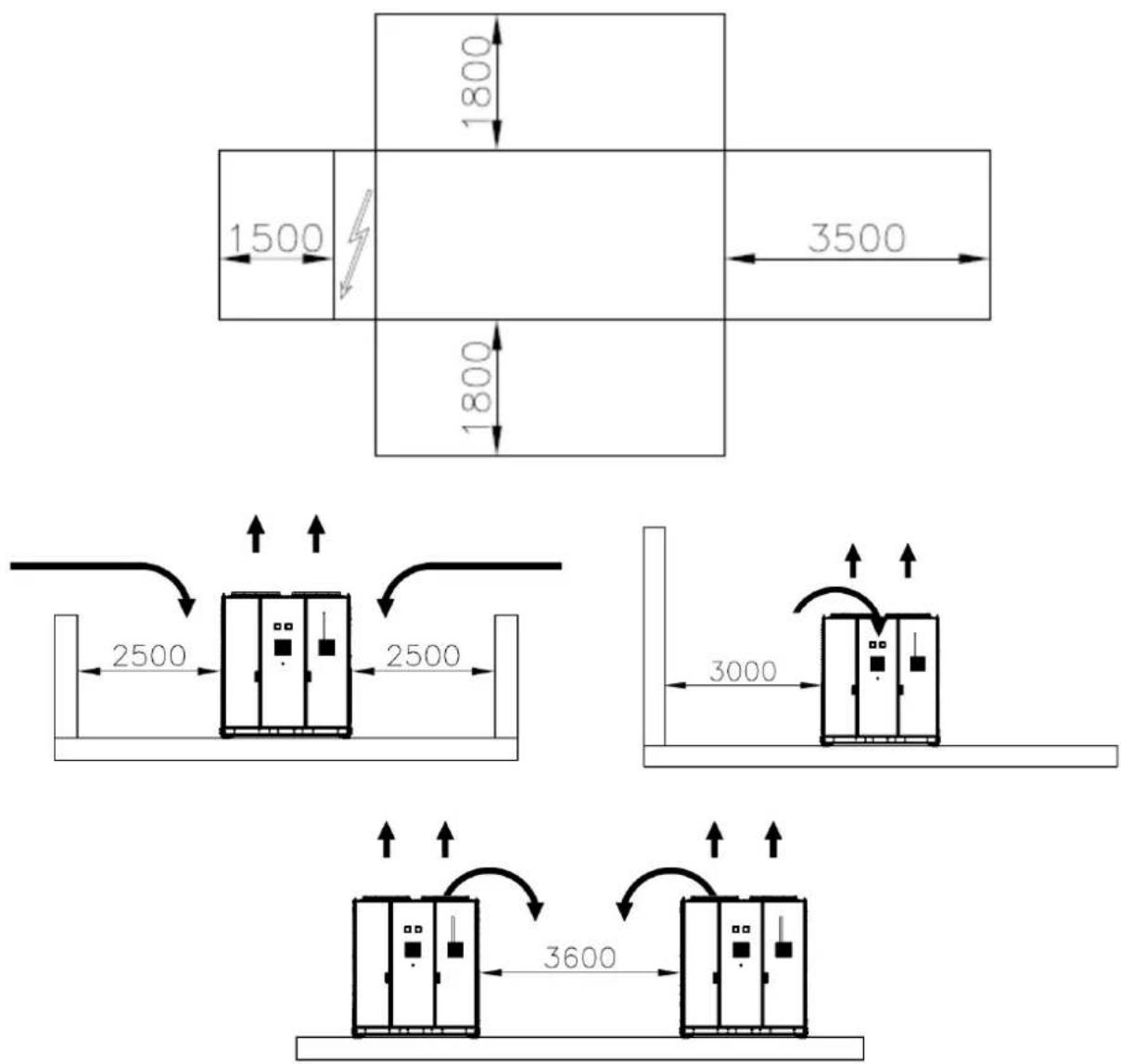

Obrázok 4 - Požiadavky minimálneho priestoru

1. Filter alebo zariadenie, ktoré môže odstránit' častice z kvapaliny. Použitie filtra predlžuje životnosť evaporátora a čerpadla a napomáha hydraulickému systému udržiavat' sa v lepších podmienkach.
2. Evaporátor je vybavený elektrickým odporom s termostatom, ktorý zabezpečuje ochranu proti zamrznutiu vody pri minimálnej teplote prostredia -25°C. Všetky ostatné vodné trubky/externé hydraulické zariadenia systému musia mať zateplenie proti mrazu.

3. Zariadenie pre rekuperáciu tepla sa musí v zimnom období vyprázdnit, pokiaľ sa do hydraulického obvodu nepridá zmes etylén-glykolu v príslušnom percentuálnom pomere.

4. V prípade výmeny zariadenia sa musí celý hydraulický systém vyprázdnit' a vyčistiť predtým, než bude namontované nové zariadenie. Pred uvedením nového zariadenia do prevádzky sa odporúča vykonat' príslušné testy a chemické úpravy vody.

5. Pokiaľ sa glykol pridá do hydraulického systému ako prostriedok proti zamrznutiu, dávajte pozor, pretože prívodný tlak bude nižší, výkonnost zariadenia sa zníži a poklesy tlaku budú väčšie. Je potrebné opätovne nastavit všetky ochranné systémy zariadenia, ako zariadenie proti zamrznutiu a ochranné zariadenie proti nízkemu tlaku.
6. Pred izolovaním vodných trubiek sa uistite, že nedochádza k únikom.

Obrázok 5 – Zapojenie vodných trubiek k evaporátoru

1. Manometer
2. Flexibilný konektor
3. Prietokomer

4. Tepelná sonda

5. Izolačný ventil

6. Čerpadlo
7. Filter

Obrázok 6 - Zapojenie vodných trubiek k výmenníkom rekuperácie tepla

1. Manometer
2. Flexibilný konektor

3. Tepelná sonda

4. Izolačný ventil

5. Čerpadlo
6. Filter

riziko korózie, erózie, formovania vápnika atd. Odpovedajúca najvhodnejšia úprava sa určí priamo na mieste podľa typu systému a vlastností vody.

Výrobca nezodpovedá za eventuálne škody alebo nesprávne fungovanie zariadenia v dôsledku chýbajúcej alebo nevhodnej úpravy vody.

Úprava vody

Pred spustením zariadenia vyčistite vodný obvod. Nečistota, vápnik, usadeniny korózie alebo iného materiálu sa môžu hromadiť vo vnútri tepelného výmenníka a znížit tak jeho kapacitu tepelnej výmeny. Môže dôjst' aj k poklesu tlaku, k zníženiu prietoku vody. Vhodná úprava vody môže teda znížit'

Tabuľka 1 – Akceptovatel'né limity kvality vody

pH (25°C)	6,8÷8,0		Celková tvrdost' (mg CaCO_3 / l)	< 200
Elektrická vodivost' μS/cm (25°C)	<800		Železo (mg Fe / l)	< 1,0
Chloridové ióny (mg Cl- / l)	<200		Sulfidové ióny (mg S- / l)	Ziadne
Sulfátové ióny (mg SO_4^2- / l)	<200		Amoniakové ióny (mg NH_4^+ / l)	< 1,0
Zásaditost' (mg CaCO_3 / l)	<100		Oxid kremičity (mg SiO_2 / l)	< 50

Ochrana proti zamrznutiu rekuperačných výmenníkov a evaporátora Všetky evaporátory sú vybavené elektrickým odporom kontrolovaným termostaticky, ktorý zabezpečuje vhodnú ochranu proti zamrznutiu pri minimálnej teplote prostredia -25°C. Jednako, okrem prípadu, kedy sú výmenníky tepla kompletne prázdne a čisté a obsahujú protimrznúcu zmes, sa môžu použit dodatočné metódy proti zamrznutiu.

Pri projektovaní systému sa vždy berú do úvahy komplexne dve alebo viac metód ochrany, popísaných nižšie:

Stály obeh toku vody vo vnútri trubiek a výmenníkov

– Pridanie adekvátneho množstva glykolu do vodného obvodu.
- Tepelná izolácia a dodatočné zahrievanie vonkajších trubiek
- Vyprázdnenie a vyčistenie tepelného výmenníka počas zimného obdobia

Je zodpovednosťou inštalatéra a/alebo údržbára zaistit použitie metód proti zamrznutiu. Uistite sa, aby sa vždy previedli údržbárske úkony potrebné pre ochranu proti zamrznutiu. Chýbajúce dodržiavanie vyššie uvedených pokynov môže spôsobít poškodenie zariadenia. Škody zapríčinené mrazom nespadajú do záruky.

Inštalácia prietokomeru

Pre zaistenie dostatočného množstva vody pre celý evaporátor je nevyhnutné nainštalovať na hydraulickom obvode prietokomer, ktorý môže byť umiestnený na vodných trubkách na vstupe alebo výstupe. Úlohou prietokomeru je zastaviť zariadenie v prípade prerušenia toku vody a chránit tak evaporátor pred zamrznutím. Výrobca ponúka ako voliteľný prvok príslušne zvolený prietokomer. Tento prietokomer lopatkového typu je vhodný pre externú nepretržítú aplikáciu (IP67) s priemerom trubiek od 1" do 6". Prietokomer je vybavený čistým kontaktom, ktorý musí byť elektricky pripojený ku koncovkám, ako je znázornené na elektrickej schéme. Prietokomer musí byť nastavený tak, aby mohol zasiahnut', keď tok vody evaporátora klesne pod 50% nominálneho prietoku.

Rekuperácia tepla

Podľa želania môže byť zariadenie vybavené aj systémom rekuperácie tepla.

Tento systém sa aplikuje pomocou tepelného výmenníka chladeného vodou, ktorý sa umiestňuje na odvodovú hadicu kompresora a pomocou príslušného zariadenia, ktoré riadi tlak kondenzácie.

Pre zabezpečenie fungovania kompresora vo vnútri vlastnej schránky nemôže zariadenie pre rekuperáciu tepla fungovat's vodou o teplote nižšej než 28°C.

Projektant zariadenia a inštalatér chilleru nesú zodpovednosť za dodržiavanie tejto hodnoty (napr. použitím ventilu bypass pre recirkuláciu)

Elektrické zariadenie

Všetky elektrické zapojenia k zariadeniu musia byt' v súlade s platnými predpismi a normami.

Všetky úkony inštalácie, nastavenia a údržby musí vykonávať kvalifikovaný personal.

Konzultujte špecifickú elektrickú schému odpovedajúcu zakúpenému zariadeniu. Pokial sa elektrická schéma na zariadení nenachádza alebo ste ju stratili, kontaktujte vášho koncesionára výrobcu, ktorý vám zašle kópiu.

V prípade nezrovnalostí medzi elektrickou schémou a panelom/elektrickými káblami kontaktujte koncesionára výrobcu.

Používajte iba medené vodiče, v opačnom prípade by mohlo dôjsť k prehriatiu alebo korózii v styčných bodoch s rizikom následného poškodenia zariadenia.

Aby nedochádzalo k prerušeniam, káble riadenia sa musia zapojiť oddelene od elektrických káblov. Za týmto účelom používajte rozdielne trubice pre vedenie káblov.

Ked'je zariadenie vypnuté, ale vypínač sa nachádza v zatvorenej pozícii, nepoužívané okruhy zostanú jednako aktívne.

Súčasné zaťaženie monofázy a trojfázy a nerovnováha medzi fázami môžu spôsobit' straty smerom do zeme až do 150mA počas normálneho fungovania sériových zariadení.

Pokial' systém zahrňuje zariadenia, ktoré spôsobujú vyššie harmonické (ako VFD a rez fázy), môžu straty smerom do zeme dosiahnuť aj omnoho vyššie hodnoty (zhruba 2 Ampérov).

Ochrany pre systém elektrického napájania musia byt naprojektované na základe vyššie uvedených hodnôt.

Fungovanie

Je dôležité, aby bol pracovník príslušne vyškolený a oboznámil sa so systémom pred použítím zariadenia. Okrem prečítania tejto príručky si musí tiež preštudovať operačnú príručku mikroprocesora a elektrickú schému, aby pochopil sekvencie uvedenia do chodu, fungovanie, sekvencie zastavenia a fungovanie všetkých bezpečnostných zariadení.

Počas fázy prvého spustenia zariadenia technik, poverený výrobcom, je k dispozícii odpovedat na akúkol'vek otázku a poskytnút inštrukcie pre vykonanie správnych procedúr.

Pracovník si musí zaznamenávat' operačné údaje pre každé nainštalované zariadenie. Ďalšia registrácia sa musí viest' pre všetky pravidelné servisné a údržbárske úkony.

Pokial' pracovník zistí anomálne alebo neobvyklé operačné podmienky, musí konzultovať technickú službu, poverenú výrobcom.

Bežná údržba

Úkony minimálnej bežnej údržby sú vymenované v Tabul'ke 2

Asistencia a záruka

Všetky zariadenia sú testované vo výrobe a podliehajú záruke po dobu 12 mesiacov od prvého uvedenia do prevádzky, alebo 18 mesiacov odo dňa dodania.

Tieto zariadenia boli naprojektované a konštruované s ohľadom na najvyšší kvalitativny štandard a zabezpečujú roky bezporuchového fungovania. Jednako je dôležité postarať sa o príslušnú a pravidelnú údržbu v súladu so všetkými procedúrami, uvedenými v tejto príručke, ako i v súlade s dobrými praktikami vzťahujúcimi sa na údržbu strojov.

Majte na vedomí, že nesprávne použitie zariadenia, napríklad mimo svojich operačných limitov alebo chýbajúca údržba podľa pokynov uvedených v tejto príručke, majú za následok zrušenie záruky.

Dodržujte najmä nasledujúce body pre rešpektovanie podmienok záruky:

1. Zariadenie nemôže fungovat mimo operačných limitov
2. Elektrické napájanie musí zodpovedat' limitom napätia a musí byt' bez výskytu harmonických alebo náhlych zmien napätia.
3. Trojázové napájanie nesmie vykazovať nerovnováhu medzi fázami vyššiu než 3%. Zariadenie musí zostat' vypnuté, pokiaľ elektrický problém nebude vyriešený.
4. Nedeaktivujte alebo nezrušte žiadne bezpečnostné zariadenie, ako mechanické, tak elektrické alebo elektronické.
5. Voda, používaná pre plnenie hydraulického obvodu, musí byť čistá a vhodne upravená. Na najbližšom bode k vstupu evaporátora musí byť nainštalovaný mechanický filter.
6. Pokial pri objednávke nebolo dohodnuté inak, prietok vody evaporátora nesmie byt nikdy viac ako 120% a menej ako 80% nominálnej kapacity.

Pravidelné povinné kontroly a uvedenie zariadenia pod tlak

Zariadenia patria do kategórie IV klasifikácie stanovenej Európskou Smernicou PED 2014/68/EU.

Pre chillery, patriace do tejto kategórie, niektoré miestne normy si vyžadujú pravidelnú inšpekciu zo strany oprávneného servisného strediska. Overte si platné požiadavky na mieste inštalácie.

Tabuľka 2 – Program bežnej údržby

Zoznam úkonov	Týždenne	Mesačne (Pozn. 1)	Ročne/Sezónne (Pozn. 2)
Všeobecne:
Cítanie operačných údajov (Pozn. 3)	X
Vizuálna inšpekcia zariadenia pre eventuálne škody a/alebo uvoľnenie		X
Kontrola integrity tepelnej izolácie			X
Čistenie a nalakovanie, kde je to potrebné			X
Analýza vody (6)			X
Kontrola fungovania prietokomeru		X
Elektrické zariadenie:
Previerka kontrolných sekvencii			X
Kontrola opotrebovania počíftadla – vymenit, ak je to potrebné			X
Kontrola správného utiahnutia všetkých elektrických koncoviek – utiahnuť, ak je to potrebné			X
Cistenie vnútra elektrického kontrolného panelu			X
Vizuálna inšpekcia komponentov pre eventuálne známky nadmerného zahrievania		X
Previerka fungovania kompresore a elektrického odporu		X
Meranie izolácie motora kompresora pomocou Megger			X
Chladiaci obvod:
Kontrola prítomnosti eventuálnych únikov chladiva		X
Vizuálna previerka toku chladiva prostredníctvom inšpekčného skla kvapaliny – inšpekčné sklo musí byť plné	X
Previerka poklesu tlaku filtra dehydrátora		X
Previerka poklesu tlaku olejového filtra (Pozn. 5)		X
Analýza vibrácií kompresora			X
Analýza kyslosti oleja kompresora (7)			X
Čast kondenzátora:
Čistenie blokov kondenzátora (Pozn. 4)			X
Previerka správného utiahnutia ventilátorov			X
Previerka rebier bloku kondenzátora – odstránit, ak je to potrebné			X

Poznámky:
1. Mesačné úkony zahmujú aj úkony týždenné.
2. Ročné úkony (alebo sezónne) zahrňujú aj týždenné a mesačné.
3. Operačné údaje zariadenia sa môžu čítat' denne, s rešpektovaním vysokého pozorovacieho štandardu.
4. V prostrediach so zvýšenou koncentráciou častíc vo vzduchu je potrebné čistit' blok kondenzátora častejšie.
5. Vymeňte olejový filter, ked' pokles tlaku vztahujúci sa k nemu dosiahne 2,0 barov.
6. Kontrolujite prítomnost' eventuálnych rozpustených kovov.
7. TAN (Číslo celkových kyselín): ≤0,10 : žiadny úkon
Medzi 0,10 a 0,19: vymeňte protikyselinové filtre a skontrolujte po 1000 prevádzkových hodinách. Pokračujte vo výmene filtrov, dokial' TAN nie je nižší než 0,10.

Dôležité informácie vzt'ahujúce sa k používanému chladivu

Tento výrobok obsahuje fluorované plyny skleníkového efektu,. Nevypúšťajte plyny do ovzdušia.

Typ chladiva: R134a

Hodnota GWP(1): 1430

Množstvo chladiva, potrebné pre štandardné fungovanie zariadenia, je uvedené na identifikačnom štítku zariadenia.

Skutočné množstvo chladiva, nachádzajúce sa v zariadení, je signalizované striebomou tyčinkou vo vnútri elektrického panelu.

V závislosti od európskej alebo miestnej legislatívy je možné, že sú potrebné periodické inšpekcie pre zistovanie eventuálnych únikov chladiva.

Kontaktujte miestneho predajcu pre d'alšie informácie.

Pokyny pre továrenské a montážne plniace jednotky

(Dôležité informácie vzt'ahujúce sa k používanému chladivu)

Chladiaci systém bude plnený fluórovanými skleníkovými plynmi.

Nevypúšt'ajte plyny do ovzdušia.

1 Vyplňte štítok o náplni chladiva nezmazatel'ným atramentom podľa nasledujúcich pokynov:

- náplň chladiva pre každý okruh (1; 2; 3)

- vypočítajte emisie skleníkových plynov pomocou nasledujúceho vzorca:

e Náplň chladiva pre každý okruh (podľa počtu okruhov)

h Uvedené emisie skleníkových plynov celkovej náplne chladiva

v ekvivalente ton CO2

m Druh chladiva

n GWP = potenciál globálneho otepřovania

2 Vyplnený štítok sa musí nalepiť na vnútornú stranu elektrického ovládacieho panelu.

V závislosti od európskej alebo miestnej legislatívy je možné, že sú potrebné periodické inšpekcie pre zist'ovanie eventuálnych únikov chladiva. Kontaktujte miestneho predajcu pre d'alšie informácie.

UPOZORNENIE

V Európe sú emisie skleníkových plynov v celkovej náplni chladiva v systéme (vyjadrené ako ekvivalent v tonách CO₂) používané na určenie intervalov údržby. Dodržiavajte platné zákony.

Používajte hodnotu GWP uvedenú na štítku o skleníkových plynoch. Táto hodnota GWP sa zakladá na 4. hodnotiacej správe IPCC. Hodnota GWP uvedená v manuáli môže byť neaktuálna (t. j. zakladá sa na 3. hodnotiacej správe IPCC).

Likvidácia

Zariadenie je realizované z kovových, plastových a elektronických komponentov. Všetky tieto časti sa musia likvidovať v súlade s platnými miestnymi predpismi.

Olovené batérie sa musia zbierat' a zaslat' do špeciálneho zberného strediska.

Olej sa musí zbierať a zaslať do špeciálneho zberného strediska.

Táto pinručka služi ako technická pomócka a nepredstavuje žiadnu záväznú ponuku. Jej obsah nemůže byt garantovaný bezyvýhradne a jednoznačne ako kompletní, presný alebo spoláhlivý. Všetky údaje a špecifiké popisymůžu byt pozmenené bez predohádzaljúce ho upozomenia. Údaje, komunikované v momente objednávky, budů považované za definitivne.

Výrobcá sa zbevuje alejkolvek zodpovedností za eventuálne priame alebo nepriame škody, a to v najšiřom zmysle slova, súvisiace alebo spojené s použítím a/alebo interpretáciou tejo príručky. Výhradzujeme si právo vykonávat projektové a štrukturalne modifiká de v ktoromkolvek momente bez predchádzajúceho upozomenia. Zobrazenie na obalke nie je záväzné.
