WHVA62FLMK - Kuchynský digestor WHIRLPOOL - Bezplatný návod na obsluhu

Typ produktu	Kuchynský digestor
Značka	Whirlpool
Model	WHVA62FLMK
Verzia	Odsávacia (prepojiteľná na filtračnú)
Rozmery (V x Š x H)	67-101,5 x 59,8-89,8 x 25 cm
Priemer odvodu	15 cm
Elektrické napájanie	230 V - 50 Hz
Počet rýchlostí	3
Osvetlenie	LED (používateľ nevymení)
Tukový filter	Kovový, umývateľný v umývačke (mesačne)
Uhlíkový filter	Umývateľná rohož alebo kruhový (výmena každé 4 mesiace)
Minimálna vzdialenosť (elektrická varná doska)	45 cm
Minimálna vzdialenosť (plynová alebo mix)	65 cm
Typ inštalácie	Nástenná
Ovládanie	Ovládací panel s rýchlosťami a osvetlením
Údržba filtrov	Čistiť tukové filtre raz mesačne; uhlíkový filter každé 2 mesiace
Bezpečnosť	Pred údržbou odpojiť; nepoužívať otvorený oheň
Materiál	Nehrdzavejúca oceľ

Často kladené otázky - WHVA62FLMK WHIRLPOOL

Ako čistiť tukové filtre?

Kovové tukové filtre sa musia čistiť raz mesačne. Použite neagresívne čistiace prostriedky, ručne alebo v umývačke pri nízkej teplote a krátkom cykle. Umývanie v umývačke môže spôsobiť zmenu farby, ale neovplyvní ich výkon. Na demontáž potiahnite pružinovú rukoväť.

Ako nainštalovať digestor vo filtračnej verzii?

Váš digestor je dodávaný pripravený na odsávaciu verziu. Na použitie vo filtračnej verzii musíte nainštalovať príslušenstvo obsahujúce uhlíkový filter. Skontrolujte v prvých stranách návodu, či je súprava súčasťou balenia alebo sa musí zakúpiť samostatne. Postupujte podľa dodaných pokynov na prestavbu.

Akú minimálnu vzdialenosť dodržať medzi digestorom a varnou doskou?

Minimálna vzdialenosť medzi nosnou plochou nádob a najnižšou časťou digestora je 45 cm pre elektrické sporáky a 65 cm pre plynové alebo kombinované sporáky. Ak návod na varnú dosku uvádza väčšiu vzdialenosť, dodržte tú.

Čo robiť, ak digestor nefunguje?

Pred zavolaním servisu skontrolujte: či nedošlo k výpadku prúdu, či je zvolená rýchlosť a či nevypadol istič. Ak problém pretrváva, odpojte digestor na približne 5 sekúnd a potom ho znova pripojte. Ak chyba pretrváva, kontaktujte odborníka.

Ako vymeniť LED žiarovky?

LED osvetlenie nie je možné vymeniť používateľom. V prípade poruchy kontaktujte autorizovaný technický servis.

Ako často mám čistiť filtre?

Kovový tukový filter sa musí čistiť raz mesačne. Uhlíkový filter typu rohož možno čistiť každé dva mesiace v horúcej vode alebo v umývačke pri 65 °C a potom sušiť v rúre pri 100 °C 10 minút. Kruhový uhlíkový filter nie je čistiteľný a musí sa vymieňať každé 4 mesiace.

Môžem používať digestor bez filtrov?

Nie, je nevyhnutné nikdy nepoužívať digestor bez správne namontovaných filtrov. Absencia filtrov vystavuje vnútorné komponenty mastnote a zvyšuje riziko požiaru. Okrem toho sa digestor nesmie nikdy používať bez namontovaného roštu.

Ako prejsť z odsávacej verzie na filtračnú?

Ak chcete používať digestor vo filtračnej verzii, musíte nainštalovať aktívny uhlíkový filter (príslušenstvo). Ak je filter už prítomný (pre odsávaciu verziu), odstráňte ho. Postupujte podľa pokynov v návode na prestavbu. Priemer odvodného potrubia musí byť rovnaký ako priemer príruby.

Čo robiť, ak sa digestor počas používania vypne?

Najskôr skontrolujte, či nedošlo k výpadku prúdu alebo či sa všepolový vypínač nevypol. Ak problém pretrváva, odpojte digestor na 5 sekúnd a potom ho znova pripojte. Ak chyba pretrváva, kontaktujte servis.

Kde sa nachádza výrobný štítok digestora?

Výrobný štítok sa nachádza vo vnútri digestora. Uvádza napätie, frekvenciu a ďalšie technické údaje. Pri akýchkoľvek požiadavkách na servis si poznačte viditeľné kódy.

NÁVOD NA OBSLUHU WHVA62FLMK WHIRLPOOL

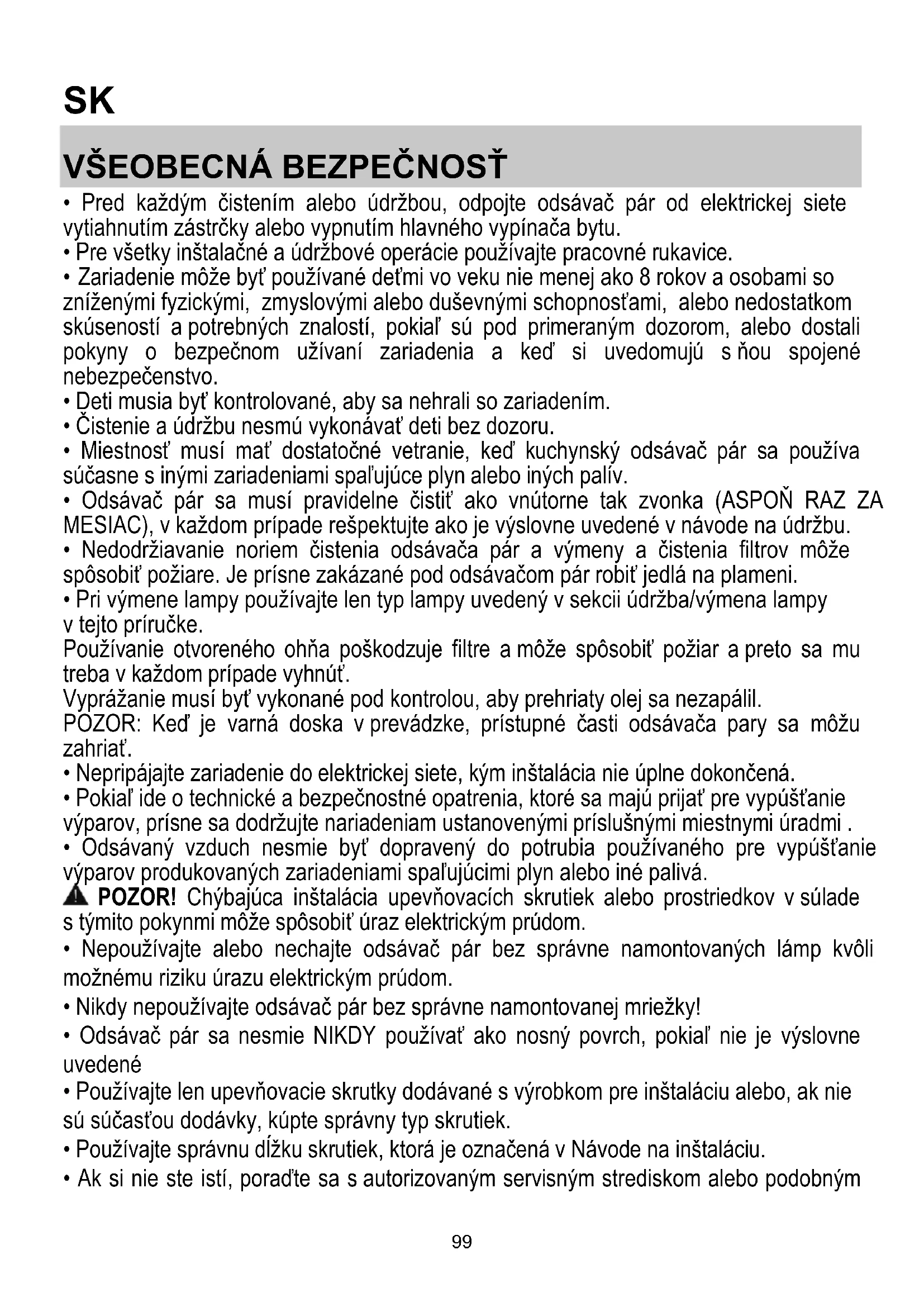

• Pred každým čistením alebo údržbou, odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.
• Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice.
• Zariadenie môže byť používané det'mi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokial' sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom užívaní zariadenia a keď si uvedomujú s ňou spojené nebezpečenstvo.
• Deti musia byt' kontrolované, aby sa nehrali so zariadením.
• Čistenie a údržbu nesmú vykonávať deti bez dozoru.
• Miestnost' musí mať dostatočné vetranie, keď kuchynský odsávač pár sa používa súčasne s inými zariadeniami spal’ujúce plyn alebo iných palív.
• Odsávač pár sa musí pravidelne čistiť ako vnútorne tak zvonka (ASPON RAZ ZA MESIAC), v každom prípade rešpektujte ako je výslovne uvedené v návode na údržbu.
• Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobit' požiare. Je prísne zakázané pod odsávačom pár robit' jedlá na plameni.
• Pri výmene lampy používajte len typ lampy uvedený v sekcii údržba/výmena lampy v tejto príručke.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobit' požiar a preto sa mu treba v každom prípade vyhnút'.

Vyprážanie musí byť vykonané pod kontrolou, aby prehriaty olej sa nezapálil.

POZOR: Ked' je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriat'.

• Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie úplne dokončená.
• Pokial' ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne sa dodržujte nariadeniam ustanovenými príslušnými miestnymi úradmi.
• Odsávaný vzduch nesmie byt' dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spaľujúcimi plyn alebo iné palivá.

⚠ POZOR! Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobit’ úraz elektrickým prúdom.

• Nepoužívajte alebo nechajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.
• Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!
• Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokial' nie je výslovne uvedené
• Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek.
• Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu.
• Ak si nie ste istí, porad'te sa s autorizovaným servisným strediskom alebo podobným

⚠ POZOR! Nepoužívajte s programovacím zariadením, časovačom, samostatným dial'kovým ovládaním alebo s akýmkol'vek iným zariadením, ktoré sa aktivuje samostatne.

Uchovávajte zariadenie mimo dosahu detí vo veku do 3 rokov. Uchovávajte zariadenie mimo dosahu detí vo veku do 8 rokov, pokial' nie sú pod nepretržitým dozorom dospelej osoby.

⚠ UPOZORNENIE: zariadenie nie je určené na to, aby sa spúštalo pomocou externého zariadenia alebo samostatného dial'kového ovládacieho systému.

⚠ Toto zariadenie nie je určené na profesionálne použitie. Nepoužívajte zariadenie v exteriéri.

Aby sa predišlo riziku zranenia osôb, zariadenie musia premiestňovať a inštalovať minimálne dve osoby.

Inštaláciu, vrátane prípadných vodovodných prípojok a elektrického vedenia, a opravy smú vykonávať iba kvalifikovaní pracovníci.

Po dokončení inštalácie uchovávajte obalové materiály (plastové časti, polystyrén atd.) mimo dosahu detí, aby ste predišli riziku udusenia.

Nepoužívajte zariadenie, keď ste mokrí alebo bosí.

Nikdy nepoužívajte prístroje na tlakové čistenie – riziko úrazu elektrickým prúdom.

Obalové materiály sú 100 % recyklovatelíné a sú označené značkou pre recykláciu

Odsávač pary môže mat' odlišný výzor ako je zobrazené na nákrese v tejto knižke, ale napriek tomu návody pre použitie, údržba a montáz ostanú rovnaké.

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziat' akúkol'vek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

• Je dôležité uchovat' si túto príručku, aby ste ju mohli Použit' v akomkol'vek okamihu. V prípade predaje, postúpení či st'ahovaní zaistite, aby zostala spoločne s odsávačom pár.
• Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti.
  • Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.
• Skôr než budete pokračovat's inštaláciou zariadenia, overte, všetky súčiastky či nie sú poškodené. V opačnom prípade obrát'te sa na predajcu a nepokračujte v inštalácii.

- Minimálna vzdialenost' medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 45cm v prípade elektrických sporákov, 65cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Pokial' návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenost', je treba sa týmto pokynom riadit'.

ELEKTRICKÉ PRIPOJENIE

Sietové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokial’ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v l’ahko dosiahnutel’nom priestore aj po prevedenej montáži. Pokial’ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v l’ahko dosiahnutel’nom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätí III, v súlade s pravidlami inštalácie.

⚠ UPOZORNENIE! Skôr než opät' napojíte obvod digestora na siet'ové napájanie a overíte správne fungovanie, skontrolujte si vždy, že siet'ový kábel bol správne namontovaný.

Pokial'niejekábelopatrenýzástrčkou,pripojtevodičepodľainformáciívnasledujúcejtabulke:

Siet'ové napätie a frekvencia

Uvedenú hodnotu si overte na štítku s vlastnosťami zariadenia, umiestnenom vo vnútri zariadenia.

Pripojenie vodičov

N : modrý

L : hnedý

Výmena napájacieho kábla

Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia káblu si ho vyžiadajte u servisnej služby.

VYPÚŠŤANIE VZDUCHU

(iba pre odsávacie verzie)

Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

! Používajte čo najkratšie odťahové potrubie.
! Používajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°).
! Vyhnite sa zásadným zmenám sekcie vedenia odťahu.
! Spoločnosť sa vyhýba akejkol'vek zodpovednosti, pokiaľ tieto normy sa nedodržujú.

FILTRČNÁ ALEBO ODSÁVACIA ?

! Váš odsávač pary je pripravený pre použitie v odsávacej verzii.

Pre použitie odsávača pary vo filtračnej verzii, nainštaluje sa príslušná SADA PRÍSLUŠENSTVA.

Overit' si na prvých stranách tejto príručky, či SADA PRÍSLUŠENSTVA je dodaná vo výbave alebo je ju potrebné zakúpiť.

Poznámka: Ak je dodaná vo výbave, doplnkový filtračný systém na základe aktívneho uhlia, mohol už by byť nainštalovaný na odsávači pary.

Informácie pre transformáciu odsávača pary z odsávacej verzii na filtračnú verzi sú už zahrnuté v tejto príručke.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

⚠️ UPOZORNENIE!

Odt'ahové potrubie nie je súčast'ou výbavy a je nutné ho zakúpit'.

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

⚠️ UPOZORNENIE!

Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia byť vybraté.

Filtračné verzia

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné inštalovať dodatočný systém filtrovania na základe aktivnych uhlíkov.

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

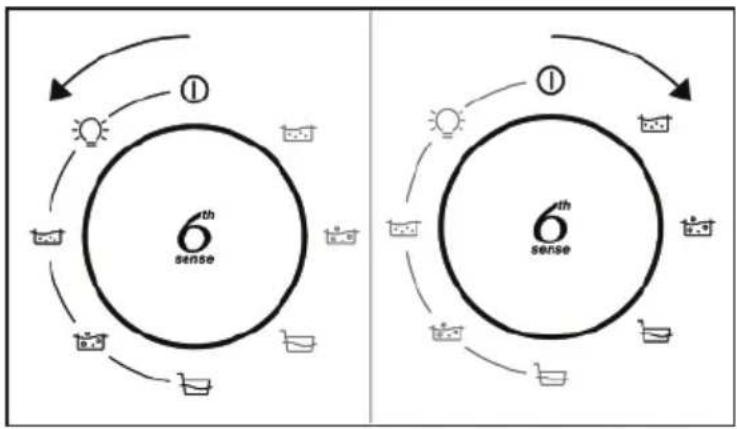

RIADENIA

Digestor je vybavený ovládacím panelom s ovládaním rýchlostí odsávania a rozsvietením svetla pre osvetlenie varnej dosky.

Osvetlenie ON
① OFF
Rýchlost' 1 Osvetlenie ON
Rýchlost'1 Osvetlenie OFF
Rýchlost' 2 Osvetlenie ON
Rýchlost' 2 Osvetlenie OFF
Rýchlost' 3 Osvetlenie ON
Rýchlost' 3 Osvetlenie OFF

ÚDRŽBA

Čistenie

Pri čistení je treba použit' VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMOCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Panel obvodového odsávania

Obvod panela odsávania čistiť rovnako často ako protitukový filter, používať súkno a nie veľmi koncentrovaný tekutý čistiací prostriedok. Nepoužívať nikdy škrabiace hmoty.

Udržuje častice tukov pochádzajúcich z varenia.

Musí byť čistený jedenkrát za mesiac s nedráždivými čistiacimi prostriedkami, ručne alebo v umývačke riadu s nízkou teplotou a s krátkym umývacím cyklom.

Umývaním v umývačke riadu, protitukový kovový filter môže vyblednút, ale jeho filtračné vlastnosti sa tým vôbec nezmenia.

Udržuje nepríjemné zápachy pochádzajúce z varenia.

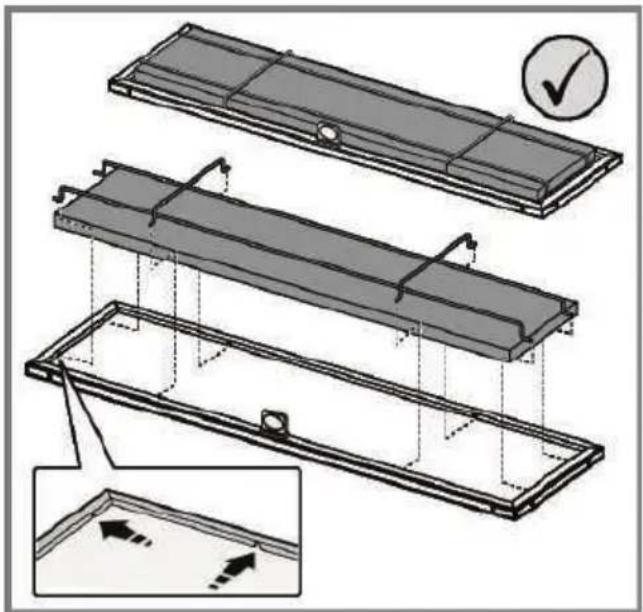

Vložkový filter (vo výbave s produktom).

Uhlíkový filter môže byť umývaný každé dva mesiace (alebo ked' systém indikácie nasýtenia filtrov - ak je súčasťou daného modelu – na to upozorní) v teplej vode a vhodných čistiacich prostriedkoch alebo v umývačke riadu pri 65°C (v prípade umývania v umývačke riadu vykonajte kompletný cyklus umývania bez vloženia riadu).

Odstráňte nadmemú vodu bez poškodenia filtra, a potom ho vložte na 10 minút do pece pri teplote 100°C kvôli jeho definitívnemu vysušeniu.

Každé 3 roky alebo v prípade poškodenia vymeňte filtračnú látku.

Vložkový filter sa môže nahradit' okružno uhol'ným filtrom.

Použit jedno na každú stranu po zakrytie obidvoch ochranných mriežok motorovej vrtule, za tým pootočit smerom hodinových ručičiek.

Kôli odmontovaniu pootočit' oproti smeru hodinových ručičiek. Nasýtenie filtra s uhlíkom nastane po viac či menej dlhom uživaní, tj. závisí na type kuchyne a pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné nahradit' filter približne raz za 4 mesiace. NEMÔŽE byt' umývaný alebo regenerovaný.

Kontrolky LED zaručujú optimálne osvetlenie, trvanie až 10 krát dhlhšie ako tradičné žiarovky a umožňujú ušetrit' 90% elektrickej energie.

Systém osvetlenia nemôže vymieňat' používatel', v prípade funkčných porúch sa skontaktujte s asistenčnou službou.

LIKVIDÁCIA

Tento spotrebič je označený v súlade s európskou smemicou 2012/19/EC - UK SI 2013 No.3113 o likvidácii elektrického a elektronického zariadenia (WEEE).

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívatel' prispieva k predchádzaniu možným negativnym následkom pre životné prostredie a zdravie.

Symbol výrobku alebo na jeho sprievodnej dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzat' ako s domácim odpadom, ale musí byť odovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu , v ktorej výrobok bol zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  • Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
  • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s ciel'om znížit' dopad na životné prostredie: Zapnite digestor na minimálnu rýchlost', ked' začnete s varením a nechajte ho bežat' niekolko minút po ukončení varenia. Zvýšte rýchlost' len v prípade veľkého množstva dymu a pary a použite podpornú rýchlost' (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

PREVÁDZKOVÉ PORUCHY

Ak sa zdá, že niečo nefunguje, skôr než sa zavolá servis, vykonať nasledujúce jednoduché kontroly.

• Ak odsávač pary nefunguje:

Skontrolovať, že:

- bola zvolená jedna rýchlost'.

• zvolená rýchlost' motora je dostačujúca pre množstvo uvolnených dymov a pár.
• Kuchyňa je dostatočne vzdušná pre možnosť príjem vzduchu.

- uhlíkový filter nie je spotrebovaný (odsávač pary vo filtračnej verzii).

- ak odsávač pary sa vypol počas normálnej prevádzky:

Skontrolovať, že:

• nedošlo k výpadku elektrického prúdu.
• vyplo sa zariadenie poistky.

V prípade eventuálnych porúch v prevádzke, skôr ako sa obrátite na zákaznícky servis, odpojit' zariadenie na 5 sekúnd od elektrického napojenia, vytiahnutím zástrčky a znovu ho pripojiť. V prípade, že porucha prevádzky pretrváva, obrátit' sa na zákaznícky servis.

TECHNICKÉ ÚDAJE

Výška (cm)		Šírka (cm)	Híbka (cm)	∅ odsávacej rúry (cm)
[Gx7C]	67-101,577,5-101,5	59,8 - 89,8	25	15

Komponenty, ktoré nie sú dodané s výrobkom

Bezpečnostné pokyny, Návod na používanie, Technické a energetické údaje spotrebiča si môžete stiahnut':

• Na našej webovej stránke docs.whirlpool.eu
• Pomocou QR kódu
• Prípadne sa obrát'te na náš popredajný servis (Telefónne číslo nájdete vzáručnej knižke). Pri konta ktovaní nášho popredajného servisu uveďte, prosím, kódy z výrobného štítku vášho spotrebiča.
