WHVA62FLMK - Köögituulutus WHIRLPOOL - Tasuta kasutusjuhend

Toote tüüp	Köögikubu
Kaubamärk	Whirlpool
Mudel	WHVA62FLMK
Versioon	Imav (konverteeritav filtreerivaks)
Mõõtmed (K x L x S)	67-101,5 x 59,8-89,8 x 25 cm
Väljalaskeava läbimõõt	15 cm
Elektritoide	230 V - 50 Hz
Kiiruste arv	3
Valgustus	LED (kasutaja poolt mitteasendatav)
Rasvafilter	Metallist, nõudepesumasinas pestav (kord kuus)
Söefilter	Pestav matt või ringikujuline (vahetus iga 4 kuu tagant)
Minimaalne kaugus (elektripliit)	45 cm
Minimaalne kaugus (gaasi- või segapliit)	65 cm
Paigalduse tüüp	Seinale paigaldatav
Juhtimine	Juhtpaneel kiiruste ja valgustusega
Filtrite hooldus	Puhasta rasvafiltrit kord kuus; söefiltrit iga 2 kuu tagant
Ohutus	Enne hooldust vooluvõrgust lahti ühendada; ärge kasutage lahtist leeki
Materjal	Roostevaba teras

Korduma kippuvad küsimused - WHVA62FLMK WHIRLPOOL

Kuidas puhastada rasvafiltreid?

Metallist rasvafiltreid tuleb puhastada kord kuus. Kasutage mitteagressiivseid pesuaineid, käsitsi või nõudepesumasinas madalal temperatuuril ja lühikese tsükliga. Nõudepesumasinas pesemine võib neid värvida, kuid ei mõjuta nende jõudlust. Eemaldamiseks tõmmake vedruga vabastushooba.

Kuidas paigaldada köögikubu filtreerivas versioonis?

Teie köögikubu tarnitakse imamisversiooni jaoks valmis. Selle kasutamiseks filtreerivas versioonis peate paigaldama tarvikukomplekti, mis sisaldab söefiltrit. Kontrollige juhendi esimestelt lehtedelt, kas komplekt on kaasas või tuleb see eraldi osta. Järgige kaasasolevaid ümberehituse juhiseid.

Millist minimaalset kaugust tuleb hoida köögikubu ja pliidiplaadi vahel?

Minimaalne kaugus anumate tugipinna ja köögikubu madalaima osa vahel on 45 cm elektripliitide puhul ja 65 cm gaasi- või segapliitide puhul. Kui pliidiplaadi juhised näevad ette suurema vahemaa, järgige seda.

Mida teha, kui köögikubu ei tööta?

Enne kui helistate müügijärgsesse teenindusse, kontrollige: kas elektrivarustus on olemas, kas on valitud kiirus ja kas kaitselüliti ei ole välja lülitatud. Kui probleem püsib, ühendage köögikubu umbes 5 sekundiks vooluvõrgust lahti ja ühendage seejärel uuesti. Kui viga jätkub, võtke ühendust spetsialistiga.

Kuidas vahetada LED-lampe?

LED-valgustussüsteemi ei saa kasutaja ise vahetada. Rikke korral võtke ühendust volitatud tehnilise toe teenindusega.

Kui sageli peaksin filtreid puhastama?

Metallist rasvafiltrit tuleb puhastada kord kuus. Matt-tüüpi söefiltrit saab puhastada iga kahe kuu tagant kuuma veega või nõudepesumasinas temperatuuril 65°C, seejärel kuivatada ahjus 100°C juures 10 minutit. Ringikujuline söefilter ei ole pestav ja tuleb välja vahetada iga 4 kuu tagant.

Kas köögikubu võib kasutada ilma filtriteta?

Ei, on hädavajalik mitte kunagi kasutada köögikubu ilma korralikult paigaldatud filtriteta. Filtriteta töötamine seab sisemised komponendid rasva kätte ja suurendab tuleohtu. Lisaks ei tohi köögikubu kunagi kasutada ilma restita.

Kuidas minna üle imamisversioonilt filtreerivale versioonile?

Kui soovite kasutada köögikubu filtreerivas versioonis, peate paigaldama aktiivsöefiltri (tarvikukomplekt). Eemaldage söefilter, kui see on juba olemas (imamisversiooni jaoks). Järgige juhendi ümberehituse juhiseid. Väljalaskevooliku läbimõõt peab olema sama mis liitmiku oma.

Mida teha, kui köögikubu kasutamise ajal välja lülitub?

Kontrollige esmalt, kas elektrivarustus on olemas või kas kõikpoolne katkestusseade ei ole rakendunud. Kui probleem püsib, ühendage köögikubu 5 sekundiks vooluvõrgust lahti ja ühendage seejärel uuesti. Kui viga jätkub, võtke ühendust remonditeenindusega.

Kus asub köögikubu andmesilt?

Andmesilt asub köögikubu sees. See näitab pinget, sagedust ja muid tehnilisi andmeid. Pange kirja nähtavad koodid, kui pöördute müügijärgsesse teenindusse.

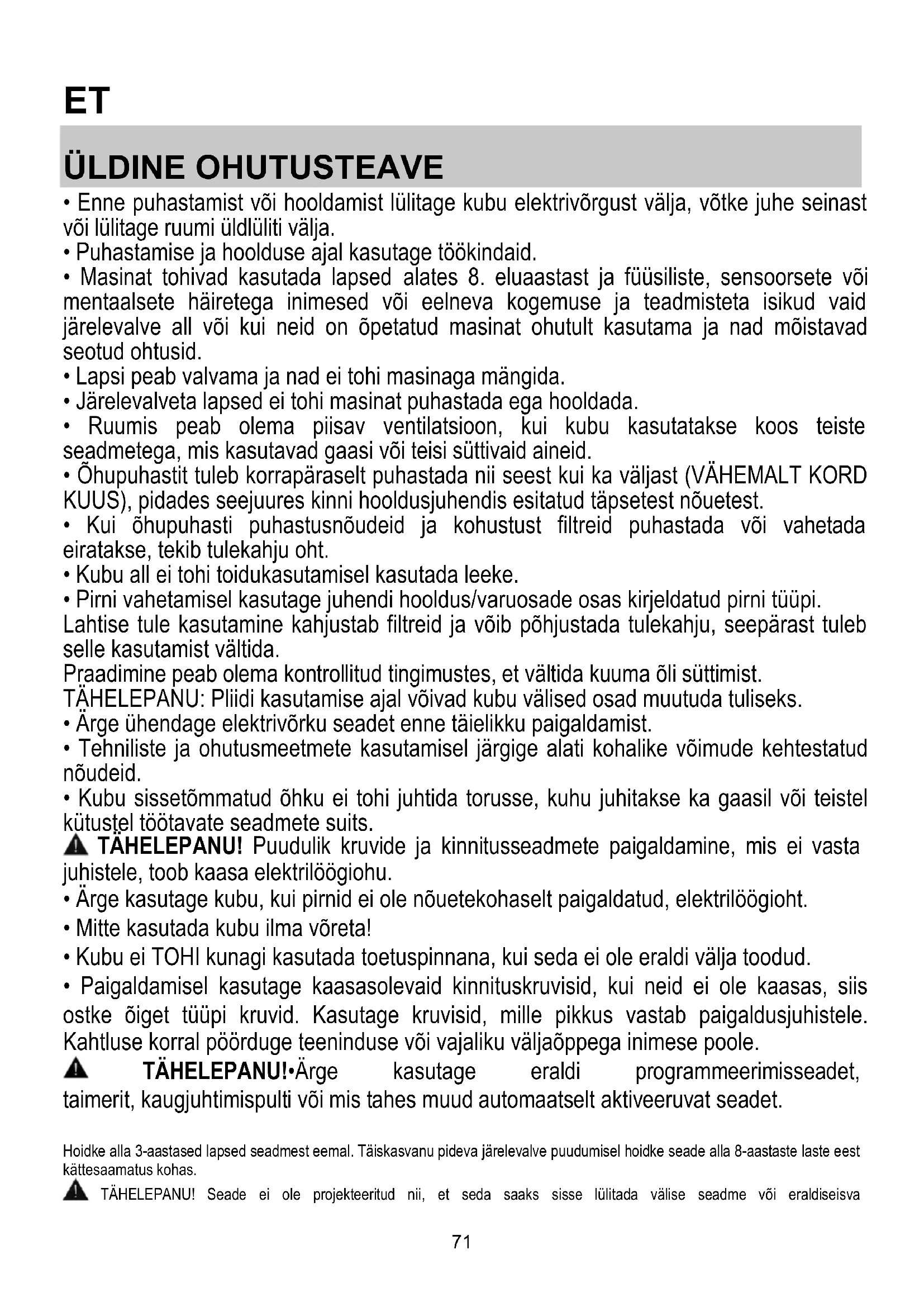

KASUTUSJUHEND WHVA62FLMK WHIRLPOOL

- Enne puhastamist või hooldamist lülitage kubu elektrivõrgust välja, võtke juhe seinast või lülitage ruumi üldlüliti välja.

- Puhastamise ja hoolduse ajal kasutage töökindaid.

- Masinat tohivad kasutada lapsed alates 8. eluaastast ja füüsiliste, sensoorsete või mentaalsete häiretega inimesed või eelneva kogemuse ja teadmisteta isikud vaid järelevalve all või kui neid on õpetatud masinat ohutult kasutama ja nad mõistavad seotud ohtusid.

- Lapsi peab valvama ja nad ei tohi masinaga mängida.

- Järelevalveta lapsed ei tohi masinat puhastada ega hooldada.

- Ruumis peab olema piisav ventilatsioon, kui kubu kasutatakse koos teiste seadmetega, mis kasutavad gaasi või teisi süttivaid aineid.

- Öhupuhastit tuleb korrapäraselt puhastada nii seest kui ka väljast (VÄHEMALT KORD KUUS), pidades seejuures kinni hooldusjuhendis esitatud täpsetest nõuetest.

- Kui õhupuhasti puhastusnõudeid ja kohustust filtreid puhastada või vahetada eiratakse, tekib tulekahju oht.

- Kubu all ei tohi toidukasutamisel kasutada leeke.

- Pirni vahetamisel kasutage juhendi hooldus/varuosade osas kirjeldatud pirni tüüpi.

Lahtise tule kasutamine kahjustab filtreid ja võib põhjustada tulekahju, seepärast tuleb selle kasutamist vältida.

Praadimine peab olema kontrollitud tingimustes, et vältida kuuma öli süttimist.

TÂHELEPANU: Pliidi kasutamise ajal võivad kubu välised osad muutuda tuliseks.

- Årge ühendage elektrivörku seadet enne täielikku paigaldamist.

- Tehniliste ja ohutusmeetmete kasutamisel järgige alati kohalike võimude kehtestatud nõudeid.

- Kubu sissetõmmatud õhku ei tohi juhtida torusse, kuhu juhitakse ka gaasil või teistel kütustel töötavate seadmete suits.

⚠ TÄHELEPANU! Puudulik kruvide ja kinnitusseadmete paigaldamine, mis ei vasta juhistele, toob kaasa elektrilöögiohu.

- Årge kasutage kubu, kui pirnid ei ole nõuetekohaselt paigaldatud, elektrilöögioht.

- Mitte kasutada kubu ilma võreta!

- Kubu ei TOHI kunagi kasutada toetuspinnana, kui seda ei ole eraldi välja toodud.

- Paigaldamisel kasutage kaasasolevaid kinnituskruvisid, kui neid ei ole kaasas, siis ostke öiget tüüpi kruvid. Kasutage kruvisid, mille pikkus vastab paigaldusjuhistele. Kahtluse korral pöörduge teeninduse või vajaliku väljaõppega inimese poole.

TÄHELEPANU!•Ärge kasutage eraldi programmeerimisseadet, taimerit, kaugjuhtimispulti või mis tahes muud automaatselt aktiveeruvat seadet.

Hoidke alla 3-aastased lapsed seadmest eemal. Täiskasvanu pideva järelevalve puudumisel hoidke seade alla 8-aastaste laste eest kättesaamatus kohas.

TÄHELEPANU! Seade ei ole projekteeritud nii, et seda saaks sisse lülitada välise seadme või eraldiseisva

kaugjuhtimissüsteemiga.

Seadme kasutamine ei eelda eriväljaõpet. Ärge kasutage seadet öues.

Vigastuste vältimiseks peaks seadet teisaldama ja paigaldama vähemalt kahekesi.

Seadme peaks paigaldama, sh looma vajaduse korral vee- (kui see on ettenähtud) ja elektriühenduse ning tegema parandustöid sobiva väljaöppega tehnik.

Kui seade on paigaldatud, hoidke pakkematerjali (plastkotid, vahtplast jne) lastele kättesaamatus kohas, sest need võivad kaasa tuua lämbumisohu.

Ärge kasutage seadet märgade kätega ega paljajalu.

Keelatud on kasutada seadet auruga puhastamiseks – elektrilöögioht.

Pakkematerjal on 100% taaskasutatav ja märgistatud taaskasutamise sümboliga

Õhupuhasti kujundus võib olla teistsugune kui selles brošüüris toodud joonistel, kuid kasutus-, hooldus- ja paigaldusjuhendid on samad.

Järgige täpselt käesolevas juhendis antud juhiseid. Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud võimalike ebameeldivuste, rikete või tulekahjude eest, mis tulenevad selles juhendis antud juhiste eiramisest. Öhupuhasti on ette nähtud küpsetuslöhnade ja -aurude eemaldamiseks üksnes koduses majapidamises.

• Hoidke juhendit alles, et saaksite seda igal hetkel uurida. Veenduge müügi, võõrandamise või kolimise korral, et juhend jääks toote juurde.
  • Lugege juhised tähelepanelikult läbi: siin on tähtsat teavet paigaldamise, kasutamise ja ohutuse kohta.
• Ârge muutke toodet ega selle väljatõmbetorusid elektriliselt ega mehaaniliselt.
• Enne seadme paigaldamist veenduge, et selle osad ei oleks kahjustunud. Vastasel korral ärge seadet paigaldage, vaid pöörduge edasimüuja poole.

- Minimaalne vahekaugus pliidi pinna ja köögi õhupuhasti alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui 45cm ning gaasi- või kombineeritud pliidi puhul väiksem kui 65cmning gaasi- või kombineeritud pliidi puhul väiksem kui.

Kui gaasipliidi paigaldusjuhendis nõutakse suuremat vahekaugust, tuleb seda arvesse võtta.

ELEKTRIVÖRKU ÜHENDAMINE

Võrgupinge peab vastama õhupuhasti sees asuval andmesildil toodud pingele. Kui õhupuhastil on pistik, ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka pärast õhupuhasti paigaldamist ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääks ka pärast õhupuhasti paigaldamist ligipääsetavaks, paigaldage nõuetekohane kahepooluseline lüliti, mis kindlustaks vastavalt paigalduseeskirjadele III kategooria liigpinge korral täieliku eraldamise vooluvõrgust.

⚠ TÄHELEPANU! Enne kui lülitate õhupuhasti uuesti elektrivõrku ja kontrollite, kas see töötab korralikult, kontrollige alati, kas võrgukaabel on korralikult monteeritud.

Kui kaablil ei ole pistikut, ühendage juhtmed, juhindudes sellest tabelist:

Võrgupinge ja -sagedus

Kontrollige andmeid õhupuhasti sees asuvalt andmesildilt.

Juhtmete ühendamine

N : sinine

L : pruun

Toitekaabli väljavahetamine

Õhupuhastil on spetsiaalne toitekaabel; kui kaabel on kannatada saanud, pöörduge tehnoabi poole.

ÕHU VÄLJASUUNAMINE

(väljatömberežiimi puhul)

Ühendage öhupuhasti väljatömbetorude ja seinal asuvate väljalaskeavadega, mille diameeter on vördne öhupuhasti väljalaskeava (ühendusäärikuga) omaga.

Peenemate torude ja väiksemate seinal asuvate väljalaskeavade kasutamisel väheneb tömme ja suureneb oluliselt müra. Seetöttu ei võta meie sellisel juhul endale mingit vastutust.

! Kasutage minimaalse vajaliku pikkusega toru.

! Kasutage võimalikult väheste põlvedega toru (torupõlve maksimaalne nurk: 90°).

! Vältige toru ristlöike olulist muutumist.

! Juhul kui neid nõudeid eiratakse, keeldub tootja igasugusest vastutusest.

FILTREERIMINE VÕI VÄLJATÕMME?

! Ōhupuhasti on väljatõmberežiimil kasutamiseks valmis.

Et puhastada õhku filtritega, tuleb paigaldada vastav lisavarustuse komplekt.

Kontrollige kasutusjuhendi esimestelt lehekülgedelt, kas lisavarustuse komplekt on tootega kaasas või tuleb see eraldi soetada.

Tähelepanu! Juhul kui lisavarustus on tootega kaasas, võivad aktiivsõefiltrid juba õhupuhastisse paigaldatud olla.

Kasutusjuhendist leiate ka juhised, kuidas asendada öhupuhasti äratömbesüsteem filtreerimissüsteemiga.

Väljatömbesüsteem

Aur viiakse välja ühendusääriku külge kinnitatud väljatõmbetoru abil.

⚠ TÄHELEPANU!

Väljatõmbetoru ei kuulu komplekti ja tuleb ise osta.

Väljatõmbetoru diameeter peab olema sama suur kui ühendusvõru oma.

⚠ TÄHELEPANU!

Kui õhupuhastil on söefiltrid, tuleb need eemaldada.

Filtreerimissüsteem

Välja tömmatud öhk puhastatakse rasvast ja löhnatustatakse, enne kui see tagasi siseruumidesse juhitakse. Sellel režiimil kasutamiseks tuleb paigaldada täiendav aktiivsöega filtreerimissüsteem.

JUHTPANEEL

Tulede ja tömbemootori sisselülitamiseks kasutada öhupuhasti eesküljel olevaid lüliteid.

1 kiirus Valgus sees ON

1 kiirus Valgus sees OFF

2 kiirus Valgus sees ON

2 kiirus Valgus sees OFF

3 kiirus Valgus sees ON

3 kiirus Valgus sees OFF

HOOLDUS

Puhastamine

Puhastamiseks kasutage AINULT neutraalse vedela puhastusvahendiga niisutatud lappi. ÄRGE KASUTAGE PUHASTAMISEKS TÖÖRIISTU VÖI VAHENDEID!

Vältige abrasiivseid aineid sisaldavaid vahendeid. ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Väljatõmbepaneel

Puhastage perimeetrilist vaakumpaneeli sama sagedusega kui rasvafiltrit. Selleks kasutage riidelappi ja mittekontsentreeritud vedelat puhastusvahendit. Ärge kasutage abrasiivseid aineid.

Rasvafiltrite hooldus

Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.

Seda tuleb kord kuus mittesööbivate puhastusvahenditega puhastada kas käsitsi või nõudepesumasinas madala temperatuuri ja lühikese tsükliga.

Nõudepesumasinas pesemisel võib metallist rasvafilter värvi muuta, aga tema filtreerimisomadusi ei muuda see vähimalgi määral.

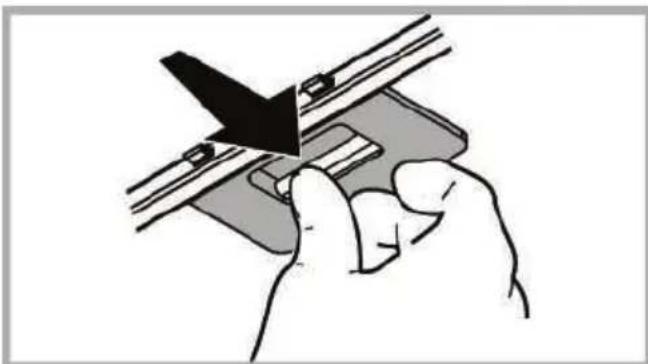

Rasvafiltri eemaldamiseks tömmake hooba.

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad löhnad.

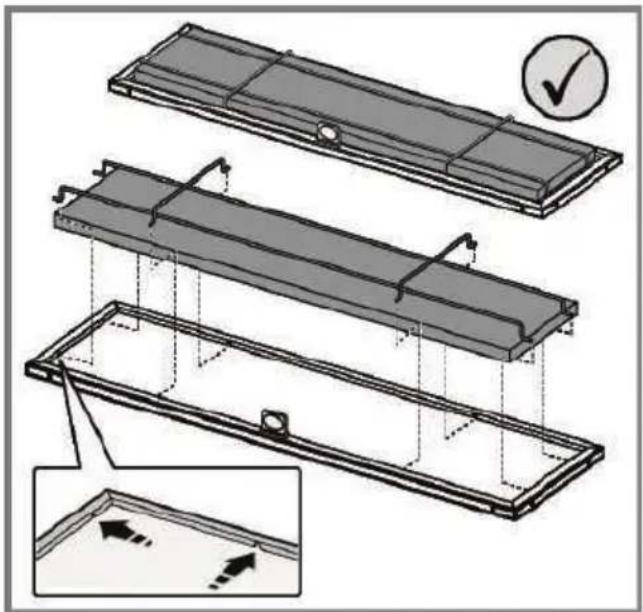

Madratsfilter (tootega kaasas).

Söefiltrit võib iga kahe kuu tagant (või kui filtri indikaator (kui see on Teie mudelile paigaldatud) näitab vajadust filtrit pesta) pesta kuuma vee ja sobiva pesuainega käsitsi või nõudepesumasinas 65 °C juures (nõudepesumasinat kasutades peske filtrit ilma muude nõudeta täispika programmiga).

Eemaldage liigne vesi ettevaatlikult, et filtrit mitte kahjustada. Filtri täielikuks kuivatamiseks asetage see 10 minutiks ahju 100 °C juurde.

Vahetage söefilter välja iga kolme aasta tagant või siis, kui filter on kahjustunud või ummistunud.

Madratsfiltri võib asendada ümmarguse söefiltriga.

Asetage üks filter kummalegi küljele nii, et need kataks mootori tööratta mölemad kaitsevõred, seejärel pöörake päripäeva.

Nende mahavõtmiseks pöörake vastupäeva.

Söefilter küllastub kas lühema või pikema kasutamise järel olenevalt pliidist ja sellest, kui korrapäraselt rasvafiltrit puhastatakse. Igal juhul tuleb kassett välja vahetada vähemalt iga nelja kuu tagant.

Seda EI TOHI pesta ega taasaktiveerida

Lambipirnide väljavahetamine

Öhupuhasti on varustatud LED-valgustitega.

LED-lambid tagavad optimaalse valguse kuni kümme korda pikema kestvusega vörreldes tavalampidega ning nende elektrienergia kokkuhoid on 90%.

Kasutaja ei saa valgustussüsteemi ise välja vahetada, rikete korral pöörduge müügijärgse teeninduse poole.

TOOTE KASUTUSELT KÖRVALDAMINE

Seade on märgistatud direktiivi 2012/19/EC - UK SI 2013 No.3113 (elektri- ja elektroonikaseadmete jäätmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode kõrvaldatakse kasutusest õigesti, aitate vältida võimalikke negatiivseid tagajärgi keskkonnale ja tervisele.

Sümbol ■ tootel või sellega kaasas olevates dokumentides näitab, et toodet ei tohi käidelda nagu olmejäätmeid, vaid see tuleb anda elektri- ja elektroonikaseadmete jäätmete vastuvõtupunkti, kust see läheb taasringlusse. Järgige kohalikke jäätmete kõrvaldamise alaseid õigusnorme. Lisateabe saamiseks selle toote käitlemise, taaskasutamise ja ringlussevõtu kohta võtke ühendust vastava kohaliku asutuse, olmejäätmete kogumise ettevõtte või selle firmaga, kelle käest te toote ostsite.

Seade on välja töötatud, testitud ja toodetud vastavalt:

• Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Jõudlus EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetiline ühilduvus: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Soovitused keskondlike möjude vähendamiseks kasutamise ajal:

Lülitä tömbekapp minimaalkiirusel sisse kohe kui oled hakanud sööki valmistama ning lase sel töötada paar minutit pärast toidu valmimist. Suurenda töökiirust vaid suure suitsu või auru korral ning kasuta intensiivrežiimi ainult hädavajaduse korral. Vaheta vajaduse tekkides välja söefiltrid, et tagada piisav löhnaeemaldus. Puhasta vajaduse tekkides rasvafiltrid, et tagada piisav rasvaeemaldus. Kasutada juhendis näidatud maksimaalset ärajuhtimisava, et optimeerida töhusus ja vähendada müra.

TÖRKED SEADME TÖÖS

Kui näib, et miski ei tööta, siis enne klienditeenindusse helistamist tehke läbi need lihtsad kontrollkatsed.

- Kui õhupuhasti ei tööta,

kontrollige, kas

– elektriühendus ei ole katkenud;
– on valitud üks võimalikest kiirusastmetest.

- Kui õhupuhasti töötab halvasti,

kontrollige, kas

• valitud mootorikiirus on tekkiva suitsu ja auru eemaldamiseks piisav;
• köögis on seadme töötamiseks piisavalt öhku;
• söefilter ei vaja väljavahetamist (filtriga õhupuhasti puhul).

• Kui õhupuhasti lülitub töötamise ajal välja,

kontrollige, kas

– elektriühendus on olemas;
- vooluvõrgu kaitse on töökorras.

Kui seadme töös esineb törkeid, siis enne klienditeenindusse pöördumist eraldage seade vooluvõrgust, tömmates pistiku pistikupesast vähemalt viieks sekundiks välja, ning seejärel ühendage seade uuesti. Kui tõrge ei kao, võtke ühendust klienditeenindusega.

TEHNILISED ANDMED

Kõrgus (cm)		Laius (cm)	Sügavus (cm)	Väljalasketorude läbimõõt (cm)
	67-101,5	59,8 - 89,8	25	15
[BWCX]	77,5-101,5

Saate alla laadida ohutusjuhised, kasutusjuhendi, tehnilised ja elektriühendust puudutavad andmed mitmel moel.

• Külastage meie kodulehte docs.whirlpool.eu
• Kasutage QR-koodi
• Samuti võite võtta ühendust meie teeninduskeskusega (telefoninu mbri leiate garantiilehelt). Teeninduskeskusesse pöördudes tuleb teil teatada toote identifitseerimiskoodid.
