GEME 1742 - Kosačka na trávu Gardol - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma GEME 1742 Gardol vo formáte PDF.
| Typ produktu | Elektrická kosačka na trávu |
| Značka | Gardol |
| Model | GEME 1742 |
| Sieťové napätie | 230-240 V ~ 50 Hz |
| Príkon | 1700 W |
| Otáčky motora | 3300 ot./min |
| Šírka kosenia | 42 cm |
| Nastavenie výšky kosenia | 20-65 mm, 6 stupňov |
| Objem zberného koša | 50 litrov |
| Hladina akustického tlaku (LpA) | 85,4 dB(A) |
| Zaručená hladina akustického výkonu (LWA) | 96 dB(A) |
| Vibrácie na rukoväti (ah) | 1,663 m/s² |
| Trieda ochrany | II |
| Hmotnosť | 11,75 kg |
| Pripojovací kábel | H05RN-F 3x1,5 mm², max. dĺžka 50 m |
| Funkcie | Kosenie, zber trávy, nastavenie výšky, indikátor naplnenia |
| Bezpečnosť | Dvojitý spínač s blokovaním, zastavenie motora po uvoľnení |
| Údržba | Čistenie po každom použití, výmena noža pri opotrebovaní |
| Náhradný diel (nôž) | Ref. 34.054.40 |
| Záruka | 60 mesiacov (neprofesionálne použitie) |
Často kladené otázky - GEME 1742 Gardol
Otázky používateľov k GEME 1742 Gardol
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Kosačka na trávu vo formáte PDF zadarmo! Nájdite svoj návod GEME 1742 - Gardol a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. GEME 1742 značky Gardol.
NÁVOD NA OBSLUHU GEME 1742 Gardol

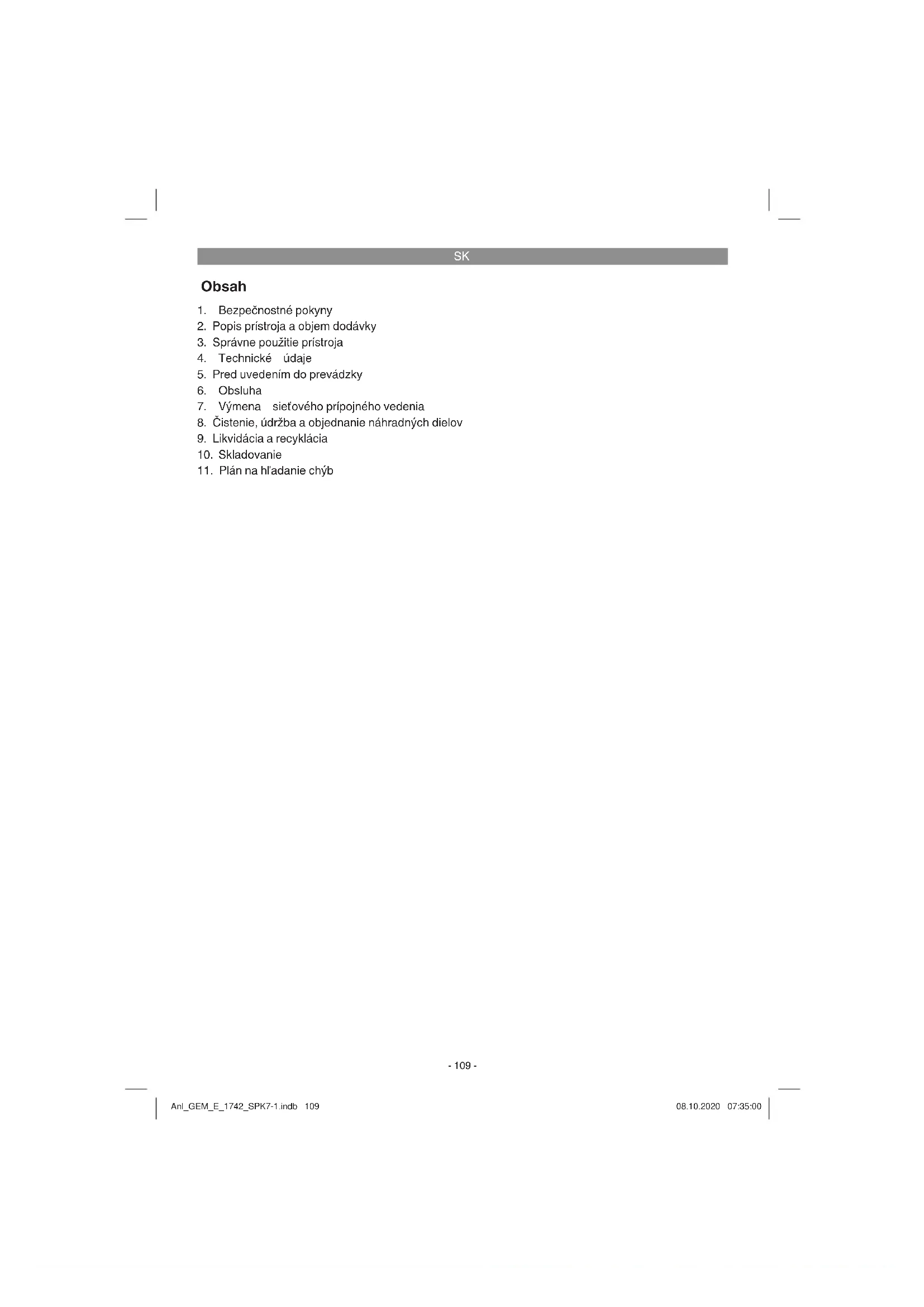

2.1 Popis prístroje (obr. 1a/1b)
- Bezpečnostné pokyny
- Popis prístroja a objem dodávky
- Správne použitie prístroja
- Technické údaje
- Pred uvedením do prevádzky
- Obsluha
- Výmena sieťového prípojného vedenia
- Čistenie, údržba a objednanie náhradných dielov
- Likvidácia a recyklácia
- Skladovanie
- Plán na hľadanie chýb
Tento prístroj nie je určený na to, aby ho mohli používať osoby (vrátane detí) s obmedzenými fyzickými, zmyslovými alebo psychickými schopnosťami alebo osoby s nedostatočnými skúsenosťami a/alebo nedostatočnými vedomosťami, také používanie je možné len v tom prípade, ak budú pod dozorom osoby zodpovednej za ich bezpečnosť alebo ak boli zaškolené o používaní prístroja. Deti by mali byť pod dozorom, aby bolo možné zabezpečit, že sa nebudú s prístrojom hrat.
V prípade poškodenia sietového prípojného vedenia prístroja sa musí vedenie vymeniť výrobcom alebo jeho zákazníckym zastúpením alebo podobne kvalifi kovanou osobou, aby sa zabránilo rizikám.
SK
Nebezpečenstvo!
Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť pripadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento návod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.
Príslušné bezpečnostné pokyny nájdete v priloženej brožúrke.
Nebezpečenstvo!
Prečítajte si všetky bezpečnostné predpisy a pokyny. Nedostatky pri dodržovaní bezpečnostných predpisov a pokynov môžu mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo ťažké poranenia. Všetky bezpečnostné predpisy a pokyny si odložte pre budúce použitie.
Vysvetlenie výstražného štítku na prístroji (pozri obr. 12)
1 = Pred uvedením do prevádzky si prečítajte návod na obsluhu
2 = Tretie osoby musia byt mimo oblast nebezpečenstva!
3 = Opatrne! -Ostré strihacie nože- pred údržbovými prácami a v prípade poškodenia vedenia vytiahnite zástrčku zo siete.
4 = Pozor, zabráňte, aby sa dostal prípojný kábel do kontaktu so strihacím ústrojenstvom!
2. Popis prístroja a objem dodávky
2.1 Popis prístroja (obr. 1/2)
- Horné posuvné držadlo
- Dolné posuvné držadlo
- Vyhadzovacia klapka
- Nosná rukoväť
- Páčka pre nastavenie výšky rezu
- Zachytávací kôš
- Ukazovatel' stavu naplnenia
- Elektrická zástrčka
-
Vypínač zap/vyp
-
Odl'ahčenie káblového tahu
- Zadné kolesá
- Kolesové krytky
- Krídlové matice pre spodné posuvné držadlo
- Závlačky
- Podložky pre kolesá
- Svorky na upevňovanie káblov
- Matice pre horné posuvné držadlo s rýchkloupínacou funkciou
- Upevňovacie skrutky pre horné posuvné držadlo
- Podložky pre horné posuvné držadlo
- Podložky pre spodné posuvné držadlo
- Rukovät zachytávacieho koša
Prosím, skontrolujte kompletnost výrobku na základe uvedeného objemu dodávky. V prípade chýbajúcich častí sa prosím obráťte najneskôr do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše servisné stredisko alebo na obchod, v ktorom ste prístroj zakúpili. Prosím, dbajte pritom na záručnú tabul'ku uvedenú v servisných informáciách na konci návodu.
- Otvorte balenie a opatrne vyberte prístroj von z balenia.
- Odstráňte obalový materiál ako aj obalové/transportné poistky (pokial' sú obsiahnuté).
- Skontrolujte,či obsah dodávky kompletný.
- Skontrolujte,či nedošlo k poškodeniu prístroja a príslušenstva transportom.
- Pokiaľ možno, uschovajte si obal až do konca záručnej doby.
Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrať s plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!
3. Správne použitie prístroja
Kosačka trávnika je určená pre súkromné používanie v domácej záhrade a rekreačných záhradách.
Za kosačku pre súkromné použitie v domácich a rekreačných záhradách sa považujú také kosačky, ktorých ročné použitie spravidla neprekračuje 50 hodín a ktoré sa používajú na ošetrovanie trávnatých plôch alebo trávnikov, nie však na verejných priestranstvách, v parkoch, na športoviskách ani v poľnohospodárstve a lesnom hospodárstve.
Pozor! Kvôli telesnému ohrozeniu používatel'a sa nesmie kosačka trávnika používať na zastrihovanie krovín, živých plotov a kríkov, na rezanie a drvenie pergolových porastov alebo na kosenie trávnika na strešných porastoch alebo balkónových kvetináčoch a na čistenie (odsávanie) chodníkov a ani ako drvička na drvenie vetiev a konárov stromov a zo živého plota. Ďalej nesmie byť kosačka používaná ako motorová plečka ani na vyrovnávanie nerovností pôdy, ako napr. krtincov.
Z bezpečnostných dôvodov nesmie byť kosačka trávnika používaná ako hnací agregát pre iné pracovné nástroje alebo akékol'vek nástrojové sady, iba ak sú tieto výslovne povolené a schválené výrobcom.
Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Akékol'vek iné odlišné použitie sa považuje za nesplňajúce účel použitia. Za škody alebo zranenia akéhokol'vek druhu spôsobené nesprávnym používaním ručí používatel'obsluhu-júca osoba, nie však výrobca.
Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionalne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.
4. Technické údaje
Menovité napätie:....230-240 V \~ 50 Hz
Príkon: 1700W
Otáčky motora: 3300 min ^-1
Šírka rezu: 42 cm
Nastavenie výšky rezu: .....20-65 mm; 6-stupňové
Objem zachytávacieho koša na trávu: .....50 litrov
Hladina akustického tlaku L: 85,4 dB(A)
Faktor neistoty K_pA : 3dB(A)
Hodnoty hluku a vibrácií boli určené podľa noriem
EN ISO 3744:1995, EN ISO 11201:1995 a EN
ISO 20643:2005.
Obmedzte tvorbu hluku a vibráciu na mini- mum!
- Používajte len prístroje v bezchybnom stave.
Pravidelne vykonávajte údržbu a čistenie prístroja.
• Prispôsobte spôsob práce prístroju. - Prístrojnepreťažujte.
• V prípade potreby nechajte prístroj skontrolovať. - Prístroj vypnite, pokial' ho nepoužívate.
• Používajte rukavice a ochranu sluchu.
• Obmedzte dobu používania.
Pozor!
Zvyškové riziká
Aj napriek tomu, že budete elektrický prístroj obsluhovať podľa predpisov, budú existovať zvyškové riziká. V súvislosti s konštrukciou a vyhotovením elektrického prístroja môže dôjst k výskytu týchto nebezpečenstiev:
- Poškodenie pl'úc, pokial' sa nenosí žiadna vhodná ochranná maska proti prachu.
- Poškodenie sluchu, pokiaľ sa nenosí žiadna vhodná ochrana sluchu.
- Poškodenia zdravia, ktoré sú následkom vibrácie rúk a ramien, pokial' sa prístroj bude
SK
používať dlhšiu dobu alebo sa nevedie a neudržuje správnym spôsobom.
5. Pred uvedením do prevádzky
Presvedčte sa pred zapojením prístroja do siete o tom, či údaje na typovom štítku prístroja súhlasia s údajmi elektrickej siete.
Výstraha!
Skôr než začnete na prístroji robit' akékol'vek nastavenia, vytiahnite zo siete elektrický kábel.
Kosačka je pri zakúpení v demontovanom stave. Pred použitím kosačky sa musi namontovať kompletné posuvné držadlo, zadné kolesá a zachytávací kôš. Postupujte podľa návodu na obsluhu po jednotlivých krokoch a orientujte sa podľa obrázkov, aby bola montáž pre Vás jednoduchšia.
Montáž kolies (obr. 3a a 3b)
Vezmite jedno zadné koleso (obr. 2/pol. 11) a nasuňte ho na os podľa zobrazenia na obr. 3a. Následne na os založte podložku (obr. 2/pol. 15) a všetko upevnite pomocou priloženej závlačky (obr. 2/pol. 14) tak, ako to je znázornené na obr. 3a. Nakoniec zatlačte kolesovú krytku (obr. 2/pol. 12) na koleso podľa znázornenia na obr. 3b. Na opačnej strane postupujte rovnako.
Nasuňte jedno dolné posuvné držadlo (obr. 2/pol. 2) na príslušnú skrutku a upevnite ho pomocou krídlovej matice (obr. 2/pol. 13) podľa znázornenia na obr. 4. Na druhej strane postupujte analogicky. Pri montáži horného posuvného držadla môžete výberom upeňovacieho otvoru (obr. 5) určiť výšku posuvného držadla. Následne pripevnite horné posuvné držadlo na dolné posuvné držadlo podľa znázornenia na obr. 6. Teraz môžete pripevnit pomocou káblových držiakov (obr. 2/pol. 16) motorové vedenie na posuvnom držadle (obr. 7/pol. A).
Montáž zachytávacieho koša (pozri obr. 8a a 8b)
Zasuňte rukováť zachytávacieho koša (obr. 8a/pol. 21) do zachytávacieho koša podľa znázornenia na obr. 8a. Pri zavesovaní zachytávacieho koša musí byť motor vypnutý a strihací nôž sa nesmie točiť. Jednou rukou nadvihnúť vyhadzovaciu klapku (obr. 8b/pol. 3). Druhou rukou pridržať zachytávací kôš za rukováť a zavesiť pohybom
zhora (obr. 8b).
Ukazovatel' stavu naplnenia zachytávacieho ústrojenstva
Zachytávacie ústrojenstvo je vybavené ukazovatel'om stavu naplnenia (obr. 1/pol. 7). Otvára sa prúdom vzduchu, ktorý vytvorí kosačka v prevádzke. Pokial' klapka počas prevádzky zaklapne, znamená to, že je zachytávacie ústrojenstvo plné a malo by sa vyprázdnit. Za účelom bezchybnej funkcie ukazovatel'a stavu naplnenia musia byt otvory pod klapkou vždy čisté a prie-pustné.
Prestavenie výšky rezu Pozor!
Nastavovanie výšky rezu sa smie vykonávať len v prípade, že je vypnutý prístroj a vytiahnutý elektrický kábel zo siete.
Pred tým, než začnete s kosením, skontrolujte, či nie je strihacie ústrojenstvo tupé a nie sú poškodené upevnovacie prostriedky. Tupé a / alebo poškodené strihacie ústrojenstvo je potrebné vymeníť, aby nedošlo ku vzniku nevyváženosti. Pri tejto kontrole je potrebné vypnút motor a vytiahnuť kábel zo siete.
Nastavovanie výšky rezu sa musí uskutočnit' nasledujúcim spôsobom (obr. 9):
- Zatlačit páčku smerom von.
2 Nastaviť páčku na požadovanú výšku rezu.
- Pustit páčku a skontrolovať jej bezpečné usadenie v aretácii.
Výška rezu sa môže nastavit' v rozmedzí 20-65 mm v 6 stupňoch a môže sa odčítať na stupnici.
Elektrická prípojka
Kosačka môže byť zapojená na každú elektrickú zásuvku 230-240 voltov striedavého prúdu. Prípustná je však len zásuvka s ochranným kontaktom, ktorá je zapojená na elektrickú poistku s hodnotou 16 A. Okrem toho by mal byť k dispozícii predradený ochranný elektrický spínač (RCD) s max. 30 mA!
Prípojné vedenie prístroja
Používajte s prístrojom len také prípojné vedenia, ktoré nie sú poškodené. Prípojné vedenie prístroja nesmie byť l'ubovoľne dlhé (max. 50 m), pretože sa v opačnom prípade znižuje výkon elektromotora. Prípojné vedenie prístroja musí mať prierez s veľkosťou 3 x 1,5 mm². Na
SK
prípojných vedeniach kosačky vznikajú obzvlášť často poškodenia izolácie.
Dôvody toho sú medzi iným:
• Prerezané miesta kvôli prejazdu vedenia.
- Pomliaždené miesta, ked' sa prípojné vedenie vedie popod dvere alebo cez okná.
• Trhliny kvôli zostarnutiu izolácie.
- Prehnuté miesta kvôli nesprávnemu upevneniu alebo vedeniu prípojného vedenia prístroja.
Prípojné vedenia prístroja musia byť minimálne typu H05RN-F a 3-žilové. Na prípojnom vedení prístroja sa musí nachádzať normovaný nápis s typovým označením. Kupujte len prípojné vedenia s príslušným označením! Zástrčky a spojkové zásuvky na prípojných vedeniach prístroja musia byť v gumovom vyhotovení a musia byť odolné voči vode. Prípojné vedenia prístroja nesmú byť l'ubovoľne dlhé. Dlhšie prípojné vedenia si vyžadujú väčšie priemery vodičov. Elektrické prípojné vedenia a spájajúce vedenia musia byť pravidelne kontrolované, či nie sú poškodené. Dbajte na to, aby boli vedenia počas kontroly odpojené. Prípojné vedenie prístroja musíte celkom rozvinúť. Preskúšajte tiež vstupné časti prípojného vedenia prístroja, či sa na zástrčkách a spojkových zásuvkách nenachádzajú zalomené miesta.
6. Obsluha
Spojte sieťovú zástrčku (obr. 1/pol. 8) s predlžovacím káblom. Predlžovací kábel musí byť zabezpečený v káblovom držiaku na odl'ahčenie t'ahu podľa obr. 10.
Pozor!
Aby ste zabránili samovol'nému zapnutiu prístroja, je kosačka vybavená blokovaním zapnutia (obr. 10/pol. A), ktoré musí byť stlačené pred tým, než je možné stlačit' spínacie tlačidlá (obr. 10/pol. B). Ked' sa spínacie tlačidlá pustia, tak sa kosačka automaticky vypne. Vyskúšajte tento proces vypínania niekol'kokrát, aby ste sa presvedčili, že Váš prístroj funguje správne. Pred tým, než budete na prístroji vykonávať opravy alebo údržbové práce, musíte sa presvedčit' o tom, že sa nôž netoči a že je prístroj odpojený zo siete.
Pozor! V žiadnom prípade neotvárajte vyhadzovaciu klapku počas vyprázdňovania zachytávacieho ústrojenstva a pokial' motor beží.
Rotujúci nôž môže viest' k zraneniam.
Vyhadzovaciu klapku resp. zachytávací kôš na trávu vždy starostlivo upevnite. Pri odstraňovaní je potrebné vypnúť motor.
Bezpečnostný odstup medzi krytom noža a obsluhujúcou osobou determinovaný vodiacim držadlom sa musí vždy dodržiavať. Pri kosení a zmene smeru pohybu na svahoch a plochách so sklonom je potrebná zvýšená opatrnost. Dbajte na bezpečný postoj, používajte obuv z protišmykovými, profi lovanými podrážkami a dlhé nohavice.
Koste vždy kolmo na svah. Svahy so sklo- nom vyšším ako 15 stupňov nesmú byť z bezpečnostných dôvodov kosené pomocou tejto kosačky.
Pokyny pre správne kosenie
Pri kosení sa odporúča prekrývajúci pracovný postup. Koste vždy len pomocou ostrých, bezchybných nožov, aby sa nepoškodzovali steblá trávy a aby tak trávnik nezožltol. Pre dosiahnutie čistého obrazu kosenia trávnika je potrebné viest' kosačku, pokial' to je možné, v čo najrovnejších dráhach. Pritom by sa mali tieto dráhy prekrývať vždy niekol'kými centimetrami, aby neostali nepokosené pásy.
Ako často je potrebné kosenie trávnika, závisí v podstate hlavne od rýchlosti rastu trávy na trávni- ku. Počas hlavného rastového obdobia (máj - jún) koste dvakráť týždenne, v ostatnom období raz týždenne. Výška rezu by mala byť medzi 4 - 6 cm a rast trávy do d'alšieho kosenia by mal byť medzi 4 - 5 cm. V prípade, že trávnik vyrástol o niečo viac, nemali by ste urobiť zásadnú chybu a ihned’ trávu skosiť spať na normálnu výšku. To by trávniku uškodilo. Nekoste preto nikdy viac ako polovicu výšky trávy. Udržujte spodnú stranu krytu kosačky vždy čistú a zbavujte ju od zvyškov trávy po kosení. Zvyšky trávy sťažujú proces naštartovania a ovplyvnůjú kvalitu kosenia a vyhadzovania trávy.
Na svahoch sa musia dráhy kosenia viest kol- mo na svah. Zošmyknutiu sa kosačky je možné predíst šikmým postavením smerom nahor.
SK
Zvoľte si výšku rezu v závislosti od skutočnej dĺžky trávy. Uskutočnite viaceré postupy kosenia, aby sa na jedenkrát skosilo maximálne 4cm trávnika.
Pred tým, než budete vykonávať akékol'vek kontroly nožov, je potrebné vypnúť motor. Nez-abudnite na to, že sa nôž po vypnutí motora ešte niekol'ko sekúnd krúti. V žiadnom prípade sa nepokúšajte nôž zastaviť. Pravidelne kontrolujte, či je nôž riadne upevnený, v dobrom stave a dobre naostrený. V opačnom prípade nôž nabrúsiť resp. vymeníť. Ak narazí nôž, ktorý je pri pohybe veľmi citlivý, na nejaký predmet, vypnite kosačku trávnika a počkajte, kým sa nôž úplne nezastaví. Skontrolujte potom stav noža a nožového uloženia. Ak sú poškodené, je potrebná ich výmena.
Položte používané prípojné vedenie prístroja v slučkách na zem pred používanou zásuvkou. Koste trávnik vždy smerom preč od zásuvky resp. od kábla a dbajte na to, aby ležalo prípojné vedenie prístroja vždy v tej oblasti trávnika, ktorá už bola pokosená, aby prípojné vedenie nemohlo byť prejdené kosačkou.
V prípade, že počas kosenia trávnika začnú ostávať za kosačkou zvyšky trávy, musí sa vyprázdnit' zachytávací kôš. Pozor! Pred odobratím zachytávacieho koša je potrebné vypnút motor a počkať do úplného zastavenia strihacieho ústrojenstva.
Pri vyberaní zachytávacieho koša nadvihnite jednou rukou vyhadzovaciu klapku a druhou rukou vyberte zachytávací kôš za nosnú rukovat. V súla-de s bezpečnostnými predpismi zapadne vyhad-zovacia klapka pri vybraní zachytávacieho koša a uzatvorí zadný vyhadzovací otvor. V prípade, že prítom ostanú na otvore visieť zvyšky trávy, je pot-rebné z dôvodu l'ahkého štartu motora, kosačku potiahnuť približne o 1 m smerom spát.
Zvyšky kosenej trávy v kryte kosačky ako aj na pracovnom nástroji neodstraňujte rukou alebo no-hami, ale používajte pre ich odstránenie vhodné pomôcky, ako napr. kefu alebo metličku.
Na zaručenie dobrého zbierania sa musí zachytá- vací kôš a predovšetkým sieť vyčistiť zvnútra po každom použití.
Zachytávací kôš zavesovať len vtedy, ak je motor vypnutý a strihacie ústrojenstvo nie je v pohybe.
7. Výmena sietového prípojného vedenia
Nebezpečenstvo!
V prípade poškodenia sietového prípojného vedenia prístroja sa musi vedenie vymenit výrobcom alebo jeho zákazníckym zastúpením alebo podobne kvalifi kovanou osobou, aby sa zabránilo rizikám.
8. Čistenie, údržba a objednanie náhradných dielov
Nebezpečenstvo!
Udržujte ochranné zariadenia, vzduchové otvory a kryt motora vždy v čistom stave bez prachu a nečistôt. Utrite prístroj čistou utierkou alebo ho vyčistite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak.
- Odporúčame, aby ste prístroj čistili priamo po každom použití.
- Čistite prístroj pravidelne pomocou vlhkej utierky a malého množstva tekutého mydla. Nepouživajte žiadne agresívne čistiace prostriedky ani riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda. Vniknutie vody do elektrického prístroja zvyšuje riziko úrazu elektrickým prúdom.
8.2 Uhlíkové kefky
Pri nadmernej tvorbe iskier nechajte uhlíkové kefky na prístroji skontrolovať odborným elektri károm.
- Opotrebované alebo poškodené nože, uchytenie nožov a čapy musia byť vymenené ako celok autorizovaným odborníkom, aby sa zaručilo ich vycentrovanie.
- Kosačka nesmie byť čistená pod tečúcou vodou, predovšetkým nie pod vysokým
SK
tlakom. Postarajte sa o to, aby boli všetky upevňovacie prvky (skrutky, matice atd.). vždy pevne dotiahnuté, aby tak bola možná bezpečná práca s kosačkou.
- Zachytávacie zariadenie trávy často kontrolujte, či nie je opotrebované.
- Vymieňajte opotrebované alebo poškodené súčiastky.
• Skladujte Vašu kosačku v suchej miestnosti. - Kvôli dlhej životnosti prístroja by mali byť všetky skrutkové spoje ako aj kolesá a osi vyčistené a následne naolejované.
- Pravidelná starostlivost o Vašu kosačku zabezpečí nielen dlhú dobu jej životnosti a výkonnost, ale je prospešná zároveň aj pre dôkladné a jednoduché kosenie Vášho trávnika. Čistite kosačku najlepšie pomocou kefky alebo utierky. Nepoužívajte žiadne riedidlá ani vodu na odstraňovanie nečistoty.
- Súčiastka, ktorá je najviac vystavená opotrebovaniu, je nôž. Kontrolujte preto pravidelne stav noža ako aj nožového uloženia. Ak je nôž opotrebovaný, je potrebná jeho okamžitá výmena alebo nabrúšenie. V prípade, že sa vyskytnú nadmerné vibrácie kosačky, znamená to, že nôž nie je správne vycentrovaný alebo bol deformovaný následkom nárazov. V tomto prípade musí byť nôž opravený alebo vymenený.
- Vo vnútri prístroja sa nenachádzajú žiadne d'alšie diely vyžadujúce údržbu.
8.4 Výmena noža
Z bezpečnostných dôvodov odporúčame nechat' vykonať výmenu noža autorizovaným odborníkom. Pozor! Používajte pracovné rukavice! Používajte vždy len originálne nože, pretože v opačnom prípade nemusí byť zaručená správna funkčnosť a bezpečnosť prístroja.
Pri výmene noža sa postupuje nasledovne:
- Uvol'nite upevňovaciu skrutku (pozri obr. 11a).
- Starý nôž odoberte a nahrad'te ho novým.
- Pri montovaní nového noža dbajte prosím na to, aby bol umiestnený v správnom smere. Krídla noža musia pri založení noža ukazovať smerom do motorového priestoru (pozri obr. 11b). Upeňovacie třne sa musia zhodovať s vylisovanými otvormi noža.
- Nakoniec znovu pevne utiahnite upevňovaciu skrutku pomocou univerzálného klúča. Točivý moment dotiahnutia by mal byť cca 25 Nm.
Na konci sezóny vykonajte všeobecnú kontrolu kosačky trávnika a odstráněte všetky usadené zvyšky trávy. Pred každým začatím novej sezó-
ny musíte bezpodmienečne skontrolovať stav noža. Obrátte sa na v prípade potreby opráv na náš zákaznícky servis. Používajte len originálne náhradné diely.
8.5 Objednávanie náhradných dielov:
Pri objednávaní náhradných dielov je potrebné uviest nasledovné údaje:
- Typprístroja
• Výrobnéčíslo prístroja
• Identifikačné číslo prístroja
• Císlo potrebného náhradného dielu
Aktuálne ceny a informácie nájdete na stránke www.isc-gmbh.info
Náhradnýnôžč. výr.: 34.054.40
9. Likvidácia a recyklácia
Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použit alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené prístroje nepatria do domového odpadu. Prístroj by sa mal odovzdať k odbornej likvidácii na príslušnom zbernom mieste. Pokial Vám nie je známe takéto zberné miesto, informujte sa prosím na miestnej samospráve.
10. Skladovanie
Skladujte prístroj a jeho príslušenstvo na tmavom, suchom a nezamírzajúcom mieste mimo dosahu detí. Optimálna teplota pre skladovanie je medzi 5 °C a 30 °C. Skladujte tento prístroj v originálnom balení.
11. Plán na hl'adanie chýb
| Porucha Možné príčiny Náprava | ||
| Motorsa nerozbieha | a)poškodenýkondenzátorb) v zásuvke nie je prúdc) defektný kábeld) defektná kombinácia spínač/ zástrčkae) uvolnené prípojky na motore alebo kondenzátoref) prístroj stojí v príliš vysokej tráveg) upchané teleso kosačky | a) Nechajte skontrolovať zákazníckym servisomb) skontrolovať vedenie a poistkuc) Skontrolovať kábeld) Nechajte skontrolovať zákazníckym servisome) Nechajte skontrolovať zákazníckym servisomf) naštartovať na nižšej tráve resp. pokosenej ploche; prípadne zmeniť výšku rezug) vyčistiť kryt, aby sa mohol nôž vol’ne točiť |
| Výkon motora sa zhoršuje | a) príliš vysoká alebo vlhká trávab) upchané teleso kosačkyc) nôž silne opotrebovaný | a)opraviť výšku rezub) vyčistiť krytc) vymeniť nôž |
| Nečistý rez kosenia a) | opotrebované nožeb) nesprávna výška rezu | a)vymeniť alebo nabrúsiť nôžb) opraviť výšku rezu |
Pozor! Z dôvodu tepelnej ochrany je motor vybavený termospínačom, ktorý pri preťažení vypne motor a po krátkej fáze chladnutia ho znovu automaticky zapne!
SK
Len pre krajiny EÚ
Neodstraňujte elektrické prístroje ako domový odpad!
Podl'a Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného zberu a musí sa zabezpečit’ ich špecifické spracovanie v súlade s ochranou životného prostredia (recyklácia).
Majitel' elektrického prístroja je alternativne namiesto spätnej zásielky povinný spolupracovať pri riadnej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a pomocných prostriedkov bez elektronických komponentov.
Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich častí, je prípustná len s výslovným súhlasom spoločnosti iSC GmbH.
Technické zmeny vyhradené
- Výrobok spíňa požiadavky smernice EN 61000-3-11 a podlieha zvláštnym podmienkam pre pripojenie. To znamená, že nie je prípustné používanie na l'ubovoľných prípojnych bodoch.
- Prístroj môže pri nepriaznivých sietových podmienkach viest' k prechodným výkyvom napätia.
- Výrobok je výhradne určený len pre používanie na takých prípojných bodoch, ktoré a) neprekračujú maximálnu prípustnú sieťovú impedanciu Z max = 0,396 Ω, alebo b) majú hodnotu permanentnej elektrickej zaťažitel’nosti siete minimálne 100 A na každú fázu.
- Ako prevádzkovatel' musíte zabezpečit, v prípade potreby po konzultácii s Vašim dodávatel'om elektrickej energie, aby Váš prípojný bod, na ktorom chcete používať tento výrobok, spíňal jeden z oboch uvedených požiadaviek a) alebo b).
SK
Servisné informácie
Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékol'vek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov.
Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.
| Kategória Priklad | |
| Diely podliehajúce opotrebeniu* Klinový remeň, uhlíkové kefky | |
| Spotrebný materiál / spotrebné diely* Nože | |
| Chýbajúce diely | |
V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.isc-gmbh.info. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledujúce otázky:
- Fungoval prístroj predtým alebo bol od začiatku chybný?
• Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)? - Aké chybné funkcie podl'a Vás prístroj vykazuje (hlavný symptóm)?
Popíšte túto chybnú funkciu.
Záručný list
naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne fungovať, je nám to veľmi l’úto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom servisnom telefónnom čísle. Pre upłatnenie nárokov na záručné plnenie platia nasledujúce podmienky:
- Tieto záručné podmienky sa týkajú výlučne štandardných spotrebitel'ov, t.j. takých osób, ktoré tento výrobok nechcú používať na účely v rámci svojich remeselnickych činností ani na iné samostatne zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.
-
Záručné plnenie sa vztahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu prístroja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas záručnej doby použival v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo ak bol vystavený namáhaniu rovnocennému s takýmto použitím.
-
Z našej záruky sú vylúčené:
- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou a údržbou.
- Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie nepripustných pracovných nástrojov alebo príslušenstva), vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).
- Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému alebo inému prirodzenému opotrebeniu.
-
Doba záruky je 60 mesiacov a začina plynut od dátumu zakúpenia prístroja. Nároky na záruku sa musia uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predlženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékol'vek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.
-
Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.isc-gmbh.info. Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia kvôli nedostatočnej možnosti identifikácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostanete obratom naspát opravený alebo nový prístroj.
Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.
Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky podľa servisných informácií uvedených v tomto návode na obsluhu.
