NÁVOD NA OBSLUHU P5750.2T Emos

Súpravu tvoria 2 tlačidlá zvončeku (vysielače) a domáci zvonček (prijímač). Zvonček je určený k trvalému pripojeniu k elektrickej sieti o napätí 230 V AC/50 Hz. Tlačidlo je bezbatériové. Prenos medzi tlačidlom a zvončekom sprostredkovávajú rádiové vlny na frekvencii 433,92 MHz. Dosah závisí od

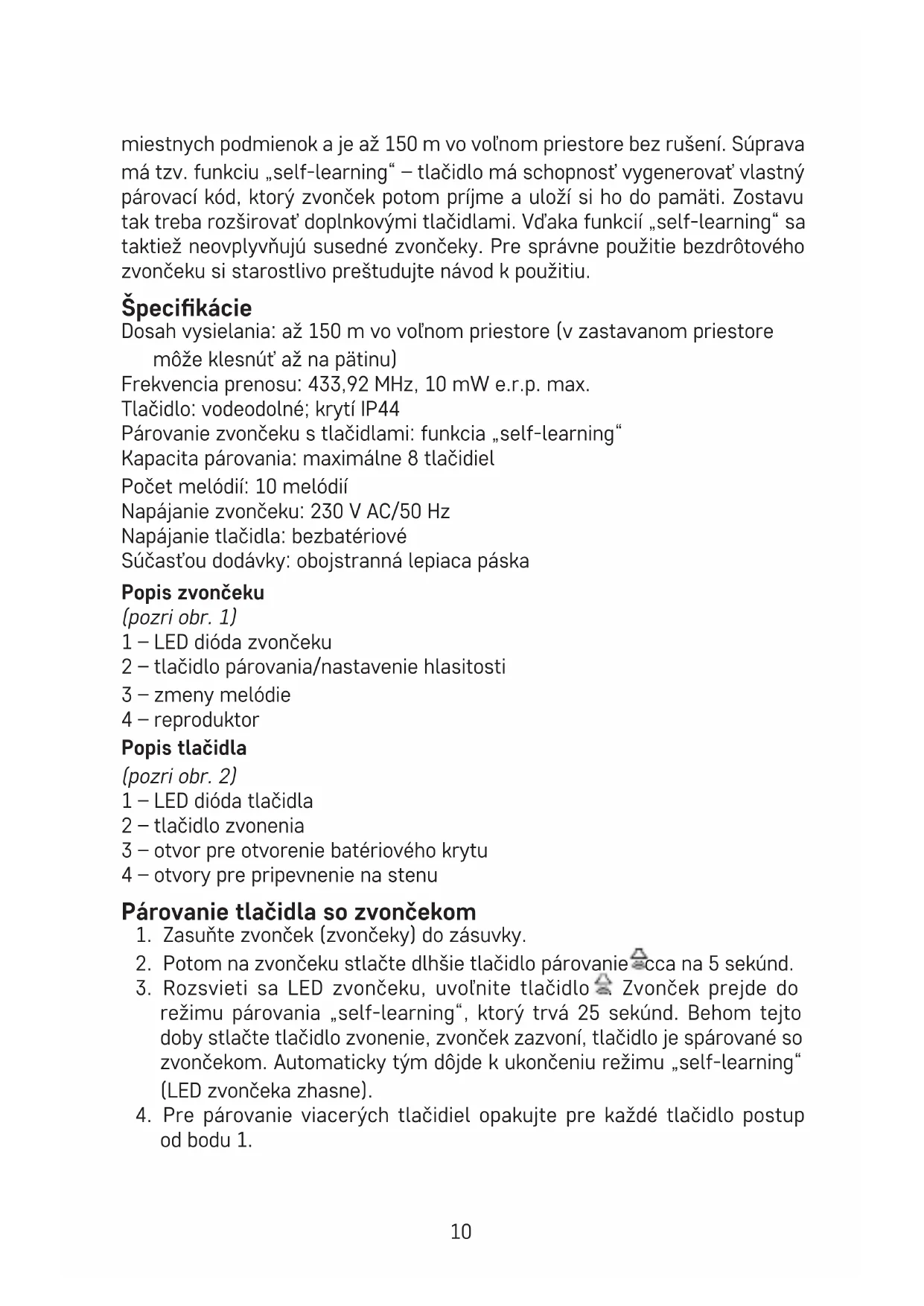

miestnych podmienok a je až 150 m vo volnom priestore bez rušení. Súprava má tzv. funkciu „self-learning“ – tlačidlo má schopnost’ vygenerovat’ vlastný párovací kód, ktorý zvonček potom príjme a uloží si ho do pamäti. Zostavu tak treba rozširovat’ doplnkovými tlačidlami. Vďaka funkcií „self-learning“ sa taktiež neovplyvňujú susedné zvončeky. Pre správne použitie bezdrôtového zvončeku si starostlivo preštudujte návod k použitiu.

Špecifikácie

Dôsah vysielania: až 150 m vo volnom priestore (v zastavanom priestore môže klesnút' až na pätinu)

Frekvencia prenosu: 433,92 MHz, 10 mW e.r.p. max.

Tlačidlo: vodeodolné; krytí IP44

Párovanie zvončeku s tlačidlami: funkcia „self-learning“

Kapacita párovania: maximálne 8 tlačidiel

Súčast'ou dodávky: obojstranná lepiaca páska

Popis zvončeku

(pozri obr. 1)

Poznámka: Pre prípad výpadku elektrickej energie obsahuje zvonček vnútornú pamät', do ktorej sa ukladajú kódy aktuálne spárovaných tlačidiel. Po výpadku elektrickej energie teda nie je nutné znovu uskutočnit' párovanie.

Vymazanie pamäti spárovaných tlačidiel

Na zvončeku stlačte a držte párovacie tlačidlo Zasuňte zvonček do zásuvky. Po cca 5 sekundách sa rozsvieti LED zvončeku, uvolnite tlačidlo LED zhasne. Dôjde k vymazaniu pamäti všetkých spárovaných tlačidiel.

Vol'ba vyzváňacej melódie

1. Na zvončeku stlačte opakovane tlačidlo zmeny melódiealebo
2. Každým stlačením zaznie iná melódia, bude nastavená tá melódia, ktorá zaznie posledná.

Vol'ba rôznych melódií pri použití viacerých tlačidiel

1. Zasuňte zvonček do zásuvky a stlačte dlho tlačidlo párovania cca na 5 sekúnd.
2. Rozsvieti sa LED zvončeka, uvoľnite tlačidlo. Zvonček prejde do režimu párovania „self-learning“, ktorý trvá 25 sekúnd.
3. Na zvončeku stlačte opakovane tlačidlo zmeny melódie alebo
4. Každým stlačením zaznie iná melódia, bude nastavená melódia, ktorá zaznie naposledy.
5. Stlačte tlačidlo zvolenia, zvonček zazvoní.

Postup musí byt' dodržaný pre všetky napárované tlačidlá.

Nastavenie hlasitosti vyzváňania

Inštalácia tlačidla zvončeku (vysielača)

1. Najskôr spárujte tlačidlá so zvončekom.
2. Pred montážou vyskúšajte, či súprava bude na Vami vybranom mieste spol'ahlivo fungovat'.
3. Zložte zadnú časť krytu otvorením na bočnej strane tlačidla pomocou skrutkovača.
4. Zadnú čast' krytu pripevnite na stenu obojstrannou lepiacou páskou (súčast'ou dodávky) alebo dvoma skrutkami. I ked' je tlačidlo odolné voči poveternostným vplyvom, umiestnite ho tak, aby bolo chránené, napr. do výklenku alebo pod striešku.
5. Tlačidlo opät' zostavte.
6. Stlačením tlačidla na zvončeku zazvoňte. Stlačenie je sprevádzané bliknutím signalizačnej LED, ktorá signalizuje, že tlačidlo vyslalo rádiový signál. Zvonček prehrá zvolenú melódiu a bude blikat' signalizačne LED.

Poznámka: Tlačidlo zvončeku (vysielač) sa môže bezproblémovo umiestit' na drevo alebo tehlové steny. Nikdy však tlačidlo neumiestňujte priamo na kovové predmety alebo materiály, ktoré kov obsahujú, napr. na umelohmotné konštrukcie okien a dverí, ktoré obsahujú kovový rám. Vysielač by nemusel správne fungovat'.

Inštalácia zvončeku (prijímača)

1. Zvonček je určený len pre vnútorné použitie. Pri prevádzke musí byt' umiestnený v elektrickej zásuvke 230 V AC/50 Hz tak, aby bol okolo neho volný priestor a bol vždy prístupný.

2. Dosah vysielania (max. 150 m) je ovplyvnený miestnymi podmienkami, napríklad počtom stien, cez ktoré musí signál prejst', kovovými zárubňami dverí a inými prvkami, ktoré majú vplyv na prenos rádiového signálu (prítomnosť iných rádiových prostriedkov pracujúcich na podobnom kmitočtu, napr. bezdrôtové teplomery, ovládače dverí a pod.). Dosah vysielania môže vplyvom týchto faktorov rapídne poklesnút'.

Riešenie problému

Zvonček nezvoní:

- Zvonček môže byt' mimo daný dosah.

- Upravte vzdialenost' medzi tlačidlami zvončeku a domovom zvončekom, dosah môže byt' ovplyvnený miestnymi podmienkami.

- Neumiest'ujte tlačidlo na kovový podklad – znižuje sa dosah. Umiestnite tlačidlo inam alebo použite izolačnú podložku z plastu alebo dreva.

- Skontrolujte, či je domový zvonček správne zasunutý v siet'ovej zásuvke alebo či nie je vypnutý prúd, respektíve vypnút' istiaci prvok vetvy (poistka, istič).

Bezdrôtový digitálny domový zvonček je citlivé elektronické zariadenie, preto dodržujte nasledujúce opatrenia:

- Zvonček (prijímač) je určený len pre vnútorné použitie v suchých priestoroch.

- Zvonček musí byt' umiestnený na dobre prístupnom mieste pre l'ahkú manipuláciu a odpojenie.

- Občas skontrolujte činnosť tlačidla zvončeku.

- Pri čistení domového zvončeku je nutné ho odpojit' od elektrickej siete vytiahnutím zo zásuvky.

- Na čistenie použite jemne navlhčenú handričku s trochou saponátu, nepoužívajte agresívne čistiace prostriedky alebo rozpúšťadla.

- Tento prístroj nie je určený na používanie osobami (vrátane detí), ktorým fyzická, zmyslová alebo mentálna neschopnost' či nedostatok skúseností a znalostí zabraňuje v bezpečnom používaní prístroja, pokiaľ naň nebude dohliadnuté alebo pokiaľ nebol inštruovaný poriadne použitie tohoto prístroja osobou zodpovednou za jeho bezpečnost'. Je nutný dohlad' nad det'mi, aby sa zaistilo, že sa nebudú s prístrojom hrat'.

Nevyhadzujte elektrické spotrebiče ako netriedený komunálny odpad, použite zberné miesta triedeného odpadu. Pre aktuálne informácie o zberných miestach kontaktujte miestne úrady. Pokiaľ sú elektrické spotrebiče uložené na skládkach odpadkov, nebezpečné látky môžu presakovat' do podzemnej vody a dostat' sa do potravinového ret'azca a poškodzovat' vaše zdravie.

EMOS spol. s r. o. týmto vyhlasuje, že rádiové zariadenie typu P5750.2T je v súlade so smernicou 2014/53/EÚ. Úplné EÚ vyhlásenie o zhode je k dispozícii na tejto internetovej adrese: http://www.emos.eu/download.
