ПОСІБНИК КОРИСТУВАЧА P5750.2T Emos

• Dieses Gerät ist nicht zur Verwendung durch Personen vorgesehen (Kinder eingeschlossen), die über verminderte körperliche, sensorielle oder geistige Fähigkeiten bzw. über nicht ausreichende Erfahrung und Kenntnisse verfügen, außer sie haben von einer Person, die für ihre Sicherheit verantwortlich ist, Anweisungen für den Gebrauch des Geräts erhalten oder werden von dieser beaufsichtigt. Kinder müssen beaufsich- tigt werden, um sicher zu gehen, dass sie nicht mit dem Gerät spielen. Die Elektroverbraucher nicht als unsortierter Kommunalabfall entsor- gen, Sammelstellen für sortierten Abfall bzw. Müll benutzen. Setzen Sie sich wegen aktuellen Informationen über die jeweiligen Sammel- stellen mit örtlichen Behörden in Verbindung. Wenn Elektroverbraucher auf üblichen Mülldeponien gelagert werden, können Gefahrstoe ins Grundwas- ser einsickern und in den Lebensmittelumlauf gelangen, Ihre Gesundheit beschädigen und Ihre Gemütlichkeit verderben. Hiermit erklärt, EMOS spol. s r. o. dass der Funkanlagentyp P5750.2T der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Kon- formitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.emos.eu/download. UA | Бездротовий дзвоник Комплект складається з 2 кнопок дзвоника (передавача) та дзвоника (при- ймача). Дзвоник призначений для постійного підключення до електричної мережі 230 В змінного струму/50 Гц. Кнопка без батарейки. Передача між кнопкою і дзвоником опосередковується радіохвилями на частоті 433,92 МГц. Досяжність дії залежить від місцевих умов і становить до 150 м вільного простору без перешкод. Комплект має так звану функцію „self-learning“ – кнопка має можливість генерувати власний код сполучення, який потім от- римує дзвоник і зберігає в пам’яті. Комплект можна розширити за допомогою додаткових кнопок. Завдяки функції „self-learning“ також вони не впливають на сусідні дзвоники. Щоб правильно використовувати бездротовий дзвоник, уважно прочитайте інструкцію з експлуатації.32 Специфікація Досяжність передачі: до 150 м у вільному просторі (в забудованому просторі може знизитись до однієї п‘ятої). Частота передачі: 433,92 МГц, 10 мВ е.р.п. макс. Кнопка: водонепроникна; Захист IP44 З’єднання дзоника з кнопками: функція „self-learning“ Кількість сполучень: максимум 8 кнопок Кількість мелодій: 10 мелодій Джерело живлення: 230 В змінного струму/50 Гц Живлення кнопки: без батарейки В поставку входить: двостороння клейка стрічка Опис дзвоника (див. мал. 1) 1 – світлодіод звоника 2 – кнопка сполучення/налаштування гучності 3 – зміни мелодії 4 – динамік Опис кнопки (див. мал. 2) 1 – світлодіодна кнопка 2 – кнопка дзвінка 3 – отвір для відкриття кришки батарейного відсіку 4 – отвори для настінного кріплення Сполучення кнопки із дзвоником

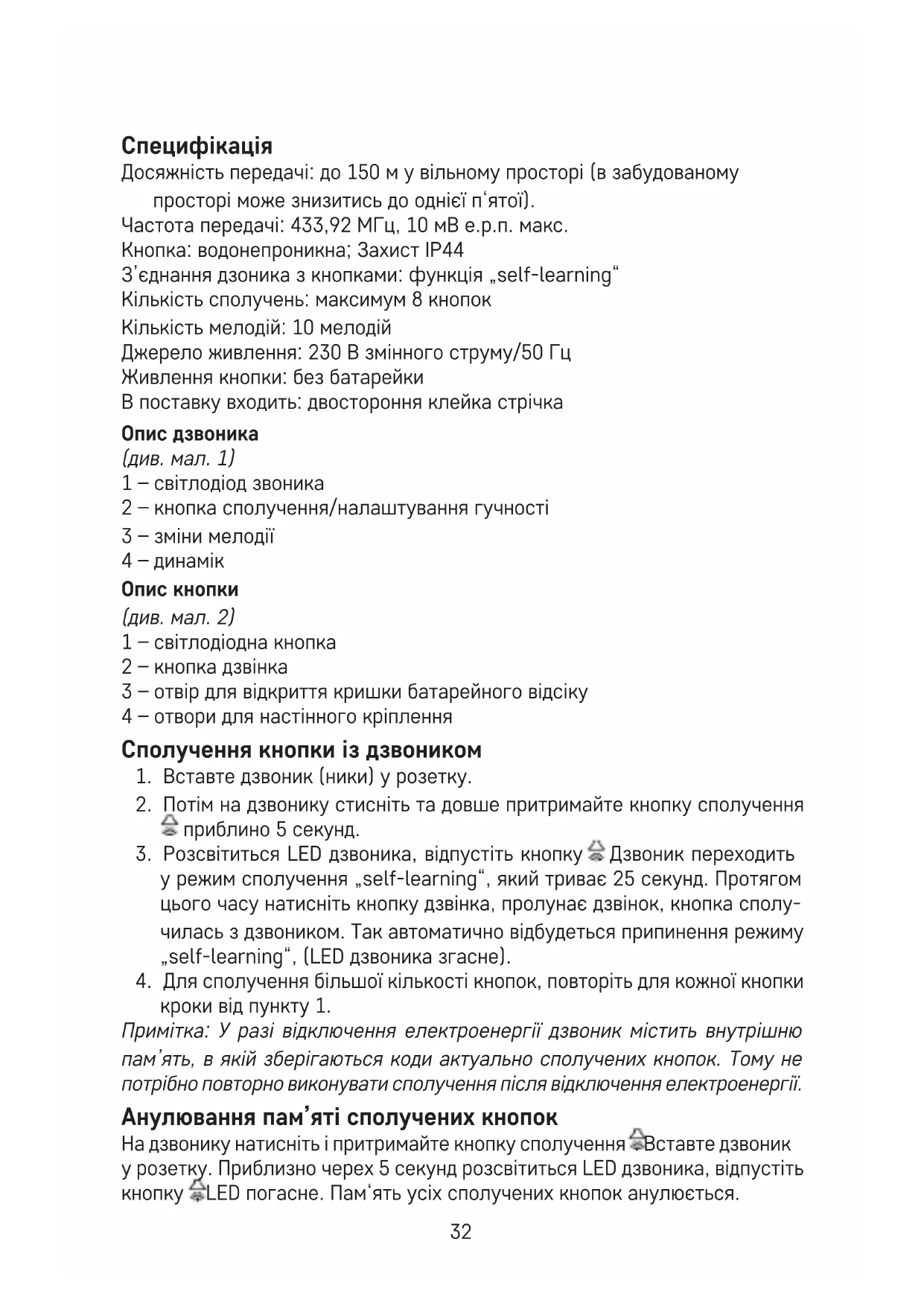

1. Вставте дзвоник (ники) у розетку.

2. Потім на дзвонику стисніть та довше притримайте кнопку сполучення

3. Розсвітиться LED дзвоника, відпустіть кнопку . Дзвоник переходить

у режим сполучення „self-learning“, який триває 25 секунд. Протягом цього часу натисніть кнопку дзвінка, пролунає дзвінок, кнопка сполу- чилась з дзвоником. Так автоматично відбудеться припинення режиму „self-learning“, (LED дзвоника згасне).

4. Для сполучення більшої кількості кнопок, повторіть для кожної кнопки

кроки від пункту 1. Примітка: У разі відключення електроенергії дзвоник містить внутрішню пам’ять, в якій зберігаються коди актуально сполучених кнопок. Тому не потрібно повторно виконувати сполучення після відключення електроенергії. Анулювання пам’яті сполучених кнопок На дзвонику натисніть і притримайте кнопку сполучення . Вставте дзвоник у розетку. Приблизно черех 5 секунд розсвітиться LED дзвоника, відпустіть кнопку , LED погасне. Пам‘ять усіх сполучених кнопок анулюється.33 Вибір мелодії дзвінка

1. На дзвонику повторно натисніть кнопку зміни мелодії або .

2. Після кожного натиску, звучатиме інша мелодія, буде налаштована

остання мелодія. Обрання різних мелодій через використання декількох

1. Вставте дзвінок у розетку та натисніть і утримуйте кнопку сполучення

2. Засвітиться світлодіод дверного дзвінка, відпустіть кнопку . Дзвінок

перемикається на режим сполучення „self-learning“, який триває 25

3. Повторно натисніть кнопку зміни мелодії на дверному дзвінку або .

4. Під час кожного натискання лунатиме інша мелодія, буде налаштовано

мелодію, яка лунала останньою.

5. Натисніть кнопку дзвінка, пролунає дзвінок.

Процедура повинна виконуватися для всіх спарених кнопок. Налаштування гучності дзвінка Можна встановити 5 рівнів гучності. Натисніть на дзвонику повторно кнопку . Після кожного натискання змінюється рівень гучності (100 % – 75 % – 50 % – 25 % – 0 %). При 0 % мигатиме лише LED дзвоника. Установка кнопки дзвоника (передавача)

1. В першу чергу сполучіть кнопку з дзвоником.

2. Перед установкою перевірте, чи надійно буде працювати комплект у

вибраному вами місці.

3. Витягніть викруткою задню сторону кришки через отвір, що збоку

4. Прикріпіть задню частину кришки на стіні за допомогою двосторон-

нього клейкої стрічки (додається) або двома гвинтами. Хоча кнопка стійка відносно атмосферних впливів, розмістіть її так, щоб вона була захищена, наприклад, у ніші або під дахом.

5. Кнопку знову складіть.

6. Натисніть кнопку дзвоника, щоб продзвонити. Натискання супрово-

джується блиманням світлодіодного індикатора, що вказує на те, що кнопка надіслала радіосигнал. Дзвоник відтворить вибрану мелодію, а світлодіодний індикатор буде мигати. Примітка: Кнопку дзвоника (передавача) можна легко розмістити на дерев’я- них або цегляних стінах. Однак ніколи не розміщайте кнопку безпосередньо на металеві предмети або матеріали, що містять метал, такі як пластикові віконні та дверні конструкції, що містять металевий каркас. Передавач може працювати неправильно.34 Установка дзвоника (приймача)

1. Дзвоник призначений лише для внутрішнього використання. Під час

роботи його потрібно вставити в електричну розетку напругою 230 В змінного струму/50 Гц, щоб навколо нього залишалося вільне місце і він був завжди доступний.

2. На досяжність передачі (макс. 150 м) впливають місцеві умови, такі

як кількість стін, через які повинен проходити сигнал, металеві дверні коробки та інші елементи, що впливають на передачу радіосигналу (наявність інших приладів з радіосигналом, які працюють на подібній частоті, напр., бездротові термометри, пульт управління воротами тощо). Досяжність передачі може швидко зменшуватися через із-за цих фактори. Вирішення проблеми Дзвоник не дзвонить:

• Дзвоник може бути поза зоною досяжності. - Відрегулюйте відстань між кнопкою дзвоника та дверного дзвоника, на діапазон можуть впливати місцеві умови. - Не розміщуйте кнопку на металеву поверхню – діапазон досяжності зменшиться. Помістіть кнопку на інше місце або використовуйте ізоляційну прокладку з пластику або дерева.

• Дверний дзвоник не має живлення. - Перевірте, чи дверний дзвоник правильно вставлений у розетку мережі, чи не вимкнено джерело живлення або запобіжний елемент відгалуження (запобіжник, вимикач). Догляд та обслуговування Бездротовий цифровий домашній дзвоник, являється чутким електронним пристроєм, тому необхідно дотримуватись слідуючих правил:

• Дзвоник (приймач) призначений для внутрішнього використання лише в сухих приміщеннях.

• Дзвоник повинен бути розміщений у добре доступному місці для зруч- ності роботи та відключення.

• Час від часу перевіряйте роботу кнопки дзвінка.

• Не піддавайте кнопку та дзвінок сильним ударам та трясінню.

• Не піддавайте кнопку та дзвоник діям надмірного тепла або прямим сонячним променям або вологості.

• Під час чищення дверного дзвоника необхідно відключити його від мережі, витягнувши з розетки.

• Для чищення використовуйте злегка вологу тканину з невеликою кількістю миючого засобу, не використовуйте агресивні чистячі засоби та розчинники.35

• Цей пристрій не призначений для користування особам (включно дітей), для котрих фізична, почуттєва чи розумова нездібність, чи не достаток досвіду та знань забороняє ним безпечно користуватися, якщо така особа не буде під доглядом, чи якщо не була проведена для неї інструктаж щодо користування пристроєм особою, котра відповідає за її безпечність. Необхідно слідкувати за дітьми та забезпечити,щоб з пристроєм не гралися. Не викидуйте електричні пристрої як несортовані комунальні відходи, користуйтесь місцями збору комунальних відходів. За актуальною інформацією про місця збору звертайтесь до установ за місцем проживання. Якщо електричні присторої розміщені на місцях з відходами, то небезпечні речовини можуть проникати до підземних вод і дістатись до харчового обігу та пошкоджувати ваше здоров‘я. Цим підприємство EMOS spol. s r. o. проголошує, що тип радіооб- ладнання P5750.2T відповідає Директивам 2014/53/EU. Повний текст ЄС проголошення про відповідність можна знайти на цьому сайті http://www.emos.eu/download. RO|MD | Sonerie fără r Setul este format din 2 butoane ale soneriei (emiţătoare) şi soneria de casă (receptor). Soneria este destinată conectării permanente la reţeaua electrică cu tensiunea de 230 V AC/50 Hz. Butonul este fără baterii. Transmisia dintre buton şi sonerie este asigurată prin unde radio pe frecvenţa de 433,92 MHz. Raza de acţiune depinde de condiţiile locale şi este de pâna la 150 m în teren deschis, fără interferenţe. Setul are aşa n. funcţie „self-learning“ – butonul are capacitatea generării unui cod pereche propriu, care este apoi însuşit de sonerie şi salvat în memorie. Setul poate astfel lărgit cu butoane suplimentare. Datorită funcţiei „self-learning“ se exclude inuenţarea soneriilor vecine. Pentru utilizarea corectă a soneriei fără r citiţi cu atenţie instrucţiunile de utilizare. Specicaţii Raza de emisie: până la 150 m în teren deschis (în teren construit poate să scadă până la o cincime) Frecvența de transmisie: 433,92 MHz, 10 mW e.r.p. max. Buton: antiacvatic; protecție IP44 Asocierea soneriei cu butoane: funcţia „self-learning“ Capacitatea de asociere: maxim 8 butoane Număr melodii: 10 melodii Alimentarea soneriei: 230 V AC/50 Hz Alimentarea butonului: fără baterii Pachetul include: bandă dublu-adezivă36 Descrierea soneriei (vezi ilustr. 1) 1 – LED dioda soneriei 2 – butonul asocierii/reglarea volumului 3 – modicarea melodiei 4 – difuzor Descrierea butonului (vezi ilustr. 2) 1 – LED dioda butonului 2 – buton de apel 3 – oriciu pentru deschiderea capacului bateriei 4 – oricii pentru xare pe perete Asocierea butonului cu soneria
