BP 5.000 Garden Set Plus - čerpadlo Kärcher - Bezplatný návod na obsluhu

Typ produktu	Záhradné čerpadlo
Značka	Kärcher
Model	BP 5.000 Garden Set Plus
Použitie	Súkromné, polievanie záhrady
Menovitý výkon	650 W
Sieťové napätie	230-240 V ~ 50 Hz
Maximálny prietok	5000 l/h
Maximálny tlak	0,40 MPa (4,0 bar)
Max. sacia výška	8 m
Max. výtlačná výška	40 m
Max. teplota kvapaliny	35 °C
Typ čerpadla	Tryskové čerpadlo
Hmotnosť (bez príslušenstva)	7,0 kg
Hladina akustického tlaku LpA	58 dB(A)
Garantovaná hladina akustického výkonu LWA	73 dB(A)
Povolené kvapaliny	Priemyselná voda, studničná voda, pramenitá voda, dažďová voda, bazénová voda s prísadami
Sacie pripojenie	G 1 (33,3 mm) s adaptérom
Výtlačné pripojenie	G 1 (33,3 mm)
Obsah setu	Čerpadlo, sacia hadica so spätným ventilom, záhradná hadica 20 m, postrekovač, armatúry
Údržba	Po použití prísad opláchnite čistou vodou
Záruka	Podľa podmienok krajiny, chyby materiálu alebo výroby

Často kladené otázky - BP 5.000 Garden Set Plus Kärcher

Aké kvapaliny môžem použiť s čerpadlom Kärcher BP 5.000 Garden Set Plus?

Povolené kvapaliny sú priemyselná voda, studničná voda, pramenitá voda, dažďová voda a bazénová voda s dávkovanými prísadami. Teplota nesmie prekročiť 35 °C. Nepoužívať na pitnú vodu.

Ako nainštalovať čerpadlo prvýkrát?

Odstráňte uzáver, naskrutkujte adaptér na sacie hrdlo (vstup) a rukou dotiahnite. Pripojte vákuovzdornú saciu hadicu so spätným ventilom. Naskrutkujte adaptér na výtlačné hrdlo (výstup). Naplňte čerpadlo vodou cez plniaci otvor až po pretečenie, potom ho uzavrite.

Ako čerpadlo naplniť vodou?

Po naplnení čerpadla vodou zapojte sieťovú zástrčku a prepnite vypínač do polohy ZAPNUTÉ. Na skrátenie doby nasávania zdvihnite výtlačnú hadicu približne o 1 meter. Počkajte, kým čerpadlo nasáva a pravidelne čerpá.

Čo robiť, ak čerpadlo nečerpá vodu?

Najprv skontrolujte, či je čerpadlo správne naplnené (bez vzduchu). Vyčistite saciu oblasť, ak ju blokujú častice. Uistite sa, že armatúry sú dobre utiahnuté a tesnenia sú na mieste. Ak je nainštalovaný predfilter, vyčistite ho.

Ako udržiavať čerpadlo?

Zariadenie nevyžaduje špeciálnu údržbu. Po čerpaní vody obsahujúcej prísady (napr. bazén) opláchnite čerpadlo čistou vodou. Pred akýmkoľvek zásahom odpojte sieťovú zástrčku.

Môžem nechať čerpadlo bežať bez dozoru?

Nie, neodporúča sa nechať čerpadlo bežať bez dozoru kvôli riziku chodu nasucho, ktoré by ho poškodilo. Nenechávajte čerpadlo bežať nasucho.

Ako skladovať čerpadlo v zime?

Vypustite hadice a čerpadlo cez odvodňovací ventil. Uchovávajte zariadenie v miestnosti chránenej pred mrazom. Otvorte kohútik na výtlačnej strane, aby ste pred vypustením odtlakovali čerpadlo.

Akú plochu môžem polievať týmto čerpadlom?

S BP 5.000 Garden môžete polievať až 550 m² pomocou postrekovačov. Maximálny prietok je 5000 l/h a tlak 4 bary.

Kde nájdem náhradné diely a príslušenstvo?

Používajte výhradne originálne príslušenstvo a náhradné diely Kärcher. Nájdete ich na stránke www.kaercher.com alebo u svojho predajcu.

Čerpadlo vydáva hluk, je to normálne?

Hladina akustického tlaku (LpA) tohto modelu je 58 dB(A), čo je normálne pre záhradné čerpadlo. Uistite sa, že čerpadlo stojí na stabilnom a nerezonujúcom povrchu.

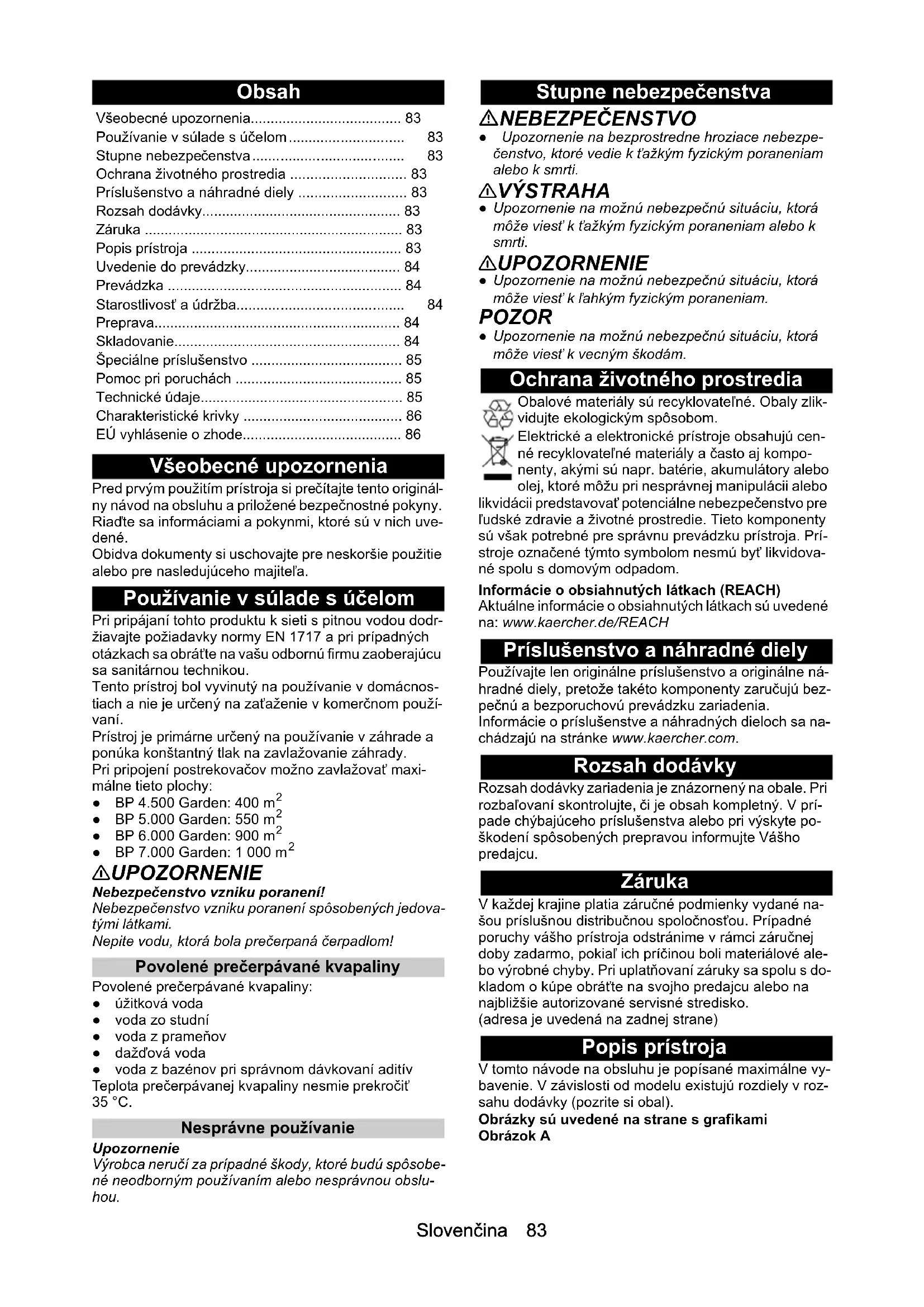

NÁVOD NA OBSLUHU BP 5.000 Garden Set Plus Kärcher

Používanie v súlade s účelom 83

Stupne nebezpečenstva.... 83

Ochrana životného prostredia 83

Príslušenstvo a náhradné diely 83

Uvedenie do prevádzky.... 84

Prevádzka 84

Špeciálne príslušenstvo 85

EÚ vyhlásenie o zhode.... 86

Všeobecné upozornenia

Pred prvým použitím prístroja si prečítajte tento originálny návod na obsluhu a priložené bezpečnostné pokyny. Riad'te sa informáciami a pokynmi, ktoré sú v nich uvedené.

Obidva dokumenty si uschovajte pre neskoršie použitie alebo pre nasledujúceho majiteľa.

Používanie v súlade s účelom

Pri pripájaní tohto produktu k sieti s pitnou vodou dodržiavajte požiadavky normy EN 1717 a pri prípadných otázkach sa obrátte na vašu odbornú firmu zaoberajúcu sa sanitárnou technikou.

Tento prístroj bol vyvinutý na používanie v domácnostiach a nie je určený na zaťaženie v komerčnom používaní.

Prístroj je primárne určený na používanie v záhrade a ponúka konštantný tlak na zavlažovanie záhrady.

Pri pripojení postrekovačov možno zavlažovať maximálne tieto plochy:

• BP 4.500 Garden: 400 m²
• BP 5.000 Garden: 550 m ^2
• BP 6.000 Garden: 900 m²
• BP 7.000 Garden: 1 000 m²

⚠UPOZORNENIE

Nepite vodu, ktorá bola prečerpaná čerpadlom!

Povolené prečerpávané kvapaliny

Povolené prečerpávané kvapaliny:

Teplota prečerpávanej kvapaliny nesmie prekročit' 35 °C.

Nesprávne používanie

Upozornenie

Výrobca neručí za prípadné škody, ktoré budú spôsobené neodborným používaním alebo nesprávnou obsluhou.

Stupne nebezpečenstva

⚠NEBEZPEČENSTVO

- Upozornenie na bezprostredne hroziace nebezpečenstvo, ktoré vedie k t'ažkým fyzickým poraneniam alebo k smrti.

⚠ VÝSTRAHA

- Upozornenie na možnú nebezpečnú situáciu, ktorá môže viest' k t'ažkým fyzickým poraneniam alebo k smrti.

⚠UPOZORNENIE

- Upozornenie na možnú nebezpečnú situáciu, ktorá môže viest' k l'ahkým fyzickým poraneniam.

POZOR

- Upozornenie na možnú nebezpečnú situáciu, ktorá môže viest' k vecným škodám.

Ochrana životného prostredia

Obalové materiály sú recyklovateľné. Obaly zlik-vidujte ekologickým spôsobom.

Elektrické a elektronické prístroje obsahujú cenné recyklovatel'né materiály a často aj komponenty, akými sú napr. batérie, akumulátory alebo olej, ktoré môžu pri nesprávnej manipulácii alebo

likvidácii predstavovať potenciálne nebezpečenstvo pre l'udské zdravie a životné prostredie. Tieto komponenty sú však potrebné pre správnu prevádzku prístroja. Prístroje označené týmto symbolom nesmú byť likvidované spolu s domovým odpadom.

Informácie o obsiahnutých látkach (REACH)

Aktuálne informácie o obsiahnutých látkach sú uvedené na: www.kaercher.de/REACH

Príslušenstvo a náhradné diely

Používajte len originálne príslušenstvo a originálne náhradné diely, pretože takéto komponenty zaručujú bezpečnú a bezporuchovú prevádzku zariadenia.

Informácie o príslušenstve a náhradných dieloch sa nachádzajú na stránke www.kaercher.com.

Rozsah dodávky

Rozsah dodávky zariadenia je znázornený na obale. Pri rozbaľovaní skontrolujte, či je obsah kompletný. V prípade chýbajúceho príslušenstva alebo pri výskyte poškodení spôsobených prepravou informujte Vášho predajcu.

Záruka

V každej krajine platia záručné podmienky vydané našou príslušnou distribučnou spoločnosťou. Prípadné poruchy vášho prístroja odstránime v rámci záručnej doby zadarmo, pokial’ ich príčinou boli materiálové alebo výrobné chyby. Pri uplatňovaní záruky sa spolu s dokladom o kúpe obrátte na svojho predajcu alebo na najbližšie autorizované servisné stredisko. (adresa je uvedená na zadnej strane)

Popis prístroja

V tomto návode na obsluhu je popísané maximálne vybavenie. V závislosti od modelu existujú rozdiely v rozsahu dodávky (pozrite si obal).

Obrázky sú uvedené na strane s grafikami Obrázok A

① Uzáver pre 2-cestný pripájací adaptér
② 2-cestný pripájací adaptér pre čerpadlá G 1 (nie je súčastou BP 4.500 Garden)
③ Pripájací adaptér pre čerpadlá G 1 (dvakrát v rozsahu dodávky BP 4.500 Garden)
④ Uzatváracia zátka
⑤Prípojka G 1 (33,3 mm) nasávacieho vedenia (vstup)
⑥ Plniace hrdlo s uzáverom
⑦ Prípojka G 1 (33,3 mm) výtlačného vedenia (výstup)
⑧ Zapínač/vypínač
⑨ Vypúšťací ventil vody
10**Prípojka na vodovodný kohútik G 1
⑪**Spojka s Aqua Stop
⑫**Spojka
⑬**Striekací nadstavec
14* Súprava nasávacej hadice vrátane 3,5 m špirálovej hadice odolnej voči vákuu a pripravenej na pripojenie s nasávacím filtrom a spätnou klapkou
⑮ **Záhradná hadica 1/2" 20 m
⑯ Sietový pripájací kábel so zástrčkou
* Príslušenstvo obsiahnuté len v prípade Set a Set Plus.
** Príslušenstvo obsiahnuté len v prípade Set Plus.

Uvedenie do prevádzky

Odporúčame, aby ste používali len originálne nasávacie hadice, filtračné komponenty a prípojky nasávacích hadíc Kärcher. Pri použití konštrukčných dielov iných výrobcov môže dôjst' k chybným funkciám pri nasávaní prečerpávanej kvapaliny, hlavne pri použití bajonetových spojovacích systémov.

Pred uvedením do prevádzky

Príprava

• Odstráňte uzatváraciu zátku.
• Pripájací adaptér zaskrutkujte do nasávacej prípojky čerpadla (vstup). Manuálne utiahnite.

V prípade znečistenej vody odporúčame nainštalovat' predradený filter (pozrite si Špeciálne príslušenstvo) medzi spätný ventil a nasávaciu hadicu.

Obrázok C

Upozornenie

Pre skrátenie doby opätovného nasávania použite nasávaciu hadicu so spätnou klapkou. Spätná klapka zabraňuje vyprázdneniu nasávacej hadice po použití (pozrite si Špeciálne príslušenstvo).

• Pripájací adaptér zaskrutkujte do výtlačnej prípojky čerpadla (výstup). Manuálne utiahnite.
• Odskrutkujte veko na plniacom hrdle.
• Naplňte čerpadlo vodou tak, aby došlo k jeho pretečeniu.

Obrázok D

Obrázok E

Obrázok F

Prevádzka

1. Siet'ovú zástrčku zasuňte do zásuvky.
2. Pomocou zapínača/vypínača zapnite prístroj.
3. Pre skrátenie doby nasávania zdvihnite výtlačnú hadicu do výšky cca 1 m.
4. Počkajte na to, kým bude čerpadlo nasávať a rovnomerne prečerpávať.

Obrázok I

⚠UPOZORNENIE

Nebezpečenstvo vyplývajúce z chodu nasucho

1. Čerpadlo počas prevádzky nenechávajte bez dozo- ru.

POZOR

Nebezpečenstvo vzniku poranení. (Informácie o tlaku sú uvedené v kapitole "Technické údaje")

Ukončenie prevádzky

1. Pomocou zapínača/vypínača vypnite prístroj.

2. Siet'ovú zástrčku vytiahnite zo zásuvky.

Pred akýmikol'vek prácami na prístroji vypnite prístroj a vytiahnite siet'ovú zástrčku.

Prístroj je bezúdržbový.

Oplachovanie

Upozornenie

Pri prečerpávaní vody s prísadami prepláchnite čerpadlo po každom použití čistou vodou.

Preprava

⚠UPOZORNENIE

Nebezpečenstvo vzniku poranení vyplývajúce z prevrátenia prístroja.

Počas prepravy dbajte na hmotnost' prístroja (pozrite si kapitolu Technické údaje) a pri preprave vo vozidlách ho príslušne zaistite.

Manuálna preprava

Preprava vo vozidlách

1 Prístroj zaistite proti skíznutiu a prevráteniu.

⚠UPOZORNENIE

Nebezpečenstvo vzniku poranení vyplývajúce z prevrátenia prístroja.

Počas prepravy dbajte na hmotnost' prístroja (pozrite si kapitolu "Technické údaje") a pri preprave vo vozidlách ho príslušne zaistite.

Skladovanie

⚠UPOZORNENIE

Pri skladovaní dbajte na hmotnost' prístroja.

1. Prístroj uchovávajte na mieste chránenom pred mrazom.

Uschovanie prístroja

1. Otvorením miesta odberu vody pripojeného na výtlačnej strane (napr. otvorením záhradného striekacieho nadstavca) odstráňte z prístroja tlak.
2. Vyprázdnite hadice.
3. Odstráňte nasávacie vedenie a výtlačné vedenie.
4. Pomocou vypúšťacieho ventilu vody vyprázdnite čerpadlo.

Obrázok H

1. Prístroj uchovávajte na mieste chránenom pred mrazom.

Špeciálne príslušenstvo

Možné voliteľné príslušenstvo nájdete na poslednej strane tohto návodu na obsluhu.

Pomoc pri poruchách

Poruchy majú často jednoduchú príčinu, ktorú môžete pomocou nasledujúceho prehl'adu sami odstránit'. V prípade pochybností pri poruchách, ktoré tu nie sú uvedené, sa prosím obrát'te na autorizovaný zákaznícky servis.

Chyba	Príčina	Odstránenie
Čerpadlo je v chode, ale neprečerpáva	V čerpadle je vzduch.	1. Skontrolujte, či bolo správne uvedené do prevádzky (pozrite si kapitolu Príprava a Prevádzka).
	Čiastočky nečistôt blokujú oblast' nasá-vania.	1. Sieťovú zástrčku vytiahnite zo zásuvky.2. Očistite oblast' nasávania.
	Nasávacia hadica alebo pripájací adap-tér nie je správne zaskrutkovaný.	1. Skontrolujte, či sú tesnenia správne nasa-dené.2. Ručne utiahnite nasávaciu hadicu a pripá-jací adaptér.
	Predradený filter je upchatý.	1. Vyčistite predradený filter.
Čerpadlo sa nerozbieha alebo sa počas prevádz-ky náhle zastaví	Napájanie prúdom je prerušené. 1. Skontrolujte poistky a elektrické spojenia.
Čerpací výkon klesá, ale-bo je príliš nízky	Oblast' nasávania je upchatá.	1. Sieťovú zástrčku vytiahnite zo zásuvky.2. Očistite oblast' nasávania.
	Čerpací výkon čerpadla závisí od do-pravnej výšky a pripojenej periférie.	1. Dodržiavajte max. dopravnú výšku (pozrite si kapitolu Technické údaje) a v prípade potreby zvol'te iný priemer hadice alebo inú dĺžku hadice.
	Prierez na výtlačnej strane je zúžený, na-príklad neúplne otvoreným ventilom/gu-l'ovým ventilom.	1. Úplne otvorte ventil/guľový ventil.
	Hadica na výtlačnej strane je zalomená.	1. Odstráňte zalomené miesta v hadici.
	Predradený filter je upchatý.	1. Vyčistite predradený filter.

Technické údaje

		BP 4.500 Garden	BP 5.000 Garden	BP 6.000 Garden	BP 7.000 Garden
		BP 4.500 Garden Set Plus	BP 5.000 Garden Set Plus	BP 6.000 Garden Set Plus
Sietové napätie V 230-240 230-240 230-240 230-240
Sietová frekvencia	Hz	50	50	50	50
Menovitý výkon	W	550	650	1000	1100
Maximálny prietok	l/h	4500	5000	6000	7000
Nasávacia výška (max.)	m	8	8	8	8
Obsah pevných látok vo vode	kg/m ^3	>2,5	>2,5	>2,5	>2,5
Tlak (max.)	MPa (bar)	0,36 (3,6)	0,40 (4,0)	0,45 (4,5)	0,5 (5,0)
Výtlačná výška (max.)	m	35	40	45	50
Teplota prečerpávania (max.)	°C	35,0	35,0	35,0	35,0
Veľkost' častíc (max.) povolených prečerpávaných kvapalín	mm	1	1	1	1

	BP 4.500 Garden	BP 5.000 Garden	BP 6.000 Garden	BP 7.000 Garden
	BP 4.500 Garden Set Plus	BP 5.000 Garden Set Plus	BP 6.000 Garden Set Plus

Dôvod výnimky podľa nariadenia (EÚ) 2019/1781, príloha I, odsek 2 (12): j)

Technické zmeny vyhradené!

EÚ vyhlásenie o zhode

Týmto prehlasujeme, že nižšie označený stroj zodpovedá na základe svojej koncepcie a konštrukčného vyhotovenia, ako aj od vyhotovení, ktoré sme uviedli do prevádzky, príslušným základným bezpečnostným a zdravotným požiadavkám smerníc ES. V prípade zmeny, ktorú neschválime, stráca toto prehlásenie platnosť. Výrobok: čerpadlo

Typ: 1.645-xxx

Príslušné smernice EÚ

Aplikované nariadenie(-a)

(EÚ) 2019/1781

Uplatňované postupy posudzovania zhody

2000/14/ES: Príloha V

Podpísané osoby konajú z poverenia a s plnou mocou vedenia spoločnosti.

Osoba zodpovedná za dokumentáciu:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
