Typ výrobku	Uhlová brúska (brúska)
Značka	Ferm
Model	AGM1116P
Výkon	2300 W
Napájacie napätie	220-240 V ~, 50/60 Hz
Menovité otáčky	8 500 ot/min
Priemer kotúča	180 mm
Otvor kotúča	22.2 mm
Hrúbka brúsneho kotúča	6 mm
Hrúbka rezacieho kotúča	3 mm
Závit vretena	M14
Hmotnosť	6.0 kg
Hladina akustického tlaku	96 + 3 dB(A)
Hladina akustického výkonu	107 + 3 dB(A)
Vibrácie (dokončovacie brúsenie)	9.81 + 1.5 m/s²
Trieda ochrany	II (dvojitá izolácia)
Určené použitie	Brúsenie bez vody kameňa, betónu, ocele; rezanie so špeciálnym krytom (nie je súčasťou)
Hlavné funkcie	Brúsenie, odhrotovanie, rezanie
Nastaviteľná zadná rukoväť	5 polôh
Bočná rukoväť	3 upevňovacie body
Údržba	Pravidelné čistenie, výmena uhlíkov (opotrebenie)
Náhradné diely	Uhlíky, kotúče, ochranný kryt, rukoväť
Záruka	Pozri priložený záručný certifikát

Často kladené otázky - AGM1116P Ferm

Aký je výkon uhlovej brúsky Ferm AGM1116P?

Uhlová brúska Ferm AGM1116P má výkon 2300 W.

Aký priemer kotúča môžem použiť?

Táto brúska akceptuje kotúče s priemerom 180 mm a otvorom 22,2 mm. Pre brúsenie je hrúbka 6 mm a pre rezanie 3 mm.

Ako vymeniť kotúč brúsky?

Odpojte prístroj. Umiestnite stroj na stôl, krytom nahor. Stlačte a podržte tlačidlo blokovania vretena, potom uvoľnite upínaciu maticu pomocou priloženého kľúča. Vymeňte kotúč a pevne utiahnite maticu pri držaní blokovania.

Môžem túto brúsku použiť na rezanie?

Áno, ale musíte použiť špeciálny uzavretý ochranný kryt na rezanie (nie je súčasťou). Dodržiavajte bezpečnostné pokyny uvedené v návode.

Aké sú základné bezpečnostné opatrenia?

Vždy noste ochranné okuliare, chrániče sluchu a rukavice. Používajte bočnú rukoväť. Uistite sa, že ochranný kryt je správne upevnený. Udržujte divákov v bezpečnej vzdialenosti. Nikdy nepoužívajte nástroj bez krytu.

Ako nastaviť zadnú rukoväť?

Pred otočením rukoväte vypnite a odpojte nástroj. Stlačte a podržte tlačidlo uvoľnenia rukoväte, otočte rukoväť do jednej z 5 polôh, potom uvoľnite tlačidlo, aby zapadlo.

Ako udržiavať uhlíky?

Uhlíky je potrebné vymeniť, keď sú opotrebované. Odstráňte kryt uhlíkov, uvoľnite pružinu, vyberte starý uhlík, nainštalujte nový a uistite sa, že je medený drôt správne zachytený. Vždy vymieňajte oba uhlíky súčasne. Po výmene nechajte stroj bežať naprázdno 15 minút.

Aká je hladina hluku brúsky?

Hladina akustického tlaku je 96 dB(A) s neistotou 3 dB(A). Používajte ochranu sluchu.

Môžem túto brúsku použiť na brúsenie alebo leštenie?

Nie, nástroj je určený len na brúsenie a rezanie. Použitie na brúsenie alebo leštenie môže byť nebezpečné a výrobca ho neodporúča.

Ako čistiť brúsku?

Odpojte prístroj. Očistite telo mäkkou handričkou mierne navlhčenou (mydlová voda). Nepoužívajte rozpúšťadlá. Skontrolujte, či vetracie otvory nie sú upchaté.

NÁVOD NA OBSLUHU AGM1116P Ferm

Montáž ochranného krytu (obr. C a D)

Ďakujeme vám, že ste si zakúpili produkt značky Ferm. Získali ste tým špičkový produkt od jedného z popredných európskych dodávatelov. Všetky produkty, ktoré vám boli dodané spoločnosťou Ferm sa vyrábajú podľa najvyšších štandardov výkonu a bezpečnosti. V rámci našej podnikovej filozofie poskytujeme aj špičkové zákaznícke služby v kombinácii s komplexnou zárukou. Dúfame, že náš produkt vám bude dobre slúžit’ ešte mnoho rokov.

1. BEZPEČNOSTNÉ POKYNY

VAROVANIE

Prečítajte si priložené bezpečnostné varovania, doplnkové bezpečnostné varovania a pokyny. Nedodržiavanie bezpečnostných varovaní a pokynov môže mať za následok zásah elektrickým prúdom, vznik požiaru a/alebo vážnu ujmu na zdraví. Všetky bezpečnostné varovania a pokyny si odložte na budúce použitie.

V používatel'skej príručke alebo priamo na produkte nájdete nasledujúce symboly:

Prečítajte si používatel'skú príručku.

Vypovedá o riziku ujmy na zdraví, usmrtenia a poškodenia náradia v prípade nedodržiavania pokynov v tejto príručke.

V prípade poškodenia napájacieho kábla okamžite odpojte napájací kábel od elektrickej siete. To isté platí v prípade čistenia a údržby.

Riziko odletujúcich objektov. Zabezpečte, aby sa v pracovnej oblasti nenachádzali okoloidúci.

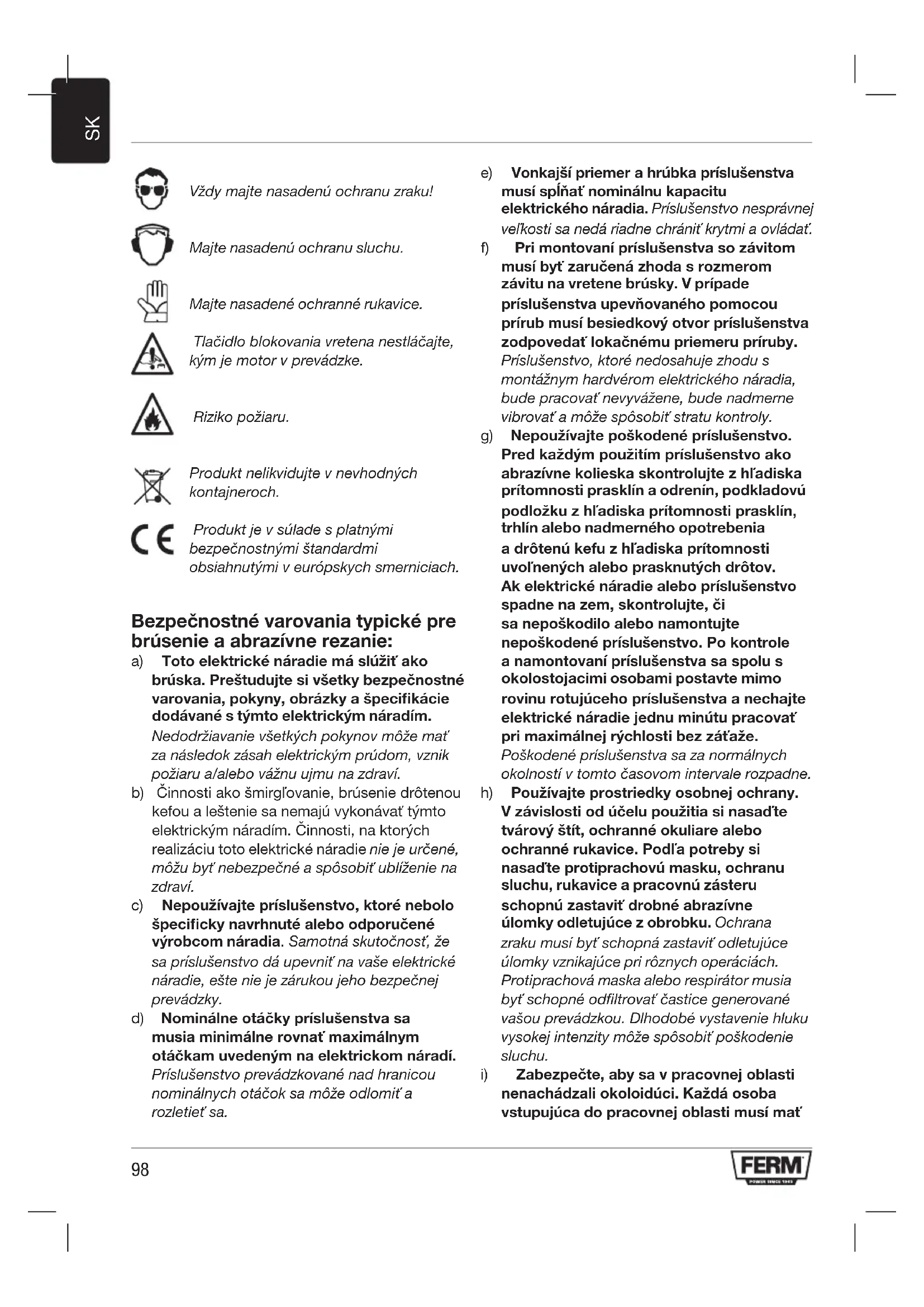

Vždy majte nasadenú ochranu zraku!

Majte nasadenú ochranu sluchu.

Majte nasadené ochranné rukavice.

Tlačidlo blokovania vretena nestláčajte, kým je motor v prevádzke.

Riziko požiaru.

Produkt nelikvidujte v nevhodných kontajneroch.

Produkt je v súlade s platnými bezpečnostnými štandardmi obsiahnutými v európskych smerniciach.

Bezpečnostné varovania typické pre brúsenie a abrazívne rezanie:

a) Toto elektrické náradie má slúžit' ako brúska. Preštudujte si všetky bezpečnostné varovania, pokyny, obrázky a špecifikácie dodávané s týmto elektrickým náradím.
Nedodržiavanie všetkých pokynov môže mať za následok zásah elektrickým prúdom, vznik požiaru a/alebo vážnu ujmu na zdraví.
b) Činnosti ako šmirglóvanie, brúsenie drôtenou kefou a leštenie sa nemajú vykonávať týmto elektrickým náradím. Činnosti, na których realizáciu toto elektrické náradie nie je určené, môžu byť nebezpečné a spôsobit’ ublíženie na zdraví.
c) Nepoužívajte príslušenstvo, ktoré nebolo špecificky navrhnuté alebo odporučené výrobcom náradia. Samotná skutočnost, že sa príslušenstvo dá upevnit' na vaše elektrické náradie, ešte nie je zárukou jeho bezpečnej prevádzky.
d) Nominálne otáčky príslušenstva sa musia minimálne rovnat' maximálnym otáčkam uvedeným na elektrickom náradí.

Príslušenstvo prevádzkované nad hranicou nominálnych otáčok sa môže odlomit' a rozletiet' sa.

e) Vonkajší priemer a hrúbka príslušenstva musí spínať nominálnu kapacitu elektrického náradia. Príslušenstvo nesprávnej vel'kosti sa nedá riadne chránit' krytmi a ovládat'.
f) Pri montovaní príslušenstva so závitom musí byť zaručená zhoda s rozmerom závitu na vretene brúsky. V prípade príslušenstva upevňovaného pomocou prírub musí besiedkový otvor príslušenstva zodpovedať lokačnému priemeru príruby. Príslušenstvo, ktoré nedosahuje zhodu s montážnym hardvérom elektrického náradia, bude pracovať nevyvážene, bude nadmerne vibrovať a môže spôsobit’ stratu kontroly.
g) Nepoužívajte poškodené príslušenstvo. Pred každým použitím príslušenstvo ako abrazívne kolieska skontrolujte z hl'adiska prítomnosti prasklín a odrenín, podkladovú podložku z hl'adiska prítomnosti prasklín, trhlín alebo nadmerného opotrebenia a drôtenú kefu z hl'adiska prítomnosti uvol'nených alebo prasknutých drôtov. Ak elektrické náradie alebo príslušenstvo spadne na zem, skontrolujte, či sa nepoškodilo alebo namontujte nepoškodené príslušenstvo. Po kontrole a namontovaní príslušenstva sa spolu s okolostojacimi osobami postavte mimo rovinu rotujúceho príslušenstva a nechajte elektrické náradie jednu minútu pracovať pri maximálnej rýchlosti bez záťaže.
Poškodené príslušenstva sa za normálnych okolností v tomto časovom intervale rozpadne.
h) Používajte prostriedky osobnej ochrany. V závislosti od účelu použitia si nasad'te tvárový štít, ochranné okuliare alebo ochranné rukavice. Podl'a potreby si nasad'te protiprachovú masku, ochranu sluchu, rukavice a pracovnú zásteru schopnú zastavit' drobné abrazívne úlomky odletujúce z obrobku. Ochrana zraku musí byť schopná zastavit' odletujúce úlomky vznikajúce pri rôznych operáciách. Protiprachová maska alebo respirátor musia byť schopné odfiltrovať častice generované vašou prevádzkou. Dlhodobé vystavenie hluku vysokej intenzity môže spôsobit' poškodenie sluchu.
i) Zabezpečte, aby sa v pracovnej oblasti nenachádzali okoloidúci. Každá osoba vstupujúca do pracovnej oblasti musí mat'

nasadené prostriedky osobnej ochrany.

Fragmenty z obrobku alebo odlomené príslušenstvo môže odletiet a spôsobit zranenie aj mimo bezprostrednej oblasti prevádzky.

j) Pri úkonoch, kedy rezné príslušenstvo môže príst do kontaktu so skrytou kabelážou alebo vlastným napájacím káblom, elektrické náradie držte len za izolované úchopné povrchy. Rezné príslušenstvo v kontakte s káblom pod napätím môže spôsobit, že odhalené kovové časti elektrického náradia budú taktiež pod napätím, v dôsledku čoho by mohlo dôjst'k zásahu obsluhy elektrickým prúdom.

k) Kábel umiestnite do bezpečnej vzdialenosti od rotujúceho príslušenstva. Ak stratíte kontrolu, môže dôjst' k prerezaniu alebo zachyteniu kábla, pričom môže dôjst' k vtiahnutiu vašej ruky do rotujúceho príslušenstva.

1) Elektrické náradie nikdy nepoložte, kým sa príslušenstvo úplne nezastaví. Rotujúce príslušenstvo by sa mohlo zachytit' o podklad a náradie sa vám môže vymknút' spod kontroly.

m) Elektrické náradie neprevádzkujte, keď ho prenášate popri tele. Neúmyselný kontakt s rotujúcim príslušenstvom môže zachytit’ váš odev a vtiahnut’ príslušenstvo do vášho tela.

n) Vzduchové prieduchy elektrického náradia pravidelne čistite. Ventilátor motora bude nasávať prach do vnútra zapuzdrenia, pričom nadmerné usadenie prachu kovového pôvodu môže vyvolat’ riziko zásahu elektrickým prúdom.

o) Elektrické náradie neprevádzkujte v blízkosti horľavín. Iskry by mohli spôsobit' vznietenie týchto látok.

p) Nepoužívajte príslušenstvo, ktoré si vyžaduje tekuté chladivá. Použitie vody alebo iných tekutých chladív môže spôsobit zásah elektrickým prúdom.

Spätný ráz a sprievodné varovania

Spätný ráz je prudká reakcia na zaseknutie alebo zablokovanie rotačného disku, podkladovej podložky, kefy alebo iného príslušenstva. Zaseknutie alebo zachytenie spôsobí prudké zastavenie rotačného príslušenstva, ktoré následne vyvolá prudké vymrštenie elektrického náradia v smere opačnom k smeru otáčania príslušenstva v bode ukotvenia.

Ak sa napríklad abrazívny disk zachytí alebo zasekne v obrobku, okraj disku, ktorý vstupuje do materiálu môže zahrabnút do povrchu materiálu v dôsledku čoho disk vylezie von alebo prudko vyskočí von. Disk môže vyskočit’ bud’ v smere k obsluhe, alebo od obsluhy v závislosti od smeru pohybu disku v okamihu zachytenia. Abrazívne disky sa za týchto okolností tiež môžu zlomiť. Spätný ráz je výsledkom nenáležitého použitia elektrického náradia alebo nesprávneho postupu či podmienky obsluhy a je možné mu predíst’ dodržiavaním nižšie uvedených preventívnych opatrení.

a) Elektrické náradie držte pevne a telo a rameno držte v takej polohe, aby ste dokázali odolat' spätnému rázu. Vždy používajte pomocnú rukovat' (ak je vo výbave) v záujme maximálnej kontroly nad spätným rázom alebo reakciou na točivý moment vo fáze rozbehu. Ak sa uplatnia náležité preventívne opatrenia, obsluha dokáže kontrolovať reakcie na točivý moment a spätný ráz.
b) Nikdy neumiestňujte ruku do blízkosti rotujúceho príslušenstva. Môže dôjst'k spätnému rázu príslušenstva cez vašu ruku.
c) Žiadnu časť tela neumiestňujte do oblasti, kam sa predpokladá pohyb elektrického náradia v prípade spätného rázu. Spätný ráz vymrští náradie v smere opačnom k smeru pohybu disku v bode zachytenia.
d) Pri práci v rohoch, na ostrých hranách atd'. bud'te vel'mi opatrný. Predchádzajte nadskakovaniu a zachytávaniu príslušenstva. Rohy, ostré okraje alebo nadskakovanie majú tendenciu zachytit' rotujúce príslušenstvo a spôsobit' stratu kontroly alebo spätný ráz.
e) Nenasadzujte čepel' reťazovej píly na rezanie do dreva ani ozubenú čepel' píly. Tieto čepele spôsobujú často spätný ráz a stratu kontroly.

Bezpečnostné varovania špecifické pre brúsenie a abrazívne rezanie:

a) Používajte len typy diskov, ktoré sú odporúčané pre vaše elektrické náradie a špecifický kryt určený pre príslušný disk.

Disky, pre ktoré elektrické náradie nebolo určené, nie je možné riadne chránit' krytom, a preto nie sú bezpečné.

b) Brůsny povrch centrálné stlačených diskov sa musí osádzať po rovinu okraja krytu. Nesprávne nasadený disk, ktorý vystupuje cez rovinu okraja krytu nie je možné riadne chránit.
c) Chránić musi byt bezpečne upevnený k elektrickému náradiu a umiestnený v záujme doslahnutia maximálnej bezpečnostní, aby v smere k operátoroví bola odhalená čo najmenšia čast’ disku. Kryt pomáha obsluhu chránit pred odletujúcimi úlomkami disku, neumyselným kontaktom s diskom a iskramí, ktoré by mohli vyvoľať vznieteňe odevu.
d) Disky sa musla používať len na odporúčané účely. Príklad: Nebrůste pomocou bočnej strany disku na rezanie. Abrazívne rezné disky sú určené na perífěme brůsenie; v prípade, ak sa na ne vyvinle tlak z bočnej strany, móžu sa roztrleštiť.
e) Vždy používajte nepoškodené diskové príruby správneho rozmeru a tvaru vzhřadom na zvolený disk. Správne diskové príruby správne upevnia disk, čím znížujú pravdepodobnosť zlomenia disku. Príruby pre rezné disky sa môžu odlišovať od prírub kolesa na brúšenie.
f) Nepoužívajte opotrebované disky z väčších elektrických náradí. Disk určený pre väčšie elektrické náradie nie je vhodný pre vyššiu rýchlost menšieho náradia a môže sa rozpadnút.

Doplnkové bezpečnostné varovania špecifické pre abrazívne rezanie:

Operácie rezania sú žiaduce len so špeciálnym otvoreným ochranným krytom (nie je súčasťou dodávky) obr. C2 - D2

a) Predchádzajte zasekávaniu rezného disku anl naň nepôsobte nadmerne veľkou sllou. Nepokušajte sa rezat’ do nadmernej híbky. Nadmerné zaťaženie kolésa zvyšuje zaťaženie

disk a elektrické náradle priamo na vás. Koř sa disk zachytáva alebo z adejkolovek príčiny dochadza k prerušeniu rezu, elektrické náradle vypnite a držte ho nehybne, kým sa disk celkom nezastaví. Nikdy sa nepokušajte odstraňovať rezný disk, kým je ešte v pohybe, pretože by mohlo dôjst k spátnému rázu. Vykonajte kontrolu a vykonajte nápravné činnosti v snahe a úplinaciju príčiv zachytávania disku.
d) Činnosť rezania nespúštajte s diskom umiestneným na obrobku. Disk nechajte dosiahnut' plné otáčky a až následne náradie opatrne zaved'te do reznej štrbiny. Ak sa elektrické náradie reštartuje na obrobku, disk sa môže zachyít', vystúpít' von alebo môže dôjsť k spětnému rázu.
e) Panely alebo nadrozerné obrobky podoprite, aby sa minimalizovalo riziko uviaznutia a spätného rázu. Velké obrobky majú tendenciu klesaf účinkom vlastněj hmotnosti. Podpery je potrebné umiestníč od obrobań v blízkosti línia rezu u v blízkosti okraja obrotsku po oboch stranách disku. f) Prí realizáčili „vačkového rezu” do už stojacích stien alebo iných „slepých” oblasti bud’te mimoriadne opatrný. Vystupujuci disk môže prenezat plynové a vadovodné potrubia elektrické vedenia a objekty, ktoré by mohli spôsobí spálný ráz.

Pri používaní elektrických zariadení vždy dodržiavajte bezpečnostné nariadenia platné vo vašej krajine, aby sa minimalizovalo riziko požiaru, zásahu elektrickým průdom a ujmy na zdraví. Prečitajte si nasledujúce bezpečnostné pokyny a tiež priložené bezpečnostné pokyny.

Vždy kontrolujte, či napätie zdroja elektrickej energie zodpoveda napătiu na údajovom štitku zariadenia.

Zariadenie triedy II - dvojita izolácia -

2. INFORMÁCIE O ZARIADENÍ

Ciel'ové použitie

Vaša uhlová brúská je určená na zbrusovanie murárskych a ocelových materiálov bez použitia vody. V prípade rezania sa musí používať špeciálny ochranný kryt (nie je súčasťou dodávky). Obr. D2.

Technické špecifikácie

	AGM1116P AGM1118P
Elektrické napätie 220-240 V~
Elektrická frekvencia 50/60 Hz
Napájací vstup 2300W
Nominálne otáčky 8.500 /min 6.500 /min
Kotúčový disk na brúšenie
Priemer 180 mm 230 mm
Vítanie 22.2 mm
Hrúbka 6 mm
Kotúčový disk na rezanie
Priemer 180 mm 230 mm
Vítanie 22.2 mm
Hrúbka 3 mm
Závit vretena M14
Hmotnosť	6.0 kg 6.1 kg
Zvukový tlak (L _PA )	96 + 3 dB(A)
Akustický výkon (L _WA )	107 + 3 dB(A)
Vibrácie „povrchové brúšenie“ a_n,AG	9.81 + 1.5 m/s ^2

Hladina vibrácií

Hladina vibračných emisií uvádzaná v tejto používatel'skej príručke bola nameraná podľa štandardizovaného testu definovaného v štandarde EN 60745; môže sa použiť na porovnanie jedného náradia s druhým a ako predbežné hodnotenie vibrácií pri používaní náradia na uvádzané účely

• používanie náradia na rôzne účely alebo s rôznym či nevhodne udržiavaným príslušenstvom môže výrazne zvýšit’ hladinu expozície
• obdobia, keď je náradie vypnuté alebo sa prevádzkuje na vol’nobeh, môžu výrazne znížit hladinu expozície

Pred účinkami vibrácií sa chráňte údržbou náradia a príslušenstva, udržiavaním rúk v teple a vhodnou organizáciou pracovných postupov.

Popis

Čísla uvedené v texte sa odvolávajú na diagramy na stranách 2-4

Obr. A

1. Tlačidlo blokovania vretena
2. Imbusová skrutka
3. Ochranný kryt (obr. D1+D2)
4. Kryt karbónovej kefy
5. Spínač Zap./Vyp.
6. Miesto na pripojenie postrannej rukoväte
7. Postranná rukovät
8. Imbusový klúč
9. Zadná časť rukoväte
10. Gombík na uvolnenie rukoväte

Obr. B

1. Vreteno
2. Montážna príruba
3. Diskový kotúč (nie je súčastou dodávky)
4. Svorková matica
5. Klúč

Obr. D1

Ochranný kryt na brúsenie

Obr. D2.

Ochranný kryt na rezanie (nie je súčastou dodávky)

Obr. G

Nasadenie ochranného krytu (obr. C a D)

• Zariadenie postavte na stôl s vretenom (11) smerom nahor.
• Ochranný kryt (3) umiestnite na hlavicu stroja podľa znázornenia na obrázku C, pričom sa uistite, aby okraje ochranného krytu zapadli do

zárezov na hlavici zariadenia.

• Otáčajte ochranný kryt proti smeru hodinových ručičiek podľa znázornenia na obrázku D
• Zatiahnite imbusovú skrutku (2) na kryte imbusovým klúčom (8)
• Polohu ochranného krytu môžete nastavit uvoľnením imbusovej skrutky (2), pričom následne nastavte kryt do požadovanej polohy a znovu zatiahnite imbusovú skrutku.

Zariadenie sa nikdy nepokúšajte používať bez krytu.

Montáž a demontáž kotúča (obr. B)

- V prípade tohto zariadenia vždy používajte vhodný disk kotúča s priemerom AGM1116P ∅180mm / AGM1118P ∅230mm a vírtaním od 22,2 mm, pričom hrúbka disku kotúča má byť 6 mm v prípade diskov kotúča na brúšenie a 3 mm v prípade diskov kotúča na rezanie; osádzaný disk kotúča sa nesmie dotýkat bezpečnostného krytu.

Montáž

• Zariadenie postavte na stôl s ochranným krytom (3) smerom nahor.
• Prírubu (12) nasad'te na vreteno (11).
• Disk kotúča (13) umiestnite na vreteno (11).
• Tlačidlo blokovania vretena (1) držte stlačené a pevne zatiahnite svorkovú maticu (14) na vretene (11) pomocou klúča (15).

Demontáž

• Zariadenie postavte na stôl s ochranným krytom (3) smerom nahor.
• Tlačidlo blokovania vretena (1) držte stlačené a uvoľnite svorkovú maticu (14) pomocou klúča (15).
• Disk kotúča (13) odstráňte z vretena (11).
• Tlačidlo blokovania vretena (1) držte stlačené a pevne zatiahnite svorkovú maticu (14) pomocou klúča (15).

Montáž postrannej rukoväte (obr. A a B)

Uistite sa, že obrobok je riadne podoprený alebo upevnený a napájací kábel ved'te bezpečne mimo pracovnú oblast'.

Zadná časť rukoväte

1. Na odomknutie rukoväte (9) stlačte a podržte stlačený gombík na uvol'nenie rukoväte (10).
2. Otočte rukováť (9) do jednej z 5 dostupných pozícií a pustite gombík na uvolnenie rukováte (10).

Pred zapnutím nástroja sa uistite, že pri zmene pozície rukoväte gombík na uvoľnenie rukoväte (10) zaklikne a uzamkne sa na svojom mieste.

Zapnutie a vypnutie (obr. A)

• Ak chcete zariadenie zapnút, smerom k sebe a potom stlačte lopatkový spínač Zap./Vyp. (5).
• Ak chcete zariadenie vypnút, uvol'nite lopatkový spínač Zap./Vyp. (5).
  Pri zapínaní a vypínaní zariadenie držte mimo obrobku, pretože diskový kotúč by mohol poškodit' obrobok.
• Obrobok pevne uchyt'te do zveráka alebo iným spôsobom ho znehybnite.
• Kotúče pravidelne kontrolujte. Opotrebované diskové kotúče majú negativny efekt na účinnosť zariadenia. V správnom čase starý disk nahradťe novým.
• Pred odpojením zástrčky od elektrickej zásuvky vždy v prvom rade vypnite zariadenie po použití.

Zahladzovanie ostrín (obr. E)

Pri zahladzovaní ostrín sa najlepšie výsledky dosiahnu pri sklone 30° až 40°. Zariadenie pohybujte dozadu a dopredu, pričom vyvíjajte mierny tlak. Zabránite tým odfarbeniu alebo nadmernému zahriatiu obrobku a predídete formovaniu drážok.

Na zahladzovanie ostrín nikdy nepoužívajte disky na abrazívne rezanie!

Rezanie (obr. F)

V prípade rezania sa musí používať špeciálny ochranný kryt (nie je súčasťou dodávky). Zachovávajte pevný kontakt s obrobkom, aby ste zabránili vibráciám, a pri rezaní nenakláňajte ani nevyvíjajte tlak. Pri práci zachovávajte stredne vysoký tlak vhodný vzhľadom na materiál, na ktorom pracujete. Nespomaľujte kotúčové disky vyvíjaním postranného protitlaku. Dôležitý je smer, v ktorom chcete rezať. Zariadenie musí vždy pracovať proti smeru rezu; także zariadením nikdy nepohybujte opačným smerom! Hrozí riziko zachytenia v reznej štrbine, vzniku spätného rázu a straty kontroly.

Tipy na optimálnu obsluhu

• Obrobok uchytte do zveráka. Použite zverák pre drobné obrobky.
  • Zariadenie držte oboma rukami.
  •Zapnitezariadenie.
• Počkajte, kým zariadenie dosiahne plné otáčky.
• Kotúčový disk položte na obrobok.
• Zariadením pomaly pohybujte pozdíž obrobku, pričom kotúčový disk pevne tlačte voči obrobku.
• Na zariadenie nevyvíjajte nadmerný tlak. Nechajte zariadenie, aby zariadenie urobilo prácu za vás.
• Vypnite zariadenie a počkajte, kým sa úplne nezastaví. Až potom ho položte.

4. ÚDRŽBA

Puzdro zariadenia vyčistite jemnou tkaninou, podľa možností po každom použití. Uistite sa, že vetracie otvory neobsahujú prach a nečistoty. Odolné nečistoty odstráňte jemnou tkaninou navlhčenou v mydlovej vode. Nepoužívajte rozpúšťadlá ako benzín, alkohol, amoniak a pod. Takéto chemické látky poškodia syntetické komponenty.

Ak dôjde k poškodeniu napájacieho kábla, vymenit' ho môže len výrobca, jeho servisný agent alebo podobne kvalifikovaná osoba, aby nedošlo k ublíženiu na zdraví.

Výmena elektrickej zástrčky (len VB)

Ak sa lisovaná 3-kolíková zástrčka upevnená k jednotke poškodí a vyžaduje sa jej výmena, je dôležité, aby bola riadne zlikvidovaná a nahradená schválenou zástrčkou 1363/13A vybavenou poistkou a bol dodržaný nasledujúci postup zapojenia. Vodiče na napájacom kábli sú farebne odlíšené podľa nasledujúceho kódu:

Kedže farby vodičov na napájacom kábli jednotky nemusia zodpovedať farebným značkám identifikujúcim terminály na zástrčke, postupujte nasledovne:

• Modrý vodič sa musí pripojiť k terminálu, ktorý je označený písmenom N alebo je čiernej farby.
• Hnedý vodič sa musí pripojit k terminálu, ktorý je označený písmenom L alebo je červenej farby.

Kontrola a výmena karbónových kief (obr. A a G)

Ak sa karbónové kefy opotrebujú, je potrebné ich vymenit' na oddelení služieb zákazníkom výrobcu, prípadne tento úkon musí vykonať iná podobne kvalifikovaná osoba.

Používajte len pôvodný originálny typ karbónových kief.

• Odstráňte kryty karbónových kief (4) povolením skrutky a otvorte kryt jeho zdvihnutím zo zariadenia.
• Uvoľnite pružinu (17) z karbónovej kefy a uchyťte pružinu (17) skrutkovačom. Odstráňte karbónovú kefu (18) z držiaka (medený drôt (19) ponechajte pripevnený k zariadeniu).
• Za súčasného držania pružiny (17) umiestnte novú karbónovú kefu do vnútra držiaka.
• Uvolnite pružinu (17) spät na miesto, pričom sa uistite, že drží kefu (podl'a znázornenia na obr. G).
• Povol'te skrutku (16), ktorá uvolní medný drôt (19) starej kefy. Skrutku (16) znova zatiahnite tak, aby došlo k zachyteniu medeného drôtu (19) novej karbónovej kefy.
• Kryt (4) dajte spät na miesto, pričom sa uistite, že nedošlo k zachyteniu kabeláže a zatiahnite skrutku.
• Uistite sa, že vždy vymieňate obe karbónové kefy súčasne.

- Po namontovaní nových karbónových kief nechajte zariadenie pracovať 15 minút na volňnobeh.

ZÁRUKA

Chybné alebo vyradené elektrické či elektronické zariadenia musia byť zberané v príslušných recyklačných zberniach.

Len pre krajiny ES

Elektrické náradie nelikvidujte ako súčasť komunálneho odpadu. Podľa Európskej smernice 2012/19/EU o vyradených elektrických a elektronických zariadeniach a jej implementácie do národného práva sa elektrické náradie, ktoré je viac nepoužitelné, musí zberat’ ako separovaný odpad a likvidovat’ ekologickým spôsobom.

Produkt a používatel'ská príručka podliehajú zmenám. Špecifikácie sa môžu zmenit bez predchádzajúceho upozornenia.

SZLIFIERKA KĄTOWA

AGM1116P 2300W - 180MM

AGM1118P 2300W - 230MM

(SK) Výhlasujeme na našu výhradnú zodpovednosť, že tento výrobok je v zhode a súlade s nasledujúcimi normami a predpísmi: Je v súlade s normou 2011/65/EÚ Európske ho parlamentu a Rady z 8. júna 2011 týkajúcej sa obmedzenia používania určitých nebezpečných látok v elektrickom a elektronikom vybavení.
