NÁVOD NA OBSLUHU K 3 Compact Home Kärcher

Ochrana životného prostredia.... 87

Používanie v súlade s účelom.... 87

Príslušenstvo a náhradné diely 87

Rozsah dodávky.... 88

Popis prístroja 88

Symboly na prístroji.... 88

Montáž 88

Uvedenie do prevádzky.... 88

Prevádzka 89

Preprava....89

Skladovanie....89

Ošetrovanie a údržba.... 90

EÚ vyhlásenie o zhode 91

Všeobecné upozornenia

Pred prvým použitím prístroja si prečítajte tento originálny návod na obsluhu a priložené bezpečnostné pokyny. Riad'te

sa informáciami a pokynmi, ktoré sú v nich uvedené.

Obidva dokumenty si uschovajte pre neskoršie použitie alebo pre nasledujúceho majitela.

Ochrana životného prostredia

Obalové materiály sú recyklovateľné. Obaly zlik-vidujte ekologickým spôsobom.

Elektrické a elektronické zariadenia obsahujú cenné recyklovateľné materiály a často aj komponenty ako napr. batérie, akumulátory alebo olej, ktoré pri nesprávnej manipulácii alebo likvidácii

môžu predstavovat' potenciálne nebezpečenstvo pre l'udské zdravie a životné prostredie. Tieto komponenty sú však pre správnu prevádzku zariadenia nevyhnutné. Zariadenia označené týmto symbolom nesmú byt' likvidované spolu s domovým odpadom.

Čistiace práce, pri których sa do odpadovej vody dostávajú zvyšky oleja, napr. umývanie motora, vozku, sa smú vykonávať iba v umývačkách s odlu čom oleja.

Práce s čistiacimi prostriedkami sa smú vykonávať iba na vodotesných pracovných plochách s prípojna kanalizáciu odpadových vôd. Čistiace prostriedesmú preniknút do vôd alebo pôdy.

Informácie o obsiahnutých látkach (REACH)

Aktuálne informácie o obsiahnutých látkach sú uvedené na internetovej stránke: www.kaercher.de/REACH

Používanie v súlade s účelom

Vysokotlakový čistič je určený na čistenie strojov, vozi-diel, stavebných objektov, nástrojov, fasád, terás, zá-hradných prístrojov atď. vysokotlakovým prúdom vody.

Príslušenstvo a náhradné diely

Používajte len originálne príslušenstvo a originálne náhradné diely, pretože takéto komponenty zaručujú bezpečnú a bezporuchovú prevádzku zariadenia.

Informácie o príslušenstve a náhradných dieloch sa na-chádzajú na stránke www.kaercher.com.

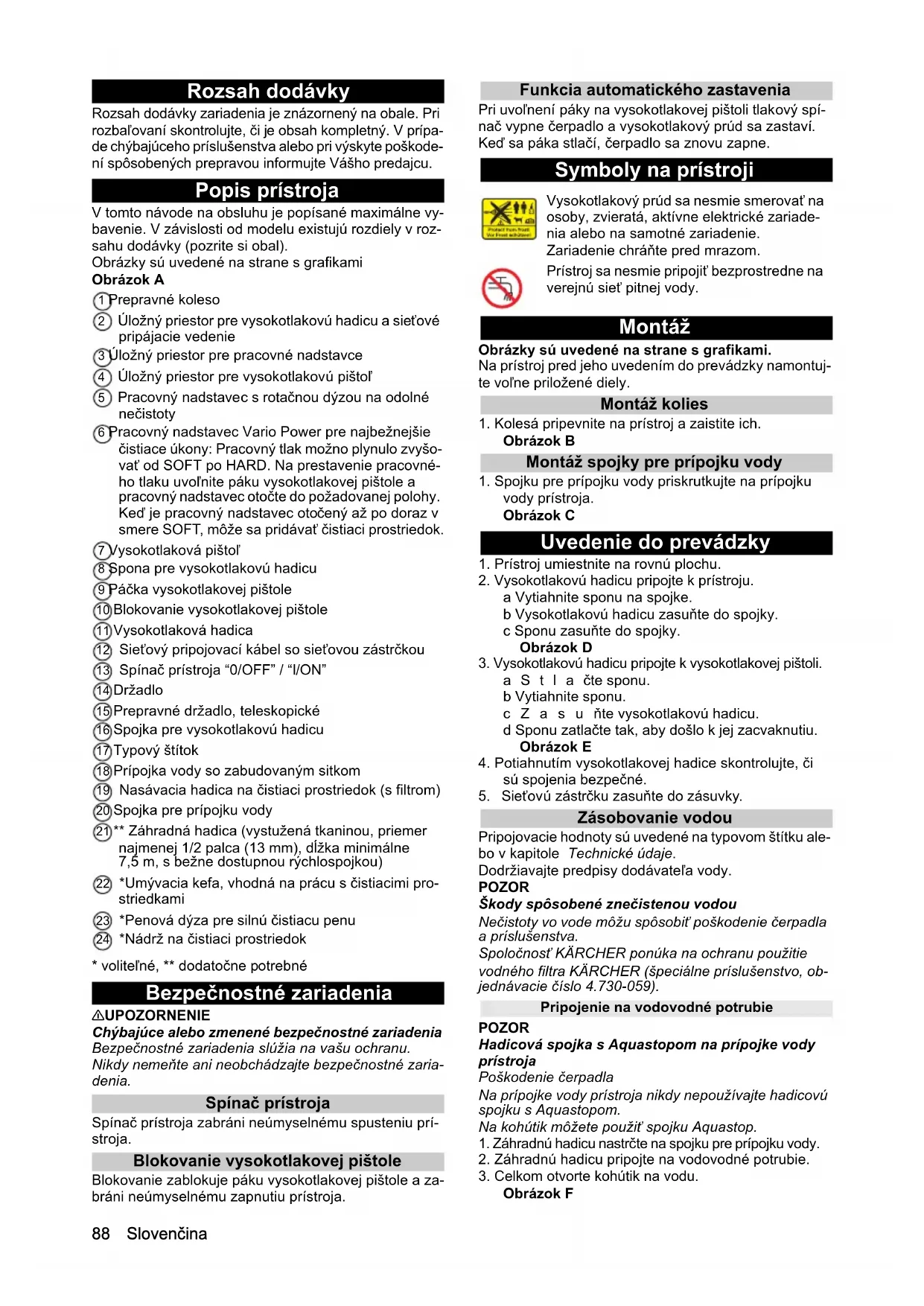

Rozsah dodávky

Rozsah dodávky zariadenia je znázornený na obale. Pri rozbaľovaní skontrolujte, či je obsah kompletný. V prípade chýbajúceho príslušenstva alebo pri výskyte poškodení spôsobených prepravou informujte Vášho predajcu.

Popis prístroja

V tomto návode na obsluhu je popísané maximálne vybavenie. V závislosti od modelu existujú rozdiely v rozsahu dodávky (pozrite si obal).

Obrázky sú uvedené na strane s grafikami

Obrázok A

① Prepravné koleso
② Úložný priestor pre vysokotlakovú hadicu a siet'ové pripájacie vedenie
③ Úložný priestor pre pracovné nadstavce
④ Úložný priestor pre vysokotlakovú pištol'
⑤ Pracovný nadstavec s rotačnou dýzou na odolné nečistoty
⑥ Pracovný nadstavec Vario Power pre najbežnejšie čistiace úkony: Pracovný tlak možno plynulo zvyšovať od SOFT po HARD. Na prestavenie pracovného tlaku uvolňnite páku vysokotlakovej pištole a pracovný nadstavec otočte do požadovanej polohy. Ked’ je pracovný nadstavec otočený až po doraz v smere SOFT, môže sa pridávať čistiaci prostriedok.
⑦ Vysokotlaková pištol'
⑧ Spona pre vysokotlakovú hadicu
⑨ Páčka vysokotlakovej pištole
⑩ Blokovanie vysokotlakovej pištole
⑪ Vysokotlaková hadica
⑫ Sietový pripojovací kábel so sietovou zástrčkou
⑬ Spínač prístroja "0/OFF" / "I/ON"
⑭ Držadlo
⑮Prepravné držadlo, teleskopické
16 Spojka pre vysokotlakovú hadicu
⑰Typový štítok
⑱Prípojka vody so zabudovaným sitkom
⑲ Nasávacia hadica na čistiaci prostriedok (s filtrom)
20 Spojka pre prípojku vody
21** Záhradná hadica (vystužená tkaninou, priemer najmenej 1/2 palca (13 mm), dĺžka minimálne 7,5 m, s bežne dostupnou rýchlospojkou)
⑳*Umývacia kefa, vhodná na prácu s čistiacimi pro-striedkami
②3 *Penová dýza pre silnú čistiacu penu
24 *Nádrž na čistiaci prostriedok
* volitel'né, ** dodatočne potrebné

Bezpečnostné zariadenia

⚠UPOZORNENIE

Chýbajúce alebo zmenené bezpečnostné zariadenia

Bezpečnostné zariadenia slúžia na vašu ochranu.

Nikdy nemeňte ani neobchádzajte bezpečnostné zariadenia.

Spínač prístroja

Spínač prístroja zabráni neúmyselnému spusteniu prístroja.

Blokovanie vysokotlakovej pištole

Blokovanie zablokuje páku vysokotlakovej pištole a zabráni neúmyselnému zapnutiu prístroja.

Funkcia automatického zastavenia

Symboly na prístroji

Vysokotlakový prúd sa nesmie smerovat' na osoby, zvieratá, aktívne elektrické zariadenia alebo na samotné zariadenie. Zariadenie chráňte pred mrazom.

Prístroj sa nesmie pripojit' bezprostredne na verejnú siet' pitnej vody.

Montáž

Obrázky sú uvedené na strane s grafikami.

Na prístroj pred jeho uvedením do prevádzky namontujte voľne priložené diely.

Montáž kolies

1. Kolesá pripevnite na prístroj a zaistite ich. Obrázok B

Montáž spojky pre prípojku vody

1. Spojku pre prípojku vody priskrutkujte na prípojku vody prístroja. Obrázok C

Uvedenie do prevádzky

1. Prístroj umiestnite na rovnú plochu.
2. Vysokotlakovú hadicu pripojte k prístroju.
   a Vytiahnite sponu na spojke.
   b Vysokotlakovú hadicu zasuňte do spojky.
   c Sponu zasuňte do spojky.
3. Vysokotlakovú hadicu pripojte k vysokotlakovej pištoli.
   a S t l a čte sponu.
   b Vytiahnite sponu.
   c Z a s u ñte vysokotlakovú hadicu.
   d Sponu zatlačte tak, aby došlo k jej zacvaknutiu.
4. Potiahnutím vysokotlakovej hadice skontrolujte, či sú spojenia bezpečné.
5. Sieťovú zástrčku zasuňte do zásuvky.

Obrázok D

Obrázok E

Zásobovanie vodou

Pripojovacie hodnoty sú uvedené na typovom štítku alebo v kapitole Technické údaje.

Dodržiavajte predpisy dodávatel'a vody.

POZOR

Škody spôsobené znečistenou vodou

Nečistoty vo vode môžu spôsobit' poškodenie čerpadla a príslušenstva.

Spoločnosť KÄRCHER ponúka na ochranu použitie vodného filtra KÄRCHER (špeciálne príslušenstvo, objednávacie číslo 4.730-059).

Pripojenie na vodovodné potrubie

POZOR

Hadicová spojka s Aquastopom na prípojke vody prístroja

Poškodenie čerpadla

Na prípojke vody prístroja nikdy nepoužívajte hadicovú spojku s Aquastopom.

Na kohútik môžete použit' spojku Aquastop.

1. Záhradnú hadicu nastrčte na spojku pre prípojku vody.
2. Záhradnú hadicu pripojte na vodovodné potrubie.
3. Celkom otvorte kohútik na vodu.

Obrázok F

Prevádzka

POZOR

Poškodenie prístroja

V prípade, že sa v prístroji v priebehu 2 minút nevytvorí tlak, vypnite prístroj a postupujte podľa pokynov v kapi- tole Pomoc pri poruchách.

Prevádzka s vysokým tlakom

POZOR

Poškodenie lakovaných alebo citlivých povrchov

Povrchy sa poškodia pri príliš malej vzdialenosti prúdu vody alebo pri voľbe nesprávného pracovného nadstavca.

Pri čistení lakovaných povrchov dodržiavajte minimálne 30 cm vzdialenost' prúdu vody.

Pneumatiky, lak alebo citlivé povrchy ako drevo nečistite rotačnou dýzou.

1. Zapnite prístroj ("I/ON").

2. Odblokujte páčku vysokotlakovej pištole.

3. Stlačte páčku vysokotlakovej pištole. Zariadenie sa zapne.

Prevádzka s umývacou kefou

POZOR

Poškodenie laku

Poškodenie povrchov znečistenou umývacou kefou Pred nasadením umývacej kefy sa ubezpečte, že je bez nečistôt alebo iných častíc.

Upozornenie

Pri použití umývacích kief prístroj pracuje s nízkym tlakom. Preto je možné primiešat čistiace prostriedky.

1. Umývaciu kefu zasuňte do vysokotlakovej pištole a zablokujte ju otočením o 90°.

Prevádzka s čistiacim prostriedkom

⚠NEBEZPEČENSTVO

Nerešpektovanie karty bezpečnostných údajov

Vážne poškodenie zdravia následkom neodborného používania čistiaceho prostriedku

Dbajte na kartu bezpečnostných údajov od výrobcu čistiaceho prostriedku, najmä pokyny týkajúce sa osobného ochranného vybavenia.

Upozornenie

Čistiace prostriedky spoločnosti KÄRCHER zaručujú bezchybnú prácu. Nechajte si poradit' alebo požadujte náš katalóg, príp. informačné prospekty o čistiacich prostriedkoch.

1. Nasávaciu hadicu na čistiaci prostriedok v požadovanej dĺžke vytiahnite z krytu.

Obrázok H

Počas prevádzky sa roztok čistiaceho prostriedku primiešava do prúdu vody.

1. Voliteľne použite penovú dýzu.

a Penovú dýzu spojte s fl'ašou na čistiaci prostriedok.

b Penovú dýzu zasuňte do vysokotlakovej pištole a zablokujte ju otočením o 90°.

Obrázok I

Odporúčaná metóda čistenia

1. Nastriekajte malé množstvo čistiaceho prostriedku na suchý povrch a nechajte pôsobit' (nevysušit').

2. Uvolnené nečistoty opláchnite vysokotlakovým prúdom.

Po prevádzke s čistiacim prostriedkom

1. Prístroj cca 30 sekúnd preplachujte čistou vodou.

Prerušenie prevádzky

1. Uvoľnite páčku vysokotlakovej pištole. Po uvoľnení páky sa prístroj vypne. Vysoký tlak v systéme zostane zachovaný.

2. Zablokujte páčku vysokotlakovej pištole. Obrázok J

3. Počas pracovných prestávok dlhších ako 5 minút prístroj vypnite "0/OFF".

Ukončenie prevádzky

⚠UPOZORNENIE

Tlak v systéme

Zranenie vodou, ktorá nekontrolovane uniká pod vysokým tlakom

Vysokotlakovú hadicu odpojte z vysokotlakovej pištole alebo prístroja len vtedy, keď už v systéme nie je žiadny tlak.

1. Uvol'nite páčku vysokotlakovej pištole.
2. Zatvorte kohútik na vodu.

3. Páčku vysokotlakovej pištole stlačte na 30 sekúnd. Dôjde k odstráneniu zvyšného tlaku zo systému.

4. Uvol'nite páčku vysokotlakovej pištole.

5. Zablokujte páčku vysokotlakovej pištole.

6. Prístroj odpojte od napájania vodou.

7. Vypnite prístroj "0/OFF".

8. Vytiahnite siečovú zástrčku zo zásuvky.

Preprava

⚠UPOZORNENIE

Pri preprave dbajte na hmotnost' prístroja.

Prenášanie prístroja

1. Prístroj nadvihnite a prenášajte pomocou držadla.

Čtahanie prístroja

1. Vytiahnite prepravný držiak tak, aby počutel'ne zapadol.

2. Prístroj t'ahajte pomocou prepravného držiaka.

Preprava prístroja vo vozidle

1. Prístroj zaistite proti skíznutiu a prevráteniu.

Skladovanie

⚠UPOZORNENIE

Nebezpečenstvo zranenia a poškodenia Pri skladovaní dbajte na hmotnosť prístroja.

Uschovanie prístroja

1. Prístroj odložte na rovný podklad.
2. Pracovný nadstavec odpojte od vysokotlakovej piš- tole.

3. Vysokotlakovú pištol' oddel'te od vysokotlakovej hadice.

4. Vysokotlakovú hadicu odpojte od prístroja.

5. Vysokotlakovú hadicu uložte na prístroji.

6. Uložte sietový pripojovací kábel a príslušenstvo v prístroji.

Pred dlhším uskladnením dbajte na doplňujúce pokyny, pozrite si kapitolu Ošetrovanie a údržba.

Ochrana proti mrazu

POZOR

Ohrozenie prístroja mrazom

Prístroje, ktoré nie sú úplne vyprázdnené, môže mráz zničit'.

Prístroj a príslušenstvo celkom vyprázdnite.

Prístroj chráňte pred mrazom.

Musia byt' splnené nasledujúce podmienky:

• Prístroj je odpojený od zásobovania vodou.
• Vysokotlaková hadica je odstránená.
• Zapnite prístroj "I/ON".
• Počkajte maximálne 1 minútu, kým už z vysokotlakovej prípojky prestane vytekat' voda.
• Vypnite prístroj.
• Prístroj s kompletným príslušenstvom uskladnite v mrazuvzdornej miestnosti.

Zranenie následkom dotyku dielov vedúcich prúd Vypnite prístroj.

Prístroj si nevyžaduje údržbu, t. j. nie sú potrebné pravidelné údržbové práce.

Čistenie sitka v prípojke vody

POZOR

Poškodené sito v prípojke vody

Poškodenie prístroja znečistenou vodou

Sito pred vložením do prípojky vody skontrolujte z hľa- diska poškodenia.

V prípade potreby očistite sitko v prípojke vody.

1. Z prípojky vody odoberte spojku.
2. Sito vytiahnite pomocou plochých klieští.
3. Sito očistite pod tečúcou vodou.

Obrázok K

1. Sitko vložte do prípojky vody.

Čistenie filtra na čistiace prostriedky

Poruchy majú často jednoduchú príčinu, ktorú dokážete odstránit' sami pomocou nasledujúceho prehl'adu. V prípade pochybností alebo pri poruchách, ktoré tu nie sú uvedené sa obrát'te na autorizovaný zákaznícky servis.

⚠NEBEZPEČENSTVO

Zranenie následkom dotyku dielov vedúcich prúd

Vypnite prístroj.

Vytiahnite siet'ovú zástrčku zo zásuvky.

Prístroj nebeží

1. Stlačte páku vysokotlakovej pištole. Prístroj sa zapne.
2. Skontrolujte, či napätie uvedené na typovom štítku súhlasí s napätím zdroja prúdu.
3. Skontrolujte sieťový pripojovací kábel z hl'adiska poškodenia.

Prístroj nedosahuje požadovaný tlak

Prívod vody je príliš slabý

1. Celkom otvorte kohútik na vodu.
2. Prívod vody skontrolujte z hl'adiska dostatočného prietoku.

Sitko v prípojke vody je znečistené.

1. Sitko v prípojke vody vytiahnite pomocou plochých klieští.

2. Sito očistite pod tečúcou vodou.

V prístroji je vzduch.

1. Odvzdušnite prístroj:

a Prístroj bez pripojenej vysokotlakovej hadice zapnite na maximálne 2 minúty a počkajte, kým z vysokotlakovej prípojky nebude vytekať voda bez vzduchových bublín.
b Vypnite prístroj.
c Pripojte vysokotlakovú hadicu.

Silné výkyvy tlaku

1. Čistenie vysokotlakovej hubice:

1. Skontrolujte privádzané množstvo vody.

Netesný prístroj

1. Malá netesnosť prístroja je technicky podmienená. V prípade veľkej netesnosti poverte autorizovaný zákaznícky servis.

Čistiaci prostriedok sa nenasáva

V každej krajine platia záručné podmienky vydané našou príslušnou distribučnou spoločnosťou. Prípadné poruchy Vášho zariadenia odstránime v rámci záručnej doby zadarmo, pokial’ ich príčinou boli materiálové alebo výrobné chyby. Pri uplatňovaní záruky sa spolu s dokladom o kúpe obrátte na Vášho predajcu alebo na najbližšie autorizované servisné stredisko. (adresa je uvedená na zadnej strane)

Technické údaje

Elektrická prípojka
Napätie	V
Fáza ~ 1
Frekvencia Hz 50-60
Odber prúdu A	6
Stupeň ochrany		IPX5
Trieda ochrany II
Zaistenie siete (zotrvačné)	A	10
Prípojka vody
Prívodný tlak (max.)	MPa	1,2
Teplota vody na prítoku (max.)	°C	40
Privádzané množstvo (min.)	l/min	9
Výkonové údaje prístroja
Prevádzkový tlak	MPa	8
Max. povolený tlak	MPa	12
Prietok, voda	l/min	5,5
Maximálny prietok	l/min	6,3
Prietok, čistiace prostriedky	l/min	0,3
Sila spätného nárazu vysokotla-kovej pištole	N	12

Rozmery a hmotnosti

Typická prevádzková hmotnosť kg 5,0

DÍžka mm 264

Šírka mm 256

Výška mm 450

Zistené hodnoty podl'a EN 60335-2-79

Hodnota vibrácií ruka-rameno m/s	^2	< 2,5
Neistota K m/s	^2	0,7
Hladina akustického tlaku L_pA	dB(A) 74
Neistota K_pA	dB(A) 2
Hladina akustického výkonu L_WA + Neistota K_WA	dB(A) 89

Technické zmeny vyhradené.

EÚ vyhlásenie o zhode

Týmto prehlasujeme, že nižšie označený stroj zodpovedá na základe svojej koncepcie a konštrukčného vyhotovenia, ako aj od vyhotovení, ktoré sme uviedli do prevádzky, príslušným základným bezpečnostným a zdravotným požiadavkám smerníc ES. V prípade zmeny, ktorú neschválime, stráca toto prehlásenie platnosť. Výrobok: Vysokotlakový čistič Typ: 1.676-xxx

Príslušné smernice EÚ

2000/14/ES

2014/30/EÚ

Uplatňované postupy posudzovania zhody

2000/14/ES: Príloha V

Podpísaní jednajú v poverení a s plnou mocou vedenia spoločnosti.

H. Jenner

Osoba zodpovedná za dokumentáciu:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

24* Rezervoar za deterdžent

* opciono, ** dodatno potrebno

Sigurnosni uređaji

△OPREZ
