GIS 121 - Zvárací stroj Güde - Bezplatný návod na obsluhu

Typ produktu	Zvárací invertor
Značka	Güde
Model	GIS 121
Napájacie napätie	230 V ~ 50 Hz
Zvárací prúd	20 - 120 A
Príkon	3,6 kVA
Pracovný cyklus (40°C)	60 % pri 120 A
Priemer elektród	1,6 - 3,2 mm
Zváracie procesy	MMA (obalená elektróda)
Rozmery (D × Š × V)	310 × 130 × 210 mm
Hmotnosť netto	5,2 kg
Trieda ochrany	IP21S
Stupeň ochrany transformátora	Trieda H
Pripojenie zváracieho kábla	Rýchlospojky Euro
Funkcia proti prilepeniu	Áno (automatické odlepenie elektródy)
Funkcia hot start	Áno (ľahšie zapálenie oblúka)
Funkcia arc force	Áno (stabilizácia oblúka)
Údržba a čistenie	Odpojte prístroj, vyčistite vetracie otvory suchým štetcom, nepoužívajte rozpúšťadlá
Bezpečnosť	Ochrana proti preťaženiu, termostatická; používajte zváraciu masku a izolačné rukavice
Náhradné diely a opraviteľnosť	Dostupné cez servis Güde; oprava odborníkom odporúčaná
Všeobecné informácie	Návod na použitie a používateľská príručka dostupné online vo formáte PDF; dodávané so zváracími káblami, držiakom elektródy, uzemňovacou svorkou a kefou

Často kladené otázky - GIS 121 Güde

Aké typy elektród môžem použiť s Güde GIS 121?

GIS 121 akceptuje obalené elektródy s priemerom 1,6 až 3,2 mm, ako sú základné elektródy (E7018) alebo rutilové (E6013). Pre oceľ používajte prednostne elektródy 2,5 mm pre hrúbku 3-6 mm.

Ako nastaviť zvárací prúd na zváračke?

Otočte gombík na prednom paneli. Prúd sa plynule nastavuje od 20 do 120 A. Hodnotu prispôsobte hrúbke materiálu a priemeru elektródy. Zvyčajne pre elektródu 2,5 mm nastavte medzi 70 a 90 A.

Čo robiť, ak sa elektróda prilepí k materiálu?

GIS 121 je vybavený funkciou proti prilepeniu, ktorá automaticky znižuje prúd na odlepenie elektródy. Ak prilepenie pretrváva, skontrolujte, či je prúd dostatočný (mierne zvýšte) a či je materiál čistý. Môžete tiež použiť kývavý pohyb, aby ste zabránili prilepeniu.

Môžem s touto zváračkou zvárať hliník?

GIS 121 je určený na zváranie MMA (obalená elektróda), hlavne pre oceľ. Zváranie hliníka je možné so špeciálnymi elektródami (napr. E4043), ale vyžaduje veľkú zručnosť. Pre lepšie výsledky uprednostnite TIG alebo MIG zváračku určenú na hliník.

Aký elektrický výkon je potrebný?

Zváračka funguje na štandardnej domácej zásuvke 230 V / 16 A. Maximálny príkon je 3,6 kVA. Uistite sa, že istič vašej inštalácie túto záťaž zvládne, najmä ak sú na rovnakom okruhu pripojené ďalšie zariadenia.

Ako vyčistiť zváračku po použití?

Vždy pred čistením odpojte prístroj. Použite suchý štetec alebo mäkkú handričku na odstránenie prachu z vetracích otvorov. Nikdy nepoužívajte rozpúšťadlá, vodu ani abrazívne prostriedky. Pravidelne kontrolujte stav káblov a konektorov.

Čo robiť, ak sa rozsvieti kontrolka tepelnej ochrany?

Kontrolka signalizuje, že zváračka dosiahla teplotný limit. Nechajte ju niekoľko minút vychladnúť so zapnutým vetraním (neodpájajte hneď). Pracovný cyklus je 60 % pri 120 A, čo znamená, že po 6 minútach zvárania je potrebných 4 minúty prestávky. Ak sa problém opakuje, znížte prúd alebo predĺžte prestávky.

Kde nájsť náhradné diely ako káble alebo držiak elektródy?

Náhradné diely sú dostupné u servisu Güde alebo u autorizovaných predajcov. Môžete tiež objednať online na oficiálnej stránke. Model GIS 121 používa štandardné Euro konektory, ktoré sa ľahko vymieňajú.

Aké bezpečnostné vybavenie je potrebné?

Vždy noste zváraciu masku s filtračným sklom (stupeň DIN 10-12), izolačné rukavice, nehorľavý odev a bezpečnostnú obuv. Zabezpečte dobré vetranie, pretože zváracie výpary sú škodlivé. Nikdy nezvýrajte na natretých alebo mastných povrchoch.

Ako nastaviť funkciu hot start?

Funkcia hot start je na GIS 121 automatická: na začiatku zvárania dodáva nadprúd na uľahčenie zapálenia oblúka. Nie je možné ju manuálne nastaviť. Ak je zapálenie ťažké, skontrolujte, či je elektróda dobre upevnená a či je uzemňovacia svorka správne pripojená.

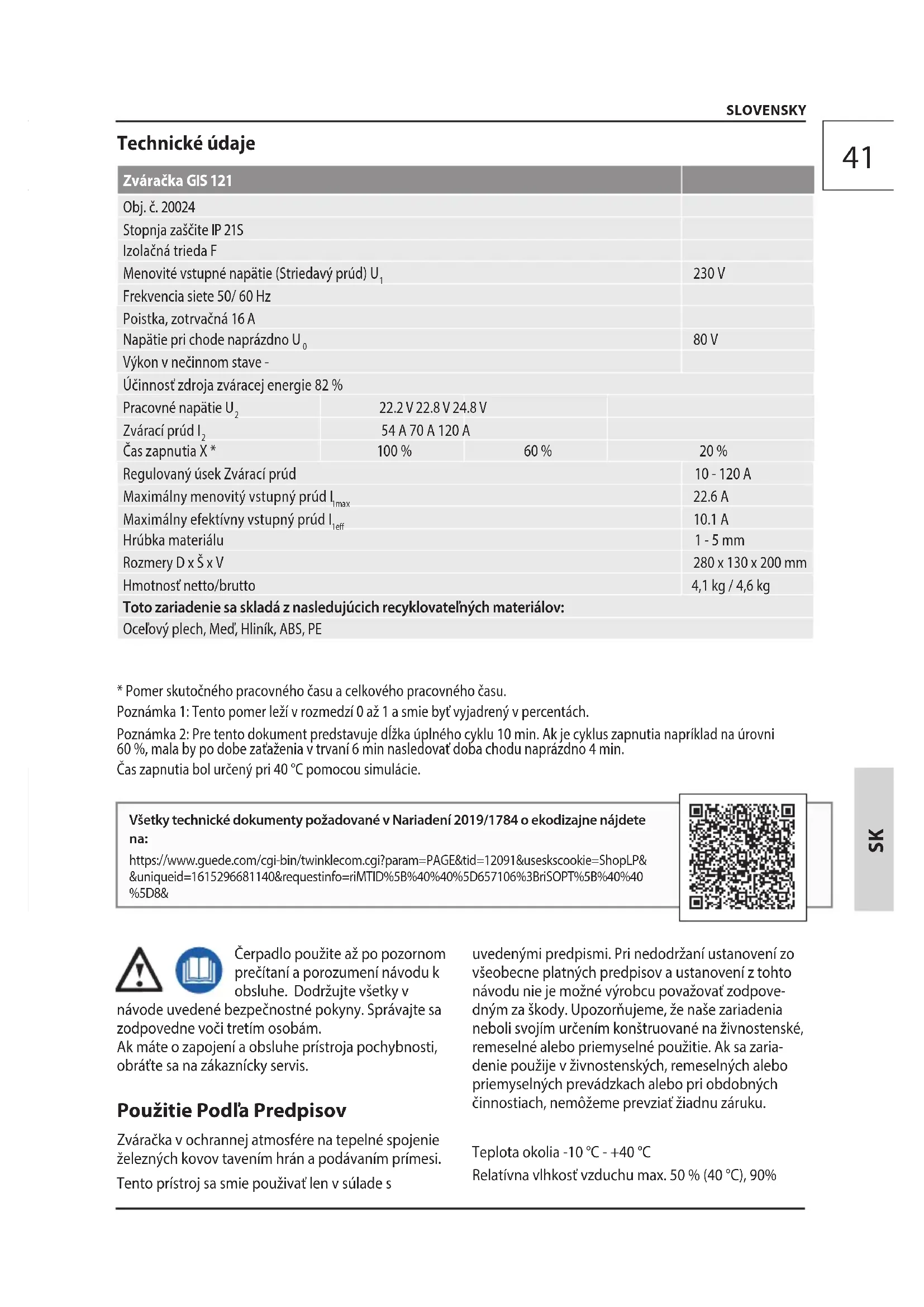

NÁVOD NA OBSLUHU GIS 121 Güde

FRANÇAIS Veuillez dire avec soin le mode d'emploi avant la mise en service
