Typ výrobku	Pneumatický račňový skrutkovač
Značka	Parkside
Model	PDRS 6.3 B2
Menovitý tlak vzduchu	max. 6,3 barov
Spotreba vzduchu	200 l/min
Max. rýchlosť	160 min⁻¹
Max. krútiaci moment	61 Nm
Pohon	1/2"
Smer otáčania	Otáčanie doprava a doľava (nastaviteľné)
Hladina akustického tlaku	LpA = 89,8 dB(A), neistota K = 3 dB
Hladina akustického výkonu	LWA = 100,8 dB(A), neistota K = 3 dB
Hodnota emisie vibrácií	ah = 2,58 m/s², neistota K = 0,76 m/s²
Prívod vzduchu	Stlačený vzduch (max. 6,3 barov)
Hlavné funkcie	Skrutkovanie a odskrutkovanie skrutkových spojov (automobilový, poľnohospodársky)
Údržba a čistenie	Pravidelné mazanie olejom na stlačený vzduch; čistenie mäkkou suchou handričkou
Bezpečnosť	Povinné nosenie ochrany očí, sluchu; pri prachu noste ochranu dýchania
Náhradné diely a opraviteľnosť	Používajte len originálne náhradné diely; kontaktujte popredajný servis
Záruka	3 roky (záruka Kompernass Handels GmbH)
Obsah balenia	Račňový kľúč, 7 nástrčiek, 3 skrutkovacie nástavce, predlžovací kus, kardanový kĺb, držiak nástavcov, fľaštička s olejom, vsuvka, kufrík, návod na obsluhu
Hmotnosť	Nešpecifikované (odhad: približne 1,5 kg)

Často kladené otázky - PDRS 6.3 B2 PARKSIDE

Ako mazať pneumatický račňový skrutkovač?

Nalejte 3 až 5 kvapiek špeciálneho oleja na stlačený vzduch do vsuvky pred každým použitím alebo každých 15 minút prevádzky. Môžete tiež nainštalovať maznicu na prívod vzduchu.

Aký tlak stlačeného vzduchu sa odporúča?

Maximálny pracovný tlak je 6,3 barov. Neprekračujte tento tlak. Na reguláciu tlaku použite redukčný ventil.

Ako zmeniť smer otáčania?

Použite spätnú skrutku (označenie 6): poloha R pre otáčanie doľava, poloha F pre otáčanie doprava.

Aké sú základné bezpečnostné pokyny?

Vždy noste ochranu očí a sluchu. Nenoste voľné oblečenie, zviažte dlhé vlasy. Pred akoukoľvek údržbou odpojte prívod vzduchu.

Čo robiť, ak je rýchlosť príliš nízka alebo uniká vzduch?

Skontrolujte čistotu filtra prívodu vzduchu a tlak vzduchu. Namažte prístroj podľa návodu. Ak problém pretrváva, kontaktujte popredajný servis.

Môže sa skrutkovač používať vo výbušnej atmosfére?

Nie, prístroj je prísne zakázané používať vo výbušnej atmosfére alebo v prítomnosti horľavých kvapalín alebo plynov.

Ako čistiť prístroj?

Čistite ho mäkkou suchou handričkou alebo stlačeným vzduchom. Nikdy nepoužívajte horľavé rozpúšťadlá alebo agresívne prostriedky.

Aká je dĺžka záruky?

Záruka je 3 roky od dátumu nákupu. Uschovajte pokladničný blok.

Aké príslušenstvo je súčasťou nástroja?

Súprava obsahuje: 7 nástrčiek (10, 11, 13, 14, 15, 17, 19 mm), 3 skrutkovacie nástavce (PH2, PH3, SL 5,5), predlžovací kus 75 mm, kardanový kĺb, držiak nástavcov, fľaštičku s olejom, vsuvku a prepravný kufrík.

Ako zlikvidovať prístroj po skončení životnosti?

Prístroj nevyhadzujte do domového odpadu. Informujte sa u svojej obce o zberných miestach. Mazivá likvidujte v recyklačnom centre.

NÁVOD NA OBSLUHU PDRS 6.3 B2 PARKSIDE

Preklad originálneho návodu na obsluhu

GB IE

AIR RATCHET SET

Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všet- kými funkciami prístroja.

SK Preklad originálneho návodu na obsluhu Strana 197

6 ① 2 5 4 3 PARKSIDE

Hladina akustického výkonu: L_WA = 100,8 dB (A)

Nejistota: K_WA = 3 dB

Používat ochranu sluchu!

Určené používanie....199

Vybavenie 200

Všeobecné bezpečnostné pokyny pre pneumatické prístroje.... 203

Ohrozenia vymrštovanými dielmi....209

Ohrozenia následkom zachytenia/ovinutia....210

Nebezpečenstvá pri prevádzke....211

Nebezpečenstvá v dôsledku opakovaných pohybov.....212

Nebezpečenstvá spôsobené dielmi príslušenstva ..... 212

Ohrozenia na pracovisku....213

Nebezpečenstvá spôsobené prachom a výparmi ..... 213

Nebezpečenstvá spôsobené hlukom....214

Ohrozenia spôsobené kmitaním. 215

Ďalšie bezpečnostné upozornenia pre pneumatické stroje . . . 216

Ďalšie bezpečnostné pokyny ..... 217

Pred uvedením do prevádzky.... 218

Montáž nástrčnej vsuvky 218

Mazanie....218

DopInenie oleja 219

Pripojenie k zdroju stlačeného vzduchu....219

Uvedenie do prevádzky 220

Odstraňovanie porúch.... 222

Likvidácia 223

Preklad originálneho vyhlásenia o zhode ..... 227

PNEUMATICKÝ RAČŇOVÝ UŤAHOVÁK PDRS 6.3 B2

Úvod

Srdečne vám gratulujeme ku kúpe vášho nového prístroja. Touto kúpou ste sa rozhodli pre výrobok vysokej kvality. Návod na obsluhu je súčasťou tohto výrobku. Obsahuje dôležité upozornenia týkajúce sa bezpečnosti, používania a likvidácie. Pred používaním výrobku sa oboznámte so všetkými pokynmi na obsluhu a bezpečnostnými pokynmi. Výrobok používajte iba podľa popisu a v uvedených oblastiach použitia. Pri postúpení výrobku tretej osobe odovzdajte spolu s ním aj všetky dokumenty.

Určené používanie

Nadstavec na račnu je určený na uťahovanie a povol’ovanie skrutkových spojov, napríklad v oblasti nákladných automobilov– (montáž pneumatík a pod.), ako aj v odvetví pol’nohospodárstva. Pri uťahovaní skrutiek a matíc dbajte na požadované uťahovacie momenty.

Tento prístroj sa smie používať len napájaný stlačeným vzduchom. Maximálny prípustný pracovný tlak uvedený na prístroji nesmie byť prekročený.

Tento prístroj sa nesmie prevádzkovat' s výbušnými, horľavými alebo zdraviu nebezpečnými plynmi.

Nepoužívajte ho ako pákové, páčiace alebo úderné náradie.

Akýkol'vek iný spôsob používania alebo úpravy prístroja sa považuje za používanie v rozpore s určeným účelom a má za následok vážne nebezpečenstvá úrazu. Za škody vzniknuté použitím v rozpore s určeným účelom nepreberáme žiadne ručenie. Prístroj je určený len na súkromné používanie v domácnosti.

	Pred uvedením do prevádzky si prečítajte návod na obsluhu.
	Pri používaní alebo údržbe pneumatického prístroja noste vždy ochranu očí.
	Pri vzniku prachu noste vždy ochrannú dýchaciu masku.
	Noste vždy ochranu sluchu.
	Prístroj olejujte každý deň

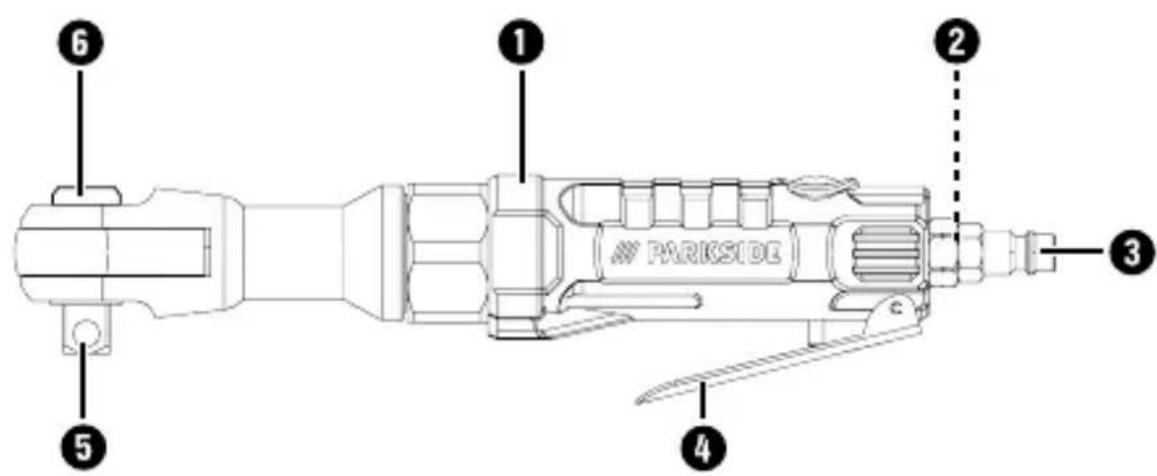

Vybavenie

① Pneumatická račna
2 Prívod vzduchu
3 Nástrčná vsuvka (zostavená)
4 Páka spúšte
5 Štvorhranná objímka
6Otočnýčap

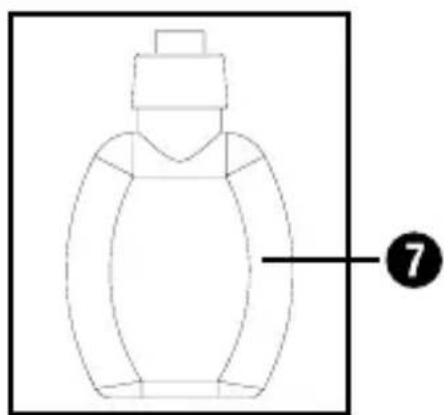

7 Fl'aša na olej
8 Bity skrutkovača
9 Zástrčné kl'úče
10 Držiak bitov
11 Predlžovací diel
12 Kardanový klb

Rozsah dodávky

Dimenzačný tlak vzduchu: max. 6,3 bar

Spotreba vzduchu: 200 l/min

Zmena smeru otáčania: pravotočivý a l'avotočivý

Objímka:1/2"

Nameraná hodnota hluku zistená podľa ISO 15744:

Hladina akustického tlaku: L_pA = 89,8 dB (A)

Neurčitosť: K_pA = 3 dB

Hladina akustického výkonu: L_WA = 100,8 dB (A)

Neurčitosť: K_WA = 3 dB

Nosit' ochranu sluchu!

Hodnota emisie vibrácií:

Celková hodnota vibrácií zistená podl'a ISO 28927-2:

Pneumatická račna:

$$ a _ {h} = 2, 5 8 \mathrm{m} / \mathrm{s} ^ {2} $$

Neurčitosť K = 0,76 m/s²

VÝSTRAHA!

Hodnoty hlukových emisií uvedené v tomto návode boli vypočítané podľa postupu merania v súlade s normou ISO 15744 a môžu byť používané na porovnávanie prístrojov. Hodnoty hlukových emisií sa menia v závislosti od používania pneumatického náradia a v niektorých prípadoch môžu prekračovať hodnoty uvedené v týchto pokynoch. Zaťaženie hlukovými emisiami môže byť podcenené v prípade, ak by sa pneumatické náradie používalo pravidelne takýmto spôsobom.

UPOZORNENIE

▶ Pre presný odhad zaťaženia hlukovými emisiami počas určitého časového úseku práce by sa mali zohl’adniť aj tie časy, kedy prístroj nie je zapnutý alebo kedy beží, ale v skutočnosti sa nepoužíva. Tento spôsob môže značne zredukovat’ zaťaženie hlukovými emisiami počas celého pracovného času.

Všeobecné bezpečnostné pokyny pre pneumatické prístroje

VÝSTRAHA!

▶ Prečítajte si všetky bezpečnostné pokyny a upozornenia. Zanedbania pri dodržiavaní bezpečnostných pokynov a upozornení môžu mať za následok zásah elektrickým prúdom, požiar a/alebo ťažké poranenia.

UPOZORNENIE

Termíny „pneumatický prístroj“ alebo „prístroj“ použité v nasledujúcom texte, sa vztáhujú na pneumatické prístroje uvedené v tomto návode na obsluhu.

Pre prípad budúceho použitia uschovajte všetky bezpečnostné pokyny a upozornenia.

■ Používatel' musí vyhodnotit' špecifické riziká, ktoré môžu nastat' následkom každého použitia.

Pred zriadením, prevádzkou, opravou, údržbou a výmenou die- lov príslušenstva, ako aj pred prácami v blízkosti pneumatického náradia, si musíte prečítat' bezpečnostné pokyny a musíte im rozumieť. V prípade, ak táto požiadavka nie je splnená, môže dôjst' k ťažkým telesným zraneniam.

Pneumatické náradie by mal zriad'ovať, nastavovať alebo používať výlučne obslužný personál, ktorý je kvalifikovaný a zaškolený.

Pneumatické náradie sa nesmie nikdy modifikovat'. Zmeny by mohli znížit' účinnosť bezpečnostných opatrení a zvýšit' riziká pre obslužný personál.

Nikdy nepoužívajte poškodené pneumatické náradie. Pneumatické náradie starostlivo ošetrujte. Skontrolujte pravidelne, či pohyblivé diely fungujú bezchybne a nie sú zaseknuté, či niektoré diely nie sú zlomené alebo poškodené tak, že je obmedzená funkcia pneumatického náradia. Skontrolujte, či sú štítky a nápisy kompletné a čitatelné. Pred použitím prístroja nechajte opravit' alebo vymenit' poškodené diely. Vel'a úrazov je spôsobených nedosta-točnou údržbou pneumatických náradí.

Tento prístroj nie je určený na to, aby ho používali osoby (vrátane detí) s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami alebo s nedostatkom skúseností alebo nedostatkom znalostí, len za predpokladu, že budú pod dohl’adom osoby zodpovednej za ich bezpečnosť alebo od nej dostanú pokyny, ako sa má prístroj používať.

■ Zabezpečte, aby sa deti nehrali s prístrojom.

VÝSTRAHA! NEBEZPEČENSTVO PORANENIA!

Pred prácami údržby prerušte prívod stlačeného vzduchu.

■ NEBEZPEČENSTVO VÝBUCHU! Na čistenie pneumatického prístroja nikdy nepoužívajte benzín alebo iné horľavé kvapaliny! Výpary zostávajúce v pneumatickom prístroji by sa v dôsledku iskier mohli vznietit’ a spôsobit’ výbuch pneumatického prístroja. S prístrojom nepracujte v prostrediach, v których hrozí nebezpečenstvo výbuchu a v których sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Neobrábajte žiadne materiály, ktoré by mohli byť alebo sú l’ahko horľavé alebo výbušné.

■ Prístroj používajte len v oblastiach použitia, pre ktoré bol konci-povaný!

Prístroj nepref'ažujte.

Nikdy nepoužívajte plynný vodík, plynný kyslík, oxid uhličitý alebo iný plyn vo fl’ašiach ako zdroj energie pre toto náradie, pretože to môže viest’ k explóziám a ich následkom, a tým k vážnym zraneniam.

Prístroj pravidelne čistite a udržiavajte tak, ako je predpísané (pozri kapitolu „Údržba a čistenie“).

Pred uvedením do prevádzky skontrolujte, či prístroj nie je akokol'vek poškodený. Pred každým použitím sa uistite, že je prístroj v bezchybnom stave.

■ Bud’te vždy obozretní! Nečakané pohyby stroja môžu spôsobit nebezpečenstvá.

■ Predchádzajte neprirodzenému držaniu tela. Zaujmite pevný postoj a vždy udržiavajte rovnováhu. Takto môžete pneumatický prístroj lepšie kontrolovať v neočakávaných situáciách.

Nepoužívajte prístroj s poškodeným spínačom. Prístroj, ktorý nie je možné zapnút alebo vypnút, je nebezpečný a musí sa opravit.

Nepoužité pneumatické prístroje uschovávajte mimo dosahu detí. Nedovol'te používať prístroj takým osobám, ktoré s ním nie sú oboznámené alebo ktoré si neprečítali tieto pokyny. Pneumatické prístroje sú nebezpečné, ak ich používajú neskúsené osoby.

Prístroj starostlivo udržiavajte. Kontrolujte, či pohyblivé diely zariadenia spol'ahlivo fungujú a či sa nezasekávajú, či nie sú zlomené alebo poškodené tak, že je ovplyvnená funkcia zariadenia. Pred použitím prístroja nechajte opravit' poškodené diely. Dôvodom mnohých úrazov je nesprávna obsluha prístrojov.

■ Ak prístroj už nepoužívate, vypnite ho.

Vždy noste osobné ochranné prostriedky a ochranné okuliare. Nosenie osobných ochranných prostriedkov, ako je maska proti prachu, protišmyková bezpečnostná obuv, ochranná prilba alebo ochrana sluchu, podľa druhu a použitia pneumatického náradia znižuje riziko poranení.

■ Skontrolujte prípojky a napájacie vedenia. Všetky jednotky údržby, spojky a hadice musia zodpovedať tlaku a objemu vzduchu a musia byť dimenzované na tieto parametre. Príliš nízky tlak obmedzuje fungovanie prístroja, príliš vysoký tlak môže spôsobit’ materiálne škody a poranenia.

- Chráňte hadice pred nalomením, zúžením prierezu, rozpúšťadlami a ostrými hranami. Hadice udržiavajte mimo zdrojov tepla, oleja a rotujúcich dielov.

Vždy dbajte na pevné dotiahnutie hadicových spôn. Nedostatočne utiahnuté alebo poškodené hadicové spony môžu spôsobit' nekontrolovaný únik vzduchu.

■ Poškodenú hadicu okamžite vymeňte. Výsledkom poškodeného napájacieho vedenia môžu byť nekontrolované prudké pohyby pneumatickej hadice a poranenia.

■ Pokial' dôjde k poškodeniu elektrického kábla tohto prístroja, musí ho vymení' výrobca alebo jeho zákaznícky servis či podobne kvalifikovaná osoba, aby sa predišlo ohrozeniam.

Nepoužívajte prístroj, ked' ste unavení alebo pod vplyvom drog, alkoholu alebo liekov.

Aj chvíl'a nepozornosti pri používaní prístroja môže spôsobit' vážne poranenia.

Nevdychujte priamo vyfukovaný vzduch. Zabráňte, aby výfukový vzduch vnikol do očí. Odpadový vzduch pneumatického prístroja môže obsahovať vodu, olej, kovové čiastočky alebo nečistoty z kompresora. To môže spôsobit’ ohrozenie zdravia.

⚠️ VÝSTRAHA!

BUĐTE OPATRNÍ PRI ODKLADANÍ PRÍSTROJA! Prístroj odložte vždy tak, aby neležal na spúšťači. Za istých okolností by mohlo dôjst' k náhodnému zapnutiu prístroja s následnými potenciálnymi nebezpečenstvami.

■ Smie sa používať len vhodné príslušenstvo. Toto príslušenstvo si môžete zadovážit’ od výrobcu. Iné ako originálne príslušenstvo môže viest’ k nebezpečenstvám.

■ Používajte iba filtrovaný a regulovaný stlačený vzduch. Prach, žieravé výpary a/alebo vlhkost' môžu poškodit' motor pneumatic-kého náradia.

Hadica musí byť dimenzovaná na tlak minimálne 6,3 baru alebo 125 psi, minimálne však na 150 % maximálneho tlaku generovaného v systéme.

Náradie a prívodná hadica musia byť vybavené rýchlospojkou, aby sa pri odpojení spojovacej hadice úplne odbúral tlak.

■ NEBEZPEČENSTVO! Vyhnite sa kontaktu s vedením, ktoré je pod napätím. Tento prístroj nie je izolovaný proti zásahu elektrickým prúdom.

VÝSTRAHA! NEBEZPEČENSTVO PORANENIA!

▶ Pri vysokých tlakoch môžu vznikať sily spätného rázu, ktoré môžu podľa okolností mať za následok ohrozenia vyplývajúce z trvalého zaťaženia.

Ak nemáte dostatok skúseností s manipuláciou s prístrojom, mali by ste absolvovať školenie o bezpečnom zaobchádzaní s ním.

VÝSTRAHA! NEBEZPEČENSTVO PORANENIA!

▶ NEBEZPEČENSTVO BODNÉHO PORANENIA! Poranenie vstreknutím neošetrujte ako obyčajné porezanie. Vysokotlakovým rozprašovaným prúdom sa vám môžu do tela dostat' jedovaté látky a spôsobit' vážne zranenia. Ak sa vám rozprašovaný prúd dostane pod pokožku, bezpodmienečne vyhl'adajte lekársku pomoc.

■ Pneumatický prístroj sa nesmie upravovat' žiadnym spôsobom bez povolenia výrobcu.

■ Pneumatický prístroj prevádzkujte len s predpísaným tlakom (6,3 baru).
■ Po použití a v prípade nepoužívania musí byť pneumatický prístroj vždy odpojený od prívodu stlačeného vzduchu.
■ Pokial' pneumatický prístroj nie je vzduchotesný alebo ak sa musí opravit', nesmie sa použit'.
■ Pneumatický prístroj nikdy nepripájajte k napájaniu stlačeným vzduchom, ktorého tlak prekračuje 6,3 baru.
Udržiavajte svoje pracovisko v čistote a dobre osvetlené. Ne-poriadok a neosvetlené pracovné oblasti môžu viest' k úrazom. Takto môžete prístroj lepšie kontrolovať najmä v neočakávaných situáciách.

⚠️ VÝSTRAHA!

Elektrický prístroj môže opravovat' len kvalifikovaný personál a len s použitím originálnych náhradných dielov. Tým sa zaistí zachovanie bezpečnosti prístroja.

• Pri práci s prístrojom zabezpečte, aby deti a iné osoby boli v bezpečnej vzdialenosti. Pri odvrátení pozornosti môžete stratit’ kontrolu nad prístrojom.
  Noste vhodný odev. Nenoste vol'ný odev ani šperky. Vlasy, odev a rukavice udržiavajte v bezpečnej vzdialenosti od pohyblivých dielov. Vol'ný odev, šperky alebo dlhé vlasy môžu byť zachytené pohybujúcimi sa časťami prístroja.
  ■ V prípade neočakávaného výpadku kompresora odložte spúšť a prístroj.
  ■ Pokial' možno, používajte odlučovač kondenzátu alebo pravidelne odstráňte kondenzát (vodu) z hadíc a rúrových vedení pred a počas používania pneumatických prístrojov.
  ■ POZOR! Poddimenzovaný pneumatický systém môže znížit' účinnosť vášho prístroja.

V prípade ohrození viacerými zdrojmi si musíte pred montážou, prevádzkou, opravou, údržbou a výmenou dielov príslušenstva, ako aj pred prácami v blízkosti pneumatického náradia prečítať bezpečnostné pokyny v blízkosti stroja na skrutkové spoje a porozumieť im. V opačnom prípade to môže viest’ k t’ažkým telesným poraneniam.

■ Stroj na skrutkové spoje by mal zriad'ovat', nastavovať alebo používať výlučne kvalifikovaný a zaškolený obslužný personál.

■ Stroj na skrutkové spoje sa nesmie upravovat'. Zmeny by mohli znížit' účinnosť bezpečnostných opatrení a zvýšit' riziká pre obslužný personál.

- Bezpečnostné pokyny nesmiete stratit’ – odovzdajte ich obsluhe.

Nikdy nepoužívajte poškodený stroj na skrutkové spoje.

Na strojoch sa musí pravidelne vykonávať údržba v záujme toho, aby sa zabezpečilo, že predpísané namerané hodnoty a označenia pre tento diel, vyžadované normou ISO 11148, sú čitatelné a vyznačené na stroji. Pokial' sa to vyžaduje, zamestnanec/používatel' musí skontaktovať výrobcu, aby si zadovážil náhradné etikety na označenie.

Ohrozenia vymrštovanými dielmi

- Pri zlomení obrobku alebo niektorého z dielov príslušenstva alebo dokonca samotného strojového nástroja môžu byť časti vymršťované vysokými rýchlostami.

- Pri prevádzke, príp. výmene dielov príslušenstva, ako aj pri opravách a údržbových prácach na stroji sa vždy musia nosit' ochrané okuliare odolné proti nárazom. Stupeň požadovanej ochrany by sa mal vyhodnotit' osobitne pre každé jedno použitie.

■ Musí sa pravidelne kontrolovať, či otáčky pneumatického náradia nie sú vyššie ako údaj otáčok uvedený na pneumatickom náradí. Tieto kontroly otáčok musia prebiehať bez vloženého nástroja.

■ Uistite sa, že iskry a úlomky vznikajúce pri prácach, nepredstavujú žiadne ohrozenie.

Pred výmenou nadstaveného nástroja alebo dielov príslušenstva, alebo pred vykonaním prác údržby či čistením, odpojte pneumatické náradie od napájania stlačeného vzduchu.

■ Uistite sa, že nepredstavujú nebezpečenstvo ani pre žiadne iné osoby.

Ohrozenia následkom zachytenia/ovinutia

■ Ohrozenia následkom zachytenia/ovinutia môžu mať za následok udusenie, oskalpovanie a/alebo rezné zranenia, v prípade, že odev, osobné šperky, retiazky, vlasy alebo rukavice nedržíte mimo dosahu stroja.

■ Rukavice sa môžu zachytit' v otáčajúcom sa pohone, čo môže viest' k poraneniam alebo k zlomom.

- Pri otáčajúcich sa objímkach a predlíženiach pohonu môže dôjst' k zachyteniu/vtiahnutiu pogumovaných rukavíc či rukavíc s kovo-vým vystužením.

Nenoste žiadne vol'né rukavice alebo rukavice s odrezaným alebo opotrebovanými prstami.

Nikdy sa nechytajte pohonu, objímky alebo predlženia pohonu.

Držte svoje ruky v bezpečnej vzdialenosti od otáčajúceho sa pohonu.

Noste vhodný odev. Nenoste vol'ný odev ani šperky. Vlasy, odev a rukavice udržiavajte v bezpečnej vzdialenosti od pneumatického náradia a pohyblivých dielov. Vol'ný odev, šperky alebo dlhé vlasy môžu byť zachytené pohybujúcimi sa časťami prístroja. Hrozí nebezpečenstvo poranenia.

Nebezpečenstvá pri prevádzke

- Pri používaní prístroja môžu byť ruky operátora vystavené ohrozeniam z dôvodu pomliaždenia, úderov, porezania, odrenín a tepla. Noste vhodné rukavice na ochranu rúk.

■ Operátor a personál vykonávajúci údržbu musia byť fyzicky schopní manipulovat’ s vel’kost’ou, hmotnosťou a výkonom stroja.

■ Stroj držte správne: Bud’te pripravení reagovať na zvyčajné alebo náhle pohyby – majte vždy pripravené obe ruky.

■ Dávajte pozor na to, aby vaše telo bolo v rovnováhe a aby ste zaujali bezpečný postoj.

■ Zaujmite pevný postoj a vždy udržiavajte rovnováhu.

V prípadoch, v których sa vyžadujú pomocné prostriedky na zachytenie reakčného točivého momentu, sa odporúča, aby ste pokial' možno vždy použili závesné zariadenie. Pokial' to nie je možné, odporúčajú sa bočné držadlá pre stroje s priamym držadlom a stroje s pištol'ovým držadlom. V každom prípade sa odporúča používať pomocné prostriedky na zachytenie reakčného točivého momentu v prípade, že je väčší ako 4 Nm pri strojoch s priamymi držadlami, väčší ako 10 Nm pri strojoch s pištol'ovým držadlom a väčší ako 60 Nm pri zahnutých skrutkovačoch.

■ V prípade prerušenia prívodu elektrickej energie uvol'nite hlavný vypínač stroja na jeho zapínanie a vypínanie.

■ Používajte iba výrobcom odporúčané mazacie prostriedky.

■ Prsty sa môžu zaseknúť v maticových skrutkovačoch s otvorenou plochou hlavou.

Držte ruky d'aleko od rotujúcej klieštiny a otáčajúcich sa vrtákov.

Prístroj nepoužívajte v úzkych miestnostiach a dávajte pozor na ruky, aby ste si ich nezasekli medzi stroj a obrobok, najmä počas uvolňovania skrutiek.

Nebezpečenstvá v dôsledku opakovaných pohybov

- Pri používaní stroja pre skrutkové spojenia obsluhujúca osoba pri výkone pracovných činností môže pocit’ovať nepríjemné pocity v rukách, paži, pleciach, v oblasti krku alebo v iných častiach tela.

Pri práci s týmto strojom zaujmite pohodlný postoj, dbajte na bezpečné držanie a predchádzajte nevhodným polohám alebo takým polohám, pri ktorých je ťažké udržiavať rovnováhu. Operátor by počas dlhotrvajúcich prácach mal menit’ držanie tela, vd’aka čomu predíde komplikáciám a únave.

Ak operátor obsluhujúci stroj pozoruje na sebe symptómy ako napr. pretrvávajúcu nevol'nosť, t'ažkosti, tlkot srdca, bolest', mravčenie, otupenosť, pálenie alebo střpnutie, tieto varovné príznaky nemal ignorovať. Operátor by sa mal poradit's kvalifikovaným lekárom.

Nebezpečenstvá spôsobené dielmi príslušenstva

Pred výmenou nástroja v stroji alebo diela príslušenstva odpojte stroj od napájania elektrickou energiou.

Nedotýkajte sa objímok alebo dielov príslušenstva počas príklepových postupov, pretože sa tým môže zvýšiť ohrozenie porezaním, popálením alebo poranením z dôvodu vibrácií.

Používajte výlučne vel'kosti a typy dielov príslušenstva a spotrebných materiálov, ktoré odporúča výrobca strojov pre skrutkové spoje; nepoužívajte akékol'vek iné typy a vel'kosti príslušenstva a spotrebných materiálov.

Používajte výlučne rázuvzdorné objímky v dobrom pracovnom stave, pretože chybný stav objímok a dielov príslušenstva môže viest' k tomu, že pri používaní rázových uťahovákov sa môžu zlomiť a môžu byť vymrštené von.

Hlavnými príčinami zranení na pracovisku sú pošmyknutie, za-kopnutie a pády. Dávajte pozor na povrchy, ktoré použitím stroja môžu byť šmykl’avé a na nebezpečenstvo z dôvodu potknutia sa o vzduchovú alebo hydraulickú hadicu.

■ V neznámych prostrediach pracujte opatrne. Môžu tu byť dané skryté ohrozenia elektrickými alebo inými napájacími vedeniami.

■ Zabezpečte, aby sa v blízkosti stroja nenachádzali žiadne elektrické vedenia alebo plynové potrubia a pod., ktoré by v prípade používania stroja mohli viest' k ohrozeniu.

Nebezpečenstvá spôsobené prachom a výparmi

■ Prach a výpary vznikajúce pri používaní stroja na skrutkové spoje môžu spôsobovať poškodenie zdravia (ako napr. rakovinu, vrodené poruchy, astmu a/alebo dermatitídu); Je nevyhnutné vykonať vyhodnotenie rizika ohľadom týchto ohrození a presadit’ vhodné regulačné mechanizmy.

Do vyhodnotenia rizík by sa mal zahrnúť prach vznikajúci pri použití stroja a tiež prítomný prach, ktorý sa pri použití stroja môže potenciálne rozvířit.

Odpadový vzduch sa musí odvádzať tak, aby rozvirovanie prachu v prašnom prostredí bolo redukované na minimálnu úroveň.

■ Ak vzniká prach alebo výpary, prioritnou úlohou musí byť jeho kontrola v mieste uvolňovania prachu alebo výparov.

Všetky plánované nadstavbové diely alebo diely príslušenstva stroja určené na zachytávanie, odsávanie a potlačenie l'ahkého prachu alebo výparov, sa musia používať a riadne udržiavať podl’a pokynov od výrobcu.

Používajte výbavu na ochranu dýchania podľa pokynov vášho zamestnávatel’a alebo v súlade s platnými predpismi pre bezpečnosť a ochranu zdravia pri práci.

Nebezpečenstvá spôsobené hlukom

Pôsobenie zvýšeného akustického hluku môže pri nedostatočnej protihlukovej ochrane mať za následok poškodenie sluchu, stratu sluchu a iné problémy, ako napr. tinnitus (zvonenie, hučanie, pískanie alebo bzučanie v ušiach). Je nevyhnutné vykonať vy-hodnotenie rizika ohľadom týchto ohrození a presadit’ vhodné regulačné mechanizmy.

K vhodným mechanizmom riadenia na zníženie rizika patria opatrenia, napríklad ako používanie izolačných materiálov, aby sa predišlo vzniku zvonivých zvukov na obrobkoch.

Používajte výbavu na ochranu sluchu v súlade s pokynmi vášho zamestnávatel'a a v súlade s platnými predpismi pre bezpečnosť a ochranu zdravia pri práci.

■ Stroj na skrutkové spojenia sa musí prevádzkovat' a udržiavať podľa odporúčaní, uvedených v tomto návode, aby sa zabránilo zvýšeniu hladiny hluku.

■ Pokial' stroj pre skrutkové spojenia disponuje tlmičom hluku, musí sa vždy zabezpečit', aby tento tlmič hluku bol počas prevádzky stroja na skrutkové spojenia neustále na mieste a v dobrom prevádzkovom stave.

Spotrebné materiály a strojový nástroj sa musia zvolit, udržiavať a vymieňať podľa odporúčaní uvedených v tomto návode na obsluhu, aby sa zabránilo zvýšeniu hladiny hluku.

Pneumatické náradie sa musí prevádzkovat' a udržiavať podľa odporúčaní uvedených v tomto návode, aby sa zabránilo zvýšeniu hladiny hluku.

Integrovaný tlmič hluku sa nesmie odstraňovať a musí byť v dobrom prevádzkovom stave.

Ohrozenia spôsobené kmitaním

Pôsobenie kmitania môže spôsobovať poškodenie nervov a poruchy krvného obehu v rukách a ramenách.

Držte ruky v bezpečnostnej vzdialenosti od objímok maticových skrutkovačov.

- Pri prácach v studenom prostredí noste teplé šatstvo a ruky udržiavajte vždy v teple a suchu.

Ak začnete pocit'ovať znecitlivenie, mravčenie alebo bolest' v prstoch alebo rukách alebo ak sa vám sfarbí pokožka na prstoch či rukách na bielo, ukončite prácu so strojom a porad'te sa s lekárom.

■ Stroj sa musí prevádzkovat' a udržiavať podľa odporúčaní uvedených v tomto návode, aby sa zabránilo nepotrebnému zosilneniu vibrácií.

Nepoužívajte opotrebené alebo nevhodné objímky či predlženia, pretože s vysokou pravdepodobnosťou to môže mať za následok výrazné zosilnenie vibrácií.

Spotrebné materiály a strojový nástroj sa musia zvolit, udržiavať a vymieňať podľa odporúčaní uvedených v tomto návode na obsluhu, aby sa zabránilo zosilneniu vibrácií.

■ Pokial' možno, mali by sa používať tvarovky s hrdlom.

■ Na udržanie hmotnosti stroja použite vždy podľa možnosti stojan, upínadlo alebo vyrovnávacie zariadenie.

■ Stroj držte nie v úplne silnom ale bezpečnom uchopení a dbajte na potrebné reakcie ruky, pretože riziko kmitania je spravidla pri silnejšom uchopení vyššie.

Nedostatočne namontovaný alebo poškodený vložený nástroj môže mať za následok zvýšené vibrácie.

Ďalšie bezpečnostné upozornenia pre pneumatické stroje

■ Stlačený vzduch môže spôsobit' vážne poranenia:

–Pokial' sa stroj nepoužíva, pred výmenou dielov príslušenstva alebo pred vykonaním opráv je vždy potrebné uzavriet' prívod vzduchu, odstránit' tlak z hadice vzduchu a odpojit' stroj od prívodu stlačeného vzduchu.

-Prúd vzduchu nikdy nesmerujte na seba alebo na iné osoby.

■ Uvol'nené hadice môžu spôsobit' vážne poranenia. Preto vždy skontrolujte, či hadice a upevňovacie prostriedky nie sú poškodené a či nie sú uvol'nené.

■ Studený vzduch musí byť odvádzaný preč od rúk.

- Pri rázových a impulzných skrutkovačoch nepoužívajte žiadne rýchlouzatváracie spojky na prívode do nástroja. Na pripájanie hadíc so závitom používajte len prípojky z kalenej ocele (alebo z materiálu s porovnatelnou razovou pevnost'ou).

Ak sa používajú univerzálne otočné spojky (zubové spojky), musia sa použit' aretačné čapy. Používajte tiež hadicové poistky Whipcheck na zabezpečenie ochrany pre prípad zlyhania spojenia hadice so strojom alebo vzájomných spojení hadíc.

■ Prijmite opatrenia, aby nedošlo k prekročeniu maximálneho tlaku uvedeného na stroji.

- Pri strojoch s reguláciou točivého momentu s nepretržitou rotáciou tlak vzduchu predstavuje relevantné bezpečnostné vplyvy na výkon. Preto musia byť stanovené požiadavky na dĺžku a priemer hadice.

■ Stroje pracujúce so stlačeným vzduchom nikdy neprenášajte držiac za hadicu.

Ďalšie bezpečnostné pokyny

■ V prípade potreby dbajte na špeciálne predpisy pre bezpečnost a ochranu zdravia pri práci pri manipulácii s kompresormi a pneumatickými nástrojmi.

■ Uistite sa, že nie je prekročený maximálny pracovný tlak uvedený v technických údajoch.

■ nepoužívajte toto náradie, ked' sa nemôžete sústredit'. Bud'te vždy pozorní a dbajte na to, čo robíte a pri práci s pneumatickým náradím pracujte rozvážne. Nepoužívajte náradie, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Aj okamih nepozornosti pri používaní náradia môže spôsobit' vážne zranenia.

■ Udržiavajte svoje pracovisko v čistote a dobre osvetlené. Neporiadok alebo neosvetlené pracovné oblasti môžu viest' k úrazom.

Náradie neskladujte nechránene v exteriéri alebo vo vlhkom prostredí.

■ Pneumatické náradie, najmä prípojku stlačeného vzduchu chráňte a ovládacie prvky chráňte pred prachom a špinou.

Pred uvedením do prevádzky

UPOZORNENIE

Pneumatický prístroj sa smie prevádzkovat' výlučne s vyčisteným vzduchom s obsahom rozprášeného oleja a jeho maximálny pracovný tlak nesmie prekročit' 6,3 baru. Na regulovanie pracovného tlaku musí byt' kompresor vybavený redukčným tlakovým ventilom.

Montáž nástrčnej vsuvky

Zaskrutkujte nástrčnú vsuvku do prívodu vzduchu (Predmontovaná v stave dodávky).

Mazanie

⚠️ VÝSTRAHA!

Zabráňte kontaktu s očami a pokožkou mazivami.

UPOZORNENIE

Mazanie je obzvlášť dôležité, aby sa zabránilo poškodeniu trením a koróziou. Odporúčame použit’ vhodný špeciálny olej na stlačený vzduch (napr. kompresorový olej Liqui Moly).

-Mazanie maznicou na olejovú hmlu V rámci kroku prípravy môžete váš prístroj priebežne a optimálne namazať maznicou na olejovú hmlu (nie je súčasťou dodávky). Maznica na olejovú hmlu dodáva jemné kvapky oleja do prúdiaceho vzduchu a zabezpečuje tým pravidelné mastenie.

-Manuálne mazanie Ak nemáte maznicu na olejovú hmlu, tak pred každým uvedením stroja do prevádzky, príp. pri dlhších pracovných postupoch vykonajte mazanie. Pridajte 3 - 5 kvapky špeciálneho pneumatického oleja do nástrčnej vsuvky ③.

Doplnenie oleja

Aby prístroj ostal dlho použitel'ný, musí sa v ňom byť dostatočné množstvo pneumatického oleja.

♦ Zapojte údržbársku jednotku s olejničkou na kompresor.
Nainštalujte prídavnú olejničku do vedenia stlačeného vzduchu alebo na pneumatickom prístroji.
- Každých 15 prevádzkových minút pridajte ručne asi 3 - 5 kvapiek pneumatického oleja do nástrčnej vsuvky ③.

Pripojenie k zdroju stlačeného vzduchu

UPOZORNENIE

Pred pripojením k zdroju stlačeného vzduchu -musí byť plne dosiahnutý správny pracovný tlak (6,3 barov). -musí sa zabezpečit', aby sa spúšť nachádzala vo svojej najvyššej polohe.

Používajte len pripájacie hadice na stlačený vzduch s vnútorným priemerom minimálne 9 mm.

▶ Používajte iba filtrovaný, namazaný a regulovaný stlačený vzduch.

Pripojte prístroj ku kompresoru tak, že spojíte nástrčnú vsuvku s napájacou hadicou zdroja stlačeného vzduchu.

POZOR!

Bezpodmienečne dbajte na pevné osadenie hadice stlačeného vzduchu. Uvol'nená a nekontrolovatel'ne vystrelená hadica predstavuje zdroj vel'kého nebezpečenstva. Preto dbajte aj na pevné pripojenie oboch skrutkových spojov medzi spojovacím prvkom a prístrojom.

♦ Aby ste mohli regulovať tlak vzduchu, zdroj stlačeného vzduchu musí byť vybavený redukčným ventilom.

Uvedenie do prevádzky

Pneumatická račna

♦ Nasad'te požadovaný nástrčný nadstavec ⑨, ⑫, ⑩ + ⑧ alebo predlžovací diel ⑪ a štvorhrannú objímku . ⑤

♦ Nastavte správny smer otáčania na otočnom čape 6 R = L'avobežný chod, F = Pravobežný chod

Pripojenie zdroja stlačeného vzduchu prebieha cez pneumatickú hadicu s rýchlospojkou. Najlepší výkon vášho račňového skrutkovača dosiahnete s hadicou stlačeného vzduchu (LW) s vnútorným priemerom 10 mm.

Zapnutie/vypnutie

Zapnutie:

♦ Stlačte páčku púšte 4 na zapnutie prístroja.

Vypnutie:

Po ukončení vašej práce odpojte prístroj od zdroja stlačeného vzduchu.

Údržba a čistenie

VÝSTRAHA! NEBEZPEČENSTVO PORANENIA! Pred údržbou odpojte prístroj od siete stlačeného vzduchu.

POZOR!

Pred údržbou vyčistite prístroj od nebezpečných substancií, ktoré sa na čom usadili (následkom pracovných procesov). Zabráňte vniknutiu týchto substancií do očí. Ak sa vaša pokožka dostane do kontaktu s nebezpečným prachom, môže to viest' k t'ažkej dermatitíde. Pokial' sa počas prác údržby vytvára alebo rozvíri prach, môže dôjsť k jeho vdýchnutiu.

UPOZORNENIE

Aby sa zabezpečila bezchybná funkcia a dlhá životnosť prístroja, musíte dodržiavať nasledovné body:

K tomu použite merač otáčok a vykonajte meranie bez upnutia nástroja. Pri hydraulickom tlaku 6,3 baru sa otáčky pri chode naprázdno nesmú žiadnom prípade prekročit'.

Ak prístroj spôsobuje zvýšenú hladinu vibrácií, pred d'alším použitím musíte odstránit' príčinu tohto javu, resp. prístroj opravit'.

■ Používajte len originálne náhradné, resp. vymenitel'né diely od výrobcu, pretože v opačnom prípade hrozí nebezpečenstvo pre používatel'a. V prípade pochybností sa obrát'te na servisné stre-disko.

■ Prístroj čistite len suchou mäkkou utierkou alebo stlačeným vzduchom.

■ V žiadnom prípade nepoužívajte ostré a/alebo drsné čistiace prostriedky.

Odstraňovanie porúch

Porucha Možná pričina Odstránenie
Príliš nízka rýchlosť, z výstupu uniká určité množstvo vzduchu.	Časti motora sú zablokované nečis-totami.	Kontrola znečistenia filtra napájania stlače-ným vzduchom.
	Napájanie stlače-ným vzduchom je príliš nízke.	Kontrola znečistenia filtra napájania stlače-ným vzduchom.
		Prístroj namažte tak, ako je to opísané v návode.
		Ak to je nevyhnutné, opakujte hore uvedené údaje.
Prístroj sa nepo-hybuje, stlačený vzduch kompletne uniká pri výstupe.	Motor je zaseknutý z dôvodu na-zhromaždeného materiálu.	Prístroj namažte tak, ako je to opísané v návode.

Likvidácia

Obal pozostáva výlučne z materiálov, ktoré neškodia životnému prostrediu. Môže sa zlikvidovať v miestnych nádobách na recyklovaný odpad.

Prístroj v žiadnom prípade nevyhadzujte do komunálneho odpadu!

Informácie o možnostiach likvidácie doslúženého prístroja dostanete na obecnej alebo mestskej správe.

b a

Obal zlikvidujte ekologicky.

Zohl'adnite označenie na rozličných obalových materiáloch a tieto prípadne zvlášť vytried'te. Obalové materiály sú označené skratkami (a) a číslicami (b) s nasledujúcim významom:

1-7: Plasty,

20-22: Papier a lepenka,

Informácie o možnostiach likvidácie vyslúženého výrobku získate od svojej obecnej alebo mestskej samosprávy.

Mazivá a čistiace prostriedky likvidujte ekologickým spôsobom. Dodržujte právne predpisy.

Zlikvidujte zvyšky mazadiel v mieste likvidácie. Zabráňte vniknutiu mazív do kanalizácie alebo vodných ciest. Nevstupujte do pôdy / pôdy. Dávajte pozor na vhodný povrch. Zlikvidujte v súlade s úradnými predpismi.

na tento prístroj máte záruku 3 roky od dátumu zakúpenia. V prípade nedostatkov tohto výrobku máte práva vyplývajúce zo zákona voči predajcovi tohto výrobku. Tieto Vaše práva vyplývajúce zo zákona nie sú obmedzené našou zárukou, uvedenou nižšie.

Záručné podmienky

Záručná doba začína plynút dátumom nákupu. Prosím, uschovajte si originálny pokladničný blok. Tento doklad slúži ako doklad o zakúpení.

Ak v priebehu troch rokov od dátumu zakúpenia tohto výrobku dôjde k chybe materiálu alebo výrobnej chybe, výrobok Vám podľa nášho uváženia bezplatne opravíme alebo vymeníme. Podmienkou tohto záručného plnenia je, že počas trojročnej lehoty sa poškodený prístroj a doklad o zakúpení (pokladničný blok) predložia so stručným popisom, v čom spočíva chyba prístroja a kedy k nej došlo.

Ak je chyba pokrytá našou zárukou, zašleme Vám späť opravený alebo nový výrobok. Opravou alebo výmenou výrobku nezačína plynút žiadna nová záručná doba.

Záručná doba a zákonné nároky na odstránenie chýb

Záručná doba sa záručným plnením nepredlíži. To platí aj pre vymenené a opravené diely. Poškodenia a chyby zistené prípadne už pri kúpe, sa musia hlásit' okamžite po vybalení. Po uplynutí záručnej doby podliehajú prípadné opravy poplatku.

Rozsah záruky

Prístroj bol starostlivo vyrobený v súlade s prísnymi smernicami kvality a pred dodaním bol svedomito preskúšaný.

Záručné plnenie sa vzt'ahuje na chyby materiálu a výrobné chyby. Táto záruka sa nevzt'ahuje na časti výrobku, ktoré sú vystavené bežnému opotrebovaniu, a preto ich možno pokladať za opotrebované die- ly alebo za poškodenia krehkých dielov, ako sú napríklad spínače, akumulátory, formy na pečenie alebo diely vyrobené zo skla.

Táto záruka zaniká v prípade poškodenia výrobku neodborným používaním alebo neodbornou údržbou. Na správne používanie výrobku sa musia presne dodržiavať všetky pokyny, uvedené v návode na obsluhu. Bezpodmienečne sa musí zabrániť použitiu alebo úkonom, ktoré sa v návode na obsluhu neodporúčajú alebo pred ktorými sa varuje.

Výrobok je určený len na súkromné použitie a nie na priemyselné používanie Záruka zaniká pri nesprávnom a neodbornom zaobchá-dzání, pri použití násilia a pri zásahoch, ktoré neboli vykonané naším autorizovaným servisom.

Vybavenie v prípade záruky

Na zaručenie rýchleho vybavenia Vašej žiadosti postupujte podľa nasledujúcich pokynov:

■ Na všetky otázky majte pripravený pokladničný doklad a číslo výrobku (napr. IAN 12345) ako doklad o nákupe.

Číslo výrobku nájdete na výrobnom štítku, gravúre, na titulnej stránke Vášho návodu na obsluhu (dole vl'avo) alebo ako nálepku na zadnej alebo spodnej strane.

Ak dôjde k funkčným poruchám alebo iným nedostatkom, kontaktujte najprv nižšie uvedené servisné oddelenie telefonicky alebo e-mailom.

Výrobok, zaevidovaný ako poruchový, môžete potom spolu s dokladom o nákupe (pokladničný blok) a uvedením popisu chyby a dátumu, kedy k nej došlo, bezplatne odoslať na adresu servisného strediska, ktorá Vám bude oznámená.

Na webových stránkach www.lidl-service.com si môžete stiahnuť tieto a mnoho d'alších príručok, videá o výrobkoch a softvéry.

Servis

Servis Slovensko

Tel. [phone]

E-Mail: [e-mail]

IAN 315475

Dovozca

Majte na pamäti, že nižšie uvedená adresa nie je adresou servisného strediska. Najprv kontaktujte uvedené servisné stredisko.

Preklad originálneho vyhlásenia o zhode

My, spoločnosť KOMPERNASS HANDELS GMBH, zodpovedná osoba za dokumentáciu: pán Semi Uguzlu, BURGSTR. 21, DE – 44867 BOCHUM, DEUTSCHLAND/NEMECKO vyhlasujeme, že tento výrobok je v súlade s nasledovnými normami, normativnymi dokumentmi a smernicami ES:

Smernica o strojových zariadeniach (2006/42/EC)

Rok výroby: 02 - 2019

Technické zmeny v zmysle d'alšieho vývoja sú vyhradené.
