Typ produktu	Kombinovaná chladnička s mrazničkou
Značka	Profilo
Model	BD2030WFNN
Rozmery (V x Š x H)	186 x 60 x 65 cm
Čistá hmotnosť	75 kg
Elektrické napájanie	220-240 V, 50 Hz
Energetická trieda	A+
Celková kapacita	300 litrov (chladnička 200 L, mraznička 100 L)
Hlavné funkcie	LED osvetlenie, nastaviteľné police, zásuvka na zeleninu, priehradka na fľaše, dverové priehradky
Typ odmrazovania	Automatické (chladnička), manuálne (mraznička)
Inštalácia	Voľne stojaca, potrebný vetrací priestor
Bežná údržba	Vnútorné čistenie mäkkou handričkou a mydlovou vodou, nepoužívať abrazívne prostriedky
Elektrická bezpečnosť	Odpojte najmenej 60 sekúnd pred akoukoľvek opravou, test VDE 0701 po zásahu
Dostupné náhradné diely	Dverové tesnenie, pánty, LED osvetlenie, police, nádoby, dverové priehradky
Opraviteľnosť (index na 10)	8/10 - Štandardizované diely, podrobné návody
Záruka	2 roky (diely a práca)
Všeobecné informácie	Návod k dispozícii vo viacerých jazykoch, technická podpora e-mailom

Často kladené otázky - BD2030WFNN Profilo

Ako vyčistiť vnútro chladničky?

Použite mäkkú handričku namočenú v teplej vode a jemnom mydle. Vyhýbajte sa abrazívnym prostriedkom, rozpúšťadlám a čistiacim prostriedkom na báze amoniaku. Opláchnite čistou vodou a osušte čistou handričkou.

Ako zmeniť smer otvárania dverí?

Zmena smeru otvárania dverí vyžaduje demontáž horného, stredného a spodného závesu. Návod na opravu podrobne popisuje kroky. Budete potrebovať Torx TX20 a plochý skrutkovač. Postupujte podľa pokynov v častiach 4.2 až 4.5.

Aká je ideálna teplota pre chladničku a mrazničku?

Odporúčaná teplota pre chladiaci priestor je 4 °C (medzi 2 a 5 °C). Pre mrazničku sa odporúča udržiavať teplotu -18 °C.

Prečo moja chladnička vydáva hluk?

Normálne zvuky môžu pochádzať z kompresora (bzučanie), cirkulácie chladiva (bublanie) alebo dilatácie materiálov (praskanie). Ak sú zvuky neobvykle hlasné, skontrolujte, či je spotrebič vyrovnaný a či sa nedotýka susedného nábytku.

Ako vymeniť tesnenie dverí?

Výmena tesnenia dverí je popísaná v časti 4.1 návodu. Odstráňte staré tesnenie vytiahnutím z drážky, potom vložte nové tesnenie začínajúc od rohov. Uistite sa, že drážka nie je poškodená. Prípadne použite fén na zmäkčenie tesnenia.

LED osvetlenie nefunguje, ako ho vymeniť?

LED osvetlenie je opraviteľné autorizovaným servisom alebo kvalifikovaným technikom. Návod (časti 4.12 až 4.14) podrobne popisuje postupy pre LED reflektor, horné a bočné osvetlenie. Vždy spotrebič odpojte pred akýmkoľvek zásahom.

Je potrebné odmrazovať mrazničku?

Tento model má automatické odmrazovanie pre chladničku, ale mraznička vyžaduje manuálne odmrazovanie, keď vrstva ľadu presiahne 5 mm. Pri odmrazovaní vyberte potraviny, odpojte spotrebič a nechajte dvere otvorené. Nepoužívajte ostré nástroje na škrabanie ľadu.

Kde nájdem náhradné diely?

Originálne náhradné diely (tesnenia, pánty, osvetlenie, police atď.) sú k dispozícii u servisu Profilo alebo u autorizovaných predajcov. Použite referenčné čísla uvedené v návode (napr. [00342013] pre ochrannú tkaninu).

Aké sú presné rozmery pre vstavanú inštaláciu?

Rozmery spotrebiča sú 186 x 60 x 65 cm (V x Š x H). Pre vstavanú inštaláciu počítajte s dodatočným priestorom 5 cm vzadu na vetranie a 2 cm na každej strane. Skontrolujte hĺbku skrinky, aby sa dvere mohli úplne otvoriť.

Spotrebič je v záruke, čo robiť v prípade poruchy?

Kontaktujte servis Profilo s uvedením referencie BD2030WFNN a dátumu nákupu. Štandardná záruka je 2 roky. Nepokúšajte sa o neautorizované opravy, mohlo by to viesť k strate záruky. Uschovajte si doklad o kúpe.

NÁVOD NA OBSLUHU BD2030WFNN Profilo

1.2.2 Symboly označujúce riziká 478

1.2.3 Štruktúra varovaní 479

Nástroje a pomôcky 481

Oprava 482

4.1 Výmena tesnenia dvierok.... 482

4.1.1 Odoberanie tesnenia dvierok 482

4.1.2 Montáž tesnenia dvierok.... 482

4.2 Výmena horného závesu dverí 485

4.2.1 Odoberanie horného závesu dvierok 485

4.3 Výmena horného závesu dvierok (dvierka s displejom) 487

4.3.1 Odoberanie horného závesu dvierok 487

4.4 Výmena prostredného závesu dverí.... 489

4.4.1 Odoberanie prostredného závesu dverí 489

4.4.2 Montáž prostredného závesu dverí 489

4.5 Výmena spodného závesu dvierok 490

4.5.1 Odoberanie spodného závesu dverí.... 490

4.5.2 Montáz spodného závesu dvierok 490

4.6 Výmena odkladacej plochy.... 491

4.6.2 Montáž odkladacej plochy 491

4.7 Výmena odkladacieho priestoru na fľaše.... 492

4.7.1 Odobratie odkladacieho priestoru na f'laše.... 492

4.7.2 Montáž odkladacieho priestoru na fl'aše 492

4.8 Výmena poličky v dvierkach.... 493

4.8.1 Odobratie poličky v dvierkach.... 493

4.8.2 Montáz poličky do dvierok.... 493

4.10 Výmena nádoby.... 495

4.10.1 Odobratie nádoby.... 495

4.11 Výmena výsuvnej nádoby.... 496

4.11.1 Odobratie výsuvnej nádoby.... 496

4.11.2 Montáž výsuvnej nádoby.... 496

4.13 Výmena horného LED svetla 498

4.13.1 Odobratie LED osvetlenia 498

4.14 Výmena bočného pásového LED svetla 500

4.14.1 Odobratie bočného pásového LED svetla 500

4.14.2 Montáž bočného pásového LED svetla 501

i O tomto dokumente

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny pre opravu pomáhajú spotrebitelovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovaní a rizík.

Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak pokyny boli dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania Význam
⚠ NEBEZPEČENSTVO	Následkom nerešpektovania varovného hlásenia je úmrtie alebo vážne zranenia.
⚠ VAROVANIE	Možným následkom nerešpektovania va-rovného hlásenia je úmrtie alebo vážne zranenia.
⚠ UPOZORNENIE	Možným následkom nerešpektovania va-rovného hlásenia sú mierne zranenia.
POZOR!	Možným následkom nerešpektovania va-rovného hlásenia je poškodenie majetku.

Tabul'ka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.

V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
	Všeobecné varovné hlásenie
	Nebezpečenstvo v súvislosti s elektrickým napátím
	Nebezpečenstvo výbuchu
	Nebezpečenstvo porezania
	Nebezpečenstvo pomliaždenia

i O tomto dokumente

Symbol označujúci riziko Význam
		Nebezpečenstvo v súvislosti s horúcimi povrchmi
		Nebezpečenstvo v súvislosti s magnetic-kým poľom
		Nebezpečenstvo v súvislosti s neionizujú-cou radiáciou

Tabulka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovaní

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.

Nasledujúci priklad znázorňuje varovanie pred zásahom elektrickým průdom pri dotyku s časťami pod napátím. Je uvedené opatrenie na predídenie nebezpečenstvu.

V tomto dokumente sa používajú nasledujúce všeobecné symboly:

Všeob. symbol Význam
	Označenie špeciálneho pokynu (textové a/alebo grafické)
	Označenie jednoduchého pokynu (len textové)

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

• Chyby pri opravách na elektrických komponentoch môžu spôsobit' zásah elektrickým prúdom!
• Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce.
  ■ Po oprave zariacfte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.
  Riziko poranenia na ostrých hranách!
  ■ Noste ochranné rukavice.
  Riziko pomliaždenia počas opravy, údržby, riešenia problémov a servisu na t'azkých a pohybujúcich sa komponentoch
  ■ Noste ochrannú obuv.
  ■ Zaistite t'ažké komponenty proti pádu.
  ■ Nesiahajte končatinami do pohybujúcich sa komponentov.
  Riziko ohrozenia bezpečnosti/funkčnosti spotrebiča!
  ■ Používajte len originálne náhradné diely.
  Riziko poškodenia elektrostaticky citlivých komponentov (ESD)!
  ■ Nedotýkajte sa modulov vrátane prípojok a vedení vodičov.

Nástroje a pomôcky

Označenie Detaily Snímky
Ochranná látka[00342013]	60 cm x 50 cm
Plochý skrutkovač Čepeľ 2,4 mm x 0,4 mm x60 mm, v sade [00341820]
Špeciálny nástroj[00342180]
Prísavný držiak[00342224]	∅50 mm
Bit Torx TX20[00340865]	6,3 mm (1/4")
Plochý skrutkovač Čepeľ 10 mm x 1,6 mm x200 mm

Oprava

4.1 Výmena tesnenia dvierok

Požiadavka:

Dvierka sú otvorené.

1. Uvoľnite tesnenie dvierok z drážky na pravom a l'avom rohu.

	Hrúbka nového tesnenia dvierok sa môže mierne odlišovat' od hrúbky starého tesnenia dvierok. Neovplyvní to zatváranie ani funkčnosť z dlhodobého hľadiska.
	Ak má váš spotrebič nastavitelné závesy alebo závesové úchytky, postupne môžete optimalizovať spôsob zatvárania.
	Malé bočné dierky v tesnení dvierok majú svoju funkciu (sú potrebné na vetranie). Nie sú výrobnou chybou.

Oprava

1. Skontrolujte poškodenie drážky na tesnenie.

1. if Ak je drážka tesnenia je poškodená.

2. Kontaktujte zákaznícky servis.

3. Mierna deformácia tesnenia dvierok je normalna a neovplyvňuje jeho funkciu. Odporůča sa vyrovnat' tesnenie pred jeho vložením do spotrebiča.

Nahrejte tesnenie dvierok použitim fénu alebo horúcej vody a manuálne ho vytvarujte.

1. Hore a dole vtlacte rohy tesnenia do drážky.

1. Jedno miesto po druhom vtlacte celé tesnenie do drážky.

4.2 Výmena horného závesu dverí

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Tvarovky z interiéru spotrebiča sú odobraté.

4.2.1 Odoberanie horného závesu dvierok

1. Spotrebič dajte na zadnú stranu.

4.2.2 Montáž horného závesu dvierok

4.3 Výmena horného závesu dvierok (dvierka s displejom)

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Tvarovky z interiéru spotrebiča sú odobraté.

4.3.1 Odoberanie horného závesu dvierok

1. Spotrebič dajte na zadnú stranu.

4.3.2 Montáž horného závesu dvierok

4.4 Výmena prostredného závesu dverí

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Požiadavka:

√ Spotrebič je odpojený od elektrického napájania.
√ Tvarovky z interiéru spotrebiča sú odobraté.
√ Horný záves dvierok je odobratý.

4.4.1 Odoberanie prostredného závesu dverí

1. Odoberte dvierka z chladiaceho priestoru (1).
2. Odskrutkujte dve skrutky (2).
3. Odoberte prostredný záves (3).

→ Prostredný záves je odobratý.

4.4.2 Montáž prostredného závesu dverí

4.5 Výmena spodného závesu dvierok

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Tvarovky z interiéru spotrebiča sú odobraté.
√ Horný záves je odobratý.

√ Prostredný záves je odobratý.

4.5.1 Odoberanie spodného závesu dverí

1. Odoberte dvierka z mraziaceho priestoru (1).
2. Odskrutkujte skrutku (2).
3. Otočením vyberte spodný záves (3).
4. Odoberte spodný záves (4).

Spodný záves dvierok je odobratý.

4.5.2 Montáž spodného závesu dvierok

4.6 Výmena odkladacej plochy

Požiadavka:

Dvierka sú otvorené.

Odkladacia plocha je odobratá.

4.6.2 Montáž odkladacej plochy

4.7 Výmena odkladacieho priestoru na fl'aše

Požiadavka:

Dvierka sú otvorené.

4.7.1 Odobratie odkladacieho priestoru na fl'aše

- Vytiahnite odkladací priestor na fl'aše.

4.8 Výmena poličky v dvierkach

Požiadavka:

Dvierka sú otvorené.

4.8.1 Odobratie poličky v dvierkach

▶ Poličku v dvierkach zodvihnite smerom nahor.

Dvierka sú otvorené.

4.9.1 Odobratie nádoby na zmrazené potraviny

1. Úplne vytiahnite nádobu na zmrazené potraviny (1).
2. Odoberte nádobu na varené potraviny (2).

Dvierka sú otvorené.

4.10.1 Odobratie nádoby

1. Vyberte spodnú nádobu chladničky (1).
2. Vyberte hornú nádobu chladničky (2).

Nádoby sú odstránené.

4.11 Výmena výsuvnej nádoby

Požiadavka:

Dvierka sú otvorené.

4.11.1 Odobratie výsuvnej nádoby

1. Úplne vytiahnite vysúvatelnú nádobu (1).
2. Odoberte výsuvnú nádobu (2).

4.11.2 Montáž výsuvnej nádoby

Špeciálny nástroj [00342180]

Vo výbave vášho spotrebiča je bezúdržbové LED svetlo. Tieto svetlá môže opravovať len zákaznícky servis alebo oprávnený technik!

NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

- Elektrické diely má opravovat kvalifikovný elektrikár. - Po oprave zariadte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napátim!

Umrtie v dôsledku zásahu elektrickým prúdom ► Odpojte spotrebiče od elektrického zdroja aspoň 60 sekúnd pred začiatkom opráv.

UPOZORNENIE

Ostré hrany!

Rezné poranenia

▶ Noste ochranné rukavice.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
Dvierka sú otvorené.

1. Na vytiahnutie bodového LED svetla použite špeciálny nástroj (1).

4.13 Výmena horného LED svetla

Špeciálne nástroje:

Plochý skrutkovač Čepel' 2,4 mm x 0,4 mm x 60 mm, v sade [00341820]

Tieto svetlá môže opravovat' len zákaznícky servis alebo oprávnený technik!

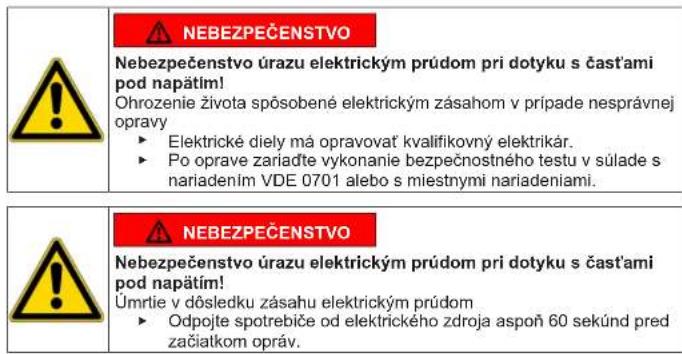

NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

Po oprave zariadte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím!

Úmrtie v dôsledku zásahu elektrickým prúdom

Odpojte spotrebiče od elektrického zdroja aspoň 60 sekúnd pred začiatkom opráv.

UPOZORNENIE

Ostré hrany!

Rezné poranenia

▶ Noste ochranné rukavice.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
Dvierka sú otvorené.
√ Horné tvarovky z interiéru sú odobraté.

4.13.1 Odobratie LED osvetlenia

1. Posuňte LED svetlo na ľavú stranu.

4.13.2 Montáž horného LED svetla

4.14 Výmena bočného pásového LED svetla

Špeciálne nástroje:

Prísavný držiak ∅50 mm [00342224]

Vo výbave vášho spotrebiča je bezúdržbové LED svetlo. Tieto svetlá môže opravovať len zákaznícky servis alebo oprávnený technik!

NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

Elektrické diely má opravovat kvalifikovný elektrikár.
Po oprave zariadte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napátim!

Umrtie v dôsledku zásahu elektrickým prúdom

- Odpojte spotrebiče od elektrického zdroja aspoň 60 sekúnd pred začiatkom opráv.

UPOZORNENIE

Ostré hrany!

Rezné poranenia

▶ Noste ochranné rukavice.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
Dvierka sú otvorené.
Poličky chladiaceho priestoru sú odobraté.

4.14.1 Odobratie bočného pásového LED svetla

1. Nalepte prisavný držiak na hornú tretinu bočného pásového LED svetla.

1. Potiahnite prisavný držiak dopredu s bočným pásovým LED svetlom jedným otočným pohybom.

1. Odpojte elektrické pripojenie bočného pásového LED svetla. Bočné pásové LED svetlo je odobraté.

4.14.2 Montáž bočného pásového LED svetla

1. Pripojte elektrické pripojenie bočného pásového LED svetla.
2. Pripevnite bočné pásové LED svetlo na svoje miesto na stene priestoru (háčiky zacvaknú).
   Bočné pásové LED svetlo je namontované.
