Reparatur Hinweise - Kühl- und Gefrierkombination

Zu diesem Dokument 228

1.1 Wichtige Hinweise: 228
1.1.1 Zweck 228

1.2 Zeichenerklärung.... 228

1.2.1 Gefahrenstufen 228

1.2.2 Gefahrensymbole 228

1.2.3 Struktur der Warnhinweise.... 229

1.2.4 Allgemeine Symbole 229

Sicherheit...... 230

2.1 Allgemeine Sicherheitshinweise 230

2.1.1 Alle Hausgeräte 230

Werkzeuge und Hilfsmittel.... 231

Instandsetzen 232

4.1 Austauschen der Türdichtung.... 232

4.1.1 Ausbauen der Türdichtung 232

4.1.2 Einbauen der Türdichtung 232

4.2 Austauschen des oberen Türscharniers 235

4.2.1 Ausbauen des oberen Türscharmiers.... 235

4.2.2 Einbauen des oberen Türscharniers.... 236

4.3 Austauschen des oberen Türscharniers (Tür mit Anzeige) 237

4.3.1 Ausbauen des oberen Türscharmiers.... 237

4.3.2 Einbauen des oberen Türscharniers.... 238

4.4 Austauschen des mittleren Türscharniers.... 239

4.4.1 Ausbauen des mittleren Türscharniers 239

4.4.2 Einbauen des mittleren Türscharniers 239

4.5 Austauschen des unteren Türscharniers 240

4.5.1 Ausbauen des unteren Türscharniers.... 240

4.5.2 Einbauen des unteren Türscharriers.... 240

4.6 Austauschen der Ablage 241

4.6.1 Ausbauen der Ablage 241

4.6.2 Einbauen der Ablage 241

4.7 Austauschen der Flaschenablage 242

4.7.1 Ausbauen der Flaschenablage 242

4.7.2 Einbauen der Flaschenablage 242

4.8 Austauschen des Türabstellers 243

4.8.1 Ausbauen des Türabstellers.... 243

4.8.2 Einbauen des Türabstellers.... 243

4.9 Austauschen des Gefriergutbehälters.... 244

4.9.1 Ausbauen des Gefriergutbehälters 244

4.9.2 Einbauen des Gefriergutbehälters 244

4.10 Austauschen des Behälters 245

4.10.1 Ausbauen des Behälters 245

4.10.2 Einbauen des Behälters.... 245

4.11 Austauschen des ausziehbaren Behälters 246

4.11.1 Ausbauen des ausziehbaren Behälters 246

4.11.2 Einbauen des ausziehbaren Behälters.... 246

4.12 Austauschen des LED-Strahlers 247

4.12.1 Ausbauen des LED-Strahlers 247

4.12.2 Einbauen des LED-Strahlers 247

4.13 Austauschen des LED-Oberlichts.... 248

4.13.1 Ausbauen der LED-Beleuchtung 248

4.13.2 Einbauen des LED-Oberlichts 249

4.14 Austauschen der seitlichen LED-Beleuchtung.... 250

4.14.1 Ausbauen der seitlichen LED-Beleuchtung 250

4.14.2 Einbauen der seitlichen LED-Beleuchtung 251

Zu diesem Dokument

1.1 Wichtige Hinweise:

1.1.1 Zweck

Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.

Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.

1.2 Zeichenerklärung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.

Gefahrenstufe Bedeutung
GEFAHR	Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen.
WARNUNG	Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen.
VORSICHT	Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Warnhinweises kann zu Sachschäden führen.

Tabelle 1: Gefahrenstufen

1.2.2 Gefahrensymbole

Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.

In diesem Dokument werden folgende Gefahrensymbole verwendet:

Gefahrensymbol Bedeutung
		Allgemeiner Warnhinweis
		Gefahr durch elektrische Spannung
		Gefahr durch Explosion
		Gefahr von Schnittverletzungen
		Gefahr von Quetschverletzungen

Zu diesem Dokument

Gefahrensymbol Bedeutung
		Gefahr durch heiße Oberflächen
		Gefahr durch starkes Magnetfeld
		Gefahr durch nicht ionisierende Strahlung

Tabelle 2: Gefahrensymbole

1.2.3 Struktur der Warnhinweise

Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.

GEFAHR

Art und Quelle der Gefahr!

Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises.

▶ Maßnahmen und Verbote zur Vermeidung der Gefahr.

Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

1.2.4 Allgemeine Symbole

In diesem Dokument werden folgende allgemeine Symbole verwendet:

Allg. Symbol Bedeutung
	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
	Kennzeichnung eines einfachen (nur Text) Tipps

Allg. Symbol Bedeutung
[00142]		Kennzeichnung eines Links zu einer Videoanleitung
[00143]		Kennzeichnung erforderlicher Werkzeuge
[00145]		Kennzeichnung erforderlicher Voraussetzungen
[00146]		Kennzeichnung einer Bedingung (Wenn ..., dann ...)
[00147]		Kennzeichnung eines Ergebnisses
[Start]	Kennzeichnung einer Taste oder Schaltfläche
[00123456]	Kennzeichnung einer Materialnummer
Status	Kennzeichnung eines angezeigten Textes / Fensters (im Gerätedisplay)

Tabelle 3: Allgemeine Symbole

Sicherheit

2.1 Allgemeine Sicherheitshinweise

2.1.1 Alle Hausgeräte

Stromschlaggefahr durch spannungsführende Teile!

■ Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr!
Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen.
- Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länder-spezifischen Vorschriften durchgeführt werden.

Verletzungsgefahr durch scharfe Kanten!

■ Schutzhandschuhe tragen.

Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und Servicearbeiten durch schwere sich bewegende Bauteile

■ Schutzhandschuhe tragen.
■ Schwere Bauteile gegen Herabfallen sichern.
■ Körperteile nicht in sich bewegende Bauteile stecken.

Gefährdung der Gerätesicherheit/-funktion!

■ Ausschließlich Originalersatzteile verwenden.

Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)!

■ Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.

Werkzeuge und Hilfsmittel

Bezeichnung Details Bilder
Schulztuch[00342013]	60 cm x 50 cm
Schlitzschrauben-dreher	Klinge 2,4 mm x 0,4 mm x 60 mm, im Set [00341820]
Spezialwerkzeug[00342180]
Saugnapf[00342224]	∅50 mm
Torx-Bit TX20[00340865]	6,3 mm (1/4")
Schlitzschrauben-dreher	Klinge 10 mm x 1,6 mm x 200 mm

Instandsetzen

4.1 Austauschen der Türdichtung

Voraussetzung:

Die Tür ist offen.

4.1.1 Ausbauen der Türdichtung

1. Die Türdichtung aus der Kerbe in der rechten und linken Ecke lösen.

1. Die Türdichtung aus der Kerbe herausziehen.

Die Türdichtung ist entfernt.

4.1.2 Einbauen der Türdichtung

	Die Dicke neuer Türdichtungen kann geringfügig von der Dicke alter Türdichtungen abweichen. Dies hat auf das Schließverhalten und die langfristige Funktion keinen Einfluss.
	Wenn das Gerät mit einstellbaren Scharnieren oder Scharnierbefestigungen ausgestattet ist, kann das Schließverhalten anschließend optimiert werden.
	Die kleinen seitlichen Löcher in der Türdichtung haben eine wichtige Funktion (für Lüftung erforderlich). Es handelt sich hierbei nicht um Produktionsfehler.

Instandsetzen

1. Die Dichtungskerbe auf Beschädigungen überprüfen.

1. ⑨ Wenn die Dichtungskerbe beschädigt ist: - Den Kundendienst kontaktieren.

3.

Leichte Deformationen der Türdichtung sind normal und beeinträchtigen nicht die Funktion. Es wird empfohlen, die Türdichtung vor dem Einsetzen in das Gerät zu begradigen.

Die Türdichtung mit einem Haartrockner oder mit heißem Wasser erwärmen und von Hand in die richtige Form bringen.

1. Die Dichtungsecken oben und unten in die Kerbe drücken.

1. Die gesamte Dichtung Stück für Stück in die Kerbe drücken.

Die Türdichtung ist eingebaut.

Instandsetzen

4.2 Austauschen des oberen Türscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

WARNING Schwere, unhandliche Geräte! Rücken- und Muskelverletzungen Der Ausbau der Gerätetür durchgeführt werden. Zum Bewegen des Geräts Nur geeignete Werkzeuge

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Innenausstattungsteile des Geräts sind entfernt.

4.2.1 Ausbauen des oberen Türscharniers

1. Das Gerät auf die Rückseite legen.

1. 1. Auf beide Seiten der oberen Scharnierabdeckung Druck ausüben (1).

2. Die obere Scharnierabdeckung abziehen (2).

3. Die Schamierabdeckung drehen (3).
4. Die obere Scharnierabdeckung entfernen (4).
5. Die beiden Schrauben herausschrauben (5).
6. Das obere Schamier entfernen (6).

Das obere Scharnier ist entfernt.

4.2.2 Einbauen des oberen Türscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.3 Austauschen des oberen Türscharniers (Tür mit Anzeige)

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

WARNING

Schwere, unhandliche Geräte!

Rücken- und Muskelverletzungen

Der Ausbau der Gerätetür sollte nur von geschulten Spezialisten durchgeführt werden.
Zum Bewegen des Geräts sind zwei Personen erforderlich.
- Nur geeignete Werkzeuge und Vorrichtungen verwenden.

VORSICHT

Scharfe Kanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

WARNING

Wegrutschen des gekippten Gerätes!

Knochenbrüche / Quetschungen

▶ Gerät gegen Wegrutschen sichern.

VORSICHT

Risiko herabfallender Teile durch gelöste Schrauben!

Verletzungsgefahr durch herabfallende Teile.

Die Komponenten gegen Herunterfallen sichern.

ACHTUNG

Risiko herabfallender Teile durch gelöste Schrauben!

Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen im Haushalt des Kunden, z. B. des Bodens.

Die Komponenten gegen Herunterfallen sichern.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur

Elektroteile sollten von eine Elektrofachkraft repariert werden.
Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Innenausstattungsteile des Geräts sind entfernt.

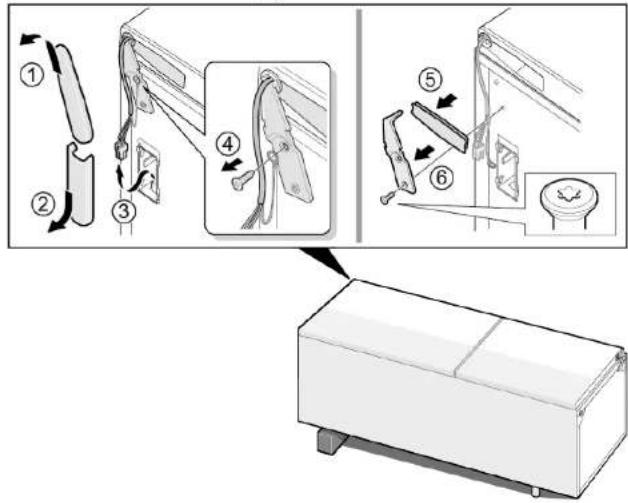

4.3.1 Ausbauen des oberen Türscharniers

1. Das Gerät auf die Rückseite legen.

1. 1. Die obere Scharnierabdeckung entfernen (1).

2. Die Kabelboxabdeckung entfernen (2).

3. Den elektrischen Anschluss trennen (3).
4. Die Erdanschlussschraube herausschrauben (4).
5. Den Kabelschutz entfernen (5).
6. Die Schraube herausschrauben (6).

Das obere Scharnier ist entfernt.

4.3.2 Einbauen des oberen Türscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.4 Austauschen des mittleren Türscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

WARNING Schwere, unhandliche Geräte! Rücken- und Muskelverletzungen ► Der Ausbau der Gerätetür durchgeführt werden. ► Zum Bewegen des Geräts ► Nur geeignete Werkzeuge

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Innenausstattungsteile des Geräts sind entfernt.
Das obere Türscharnier ist entfernt.

4.4.1 Ausbauen des mittleren Türscharniers

▶ 1. Die Kühlraumtür entfernen (1).
2. Die beiden Schrauben herausschrauben (2).
3. Das mittlere Scharnier entfernen (3).

Das mittlere Scharnier ist entfernt.

4.4.2 Einbauen des mittleren Türscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.5 Austauschen des unteren Türscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

WARNING Schwere, unhandliche Geräte! Rücken- und Muskelverletzungen Der Ausbau der Gerätetür durchgeführt werden. Zum Bewegen des Geräts Nur geeignete Werkzeuge

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Innenausstattungsteile des Geräts sind entfernt.
Das obere Scharnier ist entfernt.

Das mittlere Scharnier ist entfernt.

4.5.1 Ausbauen des unteren Türscharniers

1. Die Gefrierraumtür entfernen (1).
2. Die Schraube herausschrauben (2).
3. Das untere Scharnier nach außen drehen (3).
4. Das untere Scharnier entfernen (4).

Das untere Türscharnier ist entfernt.

4.5.2 Einbauen des unteren Türscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.6 Austauschen der Ablage

Voraussetzung:

√ Die Tür ist offen.

4.6.1 Ausbauen der Ablage

Die Ablage herausziehen.

Die Ablage ist entfernt.

4.6.2 Einbauen der Ablage

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.7 Austauschen der Flaschenablage

Voraussetzung:

√ Die Tür ist offen.

4.7.1 Ausbauen der Flaschenablage

Die Flaschenablage herausziehen.

Die Flaschenablage ist entfernt.

4.7.2 Einbauen der Flaschenablage

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.8 Austauschen des Türabstellers

Voraussetzung:

√ Die Tür ist offen.

4.8.1 Ausbauen des Türabstellers

▶ Den Türabsteller anheben.

Der Türabsteller ist entfernt.

4.8.2 Einbauen des Türabstellers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.9 Austauschen des Gefriergutbehälters

Voraussetzung:

√ Die Tür ist offen.

4.9.1 Ausbauen des Gefriergutbehälters

1. Den Gefriergutbehälter vollständig herausziehen (1).
2. Den Gefriergutbehälter entfernen (2).

Der Gefriergutbehälter ist entfernt.

4.9.2 Einbauen des Gefriergutbehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.10 Austauschen des Behälters

Voraussetzung:

√ Die Tür ist offen.

4.10.1 Ausbauen des Behälters

1. Den unteren Kühlschrankbehälter entnehmen (1).
2. Den oberen Kühlschrankbehälter entnehmen (2).

Die Behälter sind entfernt.

4.10.2 Einbauen des Behälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.11 Austauschen des ausziehbaren Behälters

Voraussetzung:

√ Die Tür ist offen.

4.11.1 Ausbauen des ausziehbaren Behälters

1. Den ausziehbaren Behälter vollständig herausziehen (1).
2. Den ausziehbaren Behälter entfernen (2).

Der ausziehbare Behälter ist entfernt.

4.11.2 Einbauen des ausziehbaren Behälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.12 Austauschen des LED-Strahlers

Spezielle Hilfsmittel:

Spezialwerkzeug [00342180]

Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur

▶ Elektroteile sollten von eine Elektrofachkraft repariert werden.

Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

VORSICHT

Scharfe Kanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Tür ist offen.

4.12.1 Ausbauen des LED-Strahlers

1. Den LED-Strahler mithilfe von Spezialwerkzeug herausziehen (1).

1. Die elektrischen Anschlüsse des LED-Strahlers abziehen.

Der LED-Strahler ist entfernt.

4.12.2 Einbauen des LED-Strahlers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.13 Austauschen des LED-Oberlichts

Spezielle Hilfsmittel:

Schlitzschraubendreher Klinge 2,4 mm x 0,4 mm x 60 mm, im Set [00341820]

Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!

GEFAHR Stromschlaggefahr durch span Lebensgefahr durch Stromschlag ► Elektroteile sollten von eine ► Nach der Reparatur muss VDE 0701 oder länderspez den.

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Tür ist offen.
√ Die oberen Innenausstattungsteile sind entfernt.

4.13.1 Ausbauen der LED-Beleuchtung

1. Die LED-Beleuchtung nach links schieben.

Der elektrische Anschluss der LED-Beleuchtung ist getrennt.

1. Die Haken der LED-Beleuchtung lösen.

1. Die LED-Beleuchtung nach vorn entnehmen.

Die LED-Beleuchtung ist entfernt.

4.13.2 Einbauen des LED-Oberlichts

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.14 Austauschen der seitlichen LED-Beleuchtung

Spezielle Hilfsmittel:

Saugnapf ∅50 mm [00342224]

Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur

Elektroteile sollten von eine Elektrofachkraft repariert werden.

Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

VORSICHT

Scharfe Kanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Tür ist offen.
√ Die Kühlraumablagen sind entfernt.

4.14.1 Ausbauen der seitlichen LED-Beleuchtung

1. Den Saugnapf im oberen Drittel der seitlichen LED-Beleuchtung befestigen.

1. Die seitliche LED-Beleuchtung mit dem Saugnapf in einer Drehbewegung nach vorn abziehen.

1. Den elektrischen Anschluss der seitlichen LED-Beleuchtung trennen. Die seitliche LED-Beleuchtung ist entfernt.

4.14.2 Einbauen der seitlichen LED-Beleuchtung

1. Den elektrischen Anschluss der seitlichen LED-Beleuchtung herstellen.
2. Die seitliche LED-Beleuchtung an der entsprechenden Position an der Kühlraumwand montieren (Haken einrasten).
   Die seitliche LED-Beleuchtung ist eingebaut.

2021-03-10_9001631455 Copyright by BSH Hausgeräte GmbH Strona 404 z 601

2021-03-10_9001631455 Copyright by BSH Hausgeräte GmbH Strona 415 z 601

2021-03-10_9001631455 Copyright BSH Hausgeräte GmbH Pagina 460 de la 601

4.2.1 Demontarea balamalei de sus a uşii

2021-03-10_9001631455 Copyright BSH Hausgeräte GmbH Pagina 464 de la 601

2021-03-10_9001631455 Copyright BSH Hausgeräte GmbH Pagina 465 de la 601
