NÁVOD NA OBSLUHU OKP 9655 S AMICA

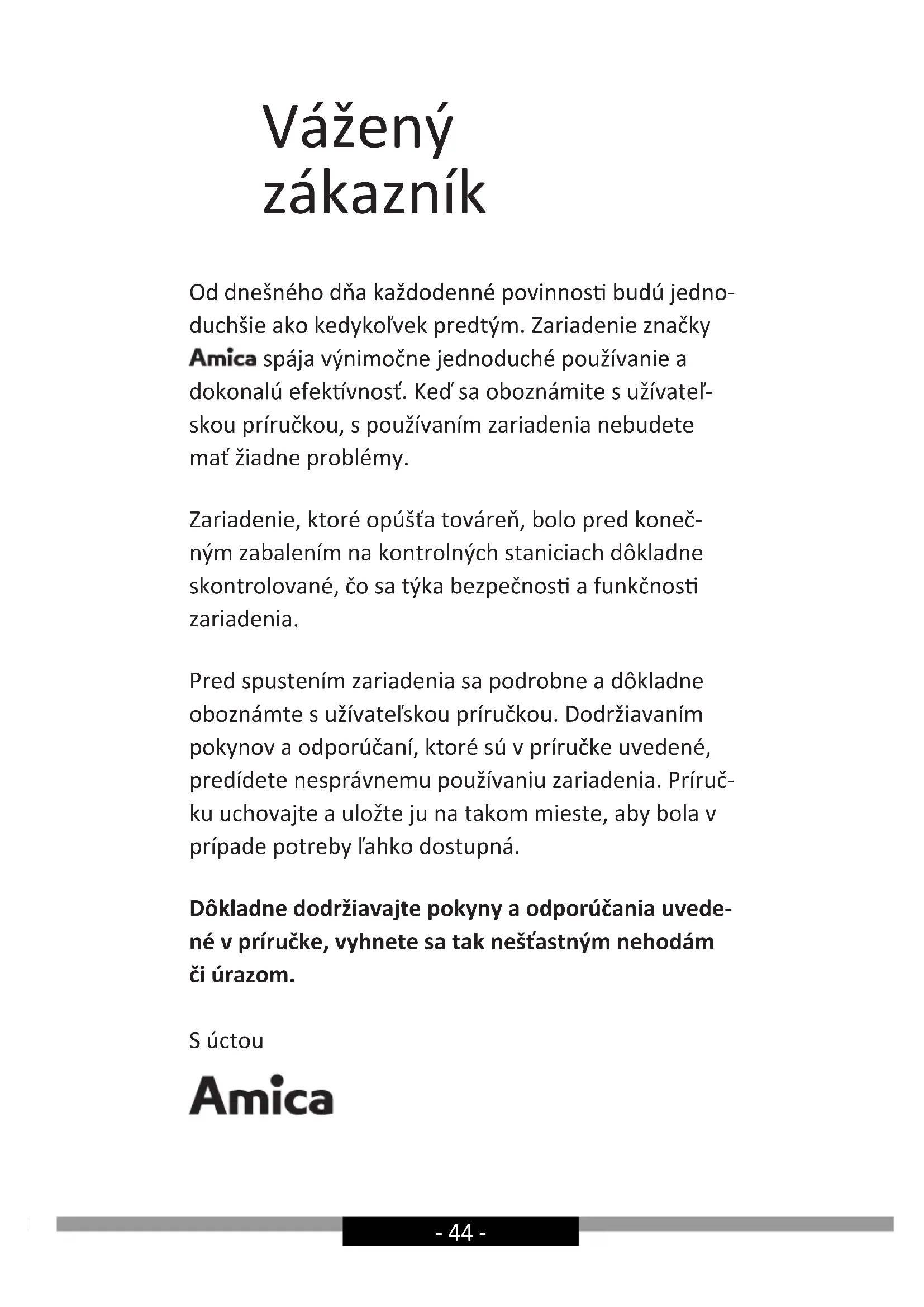

• směrnice RoHS 2011/65/EC a proto byl spotřebič označen a také bylo pro něho vystaveno prohlášení o shodě poskytované orgánům pro dohled nad trhem.- 44 - Vážený zákazník Od dnešného dňa každodenné povinnos budú jedno- duchšie ako kedykoľvek predtým. Zariadenie značky spája výnimočne jednoduché používanie a dokonalú efekvnosť. Keď sa oboznámite s užívateľ- skou príručkou, s používaním zariadenia nebudete mať žiadne problémy. Zariadenie, ktoré opúšťa továreň, bolo pred koneč- ným zabalením na kontrolných staniciach dôkladne skontrolované, čo sa týka bezpečnos a funkčnos zariadenia. Pred spustením zariadenia sa podrobne a dôkladne oboznámte s užívateľskou príručkou. Dodržiavaním pokynov a odporúčaní, ktoré sú v príručke uvedené, predídete nesprávnemu používaniu zariadenia. Príruč- ku uchovajte a uložte ju na takom mieste, aby bola v prípade potreby ľahko dostupná. Dôkladne dodržiavajte pokyny a odporúčania uvede- né v príručke, vyhnete sa tak nešťastným nehodám či úrazom. S úctou- 45 -

• Odsávač používajte iba po prečítaní tohto návo- du!

• Zariadenie je určené iba na domáce, neprofesio- nálne použitie.

• Výrobca si vyhradzuje právo na vykonávanie zmien, ktoré neovplyvňujú fungovanie zariade- nia.

• Výrobca nezodpovedá za prípadné škody alebo požiare spôsobené zariadením následkom nedo- držiavania pokynov a odporúčaní, ktoré sú uve- dené v tejto príručke.

• Kuchynský odsávač sa používa na odstraňovanie (odsávanie) kuchynských pár. Nepoužívajte ho na iné účely.

• Odsávač, ktorý funguje v režime odsávania, pripojte k príslušnému ventilačnému potrubiu (nepripájajte ku komínovým, dymovým alebo spalinovým potrubiam, ktoré sú v prevádzke). Odsávač vyžaduje inštaláciu potrubia, ktoré od- vádza vzduch smerom von z miestnosti. Dĺž- ka potrubia (najčastejšie rúra Ø 120 alebo 150 mm) nesmie byť dlhšia ako 4-5 m. Potrubie od- vádzajúce vzduch sa musí používať aj v prípade teleskopických a vstavaných odsávačov používa- ných v režime pohlcovania

• Odsávač, ktorý je nastavený režime pohlcova- nia, vyžaduje inštaláciu ltra s aktívnym uhlím. V tomto prípade sa nevyžaduje inštalácia potru- bia odvádzajúceho vzduch von, odporúča sa však montáž usmerňovača prúdu vzduchu (iba komí- nové odsávače).

• Odsávač má nezávislé osvetlenie a tiež odťahový ventilátor s možnosťou nastaviť jednu z niekoľ- kých rýchlostí otáčania.- 46 -

• V závislosti na verzii zariadenia je odsávač urče- ný na trvale pripevnenie na zvislú stenu nad ply- novým alebo elektrickým sporákom (komínové a univerzálne odsávače); na strop nad plynovým alebo elektrickým sporákom (ostrovné odsáva- če); na zvislú stenu v zabudovanom nábytku nad plynovým alebo elektrickým sporákom (telesko- pické a vstavané odsávače). Pred inštaláciou sa uistite, či konštrukcia steny / stropu je dostatoč- ná na udržanie odsávača. Niektoré modely odsá- vačov sú veľmi ťažké.

• Výška inštalácie zariadenia nad elektrickou var- nou doskou je uvedená v liste výrobku (technickej špecikácii zariadenia). Ak je v montážnej príruč- ke plynových zariadení uvedená väčšia vzdiale- nosť, musí to byť pri montáž zohľadnené (obr. 1).

• Pod kuchynským odsávačom nenechávajte otvo- rený oheň, pri vyberaní riadu z horáku nastavte minimálny plameň. Vždy skontrolujte, či plameň nepresahuje poza riad, pretože to spôsobuje ne- žiaduce straty energie a nebezpečnú koncentrá- ciu tepla.

• Jedlá pripravované na tuku/oleji musia byť pod stálym dohľadom, pretože nahriaty olej/tuk sa môže ľahko zapáliť.

• Pred každou manipuláciou, napr. čistenie, výme- na ltra alebo pred začatím servisných prác, od- sávač pár sa musí odpojiť od elektrického napä- tia.

• Protitukový lter do kuchynského odsávača sa musí čistiť minimálne raz mesačne, keďže zachy- tený tuk je ľahko horľavý.

• Ak sa v miestnosti, okrem odsávača, využívajú iné zariadenia s neelektickým spaľovaním (napr. pece na tekuté palivo, prietokové ohrievače), musí sa zabezpečiť dostatočné vetranie (prísun vzdu- chu). Bezpečné používanie je možné vtedy, ak pri súčasnom používaní odsávača a iných zariadení,- 47 - ktoré spotrebúvajú vzduch v danej miestnosti, na mieste používania týchto zariadení je podtlak maximálne 0,004 milibaru (tieto požiadavky sa nemusia splniť v prípade, ak sa odsávač používa v režime pohlcovača pár).

• Odsávač sa nesmie používať ako plocha na opie- ranie osôb, ktoré sú v kuchyni.

• Odsávač často čistite, tak z vonku ako aj z vnútra (MINIMÁLNE RAZ MESAČNE), pričom dodržiavaj- te pokyny uvedené v tejto príručke. V prípade nedodržiavania zásad týkajúcich sa čistenia od- sávača, ako aj výmeny ltrov, hrozí riziko vzniku požiaru.

• Ak bude napájací kábel bude poškodený, musí byť vymenený v špecializovanom servise.

• Zabezpečte možnosť odpojenia zariadenia od el. napätia vytiahnutím zástrčky z el. zásuvky, alebo vypnutím dvojpólového vypínača.

• Toto zariadenie nie je prispôsobené k používaniu osobami (v tom deťmi)s obmedzenou fyzickou, zmyslovou alebo psychickou schopnosťou alebo osobami s nedostatočnými skúsenosťami a zna- losťami zariadenia, iba ak je uskutočňované pod dohľadom alebo v súlade s návodom používania zariadenia, odovzdanom osobami odpovedajúci- mi za ich bezpečnosť.

• Venujte mimoriadnu pozornosť tomu, aby spotre- bič nepoužívali deti ponechané bez dozoru.

• Dávajte pozor, aby sa obalové materiály (polye- tylénové vrecká, kúsky polystyrénu atď.) nedo- stali do rúk deťom.

• Pred pripojením odsávača k sieťovému napájaniu vždy skontrolujte, či bol napájací kábel správne- 48 - nainštalovaný a či NEBOL pritlačený odsávačom počas montážnych prác. Zariadenie nepripájajte k el. napätiu predtým, než úplne skončíte montáž zariadenia.

• Odsávač sa nesmie používať bez namontovaných hliníkových protitukových ltrov.

• Pod odsávačom sa v žiadnom prípade nesmú pri- pravovať jedlá s použitím otvoreného ohňa (am- bovanie). Je to prísne zakázané.

• Čo sa týka dodržiavania požadovaných technic- kých a bezpečnostných prostriedkov a pokynov týkajúcich sa odvádzania spalín, bezpodmieneč- ne dodržujte platné miestne predpisy a normy.

• V prípade, ak skrutky, ako aj montážne a upev- ňujúce prvky nebudú správne (v súlade s touto príručkou) dotiahnuté (upevnené), hrozí riziko úrazu, či dokonca smrti.

• Visiace odsávače fungujú iba v režime pohlcova- nia pachov.

• POZOR! Chýbajúca inštalácia upevňovacích skru- tiek alebo prostriedkov v súlade s týmito pokyn- mi môže spôsobiť úraz elektrickým prúdom.- 49 - ROZBALENIE Zariadenie je chránené pred poško- dením počas prepravy. Prosíme Vás, aby ste po vybalení zariadenia zlik- vidovali obalové materiály spôsobom neohrozujúcim životné prostredie. Všetky materiály použité na zabalenie sú neškodné pre životné prostredie, sú 100% recyklovateľné a sú označe- né príslušným symbolom. Pozor! Dávajte pozor, aby sa obalové materiály (polyetylénové vrecká, kúsky polystyrénu atď.) ne- dostali do rúk deťom.

LIKVIDÁCIA ZARIADENÍ

Toto zariadenie je označené v súlade s Európskou smernicou 2012/19/ES. Ten- to symbol informuje, že toto zariadenie sa po opotrebovaní (skončení používania) nesmie vyhodiť do komunálneho odpadu. Užívateľ je povinný zariadenie odovzdať v zbernom mieste opotrebovaných elek- trických a elektronických zariadení. Sub- jekty, ktoré sa zaoberajú spracovaním opotrebova- ných zariadení, tzn. miestne zberné miesta, obchody alebo jednotky štátnej správy, vytvárajú príslušný systém, ktorý každému umožňuje odovzdať takéto zariadenia. Správny postup pri likvidácii elektrického a elektro- nického zariadenia predchádza negatívnemu vplyvu škodlivých pre ľudské zdravie a životné prostredie konzekvencií, ktoré vyplývajú z prítomnosti nebez- pečných častí ako aj nesprávneho skladovania a re- cyklácie takýchto zariadení.- 50 - POUŽÍVANIE Ovládanie odsávača Ovládací panel odsávača je zobrazený na obr. 4, na pripomenutie je uve- dený aj nižšie:

1- Snímač pohybu určený na zapínanie /

vypínanie osvetlenia

2- Snímač pohybu určený na zmenu

rýchlosti zariadenia Ovládací panel má niekoľko snímačov. Ich funkcie sú opísané nižšie:

4- Snímač zmeny rýchlosti o jednu úro-

5- Snímač zmeny rýchlosti o jednu úro-

Dostupné rýchlosti motora (odsávania):

• Najnižšia rýchlosť (1). Túto rýchlosť používajte, keď sa nevytvára príliš veľa pary.

• Stredné rýchlosti (2 až 3). Túto rýchlosť používajte, keď sa vytvá- ra stredne veľké množstvo pary, napr. pri varení niekoľkých jedál súčasne.

• Režim Turbo ( )- Túto rýchlosť používajte, keď sa vytvára veľké množstvo pary, napr. pri vyprážaní či grilovaní. Rýchlosti môžete meniť snímačom a .- 51 - Pozor! Režim Turbo je aktívny iba 5 minút (bodka na displej bliká), potom sa rýchlosť automaticky zníži o jednu úroveň. Režim Turbo má obmedzený celkový čas neustáleho používania; ak režim Turbo spustíte viackrát po sebe, môžete ho používať maximálne počas 30 minút (do tohto limitu sa započítavajú aj všetky prestávky medzi jednotlivými spusteniami režimu Turbo trvajúce maximálne 5 minút). Keď sa vyčer- pá tento limit, režim Turbo bude dočasne nedostupný – nemôžete ho spustiť počas nasledovných 30 minút; v tomto čase môžete používať maximálne rýchlosť 3. Keď je spustená nejaká rýchlosť, turbínu spustíte viacnásobným stlače- ním snímača , až kým sa na displeji nezobrazí , alebo stlačte sní- mač . Stlačte snímač , zapne sa dolné osvetlenie. Stlačte snímač opäť, dolné osvetlenie zhasne a zasvieti iba dekorač- né osvetlenie. Stlačte snímač opäť, osvetlenie sa vypne. Stlačte a na cca 2 sekundy podržte snímač , zapne sa dolné aj deko- račné osvetlenie. Časovač (oneskorené vypnutie odsávania) Táto funkcia je určená na nastavenie oneskoreného vypnutia odsá- vania. Funkcia je vhodná napr. vtedy, keď chcete po skončení varenia odsať všetky pary (zápach) z miestnosti. Môžete nastaviť 5, 10 alebo 15 minút oneskorenia. Keď chcete spustiť funkciu oneskorenia, keď je spustené odsávanie, na ľubovoľnej rýchlosti, jedenkrát sa dotknite snímača . Snímač začne blikať a na displeji sa zobrazí . Teraz mô- žete snímačom a vybrať čas, po uplynutí ktorého sa má zariade- nie automaticky vypnúť; aktuálne nastavenie sa zobrazuje na displeji; symboly majú nasledovný význam: Na displeji Trvanie oneskorenie [min.]

Keď sa na displeji zobrazí požadovaná hodnota (podľa vyššie uvede- nej tabuľky), potvrďte nastavenie stlačením snímača . Na displeji sa pri čísle aktuálnej rýchlosti zobrazí blikajúca bodka, a snímač bude blikať. Keď chcete funkciu oneskoreného vypnutia deaktivovať, v ľu- bovoľnej chvíli opäť stlačte snímač , následne snímač a bodka pri rýchlosti prestanú blikať.- 52 - Ovládanie gestami Keď zariadenie pripojíte k el. napätiu, funkcia ovládania gestami je ak- tívna, čo signalizuje podsvietený snímač na ovládanie gestami . Keď chcete funkciu ovládania gestami deaktivovať, stlačte snímač . Keď chcete opäť aktivovať funkciu ovládania gestami, znovu stlačte snímača

Pomocou gest môžete nastavovať rýchlosť turbíny odsávača a osvetle- nie. Keď je aktívna funkcia ovládania gestami, zariadenie stále môžete ovládať tradičným spôsobom použitím príslušných snímačov. Ovládanie gestami funguje správne, keď pohyby vykonávate otvorenou dlaňou zo vzdialenosti cca 5 cm od povrchu ovládacieho panela. Pozor: Dlaňou musíte pohybovať v dosahu pohybových snímačov (obr. 4, pol. 1 alebo obr. 4, pol. 2, podľa funkcie, ktorú chcete spustiť). Oblasť, nad ktorou musíte presúvať dlaň, je zaznačená na obrázkoch v ďalšej časti príručky. Keď na zapnutie danej funkcie (napr. režimu Turbo) musíte vykonať viac gest, spätný pohyb vykonávajte vo väčšej vzdialenosti od ovláda- cieho panela, alebo mimo dosahu pohybových snímačov. Pohyby dlane nemôžu byť príliš rýchle. Najlepšie, ak dané jedno gesto trvá cca 1 sekundu. Pohotovostný režim akti- vujete presunutím dlane zľava doprava. Na displeji sa zobrazí . Keď chcete vypnúť turbínu zariadenia alebo zvýšiť rýchlosť, v pohotovost- nom režime viackrát pre- suňte dlaň zľava doprava. Po každom pohybe dlane sa na displeji zobrazí ak- tuálne nastavená rýchlosť.- 53 - Keď chcete vypnúť turbí- nu zariadenia alebo znížiť rýchlosť, v pohotovost- nom režime viackrát pre- suňte dlaň sprava doľava, až kým sa na displeji ne- zobrazí . Keď presuniete dlaň ešte raz, odsávač sa úplne vypne (funkcia ovládania gestami bude aj naďalej aktívna). Keď chcete zapnúť osvet- lenie, presuňte dlaň zdola hore – zapne sa dolné osvetlenie. Opäť presuňte dlaň zdola hore, dodatoč- ne sa zapne dekoračné osvetlenie. Keď chcete osvetlenie vypnúť, presuňte dlaň zhora dole.- 54 - Iné dôležité informácie týkajúce sa používania odsávača Režim pohlcovania: V tomto režime sa preltrovaný vzduch cez otvory, ktoré sú na to určené, vracia späť do miestnosti (recirkulácia). Pri tomto nastavení sa musí namontovať uhlíkový lter, a tiež odporúčame namon- tovať smerovač (difúzor) vychádzajúceho vzduchu (dostupný pre každý model, používa sa predovšetkým v komínových odsávačoch). Režim odsávania: V tomto režime odsávač odvádza vzduch vonku špe- ciálnym potrubím. V tomto režime nepoužívajte uhlíkový lter (ak je vložený, vyberte ho). Odsávač pár sa pripája k ventilačnému komínu pomocou pevných alebo elastický rúr s priemerom 150 mm alebo 120 mm a príslušných spojok, ktoré si môžete zaobstarať v obchodoch s in- štalačnými materiálmi. Pripojenie je potrebné zadať kvalikovanému technikovi. Rýchlosť ventilátora: Najnižšia a stredná rýchlosť ventilátora sa použí- va v normálnych podmienkach a pri malej koncentrácii pár. Najvyššia rýchlosť sa používa iba v prípade vysokej koncentrácie kuchynských pár, napr. počas smaženia, grilovania. Pozor (týka sa iba univerzálnych odsávačov): Univerzálne odsávače sú skonštruované tak, že zmena režimu práce odsávača sa musí vykonať ručne. Spôsob zmeny režimu je znázornený na obrázku 8. Pozor (týka sa iba vstavaných a teleskopických odsávačov): Vstavané a teleskopické odsávače používané v režime pohlcovania, musia mať na- montované potrubie odvádzajúce vzduch. Druhý koniec potrubia je po- trebné nasmerovať do miestnosti, tadiaľ bude odvádzaný preltrovaný vzduch. Pozor: Visiace odsávače fungujú iba v režime pohlcovania.- 55 -

Konzervácia Pravidelné čistenie a údržba zariadenia zaručujú dobré fungovanie odsá- vača a zároveň predlžujú jeho životnosť. Dôležité je pravidelné čistenie protitukových ltrom a výmena uhlíkových ltrov v súlade s odporúča- niami výrobcu.

• Nepoužívajte vlhké handričky alebo špongie ani prúd vody.

• Nepoužívajte riedidlá ani alkohol, pretože by mohli zmatnieť lakova- né povrchy.

• Nepoužívajte leptavé látky, najmä na čistenie povrchov z nerezovej oceli.

• Nepoužívajte tvrdé, drsné handričky

• Odporúčame používať vlhkú a jemnú handričku s použitím jemných saponátov. Pozor: Po niekoľkých umytiach v umývačke riadu sa farba hliníkového ltra (mriežky) môže zmeniť. Taká zmena farby neznamená, že lter nefunguje správne, a že sa musí vymeniť. Protitukový lter Hliníkový protitukový lter je potrebné čistiť každý mesiac počas nor- málnej prevádzky odsávače, v umývačke riadu alebo ručne s použitím jemného čistiaceho prostriedku alebo tekutého mydla. Demontáž hliníkového protitukového ltra je znázornená na obrázku č.

Pri niektorých modeloch je použitý akrylový lter. Musí byť vymenený aspoň raz za 2 mesiace, alebo častejšie v prípade veľmi intenzívneho používania. Uhlíkový lter Uhlíkový lter sa používajú iba vtedy, ak odsávač pár nie je pripojený na ventilačný komín. Uhlíkový lter je schopný absorbovať pachy až určitú absorpčnú hladinu – nasýtenie. Uhlíkové ltre sa nesmú umývať, nie sú vhodné na regeneráciu a musia sa vymieňať, a to aspoň raz na 2 mesia- ce alebo častejšie, ak sa odsávač pár využíva intenzívne. Demontáž uhlíkového ltra je znázornená na obrázku 6. Osvetlenie Je potrebné používať žiarovky / halogény / diódové moduly s rovnaký- mi parametrami ako sú nainštalované výrobcom v zariadení. Výmena osvetlenia je znázornená na obrázku č. 7. Ak obrázok nie je v tejto prí- ručke uvedený, modul osvetlenia môže vymeniť iba autorizovaný servis.- 56 -

SERVIS Záruka Záruka sa poskytuje podľa podmienok uvedených v záručnom liste. Vý- robca neodpovedá za akékoľvek škody spôsobené nesprávnym zaobchá- dzaním a používaním výrobku. Výrobca zariadenia odporúča, aby všetky opravy a nastavo- vania výrobku vždy vykonával továrenský servis alebo auto- rizovaný servis výrobcu. Zariadenie môže opravovať iba cer- tikovaný technik, ktorý má potrebné kvalikácie Vyhlásenie výrobcu Výrobca týmto vyhlasuje, že výrobok spĺňa dôležité požiadavky nasledujúcich európskych smerníc:
