NÁVOD NA OBSLUHU HATS9CBS6BPLWI HAIER

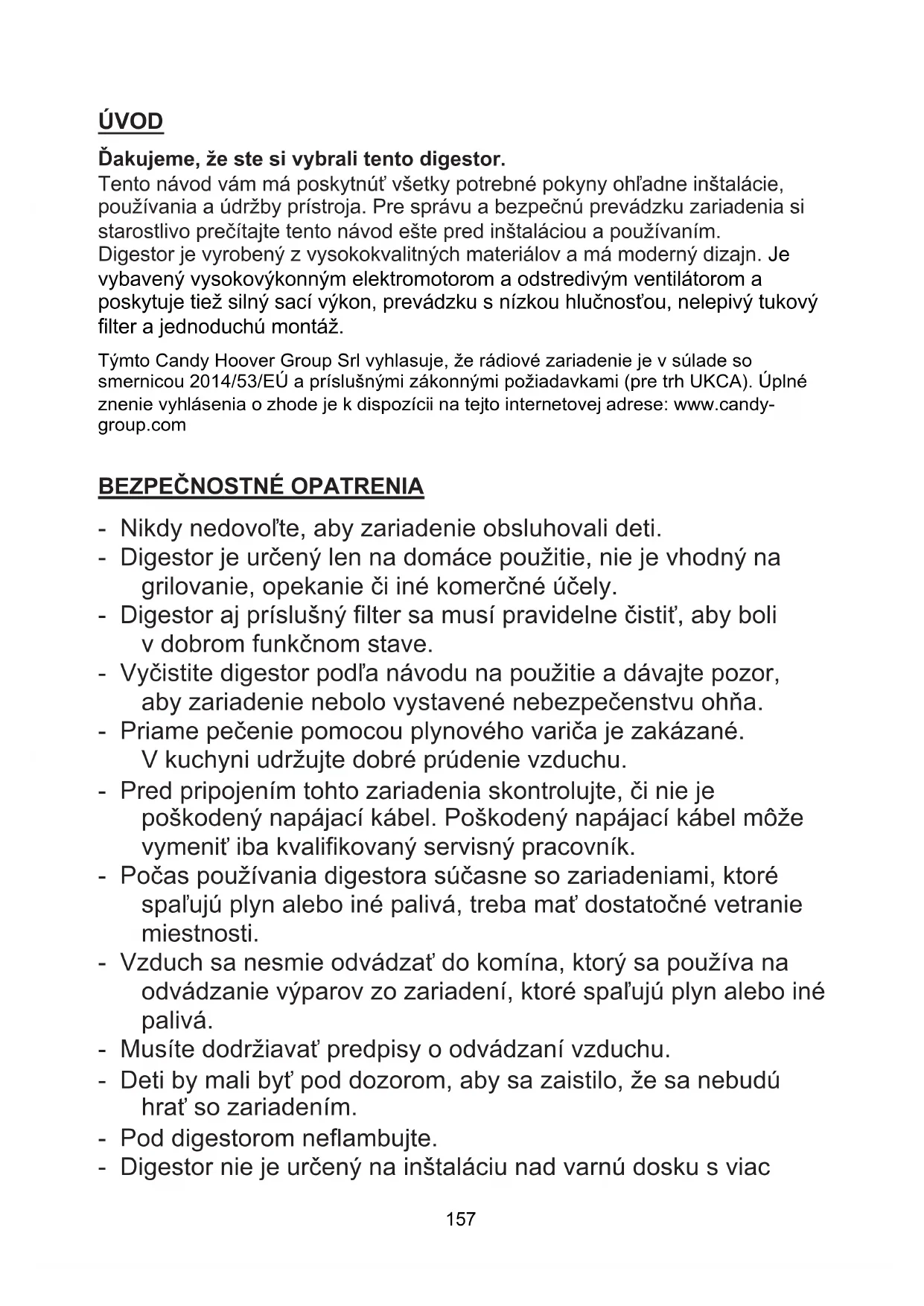

Đakujeme, že ste si vybrali tento digestor.

Tento návod vám má poskytnúť všetky potrebné pokyny ohľadne inštalácie, používania a údržby prístroja. Pre správu a bezpečnú prevádzku zariadenia si starostlivo prečítajte tento návod ešte pred inštaláciou a používaním. Digestor je vyrobený z vysokokvalitných materiálov a má moderný dizajn. Je vybavený vysokovýkonným elektromotorom a odstredivým ventilátorom a poskytuje tiež silný sací výkon, prevádzku s nízkou hlučnosťou, nelepivý tukový filter a jednoduchú montáž.

Týmto Candy Hoover Group Srl vyhlasuje, že rádiové zariadenie je v súlade so smernicou 2014/53/EÚ a príslušnými zákonnými požiadavkami (pre trh UKCA). Úplné znenie vyhlásenia o zhode je k dispozícii na tejto internetovej adrese: www.candy-group.com

• Nikdy nedovol'te, aby zariadenie obsluhovali deti.
• Digestor je určený len na domáce použitie, nie je vhodný na grilovanie, opekanie či iné komerčné účely.
• Digestor aj príslušný filter sa musí pravidelne čistiť, aby boli v dobrom funkčnom stave.
• Vyčistite digestor podl'a návodu na použitie a dávajte pozor, aby zariadenie nebolo vystavené nebezpečenstvu ohňa.
• Priame pečenie pomocou plynového variča je zakázané. V kuchyni udržujte dobré prúdenie vzduchu.
• Pred pripojením tohto zariadenia skontrolujte, či nie je poškodený napájací kábel. Poškodený napájací kábel môže vymenit' iba kvalifikovaný servisný pracovník.
• Počas používania digestora súčasne so zariadeniami, ktoré spal'ujú plyn alebo iné palivá, treba mať dostatočné vetranie miestnosti.
• Vzduch sa nesmie odvádzat' do komína, ktorý sa používa na odvádzanie výparov zo zariadení, ktoré spal'ujú plyn alebo iné palivá.
• Musíte dodržiavať predpisy o odvádzaní vzduchu.
• Deti by mali byt' pod dozorom, aby sa zaistilo, že sa nebudú hrat' so zariadením.
• Pod digestorom neflambujte.
• Digestor nie je určený na inštaláciu nad varnú dosku s viac

ako štyrmi varnými prvkami

• Počas používania digestora súčasne so zariadeniami, ktoré spaľujú plyn alebo iné palivá (neplatí pre spotrebiče, ktoré vzduch iba filtrujú a privádzajú ho spät’ do miestnosti), je potrebné mať dostatočné vetranie miestnosti;
• podrobnosti týkajúce sa metód a intervalov čistenia.
• ak sa čistenie nevykonáva v súlade s pokynmi, existuje riziko požiaru;
• pod digestorom neflambujte;
• UPOZORNENIE: Prístupné časti sa môžu zahriat' pri používaní s varnými spotrebičmi.

• Toto zariadenie zapojte iba do správne uzemnenej zásuvky.
  Ak máte pochybnosti, požiadajte o radu kvalifikovaného technika.
• Nedodržanie týchto pokynov môže spôsobit' smrt', požiar alebo zásah elektrickým prúdom.

Účelom tejto žiarovky je poskytnúť osvetlenie na používanie výr obku.

Elektrická inštalácia

Všetky inštalačné práce musí vykonať kompetentná osoba alebo spôsobilý elektrikár. Pred pripojením siet'ového napájania sa uistite, že siet'ové napätie zodpovedá napätiu na typovom štítku.

Priame pripojenie

Spotrebič musí byť pripojený priamo k sieti pomocou viacpólového ističa s minimálnou medzerou 3 mm medzi kontaktmi.

Inštalačný technik musí zabezpečit' vykonanie správneho elektrického pripojenia v súlade so schémou zapojenia.

Kábel sa nesmie ohýbat' ani stláčat'.

Pravidelne kontrolujte zástrčku a napájací kábel, či nie sú poškodené. Ak je napájací kábel poškodený, musí sa vymenit' za špeciálny kábel alebo sústavu od výrobcu alebo jeho servisného zástupcu.

VAROVANIE: Toto je zariadenie triedy I a MUSÍ byt' uzemnené

Tento spotrebič je dodávaný so 3-žilovým sieťovým káblom s nasledujúcimi farbami:

hnedý = L alebo živý,

modrý = N alebo neutrálny,

zelený a žltý = E alebo uzemňovací

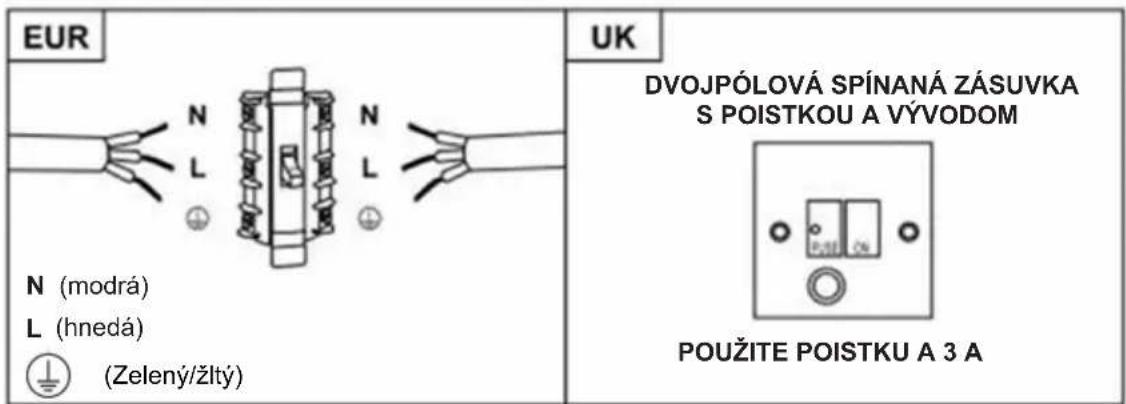

EUR N (modrá) L (hnedá) (Zelený/žltý) UK DVOJPÓLOVÁ SPÍNANÁ ZÁSUVKA S POISTKOU A VÝVODOM POUŽITE POISTKU A 3 A

Poistka musí mat' menovitý výkon 3 A.

Zoznam štandardného inštalačného príslušenstva

Špecifikácia	Ilustračný obrázok	Množstvo
Kryt 1
Vrchný komín 1
Spodný komín 1
Držiak spodného komína 1
Držiak vrchného komína 1
Závesná doska 1
φ8 krycie uzávery φ8×φ6 biela farba		9
Skrutky ST4,0×30 9
φ7.2skrutky ST4.0×8		2
Vývod vzduchu 1
Uhlíkový filter 2

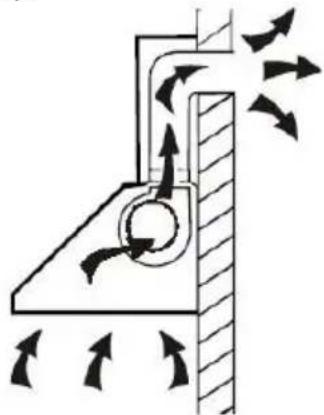

Ak máte výstup na vonkajšiu stranu, digestor môžete pripojit' ako na obrázku nižšie pomocou extrakčného potrubia (smalt, hliník, ohybná rúra nehorl'avá s vnútorným priemerom 150 mm).

1. P rístroj pred inštaláciou vypnite a odpojte od siete.

1. D igestor treba na dosiahnutie najlepšieho účinku umiestnit' 65\~75cm nad varnú dosku.

65cm 75cm

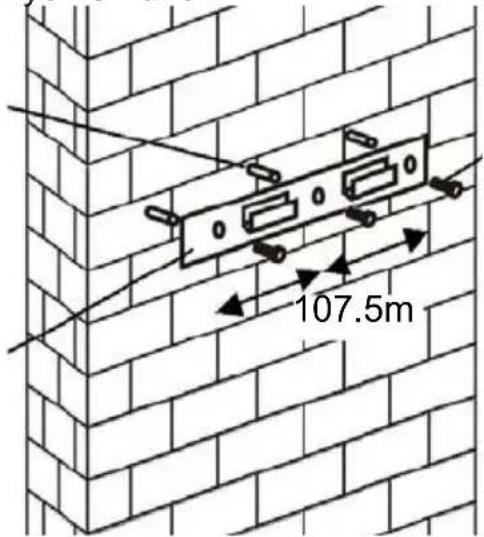

1. Vyvrtajte 3 x 8 mm otvory pre držiak. Zaskrutkujte a utiahnite držiak na stenu pomocou dodaných skrutiek.

Rozperka

107.5m

Skrutka

(4 mm x 30 mm)

Nástenná konzola

1. Zdvi hnite digestor a zaveste ho na hák v stene.

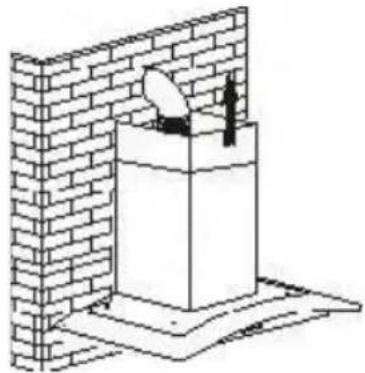

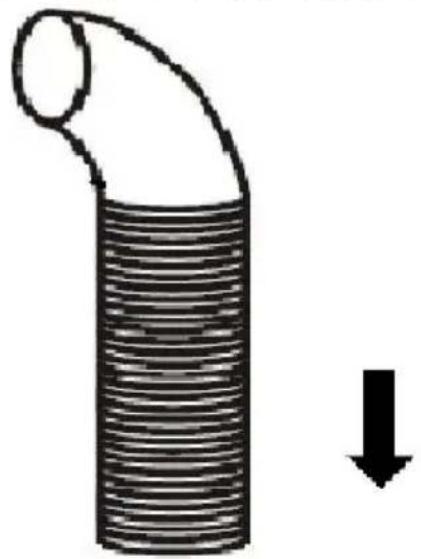

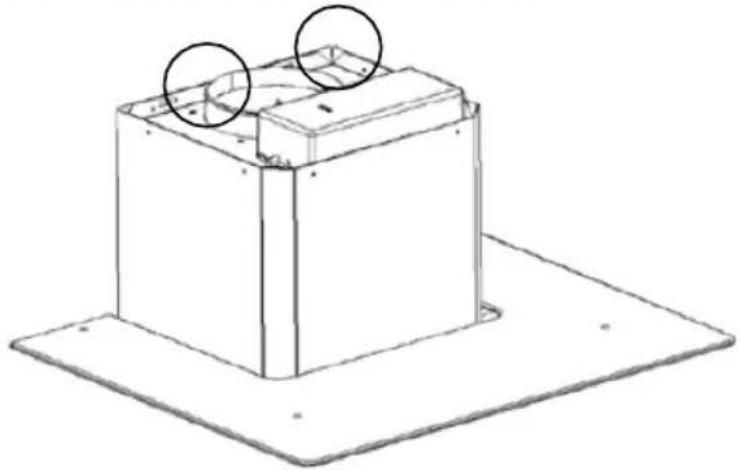

1. Pripevnite jednosmerný ventil na výstup vzduchu z digestora. Potom pripojte výstupnú rúru k jednosmernému ventilu, ako je uvedené nižšie.

Odsávacie potrubie

i. Umiestnite sklo do správnej polohy na vrchu digestora.
ii. Upevnite ho pomocou 4 skrutiek a podložiek. Aby ste zabránili praskaniu skla, neut'ahujte skrutky príliš silno.

7.

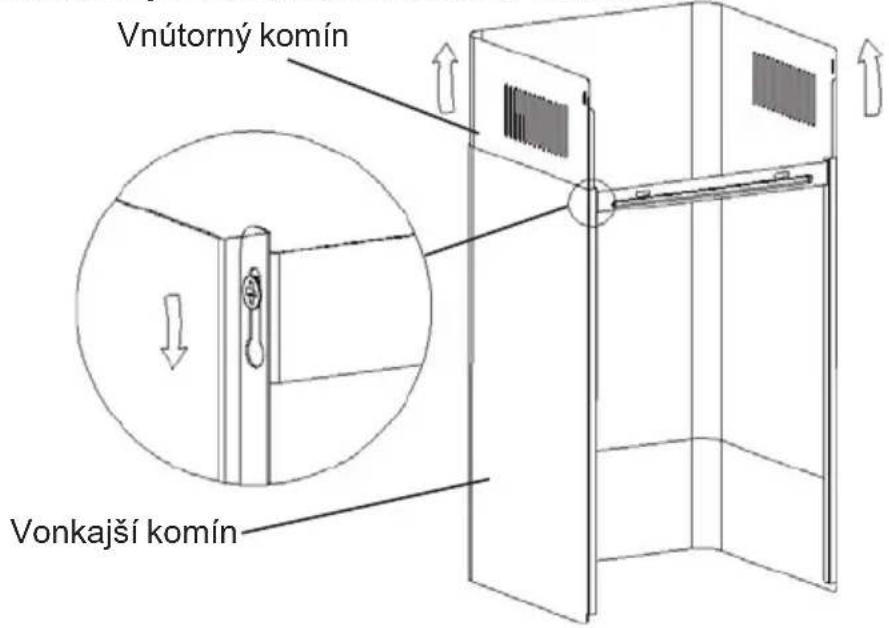

i. Vložte vnútorný komín do vonkajšieho komína. Potom vytiahnite vnútorný komín nahor. Nastavte tak, aby ste dosiahli požadovanú výšku.

ii. Posúvaním komína nastavte výšku komína. Ked' dosiahnete požadovanú výšku, zaveste upevňovací otvor k upevňovacím skrutkám, ako je znázornené na obrázkoch nižšie.

Vnútorný komín Vonkajší komín

8.

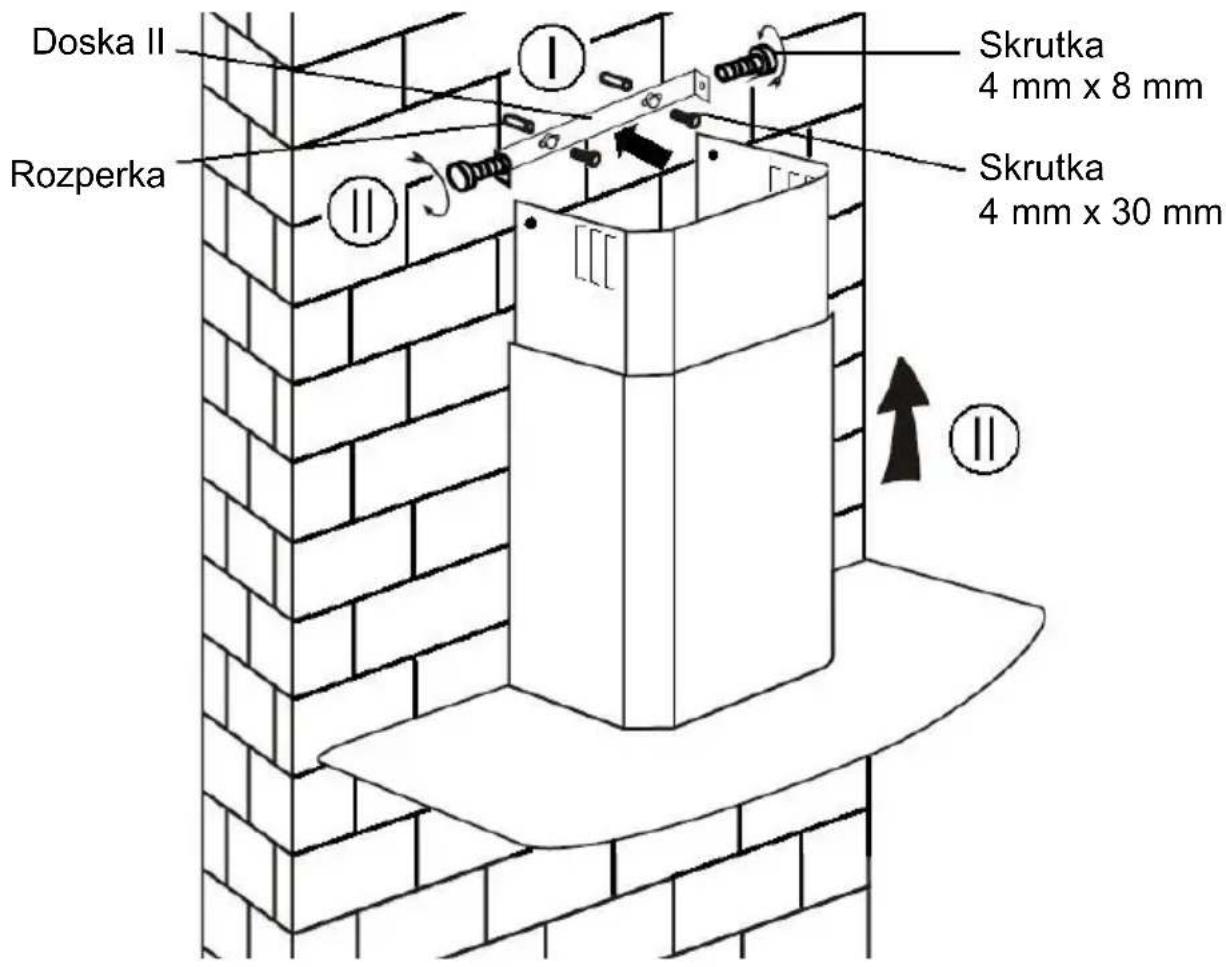

i. Vyvrtajte 2 x 8 mm otvory pre dosku II. Zaskrutkujte a utiahnite dosku II na stenu pomocou 2 dodaných skrutiek.

ii. Namontujte komín na zariadenie a upevnite 2 skrutkami.

Doska II Rozperka ① ② Skrutka 4 mm x 8 mm Skrutka 4 mm x 30 mm ③

Zoznam štandardného inštalačného príslušenstva

Špecifikácia	Ilustračný obrázok	Množstvo
Deflektor vzduchu		1
Konzola		1
∅8 hmoždinky∅8× ∅6biela farba		2
Skrutky ST4,0×30		2
Skrutky ST3,5×12 mm		2

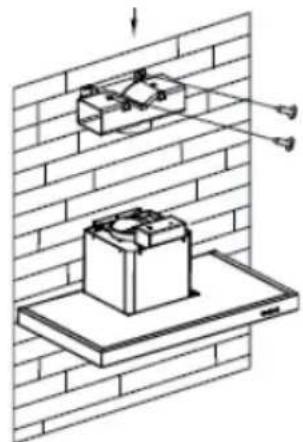

MONTÁŽ (VZDUCHOVÝ DEFLEKTOR):

Deflektor vzduchu je uvedený ako súčasť balenia a nie je dobrovoľný.

1. Upevnite konzolu k plastovému výstupu v tvare T pomocou dodaných 2ks skrutiek ST3,5x12 mm.

1. Vyvrtajte 2 otvory na upevnenie hmoždiniek do steny, potom priskrutkujte a utiahnite konzolu na stenu pomocou dodaných 2ks skrutiek ST4x30 mm.

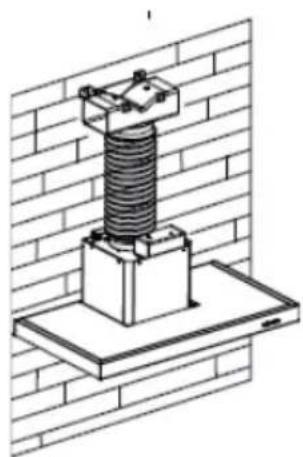

1. Pripojte výfukové potrubie na výstup vzduchu z digestora, ako je znázornené nižšie:

○U pozorňujeme, že: Plastový výstup v tvare písmena T a v-klapky sa nemôžu používať súčasne. Môžete ich použiť dvoma spôsobmi: 1) Pridajt e v- klapku na existujúci výstup; 2) Použite plastový výstup v tvare T, bez pridania v- klapky."

○ Poznámka: Výrobok je dodávaný s príslušenstvom pre v-klapky. Toto príslušenstvo nie je povinné na inštaláciu, prevádzku a používanie výrobku."

INŠTALÁCIA (VNÚTORNÉ VETRANIE)

Ak nemáte vývod vonku, odsávacie potrubie nie je potrebné a inštalácia je podobná ako v časti „INŠTALÁCIA (VONKAJŠIE VETRANIE)“.

Filter s aktívnym uhlím sa dá používať na zachytávanie pachov. Na inštaláciu filtra s aktívnym uhlím treba najprv odobrat’ tukový filter. Zatlačte zámok a potiahnite ho nadol.

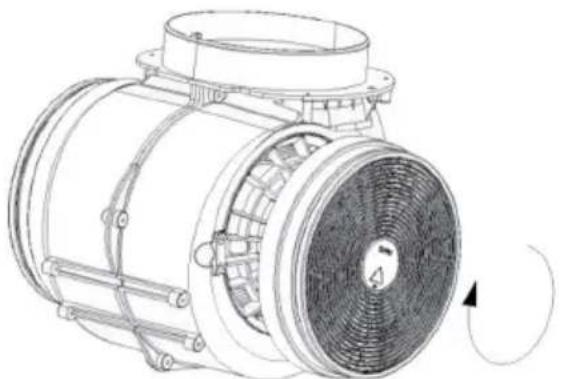

Filter s aktívnym uhlím vložte do jednotky a upevnite ho otočením v smere hodinových ručičiek. Ten istý postup zopakujte na opačnej strane.

o Presvedčte sa, že je filter bezpečne zaistený. Ináč by sa mohol uvol'nit' a spôsobit' poškodenie.

Pred prvým použitím tohto plazmového filtra si dôkladne prečítajte túto použivatel'skú príručku. Táto príručka obsahuje dôležité informácie o bezpečnej inštalácii, používaní a starostlivosti o tento filter. Uschovajte si tieto pokyny pre budúce použitie a odovzdajte ich d'alšiemu použivatel'ovi.

Tento plazmový filter sa môže bezpečne používať len vtedy, ak je správne nainštalovaný v súlade s bezpečnostnými pokynmi. Inštalatér je zodpovedný za zabezpečenie správneho fungovania zariadenia na mieste inštalácie.

Tento plazmový filter je určený len na domáce použitie a pre domáce prostredie. Plazmový filter nepoužívajte na iné účely, ako na jeho špecifický účel. Počas prevádzky nenechávajte zariadenie bez dozoru.

Tento plazmový filter je určený na odstránenie prachových častíc, peľu, mikroorganizmov (domáceho prachu, roztočov, baktérií, vírusov a plesní), cigaretového dymu a zápachu zo vzduchu. Prítomnosť zápachu bude stále prítomná pri varení a môže sa úplne odstránit' až po dokončení varenia. Škodlivé plyny (oxid uhol'natý atd') sa nedajú odstránit'.

Plazmový filter produkuje ozón, množstvo bude závisieť od času použitia filtra. Ked' je plazmový filter umiestnený v dobre vetranej miestnosti, emitované množstvo je v rámci stanovených bezpečnostných limitov a štandardov. Počas používania bude prítomný mierny ionizačný zápach, ktorý nebude indikovať chybné pripojenie alebo zariadenie.

Toto zariadenie môžu používať deti staršie ako 8 rokov a osoby so zníženou fyzickou, zmyslovou alebo duševnou schopnosťou alebo osoby s nedostatkom skúseností alebo vedomostí, ak sú pod dohl’adom osoby, ktorá je zodpovedná za ich bezpečnosť, alebo boli poučené o bezpečnom používaní zariadenie a pochopili riziká spojené s jeho nesprávnym používaním.

Deti sa so zariadením nesmú hrat'. Čistenie a používatel'skú údržbu nesmú vykonávať deti, pokiaľ nemajú viac ako 15 rokov a nie sú pod dohl'adom. Dbajte na to, aby sa deti mladšie ako 8 rokov nachádzali v bezpečnej vzdialenosti od zariadenia a napájacieho kábla.

Po vybalení skontrolujte, či nie je zariadenie poškodené. Zariadenie nepripájajte, ak bolo počas prepravy poškodené.

Dôležité

Tento plazmový filter je určený na použitie v kombinácii s odsávačom s kovovými tukovými filtrami

Výrobca nezodpovedá za žiadne škody, ktoré sú spôsobené nesprávnym použitím alebo nesprávnou prevádzkou.

Návod na obsluhu

Varovanie: Plazmový filter používajte len v kombinácii s odsávacou jednotkou s kovovými tukovými filtrami. Vždy sa uistite, že plazmový filter je na mieste s dobrým prívodom kyslíka a dobrou trvalou ventiláciou. Pozrite si používatel'skú príručku odsávača.

Na dosiahnutie lepšieho odsávania vzduchu sa odporúča zapnút' odsávač pár minút pred začatím varenia a nechat' ho asi 15 minút po varení, alebo aspoň dovtedy, kým sa úplne odstráni všetok zápach z varenia.

Plazmový filter používa snímací spínač, ktorý reaguje na prúdenie vzduchu z odsávača. Ked' je odsávač zapnutý, vzduch prechádza snímačom na automatickú aktiváciu plazmového filtra. Aktivácia plazmového filtra môže trvať približne 20 až 30 sekúnd v závislosti od typu odsávača.

Kontrolka na plazmovom filtri sa rozsvieti a zaznie zvukový signál, ktorý signalizuje, že plazmový filter je teraz zapnutý.

Čistenie plazmového filtra

• Je potrebná malá údržba, pretože plazmový filter sa čistí automaticky hned' po uvedení do prevádzky. Elektródy majú veľmi dlhú životnosť a sú takmer nezničitel'né pri predurčenej prevádzke.
• Filter s aktivnym uhlím sa regeneruje pri každom procese, udržuje jeho póry čisté a očakáva sa, že bude vydrží najmenej 6 rokov, ak sa filter s aktivnym uhlím používa najviac 4 hodiny denne. Používanie dlhšie ako 4 hodiny denne zníži životnosť filtra s aktivnym uhlím.

Poznámka: Je dôležité dodržiavať pokyny na údržbu odsávača. Tukový filter sa musí pravidelne čistit' a/alebo vymieňat' v primeraných intervaloch, aby sa zabránilo kontaminácii.

Aby ste sa uistili, že váš plazmový filter je v uspokojivom prevádzkovom stave, obrátte sa na miestne popredajné stredisko raz za 5 rokov, aby ste vykonali pravidelnú kontrolu plazmového filtra.

Riešenie problémov

Problém	Možná príčina	Riešenie
Plazmový filter nefunguje	Chýba elektrické napájanieChybná poistkaVýpadok elektrickej energie	Skontrolujte, či je sietová zástrčka správne pripojená a či je hlavný vypínač zapnutýSkontrolujte poistkovú skrinku plazmového filtra, aby ste sa uistili, že poistka nie je vyhorenáSkontrolujte, či funguje iné elektrická zariadenie
Kontrolka na plazmovom filtri sa nerozsvietila	Spínač snímača vzduchu môže byť chybnýZlyhanie dosky plošných spojov	Obrát'te sa na miestne popredajné stredisko

KONFIGURÁCIA 1

1 2 3 B B ^+ ⚙️

PREVÁDZKA

1 Tlačidlo pomalých otáčok

Používa sa na vetranie kuchyne. Je vhodný na dusenie a varenie, ktoré nevytvára veľa pary.

2 Tlačidlo stredných otáčok

Rýchlost' prúdenia vzduchu je ideálna pre vetranie pri štandardnom varení.

3 Tlačidlo vysokých otáčok

Ak vzniká vysoká hustota dymu alebo pary, stlačte tlačidlo vysokej rýchlosti pre vysokoúčinné vetranie.

B Boost 1 (rýchlost' 4)

Stlačte tlačidlo rýchlosti b 1, podsvietenie tlačidla rýchlosti B je zapnuté a digestor pracuje v režime boost;

B ^+ Boost 2 (rýchlost' 5)

Stlačte tlačidlo rýchlosti b 2, podsvietenie tlačidla rýchlosti B+ je zapnuté a digestor pracuje v režime boost;

Svetlo

Krátké stlačenie pre zapnutie a vypnutie osvetlenia

Rýchly časovač: Dlhé stlačenie tlačidla svetla na 3 sekundy, tlačidlá rýchlosti ventilátora budú blikat' a začne odpočítavanie 5 minút, po 5 minútach sa motor a svetlo vypnú automaticky s tromi zvukmi bzučania.

Pripojenie Wi-Fi

Dlhé stlačenie ikony WiFi a prepnutie do režimu pripojenia: blikanie podsvietenia ikony WiFi indikuje, že pripojenie je v procese pripojenia, rozsvietené podsvietenie ikony WiFi indikuje, že je pripojené, rovnako ako v pohotovostnom režime; dlhé stlačenie ikony WiFi znova a pripojenie sa zastaví;

KONFIGURÁCIA 2

1

2

3

B

POHOTOVOST REŽIM.

Po zapojení, všetko osvetlenie, systém v POHOTOVOSTNOM REŽIME.

1

Tlačidlo pomalých otáčok

Používa sa na vetranie kuchyne. Je vhodný na dusenie a varenie, ktoré nevytvára veľa pary.

2

Tlačidlo stredných otáčok

Rýchlost' prúdenia vzduchu je ideálna pre vetranie pri štandardnom varení.

3

Tlačidlo vysokých otáčok

Ak vzniká vysoká hustota dymu alebo pary, stlačte tlačidlo vysokej rýchlosti pre vysokoúčinné vetranie.

B

Funkcia zvýšenia výkonu

Tento digestor má funkciu zvýšenia výkonu. Ak chcete aktivovat' booster, stlačte B na rýchlost' 4 a prejdite na najvyššiu rýchlost' počas používania digestora a na 5 minút sa zvýši rýchlost', potom sa znova zníži.

Svetlo

Krátké stlačenie pre zapnutie a vypnutie osvetlenia

Rýchly časovač: Dlhé stlačenie tlačidla svetla na 3 sekundy, tlačidlá rýchlosti ventilátora budú blikat' a začne odpočítavanie 5 minút, po 5 minútach sa motor a svetlo vypnú automaticky s tromi zvukmi bzučania.

Pripojenie Wi-Fi

Dlhé stlačenie ikony WiFi a prepnutie do režimu pripojenia: blikanie podsvietenia ikony WiFi indikuje, že pripojenie je v procese pripojenia, rozsvietené podsvietenie ikony WiFi indikuje, že je pripojené, rovnako ako v pohotovostnom režime; dlhé stlačenie ikony WiFi znova a pripojenie sa zastaví;

Stiahnite si aplikáciu hOn

Najprv by ste si mali stiahnuť aplikáciu hOn a nainštalovať ju do mobilného zariadenia. Potom registrujte váš digestor.

Jediným účelom obrázka je prezentovat' digestor. Nemusí byt' úplne reprezentativny.

Použite jemnú handričku navlhčenú s vlažnou jemne mydlovou vodou alebo domácim čistiacim prostriedkom. Na čistenie jednotky nikdy nepoužívajte kovové podložky, abrazívny materiál ani pevné kefy.

II. Mesačné čistenie tukového filtra

DÔLEŽITÉ: Čistenie filtra raz za mesiac môže zabránit' riziku požiaru.

Filter zachytáva tuk, dym a prach....takže filter priamo ovplyvňuje účinnosť digestora. Ak ho nevyčistíte, nazbierajú sa na čnom mastné zvyšky (potenciálne horľavé). Vyčistite ho s domácim čistiacim prostriedkom.

III. Ročné čistenie filtra s aktivnym uhlím

Používajte IBA na jednotku, ktorá je nainštalovaná ako obehová (nevyvedená von). Tento filter zachytáva pachy a musíte ho vymieňat' aspoň raz ročne podľa toho ako často sa digestor používa.

IV. Výmena žiarovky

Odskrutkujte skrutky na skle a vyberte sklo digestora. Nájdite žiarovku, ktorá sa musí vymenit, nájdete ju umiestnenú v objímke, ktorá sa nachádza vo vnútri odkrytej časti ochranného krytu.

Odpojte bod vedenia svetla a vyberte držiaky žiaroviek a káble z digestora. Dôležité: Žiarovky nie je možné vymenit' jednotlivo, musíte použit' žiarovky, držiaky žiaroviek a vodiče ako kompletnú zostavu. (LED svetlo: MAX. 1,5 W)

Namontujte náhradné žiarovky, držiaky žiaroviek a vedenie rovnakým spôsobom ako pôvodné. Potom znova pripojte bod vedenia žiarovky.

Namontujte sklo digestora a upevnite skrutky skla. Uistite sa, že sú skrutky úplne utiahnuté.

RIEŠENIE PROBLÉMOV

Porucha	Príčina	Riešenie
Svetlo svieti, ale nefunguje ventilátor	List ventilátora sa zasekol.	Vypnite zariadenie a nechajte ho opravit' kvalifikovanému servisnému personálu.
	Motor je poškodený.
Nefunguje ani svetlo ani ventilátor	Vypálená halogénová žiarovka.	Vymeňte za žiarovku so správnym výkonom.
	Napájací kábel je uvoľnený.	Znova zapojte napájací zdroj.
Výrazné vibrácie zariadenia	List ventilátora je poškodený.	Vypnite zariadenie a nechajte ho opravit' kvalifikovanému servisnému personálu.
	Motor ventilátora nie je pevne upevnený.	Vypnite zariadenie a nechajte ho opravit' kvalifikovanému servisnému personálu.
	Zariadenie nie je správne zavesené na držiaku.	Zložte zariadenie a skontrolujte, či je držiak správne umiestnený.
Sací výkon nie je dobrý	Príliš veľká vzdialenosť medzi jednotkou a plochou na varenie	Znovu upravte vzdialenosť na 65 – 75 cm

Technológia	Wi-Fi
Norma	802.11 b/g/n
Frekvenčné pásmo(a)[MHz]	2400–2483,5 MHz
Maximálny výkon[mW]	100 mW

Produktové informácie o prepojenom zariadení
spotreba elektrickej energie výrobku v pohotovostnom režime pri pripojení na siet',ak sú všetky drôtovésiet'ové porty sú pripojené a všetkybezdrôtové siet'ové porty sú aktivované:	2W
Ako aktivovať port bezdrôtovej siete:	Ak bol digestor zaregistrovaný v APLIKÁCII,zapnite digestor a aktivujte bezdrôtový siet'ový port.
Ako deaktivovať port bezdrôtovej siete:	Ak bol digestor zaregistrovaný v APLIKÁCII,vypnite digestor a deaktivujte bezdrôtovýsiet'ový port. Ak digestor nebol zaregistrovaný v APLIKÁCII, bezdrôtový siet'ový port sa deaktivuje aj pri zapnutom digestore.

ASISTENČNÁ SLUŽBA PRE ZÁKAZNÍKOV

Ak nedokážete identifikovat' príčinu nesprávnej prevádzky, vypnite zariadenie a obrát'te sa na asistenčnú službu.

SÉRIOVÉ ČÍSLO VÝROBKU. Kde ho môžem nájst?

Je dôležité, aby ste pracovníkom asistenčnej služby oznámili kód produktu a jeho sériové číslo (16-miestny kód začínajúci číslom 3). Nachádza sa na záručnom liste alebo na štítku s údajmi na zariadení.

Pomôžete tým vyhnút' sa zbytočným výjazdom technikov, a tým (čo je najdôležitejšie) ušetrit' príslušné poplatky za výjazdy.

Toto zariadenie je označené podľa európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení (OEEZ).

OEEZ obsahuje aj znečist'ujúce látky (ktoré môžu spôsobit' negativne dôsledky na životné prostredie) aj základné zložky (ktoré sa môžu opätovne použit'). Je dôležité, aby sa s OEEZ manipulovalo ako so špeciálny odpadom, aby sa odstránili a správne zlikvidovali všetky znečist'ujúce látky a aby sa zhodnotili a recyklovali všetky materiály.

Jednotlivci môžu zohrávať dôležitú rolu pri zabezpečovaní toho, aby sa z OEEZ nestal problém životného prostredia; potrebné je dodržiavať niekol’ko základných pravidiel:

S OEEZ sa nesmie manipulovat' ako s domovým odpadom;

OEEZ je potrebné odovzdat' v príslušných zberných strediskách spravovaných obcou alebo registrovanými spoločnost'ami. V mnohých krajinách sa vykonáva vyzdvihnutie veľkého OEEZ v domácnostiach.

V mnohých krajinách môžete pri kúpe nového spotrebiča vrátit' starý predajcovi, ktorý je povinný vyzdvihnút' ho bezplatne systémom jedného starého zariadenia za jedno nové zariadenie ekvivalentného typu a s rovnakými funkciami ako má odovzdávané zariadenie.
