HCP91310W - Kuchynský digestor BEKO - Bezplatný návod na obsluhu

Typ výrobku	Kuchynský digestor
Značka	Beko
Model	HCP91310W
Použitie	Výhradne domáce použitie
Inštalačná verzia	Odsávacia (vonkajšie odvádzanie) alebo filtračná (vnútorný recirkulácia)
Minimálna bezpečná vzdialenosť (od varnej dosky)	≥ 55 cm pre elektrický sporák, ≥ 65 cm pre plynový alebo kombinovaný
Protimastný filter	Kovový, umývateľný v umývačke riadu, mesačné čistenie
Aktívny uhlíkový filter (recirkulácia)	Výmena najneskôr každé 4 mesiace, neumývateľný
Osvetlenie	Vymeniteľná žiarovka (typ uvedený na štítku)
Ovládanie	Ovládací panel: voľba rýchlosti odsávania a osvetlenie
Elektrické napájanie	220-240 V ~ (skontrolujte typový štítok)
Bezpečnostné pokyny	Pred čistením odpojiť; neflambovať pod digestorom; dostatočné vetranie pri spoločnom používaní s plynovými spotrebičmi
Vonkajšia údržba	Vlhká handrička a neutrálny tekutý čistič; žiadne abrazívne prostriedky ani alkohol
Normy zhody	EN/IEC 60335, EN/IEC 61591, EN 55014, atď.
Recyklácia	Nevyhadzovať s domovým odpadom; odovzdať v zbernom stredisku OEEZ

Často kladené otázky - HCP91310W BEKO

Aká je minimálna vzdialenosť medzi digestorom a varnou doskou?

Minimálna vzdialenosť je 55 cm pre elektrický sporák a 65 cm pre plynový alebo kombinovaný sporák. Ak pokyny sporáka uvádzajú väčšiu vzdialenosť, riadte sa týmito pokynmi.

Ako nainštalovať digestor v odsávacej verzii?

Pre vonkajšie odvádzanie pripojte horný výstup vzduchu k odvádzaciemu potrubiu (rúrka a svorky nie sú súčasťou balenia) s priemerom zodpovedajúcim výstupu. Ak je digestor vybavený uhlíkovým filtrom, odstráňte ho.

Ako nainštalovať digestor v recirkulačnej verzii?

Ak nie je možné vonkajšie odvádzanie, nainštalujte usmerňovač F a jeden alebo viac uhlíkových filtrov (podľa modelu). Výpary sú recirkulované v kuchyni cez výstup vzduchu komína.

Ako čistiť kovový protimastný filter?

Filter čistite raz mesačne neagresívnym čistiacim prostriedkom, ručne alebo v umývačke riadu pri nízkej teplote a rýchlom cykle. Pre demontáž potiahnite pružinovú rukoväť (Obr. 1). Umývačka riadu môže filter odfarbiť bez ovplyvnenia jeho účinnosti.

Kedy treba vymeniť aktívny uhlíkový filter?

Uhlíkový filter je potrebné vymeniť najneskôr každé 4 mesiace v závislosti od frekvencie používania a čistenia protimastného filtra. Nedá sa čistiť ani regenerovať.

Ako vymeniť žiarovky digestora?

Najprv odpojte digestor. Uistite sa, že sú žiarovky studené. Odstráňte kryt A a vymeňte žiarovku za rovnaký typ (uvedený na štítku s charakteristikami). Naskrutkujte kryt späť.

Čo robiť, ak osvetlenie nefunguje?

Pred kontaktovaním zákazníckeho servisu skontrolujte, či sú žiarovky správne vložené v objímke a či je napájanie pripojené.

Aké bezpečnostné opatrenia treba dodržiavať?

Vždy odpojte digestor pred čistením. Neflambujte jedlá pod digestorom. Pri údržbe používajte pracovné rukavice. Zabezpečte dostatočné vetranie, ak sa digestor používa s plynovými spotrebičmi. Nikdy nepoužívajte digestor bez namontovaných žiaroviek alebo mriežky.

Môžem používať digestor ako odkladaciu plochu?

Nie, digestor sa nikdy nesmie používať ako oporná plocha, pokiaľ nie je výslovne uvedené inak.

Ako znížiť environmentálny vplyv používania?

Zapnite digestor na minimálnu rýchlosť počas varenia a nechajte ho bežať ešte niekoľko minút po varení. Zrýchlené rýchlosti používajte len pri silnom dyme. Pravidelne vymieňajte uhlíkové filtre a čistite protimastné filtre. Používajte potrubie s odporúčaným maximálnym priemerom na optimalizáciu výkonu a zníženie hluku.

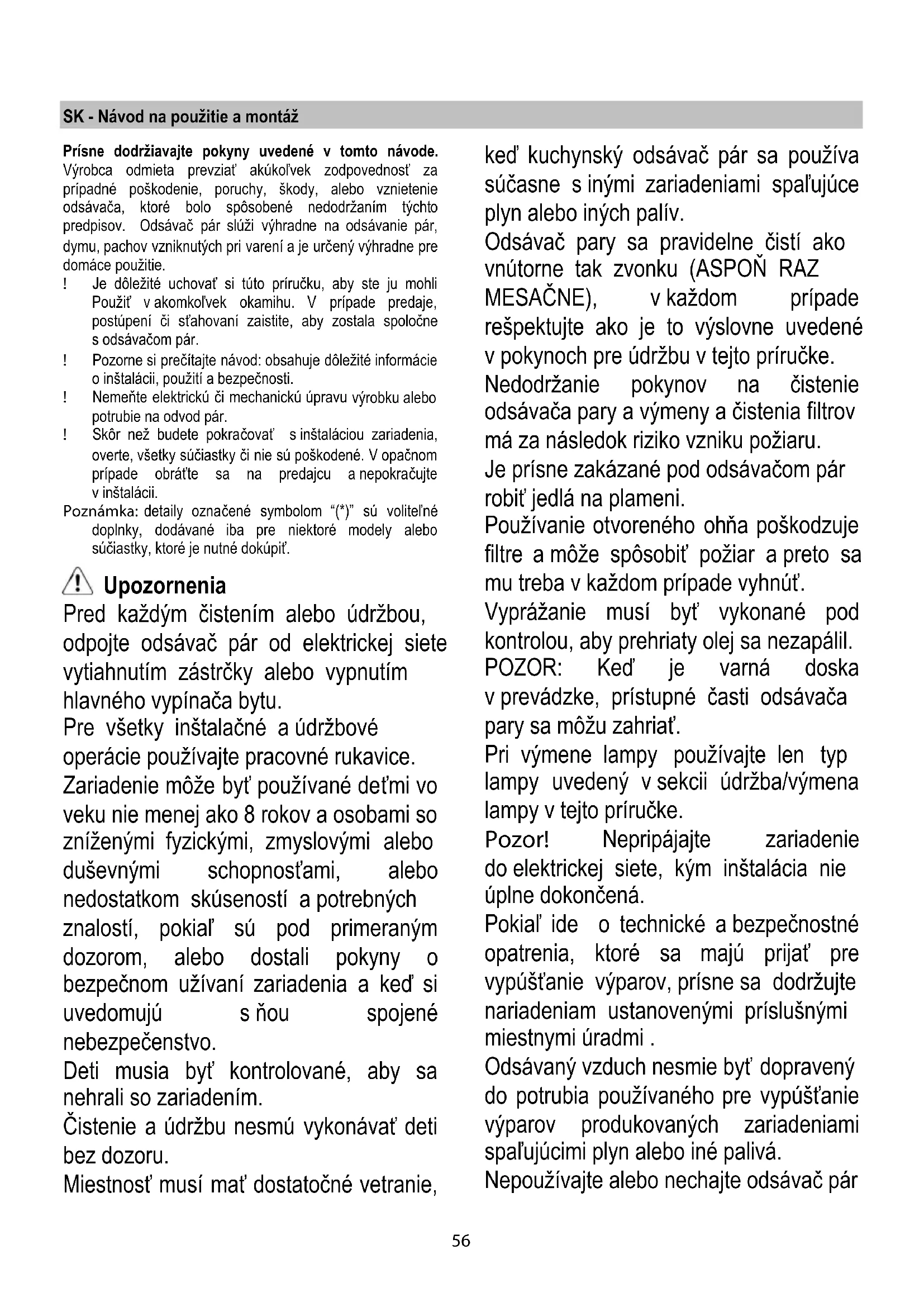

NÁVOD NA OBSLUHU HCP91310W BEKO

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziat' akúkol'vek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

! Je dôležité uchovat' si túto príručku, aby ste ju mohli Použit' v akomkol'vek okamihu. V prípade predaje, postúpení či st'ahovaní zaistite, aby zostala spoločne s odsávačom pár.
! Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti.
! Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.
! Skôr než budete pokračovať s inštaláciou zariadenia, overte, všetky súčiastky či nie sú poškodené. V opačnom prípade obrát'te sa na predajcu a nepokračujte v inštalácii.

Poznámka: detaily označené symbolom “(*)” sú voliteľné doplnky, dodávané iba pre niektoré modely alebo súčiastky, ktoré je nutné dokúpit’.

Upozornenia

Pred každým čistením alebo údržbou, odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.

Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice.

Zariadenie môže byť používané det'mi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom užívaní zariadenia a ked' si uvedomujú s ňou spojené nebezpečenstvo.

Deti musia byt' kontrolované, aby sa nehrali so zariadením.

Čistenie a údržbu nesmú vykonávať deti bez dozoru.

Miestnost' musí mat' dostatočné vetranie,

ked' kuchynský odsávač pár sa používa súčasne s inými zariadeniami spal'ujúce plyn alebo iných palív.

Odsávač pary sa pravidelne čistí ako vnútorne tak zvonku (ASPOŇ RAZ MESAČNE), v každom prípade rešpektujte ako je to výslovne uvedené v pokynoch pre údržbu v tejto príručke.

Je prísne zakázané pod odsávačom pár robit' jedlá na plameni.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobit' požiar a preto sa mu treba v každom prípade vyhnút'.

Vyprážanie musí byť vykonané pod kontrolou, aby prehriaty olej sa nezapálil.

POZOR: Ked' je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriat'.

Pri výmene lampy používajte len typ lampy uvedený v sekcii údržba/výmena lampy v tejto príručke.

Pozor! Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie úplne dokončená.

Pokial' ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšt'anie výparov, prísne sa dodržujte nariadeniam ustanovenými príslušnými miestnymi úradmi.

Odsávaný vzduch nesmie byt' dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spalůjúcimi plyn alebo iné palivá.

Nepoužívajte alebo nechajte odsávač pár

bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.

Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!

Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené

Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek. Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu. Ak si nie ste istí, poradťe sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR! Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobit' úraz elektrickým prúdom.

Vyhýba sa každej zodpovednosti za prípadné problémy, škody alebo požiare spôsobené na zariadení odvodené z nedodržania pokynov uvedených v tomto návode.

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívatel' prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie.

Symbol výrobku alebo na jeho sprievodnej dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzat’ ako s domácim odpadom, ale musí byť odovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbavit’ sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu , v ktorej výrobok bol zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

- Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Výkonnost': EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s ciel'om znížit dopad na životné prostredie: Zapnite digestor na minimálnu rýchlost, ked začnete s varením a nechajte ho bežat nieko'ko minút po ukončení varenia. Zvýšte rýchlost len v prípade veľkého množstva dymu a pary a použite podpornú rýchlost (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

Používanie

Digestor je možné použit's odsávaním mimo miestnost', alebo s recirkulačným filtrom pre čistenie vzduchu v miestnosti.

Odsávacia verzia

Odsávač pary je vybavený horným východom vzduchu B pre odvod dymov vonkajším smerom ( odvodová rúra a upevňovacie pásky nie sú dodané).

Napojte digestor na odt'ahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

V prípade, že nie je možné odvádzat' kuchynské dymy a pary vonkajším smerom, môže sa používať odsávač pary vo filtračnej verzii nasadením ohybu F na dymovod a jeden alebo viac uholných filtrov ( na základe osvojeného modelu), dymy a pary sa recyklujú v kuchyni prostredníctvom hornej mriežky H.

Pozor! Ak odsávač pary nie je vybavený uhol'ným filtrom, ten musí byť objednaný a namontovaný ešte pred použitím.

Modely bez odsávacieho motora slúžia iba v odsávacej verzii. A musia byť napojené na odsávaciu odvodovú jednotku ( nie je dodaná).

Návody na zapojenie sú dodané s obvodovou jednotou odsávania.

Montáž

Obr. 3

Minimálna vzdialenost' medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 55 cm v prípade elektrických sporákov, 65 cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Pokial' návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenost', je treba sa týmto pokynom riadit'.

Sietové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokial’ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko dosiahnutel’nom priestore aj po prevedenej montáži. Pokial’ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnutel’nom priestore aj po prevedení montáže, je nutné použit’ dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepátí III, v súlade s pravidlami inštalácie.

Upozornenie! Skôr než opät' napojíte obvod digestora na siet'ové napájanie a overíte správne fungovanie, skontrolujte si vždy, že siet'ový kábel bol správne namontovaný.

Upozornenie! Výmena napájacieho kábla musí byt prevedená príslušnou schválenou technickou službou.

Montáž

Odsávač pary je vybavený upevňovacími klinmi vhodnými pre väčšinu typov stien/stropov. Jednako je nevyhnutné poradit' sa s kvalifikovaným technikom, aby vám schválil spôsobilosť materiálov na základe akého typu je stena/strop. Stena/strop musí byť dostatočne mohutná, aby udržala hmotnosť odsávača pary.

Činnost'

Odsávač pary je vybavený ovládacím panelom s kontrolou odsávacej rýchlosti a s kontrolou zapínania svietidla na osvetlenie varnej pracovnej plochy.

V prípade nazhromaždenia väčšieho množstva pary v kuchyni použite vyššiu rýchlost'. Odporúčame zapnút' odsávanie 5 minút pred začatím varenia a nechat' ho v chode ešte približne dalších 15 minút po ukončení varenia.

Údržba

Čistenie

Pri čistení je treba použit' VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMOCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Protitukový filter

Udržuje častice tukov pochádzajúcich z varenia.

Musí byť čistený jedenkrát za mesiac s nedráždivými čistiacimi prostriedkami, ručne alebo v umývačke riadu s nízkou teplotou a s krátkym umývacím cyklom.

Umývaním v umývačke riadu, protitukový kovový filter môže vyblednút, ale jeho filtračné vlastnosti sa tým vôbec nezmenia.

Uholný filter (iba pre filtračnú verziu)

Obr. 2

Udržuje nepríjemné zápachy pochádzajúce z varenia.

Nasýtenie filtra s uhlíkom nastane po viac či menej dlhom užívaní, tj. závisí na type kuchyne a pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné nahradit filter približne raz za 4 mesiace. NEMÓŽE byť umývaný alebo regenerovaný.

Skontrolovať, aby kolíky R na doprovode zodpovedali otvoromS, nakoniec pootočit smerom hodinových ručičiek až po zablokovanie

alebo

na zmontovanie postupovať opačným smerom.

Znovu namontovať protitukové filtre.

Výmena žiaroviek

Obr. 1

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

Kôli prístupu k uložnému priestoru žiarovky, odmontovať kryt A.

Ak by osvetlenie nefungovalo, skôr ako zavoláte servis overte správne nasadenie žiaroviek do sedla.
