NÁVOD NA OBSLUHU ZIB632C ZEROWATT

Pokyny pro správný provoz

22 znázorītajoušktapeňstýkonu pro každou z varných zón.

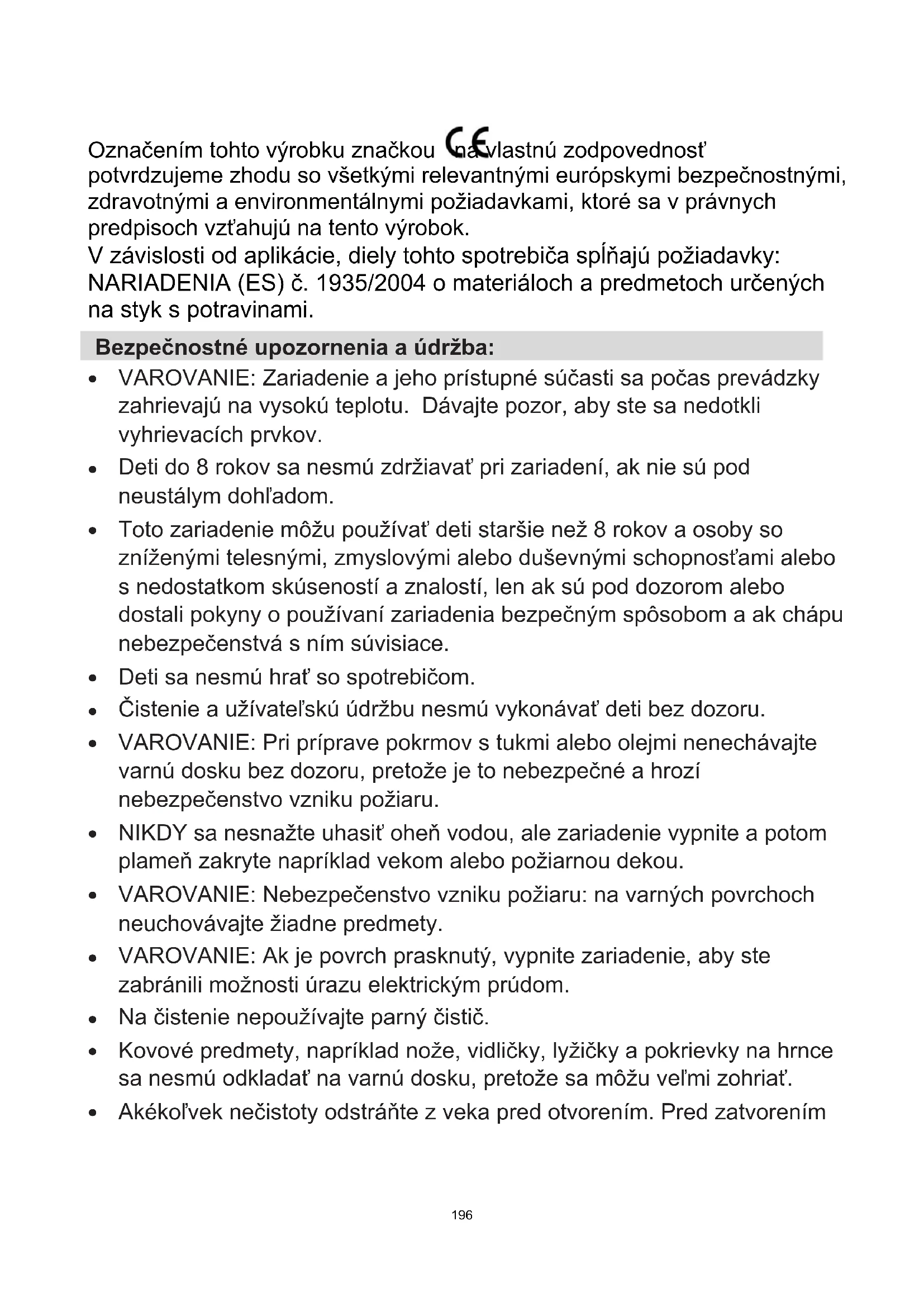

Označením tohto výrobku značkou na vlastnú zodpovednosť potvrdzujeme zhodu so všetkými relevantnými európskymi bezpečnostnými, zdravotnými a environmentálnymi požiadavkami, ktoré sa v právnych predpisoch vzt'ahujú na tento výrobok.

V závislosti od aplikácie, diely tohto spotrebiča spíňajú požiadavky: NARIADENIA (ES) č. 1935/2004 o materiáloch a predmetoch určených na styk s potravinami.

• VAROVANIE: Zariadenie a jeho prístupné súčasti sa počas prevádzky zahrievajú na vysokú teplotu. Dávajte pozor, aby ste sa nedotkli vyhrievacích prvkov.
• Deti do 8 rokov sa nesmú zdržiavať pri zariadení, ak nie sú pod neustálym dohl'adom.
• Toto zariadenie môžu používať deti staršie než 8 rokov a osoby so zníženými telesnými, zmyslovými alebo duševnými schopnost'ami alebo s nedostatkom skúseností a znalostí, len ak sú pod dozorom alebo dostali pokyny o používaní zariadenia bezpečným spôsobom a ak chápu nebezpečenstvá s ním súvisiace.
• Deti sa nesmú hrat' so spotrebičom.
• Čistenie a užívatel'skú údržbu nesmú vykonávať deti bez dozoru.
• VAROVANIE: Pri príprave pokrmov s tukmi alebo olejmi nenechávajte varnú dosku bez dozoru, pretože je to nebezpečné a hrozí nebezpečenstvo vzniku požiaru.
• NIKDY sa nesnažte uhasit oheň vodou, ale zariadenie vypnite a potom plameň zakryte napríklad vekom alebo požiarnou dekou.
• VAROVANIE: Nebezpečenstvo vzniku požiaru: na varných povrchoch neuchovávajte žiadne predmety.
• VAROVANIE: Ak je povrch prasknutý, vypnite zariadenie, aby ste zabránili možnosti úrazu elektrickým prúdom.
• Na čistenie nepoužívajte parný čistič.
• Kovové predmety, napríklad nože, vidličky, lyžičky a pokrievky na hrnce sa nesmú odkladať na varnú dosku, pretože sa môžu veľmi zohriat'.
• Akékol'vek nečistoty odstráňte z veka pred otvorením. Pred zatvorením

veka sa musí varná doska nechat' vychladnút'.

• Po použití prvok dosky vypnite pomocou jeho ovládača. Nespoliehajte sa na detektor hrncov.
• Toto zariadenie nie je určené na ovládanie pomocou externého časovača alebo samostatného systému dial'kového ovládania.
• Prostriedok na odpojenie musí byt' začlenený do pevnej elektroinštalácie v súlade s pravidlami zapojenia.
• Pokyny uvádzajú typ kábla, ktorý sa má použit's ohľadom na teplotu zadného povrchu zariadenia. Ak došlo k poškodeniu napájacieho kábla, musí ho vymenit' výrobca, jeho servisný zástupca alebo podobne spôsobilá osoba, aby nedošlo k nebezpečenstvu.
• UPOZORNENIE: Aby sa predišlo nebezpečenstvu v dôsledku neúmyselného zresetovania tepelnej ochrany, toto zariadenie nesmie byt' napájané cez externé spínacie zariadenie, napríklad časovač, alebo byt' pripojené k obvodu, ktorý sa pravidelne zapína a vypína dodávatel'om energie.
• VAROVANIE: Používajte iba chrániče varnej dosky navrhnuté výrobcom spotrebiča určeného na varenie alebo určené výrobcom spotrebiča v návode na použitie ako vhodné pomôcky alebo chrániče zabudované do spotrebiča. Použitie nevhodných chráničov môže spôsobit' nehody.
  • Vždy používajte vhodný riad.
• Hrniec položte vždy do stredu používanej varnej zóny.
• Nikdy nič neklad'te na ovládací panel.
• Povrch varnej dosky nepoužívajte ako dosku na krájanie.
• Prostriedky na odpojenie musia byt' integrované do pevnej elektrickej inštalácie v súlade s pravidlami zapojenia elektrického vedenia.— V pokynoch sa uvádza typ používaného napájacieho kábla, pričom sa zohl'adňuje teplota zadného povrchu zariadenia.
• Pred zatvorením veka sa musí varná doska nechat' vychladnút'.
• UPOZORNENIE: na nádoby na varnej doske počas varenia dohliadajte. Pri príprave jedla s krátkou dobou varenia na jedlo nepretržite dohliadajte.

Vážený zákazník:

Ďakujeme vám, že ste si kúpili indukčnú varnú dosku CANDY. Veríme, že vám poskytne dobré služby po mnoho rokov.

Pred použitím varnej dosky si, prosím, pozorne prečítajte tento návod na použitie a uchovajte si ho na bezpečnom mieste pre prípad, že by ste ho v budúcnosti potrebovali.

Predstavenie vý robku

Táto indukčná varná doska je vhodná pre všetky typy varenia. Vďaka elektromagnetickým varným zónam, mikropočítačom riadeným ovládačom a mnohým funkciám predstavuje ideálnu vol’bu pre dnešnú rodinu.

Indukčná varná doska CANDY je vyrobená zo špeciálnych importovaných materiálov. Je mimoriadne praktická, odolná a bezpečná.

Princíp činnosti

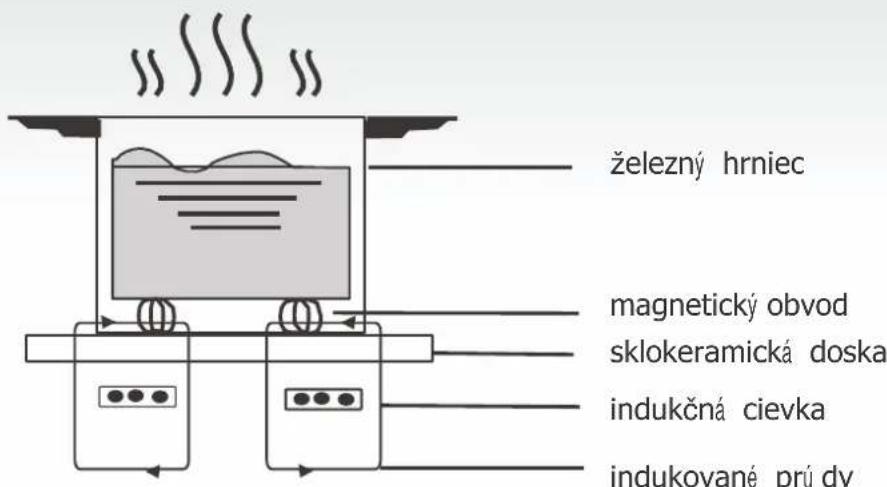

Indukčnú varnú dosku tvorí cievka, vyhrievacia platňa vyrobená z feromagnetického materiálu a riadiaci systém. Elektrický prúd generuje prostredníctvom cievky silné magnetické pole. Dochádza tak ku vzniku množstva vírov, ktoré následne generujú teplo, ktoré sa prenáša prostredníctvom varnej zóny do varného riadu.

železný hrniec magnetický obvod sklokeramická doska indukčná cievka indukované prú dy

Bezpečnost'

Táto varná doska bola špeciálne navrhnutá na používanie v domácnosti.

Kedže sa spoločnosť CANDY snaží svoje výrobky neustále vylepšovat', vyhradzuje si právo kedykol'vek upravovat technické, programové alebo estetické stránky tohto zariadenia.

Ochrana pred prehriatí m

Detekcia malý ch alebo nemagnetický ch predmetov

Ked' na varnej doske ponecháte hrniec s priemerom menším ako 80 mm alebo iný malý predmet (napr. nôž, vidličku, klúč) či nemagnetický hrniec (napr. hliníkový), približne jednu minútu bude znieť zvuková signalizácia a potom sa varná doska automaticky prepne do pohotovostného režimu.

Varovanie ohľadom zvyškového tepla

Ak bola varná doska nejakú dobu zapnutá, bude mat' zvyškové teplo. Upozorní vás naňho zobrazené písmeno „H“, aby ste sa zdržiavali od spotrebiča čo najďalej.

Čalšia bezpečnostná funkcia indukčnej dosky je automatické vypínanie. To nastáva vždy, ked' zabudnete varnú zónu vypnút'. Preddefinované časy vypnutia sú uvedené v nasledujúcej tabul'ke:

Úroveň výkonu	Ohrevná zóna sa automaticky vypína po
1~3	8 hodinách
4~6	4 hodinách
7~9	2 hodinách

Po odstránení hrnca z varnej zóny sa zahrievanie ihned' preruší a po minúte zvukovej signalizácie sa vypne.

Varovanie: Každý, kto používa kardiostimulátor, sa musí o používaní indukčnej varnej dosky poradit's lekárom.

Inštalácia

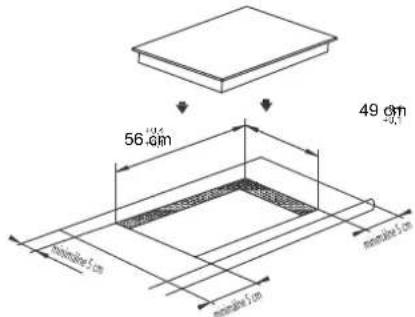

1. Vyrežte dieru v pracovnej doske podľa rozmeru znázorneného na nižšie uvedenej schéme. Okolo otvoru sa musí ponechat minimálne 50 mm medzera. Pracovná doska by mala byť aspoň 30 mm hrubá a vyrobená z tepelne odolného materiálu. Ako je znázornené na obrázku (1)

56 cm 49 cm memine 1 cm memine 1 cm

Obrázok (1)

TESNENIE

1. Je dôležité, aby bola indukčná doska dobre odvetrávaná a aby nebol blokovaný vstup ani výstup vzduchu.

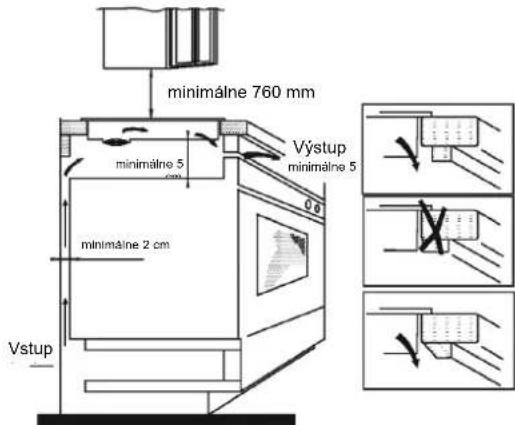

Podl'a obrázku (2) skontrolujte, či je varná doska správne nainštalovaná. Obrázok (2)

minimálne 760 mm minimálne 5 cm Výstup minimálne 5 minimálne 2 cm Výstup

Pozná mka: Z bezpečnostných dôvodov musí byť medzera medzi doskou a akoukol'vek kuchynskou skrinkou nad ňou najmenej 760 mm.

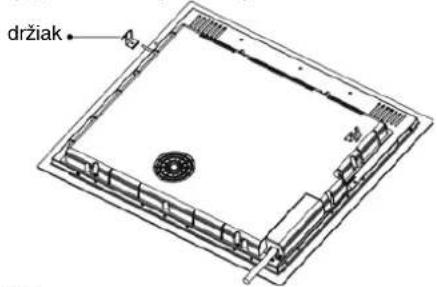

1. Varnú dosku pripevnite k pracovnej doske pomocou štyroch konzol, ktoré sa nachádzajú na základni varnej dosky. Polohu konzol je možné nastavit podl'a hrúbky pracovnej dosky.

držiak

Varovania:

(1) Indukčnú varnú dosku musí inštalovať odborne spôsobilá osoba. Máme k dispozícii vlastných kvalifikovaných inštalatérov. Nikdy sa nepokúšajte zariadenie inštalovať svojpomocne.
(2) Indukčná varná doska sa nesmie inštalovať nad chladničky, mrazničky, umývačky riadu alebo bubnové sušičky.
(3) Indukčná varná doska by mala byt nainštalovaná tak, aby sa dosiahlo optimálne vyžarovanie tepla.
(4) Stena a oblast' nad varnou doskou by mala odolat' pôsobeniu tepla.
(5) Aby ste zabránili poškodeniu, sendvičová vrstva a lepidlo by mali byť odolné voči teplu.

4. Pripojenie k siet'ovému napájaniu

Zásuvka by mala byť pripojená k jednopólovému ističu v súlade s príslušnou normou. Spôsob pripojenia je znázornený na obrázku 3.

Napătie a frekvencia	Pripojenie vodičov
380 – 415 V 3N~	1L1Čierný	2L2Hnedý	3Modrý	4Zltozelený
220 – 240 V~	1Čiernohnedý	2L	3Modrý	4Zltozelený

Obrázok (3)

V záujme predchádzania nehodám by poškodený kábel alebo kábel, ktorý vyžaduje výmenu, mal vymieňat' výhradne popredajný servisný technik s použitím vhodných nástrojov.

Ak sa zariadenie pripája priamo k sieti, musí sa nainštalovať všepólový istič s minimálnou medzerou medzi kontaktmi 3 mm. Inštalatér musí zaistiť správne elektrické pripojenie a súlad s bezpečnostnými predpismi.

Kábel sa nesmie ohýbat' ani stláčat'. Kábel sa musí pravidelne kontrolovať a výmenu smie vykonat' len odborne spôsobilá osoba.

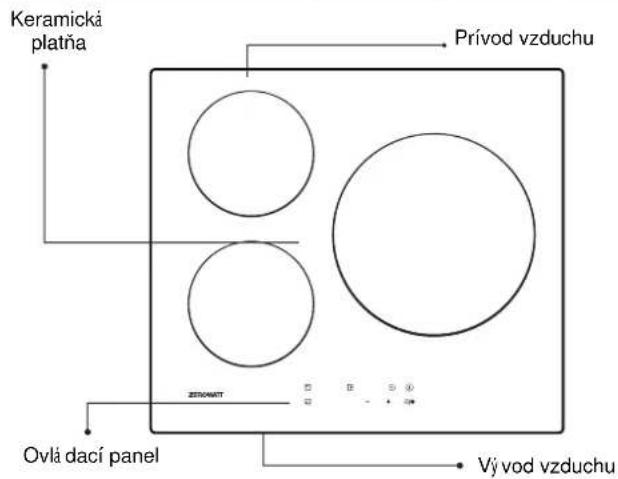

Nákres indukčnej varnej dosky:

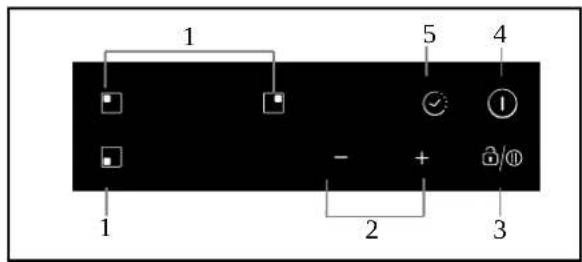

Schematický ná kres ovlá dacieho panela

1 5 4 - + -/ 1 2 3

Pokyny na používanie

Príprava pred použitím:

Ked' sa zapne napájanie, zvuková signalizácia zaznie jedenkrát a všetky indikátory sa na jednu sekundu zobrazia, a potom zase zmiznú. Varná doska je teraz v pohotovostnom režime. Položte hrniec uprostred varnej zóny.

Prevá dzkové pokyny

Po stlačení tlačidla ZAP./VYP. všetky indikátory ukazujú „-“. Zvolte úroveň výkonu príslušnej platne stlačením tlačidla „+“ alebo „-“. Začnite s indikátorom nastaveným na hodnotu „5“. Nastavujte nahor alebo nadol stláčaním „+“ alebo „-“. Ak stlačíte tlačidlá „+“ a „-“ súčasne, nastavenie výkonu sa vráti na „0“ a varná zóna sa vypne.

V tabuľke na strane 6 sú uvedené výkony pre každú varnú zónu.

Pozná mka: Stlačením tlačidla ZAP./VYP. sa indukčná varná doska vráti do pohotovostného režimu v prípade, ak sa do jednej minúty nevykoná žiaden d'alší úkon.

○..._ ⊖ ⊕

Funkcia časovača

Po stlačení tlačidla časovača začne jeho indikátor blikat'. Potom nastavte čas medzi 1 a 99 minútami stlačením tlačidla „+“ alebo „-“. Každým stlačením tlačidla „+“ sa čas o jednu minútu predíži. Každým stlačením tlačidla „-“ sa čas o jednu minútu skráti. Ked' nastavený čas prekročí 99 minút, automaticky sa vráti na

„0“ minút. Po súčasnom stlačení tlačidiel „-“ a „+“ sa na indikátore zobrazí „0“.

Potvrdenie časovača

Z dôvodu zabezpečenia bezpečnosti detí je indukčná varná doska vybavená uzamykacím zariadením.

• Namiesto vypnutia varnej dosky môžete prerušit' ohrev.
• Po aktivácii režimu pauzy sa deaktivujú všetky ovládače, okrem vypínača.

Ked' je varná doska v režime uzamknutia, budú deaktivované všetky ovládače okrem vypínača ①, v prpade núdze budete móct indukčnú varnú dosku vypnút.

Funkcia ovlá dania vý konu

• pre indukčnú varnú dosku môžete nastavit' maximálnu úroveň absorpcie pre výkon zvolením rôznych rozsahov výkonu.
• indukčné varné dosky sú schopné obmedzit automaticky svoj výkon, aby pracovali pri nižšom výkone a zabránili tak preťaženiu.

Aktivá cia funkcie ovlá dania vý konu

Zapnite varnú dosku a stlačte súčasne tlačidlo „+“ (časomer) a tlačidlo zamknutia klávesov.

Ak chcete prepnút' na inú úroveň

Potvrdenie a vý stup z funkcie ovlá dania vý konu

Stlačte súčasne + (časomer) a tlačidlo zamknutia klávesov na potvrdenie.

Môžete mať mnoho rôzneho varného riadu

1 Táto indukčná varná doska dokáže identifikovať rôzny varný riad, ktorý môžete otestovať jedným z nasledujúcich spôsobov:

Postavte nádobu na varnú zónu. Ak zodpovedajúca varná zóna zobrazí úroveň výkonu, tak je nádoba vhodná. Ak bliká „U“, nádoba nie je vhodná na používanie na indukčnej varnej doske.

2 Podržte pri nádobe magnet. Ak sa magnet pritiahne k nádobe, je vhodná na používanie na indukčnej varnej doske.

Musí mať rovné dno s priemerom viac ako 14 cm.

3 Používajte hrnce, których priemer je taký veľký, ako obrys zvolenej zóny.

Používaním trochu širšieho hrnca sa bude využívať energia s maximálnou účinnosťou. Ak budete používať menší hrniec, účinnosť môže byť menšia, než sa očakávalo. Hrniec užší než je 140 mm nemusívarná doska zaznamenat'.

Čistenie a údržba

Povrch indukčnej varnej dosky sa dá l'ahko čistit' nasledujúcim spôsobom:

Typ znečistenia	Spôsob čistenia	Čistiace materiály
Svetlo	Ponorte do horúcej vody a vyutierajte dosucha.	Čistiaca hubka
Kruhy a vodný kameň	Na plochu naneste biely ocot, utrite ju mäkkou handričkou alebo použite bežne predávaný prostriedok	Špeciálna priľnavá látka pre sklokeramiku
Cukríky, roztavený hliník alebo plast	Na odstránenie zvyškov použite špeciálnu škrabku pre sklokeramiku (najlepší je silikónový produkt)	Špeciálna priľnavá látka pre sklokeramiku

Poznámka: Pred čistením odpojte zariadenie od elektrickej siete.

Ak dôjde k neštandardnej prevádzke, indukčná varná doska sa automaticky prepne do ochranného režimu a zobrazí jeden z nasledujúcich kódov:

Porucha	Možná príčina	Riešenia
F0/F1/F2	Porucha ventilátora	Kontaktujte dodávatel'a
F3-F8	Porucha teplotného snímača	Kontaktujte dodávatel'a
E1/E2	Neštandardné napätie v napájaní	Skontrolujte, či je napájanie normálne.Zariadenie zapnite, ked' sa obnoví normálny stav napájania.
E3/E4	Neštandardná teplota	Skontrolujte hrniec
E5/E6	Zlé vyžarovanie tepla vo varnej zóne	Znovu spustite po ochladení varnej zóny

Vyššie uvedená tabul'ka ukazuje, ako posudzovat' a kontrolovať bežné problémy. Zariadenie nedemontujte sami, pretože môžete poškodit' indukčnú varnú dosku.

Zá kazní cky servis

Ak sa vyskytne problém, predtým než budete kontaktovať popredajný servis, skúste nasledujúce:

– Skontrolujte, či je spotrebič správne pripojený.
– Prečítajte si predchádzajúcu tabuľku o chybách a zobrazeniach.

Ak stále nemôžete vyriešit' problém, zariadenie vypnite, nepokúšajte sa ho demontovat' a kontaktujte popredajný servis.

Špeciálne vyhlásenie

Obsah tohto návodu bol dôkladne skontrolovaný. Spoločnosť však nenesie zodpovednosť za žiadne tlačové chyby alebo opomenutia.

Vyhradzujeme si tiež právo na technické zmeny v upravenej verzii návodu bez upozornenia. Vzhľad a farba zariadenia v tomto návode sa môže odlišovat' od konkrétneho výrobku.

LIKVIDÁCIA: Tento produkt sa nesmie likvidovat' ako netriedený komuná Iny odpad. Potrebné je zaistit' jeho samostatný zber pre osobitné spracovanie.

Toto zariadenie je označené podľa európskej smernice 2012/19/ES o odpade z elektrických a elektronický ch zariadení (OEEZ). Sprá vnou likvidá ciou tohto zariadenia zabránite možnému poškodeniu životného prostredia a ľudského zdravia, k čomu by inak mohlo dôjst' v dôsledku jeho nesprávnej likvidácie. Symbol na produkte znamená, že sa s ním nesmie zaobchádzat' ako s bežným domovým odpadom. Odneste ho na zberné miesto určené na recyklá ciu elektrický ch a elektronický ch zariadení . Toto zariadenie vyžaduje špeciálny spôsob likvidácie. Ak potrebujete d'alšie informácie o spracovaní, obnove a recyklácii tohto produktu, obrát'te sa na miestnu samosprávu, služby na likvidáciu domového odpadu alebo na predajňu, v ktorej ste produkt zakúpili.

Ak potrebujete podrobnejšie informácie o spracovaní, obnove a recyklácii tohto produktu, obrát'te sa na mestskú samosprávu, služby na likvidáciu domového odpadu alebo na predajňu, v ktorej ste produkt zakúpili.
