Technické vlastnosti	Bezdrôtová vŕtačka BLACK & DECKER BDCDC18, napätie 18V, jednosmerný motor, maximálny krútiaci moment 30 Nm, premenná rýchlosť od 0 do 650 ot/min.
Typ batérie	Lítiovo-iónová batéria, kapacita 1,5 Ah, rýchle nabíjanie.
Použitie	Ideálna na vŕtanie do dreva, kovu a plastu, ako aj na skrutkovanie.
Hmotnosť	1,5 kg, uľahčuje manipuláciu a dlhodobé používanie.
Údržba a opravy	Pravidelne kontrolujte stav batérie, čistite skľučovadlo a podľa potreby mažte pohyblivé časti.
Bezpečnosť	Používajte ochranné okuliare, vyhýbajte sa vŕtaniu neznámych materiálov bez opatrnosti, pri údržbe odpojte batériu.
Všeobecné informácie	2 roky záruka, príslušenstvo v cene: nabíjačka a skľučovadlo.

Často kladené otázky - BDCDC18 BLACK & DECKER

Ako nabiť vŕtačku BLACK & DECKER BDCDC18?

Na nabíjanie vŕtačky ju umiestnite na dodanú nabíjačku a uistite sa, že sa rozsvieti kontrolka. Pred prvým použitím ju úplne nabijte.

Prečo moja vŕtačka nefunguje?

Skontrolujte, či je batéria úplne nabitá. Ak sa vŕtačka stále nezapína, uistite sa, že je správne zvolený režim prevádzky.

Ako zmeniť smer otáčania vŕtačky?

Použite tlačidlo na zmenu smeru, ktoré sa nachádza vedľa spúšte. Stlačením tlačidla prepínate medzi otáčaním v smere hodinových ručičiek a proti nemu.

Aké typy vrtákov môžem použiť s BDCDC18?

Môžete použiť vrtáky s priemerom od 1 do 13 mm vhodné pre bezdrôtovú vŕtačku. Uistite sa, že vrtáky sú kompatibilné so skľučovadlom.

Vŕtačka vydáva zvláštne zvuky, čo robiť?

Nezvyčajné zvuky môžu naznačovať problém s motorom alebo skľučovadlom. Ihneď prestaňte vŕtačku používať a kontaktujte zákaznícky servis.

Ako vyčistiť moju vŕtačku BLACK & DECKER BDCDC18?

Použite mäkkú a suchú handričku na čistenie vonkajšej časti náradia. Vyhnite sa používaniu agresívnych chemikálií, ktoré by mohli poškodiť plast.

Aká je kapacita batérie BDCDC18?

Vŕtačka je vybavená lítiovo-iónovou batériou 18 V, ktorá poskytuje dobrú výdrž pre ľahké až stredné práce.

Ako zistiť, či je moja batéria v dobrom stave?

Skontrolujte indikátor nabitia na nabíjačke. Ak je svetlo červené, batéria sa nabíja. Zelené svetlo znamená, že batéria je úplne nabitá.

Môžem použiť vŕtačku na vonkajšie práce?

Áno, vŕtačka BDCDC18 sa dá používať vonku, ale vyhnite sa vystaveniu extrémnym poveternostným podmienkam, ako je dážď.

Kde môžem nájsť náhradné diely pre moju vŕtačku?

Náhradné diely sú dostupné na oficiálnej webovej stránke BLACK & DECKER alebo u autorizovaných predajcov.

NÁVOD NA OBSLUHU BDCDC18 BLACK & DECKER

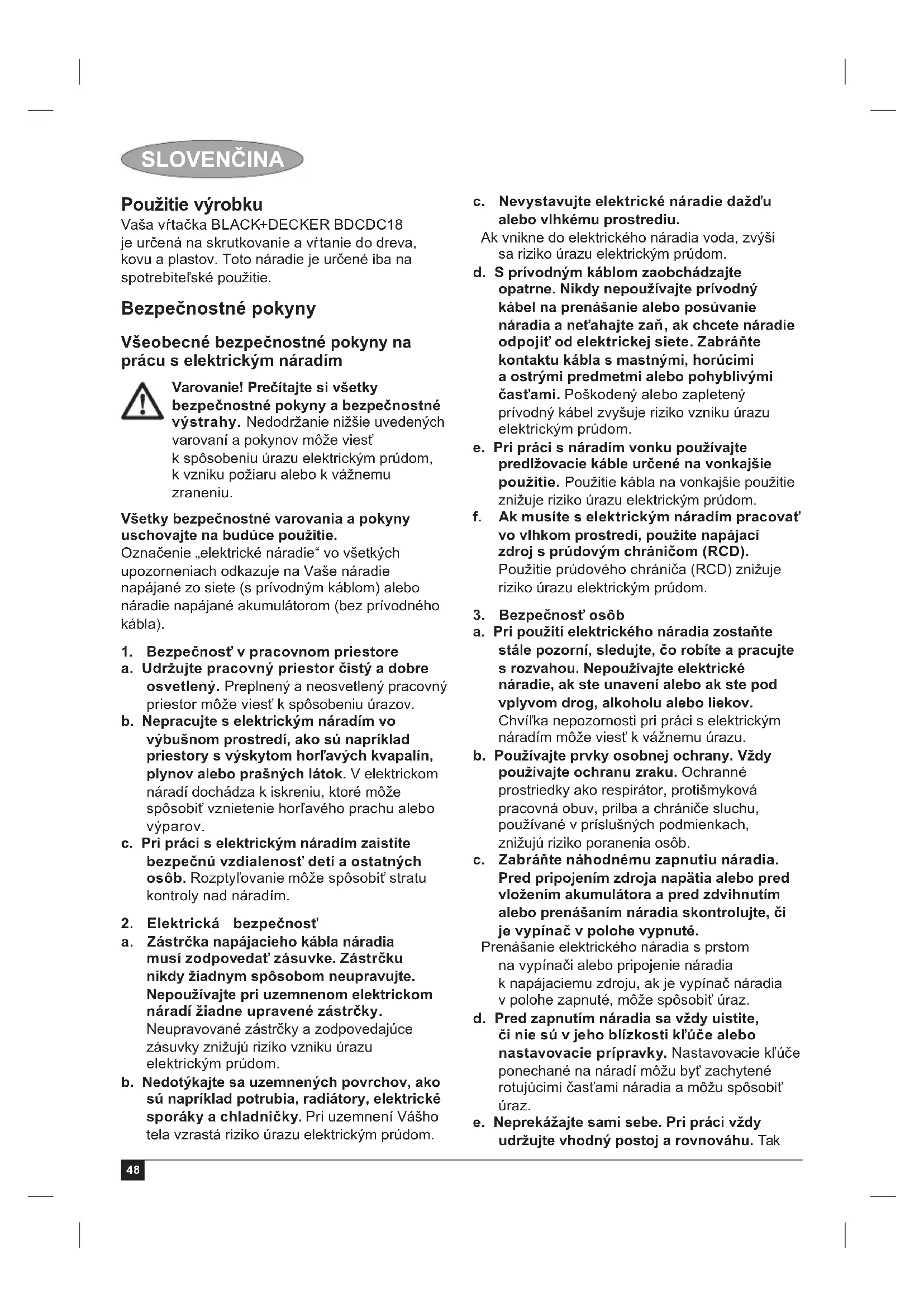

Slovenčina (Preložené z pôvodného návodu) 48

Vaša vítačka BLACK+DECKER BDCDC18 je určená na skrutkovanie a vírtanie do dreva, kovu a plastov. Toto náradie je určené iba na spotrebitel'ské použitie.

Bezpečnostné pokyny

Všeobecné bezpečnostné pokyny na prácu s elektrickým náradím

Varovanie! Prečítajte si všetky bezpečnostné pokyny a bezpečnostné výstrahy. Nedodržanie nižšie uvedených varovaní a pokynov môže viest' k spôsobeniu úrazu elektrickým prúdom, k vzniku požiaru alebo k vážnemu zraneniu.

Všetky bezpečnostné varovania a pokyny uschovajte na budúce použitie.

Označenie „elektrické náradie“ vo všetkých upozorneniach odkazuje na Vaše náradie napájané zo siete (s prívodným káblom) alebo náradie napájané akumulátorom (bez prívodného kábla).

1. Bezpečnost' v pracovnom priestore a. Udržujte pracovný priestor čistý a dobre osvetlený. Preplnený a neosvetlený pracovný priestor môže viest' k spôsobeniu úrazov.
   b. Nepracujte s elektrickým náradím vo výbušnom prostredí, ako sú napríklad priestory s výskytom horľavých kvapalín, plynov alebo prašných látok. V elektrickom náradí dochádza k iskreniu, ktoré môže spôsobit’ vznietenie horľavého prachu alebo výparov.
   c. Pri práci s elektrickým náradím zaistite bezpečnú vzdialenost' detí a ostatných osôb. Rozptyľovanie môže spôsobit' stratu kontroly nad náradím.

2. Elektrická bezpečnost'

a. Zástrčka napájacieho kábla náradia musí zodpovedat' zásuvke. Zástrčku nikdy žiadnym spôsobom neupravujte. Nepoužívajte pri uzemnenom elektrickom náradí žiadne upravené zástrčky. Neupravované zástrčky a zodpovedajúce zásuvky znižujú riziko vzniku úrazu elektrickým prúdom.

b. Nedotýkajte sa uzemnených povrchov, ako sú napríklad potrubia, radiátory, elektrické sporáky a chladničky. Pri uzemnení Vášho tela vzrastá riziko úrazu elektrickým prúdom.

c. Nevystavujte elektrické náradie dažd'u alebo vlhkému prostrediu.

d. S prívodným káblom zaobchádzajte opatrne. Nikdy nepoužívajte prívodný kábel na prenášanie alebo posúvanie náradia a net'ahajte zaň, ak chcete náradie odpojit' od elektrickej siete. Zabráňte kontaktu kábla s mastnými, horúcimi a ostrými predmetmi alebo pohyblivými časťami. Poškodený alebo zapletený prívodný kábel zvyšuje riziko vzniku úrazu elektrickým prúdom.

e. Pri práci s náradím vonku používajte predlžovacie káble určené na vonkajšie použitie. Použitie kábla na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom.

f. Ak musíte s elektrickým náradím pracovat' vo vlhkom prostredí, použite napájací zdroj s prúdovým chráničom (RCD). Použitie prúdového chrániča (RCD) znižuje riziko úrazu elektrickým prúdom.

1. Bezpečnost'osôb

a. Pri použití elektrického náradia zostaněte stále pozorní, sledujte, čo robíte a pracujte s rozvahou. Nepoužívajte elektrické náradie, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Chvíľka nepozornosti pri práci s elektrickým náradím môže viest' k vážnemu úrazu.

b. Používajte prvky osobnej ochrany. Vždy používajte ochranu zraku. Ochranné prostriedky ako respirátor, protišmyková pracovná obuv, prilba a chrániče sluchu, používané v príslušných podmienkach, znižujú riziko poranenia osôb.

c. Zabráňte náhodnému zapnutiu náradia. Pred pripojením zdroja napätia alebo pred vložením akumulátora a pred zdvihnutím alebo prenášaním náradia skontrolujte, či je vypínač v polohe vypnuté.

a. Pri použití elektrického náradia zostaňte stále pozorní, sledujte, čo robíte a pracujte s rozvahou. Nepoužívajte elektrické náradie, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Chvíľka nepozornosti pri práci s elektrickým náradím môže viest' k vážnemu úrazu. b. Používajte prvky osobnej ochrany. Vždy používajte ochranu zraku. Ochranné prostriedky ako respirátor, protišmyková pracovná obuv, prilba a chrániče sluchu, používané v príslušných podmienkach, znižujú riziko poranenia osôb. c. Zabráňte náhodnému zapnutiu náradia. Pred pripojením zdroja napätia alebo pred vložením akumulátora a pred zdvihnutím alebo prenášaním náradia skontrolujte, či je vypínač v polohe vypnuté.

Prenášanie elektrického náradia s prstom na vypínači alebo pripojenie náradia k napájaciemu zdroju, ak je vypínač náradia v polohe zapnuté, môže spôsobit úraz.

d. Pred zapnutím náradia sa vždy uistite, či nie sú v jeho blízkosti kl'úče alebo nastavovacie prípravky. Nastavovacie kl'úče ponechané na náradí môžu byt' zachytené rotujúcimi časťami náradia a môžu spôsobit' úraz.

je umožnená lepšia ovládateľnosť náradia v neočakávaných situáciách.

f. Vhodne sa obliekajte. Nenoste vol'ný odev alebo šperky. Dbajte na to, aby sa Vaše vlasy, odev a rukavice nedostali do kontaktu s pohyblivými čast'ami. Vol'ný odev, šperky alebo dlhé vlasy môžu byt pohyblivými dielmi zachytené.

g. Ak sú zariadenia vybavené adaptérom na pripojenie príslušenstva na zachytávanie prachu, zaistite jeho správne pripojenie a riadnu funkciu. Použitie týchto zariadení môže znížit' nebezpečenstvo týkajúce sa prachu.

a. Nepret'ažujte elektrické náradie. Používajte na vykonávanú prácu správny typ náradia. Pri použití správneho typu náradia bude práca vykonávaná lepšie a bezpečnejšie.

b. Ak nie je možné vypínač náradia zapnút' a vypnút', s náradím nepracujte. Každé elektrické náradie s nefunkčným vypínačom je nebezpečné a musí sa opravit'.

c. Pred nastavovaním náradia, pred výmenou príslušenstva alebo ak náradie nepoužívate, odpojte zástrčku prívodného kábla od zásuvky alebo z náradia vyberte akumulátor. Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného zapnutia náradia.

d. Uložte elektrické náradie mimo dosahu deti a nedovol'te ostatným osobám, ktoré toto náradie nevedia ovládat', alebo ktoré nepoznajú tieto bezpečnostné pokyny, aby s týmto elektrickým náradím pracovali. Elektrické náradie je v rukách nekvalifi kovanej obsluhy nebezpečné.

e. Vykonávajte údržbu elektrického náradia. Skontrolujte vychýlenie alebo zablokovanie pohyblivých častí, poškodenie jednotlivých dielcov a iné okolnosti, ktoré môžu ovplyvnit' chod náradia. Ak je náradie poškodené, nechajte ho opravit'. Mnoho nehôd býva spôsobených zanedbanou údržbou náradia.

f. Rezné nástroje udržujte ostré a čisté. Riadne udržiavané rezné nástroje s ostrými reznými ostriami sú menej náchylné na zanášanie nečistotami a lepšie sa s nimi pracuje.

g. Používajte toto elektrické náradie, príslušenstvo a pracovné nástroje

podl'a týchto pokynov a berte do úvahy prevádzkové podmienky a prácu, ktorá sa bude vykonávať. Použitie elektrického náradia na iné účely, než na aké je určené, môže byť nebezpečné.

a. Nabíjajte iba v nabíjačke určenej výrobcom. Nabíjačka vhodná pre jeden typ akumulátora môže pri vložení iného nevhodného typu spôsobit' požiar.

b. Používajte elektrické náradie výhradne s akumulátormi, ktoré sú určené pre daný typ náradia. Použitie iných typov akumulátorov môže spôsobit' vznik požiaru alebo zranenie.

c. Ak sa akumulátor nepoužíva, uložte ho mimo dosahu kovových predmetov, ako sú kancelárske sponky na papier, mince, kl'úče, klince, skrutky alebo d'alšie drobné kovové predmety, ktoré môžu spôsobit' skratovanie kontaktoy akumulátora.

Skratovanie kontaktov akumulátora môže viest' k vzniku popálenín alebo požiaru.

d. V nevhodných podmienkach môže z akumulátora unikať kvapalina. Vyvarujte sa kontaktu s touto kvapalinou. Ak dôjde k náhodnému kontaktu s touto kvapalinou, zasiahnuté miesto omyte vodou. Pri zasiahnutí očí zasiahnuté miesto umyte a vyhl'adajte lekársku pomoc. Unikajúca kvapalina z akumulátora môže spôsobit' podráždenie pokožky alebo popáleniny.

1. Servis

a. Opravy elektrického náradia zverte iba kvalifi kovanému technikovi, ktorý bude používať originálne náhradné diely. Tým zaistíte bezpečnú prevádzku náradia.

Doplnkové bezpečnostné pokyny na prácu s elektrickým náradím

Varovanie! Ďalšie bezpečnostné pokyny pre vrtačky

♦ Používajte prídavné rukoväti dodávané s náradím. Strata kontroly nad náradím môže viest' k úrazu.

♦ Pri pracovných operáciách, pri których by mohlo dôjst' ku kontaktu pracovného nástroja so skrytými elektrickými vodičmi, držte elektrické náradie vždy za izolované rukoväti. Pri kontakte pracovného príslušenstva so „živým“ vodičom spôsobia

SLOVENČINA

neizolované kovové časti náradia obsluhe úraz elektrickým prúdom.

♦ Pri pracovných operáciách, pri ktorých by mohlo dôjst' ku kontaktu montážneho prvku so skrytými elektrickými vodičmi, držte elektrické náradie vždy za izolované rukoväti. Montážne prvky, ktoré sa dostanú do kontaktu so „živým“ vodičom, spôsobia, že neizolované kovové časti elektrického náradia budú tiež „živé“, čo môže obsluhe spôsobit’ úraz elektrickým prúdom.
Na zaistenie a upnutie obrobku k pracovnému stolu používajte svorky alebo iné vhodné prostriedky. Držanie obrobku rukou alebo opretie obrobku o časť tela nezaistí jeho stabilitu a môže viest' k strate kontroly.
Pred vrtaním do stien, podláh alebo stropov zistite polohu elektrických vedení a potrubí.
- Ihned' po ukončení vrtania sa nedotýkajte vrtáka, pretože môže byť horúci.
Určené použitie tohto výrobku je popísané v tomto návode. Použitie iného príslušenstva alebo prídavného zariadenia a vykonávanie iných pracovných operácií než je odporúčané týmto návodom, môže predstavovat' riziko zranenia obsluhy alebo riziko spôsobenia hmotných škôd.

Bezpečnost' ostatných osób

♦ Toto náradie nie je určené na použitie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo s nedostatkom skúseností a znalostí, ak týmto osobám nebol stanovený dohlad, alebo ak im neboli poskytnuté inštrukcie týkajúce sa použitia výrobku osobou zodpovednou za ich bezpečnost'.
♦ Deti musia byt' pod dozorom, aby bolo zaistené, že sa s týmto náradím nebudú hrat'.

Zvyškové riziká

Ak sa toto zariadenie používa iným spôsobom, než je uvedené v priložených bezpečnostných varovaniach, môžu sa objaviť dodatočné zvyškové riziká. Tieto riziká môžu vzniknút' v dôsledku nesprávneho použitia, dlhodobého použitia atď. Napriek tomu, že sa dodržiavajú príslušné bezpečnostné predpisy a používajú sa bezpečnostné zariadenia, určité zvyškové riziká sa nemôžu vylúčit'. Tieto riziká sú nasledujúce:

♦ Zranenia spôsobené kontaktom s akoukol'vek rotujúcou alebo pohybujúcou sa čast'ou.

♦ Zranenia spôsobené pri výmene dielov, pracovného nástroja alebo príslušenstva.
Zranenia spôsobené dlhodobým použitím náradia. Ak používate akékol'vek náradie dlhší čas, zaistite, aby sa robili pravidelné prestávky.
♦ Poškodenie sluchu.
Zdravotné riziká spôsobené vdychovaním prachu vytváraného pri použití náradia (príklad: - práca s drevom, najmä s dubovým, bukovým a MDF).

Vibrácie

Deklarovaná úroveň vibrácií uvedená v technických údajoch a vo vyhlásení o zhode bola meraná v súlade so štandardnou skúšobnou metódou predpísanou normou EN 60745 a môže sa použit' na porovnanie jednotlivých náradí medzi sebou.

Deklarovaná úroveň vibrácií sa môže tiež použit na predbežné stanovenie času práce s týmto náradím.

Varovanie! Úroveň vibrácií pri aktuálnom použití elektrického náradia sa môže od deklarovanej úrovne vibrácií lišit' v závislosti od spôsobu použitia náradia. Úroveň vibrácií môže byt' vzhľadom na uvedenú hodnotu vyššia.

Pri stanovení času pôsobenia vibrácií, z dôvodu určenia bezpečnostných opatrení podľa normy 2002/44/ES na ochranu osôb pravidelne používajúcich elektrické náradie v zamestnaní, by mal predbežný odhad pôsobenia vibrácií brat’ do úvahy aktuálne podmienky použitia náradia s prihliadnutím na všetky časti pracovného cyklu, ako sú časy, ked’ je náradie vypnuté a ked’ beží naprázdno.

Štítky na náradí

Na náradí sú spoločne s dátumovým kódom zobrazené nasledujúce piktogramy:

Varovanie! Z dôvodu zníženia rizika spôsobenia úrazu si používatel' musí prečítat' návod na použitie.

Čalšie bezpečnostné pokyny pre akumulátory a nabíjačky (nie sú dodávané s náradím)

Akumulátor

♦ Nikdy sa nepokúšajte akumulátor rozoberat'.
♦ Zabráňte kontaktu akumulátora s vodou.
♦ Neskladujte akumulátory na miestach, kde môže teplota presiahnut 40 °C.

♦ Nabíjajte akumulátor iba pri teplotách v rozsahu od 10 °C do 40 °C.
♦ Nabíjajte iba nabíjačkou dodanou s náradím.
♦ Pri likvidácii akumulátorov sa riad'te pokynmi uvedenými v časti „Ochrana životného prostredia“.

Nepokúšajte sa nabíjat' poškodené akumulátory.

Nabíjačky

♦ Používajte nabíjačku BLACK+DECKER iba na nabíjanie akumulátora, ktorý bol dodaný s týmto náradím. Iné akumulátory môžu prasknút, spôsobit zranenie alebo iné škody.
♦ Nikdy sa nepokúšajte nabíjať akumulátory, ktoré nie sú na nabíjanie určené.
♦ Poškodené káble ihned' vymeňte.
♦ Zabráňte kontaktu nabíjačky s vodou.
♦ Nesnažte sa nabíjačku demontovat'.
♦ Nepokúšajte sa do nabíjačky preniknút.

Táto nabíjačka nie je určená na vonkajšie použitie.

♦ Ak je poškodený prívodný kábel, musí ho vymenit' výrobca alebo autorizovaný servis BLACK+DECKER, aby sa zabránilo možným rizikám.

Popis

Tento výrobok sa skladá z niektorých alebo zo všetkých nasledujúcich častí.

1. Spínač s plynulou reguláciou otáčok
2. Prepínač pravého/l'avého chodu
3. Objímka na nastavenie krútiaceho momentu
4. Rýchloupevňovacie skľučovadlo
5. LED diódové svietidlo
6. Akumulátor
7. Uvolňovacie tlačidlo akumulátora

Zostavenie

Použitie

Varovanie! Nechajte náradie pracovať jeho vlastným tempom. Zamedzte preťažovaniu.

Nabíjanie akumulátora (obr. A)

Akumulátor musí byt' nabitý pred prvým použitím a vždy, ked' dôjde k výraznému poklesu jeho výkonu. Akumulátor sa môže počas nabíjania zahrievať. Ide o normálny stav, ktorý neznamená žiadny problém.

Varovanie! Nenabíjajte akumulátor, ak okolitá teplota klesne pod 10 °C alebo ak presiahne 40 °C. Odporúčaná teplota prostredia na nabíjanie: približne 24 °C.

Poznámka: Nabíjačka nebude nabíjat' akumulátor, ak je teplota jeho článku nižšia než asi 10 °C alebo vyššia než 40 °C.

♦ Pripojte nabíjačku k akejkol'vek štandardnej elektrickej zásuvke s napájacím napätím 230 V a frekvenciou 50 Hz.
Zasuňte akumulátor do nabíjačky, ako je zobrazené na obr. A.
♦ Zelený LED indikátor bude blikat', čo bude indikovat' prebiehajúce nabíjanie.
♦ Ukončenie nabíjania je indikované neprerušovaným svietením zeleného LED indikátora. Akumulátor je úplné nabitý a môže sa vybrat' z nabíjačky alebo môže sa ponechat' v nabíjačke.

Vloženie a vybratie akumulátora z náradia (obr. B)

Vloženie akumulátora:

♦ Vložte akumulátor do náradia tak, aby ste začuli kliknutie (obr. B).

Vybratie akumulátora z náradia (obr. C)

Stlačte tlačidlo na uvoľnenie akumulátora zobrazené na obr. C a vysuňte akumulátor z náradia.

SLOVENČINA

Pokyny na použitie

Regulácia momentu (obr. D)

Toto náradie je vybavené objímkou (3) na nastavenie pracovného režimu a na nastavenie momentu pri uťahovaní skrutiek. Skrutky s veľkým rozmerom a obrobky z tvrdých materiálov vyžadujú nastavenie vyššej hodnoty momentu než malé skrutky a mäkké materiály.

♦ Pri vítaní do dreva, kovu a plastov nastavte objímku na nastavenie momentu na symbol
♦ Ak chcete skrutkovat', nastavte objímku na požadované nastavenie. Ak nepoznáte ešte vhodné nastavenie, postupujte nasledovne:
♦ Nastavte objímku na najmenšiu hodnotu momentu.
♦ Dotiahnite prvú skrutku.
Ak začne spojka pred dosiahnutím požadovaného výsledku preskakovat, zväčšite hodnotu momentu nastavením objímky do d'alšej polohy a pokračujte v uťahovaní skrutky. Opakujte tento postup, kým nedosiahnete požadované nastavenie. Použite toto nastavenie aj na dotiahnutie zostávajúcich skrutiek.

Rýchloupínacie skl'učovadlo (obr. E)

Vloženie vrtáka alebo iného pracovného nástroja:

♦ Jednou rukou uchopte zadnú polovicu skľučovadla (8) a druhou rukou otočte prednú polovicu skľučovadla (4) proti smeru pohybu hodinových ručičiek, pri pohlade od zadnej časti skľučovadla.
Zasuňte pracovný nástroj úplne do skľučovadla a uchopením zadnej polovice skľučovadla a otáčaním jeho prednej polovice v smere pohybu hodinových ručičiek skľučovadlo riadne utiahnite, pri pohlade od zadnej časti skľučovadla.

Varovanie! Nepokúšajte sa utiahnuť vrtáky (alebo iné príslušenstvo) uchopením prednej časti skľučovadla a zapnutím náradia. Výmena príslušenstva, ktorá sa robí takýmto spôsobom môže viest k poškodeniu skľučovadla a k úrazu.

Vrtanie/skrutkovanie

♦ Pomocou prepínača pravého/l'avého chodu (2) zvol'te smer otáčania doprava alebo dol'ava.
♦ Ak chcete náradie zapnút, stlačte vypínač (1). Otáčky náradia závisia od intenzity stlačenia tohto vypínača.

Rady na optimálne použitie

Vítanie

♦ Používajte iba nabrúsené vrtáky.
♦ Podoprite a riadne zaistite obrobok, ako je uvedené v bezpečnostných pokynoch.
♦ Použite zodpovedajúce a vyžadované bezpečnostné zariadenie, ako je uvedené v bezpečnostných pokynoch.
Zabezpečte a upratujte pracovný priestor, ako je uvedené v bezpečnostných pokynoch.
♦ Začnite vřtať veľmi pomaly a používajte iba malý prítlak, pokým nebude vyvřtaná dostatočná diera, ktorá zabráni vyklznutiu vrtáka.
♦ Vyvíjajte na náradie tlak v osi pracovného nástroja. Používajte dostatočne veľký tlak, aby ste zaistili dostatočný výkon nástroja, ale netlačte naň príliš, aby nedošlo k zastaveniu motora alebo k vychýleniu nástroja.
Držte vítačku vždy pevne oboma rukami, aby ste mohli regulovat' reakcie tohto náradia.
♦ PRI ZASEKNUTÍ VRTÁKA NEPOUŽÍVAJTE HLAVNÝ VYPÍNAČ NA OPAKOVANÉ ZAPÍNANIE A VYPÍNANIE VŘTAČKY, ABY OPÄŤ DOŠLO K ZAČATIU VŘTANIA. MOHLO BY DÕJSŤ K POŠKODENIU VŘTAČKY.
♦ Znížením prítlaku a pomalým vítaním cez poslednú časť obrobku minimalizujte možnosť zaseknutia vrtáka a prelomenia obrobku.
♦ Pri vyt'ahovaní vrtáka z vyvřtaného otvoru nechajte motor v chode. Tým zabránite zablokovaniu vrtáka.
♦ Uistite sa, či hlavný vypínač zapína a vypína vítačku.

Vítanie do dreva

Otvory do dreva je možné vřtať rovnakými špirálovými vrtákmi, aké sa používajú pri vřtaní do kovu, alebo plochými vrtákmi. Tieto vrtáky musia byť ostré a počas vřtania sa musia často vyťahovať z vřtaného otvoru, aby sa mohli odstránit nečistoty zo špirálových drážok vrtáka.

Vítanie do kovu

Pri vrtaní do kovu používajte mazivo. Výnimkou je liatina a mosadz, ktoré sa môžu vrtat za sucha. Mazivá pre vrtanie, ktoré dosahujú najlepšie výsledky, obsahujú sulfurový olej alebo ide o sadlo.

Skrutkovanie

Vždy používajte správny typ a vel'kost skrutkovacieho nástavca.
♦ Ak sa skrutky nedajú správne pritiahnuť, použite ako mazivo malé množstvo saponátu alebo mydlového roztoku.
♦ Vždy držte náradie so skrutkovacím nástavcom v jednej osi so skrutkou.

Odstraňovanie porúch

Problém Možná pričina	Možné riešenie
Náradie nie je možné spustiť.	Akumulátor nie je nabitý.	Skontrolujte, či nie je nutné nabitie akumulátora.
Akumulátor sa nenabíja.	Privodný kábel nabíjačky nie je pripojený k sietovej zásuvke.	Pripojte privodný kábel nabíjačky k sietovej zásuvke.
	Príliš vysoká alebo príliš nízka teplota okolitého prostredia.	Premiestnite nabíjačku a prívodný do prostredia, v ktorom je teplota vyššia než 4,5 °C alebo nižšia než 40,5 °C.
Náradie sa náhle vypne.	Akumulátor dosiahol svoj maximálny teplotný limit.	Nechajte akumulátor vychladnút.
	Akumulátor je vybitý. Tento akumulátor je vyrobený tak, aby došlo k jeho okamžitému vypnutiu, ak dójde k jeho vybitiu, aby bola maximalizovaná jeho prevádzková životnosť.	Vložte ho do nabíjačky a nechajte ho úplne nabit.

Údržba

Vaše náradie BLACK+DECKER bolo skonštruované tak, aby pracovalo dlhý čas s minimálnymi nárokmi na údržbu. Riadna starostlivost' o náradie a jeho pravidelné čistenie Vám zaistí jeho bezproblémový chod.

Nepoužívajte žiadne abrazívne čistiace prostriedky alebo rozpúšťadlá.

Pravidelne otvárajte sklučovadlo a poklepom odstráňte prach z jeho vnútornej časti.

Ochrana životného prostredia

Tried'te odpad. Výrobky a akumulátory označené týmto symbolom sa nesmú vyhadzovat do bežného domáceho odpadu.

Tieto výrobky a akumulátory obsahujú materiály, ktoré je možné obnovit' alebo recyklovať, čo znižuje dopyt po surovinách.

Zaistite, prosím, recykláciu elektrických výrobkov a akumulátorov podľa miestnych platných predpisov. Ďalšie informácie nájdete na internetovej adrese www.2helpU.com

Technické údaje

		BDCDC18
Napájacie napätie V	1	8
Otáčky naprázdno min	-1	0 – 650
Maximálny moment Nm 10,3/30
Kapacita skľučovadla	mm	1 – 10
Maximálny priemer vrtáka pri vřtaní do
ocele/dreva	mm 10/25
Hmotnost'	kg	0,78 (s akumulátorom 1,18)

Nabijačka		90589867
Vstupné napätie	V	2	30
Výstupné napätie	V	1	8
Prúd	mA 200
Približná dĺžka nabijania	hod.	8 - 20

Nabijačka		90590287-02
Vstupné napätie	V	2	30
Výstupné napätie	V	1	8
Prúd	mA 400
Približná dĺžka nabíjania	hod.	3 - 10

Celková úroveň vibrácií (priestorový vektorový súčet) podľa normy EN 60745:

Vrtanie do kovu (ah, D) < 1,3 m/s2, odchýlka (K) 1,5 m/s2

Skrutkovanie bez rázov (ah) < 0,6 m/s2, odchýlka (K) 1,5 m/s2

ES Vyhlásenie o zhode v rámci EÚ

SMERNICA PRE STROJOVÉ ZARIADENIA

CE

BDCDC18 – vrtačka, skrutkovač

Spoločnost' Black & Decker vyhlasuje, že tieto výrobky, popisované v časti „Technické údaje“, spíňajú požiadavky nasledujúcich noriem:

2006/42/ES, EN 60745-1, EN 60745-2-1

Tieto výrobky spíňajú aj požiadavky smerníc 2004/108/EC (do 19. 4. 2016), 2014/30/EÚ (od 20. 4. 2016) a 2011/65/EÚ. Ak chcete získat' d'alšie informácie, kontaktujte, prosím, spoločnosť Black & Decker na tejto adrese alebo na adresách, ktoré sú uvedené na konci tohto návodu.

Nižšie podpísaná osoba je zodpovedná za zostavenie technických údajov a vydáva toto vyhlásenie v zastúpení spoločnosti Black & Decker.

R. Lauve

R. Laverick

Technický riaditel'

Spoločnost' Black & Decker je presvedčená o kvalite svojich výrobkov a ponúka spotrebitelom záruku 24 mesiacov od dátumu kúpy. Táto záruka sa ponúka v prospech zákazníka a nijako neovplyvní jeho zákonné záručné práva. Táto záruka je platná vo všetkých členských štátoch EÚ a európskej zóny volného obchodu EFTA.

Ak požadujete reklamáciu v rámci záruky, táto reklamácia musí spíňat' obchodné podmienky spoločnosti Black & Decker a predajcovi alebo autorizovanému servisu budete musieť predložiť doklad o kúpe.

Obchodné podmienky týkajúce sa záruky spoločnosti Black & Decker v trvaní 2 rokov a adresu najbližšieho autorizovaného servisu nájdete na internetovej adrese www.2helpU.com, alebo kontaktujte najbližšieho autorizovaného predajcu Black & Decker na adrese uvedenej v tomto návode.

Navštívte, prosím, naše internetové stránky www.blackanddecker.co.uk, kde môžete zaregistrovať svoj nový výrobok Black & Decker a kde môžete získat informácie o našich nových výrobkoch a špeciálnych ponukách.

РУССКИЙ ЯЗЫК

Назначение
