NÁVOD K OBSLUZE BDCDC18 BLACK & DECKER

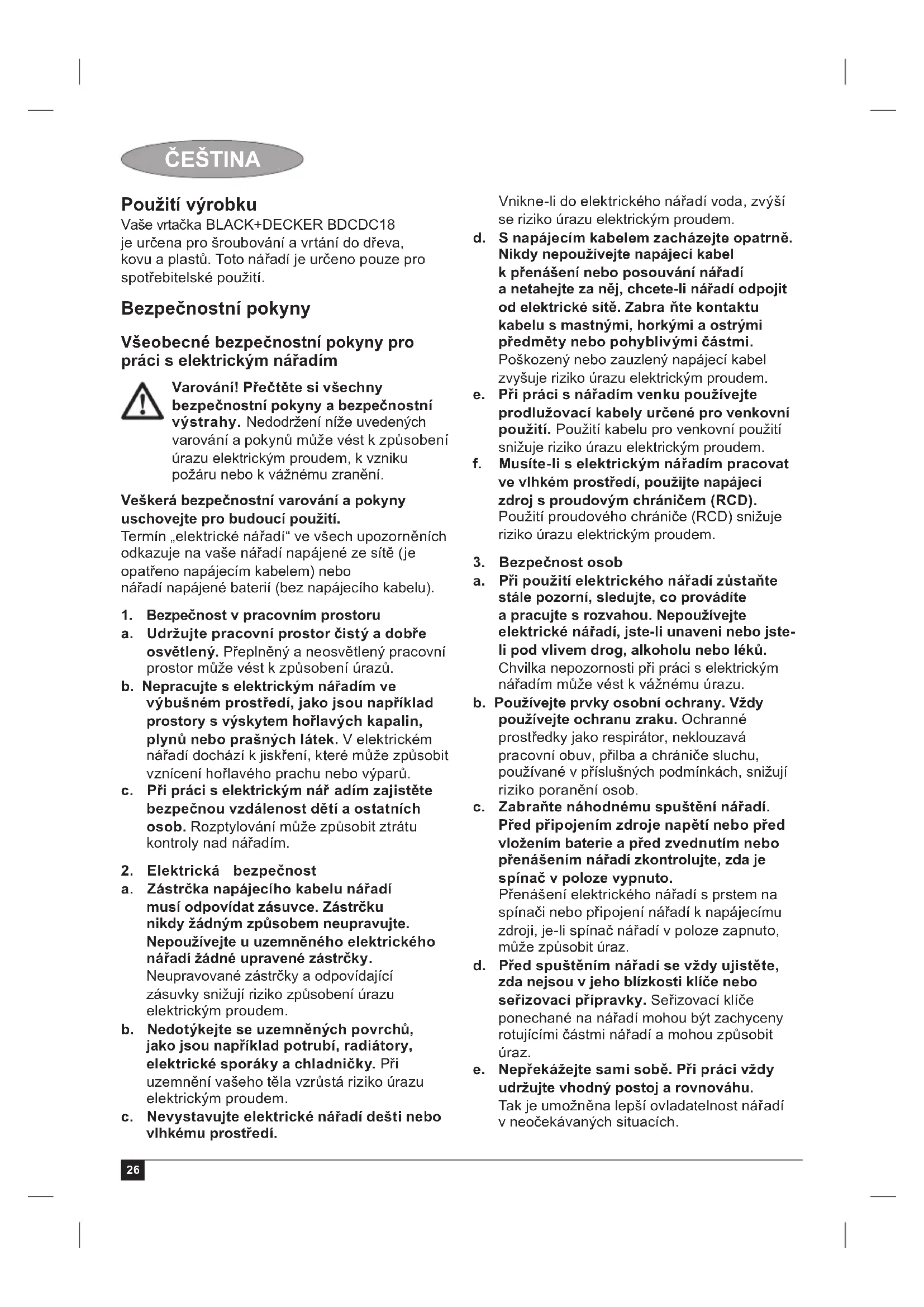

Česky (Přeloženo z původního návodu) 26
Vaše vrtačka BLACK+DECKER BDCDC18 je určena pro šroubování a vrtání do dřeva, kovu a plastů. Toto nářadí je určeno pouze pro spotřebitelské použití.
Bezpečnostní pokyny
Všeobecné bezpečnostní pokyny pro práci s elektrickým nářadím
Varování! Přečtěte si všechny bezpečnostní pokyny a bezpečnostní výstrahy. Nedodržení níže uvedených varování a pokynů může vést k způsobení úrazu elektrickým proudem, k vzniku požáru nebo k vážnému zranění.
Veškerá bezpečnostní varování a pokyny uschovejte pro budoucí použití.
Termin „elektrické nářadí“ ve všech upozorněních odkazuje na vaše nářadí napájené ze sítě (je opatřeno napájecím kabelem) nebo nářadí napájené baterií (bez napájecího kabelu).
-
Bezpečnost v pracovním prostoru
a. Udržujte pracovní prostor čistý a dobře osvětlený. Přeplněný a neosvětlený pracovní prostor může vést k způsobení úrazů.
b. Nepracujte s elektrickým nářadím ve výbušném prostředí, jako jsou například prostory s výskytem hořlavých kapalin, plynů nebo prašných látek. V elektrickém nářadí dochází k jiskření, které může způsobit vznícení hořlavého prachu nebo výparů.
c. Při práci s elektrickým nář adím zajistěte bezpečnou vzdálenost dětí a ostatních osob. Rozptylování může způsobit ztrátu kontroly nad nářadím. -
Elektrická bezpečnost
a. Zástrčka napájecího kabelu nářadí musí odpovídat zásuvce. Zástrčku nikdy žádným způsobem neupravujte. Nepoužívejte u uzemněného elektrického nářadí žádné upravené zástrčky. Neupravované zástrčky a odpovídající zásuvky snižují riziko způsobení úrazu elektrickým proudem.
b. Nedotýkejte se uzemněných povrchů, jako jsou například potrubí, radiátory, elektrické sporáky a chladničky. Při uzemnění vašeho těla vzrůstá riziko úrazu elektrickým proudem.
c. Nevystavujte elektrické nářadí dešti nebo vlhkému prostředí.
Vnikne-li do elektrického nářadí voda, zvýší se riziko úrazu elektrickým proudem.
d. S napájecím kabelem zacházejte opatrně. Nikdy nepoužívejte napájecí kabel k prénášení nebo posouvání nářadí a netahejte za něj, chcete-li nářadí odpojit od elektrické sítě. Zabra ñte kontaktu kabelu s mastnými, horkými a ostrými predměty nebo pohyblivými částmi. Poškozený nebo zauzlený napájecí kabel zvyšuje riziko úrazu elektrickým proudem.
e. Při práci s nářadím venku používejte prodlužovací kabely určené pro venkovní použití. Použití kabelu pro venkovní použití snižuje riziko úrazu elektrickým proudem.
f. Musíte-li s elektrickým nářadím pracovat ve vlhkém prostředí, použijte napájecí zdroj s proudovým chráničem (RCD). Použití proudového chrániče (RCD) snižuje riziko úrazu elektrickým proudem.
- Bezpečnost osob
a. Při použití elektrického nářadí zůstaňte stále pozorní, sledujte, co provádíte a pracujte s rozvahou. Nepoužívejte elektrické nářadí, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Chvilka nepozornosti při práci s elektrickým nářadím může vést k vážnému úrazu.
b. Používejte prvky osobní ochrany. Vždy používejte ochranu zraku. Ochranné prostředky jako respirátor, neklouzavá pracovní obuv, přilba a chrániče sluchu, používané v příslušných podmínkách, snižují riziko poranění osob.
c. Zabraňte náhodnému spuštění nářadí. Před připojením zdroje napětí nebo před vložením baterie a před zvednutím nebo přenášením nářadí zkontrolujte, zda je spínač v poloze vypnuto. Přenášení elektrického nářadí s prstem na spínači nebo připojení nářadí k napájecímu zdroji, je-li spínač nářadí v poloze zapnuto, může způsobit úraz.
d. Před spuštěním nářadí se vždy ujistěte, zda nejsou v jeho blízkosti klíče nebo seřizovací přípravky. Seřizovací klíče ponechané na nářadí mohou být zachyceny rotujícími částmi nářadí a mohou způsobit úraz.
e. Nepřekážejte sami sobě. Při práci vždy udržujte vhodný postoj a rovnováhu. Tak je umožněna lepší ovladatelnost nářadí v neočekávaných situacích.
ČEŠTINA
f. Vhodně se oblékejte. Nenoste volný oděv nebo šperky. Dbejte na to, aby se vaše vlasy, oděv a rukavice nedostaly do kontaktu s pohyblivými částmi. Volný oděv, šperky nebo dlouhé vlasy mohou být pohyblivými díly zachyceny.
g. Jsou-li zařízení vybavena adaptérem pro připojení příslušenství k zachytávání prachu, zajistěte jeho správné připojení a řádnou funkci. Použití těchto zařízení může snížit nebezpečí týkající se prachu.
- Použití elektrického nářadí a jeho údržba a. Nepřetěžujte elektrické nářadí. Používejte pro prováděnou práci správný typ nářadí. Při použití správného typu nářadí bude práce provedena lépe a bezpečněji.
b. Pokud nelze spínač nářadí zapnout a vypnout, s nářadím nepracujte. Každé elektrické nářadí s nefunkčním spínačem je nebezpečné a musí být opraveno.
c. Před seřizováním nářadí, před výměnou příslušenství nebo pokud nářadí nepoužíváte, odpojte zástrčku napájecího kabelu od zásuvky nebo z nářadí vyjměte baterii. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění nářadí.
d. Uložte elektrické nářadí mimo dosah dětí a nedovolte ostatním osobám, které toto nářadí neumí ovládat nebo které neznají tyto bezpečnostní pokyny, aby s tímto elektrickým nářadím pracovaly. Elektrické nářadí je v rukou nekvalifikované obsluhy nebezpečné.
e. Provádějte údržbu elektrického nářadí. Zkontrolujte vychýlení nebo zablokování pohyblivých částí, poškození jednotlivých dílů a jiné okolnosti, které mohou ovlivnit chod nářadí. Pokud je nářadí poškozeno, nechejte jej opravit. Mnoho nehod bývá způsobeno zanedbanou údržbou nářadí.
f. Udržujte řezné nástroje ostré a čisté. Řádně udržované řezné nástroje s ostrými řeznými břity jsou méně náchylné k zanášení nečistotami a lépe se s nimi pracuje.
g. Používejte toto elektrické nářadí, příslušenství a pracovní nástroje podle těchto pokynů a berte v úvahu provozní podmínky a práci, která bude prováděna. Použití elektrického nářadí k jiným účelům, než k jakým je určeno, může být nebezpečné.
- Použití nářadí napájeného baterií a jeho údržba
a. Nabíjejte pouze v nabíječce určené výrobcem. Nabíječka vhodná pro jeden typ baterie může při vložení jiného nevhodného typu způsobit požár.
b. Používejte elektrické nářadí výhradně s bateriemi, které jsou pro daný typ nářadí určeny. Použití jiných typů baterií může způsobit vznik požáru nebo zranění.
c. Není-li baterie používána, uložte ji mimo dosah kovových předmětů, jako jsou kancelářské sponky na papír, mince, klíče, hřebíky, šroubky nebo další drobné kovové předměty, které mohou způsobit zkratování kontaktů baterie. Zkratování kontaktů baterie může vést k způsobení popálenin nebo požáru.
d. V nevhodných podmínkách může z baterie unikat kapalina. Vyvarujte se kontaktu s touto kapalinou. Dojde-li k náhodnému kontaktu s touto kapalinou, zasažené místo omyjte vodou. Př i zasažení oči potřísněné místo omyjte a vyhledejte lékařskou pomoc. Unikající kapalina z baterie může způsobit podráždění pokožky nebo popáleniny.
- Servis
a. Opravy elektrického nářadí svěřte pouze kvalifi kovanému technikovi, který bude používat originální náhradní díly. Tím zajistíte bezpečný provoz nářadí.
Doplňkové bezpečnostní pokyny pro práci s elektrickým nářadím
Varování! Další bezpečnostní pokyny pro vrtačky
♦ Používejte přídavné rukojeti dodávané s nářadím. Ztráta kontroly nad nářadím může vést k úrazu.
Při pracovních operacích, u kterých by mohlo dojít ke kontaktu pracovního nástroje se skrytými elektrickými vodiči, držte elektrické nářadí vždy za izolované rukojeti. Při kontaktu pracovního příslušenství s „živým“ vodičem způsobí neizolované kovové části nářadí obsluze úraz elektrickým proudem.
Při pracovních operacích, u kterých by mohlo dojít ke kontaktu montážního prvku se skrytými elektrickými vodiči, držte elektrické nářadí vždy za izolované rukojeti. Montážní prvky, které se dostanou
ČEŠTINA
do kontaktu s „živým“ vodičem, způsobí, že neizolované kovové části elektrického nářadí budou také „živé“, což může obsluze způsobit úraz elektrickým proudem.
♦ Pro zajištění a upnutí obrobku k pracovnímu stolu používejte svorky nebo jiné vhodné prostředky. Držení obrobku rukou nebo opření obrobku o část těla nezajistí jeho stabilitu a může vést k ztrátě kontroly.
♦ Před vrtáním do zdí, podlah nebo stropů zjistěte polohu elektrických vedení a potrubí.
- Ihned po ukončení vrtání se nedotýkejte vrtáku, protože může být horký.
Určené použití tohoto výrobku je popsáno v tomto návodu. Použití jiného příslušenství nebo přídavného zařízení a provádění jiných pracovních operací než je doporučeno tímto návodem, může představovat riziko zranění obsluhy nebo riziko způsobení hmotných škod.
Bezpečnost ostatních osob
Toto nářadí není určeno pro použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo s nedostatkem zkušeností a znalostí, pokud těmto osobám nebyl stanoven dohled, nebo pokud jim nebyly poskytnuty instrukce týkající se použití výrobku osobou odpovědnou za jejich bezpečnost.
♦ Děti musí být pod dozorem, aby bylo zajištěno, že si s tímto nářadím nebudou hrát.
Zbytková rizika
Je-li toto zařízení používáno jiným způsobem, než je uvedeno v přiložených bezpečnostních varováních, mohou se objevit dodatečná zbytková rizika. Tato rizika mohou vzniknout v důsledku nesprávného použití, dlouhodobého použití atd. Přestože jsou dodržovány příslušné bezpečnostní předpisy a jsou používána bezpečnostní zařízení, určitá zbytková rizika nemohou být vyloučena. Tato rizika jsou následující:
Zranění způsobená kontaktem s jakoukoli rotující nebo pohybující se částí.
Zranění způsobená při výměně dílů, pracovního nástroje nebo příslušenství.
Zranění způsobená dlouhodobým použitím nářadí. Používáte-li jakékoli nářadí delší dobu, zajistěte, aby byly prováděny pravidelné přestávky.
♦ Poškození sluchu.
♦ Zdravotní rizika způsobená vdechováním prachu vytvářeného při použití nářadí (příklad:
- práce se dřevem, zejména s dubovým, bukovým a MDF).
Vibrace
Deklarovaná úroveň vibrací uvedená v technických údajích a v prohlášení o shodě byla měřena v souladu se standardní zkušební metodou předepsanou normou EN 60745 a může být použita pro srovnání jednotlivých nářadí mezi sebou.
Deklarovaná úroveň vibrací může být také použita k předběžnému stanovení doby práce s tímto nářadím.
Varování! Úroveň vibrací při aktuálním použití elektrického nářadí se může od deklarované úrovně vibrací lišit v závislosti na způsobu použití nářadí. Úroveň vibrací může být vzhledem k uvedené hodnotě vyšší.
Při stanovení doby působení vibrací z důvodu určení bezpečnostních opatření podle požadavků normy 2002/44/EC k ochraně osob pravidelně používajících elektrické nářadí v zaměstnání, by měl předběžný odhad působení vibrací brát v úvahu aktuální podmínky použití nářadí s přihlédnutím na všechny části pracovního cyklu, jako jsou doby, během kterých je nářadí vypnuto a kdy běží naprázdno.
Štítky na nářadí
Na nářadí jsou společně s datovým kódem zobrazeny následující piktogramy:
Varování! Z důvodu snížení rizika způsobení úrazu si uživatel musí přečíst návod k použití.
Další bezpečnostní pokyny pro baterie a nabíječky (nejsou dodávány s nářadím)
Baterie
♦ Nikdy se nepokoušejte baterii rozebírat.
♦ Zabraňte kontaktu baterie s vodou.
♦ Neskladujte baterie na místech, kde může teplota přesáhnout 40 °C.
♦ Nabíjejte baterie pouze při teplotách v rozsahu od 10 °C do 40 °C.
♦ Provádějte nabíjení pouze nabíječkou dodanou s nářadím.
Při likvidaci baterií se řid'te pokyny uvedenými v části „Ochrana životního prostředí“.
Nepokoušejte se nabíjet poškozené baterie.
ČEŠTINA
Nabíječky
♦ Používejte nabíječku BLACK+DECKER pouze k nabíjení baterie, která byla dodána s tímto nářadím. Jiné baterie mohou prasknout, způsobit zranění nebo jiné škody.
♦ Nikdy se nepokoušejte nabíjet baterie, které nejsou k nabíjení určeny.
♦ Poškozené kabely ihned vyměňte.
♦ Zabraňte kontaktu nabíječky s vodou.
♦ Nesnažte se nabíječku demontovat.
♦ Nepokoušejte se do nabíječky proniknout.
Tato nabíječka není určena pro venkovní použití.
Před použitím si pečlivě přečtěte tento návod.
Elektrická bezpečnost
Tato nabíječka je opatřena dvojitou izolací. Proto není nutné použití uzemňovacího vodiče. Vždy zkontrolujte, zda napětí v elektrické síti odpovídá napětí uvedenému na výkonovém štítku. Nikdy se nepokoušejte nahradit nabíječku přímým připojením k síťové zásuvce.
♦ Je-li poškozen napájecí kabel, musí být vyměněn výrobcem nebo v autorizovaném servisu BLACK+DECKER, aby bylo zabráněno možným rizikům.
Popis
Tento výrobek se skládá z některých nebo ze všech následujících částí.
- Spínač s plynulou regulací otáček
- Přepínač pro chod vpřed/vzad
- Objímka pro nastavení momentu
- Rychloupínací sklíčidlo
- LED diodová svítilna
- Baterie
- Uvolňovací tlačítko baterie
Sestavení
Použití
Varování! Nechejte nářadí pracovat jeho vlastním tempem. Zamezte přetěžování.
Nabíjení baterie (obr. A)
Baterie musí být nabita před prvním použitím a vždy, když dojde k výraznému poklesu jejího výkonu. Baterie se může během nabíjení zahřívat. Jedná se o normální stav, který neznamená žádný problém.
Varování! Baterii nenabíjejte, klesne-li okolní teplota pod 10 °C nebo přesáhne-li 40 °C. Doporučená teplota prostředí pro nabíjení: přibližně 24 °C.
Poznámka: Nabíječka nebude nabíjet baterii, je-li teplota jejího článku nižší než asi 10 °C nebo vyšší než 40 °C.
Baterie by měla být ponechána v nabíječce a nabíječka ji začne znovu automaticky nabíjet, jakmile se teplota článků baterie zvýší nebo sníží.
Připojte nabíječku k jakékoli standardní elektrické zásuvce s napájecím napětím 230 V a frekvencí 50 Hz.
Zasuňte baterii do nabíječky, jak je zobrazeno na obr. A.
♦ Zelený LED indikátor bude blikat, což bude indikovat probíhající nabíjení.
♦ Ukončení nabíjení je indikováno nepřerušovaným svícením zeleného LED indikátoru. Baterie je zcela nabita a může být vyjmuta z nabíječky nebo může být ponechána v nabíječce.
Varování! Nebezpečí vzniku požáru. Při odpojování nabíječky od nářadí vždy zajistěte, aby byla nejdříve odpojena nabíječka od síťové zásuvky a potom odpojte kabel nabíječky od nářadí.
Vložení a vyjmutí baterie z nářadí (obr. B)
Varování! Ujistěte se, zda je nářadí zajištěno zajišťovacím tlačítkem, abyste před vložením nebo vyjmutím baterie zabránili aktivaci spínače. Vložení baterie:
♦ Vložte baterii do nářadí tak, abyste uslyšeli kliknutí (obr. B).
Vyjmutí baterie z nářadí (obr. C)
Stiskněte tlačítko pro uvolnění baterie zobrazené na obr. C a vysuňte baterii z nářadí.
Pokyny pro použití
Regulace momentu (obr. D)
Toto nářadí je vybaveno objímkou (3) pro nastavení pracovního režimu a pro nastavení momentu při utahování vrutů a šroubů. Šrouby velkých rozměrů a obrobky z tvrdých materiálů vyžadují nastavení vyšší hodnoty momentu než malé šrouby a měkké materiály.
♦ Při vrtání do dřeva, kovu a plastů nastavte objímku pro nastavení momentu na symbol
♦ Chcete-li šroubovat, nastavte objímku na požadované nastavení. Neznáte-li ještě vhodné nastavení, postupujte následovně:
ČEŠTINA
♦ Nastavte objímku na nejmenší hodnotu momentu.
♦ Utáhněte první šroub.
Začne-li spojka před dosažením požadovaného výsledku přeskakovat, zvětšete hodnotu momentu nastavením objímky do další polohy a pokračujte v utahování šroubu. Opakujte tento postup, dokud nedosáhnete požadovaného nastavení. Použijte toto nastavení i pro dotažení zbývajících šroubů.
Rychloupínací sklíčidlo (obr. E)
Varování! Ujistěte se, zda je nářadí zajištěno zajišťovacím tlačítkem, abyste před vložením nebo vyjmutím pracovního nástroje zabránili aktivaci spínače.
Vložení vrtáku nebo jiného pracovního nástroje:
♦ Jednou rukou uchopte zadní polovinu sklíčidla (8) a druhou rukou otočte přední polovinu sklíčidla (4) proti směru pohybu hodinových ručiček, při pohledu od zadní části sklíčidla.
Zasuňte pracovní nástroj zcela do sklíčidla a uchopením zadní poloviny sklíčidla a otáčením jeho přední poloviny ve směru pohybu hodinových ručiček sklíčidlo řádně utáhněte, při pohledu od zadní části sklíčidla.
Varování! Nepokoušejte se utahovat vrtáky (nebo jiné příslušenství) uchopením přední části sklíčidla a zapnutím nářadí. Výměna příslušenství prováděná takovým způsobem může vést k poškození sklíčidla a k úrazu.
Vrtání/šroubování
♦ Pomocí přepínače pro chod vpřed/vzad (2) zvolte směr otáčení vpřed nebo vzad.
♦ Chcete-li nářadí zapnout, stiskněte spínač (1). Otáčky nářadí závisí na intenzitě stisknutí tohoto spínače.
♦ Chcete-li nářadí vypnout, spínač uvolněte.
Rady pro optimální použití
Vrtání
♦ Používejte pouze nabroušené vrtáky.
♦ Podepřete a řádně zajistěte obrobek, jak je uvedeno v bezpečnostních pokynech.
♦ Použijte odpovídající s vyžadované bezpečnostní zařízení, jak je uvedeno v bezpečnostních pokynech.
Zabezpečte a uklízejte pracovní prostor, jak je uvedeno v bezpečnostních pokynech.
♦ Zahajte vrtání velmi pomalu a používejte pouze malý přítlak, dokud nebude vyvrtána
dostatečná díra, která zabrání vyklouznutí vrtáku.
♦ Vyvíjejte na nářadí tlak v ose pracovního nástroje. Používejte dostatečně velký tlak, aby zajistili dostatečný výkon nástroje, ale netlačte na něj příliš, aby nedošlo k zastavení motoru nebo k vychýlení nástroje.
Držte vrtačku vždy pevně oběma rukama, abyste mohli regulovat reakce tohoto nářadí.
PŘI ZASEKNUTÍ VRTÁKU NEPOUŽÍVEJTE
SPOUŠTĚCÍ SPÍNAČ PRO OPAKOVANÉ
ZAPÍNÁNÍ A VYPÍNÁNÍ VRTAČKY, ABY
OPĚT DOŠLO K ZAHÁJENÍ VRTÁNÍ.
MOHLO BY DOJÍT K POŠKOZENÍ VRTAČKY
Zmenšením přítlaku a pomalým vrtáním přes poslední část obrobku minimalizujte možnost zaseknutí vrtáku a prolomení obrobku.
P ři vytahování vrtáku z vyvrtaného otvoru nechejte motor v chodu. Tím zabráníte zablokování vrtáku.
♦ Ujistěte se, zda spouštěcí spínač zapíná a vypíná vrtačku.
Vrtání do dřeva
Otvory do dřeva lze vrtat stejnými spirálovými vrtáky, jaké jsou používány při vrtání do kovu nebo plochými vrtáky. Tyto vrtáky musí být ostré a během vrtání musí být často vytahovány z vrtaného otvoru, aby mohly být odstraněny nečistoty ze spirálových drážek vrtáku.
Vrtání do kovu
Při vrtání do kovu používejte mazivo. Výjimkou jsou litina a mosaz, které musí být vrtány na sucho. Maziva pro vrtání, která dosahují nejlepších výsledků, obsahují sulfurový olej nebo se jedná o sádlo.
Šroubování
♦ Vždy používejte správný typ a velikost šroubovacího nástavce.
Nejdou-li šrouby správně přitáhnout, použijte jako mazivo malé množství saponátu nebo mýdlového roztoku.
♦ Vždy držte nářadí se šroubovacím nástavcem v jedné ose se šroubem.
Odstraňování závad
| Problém | Možná příčina | Možné řešení |
| Nářadi nelze spustit. | Baterie není nabita. | Zkontrolujte, zda není nutné nabiti baterie. |
| Baterie se nenabljí. Napájecí kabel nabíječky není připojen k siťové zásuvce. | Připojte napájecí kabel nabíječky k siťové zásuvce. | |
| Přiliš vysoká nebo příliš nízká teplota okolního prostředí. | ||
| Nářadí se náhle vypne. Baterie dosáhla svého maximálního teplotního limitu. | Nechejte baterii vychladnout. | |
| Baterie je vybitá. Tato baterie je vyrobena tak, aby došlo k jejimu okamžitému vypnuti, dojde-li k jejímu vybití, aby byla maximalizována její provozní životnost. | ||
Údržba
Vaše nářadí BLACK+DECKER bylo zkonstruováno tak, aby pracovalo po dlouhou dobu s minimálními nároky na údržbu. Řádná péče o nářadí a jeho pravidelné čištění vám zajistí jeho bezproblémový chod.
Vaše nabiječka nevyžaduje žádnou údržbu mimo pravidelné čištění.
Varování! Před prováděním jakékoli údržby vyjměte z nářadí baterii. Před čištěním odpojte nabíječku od sítě.
♦ Větrací otvory nářadí a nabíječky pravidelně čistěte měkkým kartáčem nebo suchým hadříkem.
♦ Pomocí vlhkého hadříku pravidelně čistěte kryt motoru.
Nepoužívejte žádné abrazivní čistící prostředky nebo rozpouštědla.
Pravidelně otvírejte sklíčidlo a poklepem odstraňte prach z jeho vnitřní části.
Ochrana životního prostředí
Třid'te odpad. Výrobky a baterie označené tímto symbolem nesmí být vyhozeny do běžného domácího odpadu.
Tyto výrobky a baterie obsahují materiály, které mohou být obnoveny nebo recyklovány, což snižuje poptávku po surovinách.
Zajistěte prosím recyklaci elektrických výrobků a baterií podle místních platných předpisů. Další informace naleznete na internetové adrese www.2helpU.com
Technické údaje
| BDCDC18 | ||
| Napájecí napětí V | 1 | 8 |
| Otáčky naprázdno min | -1 | 0 - 650 |
| Maximální moment Nm | 10,3/30 | |
| Kapacita skličidla | mm | 1 - 10 |
| Maximální průměr vrtáku při vrtání do | ||
| oceli/dřeva | mm | 10/25 |
| Hmotnost | kg | 0,78 (s baterií 1,18) |
| Nabiječka | 90589867 | |
| Vstupní napětí | V | 230 |
| Výstupní napětí | V | 18 |
| Proud | mA | 200 |
| Přibližná doba nabíjení | hod | 8 - 20 |
| Nabíječka | 90590287-02 | |
| Vstupní napětí | V | 230 |
| Výstupní napětí | V | 18 |
| Proud | mA | 400 |
| Přibližná doba nabíjení | hod | 3 - 10 |
| Nabiječka | 90599854-06 | |
| Vstupní napětí | V | 230 |
| Výstupní napětí | V | 18 |
| Proud | A | 1 |
| Přibližná doba nabíjení | hod | 1,5 - 4 |
| Baterie | BL1518 | ||
| Napájecí napětí V | 1 | 8 | |
| Kapacita | Ah | 1,5 | |
| Typ | Li-Ion | ||
| Baterie | BL2018 | ||
| Napájecí napětí | V | 1 | 8 |
| Kapacita | Ah | 2,0 | |
| Typ | Li-Ion | ||
| Baterie | BL4018 | |
| Napájecí napětí | V | 18 |
| Kapacita | Ah | 4,0 |
| Typ | Li-Ion | |
| Hladina akustického tlaku podle normy EN 60745: |
| Akustický tlak (L _pA ) 65,2 dB(A), odchylka (K) 3 dB(A) |
| Akustický výkon (L _wA ) 76,2 dB(A), odchylka (K) 3 dB(A) |
ČEŠTINA
Celková úroveň vibrací (prostorový vektorový součet) podle normy EN 60745:
Vrtání do kovu (a _h,D ) < 1,3 m/s ^2 , odchylka (K) 1,5 m/s ^2
Šroubování bez rázů (a _n ) < 0,6 m/s ^2 , odchylka (K) 1,5 m/s ^2
Prohlášení o shodě
SMĚRNICE PRO STROJNÍ ZAŘÍZENÍ
BDCDC18 - vrtačka, šroubovák
Společnost Black & Decker prohlašuje, že tyto výrobky popisované v části „Technické údaje“ splňují požadavky následujících norem:
2006/42/EC, EN 60745-1, EN 60745-2-1
Tyto výrobky splňují také požadavky směrnic 2004/108/EC (do 19. 4. 2016), 2014/30/EU (od 20. 4. 2016) a 2011/65/EU.
Chcete-li získat další informace, kontaktujte prosím společnost Black & Decker na následující adrese nebo na adresách, které jsou uvedeny na konci tohoto návodu.
Níže podepsaná osoba je odpovědná za sestavení technických údajů a provádí toto prohlášení v zastoupení společnosti Black & Decker.
Technický ředitel
Společnost Black & Decker je přesvědčena o kvalitě svých výrobků a nabízí spotřebitelům záruku 24 měsíců od data zakoupení. Tato záruka je nabízena ve prospěch zákazníka a nijak neovlivní jeho zákonná záruční práva. Tato záruka je platná ve všech členských státech EU a evropské zóny volného obchodu EFTA.
Požadujete-li reklamaci v rámci záruky, tato reklamace musí splňovat obchodní podmínky společnosti Black & Decker a prodejci nebo autorizovanému servisu budete muset předložit doklad o zakoupení.
Obchodní podmínky týkající se záruky společnosti Black & Decker v trvání 2 let a adresu nejbližšího autorizovaného servisu naleznete na internetové adrese www.2helpU.com, nebo kontaktujte nejbližšího autorizovaného prodejce Black & Decker na adrese uvedené v tomto návodu.
Navštivte prosím naše internetové stránky www.blackanddecker.co.uk, kde můžete zaregistrovat váš nový výrobek Black & Decker a kde můžete získat informace o našich nových výrobcích a speciálních nabídkách.
MAGYAR
Ak vnikne do elektrického náradia voda, zvýši sa riziko úrazu elektrickým prúdom.
e. Neprekážajte sami sebe. Pri práci vždy udržujte vhodný postoj a rovnováhu. Tak
SLOVENČINA
- Použitie elektrického náradia a jeho údržba
- Použitie akumulátorového náradia a jeho údržba
Pred použitím si pozorne prečítajte tento návod.
Elektrická bezpečnost'
Táto nabíjačka je vybavená dvojitou izoláciou. Preto nie je nutné použitie uzemňovacieho vodiča. Vždy skontrolujte, či napätie v elektrickej sieti zodpovedá napätiu uvedenému na výkonovom štítku. Nikdy sa nepokúšajte nahradit' nabíjačku priamym pripojením k siet'ovej zásuvke.
Akumulátor by sa mal ponechat' v nabíjačke a nabíjačka ho začne znovu automaticky nabíjat', hned' ako sa teplota článkov akumulátora zvýši alebo zníži.
Varovanie! Nebezpečenstvo vzniku požiaru. Pri odpájaní nabíjačky od náradia vždy zaistite, aby bola najskôr odpojená nabíjačka od sietovej zásuvky a potom odpojte kábel nabíjačky od náradia.
Varovanie! Uistite sa, či je náradie zaistené zaistovacím tlačidlom, aby ste pred vložením alebo vybratím akumulátora zabránili aktivácii vypínača.
Varovanie! Uistite sa, či je náradie zaistené zaisťovacím tlačidlom, aby ste pred vložením alebo vybratím pracovného nástroja zabránili aktivácii vypínača.
♦ Ak chcete náradie vypnút', vypínač uvol'nite.
Vaša nabíjačka nevyžaduje žiadnu údržbu okrem pravidelného čistenia.
Varovanie! Pred akoukol'vek údržbou vyberte z náradia akumulátor. Pred čistením odpojte nabíjačku od siete.
♦ Vetracie otvory náradia a nabíjačky pravidelne čistite mäkkou kefou alebo suchou handričkou.
♦ Pomocou vlhkej handričky pravidelne čistite kryt motora.
| Nabijačka | 90599854-06 | ||
| Vstupné napätie | V | 2 | 30 |
| Výstupné napätie | V | 1 | 8 |
| Prúd | A | 1 | |
| Približná dlžka nabijania | hod. | 1,5 - 4 | |
| Akumulátor | BL1518 | |
| Napájacie napätie V | 1 | 8 |
| Kapacita | Ah | 1,5 |
| Typ | Li-Ion | |
| Akumulátor | BL2018 | ||
| Napájacie napätie | V | 1 | 8 |
| Kapacita | Ah | 2,0 | |
| Typ | Li-Ion | ||
SLOVENČINA
Akumulátor BL4018
| Napájacie napätie V | 1 | 8 |
| Kapacita Ah 4,0 | ||
| Typ Li-Ion |
Hladina akustického tlaku podl'a normy EN 60745:
| Akustický tlak (L _pA ) 65,2 dB(A), odchýlka (K) 3 dB(A) |
| Akustický výkon (L _wA ) 76,2 dB(A), odchýlka (K) 3 dB(A) |
| CZ Dokumentace záruční opravyPLPrzebieg napraw gwarancyjnychH A garanciális javitás dokumentálásaSKZáznamy o záručných opravách | ||||||
| CZ | Číslo | Datum příjmu | Datum zakázky | Číslo zakázky | Závada | Razítko Podpis |
| H | Sorszám | Bejelentés időpontja | Javitási időpont | Javitási munkalapszám | Hiba jelleg oka | Pecsét Aláírás |
| Jótállás új határideje | ||||||
| PL Nr. | Data zgłoszenia Data naprawy Nr. zlecenia Przebieg | naprawy | Stempel Podpis | |||
| SK Číslo dodávky | Dátum nahlásenia | Dátum opravy | Číslo objednávky | Popis poruchy | Pečiatka Podpis | |

