NÁVOD NA OBSLUHU CBT63241N CANDY

5.6 Elektrické prípojení....126

Obr. 5: Výstup vzduchu s uhlíkovým filtrem

2.1 Život ohrozujúce nebezpečenstvo, nebezpečenstvo otravy....139
2.2 Nebezpečenstvo úrazu elektrickým prúdom! 139
2.3 Nebezpečenstvo telesného poranenia!....139
2.4 Nebezpečenstvo popálenia, nebezpečenstvo úrazu elektrickým prúdom! 140
2.5 Nebezpečenstvo požiaru a telesného poranenia!....140

3 POUŽITIE S UHLÍKOM A BEZ UHLÍKA 141

4.1 Čistenie v umývačke 143
4.2 Ručné čistenie 143
4.3 Vyberanie/inštalácia hliníkového filtra....143

5 INŠTALÁCIA ZARIADENIA 144

5.1 Inštalácia a vybalenie zariadenia....144
5.2 Inštalácia a vybalenie zariadenia....144
5.3 Režim odsávania vzduchu 145
5.4 Vedenie na odvádzanie vzduchu 145
5.5 Kontrola steny 145
5.6 Elektrické pripojenie....145
5.7 Nebezpečenstvo úrazu elektrickým prúdom! 145

6 PREHL'AD ZARIADENIA 146
7 ZLOŽENIE VÝROBKU 147
8 POUŽITIE VÝROBKU 148
9 VÝMENA ŽIAROVIEK....150

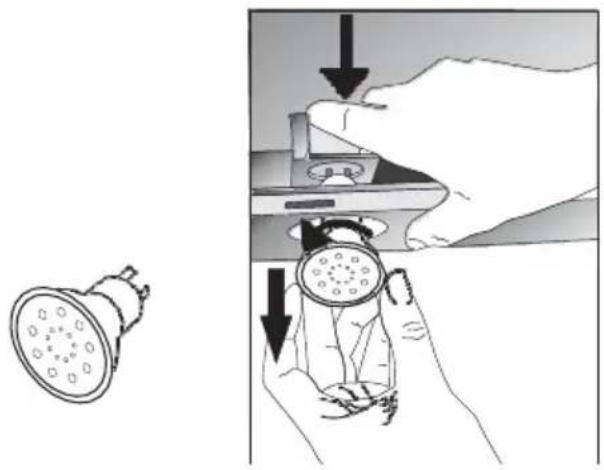

9.1 Výmena halogénovej žiarovky 150

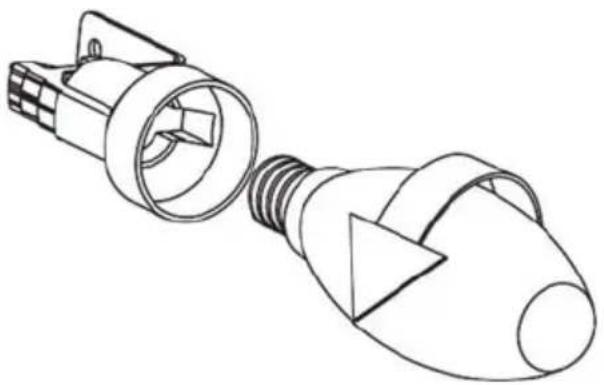

9.2 Výmena výbojky 150

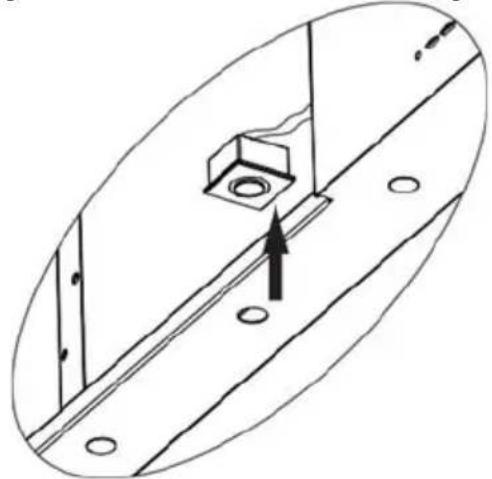

9.3 Výmena 1W LED žiarovky 150

10 AUTORIZOVANÝ TECHNICKÝ SERVIS.... 151

10.1 Možné poruchy a ich riešenia 152
10.2 Technická tabul'ka....152

"Vyhovuje nariadeniu EEZ. Neobsahuje PCB*"

■ Toto zariadenie môžu používať deti od 8 rokov aj osoby so zníženými telesnými, vnímacími alebo duševnými schopnosťami alebo s nedostatkom skúseností a znalostí, len ak majú dozor alebo dostali pokyny ohľadne používania zariadenia bezpečným spôsobom a ak chápu nebezpečenstvá s ním súvisiace.

■ Tento výrobok je určený na domáce používanie.

■ Napätie používané na prevádzku produktu je 220 - 240 V \~50 Hz.

Celú elektroinštaláciu musí nainštalovať kvalifikovaný elektrikár.

Inštalácia neoprávnenou osobou by mohla viest' k nesprávnemu prevádzkovému výkonu, poškodeniu výrobku alebo k nehode.

Napájací kábel zariadenia sa počas montáže nesmie stláčat' ani sa ním nesmie búchat'. Napájací kábel sa nesmie ukladat' vedl'a sporáka. V takýchto prípadoch by sa mohol rozpustit' a mohlo by to viest' k požiaru.

■ Pred inštaláciou zariadenie nezapájajte.

■ Skontrolujte, či miesto inštalácie umožňuje používatelovi sietový kábel v prípade nebezpečenstva bez problémov odpojit.

■ Nedotýkajte sa žiaroviek výrobku po dlhej dobe prevádzky. Kedže sú horúce, mohli by vám popáliť ruku.

Kuchynské digestory sú navrhnuté na bežné varenie a domáce používanie. V prípade iných spôsobov použitia ako tie, ktoré sú stanovené, hrozí porucha spotrebiča, na ktorý potom nemusí platit' záruka.

■ Dodržiavajte pravidlá a pokyny ohľadom odvádzania výstupného vzduchu, ktoré stanovili príslušné orgány. (Toto varovanie sa nevzt’ahuje na použitie bez vetracieho potrubia.)

■ Pod spotrebičom sa nesmie varit' horl'avé jedlo.

■ Na sporák položte hrniec, panvicu atd., a potom zapnite zariadenie. Inak by mohla vysoká teplota viest' k deformácii niektorých komponentov výrobku.

■ Vypnite horák na sporáku skôr, než vezmete hrniec, panvicu atd. preč zo sporáka.

■ Nenechávajte na sporáku horúci olej. Hrnce s horúcim ohňom by mohli spôsobit' vzplanutie.

Kedže môže olej začat' horiet', dávajte pozor na záclony a kuchynské utierky, zvlást' ak jedlo vyprážate.

■ Filtre vymieňajte pravidelne. Ak filtre nevymeníte včas, predstavujú riziko požiaru v dôsledku mastných zvyškov, ktoré sú na nich nahromadené.

■ Namiesto filtrov nepoužívajte filtračné materiály, ktoré nie sú ohňuvzdorné.

■ Výrobok nepoužívajte bez filtra a filtre počas používania výrobku nevyberajte.

■ V prípade náhleho vznietenia digestor aj ostatné kuchynské spotrebiče vypnite. (Zariadenie odpojte zo siete alebo vypnite hlavný spínač).

■ Ak nie je výrobok pravidelne a včas čistený, môže predstavovat' riziko vypuknutia požiaru.

■ Pred akoukol'vek údržbou zariadenie odpojte. (Zariadenie odpojte zo siete alebo vypnite hlavný spínač).

- Ked' sa súčasne používa elektrický sporák a iné zariadenia napájané iným zdrojom energie než elektrina, negatívny tlak v miestnosti nesmie presiahnut' 4 Pa (4 x 10 barov).

■ Zariadenia na spal'ovanie palivového oleja alebo plynu, ako sú izbové ohrievače, ktoré sa nachádzajú v tom istom prostredí ako tento výrobok, musia byt' plne odizolované od vývodu tohto produktu alebo musia byt' hermetické.

■ Ked' robíte na výrobok vetracie potrubie, používajte rúry s priemerom 150 mm alebo 120 mm.

CANDY

■ Dížka pripojenia potrubia musí byť čo najmenšia, to platí aj pre počet klíbov.

■ Deti sa nesmú hrat' so spotrebičom.

■ Z dôvodu bezpečnosti v systéme digestora používajte poistku "MAX 6 A".

■ Kedže materiály balenia môžu byt nebezpečné, uchovávajte ich d'aleko od detí.

■ Ak je sieťový kábel poškodený, musí ho vymenit’ výrobca, oprávnený technický servis či iný personál kvalifikovaný na tej istej úrovni, aby ste sa vyhli nebezpečnej situácii.

■ V prípade náhleho vznietenia digestor aj ostatné kuchynské spotrebiče odpojte a plameň prikryte. Na uhasenie ohňa nikdy nepoužívajte vodu.

■ Pri prevádzke kuchynských spotrebičov môžu byť ich prístupné časti horúce.

■ Toto zariadenie nie je určené na používanie l'udmi s fyzickým, zmyslovým či mentálnym postihnutím (vrátane detí) alebo tými, čo nemajú príslušné skúsenosti a znalosti ohľadom používania tohto zariadenia v prípade, že na nich nedohliada osoba zodpovedná za bezpečnosť zariadenia.

■ Po inštalácii digestora musí byť minimálna vzdialenost' medzi výrobkom a akýmkol'vek elektrickým sporákom 65 cm a 75 cm medzi digestorom a plynovým sporákom alebo sporákmi, ktoré spaľujú iné palivo.

■ Výstup digestora nesmie byt' pripojený k vzduchovému potrubiu, kde sú iné typy dymu.

- Pri súčasnom používaní zariadenia s inými spotrebičmi (napr. ohrievačmi na plyn, naftu, uhlie či drevo, sprchový ohrievač atd.) musíte byť opatrní. Pri ich súčasnom používaní treba dávať pozor. Je to tak, pretože by digestor mohol v dôsledku odvádzania okolitého vzduchu nepriaznivo vplývať na spaľovanie.

■ Toto varovanie sa nevztahuje na použitie bez vetracieho potrubia.

■ Ked' sa elektrický digestor používa súčasne so zariadeniami na plyn či iné palivo, miestnost' musí byt' dostatočne vetraná (nemusí to platit' pre

zariadenia, ktoré prepúšťajú vzduch spät’ do miestnosti).

■ Súbežné používanie viac než jedného plynového sporáka vedie k tvorbe veľkého tepla. Ventilačné zariadenie na povrchu sporáka by sa následne mohlo poškodit' alebo spálit'. Nepoužívajte dva plynové sporáky vo veľkom teple dlhšie než 15 minút. Jeden veľký horák s viac než 5 kW (pracovného) výkonu vytvára rovnakú energiu ako dva plynové horáky.

2.1 Život ohrozujúce nebezpečenstvo, nebezpečenstvo otravy

NEBEZPEČENSTVO

V dôsledku opätovného nasávania spalín existuje život ohrozujúce riziko a nebezpečenstvo otravy. Počas prevádzky vývodu na vypúšt'anie vzduchu nepoužívajte spotrebič súčasne so zariadeniami, ktoré vypúšt'ajú toxické plyny cez dymovú rúru, ako napríklad ohrievače na plyn, naftu, drevo či uhlie, sprchové ohrievače, ohrievače vody atd', pokial' nemáte dostatočnú zásobu vzduchu.

Ventilované zariadenia (ako napríklad ohrievače na plyn, naftu, drevo či uhlie, sprchové ohrievače, ohrievače vody) prijímajú spaľovací vzduch z miesta inštalácie a odpadové plyny vypúšťajú cez odpadový plynový systém (napr. dymovú rúru). Ked’ je digestor zapnutý, pohlcuje vzduch z kuchyne a z okolitých miestností. Ked’ nemá primeraný vstup vzduchu, vzniká vákuum. V takých prípadoch sú z dymovej rúry a vedenia odpadových plynov pohlcované toxické plyny, ktoré sú následne nasávané späť dovnútra. Obr. 2 Preto musí byť vždy zabezpečený prívod čerstvého vzduchu. Obr. 3

Nebezpečenstvo požiaru!

Následkom iskrenia. Inštalácia spotrebiča nad ohrevné zariadenie, ktoré je ohrievané pomocou pevného paliva (napr. drevom či uhlím) je povolená iba vtedy, ak má neodnímateľný kryt. Čo sa týka inštalacného postupu, treba dávať pozor na aktuálne platné stavebné nariadenia a nariadenia miestnych elektrárenských a plynárenských spoločností. Spotrebič môže spôsobit’ požiar, pokial’ ho nečistíte v súlade s pokynmi.

NEBEZPEČENSTVO

2.3 Nebezpečenstvo telesného poranenia!

■ Počas inštalácie hrozí nebezpečenstvo telesného poranenia v dôsledku ostrých hrán. V priebehu celého inštalačného postupu tohto zariadenia používajte ochranné rukavice.
■ Z dôvodu hrozby pádu spotrebiča sa montáž bezpečnostných skrutiek a krytov musí vykonávať podľa používateľskej príručky.

NEBEZPEČENSTVO

Následkom nesprávneho postupu čistenia by sa mohol poškodit povrch. Povrchy z nerezovej ocele čistite iba v smere čistenia. Na ovládacie prvky nepoužívajte čistič nerezovej ocele.

■ Povrch by sa mohol poškodit' v dôsledku agresívnych a abrazívnych čistiacich prostriedkov. Nikdy nepoužívajte agresívne a abrazívne čistiace prostriedky.

■ Je tu nebezpečenstvo z dôvodu spätného toku kondenzátu. Kanál výstupu vzduchu inštalujte smerom nadol od spotrebiča (sklon 1°).

NEBEZPEČENSTVO

2.5 Nebezpečenstvo požiaru a telesného poranenia!

V prípade opravy, ktorá sa nevykonáva podľa pravidiel alebo podľa potreby, vypnite poistku alebo odpojte sietový kábel spotrebiča. Opravu musí vykonávať iba autorizovaný technický servis alebo oprávnený odborník.

POZNÁMKA

Ak je poškodený sietový kábel, musí ho vymenit' výrobca alebo autorizovaný technický servis alebo iný personál kvalifikovaný na tej istej úrovni, aby sa predišlo akejkol'vek nebezpečnej situácii.

POZNÁMKA

Ak sú žiarovky zariadenia chybné, vypnite poistku alebo odpojte sietový kábel zariadenia. Aby sa zabránilo preťaženiu ostatných žiaroviek, ihned’ žiarovku vymeňte (najskôr počkajte, kým žiarovka vychladne).

⚠ POZOR

Pri používaní kuchynských zariadení sa môžu prístupné komponenty zohrievať.

NEBEZPEČENSTVO

Výstupné potrubie vzduchu na tomto zariadení nesmie byť pripojené k dymovej rúre na vypúšťanie dymu tvoreného zariadením, ktoré využíva plyn alebo iné palivá.

3 POUŽITIE S UHLÍKOM A BEZ UHLÍKA

Toto zariadenie môžete používat' v režime odvádzaného vzduchu a v režime vzdušnej ventilácie.

Režim odvádzaného vzduchu

Pohltený vzduch je čistený filtrami proti mastnote a je odvádzaný cez potrubný systém. 4

Odsávané plyny, ktoré sú opätovne pohlcované, môžu spôsobit' otravu. Odsávaný vzduch sa nesmie prenášat' do vetracieho komína aktívneho dymu alebo odpadového plynu, či do vetracieho komína používaného na ventiláciu miestností, kde sú nainštalované tepelné zdroje.

■ Ak chcete prenášat' odsávaný vzduch do vetracieho komína neaktívneho dymu alebo odpadového plynu, budete musieť získat' povolenie od oprávneného kominára.
■ Ak je odsávaný vzduch odvádzaný cez vonkajšiu stenu, musí sa používať teleskopická nástenná bezpečnostná schránka.

Režim ventilovaného vzduchu

Pohltený vzduch je čistený pomocou filtrov proti mastnote a aktívnym uhlíkovým filtrom, a potom sa prenáša spät' do kuchyne. 5

Aby sa zadržiavali látky, ktoré spôsobujú zápach v režime ventilovaného vzduchu, musíte k zariadeniu pripojit' aktívny uhlíkový filter. Obrátte sa na autorizovaného predajcu, ak potrebujete informácie o rôznych dostupných možnostiach, ktoré sa dajú využit' v režime ventilovaného vzduchu tohto zariadenia. Môžete si zakúpiť príslušenstvo nutné na tento postup na príslušných predajných miestach, v autorizovanom servise alebo na internetových predajných strediskách.

V prostredí bez ventilačného komína sa musí na filtrovanie vzduchu a jeho opätovnú cirkuláciu používať aktívny uhlíkový filter. Aktívny uhlíkový filter musí dodat’ servis alebo predajca. Pred vložením uhlíkového filtra zariadenie odpojte. Pretože sa uhlíkový filter používa v kuchyni bez vývodu ventilačného komína, musí sa vymieňať každých 3 - 5 mesiacov v závislosti od používania. Uhlíkový filter sa nikdy nesmie umývať. Filtre proti mastnote musia byť vo výrobku nainštalované bez ohľadu na to, či sa používa alebo nepoužíva uhlíkový filter. Nepoužívajte výrobok bez filtra proti mastnote.

Zariadenie, ktoré ste si zakúpili, je vhodné na použitie s uhlíkovým filtrom AF 90.

1. Vložte uhlíkový filter do svojho krytu. Obr. 6
2. Otáčaním uhlíkového filtra v smere hodinových ručičiek skontrolujte, či úplne sedí na svojom mieste. Obr. 6

Ak uhlíkový filter celkom nesadol,

Zariadenie, ktoré ste si zakúpili, je vhodné na použitie s uhlíkovým filtrom AF 100.

1. Vložte uhlíkový filter do svojho krytu. Obr. 6
2. Otáčaním uhlíkového filtra v smere hodinových ručičiek skontrolujte, či úplne sedí na svojom mieste. Obr. 6

NEBEZPEČENSTVO

■ Pred každou údržbou a čistením sa musí digestor odpojit' a spotrebič sa nesmie používať.
- Čistenie a používatel'skú údržbu zariadenia nesmú vykonávať deti bez dozoru.
■ Povrch by sa mohol poškodit' v dôsledku agresívnych a abrazívnych čistiacich prostriedkov. Nikdy nepoužívajte agresívne a abrazívne čistiace prostriedky.

Dokúpte si od autorizovaného technického servisu čistiace a ochranné látky, ktoré sú pre zriadenie vhodné. Povrch a ovládacie jednotky zariadenia sú citlivé na škrabanie.

■ Povrch čistite mäkkou vlhkou utierkou, prostriedkom na umývanie riadu alebo jemným čistiacim prostriedkom na sklo. Pomocou vlhkej utierky zmäkčite suché, lepkavé nečistoty. Neoškrabovat!
■ Nie je vhodné používat' suché utierky, hubky, ktoré by mohli poškriabat' povrch, ani materiály, ktoré vyžadujú drhnutie, ani iné agresívne čistiace prostriedky s obsahom piesku, sódy, kyseliny či chlóru.
■ Povrchy z nerezovej ocele čistite len v smere ich čistenia.
■ Na ovládacie jednotky nepoužívajte čistiace prostriedky na nerezovú ocel' ani vlhké utierky. Čistenie kovových filtrov proti mastnote Použité kovové filtre proti mastnote zadržiavajú mastné čiastočky vo vlhkosti a pare vytvorenej v kuchyni. Kovové filtre proti mastnote čistite asi každé tri mesiace pri normálnych podmienkach používania (1 až 2 hodiny denne).
■ Nepoužívajte nadmerne účinné kyslé alebo zásadité čistiace prostriedky.

■ Ked' čistíte kovové filtre proti mastnote, čistite vlhkou utierkou aj úchytné časti kovových filtrov proti mastnote v tomto zariadení.
■ Kovové filtre proti mastnote môžete čistiť v umývačke riadu alebo ručne.

4.1 Čistenie v umývačke

■ V prípade čistenia v umývačke riadu môže dôjst' k malej zmeny farby. Toto nemá nijaký účinok na funkciu kovového filtra proti mastnote.
■ Neumývajte nadmerne znečistené kovové filtre proti mastnote spolu s riadom.
■ Zl'ahka uložte kovové filtre proti mastnote do umývačky. Kovové filtre proti mastnote sa musia do umývačky uložit bez stláčania.

4.2 Ručné čistenie

V prípade odolnej špiny môžete použit špeciálny odmastovací prostriedok. Taký prostriedok si môžete zakúpit u predajcu v autorizovanom predajnom stredisku.

■ Kovové filtre proti mastnote zmäkčite v horúcej vode s použitím prostriedku na umývanie riadu.
■ Na čistenie použite kefu a počkajte, kým sa prostriedok z filtrov proti mastnote úplne nezmyje.
■ Po vyčistení filtre úplne prepláchnite.

⚠ POZOR

Vdaka pravidelnému čisteniu kovových filtrov proti mastnote sa vyhnete nebezpečenstvu spôsobenému nadmerným teplom tvoreným počas praženia.

4.3 Vyberanie/inštalácia hliníkového filtra

Potiahnite hliníkový filter smerom k sebe tak, že ho zatlačíte za pútko. Pri nasadzovaní filtra zopakujte tento postup v opačnom poradí.

5 INŠTALÁCIA ZARIADENIA

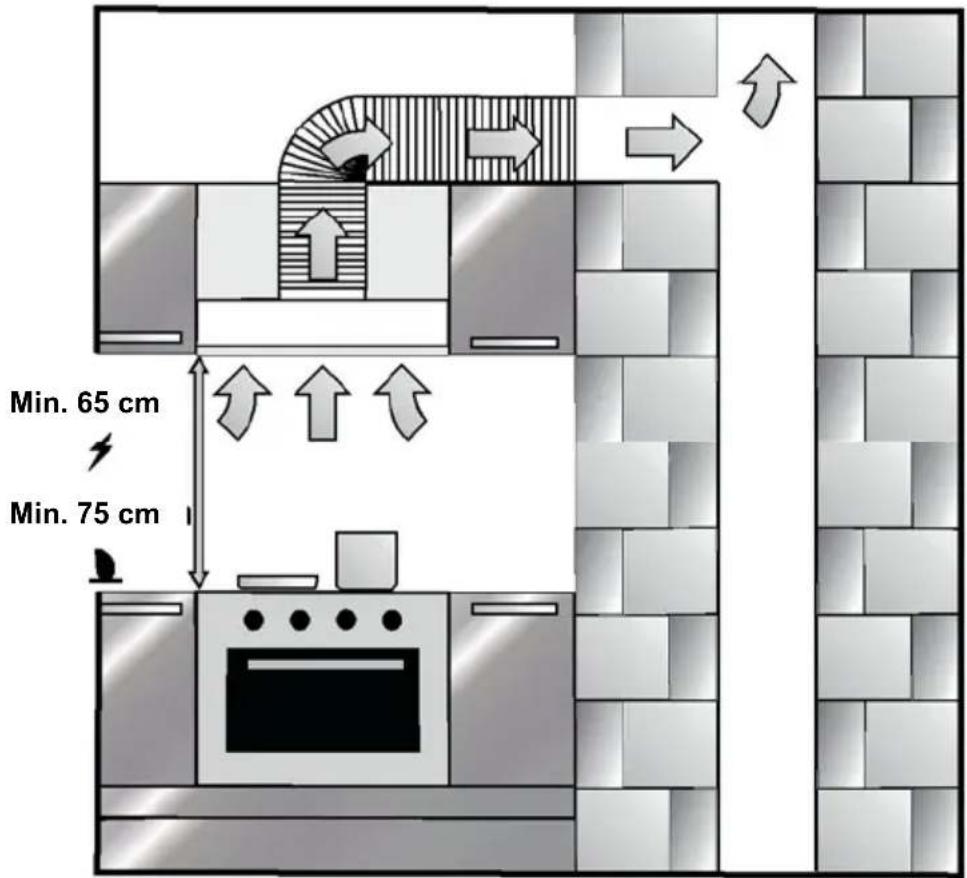

Min. 65 cm Min. 75 cm

Obr. 7: INŠTALÁCIA ZARIADENIA

Po dokončení inštalácie digestora musí byť minimálna vzdialenost' medzi výrobkom a akýmkol'vek elektrickým sporákom 650 mm, medzi digestorom a plynovým sporákom alebo sporákom spaľujúcim iné palivá to musí byť 750 mm. Obr. 7

5.1 Inštalácia a vybalenie zariadenia

Skontrolujte, či nie je zariadenie zdeformované.

5.2 Inštalácia a vybalenie zariadenia

■ Uhlíkové filtre pravidelne vymieňajte.
■ Uhlíkové filtre pravidelne čistite. Kedže znečistené filtre bránia prechodu vzduchu, možno budete musieť používať spotrebič pri vyššej rýchlosti.
■ Výrobok používajte pri normálnej rýchlosti.
■ Použitie pri vyššej rýchlosti by spôsobilo nárast spotreby energie.

5.3 Režim odsávania vzduchu

⚠️ NEBEZPEČENSTVO

Smrtel'né nebezpečenstvo!

Odvádzané plyny, ktoré sú opätovne nasávané, môžu spôsobit' otravu. Odvádzaný vzduch sa nesmie prenášat' vetracou rúrou aktivneho dymu alebo odpadového plynu, či rúrou používanou na ventiláciu miestností, v ktorých sú nainštalované tepelné zdroje. Ak chcete prenášat' odsávaný vzduch do vetracieho komína neaktívneho dymu alebo odpadového plynu, budete musieť získat' povolenie od oprávneného kominára.

Ak je odvádzaný vzduch vypúšťaný cez vonkajšiu stenu, musí sa používať teleskopická nástenná schránka.

5.4 Vedenie na odvádzanie vzduchu

Informácie: Výrobca zariadenia nenesie zodpovednosť za chyby spôsobené uloženými rúrami.

■ Zariadenia vykazuje najvyššiu funkčnosť pri použití krátkej a plochej rúry na vzduchový vývod, ako aj rúry s čo najväčším priemerom.
■ Pri dlhých a hrubých rúrach vzduchového vývodu s použitím viacerých kolien alebo v prípade rúry s priemerom menším než 150 mm nie je možné dosiahnuť optimálny výkon ventilácie, pričom narastá hlučnosť ventilátora.
■ Rúry a hadice použité pri kladení vedenia výstupu vzduchu musia byť vyrobené z nehorľavých materiálov.

Kruhové rúry

Odporúča sa, aby bol vnútorný priemer 150 mm alebo aspoň 120 mm.

Hranaté potrubie

Vnútorný prierez musí sediet' priemeru kruhových rúr.

∅ 150 mm cca 177 cm²

∅ 120 mm cca 173 cm²

■ Hranaté potrubia by nemali mat' ostré kolená.
■ Používajte tesniace pásky pre rozličné priemery rúr.

5.5 Kontrola steny

■ Stena musí byť plochá, rovná a musí mat' dostatočnú nosnú kapacitu.
■ Híbka vyvítaných otvorov musí vyhovovať dĺžke skrutiek. Hmoždinky musia správne zapadnúť.
■ Skrutky a hmoždinky v ochrannom kryte sú vhodné na použitie v pevnej monolitickej stene. Používajte pripevňovací materiál vhodný pre príslušné konštrukcie (napr. sadrokartón, pórobetón, dutinkové tehly)

Komponenty zariadenia môžu mať ostré hrany. Pripojovací kábel nemôže byť poškodený. Počas inštalácie neohýbajte ani nestláčajte pripojovací kábel.

Potrebné údaje pripojenia sú uvedené na typovom štítku vo vnútri zariadenia. Ak chcete štítok vidiet', kovové filtre proti mastnote musíte vybrat'.

Dížka pripojenia: cca 1,3 m

Toto zariadenie vyhovuje európskym smerniciam o eliminácii rušenia.

NEBEZPEČENSTVO

Vždy musí byt' možné odpojit' zariadenie od elektrickej siete. Zariadenie sa musí zapojiť k chránenej zásuvke, ktorá je nainštalovaná podľa predpisov. Ak sa po inštalácii alebo počas požadovaného pevného pripojenia nedá dostať k zástrčke, musia byt' k dispozícii viacpólové oddel’ovacie svorkovnice s aspoň 3 mm kontaktnou vzdialenost’ou k inštalácii. Pevné pripojenie musí urobit' elektrikár.

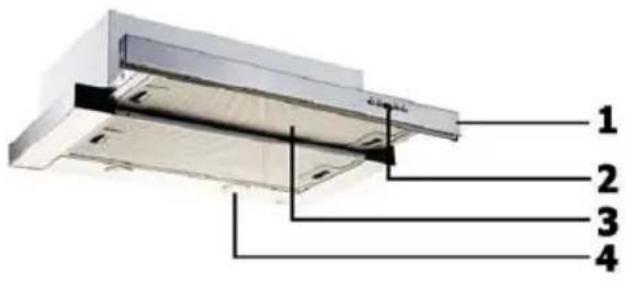

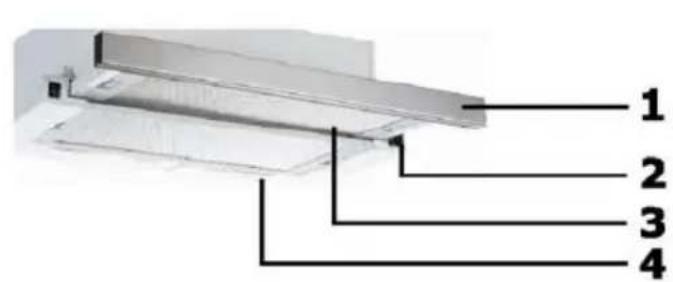

6 PREHL'AD ZARIADENIA

1 2 3 4

1 2 3 4

Obr. 9: PREHL'AD DIGESTORA

1. Predný panel
2. Klúč
3. Filter
4. Osvetlenie

7 ZLOŽENIE VÝROBKU

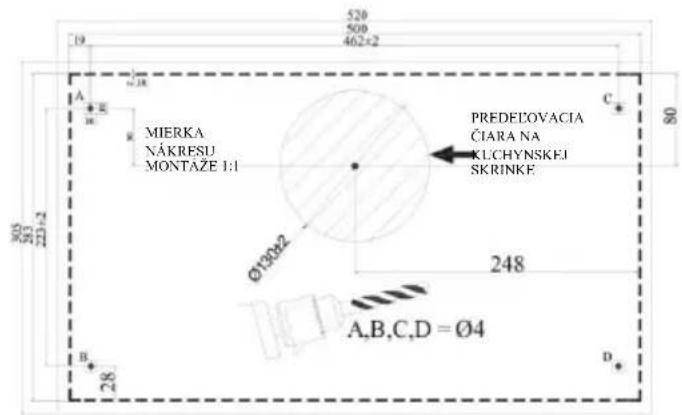

Urobte otvory s priemerom 4 mm na bodoch naznačených ako A, B, C, D na montážnej schéme. Obrázok 2

520 500 462×2 A E MIERKA NÁKRESU MONTAZE 1:1 PREDEČOVACIA ČIARA NA KLCHYNSKEJ SKRINKE Ø130±2 248 B 28 D 80 300 221-2

Obrázok 2

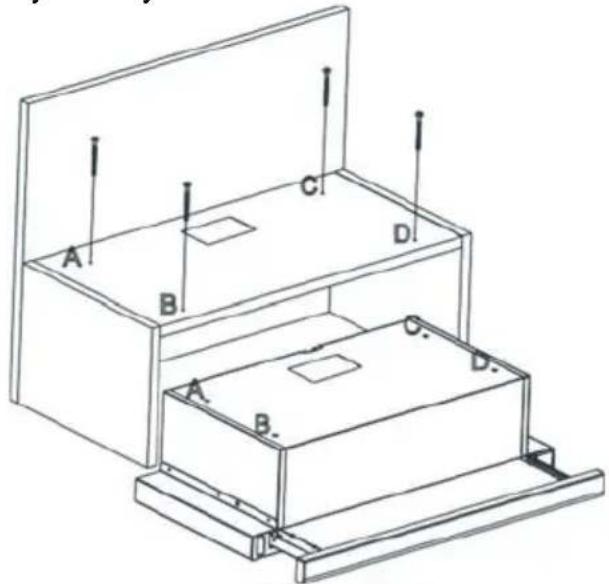

Zariadenie by malo byt' primontované k skrinke v bodoch A, B, C, D pomocou 4 x 40 skrutiek dodaných spolu so zariadením. Predný panel by sa pri pohybe posuvnej súpravy nemal šúchat' o kryt skrinky. Obrázok 3

A B C D A B C D

Obrázok 3

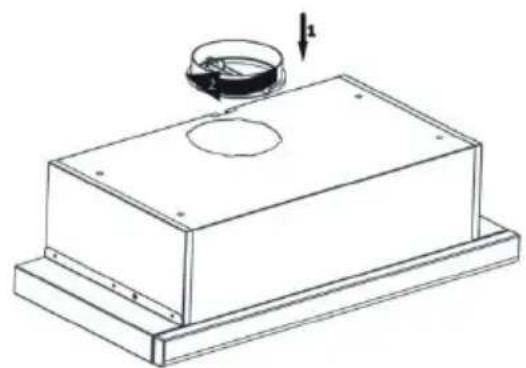

Nainštalujte ohybnú hliníkovú rúru do plastového výstupu vetracieho komína. Nainštalujte

druhý koniec rúry do otvoru komína na stene. Obrázok 5

Kedže krútenie a ohýbanie hliníkovej rúry vedie k zníženiu výkonu odsávania vzduchu, snažte sa skrúcaniu a ohýbaniu zabránit.

Funkcie zariadenia

Digestor sa používa v kuchyni spolu s vetracím komínom alebo bez neho.

V prípade použitia s vetracím kominom:

V prípade použitia s vetracím komínom sa musí digestor pripojit' ku komínu, ktorý bude odvádzat' vzduch. Vyberte si ten najkratší spôsob, akým rúrový systém povedie ku komínu, aby ste získali maximálnu účinnosť digestora. Tento produkt je vyrobený v tvare vhodnom na použitie spolu s vetracím komínom.

8 POUŽITIE VÝROBKU

3-rýchlostný kolískový spínač

3. Cirkulačný spínač

3. Cirkulačný spínač

3-Digitálny rýchlostný spínač

1 2 3 4 5

Ak stlačíte ktorékol'vek z tlačidiel na spustenie motora na dlhšie než 2 sekundy, aktivuje sa funkcia časovača s trvaním 15 minút. Displej zobrazí signál, kedy sa spustil časovač a motor o 15 minút neskôr automaticky zastane. Čistenie kovového filtra: Ked' sa na displeji znázorní "C" alebo (v závislosti od používania) každé 2 - 3 týždne, treba filtre vyčistiť. Po vyčistení a nainštalovaní filtrov stlačte tlačidlo (①) na dlhšie než 3 sekundy, aby sa vymazalo "C" (ked' je zariadenie vypnuté). Na displeji sa zobrazí písmeno "E" a výrobok sa prepne do normálnej prevádzky. Ak sa má zariadenie používať bez toho, aby sa vymazalo "C", ked' stlačíte tlačidlo (②), na 1 s budete pozorovať aktivnu prevádzku, a potom sa znovu zobrazí "C", pričom motor zostane zapnutý.

⚠️ POZOR

Symbol "C" sa zobrazí na konci 60 hodín používania výrobku.

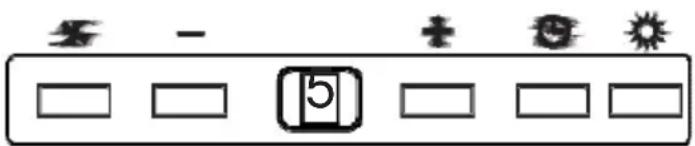

5 Rýchlostný digitálny spínač

Symbol "C" sa zobrazí na konci 60 hodín používania výrobku.

Zapnutie - Vypnutie: Zariadenie sa zapne, len čo stlačite toto tlačidlo.

Časovač: Po stlačení tlačidla sa na 15 minút aktivuje časovacia funkcia, hned' ako sa spustí časovač, zobrazí sa aj signál na displeji a po 15 minútach sa automaticky motor zastaví.

Ked' sa na displeji zobrazí "c" alebo (v závislosti od používania) po každých 2 - 3 týždňoch, treba vyčistiť filtre. Po vyčistení a nainštalovaní filtrov stlačte na dlhšie než 3 sekundy tlačidlo, aby sa vymazalo "c" (pri vypnutom produkte) ✗ Na displeji sa zobrazí písmeno "E" a výrobok sa prepne do normálnej prevádzky. Ak sa má zariadenie používať bez toho, aby sa vymazalo "c", ked' stlačíte tlačidlo (✗), na 1 s budete pozorovať aktivnu prevádzku, a potom sa znovu zobrazí "C", pričom motor zostane zapnutý.

POZNÁMKA: Značka "c" sa znázorní na konci 60 hodín používania výrobku.

Efektívne používanie s účelom šetrenia energie:

* Pri používaní digestora si nastavenie rýchlosti prispôsobte vzhľadom na intenzitu výparov a pachov za účelom šetrenia energie.

* Používajte nízku rýchlost' (1 - 2) pri normálnych podmienkach používania a vysokú rýchlost' (3) pri intenzívnom pachu a výparoch.

* Svetlá na digestore slúžia na osvetlenie varnej zóny.

Ak ich budete používať na osvetlenie miestnosti, zvýši to spotrebu energie, pričom aj tak nebude osvetlenie dostatočné.

Použitie digestora:

* Digestor obsahuje motor, ktorý má rôzne rýchlosti.

9 VÝMENA ŽIAROVIEK

NEBEZPEČENSTVO

Odpojte digestor z elektrického napájania. Najskôr nechajte svetlá vychladnút, pretože ked' sú horúce, môžu vám popálit' ruky.

9.1 Výmena halogénovej žiarovky

Obr. 13: Výmena LED žiarovky

Vyberte hliníkový kartridžový filter. Vyberte nefunkčnú žiarovku a vymeňte ju za novú s tým istým menovitým výkonom. Obr. 13

9.2 Výmena výbojky

Obr. 14: Výmena výbojky

Vyberte hliníkový kartridžový filter. Vyberte nefunkčnú žiarovku a vymeňte ju za novú s tým istým menovitým výkonom. Obr. 14

9.3 Výmena 1W LED žiarovky

• Odpojte elektrické pripojenie LED žiarovky
  • Pri vyberaní žiarovky ju potlačte rukou.
• Oddel'te od seba samolepiacu pásku okolo žiarovky a na plechu korpusu.
• Pred vložením novej LED žiarovky odstráňte ochrannú fóliu z rámu, a potom ju prilepte spät na svoje miesto na korpuse výrobku.

10 AUTORIZOVANÝ TECHNICKÝ SERVIS

Ak osvetlenie nefunguje:

■ Uistite sa, či je zástrčka pripojená a či sú poistky neporušené.
■ Skontrolujte žiarovky. Pred touto kontrolou sa uistite, či ste zariadenie vypli. Ak sú žiarovky uvoľnené, pritiahnite ich. Ak žiarovky stále nefungujú, môžete ich vymenit'.

Možné poruchy a čo robit' skôr, než budete kontaktovat' technický servis:

A) Ak zariadenie vôbec nefunguje:

■ Skontrolujte, či je digestor pripojený alebo či zástrčka správne zapadá do zásuvky.
■ Skontrolujte poistku, cez ktorú je pripojené zariadenie, spolu s hlavnou poistkou vo vašom dome.

Ak je funkcia zariadenia nedostatočná alebo ak jeho funkciu sprevádza príliš veľký hluk:

■ Je výstupný priemer komína zariadenia primeraný? (min. 120 mm).
■ Sú kovové filtre čisté? Skontrolujte ich.
■ Ak používate digestor bez vetracieho komína, skontrolujte, či nie sú uhlíkové filtre staršie než 6 mesiacov.
■ Dohliadnite na to, aby bola kuchyňa dostatočne vetraná a aby bolo zabezpečené prúdenie vzduchu. Ak nie ste stále spokojný s funkciu zariadenia, obrát'te sa na autorizovaný technický servis.

10.1 Možné poruchy a ich riešenia

Opis poruchy	Dôvod	Riešenie
Zariadenie nefunguje.	Skontrolujte pripojenie k sieťovému napájaniu.	Siet'ové napätie musí byt' 220 - 240 V a výrobok musí byt' pripojený k zásuvke s uzemnením.
Žiarovka nesvieti.	Skontrolujte pripojenie k sieťovému napájaniu.	Siet'ové napätie musí byt' 220 - 240 V a výrobok musí byt' pripojený k zásuvke s uzemnením.
Žiarovka nesvieti.	Skontrolujte pripojenie k sieťovému napájaniu.	Vypínač žiarovky musí byt' v "zapnutej" polohe.
Žiarovka nesvieti.	Skontrolujte žiarovky.	Žiarovky musia byt' funkčné.
Prívod vzduchu je slabý.	Skontrolujte hliníkový filter.	Za normálnych podmienok by sa mal hliníkový kartridžový filter raz do mesiaca umyt'.
Prívod vzduchu je slabý.	Skontrolujte vzduchový výstup vetracieho komína.	Vzduchový výstup vetracieho komína musí byt' otvorený.
Prívod vzduchu je slabý.	Skontrolujte uhlíkový filter.	V prípade výrobkov, ktoré používajú uhlíkový filter, sa za normálnych podmienok musí uhlíkový filter každé 3 mesiace vymieňat'.
Nedochádza k odvádzaniu vzduchu (v prípade použitia bez vetracieho komína)	Skontrolujte hliníkový filter.	Za normálnych podmienok by sa mal hliníkový kartridžový filter raz do mesiaca umyt'.
Nedochádza k odvádzaniu vzduchu (v prípade použitia bez vetracieho komína)	Skontrolujte uhlíkový filter.	V prípade výrobkov, ktoré používajú uhlíkový filter, sa za normálnych podmienok musí uhlíkový filter každé 3 mesiace vymieňat'.

10.2 Technická tabul'ka

Napájacie napätie	220 - 240 V 50 Hz
Izolačná trieda motora	F
Izolačná trieda	TRIEDA I
