NÁVOD NA OBSLUHU PerfectPower PP404 WAECO

Návod na montáž a uvedenie do prevádzky

1 PP152, PP154 1 2 3 4 5 PP402, PP404, PP602, PP604 3 2 1 5 4

2

2.3 Bezpečnost za provozu prístroje

VÝSTRAHA!

Pred montážou a uvedením do prevádzky si prosim pozorne prečítajte tento návod a odložte si ho. V prípade odovzdania výrobku d'alšiemu používatel'ovi mu odovzdajte aj tento návod.

Obsah

1 Vysvetlenie symbolov 158
2 Všeobecné bezpečnostné upozornenia....158
3 Vyhotovenia prístroja 161
4 Používanie v súlade s určením ..... 161
5 Technický opis 161
6 Pripojenie meniča napätia 162
7 Používanie meniča napätia 164
8 Výmena poistky 165
9 Ošetrovanie a čistenie meniča napätia ..... 165
10 Odstraňovanie porúch 166
11 Záruka 166
12 Likvidácia 167
13 Technické údaje. 167

1 Vysvetlenie symbolov

NEBZPEČENSTVO!

Bezpečnostný pokyn: Nerešpektovanie vedie k smrti alebo k t'ažkému zraneniu.

VÝSTRAHA!

Bezpečnostný pokyn: Nerešpektovanie môže viest' k smrti alebo k t'ažkému zraneniu.

UPOZORNENIE!

Bezpečnostný pokyn: Nerešpektovanie môže viest' k zraneniam.

POZOR!

Nerešpektovanie môže viest' k materiálnym škodám a môže ovplyvnit' funkciu zariadenia.

POZNÁMKA

Doplňujúce informácie k obsluhe výrobku.

Konanie: Tento symbol vám ukáže, že musíte niečo urobit'. Potrebné ko-nania budú popísane krok za krokom.
√Tento symbol popisuje výsledok niektorého konania.

Obr. 1 5, strana 3: Tento údaj poukazuje na prvok v niektorom obrázku, v tomto príklade na „Pol. 5 v Obr. 1 na strane 3“.

Výrobca v nasledujúcich prípadoch nepreberá za škody žiadnu záruku:

● Chyby montáže alebo pripojenia
- Poškodenia produktu mechanickými vplyvmi a prepätiami
- Zmeny produktu bez vyjadreného povolenia výrobcu
- Použitie na iné účely ako sú účely uvedené v návode

• Prístroj požívajte len v súlade s jeho určeným používaním.
• Osoby (vrátane detí), ktoré z dôvodu ich fyzických, zmyslových alebo duševných schopností alebo ich neskúsenosti alebo neznalosti nie sú schopné bezpečne používať tento výrobok, by ho nemali používať bez dozoru alebo poučenia zodpovednou osobou.
• Prístroj nepoužívajte vo vlhkom alebo mokrom prostredí.
• Údržbu a opravy smie uskutočňovat' len špecializovaný pracovník, ktorý je oboznámený s rizikami s tým spojenými, príp. s príslušnými predpismi.

2.2 Bezpečnost' pri inštalácii prístroja

VÝSTRAHA!

- Vždy pripojte len jeden spotrebič na menič napätia. Pri pripojení dvoch alebo viacerých spotrebičov môže dôjst' ku skratu.

UPOZORNENIE!

• Dbajte na bezpečné umiestnenie!
  Prístroj musí byť nainštalovaný a upevnený bezpečne, aby sa neprevrátil alebo nespadol.
• Prístroj zaistite tak, aby deti nemali k nemu prístup. Môžu hrozit' nebezpečenstvá, ktoré deti nedokážu rozpoznat'l
• Prístroj nevystavujte zdrojom tepla (slnečné žiarenie, kúrenie atd'). Zabráňte d'alšiemu zohrievaniu prístroja.

Elektrické vedenia

• Ak sa vedenia musia viest' cez plechové steny s ostrými hranami, použite ochranné rúrky, príp. priechodky.
• Neumiestňujte volné alebo ostro lomené vedenia na elektricky vodivé materiály (kovy).
• Net'ahajte vedenia.

• Neved'te vedenia siet'ového napätia 230 V a jednosmerného napätia 12/24 V spoločne v jednom kanáli (ochranná rúrka).

• Dobre upevnite vodiče.

• Vedenia uložte tak, aby nehrozilo nebezpečenstvo zakopnutia a aby bolo vylúčené poškodenie kábla.

2.3 Bezpečnost' pri prevádzke zariadenia

VÝSTRAHA!

• Dodržiavajte nasledovné základné bezpečnostné pokyny pri používaní elektrických zariadení na ochranu pred:
  – úrazom elektrickým prúdom
  – nebezpečenstvom požiaru
• poraneniami
• Prístroj neprevádzkujte v blízkosti plynu alebo zápalných materiálov; povrchová teplota môže byť až 60 °C.
• Zariadenie používajte len vtedy, ked' kryt a vedenia nie sú poškodené.
• Dbajte na to, aby vstup a výstup vzduchu prístroja nebol zakrytý.
• Dbajte na dostatočné vetranie.

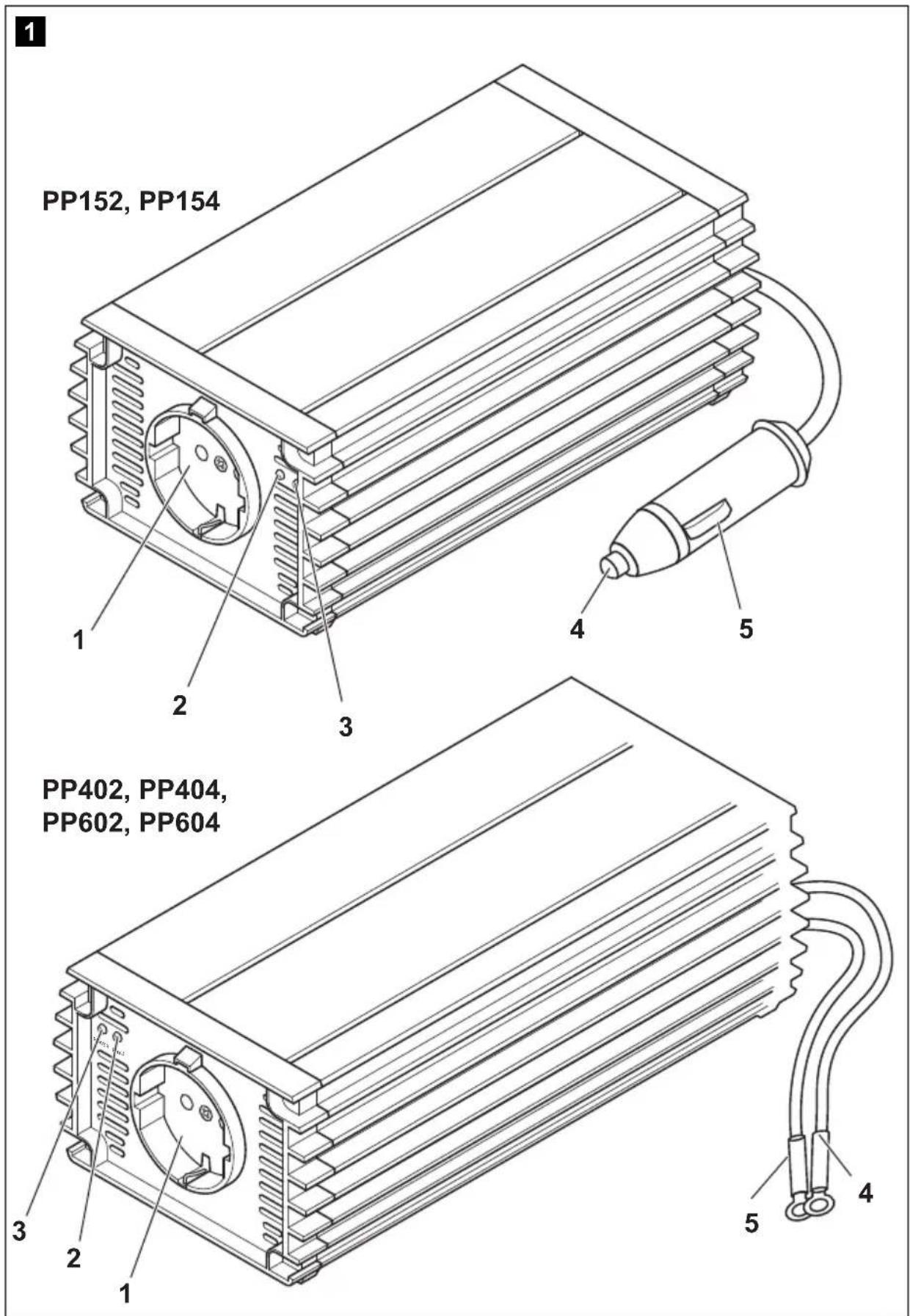

• 230V výstup meniča napätia (obr. 1 1, strane 2) nespájajte s inými 230V zdrojmi.
• Aj po aktivovaní bezpečnostných zariadení (poistka) zostávajú časti meniča napätia pod napätím.
• Pri práci na zariadení vždy prerušte prívod elektrického prúdu.

3 Vyhotovenia prístroja

Označenie	Č. výrobku
PerfectPower PP152: Menič napätia s prípojným káblom pre 12V zásuvku vozidla a štyri držiaky	PP152
PerfectPower PP154: Menič napätia s prípojným káblom pre 24V zásuvku vozidla a štyri držiaky	PP154
PerfectPower PP402: Menič napätia s prípojným káblom pre 12V batériu vozidla a štyri držiaky	PP402
PerfectPower PP404: Menič napätia s prípojným káblom pre 24V batériu vozidla a štyri držiaky	PP404
PerfectPower PP602: Menič napätia s prípojným káblom pre 12V batériu vozidla a štyri držiaky	PP602
PerfectPower PP604: Menič napätia s prípojným káblom pre 24V batériu vozidla a štyri držiaky	PP604

4 Používanie v súlade s určením

POZOR!

Tento prístroj je vhodný na používanie vo vozidlách.

Menič napätia slúži na premieňanie jednosmerného napätia 12 V, príp. 24 V na 230-V striedavé napätie 50 Hz.

● 12 V: PerfectPower PP152, PP402 a PP602
● 24 V: PerfectPower PP154, PP404 a PP604

5 Technický opis

Meniče napätia PerfectPower sa dajú používať všade tam, kde je k dispozícii 12V DC zásuvka vozidla (pre PP152, PP402, PP602), príp. 24V DC zásuvka vozidla (pre PP154, PP404, PP604). Prístroje sú v prípade potreby navyše chladené ventilátorom závislým od zaťaženia a teploty.

Maximálny trvalý výkon je

• pri meničoch napätia PP152 a PP154 150 W
• pri meničoch napätia PP402 a PP404 350 W
• pri meničoch napätia PP602 a PP604 550 W

Prístroje, ktoré majú vyšší príkon, sa nesmú zapojiť.

Menič napätia je vybavený tepelnou a elektrickou ochranou proti pret'aženiu, ako aj ochranou proti podpätiu a prepätiu. Menič napätia sa vypína:

• ked'je interná teplota meniča napätia príliš vysoká
• ked' zaťaženie prekročí vyššie uvedené hodnoty výkonu
• ked' je vstupné napätie príliš nízke alebo príliš vysoké

Menič napätia možno alternativne zapnút' alebo vypnút' spínačom priamo na prístroji alebo externým spínačom.

POZNÁMKA

Pri pripojení prístrojom s elektrickým pohonom (napr. vítačka, chladnička atd'.) si uvedomte, že potrebujú často vyšší výkon, ako je uvedený na typovom štítku.

6 Pripojenie meniča napätia

POZOR!

DÍžka vodiča medzi batériou a meničom napätia smie byt' maximálne 2 m.

6.1 Upevnenie meniča napätia

Menič napätia možno upevnit' priloženými držiakmi.

Pri výbere miesta montáže dodržiavajte nasledovné inštrukcie:

• Montáž meniča napätia sa môže vykonať horizontálne alebo vertikálne.
• Menič napätia sa musí namontovat' na mieste chránenom pred vlhkost'ou.
• Menič napätia sa nesmie namontovať v blízkosti zápalných materiálov.
• Menič napätia sa nesmie namontovať v prašnom prostredí.

- Miesto montáže musí byt' dobre vetrané. Pri inštalácii v malých uzavre-tých priestoroch by mala byt' zabezpečená ventilácia. Okolo meniča na-pätia musí byt' odstup minimálne 25 cm (obr. 4, strane 4).

- Prívod vzduchu na dolnej strane, príp. vývod vzduchu na zadnej strane meniča napätia musí zostat' vol'ný.

- Pri teplotách okolia vyšších ako 40 °C (napr. v priestoroch motora, kúrenia, na priamom slnečnom svetle), môže vlastným zohrievaním meniča napätia pri zaťažení dôjst’ k automatickému vypnutiu.

- Montážna plocha musí byť rovná a dostatočne pevná.

POZOR!

▶ Pripevnite po dva držiaky na l'avé a pravé dolné rebro. Držiaky môžete l'ubovoľne posunút'.
Priskrutkujte menič napätia tak, že do otvorov v držiakoch zaskrutkujete po jednej skrutke.

6.2 Zapojenie PP152 a PP154

VÝSTRAHA!

Zásuvka vozidla, prívodu a poistiek musí mat' minimálnu zaťažitel'nost' 15 A. Poistka sa nesmie svojvol'ne zvýšit'.

POZOR!

Pri zasúvaní konektorov dbajte na to, aby spojenie bolo pevné. Ak je nedostatočné spojenie, konektor sa zohrieva.

Pripojenie sa uskutoční konektorom, ktorý sa zasunie do 12V zásuvky vozidla (pri PP152), príp. 24V zásuvky vozidla (pri PP154). Stredný kolík konektora (obr. 1 4, strane 2) je spojený s kladným vodičom a obidva bočné kolíky konektora (obr. 1 5, strane 2) sú spojené so záporným vodičom.

6.3 Zapojenie PP402, PP404, PP602 a PP604

VÝSTRAHA!

Dbajte na to, aby sa nezamenila polarita. Pri prepólovaní prípojok vznikne veľké iskrenie a interné poistky sa prepália.

7 Používanie meniča napätia

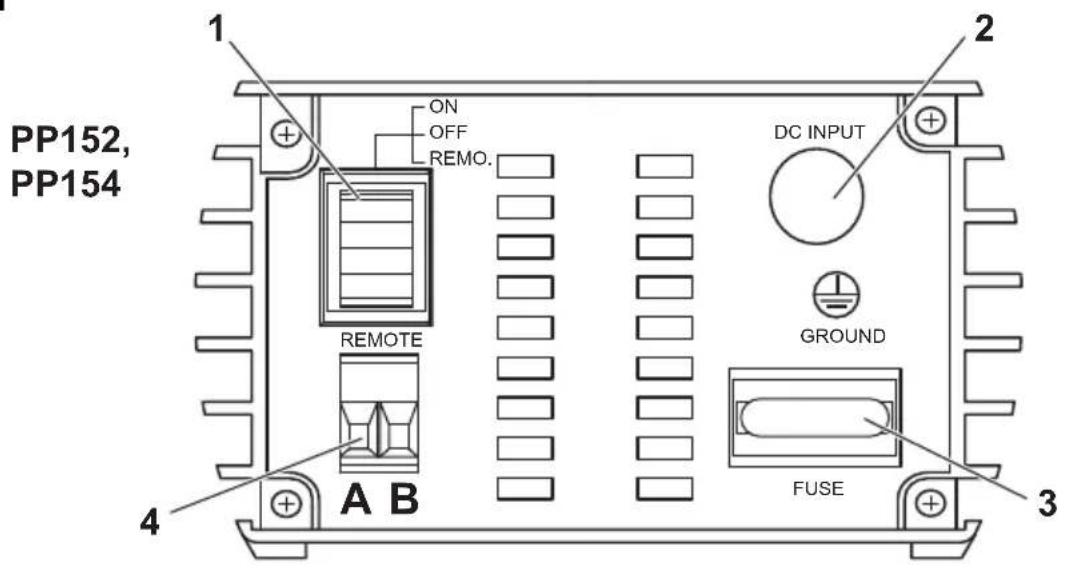

Hlavný vypínač (obr. 2 1, strane 3) na zadnej strane prístroja má tri polohy:

• ON (zap.): Menič napätia je zapnutý.
• OFF (vyp.): Menič napätia je vypnutý.
• REMOTE (dial'kové ovládanie): Menič napätia sa zapne, príp. vypne externým spínačom.
  Zapojte váš spotrebič do zásuvky (obr. 1 1, strane 2) meniča napätia.

Zapnutie prístroja

▶ Nastavte hlavný vypínač (obr. 2 1, strane 3) na „ON“.
√ Zelená kontrolná LED (obr. 1 3, strane 2) svieti.

vypnutie prístroja

▶ Nastavte hlavný vypínač (obr. 2 1, strane 3) na „OFF“.
√ Zelená kontrolná LED (obr. 1 3, strane 2) zhasne.

Zapínanie externým spínačom

Alternativne môžete menič napätia zapínat' a vypínat' externým spínačom.

▶ Nastavte hlavný vypínač (obr. 2 1, strane 3) na „REMOTE“.
Pripojte externý spínač podl’a nasledovných schém zapojenia k portu Remote (obr. 2 4, strane 3):
- Externý spínač, napájanie napätím z meniča napätia: obr. 3, strane 4
√ Ak je menič napätia pripojený cez externý spínač, svieti zelená LED kontrolka (obr. 1 3, strane 2).

Rešpektujte pri prevádzke nasledovné upozornenia:

Ak napätia batérie počas prevádzky klesne na 10,8 V pre PP152/PP402/PP602 alebo 21,5 V pre PP154/PP404/PP604, zaznie výstražný tón. Ak napätia batérie klesá d'alej, menič napätia sa vypne a svieti červená LED indikujúca poruchu obr. 1 2, strane 2).

Pri príliš silnom zohriatí sa menič napätia vypne a svieti červená LED indikujúca poruchu obr. 1 2, strane 2).

▶ V takomto prípade vypnite menič napätia spínačom.

Po ochladení môžete menič napätia znova zapnút.

Pri prevádzke meniča napätia dlhší čas a s väčším zaťažením sa odporúča naštartovať motor, aby sa batéria vozidla znova nabila.

Menič napätia sa môže prevádzkovat', ako motor beží alebo ked' je vypnutý. Avšak motor by sa nemal spúšt'at' do chodu vtedy, ked' je menič napätia zapnutý, pretože prívod prúdu do autozapaľovača sa môže počas štartovania prerušit'.

8 Výmena poistky

▶ Vyberte chybnú poistku (obr. 2 3, strane 3) z objímky na zadnej strane.
▶Vložte novú poistku s rovnakou špecifikáciou.

9 Ošetrovanie a čistenie meniča napätia

POZOR!

Na čistenie nepoužívajte ostré alebo tvrdé predmety, pretože by mohli poškodit' výrobok.

▶ Výrobok príležitostne vyčistite mierne navlhčenou handričkou.

10 Odstraňovanie porúch

Chyba	Príčina	Odstránenie
Chýba výstupné napätie Nie je kontakt s batériou Skontrolujte kontakt a káble.
		Príp. zapnite zapal'ovanie.PP152/PP154: Skontrolujte 12V, príp. 24V zásuvku vozidla a v prípade potreby ju vymeňte.
Chýba výstupné napätie	Tepelné preťaženie	Vypnite spotrebič.Menič napätia nechajte vychladnút a zabezpečte lepšie vetranie.
Chýba výstupné napätie Chybná poistka (v meniči napätia alebo vo vozidle)		Výmena poistky za poistku s rovnakou špecifikáciou.
Chýba výstupné napätie Chybný prístroj Vymeňte prístroj.
Prístroj sa cyklicky zapína a vypína	Trvalé zaťaženie príliš vysoké	Zredukujte zaťaženie.
Pri zapnutí spotrebiča sa menič napätia vypne	Zapínací prúd je príliš vysoký	Porovnajte výkon prístroja s maximálnym výkonom meniča napätia.
Príliš nízke výstupné menovité napätie	Napätie batérie je menšie ako 10,8 V (PP152/PP402/PP602) alebo 21,5 V(PP154/PP404/PP604)	Nabite batériu (naštartujte motor).

11 Záruka

Platí zákonom stanovená záručná lehota. Ak by bol výrobok chybný, obrát'te sa na pobočku vo vašej krajine (adresy pozri na zadnej strane návodu) alebo na vášho špecializovaného predajcu.

Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, musíte priložit' nasledovné podklady:

• kópiu faktúry s dátumom kúpy,
• dôvod reklamácie alebo opis chyby.

12 Likvidácia

Obalový materiál podľa možnosti odovzdajte do príslušného odpadu na recykláciu.

Ked' výrobok definitívne vyradíte z prevádzky, informujte sa v naj- bližšom recyklačnom stredisku alebo u vášho špecializovaného predajcu o príslušných predpisoch týkajúcich sa likvidácie.

13 Technické údaje

Pre všetky meniče napätia platia nasledovné technické údaje:

	PP152, PP402, PP602	PP154, PP404, PP604
Výstupné napätie	210 – 230 V AC
Výstupná frekvencia 50 Hz ± 2 Hz
Príkon naprázdno < 0,255 A < 0,255 A
Vstupné menovité napätie	12 V ===	24 V ===
Alarm nedostatočného napätia 10,8 V 21,5 V
Vypnutie pri poklese napájacieho napä-tia	10 V 20 V
Alarm nadmerného napätia 15,3 V 30,5 V
Odvádzanie tepla kryt/ventilátor
Maximálna teplota okolia	0 °C – 50 °C
Skúška/certifikát	CE e24

Technické údaje špecifické pre prístroj:

	PP152 PP154
Č. výrobku PP152 PP152
Trvalý výstupný výkon 150 W
Výstupný výkon pri maximálnom zat'a-žení	350 W
Rozmery 167 x 129 x 71 mm
Hmotnosť 800 g
	PP402 PP404
Č. výrobku PP402 PP404
Trvalý výstupný výkon 350 W
Výstupný výkon pri maximálnom zat'a-žení	700 W
Rozmery 177 x 129 x 71 mm
Hmotnosť 950 g
	PP602 PP604
Č. výrobku PP602 PP604
Trvalý výstupný výkon 550 W
Výstupný výkon pri maximálnom zat'a-žení	1100 W
Rozmery 222 x 129 x 71 mm
Hmotnosť 1350 g

Vyhotovenia, zmeny slúžiace technickému pokroku a možnosti dodania vyhradené.
