Groovy FF - Detské cyklistické sedadlo Polisport - Bezplatný návod na obsluhu

NÁVOD NA OBSLUHU Groovy FF Polisport

Aby ste mohli byť počas prevozu svojho dietaťa na bicykli v pokoji, vyvinuli sme dokonalé riešenie vhodné pre rôzne typy bicyklov.

Pri návrhu a výrobe našich ergonomických detských sedačiek sme mali za primárny cieľ maximálnu bezpečnosť a pohodlie.

V tomto návode nájdete informácie o pripevnenie detskej sedačky na rám. Návod si starostlivo prečítajte, aby ste detskú sedačku nainštalovali správne a bezpečne.

TECHNICKÉ VLASTNOSTI

• Sedačku nie je možné namontovať na kolesá sa zadnými tlmičmi nárazov.
• Detskú sedačku je možné namontovať na kolesá s gulatými rámy s priemerom od ∅28 do ∅40 mm.
• Detskú sedačku je možné namontovať na bicykle s kolesami rozmerov 26" a 28".
• Táto detská sedačka je vhodná len na prevážanie detí s maximálnou hmotnostou 22 kg (a detí od 9 mesiacov do 5 rokov - však rozhodujúca je hmotnost dietáta). Pred použitím sedačky skontrolujte hmotnost dietáta. Za žiadnych okolností sedačku nepoužívajte d preprave dietáta, ktorého hmotnost je nad prípustný limit.
• Ak máte akékol'vek pochybnosti o montáži detskej sedačky na vaše bicykel, ohľadom dalších informácií.

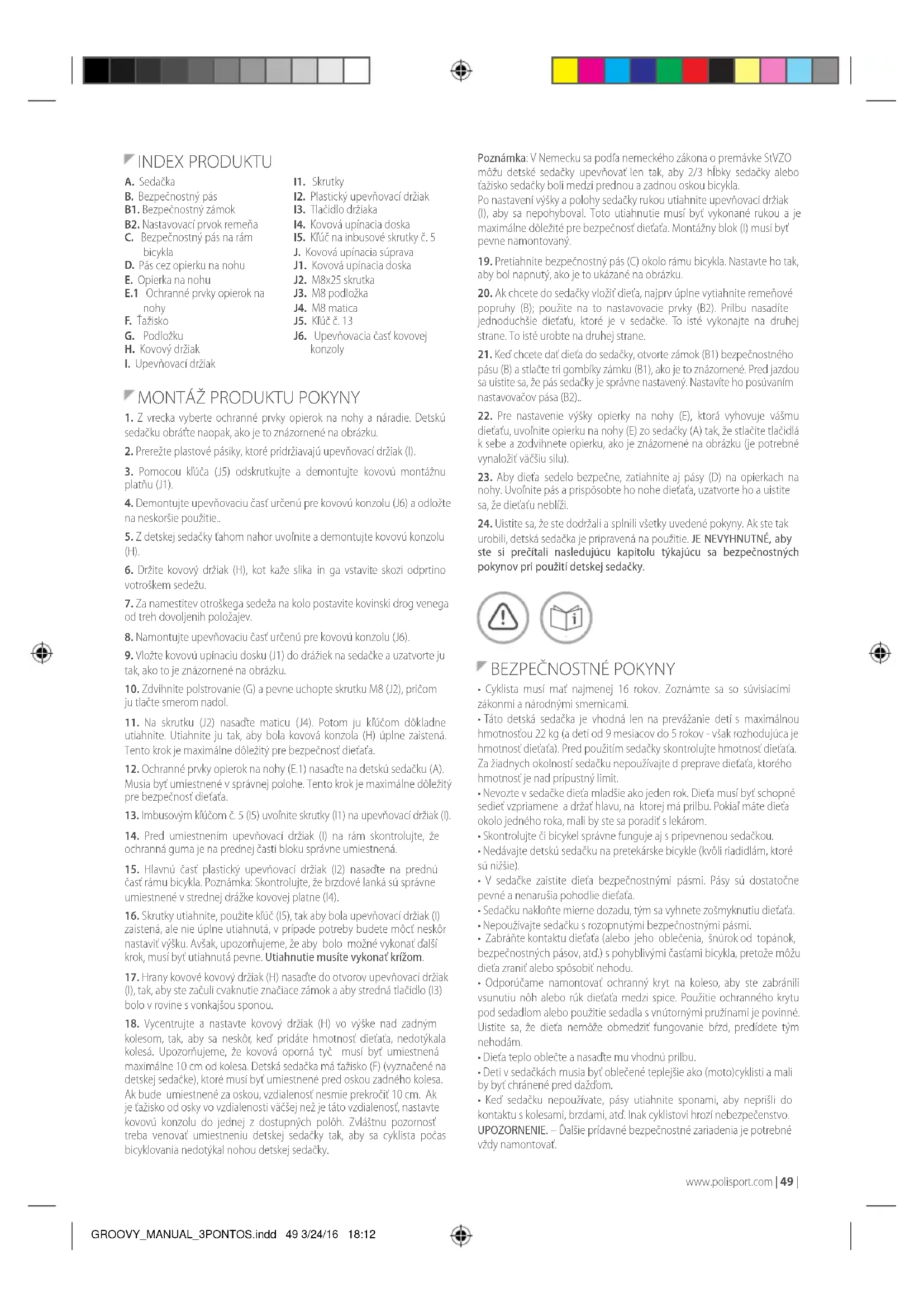

INDEX PRODUKTU

A. Sedačka

B. Bezpečnostný pás

B2. Nastavovací prvok remeňa

I. Upevňovací držiak

J. Kovová upínacia súprava

J6. Upevňovacia časť kovovej konzoly

1. Z vrecka vyberte ochranné prvky opierok na nohy a náradie. Detskú sedačku obrátte naopak, ako je to znázornené na obrázku.

2. Prerežte plastové pásiky, ktoré pridržiavajú upevňovací držiak (I).

3. Pomocou klúča (J5) odskrutkujte a demontujte kovovú montážnu platňu (J1).

4. Demontujte upevňovaciu čast' určenú pre kovovú konzolu (J6) a odložte na neskoršie použitie..

5. Z detskej sedačky tahom nahor uvolnite a demontujte kovovú konzolu (H).

6. Držite kovový držiak (H), kot kaže slika in ga vstavite skozi odprtino votroškem sedežu.

7. Za namestitev otroškega sedeža na kolo postavite kovinski drog venega od treh dovoljenih položajev.

8. Namontujte upevňovaciu časl určenú pre kovovú konzolu (J6).

9. Vložte kovovú upínaciu dosku (J1) do drážiek na sedačke a uzatvorte ju tak, ako to je znázornené na obrázku.

10. Zdvihnite polstrovanie (G) a pevne uchopte skrutku M8 (J2), pričom ju tlačte smerom nadol.

11. Na skrutku (J2) nasadte maticu (J4). Potom ju klůčom dôkladne utiahnite. Utiahnite ju tak, aby bola kovová konzola (H) úplné zaistená. Tento krok je maximálne dôležitý pre bezpečnosť dielaťa.

12. Ochranné prvky opierok na nohy (E.1) nasadte na detskú sedačku (A). Musia byt umiestnené v správnej polohe. Tento krok je maximálne dôležitý pre bezpečnost dietata.

13. Imbusovým klúčom č. 5 (I5) uvolnite skrutky (I1) na upevňovací držiak (I).

14. Pred umiestnením upevňovací držlak (I) na rám skontrolujte, že ochranná guma je na prednej časti bloku správne umiestnená.

15. Hlavnú časť plastický upevnovací držiak (I2) nasadte na prednú časť rámu bicykla. Poznámka: Skontrolujte, že brzdové lanká sú správne umiestnené v strednej drážke kovovej platne (I4).

16. Skrutky utiahnite, použite klůč (15), tak aby bola upevnovací držiak (!) zaistená, ale nie úplne utiahnutá, v prípade potreby budete môč t neskôr nastaviť výšku. Avšak, upozorňujeme, že aby bolo možné vykonať další krok, musí byť utiahnutá pevne. Utiahnutie musíte vykonať križom.

17. Hrany kovové kovový držiak (H) nasad'te do otvorov upevnovaci držiak (I), tak, aby ste začuli cvaknutie značiace zámok a aby stredná tlačidlo (I3) bolo v rovine s vonkajšou sponou.

18. Vycentrujte a nastavte kovový držiak (H) vo výške nad zadným kolesom, tak, aby sa neskôr, keď pridáte hmotnosť dietaťa, nedotýkala kolesá. Upozorňujeme, že kovová oporná tyč musí byť umiestnená maximálne 10 cm od kolesa. Detská sedačka má tąžisko (F) (vyznačené na detskej sedačke), ktoré musí byť umiestnené pred oskou zadného kolesa. Ak bude umiestnené za oskou, vzdialenost nesmie prekročit 10 cm. Ak je tąžisko od osky vo vzdialenosti váčšej než je táto vzdialenosť, nastavte kovovú konzolu do jednej z dostupných polôh. Zvláštnu pozornosť treba venovať umiestneniu detskej sedačky tak, aby sa cyklista počas bicyklovania nedotýkal nohou detskej sedačky.

Poznámka: V Nemecku sa podla nemeckého zákona o premávke StVZO môžu detské sedačky upevnovať len tak, aby 2/3 híbky sedačky alebo tažisko sedačky boli medzi prednou a zadnou oskou bicykla.

Po nastavení výšky a polohy sedačky rukou utiahnite upevňovací držiak (l), aby sa nepohyboval. Toto utiahnutie musí byť vykonané rukou a je maximálne dôležité pre bezpečnosť dietaťa. Montážny blok (l) musí byť pevne namontovaný.

1. Pretiahnite bezpečnostný pás (C) okolo rámu bicykla. Nastavte ho tak, aby boí napnutý, ako je to ukázané na obrázku.
2. Ak chcete do sedačky vložit' dieta, najprv úplne vytiahnite remeňové popruhy (B); použite na to nastavovacie prvky (B2). Prilbu nasadíte jednoduchšie dietaťu, ktoré je v sedačke. To isté vykonajte na druhej strane. To isté urobte na druhej strane.
3. Ked chcete dať diéta do sedačky, otvorte zámok (B1) bezpečnostného pásu (B) a stlačte tri gombíky zámku (B1), ako je to znázornené. Pred jazdou sa uistite sa, že pás sedačky je správne nastavený. Nastavíte ho posúvaním nastavovačov pása (B2).
4. Pre nastavenie výšky opierky na nohy (E), ktorá vyhovuje vášmu dietaťu, uvoľnite opierku na nohy (E) zo sedačky (A) tak, že stlačíte tlačidlá k sebe a zodvihnete opierku, ako je znázornené na obrázku (je potrebné vynaložiť väčšiu silu).
5. Aby dieta sedelo bezpečne, zatiannite aj pásy (D) na opierkach na nohy. Uvolnite pás a prispôsobte ho nohe dieta, uzatvorte ho a uistite sa, že dietatu neblíži.
6. Ulistite sa, že ste dodržali a splnili všetky uvedené pokyny. Ak ste tak urobili, detská sedačka je pripravená na použitie. JE NEVYHNUTNÉ, aby ste si prečítali nasledujúcu kapitolu týkajúcu sa bezpečnostných pokynov pri použití detskej sedačky.

BEZPEČNOSTNÉ POKYNY

• Cyklista musí mať najmenej 16 rokov. Zoznámte sa so súvlsiacimi zákonmi a národnými smernicami.
• Táto detská sedačka je vhodná len na prevážanie detí s maximálnou hmotnosťou 22 kg (a detí od 9 mesiacov do 5 rokov - však rozhodujúca je hmotnosť dietáta). Pred použitím sedačky skontrolujte hmotnosť dietáta. Za žiadnych okolností sedačku nepoužívajte d preprave dietáta, ktorého hmotnosť je nad pripustný limit.
• Nevozte v sedačke dieta mladšie ako jeden rok. Dieta musi byt schopné sediet' vzpriamene a držať hlavu, na ktorej má prilbu. Pokial' máte dieta okolo jedného roka, mali by ste sa poradit's lekárom.
• Skontrolujte či bicykel správne funguje aj s pripevnenou sedačkou.
• Nedávajte detskú sedačku na pretekárske bicykle (kvôli riadidlám, ktoré sú nižšie).
  • V sedačke zaistite dieta bezpečnostnými pásmi. Pásy sú dostatočne pevné a nenarušia pohodlie dietata.
• Sedačku nakloňte mierne dozadu, tým sa vyhnete zošmyknutiu dietáta:
• Nepoužívajte sedačku s rozopnutými bezpečnostnými pásmi.
• Zabráňte kontaktu dietaťa (alebo jeho oblečenia, šnúrok od topánok, bezpečnostných pásov, atd.) s pohyblivými častami bicykla, prelože môžu dieta zranit alebo spôsobit' nehodu.
• Odporúčame namontovať ochranný kryt na koleso, aby ste zabránili vsunutiu nôh alebo rúk dietáta medzi spice. Použitie ochranného krytu pod sedadlom alebo použitie sedadla s vnútornými pružinami je povinné, Ulistite sa, že dieta nemóže obmedzít fungovanie bízd, predidete tým nehodám.
• Dieta teplo oblečte a nasadte mu vhodnú prilbu.
• Deti v sedačkách musia byt oblečené teplejšie ako (moto)cyklisti a mali by byt chránené pred daždom.
• Ked' sedačku nepouživate, pásy utiahnite sponami, aby neprišli do kontaktu s kolesami, brzdami, atd'. Inak cyklistovi hrozí nebezpećenstvo. UPOZORNENIE. – Dalšie prídavné bezpečnostné zariadenia je potrebné vždy namontovat.

UPOZORNENIE. – Nepripevnovať dalšiu batožinu na nosič dietata. Ak prepravujete dodatočnú batožinu, jej hmotnosť nesmie prevýšit nosnosť bicykla a musí sa prepravovať v prednej časti pred jazdcom.

UPOZORNENIE. – Ked’ diéta sedí v sedačke, môže sa koleso správat’ inak - pri zastavení aj počas jazdy, najmá sa to týka rovnováhy, riadenie, brzdenie a nasadanie na bicykel a pokles z neho.

UPOZORNENIE. – Nikdy nenechávať bicykel zaparkovaný s dietatom v sedačke bez dozoru.

UPOZORNENIE. – Sedačku pri prevážaní bicykla vozidlom (z vonkajšej strany vozidla) demontujte. Vzdušné turbulencie môžu sedačku poškodit alebo ju môžu na bicykli uvoľniť, čo by mohlo viest k úrazu.

UPOZORNENIE. – Je maximálne dôležité, aby ste v poslednom kroku montážne skrutky upevňovací držiak (I) utiahli rukou tak, aby bol kovový držiak (H) úplne zaistený a utiahnutý.

UPOZORNENIE. – Nepoužívať sedačku, ak je niektorá časť sedačky poškodená. Pravidelne kontrolujte skrutky a vymeňte každů, keď treba.

- Polona sedačky musí byť nastavená tak, aby sa jej cyklista pri pohybe nedotýkal nohami.

• V akejkolvek situácii zabráňte dietatu natahovať sa za častami bicykla.

- Pokiaľ je sedačka dlho vystavená slnečnému žiareniu, môže sa zohriat. Pred tým, ako do nej posadíte dieta, uistite sa, že nie je priliš teplá.

- Po nasadeni sedačky na bicykel sa presvedčte, či správne funguje.

- Dodržujte pravidlá a nariadenia o preprave detí v sedačkách, ktoré platia vo vzašej krajine.

- Vozte len deti, ktoré dokážu samostatne sediet po dlhšiu dobu, a to minimálne po dobu trvania plánovanej cesty.

- Je veľmi dôležité správne nastaviť sedačku a jej súčasti pre zabezpečenie optimálneho pohodila a bezpečnosti dietáta. Takisto je veľmi dôležité, aby sa sedačka nenakláňala dopredu, aby dieta nemalo tendenciu z nej vyklznut. Je tiež dôležité, aby bolo zadné operadlo mierne naklonené dozadu.

ODMONTOVANIE DETSKÉ SEDAČKY

Ák chcete odpojit' detskú sedažku, odpojte bezpečnostný pás (C). Potom stlačte poistné tlačidlo (I3) na upevnovací držiak (I) a súčasne potiahnite kovový držiak (I1) nahor a dozadu, ako je to znázomené na obrázku.

SDRŽBA

Odporúčame vám dodržat nasledujúce pokyny:

- Skontrolujte všetky časti sedačky, aby ste vedeli či správne fungujú. Nepoužívajte sedačku, ak niektorá z častí je poškodená. Poškodené časti sa musia vymeníť. prípade výmeny dielov je potrebné, aby ste zašli do obchodu s kolesami, ktorý je tiež autorizovaným predajcom značky Polisport, a zakúpili správne komponenty vhodné pre výmenu. Zoznam obchodov nájdete na webovej stránke: www.polisport.com

- Ak došlo k nehode, odporúčame, aby ste detskú sedačku vymenili za novú, a to aj vtedy, ked detská sedačka nevykazuje žiadne vlditeľné poškodenja.

2-ROČNÁ ZÁRUKA: Všetky mechanické komponenty, iba defekty výroby. Sedačku si zaregistrujte na www.polisport.com.

UPLATNENIE ZÁRUKY

Aby ste mohli záruku uplatniť, musíte mať pôvodnú doklady o predaji. V prípade položiek vrátených bez predajných dokladov bude za dátum začiatku platnosti záruky považované dátum výroby. Všetky záruky prestanú platiť v prípade, že k poškodeniu výrobku dôjde v dôsledku nehody, zlého použitia, úprav systému alebo použitie spôsobom, ktorý nie je popísaný v tomto návode na použitie.

* Technické údaje a dizajn sa môžu zmenit bez predchádzajúceho upozornenia. Ak máte akékolvek otázky, neváhajte nás kontaktovat.
