NÁVOD NA OBSLUHU Joy Polisport

Aby ste mohli byt počas prevozu svojho dietaťa na bicykli v pokoji, vyvinuli sme dokonalé riešenie vhodné pre rôzne typy bicyklov.

V tomto návode nájdete informácie o pripevnení detskej sedačky na rám.

Návod si starostlivo prečítajte, aby ste detskú sedačku nainštalovali správne a bezpečne.

TECHNICKÉ VLASTNOSTI

- Táto detská sedačka na bicykel sa nesmie montovať na bicykle so zadnými tlmičmi nárazov.

- Táto detská sedačka na bicykel sa nesmie montovať na pretekárske bicykle s nízkymi riadidlami.

- Táto detská sedačka na bicykel sa nesmie montovať na motorové vozidlá ako sú mopedy a skútre.

- Táto detská sedačka na bicykel sa nesmie montovať na bicykle s trojuholníkovým alebo hranatým rámom, ani na bicykle s rámom z uhlíkových vlákien.

- Táto detská sedačka na bicykel sa musí montovať na bicykle s okrúhlym alebo oválnym rámom s priemerom od 28 do 40 mm.

- Detskú sedačku je možné namontovať na bicykle s kolesami rozmerov 26" a 28".

- Detská sedačka môže byt' namontovaná aj na bicykle s kolesami 29", pokiaľ ste si zakúpili odpovedajúci model sedačky.

- Táto detská sedačka je vhodná len na prevážanie detí s maximálnou hmotnosťou 22 kg (a detí od 9 mesiacov do 5 rokov - avšak rozhodujúca je hmotnosť dietaťa).

- Celková hmotnosť cyklistu a prepravovaného dietaťa nesmie prekročit maximálne povolené zaťaženie bicykla. Informácie o maximálnom zaťažení nájdete v návode k bicyklu. Takisto sa s touto otázkou môžete obrátit aj na výrobcu.

- Sedačka sa môže upevnit'len na bicykel vhodný na upevnenie takéhoto dodatočného zaťaženia.

- Poloha sedačky musí byť nastavená tak, aby sa jej cyklista pri pohybe nedotýkal nohami.

- Je veľmi dôležité správne nastaviť sedačku a jej súčasti pre zabezpečenie optimálneho pohodlia a bezpečnosti dietaťa. Takisto je veľmi dôležité, aby sa sedačka nenakláňala dopredu, aby dieta nemalo tendenciu z nej vyklíznut. Je tiež dôležité, aby bolo zadné operadlo mierne naklonené dozadu.

- Skontrolujte či bicykel správne funguje aj s pripevnenou sedačkou.

- Skontrolujte návod k bicyklu a v prípade pochybností o upevnení detskej cyklosedačky k bicyklu sa so žiadostou o dalšie informácie obrátte na dodávatela bicykla.

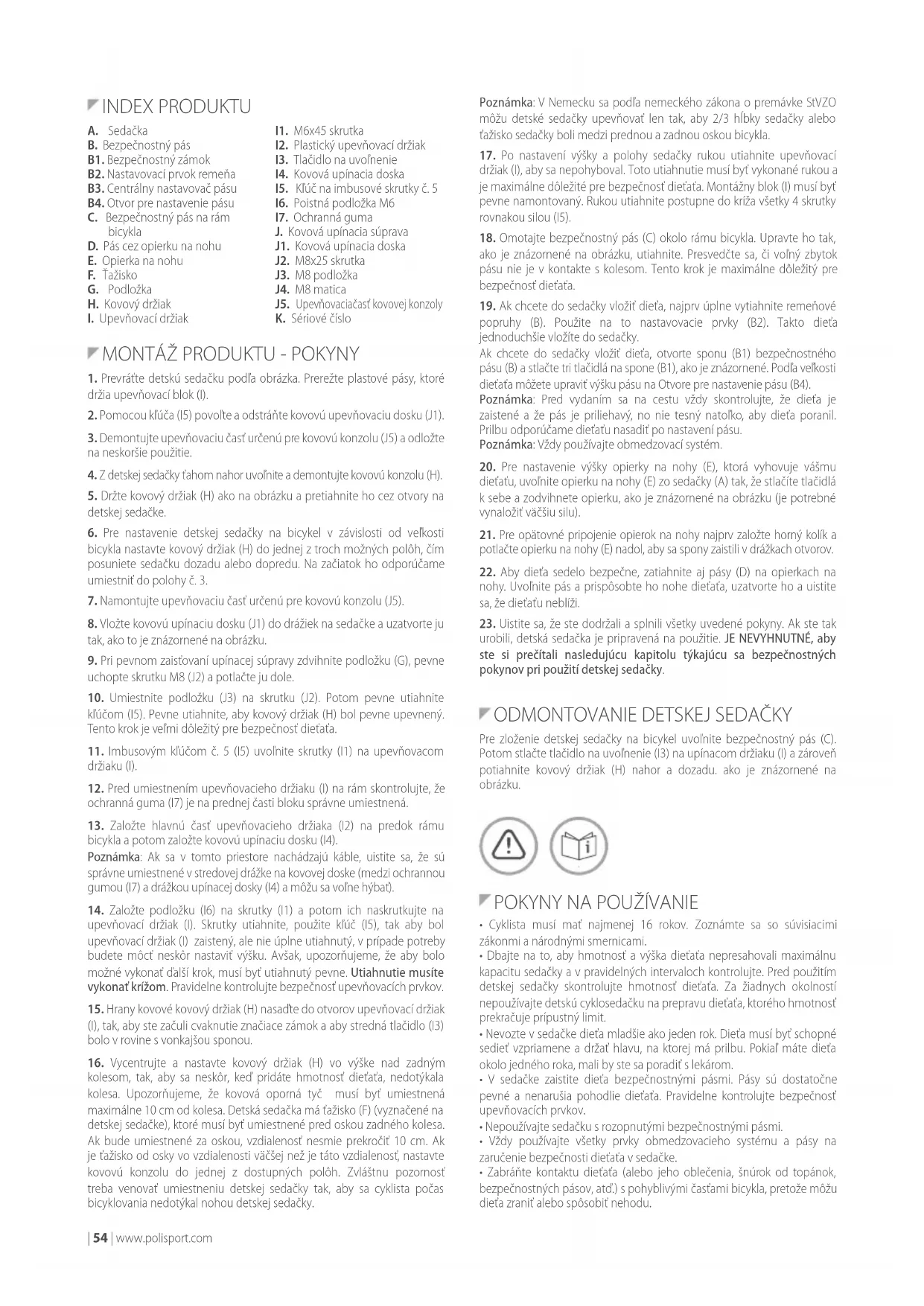

INDEX PRODUKTU

A. Sedačka

B. Bezpečnostný pás

B2. Nastavovací prvok remeňa

B3. Centrálny nastavovač pásu

B4. Otvor pre nastavenie pásu

I. Upevňovací držiak

I1. M6x45 skrutka

1. Plastický upevňovací držiak

2. Tlačidlo na uvoľnenie

3. Kovová upínacia doska

4. Klúč na imbusové skrutky č. 5

5. Poistná podložka M6

6. Ochranná guma

J. Kovová upínacia súprava

J5. Upevňovaciačast kovovej konzoly

K. Sériové číslo

1. Prevráťte detskú sedačku podľa obrázka. Prerežte plastové pásy, ktoré držia upevňovací blok (l).

2. Pomocou klúča (I5) povolte a odstráňte kovovú upevňovaciu dosku (J1).

3. Demontujte upevňovaciu časť určenú pre kovovú konzolu (J5) a odložte na neskoršie použitie.

4. Z detskej sedačky t'ahom nahor uvoľnite a demontujte kovovú konzolu (H).

5. Držte kovový držiak (H) ako na obrázku a pretiahnite ho cez otvory na detskej sedačke.

6. Pre nastavenie detskej sedačky na bicykel v závislosti od veľkosti bicykla nastavte kovový držiak (H) do jednej z troch možných polôh, čím posuniete sedačku dozadu alebo dopredu. Na začiatok ho odporúčame umiestnití do polohy č. 3.

7. Namontujte upevňovaciu časť určenú pre kovovú konzolu (J5).

8. Vložte kovovú upínaciu dosku (J1) do drážiek na sedačke a uzatvorte ju tak, ako to je znázornené na obrázku.

9. Pri pevnom zaistovaní upínacej súpravy zdvihnite podložku (G), pevne uchopte skrutku M8 (J2) a potlačte ju dole.

10. Umiestnite podložku (J3) na skrutku (J2). Potom pevne utiahnite klúčom (I5). Pevne utiahnite, aby kovový držiak (H) bol pevne upevnený. Tento krok je velmi dôležitý pre bezpečnost dietáta.

11. Imbusovým klúčom č. 5 (I5) uvolnite skrutky (I1) na upevňovacom držiaku (I).

12. Pred umiestnením upevňovacieho držiaku (I) na rám skontrolujte, že ochranná guma (I7) je na prednej časti bloku správne umiestnená.

13. Založte hlavnú časť upevňovacieho držiaka (I2) na predok rámu bicykla a potom založte kovovú upínaciu dosku (I4).

Poznámka: Ak sa v tomto priestore nachádzajú káble, uistite sa, že sú správne umiestnené v stredovej drážke na kovovej doske (medzi ochrannou gumou (I7) a drážkou upínacej dosky (I4) a môžu sa volne hýbať).

1. Založte podložku (I6) na skrutky (I1) a potom ich naskrutkujte na upevňovací držiak (I). Skrutky utiahnite, použite klůč (I5), tak aby bol upevňovací držiak (I) zaistený, ale nie úplne utiahnutý, v prípade potreby budete môčť neskôr nastaviť výšku. Avšak, upozorňujeme, že aby bolo možné vykonať dálší krok, musí byť utiahnutý pevne. Utiahnutie musíte vykonať krížom. Pravidelne kontrolujte bezpečnosť upevňovacích prvkov.

2. Hrany kovové kovový držiak (H) nasadte do otvorov upevňovací držiak (I), tak, aby ste začuli cvaknutie značiace zámok a aby stredná tlačidlo (I3) bolo v rovine s vonkajšou sponou.

3. Vycentrujte a nastavte kovový držiak (H) vo výške nad zadným kolesom, tak, aby sa neskôr, keď pridáte hmotnosť dietaťa, nedotýkala kolesa. Upozorňujeme, že kovová oporná tyč musí byť umiestnená maximálne 10 cm od kolesa. Detská sedačka má tažisko (F) (vyznačené na detskej sedačke), ktoré musí byť umiestnené pred oskou zadného kolesa. Ak bude umiestnené za oskou, vzdialenosť nesmie prekročiť 10 cm. Ak je tažisko od osky vo vzdialenosti väčšej než je táto vzdialenosť, nastavte kovovú konzolu do jednej z dostupných polôh. Zvláštnu pozornosť treba venovať umiestneniu detskej sedačky tak, aby sa cyklista počas bicyklovania nedotýkal nohou detskej sedačky.

Poznámka: V Nemecku sa podľa nemeckého zákona o premávke StVZO môžu detské sedačky upevňovať len tak, aby 2/3 hlíbky sedačky alebo tážisko sedačky boli medzi prednou a zadnou oskou bicykla.

1. Po nastavení výšky a polohy sedačky rukou utiahnite upevnovací držiak (I), aby sa nepohyboval. Toto utiahnutie musí byť vykonané rukou a je maximálne dôležité pre bezpečnosť dietáta. Montážny blok (I) musí byť pevne namontovaný. Rukou utiahnite postupne do kríža všetky 4 skrutky rovnakou silou (I5).

2. Omotajte bezpečnostný pás (C) okolo rámu bicykla. Upravte ho tak, ako je znázornené na obrázku, utiahnite. Presvedčte sa, či volný zbytok pásu nie je v kontakte s kolesom. Tento krok je maximálne dôležitý pre bezpečnosť dietáta.

3. Ak chcete do sedačky vložit' dieta, najprv úplne vytiahnite remeňové popruhy (B). Použite na to nastavovacie prvky (B2). Takto dieta jednoduchšie vložite do sedačky.

Ak chcete do sedačky vložit dieťa, otvorte sponu (B1) bezpečnostného pásu (B) a stlačte tri tlačidlá na spone (B1), ako je znázornené. Podľa velkosti dieťaťa môžete upraviť výšku pásu na Otvore pre nastavenie pásu (B4).

Poznámka: Pred vydaním sa na cestu vždy skontrolujte, že dieta je zaistené a že pás je priliehavý, no nie tesný natolko, aby dieta poranil. Prilbu odporúčame dieta tu nasadiť po nastavení pásu.

Poznámka: Vždy používajte obmedzovací systém.

1. Pre nastavenie výšky opierky na nohy (E), ktorá vyhovuje vášmu dietaťu, uvoľnite opierku na nohy (E) zo sedačky (A) tak, že stlačíte tlačidlá k sebe a zodvihnete opierku, ako je znázornené na obrázku (je potrebné vynaložit' väčšiu silu).

2. Pre opätovné pripojenie opierok na nohy najprv založte horný kolík a potlačte opierku na nohy (E) nadol, aby sa spony zaistili v drážkach otvorov.

3. Aby dieta sedelo bezpečne, zatiahnite aj pásy (D) na opierkach na nohy. Uvolnite pás a prispôsobte ho nohe dieta, uzatvorte ho a uistite sa, že dieta tu neblíži.

4. Uistite sa, že ste dodržali a splnili všetky uvedené pokyny. Ak ste tak urobili, detská sedačka je pripravená na použitie. JE NEVYHNUTNÉ, aby ste si prečítali nasledujúcu kapitolu týkajúcu sa bezpečnostných pokynov pri použití detskej sedačky.

ODMONTOVANIE DETSKEJ SEDAČKY

Pre zloženie detskej sedačky na bicykel uvoľnite bezpečnostný pás (C). Potom stlačte tlačidlo na uvoľnenie (I3) na upínacom držiaku (I) a zároveň potiahnite kovový držiak (H) nahor a dozadu. ako je znázornené na obrázku.

POKYNY NA POUŽÍVANIE

- Cyklista musí mať najmenej 16 rokov. Zoznámte sa so súvisiacimi zákonmi a národnými smernicami.

- Dbajte na to, aby hmotnosť a výška dieťaťa nepresahovali maximálnu kapacitu sedačky a v pravidelných intervaloch kontrolujte. Pred použitím detskej sedačky skontrolujte hmotnosť dieťaťa. Za žiadnych okolností nepoužívajte detskú cyklosedačku na prepravu dieťaťa, ktorého hmotnosť prekračuje prípustný limit.

- Nevozte v sedačke dieta mladšie ako jeden rok. Dieta musí byt schopné sedieť vzpriamene a držať hlavu, na ktorej má prilbu. Pokial’ máte dieta okolo jedného roka, mali by ste sa poradít s lekárom.

• V sedačke zaistite dieta bezpečnostnými pásmi. Pásy sú dostatočne pevné a nenarušia pohodlie dieta. Pravidelne kontrolujte bezpečnost upevňovacích prvkov.

- Vždy používajte všetky prvky obmedzovacieho systému a pásy na zaručenie bezpečnosti dietaťa v sedačke.

- Zabráňte kontaktu dietaťa (alebo jeho oblečenia, šnúrok od topánok, bezpečnostných pásov, atd.) s pohyblivými časťami bicykla, pretože môžu dieta zraníť alebo spôsobíť nehodu.

- Odporúčame namontovať ochranný kryt na koleso, aby ste zabránili vsunutiu nôh alebo rúk dietaťa medzi spice. Použitie ochranného krytu pod sedadlom alebo použitie sedadla s vnútornými pružinami je povinné. Uistite sa, že dieta nemóže obmedzít fungovanie brízd, predídete tym nehodám.

- Dieta teplo obleče a nasadte mu vhodnú prilbu.

- Deti v sedačkách musia byť oblečené teplejšie ako (moto)cyklisti a mali by byť chránené pred daždom.

• V akejkolvek situácii zabráňte dietatu natahovat sa za časťami bicykla.

- Pokiaľ je sedačka dlho vystavená slnečnému žiareniu, môže sa zohriat. Pred tým, ako do nej posadíte dieta, uistite sa, že nie je príliš teplá.

- Dodržujte pravidlá a nariadenia o preprave detí v sedačkách, ktoré platia vo vašej krajine.

- Vozte len deti, ktoré dokážu samostatne sediet po dlhšiu dobu, a to minimálne po dobu trvania plánovanej cesty.

UPOZORNENIE. – ďalšie prídavné bezpečnostné zariadenia je potrebné vždy namontovat.

UPOZORNENIE. – Nepripevňovať dálšiu batožinu na nosič dietáta. Ak prepravujete dodatočnú batožinu, jej hmotnosť nesmie prevýšiť nosnosť bicykla a musí sa prepravovať v prednej časti pred jazdcom.

UPOZORNENIE. – Je maximálne dôležité, aby ste v poslednom kroku montážne skrutky upevňovacieho držiaka (I) utiahli rukou tak, aby bol kovový držiak (H) úpine zaistený a utiahnutý.

UPOZORNENIE. – Sedačku pri prevážaní bicykla vozidlom (z vonkajšej strany vozidla) demontujte. Vzdušné turbulencie môžu sedačku poškodit alebo ju môžu na bicyklí uvolnit, čo by mohlo viest k úrazu.

BEZPEČNOSTNÉ POKYNY

UPOZORNENIE. – Ked’ dieta sedí v sedačke, môže sa bicykel správať inak - pri zastavení aj počas jazdy, najmä sa to týka rovnováhy, riadenia, brzdenia a nasadania na bicykel a zosadanie z neho.

UPOZORNENIE. – Nikdy nenechávať bicykel zaparkovaný s dietatom v sedačke bez dozoru.

UPOZORNENIE. – Sedačku nepoužívajte, ak je akákolvek jej časť zlomená alebo poškodená. Pravidelne kontrolujte všetky časti a v prípade potreby ich vymeňte. Pozrite si kapitolu o údržbe.

ÚDRŽBA

Odporúčame vám dodržat nasledujúce pokyny:

- Skontrolujte všetky časti sedačky, aby ste vedeli či správne fungujů. Nepouživajte sedačku, ak niektorá z častí je poškodená. Poškodené časti sa musia vymenit. V prípade výmeny dielov je potrebné, aby ste zašli do obchodu s bicyklami, ktorý je tiež autorizovaným predajcom značky Polisport, a zakúpili správne komponenty vhodné pre výmenu. Zoznam obchodov nájdete na webovej stránke: www.polisport.com

- Ak došlo k nehode, odporúčame, aby ste detskú sedačku vymenili za novú, a to aj vtedy, ked detská sedačka nevykazuje žiadne viditelné poškodenia.

2-ROČNÁ ZÁRUKA: Všetky mechanické komponenty, iba defekty výroby. Sedačku si zaregistrujte na www.polisport.com.

Dôležité: na získanie jedného roku záruky navyše od spoločnosti Polisport sa musíte zaregistrovať do 2 mesiacov od dátumu zakúpenia.

UPLATNENIE ZÁRUKY

Aby ste mohli záruku uplatnit, musíte mať pôvodné doklady o predaji. V prípade položiek vrátených bez predajných dokladov bude za dátum začiatku platnosti záruky považované dátum výroby. Všetky záruky prestanú platit’ v prípade, že k poškodeniu výrobku dôjde v dôsledku nehody, zlého použitia, úprav systému alebo použitie spôsobom, ktorý nie je popísaný v tomto návode na použitie.

Aby ste sa uistili, že máte všetky potrebné informácie na uplatnenie záruky, bezpečne uschovajte údaje na vašom štítku so sériovým číslom (K). Tieto údaje si môžete poznačit aj sem.

O.F ____ Dátum ____.

* Technické údaje a dizajn sa môžu zmenit bez predchádzajúceho upozornenia. Ak máte akékolvek otázky, neváhajte nás kontaktovat.
