Typ produktu	Zabudovateľná indukčná varná doska
Značka	Fagor
Model	IFLIGHT30S
Počet varných zón	4 (z toho jedna dvojitá a jedna kombinovaná zóna)
Typ ovládania	Dotykové
Elektrické napájanie	220-240 V, 50/60 Hz
Maximálny celkový výkon	Približne 7,2 kW (podľa konfigurácie)
Špeciálne funkcie	Booster, odložené programovanie, automatické vypnutie, detská poistka
Detekcia nádoby	Áno, funguje len s vhodnou nádobou
Materiál povrchu	Sklenená keramika
Údržba a čistenie	Čistite vlhkou handričkou alebo špeciálnym prípravkom na sklenenú keramiku; na odolné nečistoty použite škrabku
Bezpečnosť	Automatické vypnutie po 1 až 10 hodinách, ochrana proti pretečeniu, detská poistka, indikátor zvyškového tepla (H)
Kompatibilita nádob	Indukcia: feromagnetické dno (test magnetom). Zmiešané modely: aj keramika, meď, nerez (nie hliník)
Rozmery výrezu (Š x H)	Približne 560 x 490 mm (podľa modelu)
Hmotnosť netto	Približne 10 kg (odhad)
Inštalácia	Zabudovateľná, vyžaduje autorizovaného inštalatéra
Používateľská príručka	58 strán, k dispozícii na bezplatné stiahnutie
Odhadovaná životnosť	10 až 15 rokov
Opraviteľnosť	Náhradné diely dostupné prostredníctvom popredajného servisu Fagor

Často kladené otázky - IFLIGHT30S FAGOR

Aké typy nádob môžem použiť na indukčnej varnej doske Fagor IFLIGHT30S?

Použite nádoby s feromagnetickým dnom (magnet musí priľnúť). Na zmiešaných modeloch sú kompatibilné aj keramické, medené alebo nerezové nádoby. Vyhýbajte sa hliníku, ktorý môže zafarbiť sklo. Nikdy nepoužívajte príliš malé nádoby (priemer menší ako varná zóna).

Ako aktivovať funkciu Booster na varnej zóne?

Zapnite varnú zónu stlačením tlačidla ①, potom stlačte tlačidlo Booster. Na displeji sa zobrazí l. Hneď ako kvapalina vrie, vyberte požadovaný výkon tlačidlami + alebo -. Pozor: maximálny výkon susednej varnej zóny bude obmedzený na 6.

Prečo sa moja varná doska nezapne a zobrazuje 'F7'?

Správa F7 alebo -- môže znamenať pretečenie alebo predmet na tlačidlách. Vyčistite povrch a odstráňte všetky predmety. Zaznie zvukový signál a doska sa automaticky vypne. Po vyčistení ju reštartujte.

Ako zamknúť tlačidlá, aby deti neaktivovali varnú dosku?

Podržte stlačené tlačidlo → na 3 sekundy, kým sa aktivuje zámok. Na deaktiváciu zopakujte rovnakú operáciu.

Aká je dĺžka automatického bezpečnostného vypnutia?

Ak zabudnete vypnúť varnú zónu, automaticky sa vypne po čase od 1 do 10 hodín v závislosti od zvoleného výkonu.

Ako naprogramovať oneskorené vypnutie varnej zóny?

Zapnite varnú zónu, stlačte tlačidlo Ⓤ na nastavenie aktuálneho času, potom čas ukončenia varenia, čas varenia a nakoniec výkon. Každý krok potvrďte tlačidlom Ⓤ. Červená bodka zostane svietiť na označenie programovania.

Čo znamená symbol 'H' zobrazený na varnej doske?

Symbol H znamená, že varná zóna je po použití ešte horúca. Nedotýkajte sa jej, aby ste sa nepopálili. Zmizne, keď teplota klesne.

Prečo varná doska vydáva jemné cvakavé zvuky pri varení na nízkej teplote?

Tento zvuk je normálny. Je spôsobený cyklickým zapínaním a vypínaním varných zón na udržanie nízkeho výkonu.

Ako vyčistiť pripálené škvrny na sklenenej keramike?

Použite sanitárnu špongiu s trochou prostriedku na umývanie riadu a špeciálnu škrabku na sklenenú keramiku. Nikdy nepoužívajte abrazívne prostriedky, kovové kefky ani parný čistič.

Môžem použiť medenú alebo keramickú nádobu na indukčných varných zónach?

Na zmiešaných modeloch (indukcia + žiarenie) áno, tieto nádoby sú kompatibilné so žiarivými zónami. Na čistých indukčných zónach funguje iba feromagnetické dno. Skontrolujte typ vašich zón.

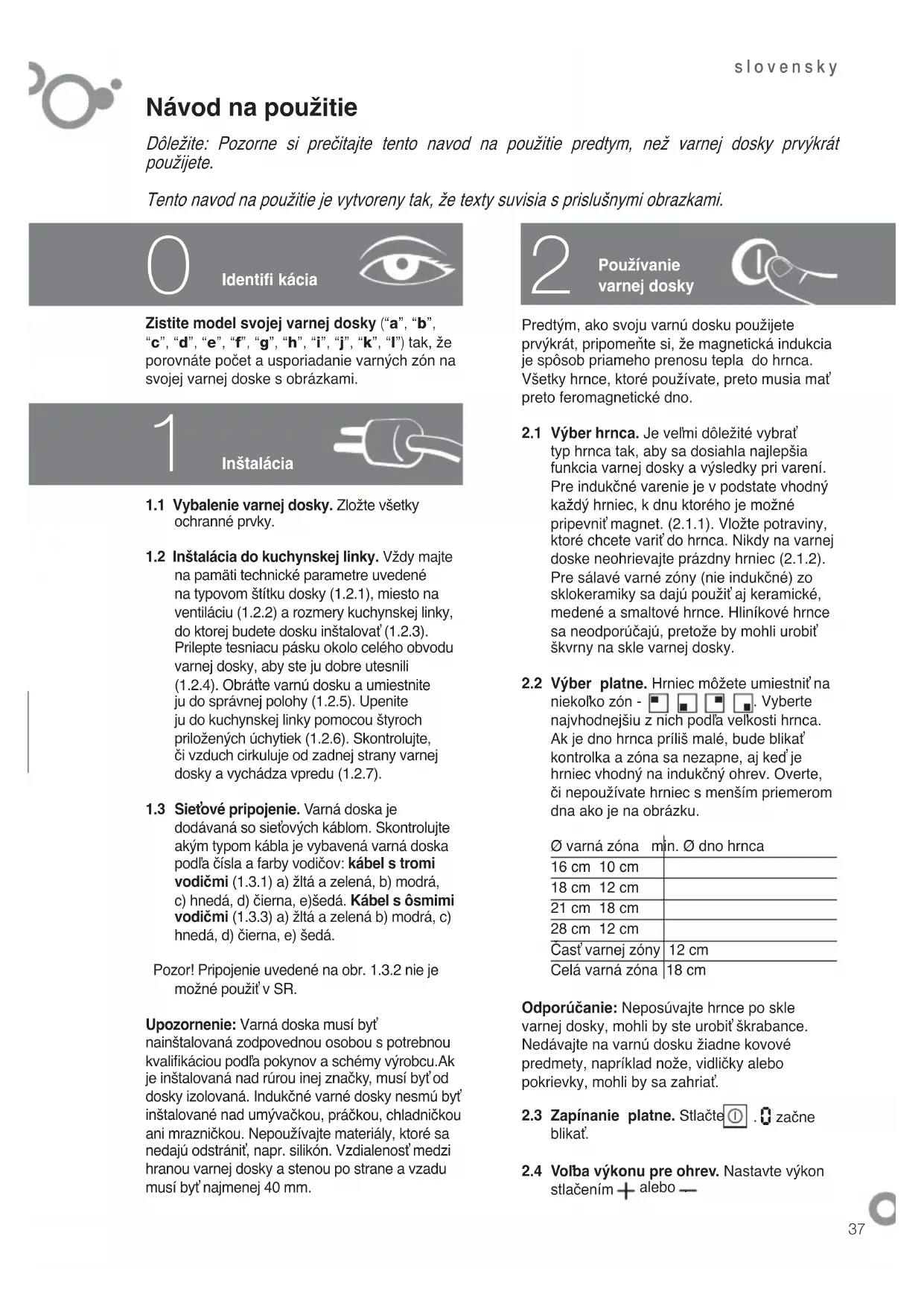

NÁVOD NA OBSLUHU IFLIGHT30S FAGOR

Dôležité: Pozorne si prečítajte tento návod na použitie predtým, než varnú dosku prvýkrát použijete.

Tento návod na použitie je vytvorený tak, že texty súvisia s príslušnými obrázkami.

Identifikácia

Zistite model svojej varnej dosky ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l") tak, že porovnáte počet a usporiadanie varných zón na svojej varnej doske s obrázkami.

Inštalácia

1.1 Vybalenie varnej dosky. Zložte všetky ochranné prvky. 1.2 Inštalácia do kuchynskej linky. Vždy majte na pamäti technické parametre uvedené na typovom štítku dosky (1.2.1), miesto na ventiláciu (1.2.2) a rozmery kuchynskej linky, do ktorej budete dosku inštalovať (1.2.3). Prilepte tesniacu pásku okolo celého obvodu varnej dosky, aby ste ju dobre utesnili (1.2.4). Obráťte varnú dosku a umiestnite ju do správnej polohy (1.2.5). Upevnite ju do kuchynskej linky pomocou štyroch priložených úchytiek (1.2.6). Skontrolujte, či vzduch cirkuluje od zadnej strany varnej dosky a vychádza vpredu (1.2.7). 1.3 Sieťové pripojenie. Varná doska je dodávaná so sieťovým káblom. Skontrolujte, akým typom kábla je vybavená varná doska podľa čísla a farby vodičov: kábel s tromi vodičmi (1.3.1) a) žltá a zelená, b) modrá, c) hnedá, d) čierna, e) šedá. Kábel s ôsmimi vodičmi (1.3.3) a) žltá a zelená, b) modrá, c) hnedá, d) čierna, e) šedá.

Pozor! Pripojenie uvedené na obr. 1.3.2 nie je možné použiť v SR.

Upozornenie: Varná doska musí byť nainštalovaná zodpovednou osobou s potrebnou kvalifikáciou podľa pokynov a schémy výrobcu. Ak je inštalovaná nad rúrou inej značky, musí byť od dosky izolovaná. Indukčné varné dosky nesmú byť inštalované nad umývačkou, práčkou, chladničkou ani mrazničkou. Nepoužívajte materiály, ktoré sa nedajú odstrániť, napr. silikón. Vzdialenosť medzi hranou varnej dosky a stenou po strane a vzadu musí byť najmenej 40 mm.

Používanie varnej dosky

Predtým, ako svoju varnú dosku použijete prvýkrát, pripomeňte si, že magnetická indukcia je spôsob priameho prenosu tepla do hrnca. Všetky hrnce, ktoré používate, preto musia mať feromagnetické dno.

2.1 Výber hrnca. Je veľmi dôležité vybrať typ hrnca tak, aby sa dosiahla najlepšia funkcia varnej dosky a výsledky pri varení. Pre indukčné varenie je v podstate vhodný každý hrniec, k dnu ktorého je možné pripevniť magnet. (2.1.1). Vložte potraviny, ktoré chcete variť do hrnca. Nikdy na varnej doske neohrievajte prázdny hrniec (2.1.2). Pre sálavé varné zóny (nie indukčné) zo sklokeramiky sa dajú použiť aj keramické, medené a smaltové hrnce. Hliníkové hrnce sa neodporúčajú, pretože by mohli urobiť škvrny na skle varnej dosky. 2.2 Výber platne. Hrniec môžete umiestniť na niekoľko zón - ■ ■ ■ ■ . Vyberte najvhodnejšiu z nich podľa veľkosti hrnca. Ak je dno hrnca príliš malé, bude blikať kontrolka a zóna sa nezapne, aj keď je hrniec vhodný na indukčný ohrev. Overte, či nepoužívate hrniec s menším priemerom dna ako je na obrázku.

∅ varná zóna min. ∅ dno hrnca

16 cm 10 cm
18 cm 12 cm
21 cm 18 cm
28 cm 12 cm
Časť varnej zóny	12 cm
Celá varná zóna	18 cm

Odporúčanie: Neposúvajte hrnce po skle varnej dosky, mohli by ste urobiť škrabance. Nedávajte na varnú dosku žiadne kovové predmety, napríklad nože, vidličky alebo pokrievky, mohli by sa zahriať.

2.3 Zapínanie platne. Stlačte ⓘ. 0 začne blikať. 2.4 Voľba výkonu pre ohrev. Nastavte výkon stlačením + alebo —.

2.5 Voľba doby varenia 📊 Môžete zvoliť, ako dlho chcete, aby zóna hriala. Zvoľte dobu stlačením + alebo — na ikone hodín 📊. Akonáhle zvolený čas uplynie, platňa sa automaticky vypne a ozve sa pípnutie.

ŠPECIÁLNE VARNÉ ZÓNY

2.6 Dvojitá varná zóna: Zapnite hlavnú zónu na maximum (2.6.1). Ak znova stlačíte +, aktivujete tým dvojitú zónu (2.6.2), ozve sa pípnutie a na displeji sa objaví bodka, potvrdí váš pokyn. Teraz môžete nastaviť výkon podľa potreby +, -. Aby ste dvojitú zónu vypli, stlačte stop a potom štart ①, a nastavte výkon + —.

2.7 Oválna varná zóna: Dá sa používať nezávisle ako dve jednotlivé zóny □ □, alebo môžu byť použité spoločne ako jedna □ zóna. Stlačte tlačidlo Ⓕ zóny, ktorú chcete používať a potom urobte kroky podľa bodu (2.4) pre nastavenie výkonu, a bodu (2.5) pre nastavenie času.

ŠPECIÁLNE FUNKCIE

2.8 Priamy prístup ►. Táto funkcia umožňuje priamy prístup k zvolenému výkonu.

Keď je platňa zapnutá ①, stlačte ▶ aby ste sa dostali k nastaveniu výkonu 8, čo je nastavenie z výroby (2.8.1). Aby ste ho zmenili, pri vypnutej platni (bez stlačenia ①), stlačte ▶ a pár sekúnd ho držte stlačený, pokiaľ sa neozve pípnutie a 8 nezačne blikať. Zvoľte nový stupeň výkonu stlačením +. Potvrďte ho novým stlačením ▶ (2.8.2, 2.8.3, 2.8.4).

2.9 Funkcia Total ← Tlačidlo Vám umožňuje zmenu výkonu počas zvolenej doby. Pri zapnutej platni Ⓞ a nastavenom výkone +, — stlačte (2.9.1). Zvoľte nový výkon pomocou tlačidiel + — (2.9.2) a zvoľte čas pomocou + na symbole Ⓟ (2.9.3). Potvrďte to novým stlačením tlačidla ← Total. Na displeji sa objaví nový výkon a za ním bodka (2.9.4). Po uplynutí zvolenej doby sa nastavený výkon vráti na svoju pôvodnú hodnotu a bodka zmizne (2.9.5).

2.10 Funkcia Booster: Táto funkcia umožňuje rýchle dosiahnutie maximálnej teploty, čo je užitočné pre rýchle ohriatie tekutín alebo ich uvedenie do varu. Pri

Dôležitá poznámka: Keď je aktivované tlačidlo Booster, potom maximálny výkon, ktorý môžete použiť na susednej platni, je stupeň 6.

2.11 Programovanie oneskorenej doby varenia 📁: Táto funkcia umožňuje nastaviť koniec doby varenia a jej trvanie. Vždy sa dá použiť iba na jednu varnú zónu.

Pri zapnutej zóne stlačte (2.11.1). Na displeji sa objaví momentálny čas. Ak nie je správny, nastavte hodiny pomocou tlačidiel na nastavenie výkonu +, – (2.11.2) a minúty tlačidlami – na symbole (2.11.3). Potvrďte čas stlačením tlačidla (2.11.4). Potom použite rovnaký postup na nastavenie času konca varenia (2.11.5, 2.11.6) a potvrďte ho stlačením (2.11.7). Nastavte dobu varenia pomocou tlačidiel + na symbole (2.11.8) a potvrďte ho stlačením (2.11.9). Zvoľte nastavenie výkonu stlačením +, – (2.11.10) a potvrďte stlačením (2.11.11). Na displeji sa objaví Au ro, potom táto značka zmizne a zostane iba červená bodka (2.11.12).

Dôležitá poznámka: Funkcia "programovanie oneskorenej doby" sa nedá naraz použiť na viac ako jednej zóne. Koniec, doba a nastavenie výkonu musia byť nastavované, keď číslice blikajú.

ĎALŠIE FUNKCIE

2.12 Rýchly ohrev (P s bodkou) P. Táto funkcia umožňuje vyššie nastavenie výkonu na určitý čas. Stlačte +, pokiaľ sa neobjaví P (2.12.1). Uvoľnite tlačidlo, P začne blikať (2.12.2). Stlačte znova +, zmení sa nastavenie maximálneho výkonu P. (2.12.3). Stlačte a zvoľte žiadaný výkon (2.12.4). Na displeji sa objaví P (2.12.5). Akonáhle ubehne výrobcom nastavený čas, vráti sa zóna na predtým nastavený výkon.

Odporúčanie: Ak po voľbe nastavenia výkonu P. nie je vybraný konečný pracovný výkon, platňa sa vypne.

Ak P je na displeji, môžete túto funkciu zrušiť stlačením ktoréhokoľvek tlačidla na nastavenie výkonu.

2.13 Detský zámok: Aby ste zabránili deťom zmeniť nastavenia, stlačte tlačidlo a podržte ho 3 sekundy. Pre odblokovanie zámku proces zopakujte.

2.14 Bzučiak: Aby ste mohli bzučiak deaktivovať, musí byť vypnutá varná doska. Stlačte súčasne tlačidlá + na nastavenie výkonu a nastavenie času pravej dolnej platne, pokiaľ sa na displeji neobjaví bE EP. Podržte tlačidlá stlačené, pokiaľ znaky nezmiznú (2.14.1). Na jeho aktivovanie proces zopakujte.

Odporúčania: Je lepšie používať varné zóny na opačných koncoch.

Vyvarujte sa úderom hrnca o sklo.

Na indukčné varenie používajte vhodné hrnce.

Používajte hrnce s hrubým a rovným dnom.

Upozornenie: Ak na senzoroch necháte akýkoľvek predmet, ozve sa bzučiak a varná doska sa vypne.

Varná doska sa vypína automaticky po uplynutí výrobcom nastavenej bezpečnej doby.

Táto doba závisí na zvolenom nastavení výkonu (1-10 hodín). Ak varíte tekutiny pri vyššom výkone, budete počuť bzučivý zvuk. Ten vzniká kvôli frekvenčnej väzbe platne a je normálny.

Pri zmiešaných modeloch so sálavými platňami sa týchto zón nedotýkajte, pretože by ste sa mohli popáliť aj po ich vypnutí.

3

Údržba a čistenie

Pretože sklo na indukčnej varnej doske sa príliš nezahrieva, ľahko sa čistí. Ale mali by ste všetky vytečené potraviny čo najskôr očistiť pomocou vlhkej utierky alebo papierových utierok.

Na odolnejšie škvrny použite výrobky určené na čistenie sklokeramiky.

Pri zmiešaných modeloch so sálavými zónami dosiahne sklo vysokú teplotu. Mali by ste ho vyčistiť čo najskôr a nenechať na ňom zaschnúť škvrny.

Na vyčistenie vypálených škvŕn použite hubku a saponátovú vodu a špeciálnu stierku na sklo. Nepoužívajte parný čistič.

Použitie drsniacich čistidiel alebo tvrdých kovových brúsnych podložiek na čistenie varnej dosky môže urobiť škrabance a môže spôsobiť prasknutie skla. Ihneď odstráňte všetky škvrny od cukru a zvyškov cukru, pretože by mohli poškodiť povrch varnej dosky.

4

Riešenie problémov

Varná doska sa nezapne a objaví sa správa. Volajte servis.

Varná doska sa nezapne a na displeji sa objaví 07. Vypnite detskú poistku (4.1.1).

Varná doska sa nezapne. Na displeji sa objaví alebo a ozve sa pípnutie. Vyčistite varnú dosku alebo odstráňte zo senzorov všetky predmety (4.1.2).

Objaví sa alebo F7. Elektronické obvody sú prehriate (4.1.3).

Počas prevádzky bliká kontrolka. Je použitý nevhodný hrniec.

Pri nízkom nastavení výkonu sa pri ochladzovaní ozýva cvakanie. To je normálne. Varná doska sa zapína a vypína, sama sa nastavuje podľa zvoleného nastavenia výkonu.

• Do elektrickej inštalácie musí byť zaradený vypínač, ktorý odpojí všetky póly so vzdialenosťou medzi kontaktami aspoň 3 mm v rozpojenom stave.
• Inštalácia musí byť dimenzovaná na maximálny príkon uvedený na štítku a zástrčka musí mať riadne uzemnenie.
• Ak je kábel poškodený, musí byť vymenený zodpovednou osobou s potrebnou kvalifikáciou, aby sa nestal úraz.
• Indukčné platne majú systém pre detekovanie hrncov. Hrejú iba vtedy, ak je na nich hrniec postavený.
• Po každom použití vypnite platňu na ovládacom paneli. Nenechávajte to na detektor rozpoznania hrnca.
• Ak by povrch skla praskol, alebo sa zlomil, ihneď odpojte zariadenie od el. siete, aby ste neriskovali úraz elektrickým prúdom. Nepoužívajte varnú dosku, pokiaľ sklo nebude vymenené.
• Nepúšťajte malé deti k varnej doske a použite detskú poistku, aby ste im zabránili hrať sa s ovládačmi.
• Toto zariadenie nie je určené na použitie osobám so zníženými mentálnymi schopnosťami.
• Varnú dosku musí nainštalovať zodpovedná osoba s potrebnou kvalifikáciou podľa pokynov a schémy výrobku.
• Po intenzívnom používaní môže byť varná zóna horúca a objaví sa písmeno H. Nedotýkajte sa týchto zón (5.1.1).
• Ochrana pred pretečením: Ak by sa nejaká tekutina vyliala, alebo by na senzoroch bol umiestnený nejaký predmet, ktorý by ich zakryl, objaví sa na displeji, ozve sa pípnutie a varná doska sa vypne. Vyčistite sklo alebo odstráňte predmet a znova zapnite varnú dosku (5.1.2, 5.1.3).
• Automatické vypnutie: Ak ste zabudli platňu vypnúť, automaticky sa vypne sama po uplynutí 1-10 hodín, podľa nastaveného výkonu.

Dôležité: Dôležitá poznámka pre používateľov kardiostimulátorov a aktívnych implantátov: Funkcia varnej dosky zodpovedá súčasným predpisom pre elektromagnetické rušenie (smernica 2004/108/ES). Je skonštruovaná tak, aby nenarúšala funkcie iných elektrických prístrojov, ak vyhovujú tejto norme. Indukčné varné dosky vytvárajú v okolitom prostredí magnetické pole. Aby ste zabránili interferencii medzi varnou doskou a kardiostimulátorom, musí byť kardiostimulátor skonštruovaný podľa rovnakej smernice. Ohľadne kardiostimulátora a jeho prispôsobeniu sa poraďte s jeho výrobcom alebo s Vaším lekárom.

Životné prostredie

Varná doska je skonštruovaná so zreteľom na ochranu životného prostredia.

Vážte si životné prostredie. Na každý druh varenia používajte najvhodnejší výkon. Ak chcete, môžete pri modeloch so sálavými zónami postaviť ďalší hrniec na rovnaké miesto, aby ste využili akumulované teplo a tým ušetríte energiu. Kedykoľvek môžete, používajte pokrievky, aby ste zmenšili stratu tepla odparovaním.

Zaobchádzanie s elektrickým a elektronickým odpadom.

Nelikvidujte toto zariadenie spoločne s bežným domácim odpadom. Odvezte varnú dosku do špeciálneho zberného strediska. Recyklácia domácich zariadení obmedzuje negatívne dôsledky na zdravie a životné prostredie a umožňuje úspory energie a zdrojov. Pre ďalšie informácie kontaktujte Váš miestny úrad alebo obchod, v ktorom ste varnú dosku zakúpili. Bližšie informácie na www. envidom.sk
