| Tipo de producto | Placa de cocción por inducción empotrable |
| Marca | Fagor |
| Modelo | IFLIGHT30S |
| Número de zonas de cocción | 4 (incluyendo una zona doble y una zona flexible) |
| Tipo de mandos | Táctiles |
| Alimentación eléctrica | 220-240 V, 50/60 Hz |
| Potencia total máxima | Aproximadamente 7,2 kW (según configuración) |
| Funciones especiales | Booster, programación retardada, apagado automático, bloqueo infantil |
| Detección de recipiente | Sí, funciona solo con recipiente adecuado |
| Material de la superficie | Vitrocerámica |
| Mantenimiento y limpieza | Limpiar con un paño húmedo o producto específico para vitrocerámica; usar una rasqueta para suciedad persistente |
| Seguridad | Apagado automático después de 1 a 10 horas, protección contra derrames, bloqueo infantil, indicador de calor residual (H) |
| Compatibilidad de recipientes | Inducción: fondo ferromagnético (prueba del imán). Modelos mixtos: también cerámica, cobre, acero inoxidable (no aluminio) |
| Dimensiones de empotramiento (An x F) | Aproximadamente 560 x 490 mm |
| Peso neto | Aproximadamente 10 kg (estimación) |
| Instalación | Empotrada, requiere instalador autorizado |
| Manual de usuario | 58 páginas, disponible para descarga gratuita |
| Vida útil estimada | 10 a 15 años |
| Reparabilidad | Piezas de repuesto disponibles a través del servicio postventa de Fagor |
Preguntas frecuentes - IFLIGHT30S FAGOR
Preguntas de los usuarios sobre IFLIGHT30S FAGOR
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Cocina en formato PDF gratis! Encuentra tus instrucciones IFLIGHT30S - FAGOR y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. IFLIGHT30S de la marca FAGOR.
MANUAL DE USUARIO IFLIGHT30S FAGOR

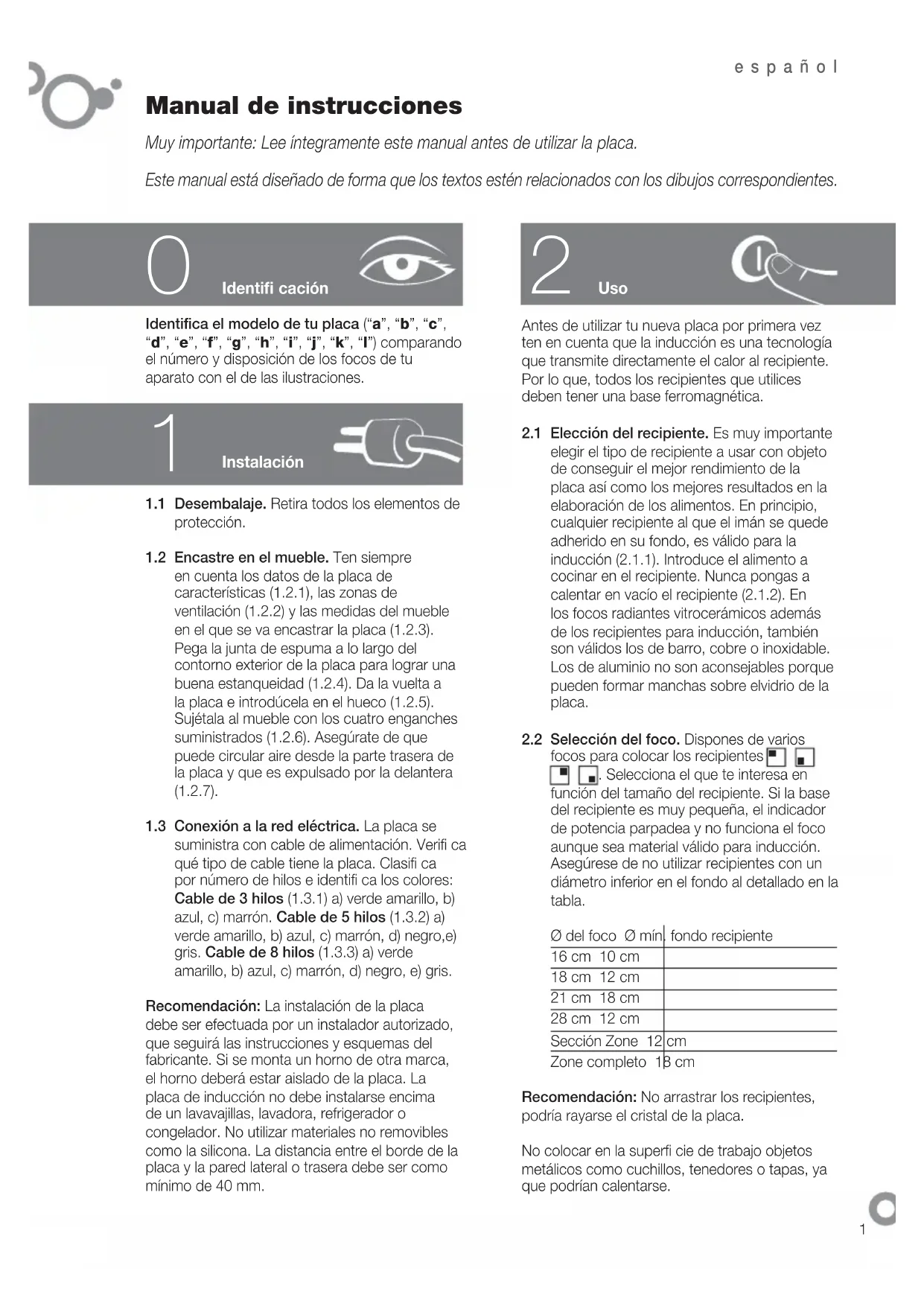

Manual de instrucciones
Este manual está diseñado de forma que los textos estén relacionados con los dibujos correspondientes.
Identificación
Identifica el modelo de tu placa ("a", "b", "c", "d", "e", "f", "g", "h", "i", "j", "k", "l") comparando el número y disposición de los focos de tu aparato con el de las ilustraciones.
1
Instalación
1.1 Desembalaje. Retira todos los elementos de protección.
1.2 Encastre en el mueble. Ten siempre en cuenta los datos de la placa de características (1.2.1), las zonas de ventilación (1.2.2) y las medidas del mueble en el que se va a encastrar la placa (1.2.3). Pega la junta de espuma a lo largo del contorno exterior de la placa para lograr una buena estanqueidad (1.2.4). Da la vuelta a la placa e introdúcela en el hueco (1.2.5). Sujétala al mueble con los cuatro enganches suministrados (1.2.6). Asegúrate de que puede circular aire desde la parte trasera de la placa y que es expulsado por la delantera (1.2.7).
1.3 Conexión a la red eléctrica. La placa se suministra con cable de alimentación. Verifica qué tipo de cable tiene la placa. Clasifica por número de hilos e identifica los colores: Cable de 3 hilos (1.3.1) a) verde amarillo, b) azul, c) marrón. Cable de 5 hilos (1.3.2) a) verde amarillo, b) azul, c) marrón, d) negro, e) gris. Cable de 8 hilos (1.3.3) a) verde amarillo, b) azul, c) marrón, d) negro, e) gris.
Recomendación: La instalación de la placa debe ser efectuada por un instalador autorizado, que seguirá las instrucciones y esquemas del fabricante. Si se monta un horno de otra marca, el horno deberá estar aislado de la placa. La placa de inducción no debe instalarse encima de un lavavajillas, lavadora, refrigerador o congelador. No utilizar materiales no removibles como la silicona. La distancia entre el borde de la placa y la pared lateral o trasera debe ser como mínimo de 40 mm.
2
Uso
Antes de utilizar tu nueva placa por primera vez ten en cuenta que la inducción es una tecnología que transmite directamente el calor al recipiente. Por lo que, todos los recipientes que utilices deben tener una base ferromagnética.
2.1 Elección del recipiente. Es muy importante elegir el tipo de recipiente a usar con objeto de conseguir el mejor rendimiento de la placa así como los mejores resultados en la elaboración de los alimentos. En principio, cualquier recipiente al que el imán se quede adherido en su fondo, es válido para la inducción (2.1.1). Introduce el alimento a cocinar en el recipiente. Nunca pongas a calentar en vacío el recipiente (2.1.2). En los focos radiantes vitrocerámicos además de los recipientes para inducción, también son válidos los de barro, cobre o inoxidable. Los de aluminio no son aconsejables porque pueden formar manchas sobre el vidrio de la placa.
2.2 Selección del foco. Dispones de varios focos para colocar los recipientes
Selecciona el que te interesa en función del tamaño del recipiente. Si la base del recipiente es muy pequeña, el indicador de potencia parpadea y no funciona el foco aunque sea material válido para inducción. Asegúrese de no utilizar recipientes con un diámetro inferior en el fondo al detallado en la tabla.
| ∅ del foco ∅ mín. | fondo recipiente |
| 16 cm 10 cm | |
| 18 cm 12 cm | |
| 21 cm 18 cm | |
| 28 cm 12 cm | |
| Sección Zone 12 cm | |
| Zone completo 18 cm | |
Recomendación: No arrastrar los recipientes, podría rayarse el cristal de la placa.
No colocar en la superficie de trabajo objetos metálicos como cuchillos, tenedores o tapas, ya que podrían calentarse.
2.3 Encendido del foco. Pulsa Ⓐ y se pondrá a parpadear ☐. 2.4 Selección de la potencia. Ajústala pulsando + ó - 2.5 Selección del tiempo de cocción 📊 Puedes seleccionar el tiempo de duración de funcionamiento del foco, selecciona el tiempo pulsando + ó - sobre el icono de tiempo 📊. Una vez finalizado el tiempo, el foco se desconecta de forma automática, emitiendo un pitido.
FOCOS ESPECIALES
2.6 Foco doble vitrocerámica: Pon la zona principal a la máxima potencia (2.6.1). Un impulso adicional en + accionará la zona doble (2.6.2) y una señal sonora y un punto en la pantalla confirmarán su instrucción; ya puede regular la potencia como necesite + , — Para apagar la zona doble, pulse en parada y después en marcha ① , y regule su potencia + , — 2.7 Foco Zone: Este foco puedes utilizarlo de forma independiente, como dos focos unitarios o de forma conjunta, como un único foco. Pulsa la tecla del foco que desees utilizar y sigue los pasos del punto (2.4) para seleccionar potencia y (2.5) para seleccionar la duración.
FUNCIONES ESPECIALES
2.8 Función Acceso directo|►. Permite acceder directamente a una potencia seleccionada.
Con el foco encendido ① pulsa ▶ y accederás a la potencia 8 que es la predeterminada por el fabricante (2.8.1). Para modificarla ten el foco apagado, (sin activar ①) y mantén pulsado ▶ durante unos segundos hasta que suene un bip y parpadee 8 . Selecciona la nueva potencia deseada pulsando + . Valida pulsando de nuevo la tecla ▶ (2.8.2, 2.8.3, 2.8.4).
2.9 Función Total←Total Permite acceder a un cambio de potencia en un tiempo seleccionado. Con el foco encendido y a una potencia determinada + , — pulsa ← (2.9.1). Selecciona la nueva potencia con las teclas + , (2.9.2) y el tiempo con + sobre el símbolo
del (2.9.3). Valida pulsando de nuevo la tecla Total realizarás la nueva potencia con un punto (2.9.4). Transcurrido el tiempo seleccionado la potencia vuelve a la posición inicial y el punto desaparece (2.9.5).
2.10 Función Booster : Permite alcanzar rápidamente la temperatura máxima, lo que es útil para calentar o hacer hervir líquidos rápidamente. Con el foco encendido ⓘ, pulsa Booster, y visualizarás (2.10.1). Una vez el líquido entra en ebullición, selecciona la potencia deseada pulsando — (2.10.2).
Nota importante: con Booster activado, la máxima potencia a utilizar en un foco adyacente es 6.
2.11 Programación diferida Permite ajustar la hora de finalización y duración de cocinado. No se puede utilizar más de un foco a la vez.
Con el foco encendido, pulsa Ⓧ (2.11.1), y visualizarás la hora actual. Si la hora no es correcta, ajústala con las teclas + de potencia para los dos dígitos de la hora (2.11.2) y con las teclas + , sobre el símbolo del 📋 para los dos dígitos de los minutos (2.11.3). Valida la hora pulsando la tecla Ⓧ (2.11.4). A continuación ajusta de igual manera la hora de finalización de cocinado (2.11.5, 2.11.6) y valida pulsando Ⓧ (2.11.7). Ajusta la duración de cocinado con las teclas + , — sobre el símbolo del Ⓧ (2.11.8) y valida pulsando Ⓧ (2.11.9). Selecciona la potencia pulsando + , — (2.11.10) y valida pulsando Ⓧ (2.11.11). Visualizará Au + o y seguidamente se apagará quedando sólo un punto rojo (2.11.12).
Nota importante: La programación diferida no se podrá utilizar al mismo tiempo en más de un foco. Los valores de finalización, duración y potencia deseados se deben ir ajustando mientras los dígitos están intermitentes.
OTRAS FUNCIONES
2.12 Función calentamiento rápido (P punto)
P.: Permite obtener una mayor potencia durante un tiempo determinado. Pulsa + hasta la posición P (2.12.1). Suelta el mando y la P parpadeará (2.12.2). Pulsa de nuevo + y se pondrá en posición P. máxima potencia (2.12.3). Pulsa y selecciona la potencia deseada (2.12.4).
Se visualizará P. (2.12.5). Cuando haya concluido el tiempo pertinente vuelve a la potencia seleccionada.
Recomendaciones: Después de seleccionar la potencia P si no eliges una potencia de trabajo final, el foco se apagará.
Mientras se visualiza P. cualquier acción en los mandos de potencia anula la función.
2.13 Función bloqueo: Para evitar manipulaciones por parte de los niños. Ten pulsado durante 3 segundos la tecla y activarás el bloqueo. Para desbloquearlo repite la operación.
2.14 Señal sonora: Para desactivar la señal sonora, la placa tiene que estar apagada. Actúa sobre el foco inferior derecho de la placa, pulsando simultáneamente las teclas + de potencia y de tiempo hasta que visualices bE EP, mantén pulsadas las teclas hasta que desaparezcan los dígitos (2.14.1). Para activar repite la operación.
Recomendaciones: Utiliza preferentemente zonas de cocción situadas en lados diferentes.
Evita golpes de los recipientes sobre el cristal.
Utiliza recipientes válidos para inducción.
Utiliza recipientes con fondo grueso y plano.
Advertencias: Si dejas algún objeto encima de los sensores, la placa emitirá sonidos y se apagará.
La placa se apaga automáticamente después de un tiempo estimado de seguridad, que varía según la potencia seleccionada (de 1 a 10 horas).
Al hervir líquidos en potencias altas, se oirá un zumbido debido al acoplamiento de las frecuencias de los focos. Es normal.
En los modelos mixtos con focos radiantes, no toques esas zonas porque podrías quemarte.
3
Mantenimiento y limpieza
Al no calentarse mucho el vidrio en las placas de inducción, la limpieza es sencilla. No obstante, limpia cuanto antes los derrames y salpicaduras con un paño húmedo o con un trapo de papel laminado. Para suciedad más resistente, utiliza productos específicos para vitrocerámicas.
En los modelos mixtos con focos radiantes, el vidrio alcanza una temperatura elevada, procura limpiar lo antes posible y evita que los derrames se sequen. Para limpiar las manchas recalentadas utiliza una esponja con agua jabonosa y un rascador especial para vidrios.
No utilices un limpiador de vapor.
El uso de productos de limpieza abrasivos o estropajos metálicos duros para limpiar la placa, puede arañar la superficie y provocar la ruptura del vidrio.
Eliminar inmediatamente las manchas y restos de azúcar ya que pueden dañar la superficie de la placa.
4
Solución de problemas
Hay una serie de incidencias que puedes solucionar tú mismo.
No funciona. Verifica si está conectado y comprueba los interruptores diferenciales.
Saltan los diferenciales. Verifica la conexión.
Al conectar aparece una señal luminosa. Es normal, el mensaje desaparece al cabo de 30 segundos.
En las primeras cocciones emana olor.
Calienta una cazuela llena de agua en cada foco durante 1/2 hora.
La placa no funciona y aparece un mensaje.
Llama al servicio técnico.
No funciona y aparece 📄. Desbloquea la seguridad para niños (4.1.1).
No funciona y aparece ó F7 y una señal sonora. Limpia o retira los objetos que se encuentren sobre los sensores (4.1.2).
Aparece ó F7. Los circuitos electrónicos se han recalentado (4.1.3).
Durante el funcionamiento los pilotos parpadean. El recipiente utilizado no es apto.
Durante la cocción en potencias bajas puedes oír un clic-clac. Es normal, se enciende y apaga autoregulando la potencia seleccionada.
Después de apagar la placa, la ventilación continúa. Es normal, permite el enfriamiento de los circuitos electrónicos.
5
Seguridad
- El circuito de la red que alimenta la placa debe tener un interruptor de corte omnipolar de al menos 3 mm de separación entre contactos.
- La instalación debe estar dimensionada a la potencia máxima indicada en la placa de características y la toma de corriente con toma de tierra reglamentaria.
- Si el cable está dañado, debe ser sustituido por su servicio postventa o personal cualificado similar con el fin de evitar un peligro.
- Los focos de inducción disponen de un sistema de detección de recipientes. Sólo calientan si hay un recipiente.
- Después de cada utilización, desconecta el foco mediante su control. No confíes en el detector de recipientes.
- Si la superficie del vidrio se agrieta o rompe, desconecta de inmediato el aparato de la red para evitar un posible choque eléctrico. No utilices la placa hasta cambiar el vidrio.
- Mantén alejados a los niños pequeños y utiliza el sistema de bloqueo para evitar que puedan jugar con los mandos.
- Este aparato no está destinado a ser utilizado por personas con capacidades reducidas.
- La instalación de la placa debe ser efectuada por un instalador autorizado que seguirá las instrucciones y esquemas del fabricante.
- Después de una utilización intensiva, la zona de cocción puede continuar caliente y se
visualizará una H. Evita tocar esas zonas (5.1.1).
- Protección en caso de desbordamiento: En casos de desbordamiento u objetos que cubran o se coloquen sobre los sensores, se visualiza -, suena un pitido y la placa se para. Limpia o retira el objeto y vuelve a poner la placa en marcha (5.1.2, 5.1.3).
- Desconexión automática: Si te olvidas de apagar el foco, este se apaga automáticamente en un periodo comprendido entre 1 y 10 horas según la potencia seleccionada.
Importante. A la atención de usuarios con estimuladores cardiacos e implantes activos: El funcionamiento de la placa es conforme a las normas de perturbaciones electromagnéticas en vigor (directiva 2004/108/CE). Ha sido diseñada para no interferir en el funcionamiento de los demás aparatos eléctricos en la medida en que estos respeten dicha normativa. La placa de inducción genera campos magnéticos en su entorno más cercano. Para que no haya interferencias entre la placa y un estimulador cardiaco, éste debe haber sido diseñado de conformidad con la normativa que le contempla. Por lo que se refiere al estimulador o eventuales conformidades puedes consultar al fabricante o a tu médico.
Medio-ambiente
La placa ha sido diseñada pensando en la conservación del medio ambiente.
Respeta el medio ambiente. Utiliza las potencias adecuadas para cada cocción. Al terminar si lo deseas en los modelos con focos radiantes pon el recipiente en el mismo lugar para utilizar el calor acumulado, de este modo ahorrarás energía.
Utiliza una tapa siempre que puedas para reducir la pérdida de calor por evaporación.
Gestión de residuos de aparatos eléctricos y electrónicos.
No elimines los aparatos mezclándolos con residuos domésticos generales.
Entrega tu placa en un centro especial de recogida.
El reciclado de electrodomésticos evita consecuencias negativas para la salud, el medio ambiente y permite ahorrar energía y recursos.
Para más información, contacta con las autoridades locales o establecimiento donde adquiriste la placa.
Gestión de residuos de aparatos eléctricos y electrónicos.
No utilices nunca un limpiador de vapor.
2.3 Encendido del fuego. Pulsa Ⓐ y comenzará a parpadear 🔒. 2.4 Selección de la potencia. Ajústala pulsando + o —. 2.5 Selección del tiempo de cocción. Puedes seleccionar el tiempo de duración de funcionamiento del fuego, selecciona el tiempo pulsando — o + sobre el icono de tiempo. Una vez finalizado el tiempo, el fuego se desconecta de forma automática, emitiendo un pitido.
FUEGOS ESPECIALES
verás la nueva potencia con un punto (2.9.4). Transcurrido el tiempo seleccionado, la potencia vuelve a la posición inicial y el punto desaparece (2.9.5).
2.10 Función Booster: Permite alcanzar rápidamente la temperatura máxima, lo que es útil para calentar o hacer hervir líquidos rápidamente. Con el fuego encendido ⓘ, pulsa Booster, y verás (2.10.1). Una vez que el líquido entra en ebullición, selecciona la potencia deseada pulsando (2.10.2).
2.12 Función calentamiento rápido (P punto)
Mientras se ve P, cualquier acción en los mandos de potencia anula la función.
Utiliza recipientes válidos para inducción.
Solución de problemas
Gestión de residuos de aparatos eléctricos y electrónicos.
Entrega tu placa en un centro especial de recogida.
El reciclaje de electrodomésticos evita consecuencias negativas para la salud, el medio ambiente y permite ahorrar energía y recursos.
