DF6316BXSC - Digestor GORENJE - Bezplatný návod na obsluhu

Typ produktu	Kuchynský digestor na odvod alebo recirkuláciu
Značka	Gorenje
Model	DF6316BXSC
Šírka	60 cm
Výška	68 - 113 cm (teleskopický)
Hĺbka	asi 50 cm
Čistá hmotnosť	12 kg
Elektrické napájanie	220-240 V ~ 50 Hz
Maximálny výkon odsávania	650 m³/h
Hladina hluku (max)	65 dB(A)
Počet rýchlostí	3 rýchlosti + intenzívna
Typ ovládania	Elektronické tlačidlové
Osvetlenie	LED, 2 x 3 W
Typ filtra	Umývateľný kovový tukový filter
Uhlíkový filter (voliteľný)	Kompatibilný model, vymeňte každé 3-6 mesiacov
Priemer vývodu vzduchu	150 mm
Špeciálne funkcie	Časovač, tukový filter s indikátorom nasýtenia
Údržba	Tukový filter umývajte v umývačke riadu každý mesiac; vonkajšok utrite vlhkou handričkou
Bezpečnosť	Automatické vypnutie pri prehriatí, ochrana detí
Náhradné diely	Filtre, LED žiarovky, diaľkové ovládanie (nie je súčasťou) k dispozícii
Opraviteľnosť	Index opraviteľnosti neudaný; kompatibilný so štandardnými dielmi
Všeobecné informácie	Dodáva sa s montážnou súpravou a návodom na použitie; záruka 2 roky

Často kladené otázky - DF6316BXSC GORENJE

Ako nainštalovať digestor Gorenje DF6316BXSC?

Inštaláciu musí vykonať kvalifikovaný odborník. Dodržiavajte bezpečnostnú vzdialenosť aspoň 65 cm medzi digestorom a varnou doskou. Použite priloženú šablónu na vŕtanie a pevne pripevnite na stenu.

Ako vyčistiť tukový filter?

Odstráňte kovový filter a umyte ho v umývačke riadu pri max. 65 °C alebo ručne v teplej mydlovej vode. Po vysušení ho vložte späť.

Kedy vymeniť uhlíkový filter?

Ak používate digestor v režime recirkulácie, uhlíkový filter je potrebné vymeniť každé 3 až 6 mesiacov v závislosti od používania. Objednajte konkrétny model pre Gorenje.

Digestor je veľmi hlučný, je to normálne?

Hladina hluku môže dosiahnuť 65 dB pri maximálnej rýchlosti, čo je normálne pre digestor tohto výkonu. Skontrolujte, či filtre nie sú upchaté a či je inštalácia správna.

Ako vymeniť LED žiarovku?

Odpojte digestor, vyberte osvetlenie jemným zatlačením nahor alebo odskrutkovaním podľa modelu. Vymeňte za LED žiarovku GU10 max. 3W. Vložte späť a znova pripojte.

Prečo sa digestor nezapína?

Skontrolujte elektrické napájanie (poistku alebo istič). Uistite sa, že je zástrčka správne zapojená. Ak problém pretrváva, kontaktujte zákaznícky servis.

Môžem používať digestor bez vonkajšieho odvodu?

Áno, v režime recirkulácie. Musíte nainštalovať filter s aktívnym uhlím (predáva sa samostatne). Vzduch bude prefiltrovaný a vrátený späť do kuchyne.

Ako nastaviť časovač?

Stlačte tlačidlo Časovač (hodiny); digestor sa automaticky vypne po 15 minútach. Niektoré modely umožňujú naprogramovať až 30 minút.

Aký je maximálny výkon odsávania?

Digestor Gorenje DF6316BXSC ponúka maximálny výkon odsávania 650 m³/h, vhodný pre stredne veľkú kuchyňu.

Kde nájdem náhradné diely?

Náhradné diely (filtre, žiarovky) sú k dispozícii u autorizovaných predajcov Gorenje alebo online. Pri objednávke použite referenčné číslo modelu.

NÁVOD NA OBSLUHU DF6316BXSC GORENJE

Prísne dodržiavajte pokyny uvedené v tomto návode.

Výrobca odmieta prevziat akúkol'vek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

! Je dôležité uchovať si túto príručku, aby ste ju mohli Použit' v akomkol'vek okamihu. V prípade predaje, postúpení či st'ahovaní zaistite, aby zostala spoločne s odsávačom pár.
! Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti.
! Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.

Poznámka: detaily označené symbolom “(*)” sú voliteľné doplnky, dodávané iba pre niektoré modely alebo súčiastky, ktoré je nutné dokúpit.

Upozornenia

Upozornenie! Nenapájajte spotrebiče na elektrickou siet', pokiaľ nebola úplne dokončená jeho inštalácia.

Skôr ako sa začne akákol'vek činnosť čistenia alebo údržby, odpojit' odsávač pary od elektrickej siete odpojením zástrčky alebo vypnutím hlavného vypínača bytu.

Pri všetkých inštalačných a údržbárskych prácach používajte ochranné pracovné rukavice.

Spotrebič nie je určený na používanie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo s nedostatkom skúseností a vedomostí, pokiaľ im osoba zodpovedná za ich bezpečnosť neposkytuje dohlad alebo ich nepoučila o používaní spotrebiča.

Deti musia byt' pod dohl'adom, aby sa nehrali so zariadením.

Nepoužívať NIKDY odsávač pary bez správne namontovanej mriežky!

Odsávač pary sa nesmie NIKDY používať ako oporná plocha, iba za predpokladu, že je to výslovne určené.

V prípade, že sa kuchynský odsávač používa súčasne s inými zariadeniami, ktoré sú v styku s plynom alebo inými horľavinami, miestnosť musí byť zariadená vhodnou ventiláciou. Odsávací vzduch nesmie byť odvádzaný do toho istého odvodu, ktorý sa používa na odvod dymov, ktoré vylučujú zariadenia spalľujúce plyny alebo iné horľaviny.

Je prisne zakázané pod odsávačom pary pripravovať jedlá na plameni.

Použitie volného plameňa poškodzuje filtre, čo môže byť pričinou vyvolania požiaru, preto sa ho v každom prípade treba vyvarovat'.

Vyprážanie potravín sa musí vykonávat pod kontrolou a treba sa vyhnút tomu, aby prepálený olej začal horiet.

Pri použití spolu s varnými spotrebičmi, prístupové časti sa môžu značne zohriat'.

Čo sa týka technických a bezpečnostných opatrení schválených pre odvod dymov, je potrebné dodržiavať sa presne predpismi stanovenými príslušnými miestnymi úradmi.

Odsávač je potrebné často čistiť ako zvnútra tak aj zvonku

(ASPOŇ RAZ ZA MESIAC). V každom prípade je nutné dodržiavať všetko, čo je uvedené v návode na obsluhu.

Nedodržiavanie noriem čistenia odsávača a výmeny a čistenia filtrov sa môžu stat' príčinou požiaru.

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívatel' prispieva k predchádzaniu možným negativnym následkom pre životné prostredie a zdravie.

Symbol výrobku alebo na jeho sprievodnej dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbavit' sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov.

Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej výrobok bol zakúpený.

Používanie

Digestor je možné použit's odsávaním mimo miestnosť, alebo s recirkulačným filtrom pre čistenie vzduchu v miestnosti.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

Priemer výfukového potrubia sa musí zhodovat's priemerom spojovacieho prstenca.

Upozornenie! Odt'ahové potrubie nie je súčasťou výbavy a je nutné ho zakúpiť.

Na vodorovnej (horizontálnej) časti, potrubie musí mat' mierny náklon smerom nahor (približne 10°), aby sa vzduch mohol l'ahšie odvádzat' smerom von.

Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia byť vybraté.

Napojte digestor na odt'ahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

! Používajte čo najkratšie odt'ahové potrubie.
! Používajte odt'ahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°).
! Vyhnite sa zásadným zmenám sekcie vedenia odťahu.
! Používajte odt'ahové potrubie s čo najhladším vnútorným povrchom.
! Materiál použitý pre odt'ahové potrubie musí zodpovedať platným normám.

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné inštalovať dodatočný systém filtrovania na základe aktívnych uhlíkov.

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

Pozor! Ak odsávač pary nie je vybavený uhol'ným filtrom, ten musí byt' objednaný a namontovaný ešte pred použitím.

Montáž

Minimálna vzdialenost' medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 50cm v prípade elektrických sporákov, 65cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Pokial návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenost', je treba sa týmto pokynom riadit'.

Siet'ové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v l'ahko dosiahnutel'nom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v l'ahko dosiahnutel'nom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätí III, v súlade s pravidlami inštalácie.

Upozornenie! Skôr než opät napojíte obvod digestora na sieťové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sieťový kábel bol správne namontovaný.

Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia káblu si ho vyžiadajte u servisnej služby.

Montáž

Pred začatím inštalácie:

- Skontrolujte, či má zakúpený výrobok vhodné rozmery pre zvolený priestor inštalácie.

- Odložte filter/y s aktívnym uhlím – ak sa dodávajú (vid' príslušný odstavec). Je potrebné ich namontovať spät' v prípade, že hodláte používať odsávač vo filtračnej verzii.

- Skontrolujte, či sa vo vnútri odsávača nenachádza (z prepravných dôvodov) materiál príslušenstva (napríklad vrecká so šraubami, záruky atd.), prípadne ich vyberte a uschovajte.

- Pokial' je to možné, odpojte a odstráňte nábytok Nachádzajúci sa pod a okolo priestoru inštalácie za účelom získania lepšieho prístupu k stopu/stene, na ktorý/ú má byť odsávač nainštalovaný. Ďalej je potrebné v rámci možnosti čo najlepšie ochránit' nábytok a všetky súčasti potrebné pre inštaláciu. Zvoľte si rovný povrch

a pokryte ho ochrannou fóliou, na ktorú uložíte odsávač a súčasti príslušenstva.

• Ďalej skontrolujte, či je v blízkosti priestoru inštalácie odsávača (v priestore prístupnom aj po montáži odsávača) dostupná zásuvka elektrického rozvodu a či bude možné previest' pripojenie zariadenia na odvádzanie dymu smerom von (platí iba pre odsávaciu verziu).
• Prevedte všetky potrebné stavebné práce (napr.: inštaláciu zásuvky elektrického rozvodu a/alebo realizáciu otvoru pre priechod dymovej rúrky).

Tento typ digestore musí byť vstavaný do závesnej skrinky alebo do inej podpory.

Činnost'

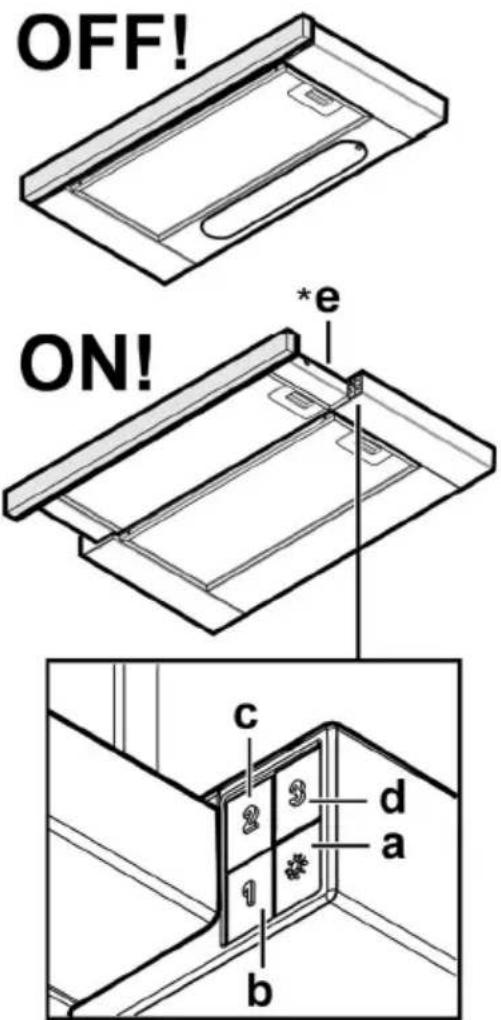

Odsávač pary je vybavený ovládacím panelom s kontrolou odsávacej rýchlosti a s kontrolou zapínania svietidla na osvetlenie varnej pracovnej plochy.

a. Vypínač svetla ON/OFF.

b. Vypínač svetla OFF/rýchlost' 1

c. Vol'ba rýchlosti 2

d. Vol'ba rýchlosti 3

V prípade nazhromaždenia väčšieho množstva pary v kuchyni použite vyššiu rýchlost'. Odporúčame zapnút' odsávanie 5 minút pred začatím varenia a nechat' ho v chode ešte približne d'alších 15 minút po ukončení varenia.

Údržba

Odsávač pary sa pravidelne čistí zvonku aj zvnútra (aspoň rovnako častým opakovaním ako sa vykonáva údržba filtrov tuku).

liehom alebo neutrálnymi tekutými čistiacimi prostriedkami.

Nepoužívajte prostriedky obsahujúce brúsne látky.

NEPOUŽIVAT ALKOHOL!

Upozornenie: Nedodržanie noriem na čistenie zariadenia a výmenu filtrov predstavuje riziko požiaru. Odporúča sa preto dodržiavať uvedené pokyny.

Výrobca odmieta akúkoľvek zodpovednosť za prípadné škody na motore, požiare vyvolané nesprávnou údržbou alebo nedodržaním vyššie uvedených upozornení.

Protitukový filter

Obr. 10-21

Udržuje častice tukov pochádzajúcich z varenia.

Musí byť čistený jedenkrát za mesiac s nedráždivými čistiacimi prostriedkami, ručne alebo v umývačke riadu s nízkou teplotou a s krátkym umývacím cyklom.

Umývaním v umývačke riadu, protitukový kovový filter môže vyblednút, ale jeho filtračné vlastnosti sa tým vôbec nezmenia.

Uholný filter (iba pre filtračnú verziu)

Obr. 20

Udržuje neprijemné zápachy pochádzajúce z varenia.

Nasýtenie filtra s uhlíkom nastane po viac či menej dlhom užívaní, tj. závisí na type kuchyne a pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné nahradiť filter približne raz za 4 mesiace. NEMÓŽE byť umývaný alebo regenerovaný.

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

Vytiahnut' vysúvatel'nú zásuvku.

Vyberte mriežku.

Vymeňte poškodenú žiarovku.

Používajte iba halogénové žiarovky tvaru sviečky ∅35mm E14 28W.

Namontujte naspät' mriežku.

Niektoré modely obsahujú halogénové žiarovky:

1. Vytiahnite ochranný kryt s použitím malého skrutkovača s rezným hrotom alebo podobným nástrojov.

2. Vymeňte poškodenú žiarovku.

Používajte len halogénové žiarovky 12V - 20W, max. - G4, a dbajte pritom, aby ste sa ich nedotkli rukami.

1. Zatvorte ochranný kryt (upevnenie na zápakdu).

Ak by osvetlenie nefungovalo, skôr ako zavoláte servis overte správne nasadenie žiaroviek do sedla.
