NÁVOD NA OBSLUHU DV2003A Elektrobock

SPECIFIKACE

verze: 2008

MONITOR

4" BW (černo- bílý)

Napájení

vstup: 18V DC

Pracovní teplota

0^ C - 50^ C

Komunikační systém

Duplex Handset Conversation

Zvuk zvonku

Dvou-tónový

Čas hovoru

Automat. vypnutí po cca 110s

Vodiče

4 vodiče

Max.délka vodičů

viz návod str.10

Rozměry

205 (výška) x 220 (délka) x 65 (šířka) mm

Váha

1305g

KAMERA

Napájení

12V DC

Pracovní teplota

-10°C - 50°C

Objektiv

1/3" CMOS se zrcadlovou funkci

Min.osvětlení

0,3 Lux

Osvětlení ve tmě

6 x infračervená LED

Rozměry

164(v) x 126(d) x 42(š)

Váha

610g

ADAPTÉR

Napájení

230 V AC

Výstup

18 V DC

Výkon

20W

NÁVOD K POUŽITÍ DV 2003 A

DVEŘNÍ VIDEOSYSTÉM

obrazový prénos

komunikační systém

otevíráni dveří

zvonek

ŘEŠENÍ PROBLÉMŮ

? !

Přístroj nefunguje....1) napájecí šňůra není dobře zastrčená v zásuvce nebo zásuvka nefunguje 2) vodiče mezi monitorem a kamerou jsou krátké, vypojené nebo došlo k záměně vodičů.

Obraz není dost čistý....1) je kontrast správně nastavený? 2) jsou monitor i objektiv kamery čisté?

Vnitřní jednotka nepracuje......1) není šňůra od sluchátka odpojená z monitoru?

ZÁRUČNÍ LIST:

Vyskytne-li se na výrobku během záruční doby závada způsobená výrobní závadou nebo vadou materiálu, bude bezplatně odstraněna. K uplatnění záruky je kupující povinen předložit platný záruční list.

Záruční doba je uvedena: a) na obalu výrobku b) v návodu na daný výrobek

Záruční list musí obsahovat: 1) zařítko, podpis a adresu prodejce 2) den, měsíc a rok prodeje 3) přesné označení výrobku (typ)

Záruka se nevztahuje na vady způsobené: 1) neodborným použitím (v rozporu s návodem k obsluze) 2) hrubým zacházením 3) vniknutí cizích látek do výrobku 4) přírodními živly 5) mechanickým poškozením způsobené uživatelem Záruka ztrácí platnost: 1) není-li řádné a úplně vyplnění záruční list 2) při svévolných změnách v záručním listu 3) při nedodržení správného způsobu užívání a údržby výrobku 4) zásahem neoprávněné osoby do výrobku 5) neodbornou opravou výrobku

6) nefunkčností zařízení způsobené chybnou instalaci Bude-li při opravě zjištěno, že závada nespadá do záručních podmínek,hradí náklady na opravu majiteľ výrobku.

Razítko a podpis prodejce: Datum prodeje:

Poznámky o záručních opravách:\*

Popis závady:\*\*

* vyplní osoba, která výrobek opravila ** vyplní majitel výrobku

OBSAH

Speciální vlastnosti....3

· Popis vnitřního monitoru....4

- Popis venkovní kamery....5

· Obsah celého kompletu....6

- Bezpečnostní pokyny....7

· Jak přístroj instalovat....8

1-1 Instalace vnitřního monitoru....8

1-2 Instalace venkovní kamery....9

1-3 Zapojení vodičů....10

· Popis funkce....11

- Rešení problémů+ Záruční list....13

· Specifikace....14

SPECIÁLNÍ VLASTNOSTI

1. Kvalitní obraz dveřního videosystému

Je zprostředkován díky komunikačnímu systému s vestavěným

4 -palcovým monitorem a venkovní CMOS kamerou.

1. Jednoduchá instalace

Tento dveřní videosystém je propojen 4-mi vodiči, lze ovšem použít i vodiče od stávajícího domovního zvonku nebo komunikačního systému.

1. Čistý kvalitní obraz

Můžeme identifikovat návštěvu při zazvonění pomoci CMOS kamery a 4' černobilého monitoru.

1. Noční identifikace

Infračervené LED diody v kameře umožňují identifikaci návštěvy při špatném osvětlení nebo v noci bez světla.

1. Funkce otevirání dveří

Pomocí funkce vnitřní jednotky lze stisknutím jediného tlačítka (ZÁMEK) otevírat dveře, aniž bychom museli chodit ke vstupním dveřím.

1. Dvoucestný komunikační systém

Tento systém umožňuje h'asovou komunikaci mezi vnitřním monitorem a venkovní kamerou.

1. Automatická identifikace návštěvníka

Když návštěva stiskne tlačítko na kamerové jednotce a zazvoní, vnitřní monitor se automaticky aktivuje. Pokud je lo nutné, můžete pouze sledovat návštěvu, aniž byste s ní hovořili.

FUNKCE MONITORU

Simple line drawing of a hand holding a device next to a circular component (no text or symbols)

Stiskneme tl.OBRAZ bez zvednutí sluchátka

Obrázek návštěvy se objeví na monitoru po dobu cca 20 sekund

Když chcete identifikovat návštěvu jak pomocí videa tak i zvuku-

zvednete sluchátko, ověříte situaci za dveřmi a mluvíte s návštěvou.

- Pokud se chcete pouze podívat kdo je za dveřmi-

nezvedáte sluchátko, stisknete tl. OBRAZ, bez jakékoliv komunikace.

- Pro komunikaci při zapojení více monitorů -

zvedáte sluchátko, stisknete tl. VOLÁNÍ. Další připojené monitory zazvoní a Vy můžete neomezeně hovořit.

Pokud v této chvíli stiskne návštěva tlačítko na venkovní kameře, ukáže se Vám obraz na monitoru, ale bez signalizace zvuku zvonku.

POPIS FUNKCE

NÁVŠTĚVA ZVONÍ

Jestliže návštěva stiskne tlačítko na venkovní kameře

Obrázek návštěvy se objeví na vnitřním monitoru

Zvednete sluchátko a mluvíte s návštěvou

Simple line drawing of a device with a panel and cables, no text or symbols present

Po konverzaci položíte sluchátko

• Jestliže návštěva stiskne tlačitko na venkovní kameře, ozve se vyzváněcí tón a obrázek návštěvy se automaticky objeví na vnitřním monitoru.
• Po identifikaci návštěvy zvedneme sluchátko a hovoříme s ní.(Pokud Váš hovor přesáhne cca 110 s obrázek z monitoru automaticky zmizí).
• Pokud chceme otevřít vstupní dveře, po zazvonění zvedneme sluchálko (obraz musí být aktivní), stiskneme tl. ZÁMEK a dveře se automaticky otevřou (pokud je nainstalován elektrický zámek). Kontakt zámku zůstane otevřený na cca 5s.

VNITŘNÍ MONITOR

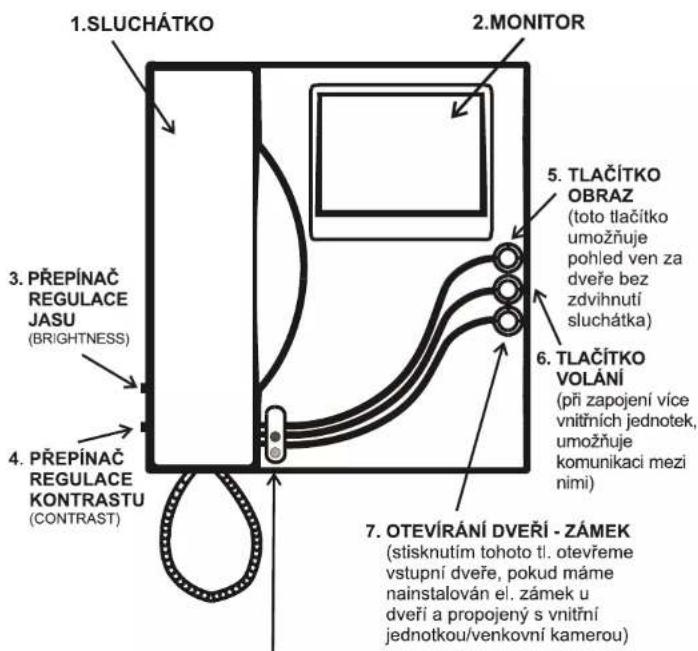

1. INDIKAČNÍ LED DIODY ZELENÁ - indikace napájení monitoru ČERVENÁ - indikace zdvihnutého sluchátka

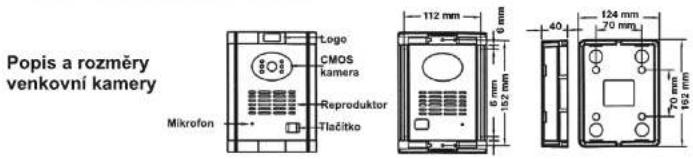

VENKOVNÍ KAMERA

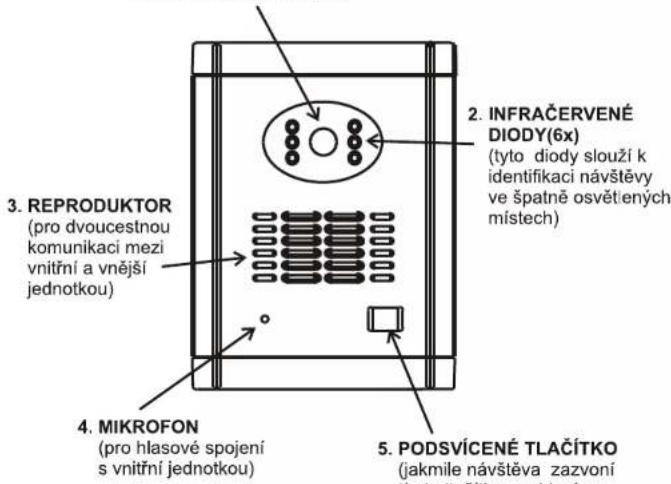

1.CMOS KAMERA SE ZRCADLOVOU FUNKCÍ

(skrz tento objektiv probíhá VIDEO prénos na vnitřní monitor)

1-3 ZAPOJENÍ VODIČU

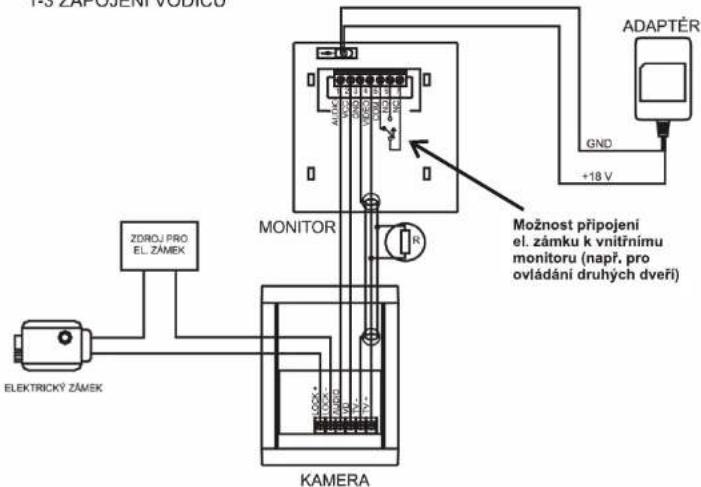

Videosystém DV2003 se připojuje 4-mi vodiči, proto při zapojení monitoru s kamerou dbejte na správné uložení vodičů do příslušných zdířek označených čísly (podle schématu)!
Lze použít elektrický zámek jak na stejnosměrný tak i na strídavý proud, je nutné však připojit zdroj pro tento el. zámek dle schématu!

Upozornění:

1. Pokud prénosová délka je ≤50m, doporučujeme použít vodiče RVV 4 x 0,5 mm².
2. Je-li přenosová délka 50-100m, použijte vodiče RVV 4 x 1 mm². V případě, že obraz není moc kvalitní, je lepší použít koaxiální kabel.
3. Pří prěnosové délce větší než 100 m, použijte výhradně koax. kabel 75Ω a vodiče RVV 3 x 0,5 mm².
4. Při použití více monitorů je připojujeme paralelně. V tomto případě je nutné zapojit odpor 75Ω (součást balení) mezi svorky 3 a 4 (dle schématu).

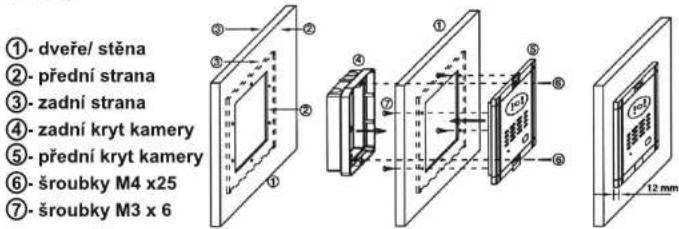

1-2 INSTALACE VENKOVNÍ KAMERY

Postup

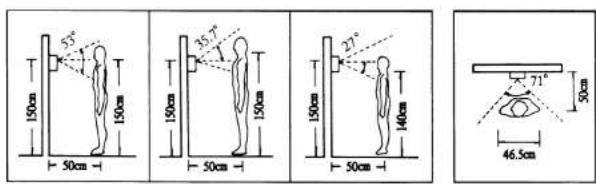

Ideální výška

Místo pro instalaci

Vyvarujte se mistu, kde objektiv kamery bude vystaven prímému světlu.

V případě, že v noci bude obraz nekvalitní, tzn. kamera bude osvětlena pouličnímy světly, stačí instalovat do prostoru kamery přídavné osvětlení.

OBSAH CELÉHO KOMPLETU

MONITOR

SLUCHÁTKO

KAMERA

TELEFONNÍ PROPOJKA
DRŽÁK VENKOVNÍ KAMERY

DRŽÁK NA VNITŘNÍ JEDNOTKU - MONITOR

ADAPTÉR
VRUTY NA UCHYCENÍ
NÁVOD K POUŽITÍ

BEZPEČNOSTNÍ POKYNY

Chraňte přístroj před:

• silnými magnetickými zdroji, tak jak TV nebo VÍDEO(způsobí horší kvalitu obrazu).
• není-li přístroj delší dobu používán, vytáhněte adaptér ze zásuvky.
• vodou (způsobí možnou poruchu)!
• přetížením (může vzniknout požár nebo porucha přístroje)!
• nárazy (může dojít k poškození nebo poruše)!
• různými jedovatými látkami jako je čpavek, kyseliny a jedovaté plyny.
• prímým slunečním zářením.
• amatérským zásahem do vnitřního zapojení!

JAK INSTALOVAT

1-1 INSTALACE VNITŘNÍHO MONITORU

1. Instalace vnitřní jednotky pomoci instalační krabice

2, Upevnění přímo na dřevěnou plochu

Diagram of an electrical outlet with a device and wall-mounted panel, showing airflow direction (no text or symbols)

Ideální výška pro upevnění vnitřní jednotky.
